Насос охлаждающей жидкости: устройство и принцип работы

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

• гул или шелест в районе привода ГРМ;
• подтекание охлаждающей жидкости из посадочного места помпы;
• механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

• повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
• перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

• производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
• каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
• наличие заводской упаковки;
• наличие в комплекте прокладки;
• наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

1. Установите автомобиль на смотровую яму или эстакаду.
2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
3. Откройте крышку расширительного бачка.
4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
7. Снимите кожух.
8. Установите коленвал в положение верхней мертвой точки первого цилиндра.

   Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.

9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
12. Снимите ремень и натяжной ролик.
13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
16. Установите новый насос на место.
17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

• износ узлов устройства, в том числе старение сальника;
• изначально низкое качество помпы;
• непрофессионально выполненный ремонт.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать.

ПОДРОБНОСТИ: Признаки неисправности стартера и генератора

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

1. Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.
2. поломка крыльчатки;
3. ухудшение крепления крыльчатки на валу;
4. заклинивание подшипника;
5. ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

Пришедший в негодность насос способен наделать много бед. Величина ущерба зависит от того, как задействована помпа в автомобиле – от ремня ГРМ или привода генератора. Аварийные ситуации выглядят следующим образом:

1. Начинает протекать прохудившийся сальник либо прокладка. Уровень антифриза в системе уменьшается, что чревато перегревом мотора, если не заметить неполадку вовремя.
2. Из-за разбитого подшипника заклинивает вал насоса. От рывка приводной ремень слетает или рвется.
3. Когда подтекает сальник помпы, вращающиеся шкивы разбрасывают жидкость во все стороны. Намокшие ремни проскальзывают и быстрее изнашиваются.

Наихудший вариант – разрыв ременного привода ГРМ вследствие заклинивания подшипника. Для многих автомобилей это ведет к дорогостоящему ремонту силового агрегата, поскольку днища поршней ударяют по тарелкам открытых клапанов и загибают их толкатели. В лучшем случае придется снять ГБЦ и поменять клапанную группу, в худшем – выбросить пробитые поршни и треснувшую от удара головку цилиндров.

Слетевший ремень привода генератора не нанесет ущерба, разве что исчезнет подача электроэнергии в бортовую сеть и начнет разряжаться аккумулятор. Но параллельно возникнет перегрев мотора, ведущий к ускоренному износу цилиндропоршневой группы.

Устройство и принцип работы помпы

Корпус водяного насоса – это крепежный фланец, оснащенный отверстиями, благодаря которым данный элемент крепится к мотору. Корпус помпы не несет существенных динамических нагрузок, поэтому его обычно изготавливают из алюминия. Таким образом, удается решить и проблему возникновения коррозии. Элементами конструкции помпы также являются:

• Главный (или центральный) вал. Центральное отверстие корпуса предназначено именно для него. Он оснащается подшипниками качения.
• На внутреннем (консольном) конце вала размещается крыльчатка, выполненная из алюминия или даже из пластика.
• Другой конец вала (внешний хвостовик) служит для крепления на нем ручьевого или зубчатого шкива.
• На центральном отверстии также предусмотрен сальник, который обеспечивает герметичность помпы.

Крепление фланца помпы к корпусу двигателя осуществляется через специальную прокладку.

Простота внутреннего устройства помпы и способа крепления фланца дает понимание принципа работы узла. На центральный вал насоса подается вращательный момент от ремня передачи. Вал крутится, а вместе с ним вращается и крыльчатка, увеличивая гидравлическое давление в системе охлаждения.

Ход ремня обеспечивается вращением коленчатого вала двигателя (так или иначе), поэтому чем больше обороты у мотора, тем интенсивнее крыльчатка гонит антифриз по охладительной системе, обеспечивая более эффективную теплоотдачу. Здесь наблюдается выгодная прямая взаимосвязь.

Сравнение цен актуально на 23.03.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Современные производители стремятся сделать так, чтобы гарантийная работа всех узлов и агрегатов двигателя осуществлялась в течение одинакового времени эксплуатации (ну или кратного временным промежуткам обязательного технического обслуживания). Однако помпы российского производства к общему сроку эксплуатации моторов обычно не привязаны. Их гарантийный ресурс составляет примерно 40 тыс. км пробега.

Некоторые модели современных иномарок комплектуются водяными помпами, которые получают вращательный момент от индивидуального электропривода. Кроме того, радиаторы в таких моделях оснащаются дополнительными вентиляторами с персональными электромоторами, благодаря работе которых усиливается эффективность съема тепла, чтобы для двигателя всегда создавались комфортные температурные условия работы.

Однако электротяга водяных насосов не сильно распространена. Причиной тому является ее относительно высокая стоимость и пока что недостаточный уровень надежности.

Помпа Словарь автомеханика

Volkswagen Passat 1.9 tdi Бортжурнал реставрация Водяного насоса

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин. И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Устройство помпы.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

• износ узлов устройства, в том числе старение сальника;
• изначально низкое качество помпы;
• непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

поломка крыльчатки; ухудшение крепления крыльчатки на валу; заклинивание подшипника; ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Связанные термины

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

Виды жидкостных систем охлаждения

Жидкостная система охлаждения может быть термосифонной и принудительной , открытой и закрытой . Большинство современных автомобильных двигателей оснащены принудительной системой охлаждения закрытого типа из-за ряда существенных преимуществ.

Закипевшая охлаждающая жидкость резко снижает эффективность системы охлаждения, так как в этом случае в жидкости образуются пузырьки пара, препятствующие циркуляции жидкости и теплообменным процессам. Поэтому современные автомобильные двигатели оснащаются закрытой системой охлаждения, позволяющей использовать более высокий нагрев жидкости без закипания.

Устройство и работа жидкостной системы охлаждения

В классическом исполнении жидкостная система охлаждения двигателя состоит из жидкостного и воздушного трактов. Жидкостный тракт системы включает в себя (см. рис. 1) : рубашку 6 охлаждения, термостат, радиатор 1, жидкостный насос 5, расширительный бачок 4 и трубопроводы.

Воздушный тракт системы состоит из радиатора 1, вентилятора 9 и направляющих элементов тракта (диффузора).

По малому кругу жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев до рабочих температур. Когда двигатель прогревается, термостат обеспечивает циркуляцию охлаждающей жидкости по большому кругу, через радиатор.

Клапан термостата начинает открываться, пропуская охлаждающую жидкость в радиатор при температуре 70…87 ˚С.

Охлаждающая жидкость может подводиться к рубашке охлаждения двигателя через нижний пояс цилиндров, верхний пояс и головку блока цилиндров. Подвод охлаждающей жидкости через нижний пояс цилиндров характерен для дизелей, которые допускают повышение температуры головки блока цилиндров, способствующее лучшему воспламенению рабочей смеси от сжатия.

В двигателях с принудительным воспламенением, склонных к детонации при наличии в камере сгорания перегретых зон, охлаждающая жидкость подводится через верхние пояса (рис. 1,б) или даже через головку блока цилиндров (рис. 1,в) . В последнем случае нагретые участки головки блока цилиндров охлаждаются наиболее интенсивно.

Для подвода охлаждающей жидкости в рубашку охлаждения иногда применяют водораспределительные трубы 14 (рис. 1,в) , имеющие окна против каждого цилиндра. Благодаря этому достигается параллельный подвод охлаждающей жидкости одинаковой температуры ко всем цилиндрам и улучшается равномерность их охлаждения.

Контроль над работой системы охлаждения осуществляется с помощью датчиков и указателя температуры, а также сигнализатора аварийной температуры охлаждающей жидкости.

Датчики устанавливаются в системе охлаждения двигателя, а указатель и сигнализатор – на приборной доске (щитке приборов) в кабине водителя.

Теплота, отводимая жидкостью от деталей двигателя, используется для подогрева впускного трубопровода, улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Течь сальника помпы.

На корпусе помпы имеется дренажное отверстие. При нарушении герметичности сальника помпы, антифриз начинает поступать во внутренне пространство помпы и вытекать из дренажного отверстия (рис.3 и рис.4). Причины повреждения сальника помпы различны. Сальник может износиться в процессе работы (оригинальные помпы служат 200-300 тыс. км). Сальник может быть повреждён механическими частицами (накипь, песок, частицы металла). Повреждение сальника может быть вызвано резким перепадом температуры. Химически агрессивные вещества так же могут вызвать повреждение сальника. Для профилактики повреждения помпы необходимо своевременно производить замену охлаждающей жидкости, используя для этого качественный антифриз. Не доливать большие объёмы холодного антифриза в горячий двигатель, так как это может привести к температурному повреждению сальника помпы.

Рис.3

Рис.4

Почему ломается помпа на автомобиле

Что такое помпа и почему она может сломаться? Этот вопрос задают многие начинающие автовладельцы на тематических форумах в сети. Так называется насос, который создаёт циркуляцию охлаждающей жидкости в системе охлаждения двигателя.

Конструкционно помпа представляет из себя корпус с помещённым в него насосом невысокого давления

Сама по себе деталь является очень простым устройством, поэтому и ломается крайне редко. Если владелец надлежащим образом следит за своей машиной и своевременно проходит все необходимые процедуры и ТО, то вероятность поломки сводится к нулю. Однако заботливый автовладелец — это редкость. Поэтому помпа без ухода и контроля её состояния в один «прекрасный» день может сломаться и перестать прогонять антифриз по системе охлаждения.

Причин выхода из строя всего три:

1. Выработка ресурса (сильный износ узлов, в том числе физическое старение сальника).

2. Изначальный брак (низкое качество изделия по вине производителя).

3. Замена детали или её ремонт, выполненный с пренебрежением или некачественно.

Признаки неисправности

Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза.

Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.

Свист

Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции.

Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.

Течёт антифриз

Это одна из самых частых проблем, которую автовладелец может исправить своими руками. При осмотре места посадки помпы можно увидеть подтёки охлаждающей жидкости. Если антифриз выделяется небольшими порциями, то причин для паники пока нет. Вполне возможно, что сальник (уплотнительная резинка) сильно износился и нуждается в замене.

Автомобиль можно некоторое время эксплуатировать, однако рекомендуется как можно быстрее заменить сальник, так как в случае его полного повреждения выйдет из строя и сама деталь. Замена сальника — одна из самых простых операций, которая под силу даже новичку. Для этого необходимо выкрутить помпу из посадочного гнезда, убрать старый сальник, чистой тряпочкой протереть место посадки, установить новую резинку и установить помпу обратно. Процедура занимает от силы две-три минуты.

Есть люфт

На глаз люфт определить невозможно. Однако можно услышать характерный вой — значит, проблема системы охлаждения двигателя кроется в люфте подшипника насоса. Замена подшипника — операция довольно сложная, так как требует точного «вбивания» нового подшипника в корпус помпы. Гораздо проще сразу заменить всю деталь, так как стоимость нового подшипника практически такая же, как и у новой помпы.

При замене теплообменника потекла помпа

Теплообменником называют радиатор. Часто после установки нового радиатора помпа начинает вести себя весьма «капризно» — например, из-под неё начинает подтекать антифриз. Это связано с неправильной установкой прокладок. Под радиатором располагаются прокладки разного рода, если одну из них укрепить не той стороной или пренебрежительно зафиксировать, то течь помпы неизбежна.

Жидкостный насос

Назначение и устройство насоса охлаждающей жидкости

Жидкостный насос, или как его называют – помпа, создает в системе охлаждения принудительную циркуляцию жидкости.
Как правило, в системах охлаждения двигателей применяют одноступенчатые насосы центробежного типа. Привод жидкостного насоса обычно осуществляется от коленчатого вала при помощи клиноременной, зубчатоременной или зубчатой цилиндрической передачи.

Жидкостный насос состоит из корпуса, представляющего собой улитку, вала привода, размещенного в корпусе на подшипниках, крыльчатки, которая часто выполняется заодно с валом привода, а также уплотняющих элементов – манжет, сальников и т. п.

Подшипники, на которых устанавливается вал привода с крыльчаткой, чаще всего не нуждаются в периодической смазке – они выполняются закрытыми или уплотненными, и предварительно заполняются тугоплавкой смазкой. Иногда предусматривается смазка подшипников охлаждающей жидкостью – антифризом.

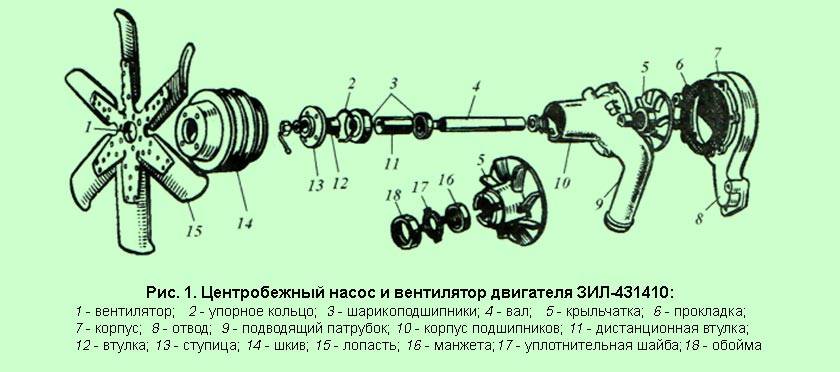

На рисунке 1 представлен жидкостный насос и вентилятор двигателя ЗИЛ-431410, который состоит из корпуса 7, крыльчатки 5 и корпуса 10 подшипников, соединенных между собой через прокладку 6.
Вал 4 насоса вращается в двух шарикоподшипниках 3, снабженных уплотнительными манжетами для удержания масла. Передний подшипник фиксируется упорным кольцом 2, а задний удерживается от перемещения дистанционной втулкой 11.

Крыльчатка 5 крепится на конце вала. При вращении крыльчатки охлаждающая жидкость из подводящего патрубка 9 поступает к ее центру, захватывается лопастями и под действием центробежной силы отбрасывается к стенкам корпуса 7, перемещается по спирали вдоль стенок и через полые отводы 8 подается в рубашку охлаждения.

Герметичность вращающихся деталей, расположенных в корпусе 7 насоса, обеспечивается самоподжимной уплотнительной манжетой, установленной в крыльчатке и состоящей из уплотнительной шайбы 17, резиновой манжеты 16 и пружины, прижимающей шайбу 17 к торцу корпуса подшипников. Своими выступами шайба 17 входит в пазы крыльчатки 5 и закрепляется обоймой 18.
На переднем конце вала 4 с помощью втулки 12 установлена ступица 13, к которой крепится шкив 14 привода насоса и вентилятора.

На рис. 2 представлен продольный разрез жидкостного насоса системы охлаждения двигателя ВАЗ. Как видно из рисунка, принципиально конструкция мало отличается от рассмотренной выше.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Правила эксплуатации помпы двигателя

В каком-то специальном обслуживании водяная помпа не нуждается. Однако нужно не забывать, что в ходе эксплуатации соблюдение несложных правил позволит продлить жизнь узла:

Использовать нужно только качественный антифриз. В противном случае менять насос придется гораздо чаще.
Стандартный эксплуатационный срок помпы составляет 60 тыс. км пробега. Но японские модели «бегают» дольше – до 90 тыс. км, а российские меньше (40 тыс

км и менее).
При технической возможности обслуживания и ремонта насос нужно промывать специальными средствами, удаляющими накипь.
Во время регулярных техосмотров надо уделять внимание и помпе: производить ее обследование и дефектовку.
При осмотре насоса в первую очередь исследуйте крыльчатку на предмет наличия сколов и трещин. Затем обратите внимание на сальник-уплотнитель и подшипник

Если выявляется какая-либо неисправность, то дефектную деталь нужно заменять – ремонту она не подлежит.

Ремонт помпы своими руками

Центробежный насос охлаждающей жидкости двигателя представляет собой разборной узел. Если Вы по какой-либо причине решите отказаться от установки новой помпы и начнете ремонт имеющегося насоса, тогда существует возможность замены отдельных его элементов. Можно попытаться заменить подшипники центробежной помпы, вал, крыльчатку и т.д. Такой подход иногда позволяет снизить стоимость ремонта, но найти нужные запчасти не всегда удается в свободной продаже.

Необходимо отметить, что доступ к насосу для его частичной или полной разборки зачастую затруднен. Некоторые модели автомобилей устроены так, что Вам будет необходимо сначала немного открутить подушки силового агрегата. Делать это нужно будет снизу, так что очень желательно наличие смотровой ямы, определенных навыков и подручного инструмента.

Принцип работы помпы

Когда двигатель запущен и жидкостной насос начинает работу, тогда вращение рабочего колеса от привода (в большинстве случаев обеспечивается ремнем от шкива коленчатого вала) создает на входе насоса разрежение. Благодаря этому охлаждающая жидкость, которая находится в радиаторе и расширительном бачке, подается в насос. Далее жидкость оказывается уже внутри насоса и попадает на крыльчатку. После того, как она пройдет по лопастям рабочего колеса, центробежная сила выбросит ОЖ на выход из помпы. Оттуда жидкость поступит в рубашку охлаждения блока цилиндров силового агрегата. Если подробнее проследить путь ОЖ в системе после запуска ДВС, получаем следующее:

1. Жидкость, находящаяся в нижнем бачке радиатора, через канал в центре корпуса жидкостного насоса проходит внутрь помпы.
2. Вращение крыльчатки создает центробежную силу, которая буквально отбрасывает охлаждающую жидкость к стенкам корпуса помпы. Так как в системе появилось давление, созданное насосом, это давление обеспечивает нагнетание охлаждающей жидкости через особый канал в распределительную трубку, которая расположена в головке блока цилиндров мотора.
3. Через отверстие этой трубки охлаждающая жидкость первым делом окажется в патрубках около разогретых выпускных клапанов.

Указанная схема движения жидкости в такой последовательности обеспечивает немедленное и первоочередное охлаждение именно тех деталей силового агрегата, которые максимально нагреваются. Далее жидкость следует по рубашке двигателя, охлаждая остальные теплонагруженные элементы мотора.

Если основной клапан термостата закрыт, тогда охлаждающая жидкость проходит по рубашке охлаждения и попадает в перепускной канал, по которому происходит её возврат обратно в центробежный жидкостной насос. Если термостат открыт, то во время движения жидкости по большому кругу она поступает обратно в помпу из нижнего радиаторного бачка. Подвод жидкости реализован через нижний подводящий патрубок.

Системы с дополнительным насосом

Существуют системы охлаждения двигателя, в которых могут быть установлены сразу два насоса охлаждающей жидкости. Если основной насос отвечает за главную функцию, то дополнительный насос может выполнять одну из целого ряда функций зависимо от конструкции самого двигателя:

• Обеспечение дополнительного охлаждение двигателя, что актуально для стран с высокой круглогодичной температурой наружного воздуха.
• Дополнительная центробежная помпа позволяет работать автономному отопителю, который может быть включен в общую схему системы охлаждения силовой установки;
• Охлаждение отработавших газов в системе рециркуляции отработавших газов;
• Еще один насос может использоваться для охлаждения турбокомпрессора на таких двигателях, которые оборудованы наддувом;
• Вторая помпа может быть установлена для того, чтобы прокачивать охлаждающую жидкость после остановки двигателя. Такое решение используется для того, чтобы избежать перегрева силовой установки уже после остановки мотора и деактивации основного механического насоса.

Статья в тему: Покраска и полировка автомобильной двери своими руками — подробное руководство

В подавляющем большинстве случаев дополнительный насос охлаждающей жидкости оборудован электрическим приводом. Дополнительная помпа является элементом, который управляется системой управления ДВС. Управление устройством реализовано по команде электронного блока управления силовым агрегатом автомобиля. Получается, что включение и выключение помпы происходит под контролем ЭБУ.

Неисправности водяной помпы и их устранение

Подавляющее большинство неисправностей водяной помпы устраняются только заменой этого устройства. Это объясняется тем, что найти в продаже вышедшие из строя запчасти для конкретной модели помпы чрезвычайно трудно. Наибольшим дефицитом являются шариковые подшипники центральных валов и крыльчатки. Перечислим неисправности, при которых помпу придётся менять:

• химическая коррозия крыльчатки. Если водитель долгое время пользуется некачественным антифризом, то крыльчатка помпы может серьёзно проржаветь. После этого давление антифриза в системе охлаждения может существенно упасть; Крыльчатка водяной помпы, сильно повреждённая химической коррозией
• кавитационное разрушение. Пузырьки с вакуумом внутри, возникающие при вращении крыльчатки в некачественном антифризе, способны разрушить даже самую прочную сталь. Кавитация буквально разъедает помпу изнутри. Повреждённые участки начинают очень быстро ржаветь; Внутренняя часть помпы сильно повреждена кавитацией и скоро заржавеет
• грязь и химические отложения. Химические отложения, как правило, скапливаются на лопастях крыльчатки, а грязь прилипает к корпусу помпы. Со временем всё это превращается в твёрдую корку, которая становится толще с каждой тысячей пройденных километров. Постепенно грязь начинает серьёзно мешать вращению крыльчатки, а потом останавливает или ломает её;
• свист помпы. Он появляется после разрушения подшипников, на которых висит центральный вал. Искать их в продаже бесполезно, так что выход один: менять всю помпу. Шариковый подшипник на помпе ломается, после чего возникает свист

Теперь перечислим неисправности, с которыми можно справиться без замены всей помпы. Их немного, но они есть:
