Через сколько км требуется замена ремня ГРМ на 16-ти клапанной Лада Ларгус

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Навеска ремня в 16-клапанном агрегате Ларгус

Монтаж производим по обратному алгоритму.

1. Ролик в паре с натяжным механизмом, как отмечалось, заменяем новыми аналогами.
2. Навешиваем ремень на все шкивы. Заметим, что последним действием будет навеска данного расходника на натяжной ролик.
3. Установка натяжного компонента производится на шпильку насоса охлаждения LADA Largus. Для этого отогнутый край кронштейна устройства вставляем в соответствующий паз, выполненный на корпусе помпы.
4. Теперь настало время выкрутить из ранее обозначенного отверстия контрольный болт и снять фиксирующую планку, которой мы ранее застопорили распределительные валы.
5. Выполняем поворот коленчатого вала на пару полных оборотов до момента совмещения пазов, выполненных на торцевых секциях распределительных валов.
6. Корректную позицию вала снова проверяем посредством вкручивания контрольного винта. Если все правильно, то болт удаляем, а проем отверстия закрываем указанной заглушкой.
7. Переходим к монтажу всех ранее снятых узлов и деталей.

Процедуру монтажа ремня на моторе «К4М» 16 клапанов можно просмотреть в данном видеоматериале:

Через сколько замена ремня ГРМ на Лада Ларгус 16 клапанов

Ремень ГРМ 16-клапаннойЛада Ларгус должен меняться вовремя. Таким образом, стоит рассмотреть, какие сроки по заводу и опыту автомобилистов. Существуют разные мнения, но стоит учитывать реальный опыт.

Регламент замены по заводу

Согласно сервисной книге выпущенной АвтоВАЗом, ремень ГРМ должен меняться каждые 50 000 км пробега. При этом регулировку стоит проводить, каждые 17000 — 20 000 км.

Но поскольку на Ларгусе установлен двигатель Рено, то эти данные не совпадают, с написанными в сервисном мануале Рено.

Так, кому же верить в этом случае? Стоит обратиться к заводскому мануалу, который выходит на французском языке для двигателя К4М, что установлен на Ларгусе.

Аналогичный двигатель K4m стоит на Рено Меган, на Рено Логан

Согласно этому документу, ремень ГРМ должен меняться каждый 60 тыс. км, в не зависимости от состояния

Регулировка проводится, стоит обратить внимание – не позднее 15 000 км. То есть, её можно проводить и раньше

Когда лучше менять по опыту владельцев

Слетели рокеры клапанов от того, что ремень ГРМ порвался.

Подробнее о замене ремня ГРМ в материале: замена ремня ГРМ на Лада Ларгус 16 клапанов.

Рассмотрев информацию и опыт многих владельцев этого автомобиля, можно сказать, что довольно много случае, когда ремень выходит со строя раньше положенного срока. Это связано, в первую очередь, с качеством запасной части. Так, ремень ГРМ от Bosch будет служить так же долго, как и оригинальный, а то может и лучше.

Конечно, стоит отметить, что, не всегда надеясь, что покупаем качественную запасную часть, она оправдывает ожидания.

8 выпускных и 2 впускных клапанов «тю-тю» в результате обрыва ремня ГРМ

Так, ремень ГРМ, может выйти со строя на 30 000 км, и хорошо, если это обнаружится при регулировке, а не в пути, поскольку тогда владелец влетит на крупную сумму денег ремонта. Поэтому, рекомендуется следить за состоянием детали регулярно, а лучше каждые 5 000 км пробега. При возникновении трещин – заменить ремень.

Возможности доработки

Единственной реальной доработкой, согласно опыту многих автомобилистов, остается установка ремня и ролика ГРМ спортивного типа. У них повышенная прочность и ресурс. Выпускают их в основном аналоги из Франции, такие как «FRW» и «FranceSport».

На отечественном рынке запасных частей, эти детали достать весьма тяжело, но реально. Так, установив спортивный ГРМ, на ближайшие 80-90 тыс. км о нем можно будет забыть. Но, это не отменяет регулировки.

Сроки замены ремня ГРМ для Лада Ларгус (16 клапанов) различаются согласно сервисной книге и реальности, но стоит опираться больше на опыт автолюбителей, чем на данные завода АвтоВАЗ. Только они каждый день сталкиваются с этой проблемой и знают пути решения вопроса.

Меняем ГРМ на восьмиклапанном Ларгусе: что почем?

О том, какой ремень ГРМ установлен на машине Лада Ларгус, с 8-ми и 16-ти клапанным мотором. Когда его нужно менять, и сколько это будет стоить, если все делать на сервисе или в гараже

Приветствую вас, уважаемые Ларгусоводы!

Замена ремня ГРМ на своем железном коне — дело важное и неминуемое. Рано или поздно она ждет каждого автовладельца

Километры наматываются довольно быстро. Вот и я не стал исключением. Только вроде вчера была новая машина с нулевым пробегом, а сегодня смотришь, он уже перевалил за 70 тыс. Но факт, есть факт. Две поездки на юга, ежедневные выезды на работу, плюс дачная тема. Некоторые вылазки по городам и весям в свободное время. Отсюда, как говорится, и набежало батенька.

Замена ремня ГРМ на Лада Ларгус 8 и 16 клапанов

С 2004 года обслуживаем и ремонтируем Лада Ларгус, в том числе меняем ремень ГРМ. Предлагаем минимальные цены в Ставрополе на услуги и запчасти в наличии по самым низким ценам в Ставрополе. Мы сертифицированный техцентр и даем официальную гарантию 6 месяцев.

Цена замены ремня ГРМ Лада Ларгус 8 и 16 клапанов

В стоимость ремонта включена замена ремня ГРМ, натяжного и обводного роликов, приводного ремня генератора и кондиционера. Дополнительно проверяем состояние помпы, ремня и роликов навесного оборудования, утечку масла из сальников. При обнаружении неисправностей, предлагаем сразу заменить. В этом случае ремонт обойдется намного дешевле, чем отдельный визит, поскольку основная работа входит в стоимость замены ремня ГРМ.

* Замена приводного ремня на Ларгус с шестнадцатиклапанным двигателем ВАЗ — 300 руб., поскольку требуется дополнительный демонтаж опоры двигателя.

Держим в наличии приводные ремни генератора для всех модификаций, в том числе с гидроусилителем и кондиционером.

Когда менять ГРМ на Лада Ларгус 1.6 л. Рено 8 и 16 клапанов

Согласно руководству по эксплуатации, ремень ГРМ на двигателях 8 клапанов K7M и 16 клапанов K4M, рекомендуется менять через каждые 60 т.км. на обоих моторах

Обратите внимание, что восьмиклапанный двигатель оснащен тонким ремнем, что снижает его надежность. Бывают случаи, когда он рвался раньше положенного срока, поэтому не стоит превышать интервал

Восьмиклапанные моторы оснащены механической регулировкой теплового зазора клапанов, которая проводится каждые 60 т.км. и защищает ГБЦ от преждевременного износа.

Интервал замены ГРМ Лада Ларгус 1.6 л. ВАЗ приоровский 8 и 16 клапанов

По приоровским моторам давно устоялась практика замены ремня ГРМ через 40 т.км. Известны случаи, когда ремни служили значительно дольше, но риск обрыва и повреждения мотора слишком велик.

Замена помпы и сальников Лада Ларгус

На двигателях ВАЗ 16 клапанов частой причиной выхода из строя газораспределительной системы являются нарушения работы помпы. Мы рекомендуем устанавливать новую при каждой замене ремня ГРМ.

Моторы Рено оснащаются более надежным водяным насосом. Срок его службы не оговаривается, но из практики скажем, что помпа ходит около 120 т.км.

Как заменить ремень ГРМ Лада Ларгус 8 и 16 клапанов

Правильно установленные метки ГРМ — важнейшее требования для нормальной работы мотора. Если у вас нет навыков работы с двигателями, лучше не выполнять эту процедуру своими руками и доверить профессионалам.

На моторе Рено 16 клапанов К4М необходимо использовать набор специнструментов для выставления правильных меток. Кроме того, мы используем фиксаторы резьбовых соединений, чтобы избежать самопроизвольного раскручивания болтов.

Ремень грм и помпа: какой комплект лучше + Артикулы

Многие автолюбители думают, что более дорогой оригинальный комплект ГРМ Рено или ВАЗ на Лада Ларгус — гарантия надежности. К сожалению, оригинал тоже бывает бракованным.

В то же время, покупка самых дешевых запчастей часто приводит к обрыву ремня ГРМ ил выходу из строя роликов и помпы.

Мы рекомендуем комплекты тех производителей, которые специализируются на газораспределительных механизмах, и поставляют продукцию на конвейеры автопроизводителей. Среди них Contitech, Gates, INNA.

Комплект ремня ГРМ с роликами Лада Ларгус 8 клапанов Рено Контитеч артикул CT988K3 Комплект ремня ГРМ с роликами Лада Ларгус 16 клапанов ВАЗ Гейтс артикул K015631XS Комплект ремня ГРМ Лада Ларгус 16 клапанов Рено Гейтс артикул K035671XS

Гнет ли клапана на Лада Ларгус 8 и 16 клапанов

Порванный ремень загибает клапана на всех модификациях двигателей. Это приводит к серьезному ремонту ГБЦ . Мы профессионально делаем эту работу, но лучше своевременно обслужить мотор, чтобы избежать поломки.

Имея большой опыт работы с этими машинами, мы встречали несколько случаев, когда при обрыве ГРМ клапана не загнуло. Но это лишь удачное стечение обстоятельств, а не общая практика.

Поэтапная инструкция по замене ременя ГРМ на Лада Ларгус (16 клапанов)

Необходимость замены

Функция ремня ГРМ заключается в осуществлении связи между валами: коленчатым и распределительными. Благодаря ему синхронизируется работа валов. Производители Лада Ларгус 16 клапанной рекомендуют менять ремень механизма газораспределения вместе с натяжным роликом через каждые 60 000 километров. Но возможны внеплановые замены из-за состояния ремешка.

Если не следить за его состоянием, ремень может оборваться, что для Лады Ларгус 16 клапанов будет иметь тяжелые последствия. При обрыве исчезает синхронизация валов и клапана встречаются с поршнями. В итоге, гнутся клапана, портятся поршни, велика вероятность повреждения поверхности цилиндров.

Загиб клапанов при обрыве

Это требует капитального ремонта двигателя или его замены.

По этой причине желательно осматривать комплектующие газораспределительного механизма через 10 тысяч километров. Ремень ГРМ нуждается в замене, если обнаружены следующие дефекты:

• трещины;
• износ поверхности, как внутренней, так и внешней;
• расслоение материала;
• износ и надрыв зубьев;
• обтрепанные боковины;
• следы масла на обоих поверхностях;
• слабое натяжение вследствие износа.

Как осуществить замену самостоятельно?

Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.

Необходимые инструменты

Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:

• набор ключей и головок;
• удлинитель;
• отвертку;
• оправку для коленвала;
• оправку для распределительных валов.

Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.

Этапы работы

Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:

1. Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.

Моторный отсек Лады Ларгус 16 клапанов

• Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
• Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
• Далее нужно снять правую опору подвески двигателя.
• Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.

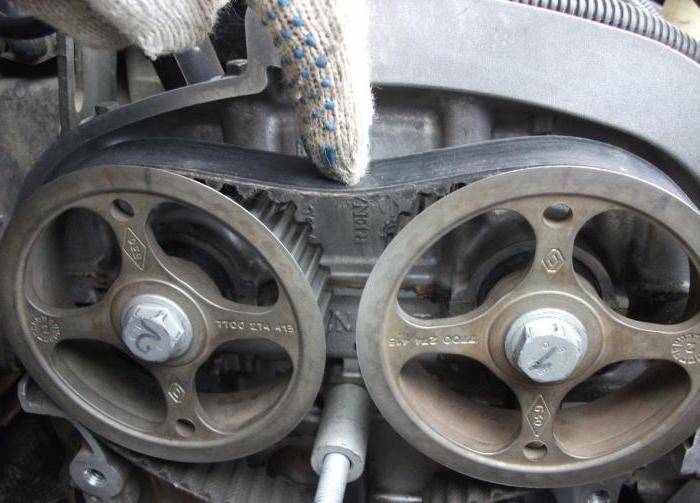

  Газораспределительный механизм Лада Ларгус 16 кл

• Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
• Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.
• Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
• Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
• Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
• Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
• Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
• При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.
• Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
• После замены регулируем натяжение ремешка ГРМ.
• Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
• Дальнейшую сборку осуществляем в обратном порядке.
