Цифровой датчик температуры двигателя

Проверка датчика температуры охлаждающей жидкости

Для начала, нужно разобраться, где стоит датчик температуры ОЖ. Если просто, ДТОЖ  представляет собой компактное устройство в корпусе, которое должно напрямую контактировать с охлаждающей жидкостью для измерения ее температуры.

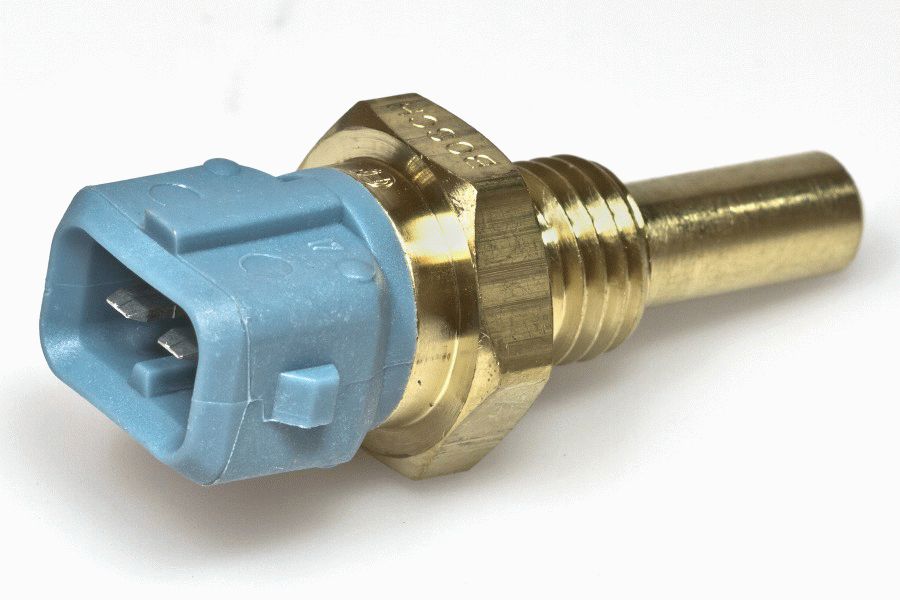

На датчике выполнена резьба. Благодаря такой резьбе он вкручивается в головку блока цилиндров, может стоять на верхнем шланге радиатора, также местом установки в ряде случаев является корпус термостата.

Обратите внимание, так как датчик должен иметь контакт с охлаждающей жидкостью, низкий уровень антифриза или тосола в системе может быть причиной того, что показания не точные. Получается, перед проверкой датчика следует проверять уровень ОЖ в системе.. Еще добавим, что есть модели авто, где стоят сразу два ДТОЖ (один датчик температуры двигателя ставится на выходе жидкости из двигателя, тогда как другой на выходе жидкости из радиатора системы охлаждения).

Еще добавим, что есть модели авто, где стоят сразу два ДТОЖ (один датчик температуры двигателя ставится на выходе жидкости из двигателя, тогда как другой на выходе жидкости из радиатора системы охлаждения).

В данном случае нужно учитывать, что сбои может давать только один датчик, так как сразу два выходят из строя редко. Так или иначе, определившись с тем, где находится датчик ДТОЖ, местом его установки и общим количеством таких датчиков, можно переходить к тому, как проверить датчик температуры охлаждающей жидкости.

Сначала нужно убедиться, что проводка на датчик исправна. Чтобы ДТОЖ нормально работал, на датчик подается постоянное напряжение 5 Вольт. Чтобы проверить проводку, нужно от датчика отключить провода, после чего завести мотор и мультиметром проверить подаваемое на датчик напряжение.

В случае, когда напряжение в норме (5 Вольт), тогда можно переходить к проверке датчика. Сначала датчик выкручивается ключом и осматривается на предмет механических повреждений. Далее следует проверять сопротивление и общую работоспособность.

Для этого потребуется мультиметр, электронный термометр, электронагреватель или чайник для подогрева воды. Сняв датчик с машины, проверку ДТОЖ можно осуществить двумя способами.

Чтобы проверить датчик при  помощи нагрева:

  • сначала термометр ставится в чайник с холодной водой;
  • затем к датчику присоединяется мультиметр, включается режим замера сопротивления;
  • теперь сам датчик помещается в чайник;

Далее показания сопротивления фиксируются. Сначала замеры делаются для холодной воды, затем нужно начать нагрев воды. Параллельно фиксируются показания сопротивления при  нагреве  до 10, 15, 20 градусов Цельсия и выше.

Далее полученные показания нужно сравнить с оптимальными, которые можно найти в технической литературе, в специальных таблицах или на автофорумах. Если заметны сильные отличия от нормальных показателей,  тогда датчик температуры охлаждающей жидкости вышел из строя и требуется его замена.

Второй способ проверки ДТОЖ быстрый и простой, однако, менее точный. Термометр для диагностики не нужен. С учетом того, что вода кипит при 100 градусах, то есть температура выше не поднимается, данную отметку можно использовать в качестве контрольной точки.

Остается только  поместить датчик температуры ОЖ в кипящую воду и замерить сопротивление датчика тестером-мультиметром. Нормой считается показатель, когда при  нагреве жидкости до 100 градусов Цельсия датчик показывает среднее сопротивление 175-178 Ом.

Однако, важно учитывать и то, что во время кипения температура может быть не 100, а 96-98 градусов. Другими словами, есть небольшая погрешность

Принимая  во внимание такую поправку, нормальными можно считать показания по сопротивлению датчика на отметке  195-210 Ом

В любом случае, сравнение полученных данных с таблицей сопротивления ДТОЖ позволяет четко определить, если проблемы с датчиком и работоспособностью терморезистора датчика температуры охлаждающей жидкости.

https://youtube.com/watch?v=9XbVPZ8gNL0

Аналоговые полупроводниковые датчики

Типовая схема включения полупроводникового термометра с коррекцией

Простые аналоговые полупроводниковые датчики практически в чистом виде реализуют идею измерения температуры, с помощью определения падения напряжения на p-n переходе. Для устранения всех отрицательных явлений, связанных с работой такого перехода, используется специальная схема, содержащая в своем составе два чувствительных элемента (транзистора) с различными характеристиками. Выходной сигнал формируется как разность падений напряжения на каждом чувствительном элементе. При вычитании значительно сокращаются негативные моменты. Дальнейшее повышение точности измерения осуществляется калибровкой датчика с помощью внешних цепей.

 Основной характеристикой датчика температуры является точность измерений. Для полупроводниковых моделей она колеблется от ±1°С до ±3.5°С. Самые точные модели редко обеспечивают точность лучше чем ±0.5°С. При этом данный параметр сильно зависит от температуры. Как правило, в суженном диапазоне от  -25° до 100°С точность в полтора раза выше, чем в полном диапазоне измерений -40°С до +125°С. Большинство аналоговых датчиков температуры, иначе называемых интегральными датчиками, содержит три вывода и включается по схеме диода. Третий вывод обычно используется для целей калибровки. Выходной сигнал датчика представляет собой напряжение, пропорциональное температуре. Величина изменения напряжения различна и, например, составляет 10мВ/градус. Для точного определения значения температуры необходимо знать падение напряжения при каком-либо ее фиксированном значении. Обычно в качестве такового используется значение начала диапазона измерений либо 0°С.

Примеры аналоговых датчиков температуры

МодельДиапазон измеренийТочностьТемпературный коэффициентПроизводитель
LM35 от -55°С до +150°С ±2°С  10 мВ/°С  National Semiconductor
LM135 от -50°С до +150°С ±1.5°С  10 мВ/°С  National Semiconductor
LM335 от -40°С до +100°С ±2°С  10 мВ/°С  National Semiconductor
TC1047 от -40°С до +125°С ±2°С  10 мВ/°С  Microchip
TMP37 от -40°С до +125°С ±2°С 20 мВ/°С  Analog Devices

Кроме простых датчиков, производители предлагают также готовые интегральные системы термостатирования. Подобные микросхемы, например LM56 от National Semiconductor, оснащены выходом для управления нагрузкой. Температура срабатывания выхода задается в виде заводской установки, либо с помощью навесных элементов, подключаемых к специальным входам задания. Невысокое качество регулирования, обеспечиваемое данными элементами, компенсируется их простотой использования и сверхнизкой стоимостью готовых систем управления.

Индикатор температуры двигателя: особенности

Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.

При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.

Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата следов утечки ОЖ нет. Далее производится повторный запуск и выясняется, что вентилятор радиатора даже не включается, хотя устройство работоспособно.

При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого тосола/антифриза также показывает, что жидкость системы охлаждения в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, помпа также исправна.

Еще бывает так, что если дать двигателю полностью остыть, затем завести мотор и прогревать силовой агрегат до рабочих температур, этот процесс может занять много времени (судя по указателю на панели приборов). При этом можно заметить, что хотя стрелка только немного поднялась, а вентилятор радиатора уже срабатывает, нижний патрубок радиатора теплый и т.д.

Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.

На начальном этапе многие водители начинают искать причину. Некоторые сразу:

  • промывают систему охлаждения
  • меняют ОЖ и термостат
  • проверяются штатные температурные датчики на двигателе и в приборной панели;
  • прозванивается  проводка и т.д.

В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается.  Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.

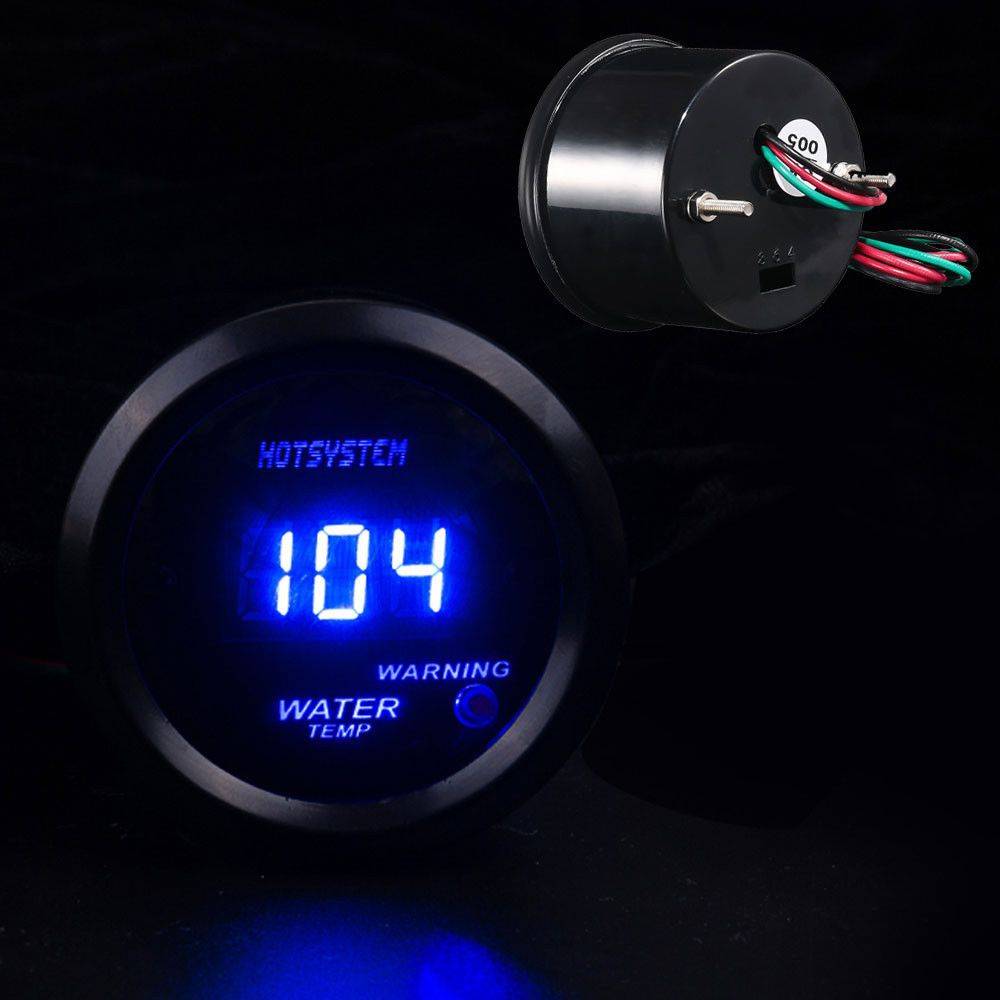

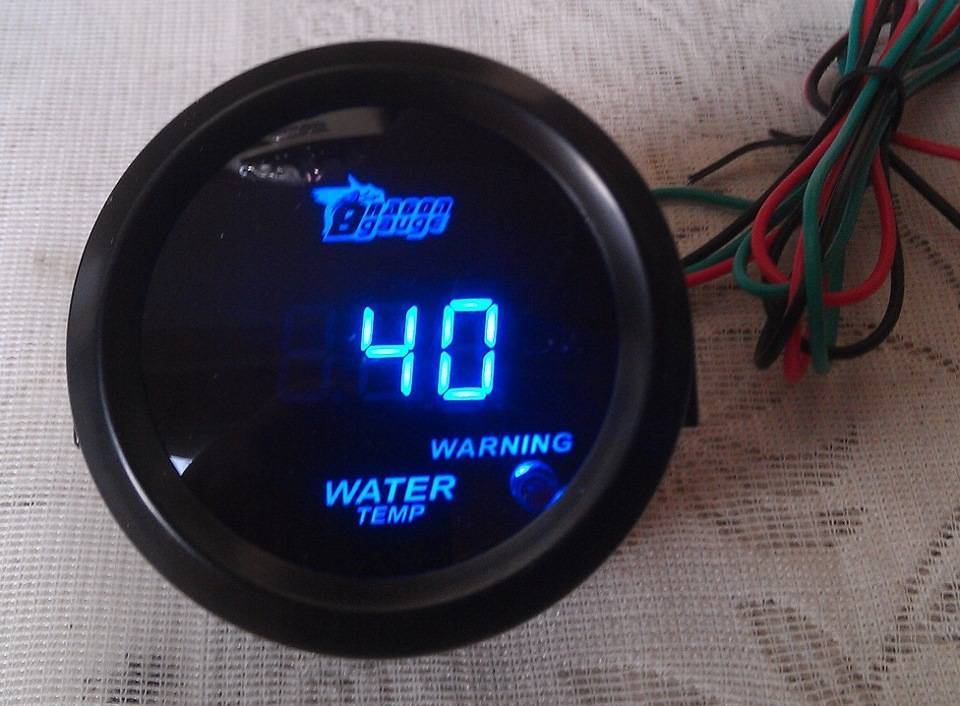

Менять такие модули дорого и нецелесообразно. В этой ситуации качественным решением является цифровой индикатор температуры двигателя. Такой электронный датчик имеет вполне приемлемую стоимость (в среднем, от 15 до 55 у.е.), относительно легко подключается и устанавливается. Диапазон измеряемых температур также весьма широк (в среднем, от -65 до +240).

Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.

  1. Запитывается устройство обычно от замка зажигания.
  2. Цифровая панель устанавливается в удобном месте в салоне автомобиля.
  3. Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.

Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с ЭБУ по ряду причин так делать нельзя.

Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.

https://youtube.com/watch?v=7T02GxgEjO8

Подключение к сигнализации

Обычно в руководстве на автомобильную сигнализацию приводятся указания о подключении всех датчиков, в том числе и температурного. К примеру, в системах TOMAHAWK и STARLINE один провод подключается к оранжево-серому проводу блока управления. В ALLIGATOR — к черно-зеленому. Другой конец всегда крепится к массе. Практически это равносильно подключению параллельно капотному датчику, что на практике чаще всего и делают.

От правильно выбранного места расположения дополнительного температурного датчика зависит корректная работа сигнализации с автозапуском. Изготовленный своими руками терморезистор обойдется в разы дешевле покупного изделия, а создатель почувствует гордость за результаты своего труда.

История термометров

Исследователи расходятся во мнении, кто первый изобрёл термометр. Кандидаты на роль:

  1. Галилео Галилей.
  2. Корнелис Дреббель.
  3. Роберт Флуд.
  4. Санторио Санторио.

Ещё Филон Византийский и Герон Александрийский знали об изменении свойств веществ под действием температуры. В особенности, древних интересовал воздух. Замечено, что при изменении температуры герметичной колбы, частично заполненной водой, уровень раздела сред перемещается. Это сильно напоминает современные ртутные приборы. Галилео Галилея называют изобретателем указанного класса приборов — учёный конструировал термоскопы. Отличие заключается в отсутствии шкалы.

Датчик измерения

Вынуждены признать первопроходцем Роберта Флуда, первым догадавшегося количественно попробовать измерить сдвиг в 1638 году. Конструкция вышла крайне удачной. Нечто подобное используется в промышленности и поныне. В 1613 и 1611 годах со шкалой уже экспериментировали Санторио Санторио и Франческо Сагредо. Термин «термометр» впервые упоминается в издании La Récréation Mathématique 1624 года.

Быстро стало понятно, что тепловой коэффициент расширения воды невысок, уже в 1654 году появился аналог со спиртом, к 1730 конструкция обрела практически современный вид (шкалой физика Реомюра  и сейчас пользуются во Франции). Учёные активно экспериментировали с прочими жидкостями. Параллельно шли работы над шкалой: в 1665 году Христиан Гюйгенс предложил в качестве стандартных точек температуры кипения и замерзания воды.

Не выделялось единого понятия о размере градуса, пока в 1742 году Цельсий не поделил расстояние между упомянутыми выше двумя точками на сто равных частей (в первоначальном варианте за нуль брали точку кипения воды, на таяние льда приходилось 100 градусов). Появилась единица измерения в нынешнем представлении. В 1848 году Вильям Томсон (лорд Кельвин) доказал возможность создания абсолютной шкалы с нулём, ниже которого температура уже не опустится (минус 273,16 градусов Цельсия — нуль по шкале Кельвина). По величине градусы Цельсия и Кельвина равны.

Окончательную форму состав термометра принял в 1714 году, благодаря Даниэлю Фаренгейту, определившему, что максимальным коэффициентом термического расширения характеризуется ртуть. В 1724 году стеклодув предложил собственную шкалу, именем устройства называется рассказ Рея Бредбери (за точку отсчёта бралась температура смеси воды, соли и льда). История не заканчивается, и в 1999 году появился первый височный бесконтактный термометр. Аналогичные применяются, к примеру, для доведения до кондиции молока, предназначенного в пищу.

Работа датчика

Датчики температуры

Принцип работы

Термометры сопротивления (терморезисторы, термосопротивления)

Термометр сопротивления (Resistance Thermometer) — датчик для измерения температуры, принцип действия которого основан на зависимости электрического сопротивления от температуры.

Термосопротивления могут быть металлические (платина, никель, медь) или полупроводниковые.

Для большинства металлов температурный коэффициент сопротивления положителен – их сопротивление растёт с ростом температуры. Для полупроводников без примесей он отрицателен – их сопротивление с ростом температуры падает.

Термисторы

Термисторы – это полупроводниковые термосопротивления с большим температурным коэффициентом.

  • PTC-термисторы (Positive Temperature Coefficient), обладают свойством резко увеличивать свое сопротивление, когда достигнута заданная температура – широко используются для защиты двигателей
  • NTC-термисторы (Negative Temperature Coefficient), обладают свойством резко уменьшать свое сопротивление при достижении заданной температуры

PT100, PT1000

Платиновые термометры сопротивления (Platinum Resistance Thermometers) обладают высокой стойкостью к окислению и большой точностью измерения.

Кремниевые терморезисторы с положительным коэффициентом сопротивления, отличаются высокой линейностью характеристики, высоким быстродействием, надёжной твёрдотельной конструкцией и небольшой стоимостью.

Схемы включения термосопротивления в измерительную цепь

  • 2-х проводная схема используется там, где не требуется высокой точности, так как сопротивление присоединительных проводов суммируется с измеренным сопротивлением, что приводит к появлению дополнительной погрешности
  • 3-х проводная схема обеспечивает значительно более точные измерения, т.к. появляется возможность измерить сопротивление подводящих проводов и вычесть его из суммарного измеренного сопротивления
  • 4-х проводная схема – наиболее точная схема, обеспечивает полное исключение влияния подводящих проводов

Сравнение термометров сопротивления с термопарами

  • выше точность и стабильность
  • можно исключить влияние сопротивления присоединительных проводов на результат измерения при использовании 3-х или 4-х проводной схемы измерений
  • практически линейная характеристика
  • не требуется компенсация холодного спая
  • малый диапазон измерений
  • не могут измерять высокую температуру.

Термопара (Thermocouple) – это два проводника из разных металлов, спаянные в одной точке. Эта точка измерения температуры называется – рабочий спай. Свободные концы называются холодным спаем. Если рабочий спай нагреть относительно холодного спая, то между свободными концами возникает напряжение (термо-ЭДС), пропорциональное разности температур.

Так как с помощью термопары всегда измеряется разность температур, то, чтобы определить температуру точки измерения, свободные концы у холодного спая должны содержаться при известной неизменной температуре.

Подключение к ПЛК

Холодные концы подключаются (непосредственно или с помощью компенсационных проводов, которые должны быть выполнены из тех же металлов, что и термопара) к клеммам соответствующего аналогового входа (с соблюдением полярности!) промышленного контроллера, который программно выполняет компенсацию температуры холодного спая и рассчитывает температуру в точке измерения.

При внутренней компенсации контроллер использует температуру модуля, к которому подключена термопара. При более точной внешней компенсации эталонная температура холодного спая измеряется с помощью дополнительного термометра сопротивления, который подключается к специальному входу контроллера.

Типы термопар

  • K: хромель-алюмель
  • J: железо-константан
  • S, R: платина-платина/родий и др.

Термопары отличаются диапазоном измеряемых температур и погрешностью измерений.

Преимущества термопар

  • Большой температурный диапазон измерения
  • Измерение высоких температур.

Недостатки

  • Невысокая точность
  • Необходимость вносить поправку на температуру холодного конца.

Термостаты

Термостат (Thermostat) – это регулятор, который поддерживает постоянную температуру воздуха или жидкости в системах отопления, кондиционирования и охлаждения.

Установка на двигатель

Сделать датчик для сигнализации своими руками — это еще полдела. Нужно правильно его установить и подключить к системе. Чтобы терморезистор как можно точнее показывал температуру двигателя, самое лучшее место для него — блок цилиндров.

Последний остывает позднее всех других деталей, поэтому сигнал на включение стартера будет поступать своевременно. При другом расположении система ошибочно считает, что двигатель уже остыл, будет пускать его чаще, что ведет к перерасходу топлива.

Свой датчик проще всего закрепить на патрубке термостата или радиатора охлаждения. В первом случае он будет показывать более реальную температуру, во втором — проще подключить в параллель с датчиком закрывания капота. Способ закрепления — одинаковый:

  • приложить самоделку терморезистором к металлической поверхности патрубка;
  • зафиксировать его с помощью изоленты;
  • снаружи утеплить теплоизолирующим материалом с фиксацией той же изолентой.

Фирменный датчик следует устанавливать на любой металлической детали двигателя (блок цилиндров, головка блока, крышка клапанной коробки), где имеется выступающая шпилька с резьбой М6. Если таковых не найдется, можно сделать переходную деталь и закрепить ее в глухое резьбовое отверстия рым-болта.

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

  • Включить зажигание в автомобиле, однако двигатель не запускать.
  • Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
  • Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
  • Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
  • Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

  • Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
  • На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
  • Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
  • Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
  • Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
  • «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
  • Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
  • Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Отчёт: Об установке доп. указателя температуры охлаждающей жидкости (99, Dadon)

Можно. Только мерять он будет температуру того места куда засунешь. Можно под мышку сунуть, можно в другую промежность.. В бак можно тоже сунуть. ))))))

Я имел ввиду разъем ОБД2,либо какой нибудь штатный датчик на двигателе,а если нечего умного сказать, то покури пока.

А ты уже придумал в какой патрубок буишь врезатся. если нет зафотай, буим думать вместе:)))

Для умных (особо) : а нах он тебе. Если хочешь штатный датчик дублировать. Так, чтобы “типа знать”, для общего развития. Курю, жду умного ответа.

У меня в машине два нормальных прибора (спидометр и указатель топлива в баке) остальное-лампочки,а хочется “типа все знать”.Вот был у меня давно спринтер 91 года,кузов AE91, там стандартно стояли ко всему прочему оборудованию приборы заряда аккумуляторной батареи,давления масла стрелочные. курить будем вместе.

в какой разъем ты его подключил?

Андрею, имхо на “сопли” подцепи к штатному датчику температуры и посмотри, что покажет? Так, думаю, что врезка отдельного датчика предполагает более качественное измерение. Опять же подключение к штатному, может изменить эл.схему (сопротивление) и будет выдавать не те параметры для компа, соответственно двигатель будет работать не так. Что скажут “электрики”?

ОBD-II по моему – самый нижний под панелью предохранителей.

Сколько стоит такой аппарат? Какие минусы у него?

переходи в эту тему: Бортовой маршрутный компьютер. там есть ответы на твои вопросы

А как там подсоединишь к штатному датчику на сопли? Принцип работы этих датчиков – изменение проводимости при изменении температуры.Если всунуть на одну цепь два датчика – однозначно будут врать ОБА. Только отдельная врезка! И потом, этот дополнительный датчик нафига? Если только для информации, то врезать его в патрубок на выходе из движки и будешь примерно знать температуру. Все равно насос охлаждения будет врубаться от основного датчика. мне в принципе и лампочки достаточно, но коли купил – понятно руки чешутся.

Спасибо-дельная информация,примерно то же самое сегодня сказал автоэлектрик.

Да не за что, врезайся в подачу на печку, но есть один момент, датчик у тебя работать не будет. пока ты его на корпус не зацепишь, в моем случае так и было, судя по фотке, у тебя такой же датчик, т.е. от центрального контакта провод цепляешь к прибору, ну и на корпус самого датчика подводишь массу с кузова. я подцепился от ближайшего болта на двигателе. на одной из фоток видно, я использовал хомут для зажима массового провода на корпусе датчика ВОТ ЗЫ. Ну и главное тройник (я использовал пластиковый, т.к. нормального металлического не нашел) лучше садить на герметик, и через пару недель после установки подтянуть хомуты, т.к. на холодную антифриз начинает подкапывать.
