Для чего нужна карданная передача в трансмиссии

Карданная передача и все,что нужно о ней знать.

Карданной передачей автомобиля называется механизм, осуществляющий передачу крутящего момента между валами, которые пересекаются в центральной части карданной передачи автомобиля и отличаются возможностью взаимного углового перемещения. Активно применяется в разных сферах человеческой деятельности в случаях, когда со­ос­ность вращающихся элементов очень трудно обеспечить. Аналогичные функции способна также осуществлять зубчатая муфта.

Как правило, карданная передача автомобиля используется в автомобильной транс­мис­сии, а также рулевом управлении.

Карданная передача автомобиля может обеспечить соединение следующим эле­мен­там трансмиссии:

1. Силовому агрегату и КПП;
2. КПП и раздаточной коробке;
3. КПП и главной передаче;
4. Главной передаче и раздаточной коробке;
5. Ведущим колесам и дифференциалу.

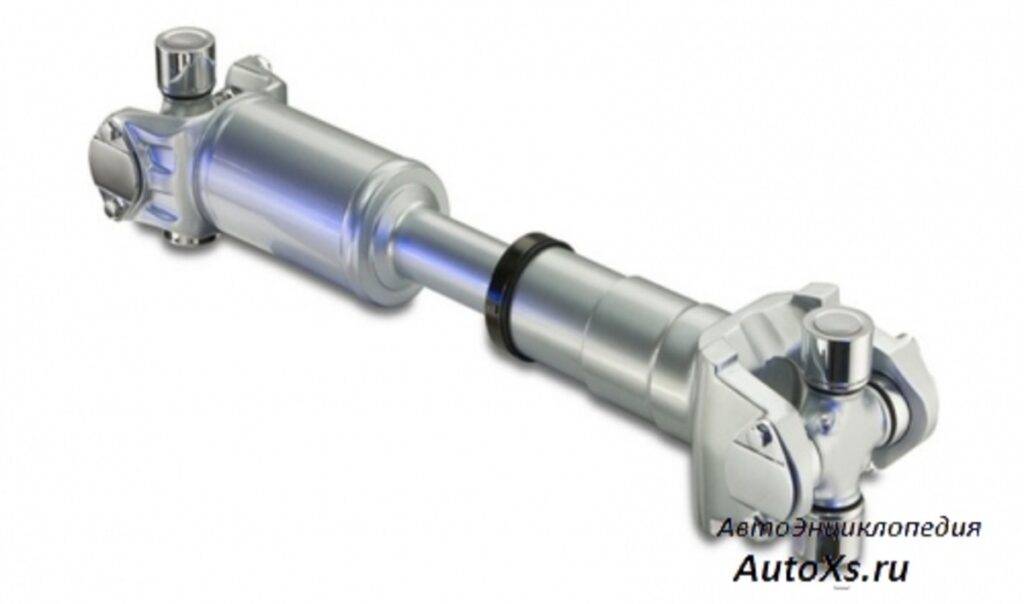

Карданный вал в автомобиле предназначен для передачи крутящего момента от КПП к ведущим мостам в случае полноприводной или классической компоновки. Также при­ме­ня­ет­ся в травмобезопасной рулевой колонке для соединения рулевого исполнительного ме­ха­низ­ма и рулевого вала.

Карданная передача автомобиля отличается одним значительным минусом – не­синх­рон­ность валовых вращений (один из валов имеет равномерное вращение, другой – нет). Вращения начинают увеличиваться, если угол между ними возрастает. Это исключает возможность использования карданной передачи автомобиля в некоторых устройствах, например, в трансмиссии автомобилей с передним приводом (где основная проблема заключается в передаче крутящего момента на поворотные автомобильные колеса ).

По большому счету данный недостаток может быть скомпенсирован применением на одном валу парных шарниров, которые находятся в повернутом на четверть оборота положении относительно друг друга. Однако там, где необходима синхронность, как правило, применяется ШРУС (шарнир равных угловых скоростей) – более сложная, но более совершенная конструкция аналогичного назначения.

По своей компоновке карданные передачи автомобиля подразделяются на закрытые и открытые.

Закрытый вариант карданной передачи автомобиля

располагается внутри трубы, которая, в свою очередь, может восприниматься составляющей подвески автомобиля. В карданной передаче автомобиля данного типа используется только один шарнир, а неравномерное вращение карданного вала компенсируется за счет его упругости.

Открытый вариант карданной передачи автомобиля

не располагает трубой, а реактивный момент воспринимается реактивными тягами или рессорами. В состав карданной передачи автомобиля должно входить не меньше двух шарниров, а также компенсирующее звено, так как дистанция между соединенными агрегатами во время движения изменяется.

На автомобилях с длинной колесной базой используют карданную передачу автомобиля, которая состоит из двух валов. За счет этого исключается возможность совпадения максимальной угловой скорости вала с приемлемой. Уменьшение длины вала увеличивает его критическую частоту вращения, которая как минимум в 1.

5 раза должна превышать максимально возможную во время эксплуатации. Конструкция карданной передачи автомобиля, оснащенной двумя валами, требует использование промежуточной опоры одного из двух валов, подшипник которой установлен на кузове или раме в эластичном кольце для компенсации осевого перемещения двигателя ( см. устройство двигателя автомобиля ).

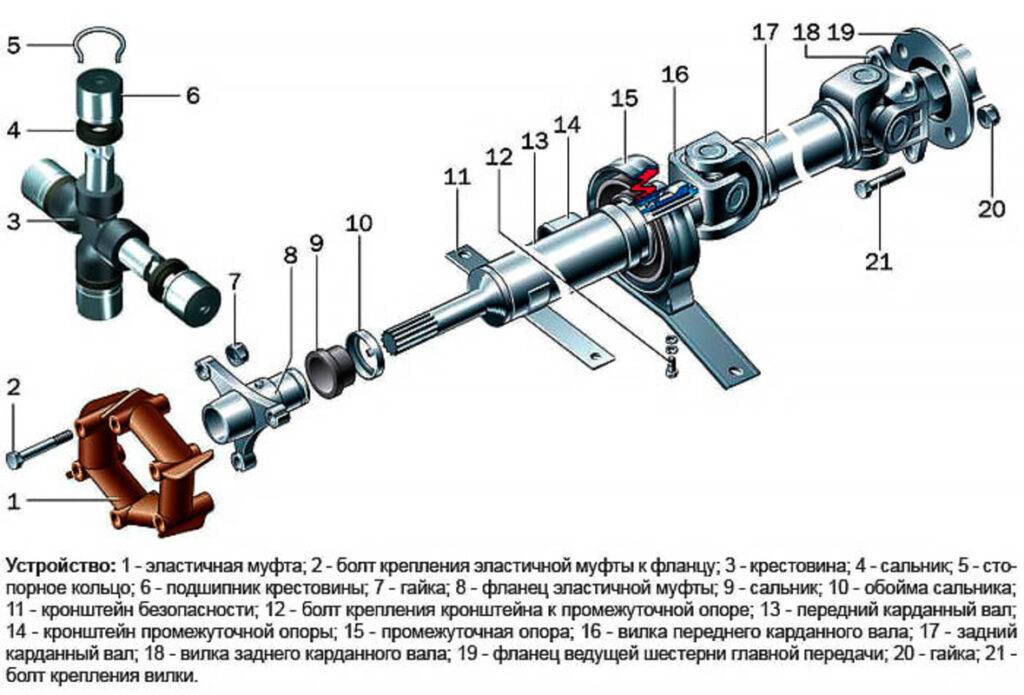

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

• подвесной подшипник;
• вилка скользящая;
• крепления;
• сам карданный вал;
• крестовина;
• уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение. К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров).

Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники. Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько. В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей.

К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона. Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

Проверка состояния карданного вала

Проверить кардан следует в следующих случаях:

• при разгоне появляется дополнительный шум;
• появилась протечка масла возле КПП;
• стук при включении передачи;
• на скорости ощущается увеличенная вибрация, передающаяся на кузов.

Диагностику необходимо проводить, подняв автомобиль на подъемнике или при помощи домкратов (как подобрать подходящую модификацию, смотрите в отдельной статье)

Важно, чтобы ведущие колеса при этом могли свободно вращаться

Вот какие узлы следует проверить.

• Крепление. Промежуточная опора и соединения фланцев должны быть затянуты при помощи болта с гроверной шайбой. В случае ее отсутствия гайка ослабится, что приведет к люфту и чрезмерной вибрации.
• Эластичная муфта. Она часто выходит из строя, так как резиновая часть компенсирует осевые, радиальные и угловые смещения соединяемых деталей. Проверить наличие неисправности можно при помощи медленного проворачивания центрального вала (по ходу вращения и обратно). Резиновая часть муфты не должна быть разорванной инее люфтить на месте крепления болтов.
• Скользящая вилка. Свободный поперечный ход в этом узле появляется из-за естественного износа шлицевого соединения. Если попытаться провернуть вал и муфту в противоположном направлении, и при этом наблюдается небольшой люфт между вилкой и валом, значит, этот узел необходимо заменить.
• Подобная процедура проводится с шарнирами. Между проушинами вилок вставляется большая отвертка. Она играет роль рычага, с помощью которого пытаются провернуть вал то в одну, то в другую сторону. Если при раскачивании наблюдается люфт, крестовину нужно заменить.
• Подшипник подвесного крепления. Его исправность можно проверить, взяв одной рукой вал перед ним, а другой – за ним и покачав в разные стороны. При этом промежуточная опора должна быть прочно зафиксирована. Если заметен люфт в подшипнике, то проблема решается его заменой.
• Балансировка. Ее выполняют, если диагностика не выявила никаких неисправностей. Данную процедуру выполняют на специальном стенде.

Устройство и принцип работы карданной передачи

Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:

1. Центральная труба – или на техническом языке «центральный вал». Это конструкция полой трубы из крепкого металлического сплава.
2. Крестовины и наконечники – это специальное приспособление, изготовленное в виде креста, которое отвечает за контроль вращающихся элементов кардана. Простыми словами, крестовина контролирует углы переменного наклона, которые не должны быть в диапазоне от 0 до 20 градусов.
3. Вилка – это промежуточное соединение, между основным валом и промежуточным. Прямая функция — это компенсация расстояния по высоте межу валами, когда автомобиль передвигается по ухабам и ямам.
4. Промежуточный подшипник – это очень важный элемент конструкции, который поддерживает основной вал, при этом позволяет ему вращаться в необходимом направлении. В зависимости от типа кардана, промежуточных подшипников может быть два и более.

Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.

Устройство карданной передачи

Конструкция передачи не сложная

В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями. Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины

Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.

Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.

Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.

В состав КВ входят несколько элементов:

• вал,
• две крестовины,
• скользящая вилка, уплотнения,
• детали крепления в частности подвесной подшипник,
• ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

Из истории кардана

Если помните, то машина, на которой ездили персонажи фильма, была ВАЗ 2103 – с задним приводом. Карданный вал, о котором говорит герой-любовник, это узел трансмиссии «тройки», который также устанавливался на автомобили с полным приводом. Для переднеприводных машин такой узел трансмиссии не нужен – крутящий момент от двигателя на переднюю ось передается через главную передачу и дифференциал, которые находятся в картере коробки передач.

Задне- и полноприводные автомобиль без карданного вала обойтись не могут: с его помощью крутящий момент от коробки передач или раздатки (для полноприводников) к редукторам переднего и заднего моста. Впервые принцип работы этого механизма описал итальянец Джироламо Кардано, по имени которого и был назван вал. В автомобилестроении кардан начали применять в конце 19-го века. К примеру, одним из пионеров в установке карданного вала на автомобиль стал основатель одноименной французской компании Луи Рено. На его машинах кардан зарекомендовал себя с самой лучшей стороны: благодаря внедрению в трансмиссию этого узла инженерам удалось решить важную проблему – без провалов передавать крутящий момент от КПП к заднему мосту во время движения по неровной дороге, обеспечивая, тем самым, плавность хода. С тех пор карданный вал эволюционировал незначительно – механизм передачи крутящего момента остался прежним, а вот конструкция узла усовершенствовалась в зависимости от того, на какой конкретной модели автомобиля он устанавливался.

Что такое карданный вал в и какую функцию он выполняет?

Трансмиссия автомобиля выполняет важную функцию — передает вращение коленвала на колеса. Основные элементы трансмиссии: сцепление — о нем мы рассказывали на Vodi.su, оно соединяет и разъединяет коробку передач и маховик коленчатого вала; коробка передач — позволяет трансформировать однородное вращение коленвала в определенный режим езды; кардан или карданная передача — применяется на автомобилях с задним или полным приводом, служит для передачи момента движения на ведущую ось; дифференциал — распределяет момент движения между ведущими колесами; редуктор — для повышения или понижения крутящего момента, обеспечивает постоянную угловую скорость. Если мы возьмем обыкновенную механическую коробку передач, то увидим в ее составе три вала: первичный или ведущий — соединяет КПП с маховиком через сцепление; вторичный — жестко связан с карданом, именно он предназначен для передачи момента вращения на кардан, а от него уже на ведущие колеса; промежуточный — передает вращение от первичного вала вторичному.

Обслуживание карданного вала

Традиционная схема обслуживания базируется на трёх операциях:

Проверка состояния вала (см. выше).

Замена неисправных деталей (именно замена, восстановление при наличии люфтов и трещин – неграмотное решение проблемы).

Смазка шлицевого соединения

При подборе смазки обращайте внимание на нагрузку сваривания (ответственная за противозадирные свойства). Дорогостоящие продукты ориентированы на нагрузку сваривания до 3920 Ньютонов

Для шлицев на КВ на тяжёлом грузовом транспорте их применение только приветствуется. Для легковых же автомобилей достаточно смазки для низконагруженных шлицев. Переплата за продукт здесь нецелесообразна.

У некоторых автомобилей смазывать также нужно подшипники крестовин КВ. Но транспорта, нуждающегося в такой процедуре, не очень много. Это транспортные средства с КВ с тавотницей (пресс-масленкой). Пример КВ с пресс-масленкой представлен на рисунке ниже.

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

• шарниры;
• валы ведущие, ведомые и промежуточные;
• опоры;
• соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

• с шарниром неравных угловых скоростей;
• с шарниром равных угловых скоростей;
• с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

• износ карданных шарниров;
• деформация карданных валов;
• повреждение или износ сальников;
• повреждение защитного чехла шарнира;
• износ подшипников;
• ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Требования, предъявляемые к устройству карданных передач:

• возможность передачи  крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; – фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло – нигрол.

Возможные неисправности «кардана»

Как стало ясно, «кардан» — устройство относительно простое в своей организации. Несмотря на это, довольно-таки примитивная конструкция сказывается на надёжности узла, которая, честно говоря, могла бы быть и повыше. Так, в отличие от ШРУСов на переднеприводных авто или обгонных муфт, дифференциалов на полноприводных агрегатах, «карданные» машины имеют лишь несколько основных составляющих трансмиссии:

• Передний карданный вал – вращает передние полуоси;
• Средний карданный вал – обеспечивает передачу вращения от КПП на все оси и полуоси автомобиля (передний и задние колёса);
• Задний карданный вал – имеется на полноприводных автомобилях и вращает, соответственно, задние полуоси.

Именно из-за нарушений в синхронности работы основных частей механизма случается большинство поломок «кардана». Помимо этого, сами составные элементы выполняют ряд важнейших и сложных функций, например:

1. Передают крутящий момент на оси и полуоси;
2. Поддерживают друг друга в конструкции автомобиля;
3. Служат опорой для иных частей трансмиссии.

Отметим, что при правильном обслуживании и эксплуатации в надёжности «кардан» ничем не уступает ШРУСам или иным распределителям крутящего момента. Однако зачастую карданные агрегаты эксплуатируются неправильно, поэтому и их поломки случаются нередко. Основные неисправности механизма представлены, так скажем, «золотой тройкой». Если быть точнее, то речь идёт о следующих проблемах:

Деформация некоторых частей «кардана», происходящая из-за наезда автомобиля на высокие препятствия или сбоев в его работе; Рассинхронизация переднего, среднего и заднего валов, являющаяся следствием долгой, не обязательно неправильной эксплуатации карданного механизма; Износ составных частей механизма. Чаще всего страдают шарниры, подшипники и сальники «кардана»

Дабы не допустить более серьёзных неисправностей из-за износа подобных деталей, крайне важно каждые 60-80 000 километров пробега проверять карданный вал на дефекты и при наличии устранять таковые. Это интересно: Устройство и принцип работы соленоидов АКПП

Это интересно: Устройство и принцип работы соленоидов АКПП

Большинство карданных механизмов имеют довольно-таки внушительный ресурс – 400-500 000 километров пробега. Естественно, добиться полной отдачи от устройства получится лишь в том случае, если соблюдать правила его обслуживания и эксплуатации.

Балансировка карданного вала

Качественная балансировка в домашних условиях невозможна. Для этого требуется сложное диагностическое и балансировочное оборудование, которое можно найти только на заводах и в специализированных мастерских.

При необходимости дома можно произвести грубую балансировку, которая позволит некоторое время эксплуатировать автомобиль.

Чтобы отбалансировать кардан, автомобиль полностью вывешивают, запускают двигатель и включают 4-ю передачу. При этом вал начинает медленно вращаться. Для определения мест, в которых необходима балансировка, в 1 мм от вала фиксируют кусочек мела. Неотбалансированный вал будет слегка смещаться. При этом в местах биения останутся метки.

Уравновесить слишком легкие участки с тяжелыми можно путем наваривания на них небольшого количества металла. При этом после добавления каждого грамма веса следует проводить ходовые испытания, отмечая степень достигнутого эффекта. Процедуру прекращают тогда, когда вибрация автомобиля на ходу полностью или почти полностью исчезает. Техническое обслуживание

Техническое обслуживание карданной передачи заключается в периодическом, раз в несколько месяцев, шприцевании крестовины.

Процедура представляет собой заведение в деталь смазки и выполняется на УАЗ-патриот и автомобилях иностранного производства. Отечественная «классика» в шприцевании кардана не нуждается. Для смазки применяют высокотемпературные пластичные составы класса вязкости NLGI-2, способные длительно сохранять свои качества в тяжелых условиях.

Своевременное обслуживание и диагностика карданного вала и крестовины позволяют сохранить в исправном состоянии мосты и коробку передач. В автомобилях заднеприводной конструкции поломка этих агрегатов часто становится следствием вибрации, возникающей при неисправностях кардана.

Снятие и установка карданного вала

Если возникла необходимость в замене карданного механизма или ремонте его узла, потребуется его снятие. Процедура проводится в такой последовательности:

• откручиваются крепежные болты с фланцев заднего моста и карданного вала;
• вал опускается вниз;
• откручиваются болты резиновой муфты;
• кардан отодвигается от КПП;
• откручивается подвесное крепление.

Отремонтированный или новый механизм устанавливается в обратной последовательности: подвесное, муфта, фланцы моста.

Кардан в автомобиле достаточно выносливый механизм, но и он нуждается в периодическом обслуживании. Водителю нужно быть внимательным к появлению посторонних звуков и вибраций. Игнорирование этих проблем приведет к поломке важных элементов трансмиссии.

Карданный вал

Карданные валы в тележке рельсового ТС

Элемент трансмиссии транспортных средств. По крайней мере один конец карданного вала связан через карданную передачу с другим элементом трансмиссии, а сам вал состоит из двух полувалов, соединённых друг с другом через зубчатую муфту, допускающую осевую подвижность одного вала относительно другого. Каноническое предназначение карданных валов — осуществлять передачу мощности от коробки передач до главной передачи задней оси на переднемоторных заднеприводных автомобилях. Фактически они могут применяться везде, где требуется передача мощности между двумя элементами трансмиссии, у которых либо не соосны оси вращающихся соединяемых деталей, либо возможна их некоторая взаимная подвижность в пространстве. Для аналогичных целей могут применяться валы и без карданных шарниров и муфт (например, со ШРУСами). Валы с карданными передачами могут применяться в приводах колёс и в травмобезопасных или регулируемых рулевых колонках, но такие валы в речевом обиходе обычно карданными не называются. Зачастую в карданных шарнирах трансмиссионных карданных валов используется не одиночная, а двойная крестовина.

Карданные валы должны быть очень точно отбалансированы и иметь тщательную развесовку, поскольку они вращаются на высоких скоростях и реализуют крутящий момент на колесах. Если в работе приводного вала наблюдаются какие-либо проблемы, то это влияет на управляемость автомобиля. Обычно они вызывают появление таких симптомов, которые однозначно указывают водителю на необходимость устранения неисправности приводного вала. Одним из первых симптомов выхода приводного вала из строя являются вибрации в нижней части автомобиля. При износе карданного шарнира или втулок может наблюдаться сильная вибрация приводного вала. Другим признаком неисправности приводного вала является наличие посторонних шумов. При износе или разрушении втулок, опорного подшипника или карданных шарниров вращение приводного вала может быть затруднено или нарушено. При этом могут наблюдаться посторонние шумы (лязг, грохот или скрежет) в нижней части автомобиля. При появлении подобных шумов необходимо как можно скорее произвести диагностику и ремонт карданного вала.
