Для чего нужен лямбда зонд?
В ситуации поломки автомобиля знание принципа работы механизма не помешает никому. Во-первых, так механику будет сложнее одурачить владельца авто, приписывая к смете ненужные услуги. Во-вторых, водитель обладая знаниями технических особенностей деталей своего авто может сам поставить «диагноз», а возможно и устранить неполадку.
Так для чего же предназначен лямбда зонд? Он создает условия для работы каталитического нейтрализатора, который в свою очередь предназначен для фильтрации выхлопных газов. К слову, катализаторы обязаны своим широким распространением экологам и ярым борцам за чистоту окружающей среды. Именно катализаторы позволяют сделать выхлоп наименее вредным, а лямбда зонд осуществляет контроль за эффективной работой этого механизма.
Лямбда зонд унаследовал свое название от соответствующей буквы греческого алфавита. Также лямбдой принято называть величину количества кислорода в топливно-воздушной смеси, которая составляет 14,7 долей воздуха на 1 долю топлива. Обеспечить такую пропорциональность способен механизм электронного впрыска топлива с обратной связью с лямбда зондом.
%rtb-4%
Также предназначение лямбда зонда определяет его месторасположение – перед катализатором в выпускном коллекторе. Установленный на этом участке, лямбда зонд вычисляет объем излишек кислорода в топливно-воздушной смеси. При появлении дисбаланса прибор дает сигнал в блок управления впрыска. Но, порой одного датчика становится недостаточно, поэтому в последних моделях автомобилей все чаще предусмотрено два датчика кислорода, между которыми располагается катализатор. При такой конструкции контроля точность анализа выхлопа топлива увеличивается в разы.
В основе лямбда зонда гальванические элементы с твердым керамическим электролитом из диоксида циркония. Поверх покрытия нанесен слой оксида иттрия и напыление из токопроводящих пористых платиновых электродов. Электроды на поверхности механизма действуют по принципу забора выхлопа и воздуха из атмосферы. Лямбда зонд начинает работать только после того, как прогрев достигнет 300 градусов по Цельсию. Высокая температура приводит в действие циркониевый электролит, который пропускает сигнал об уровне выходного напряжения. При заведении непрогретого двигателя, датчики кислорода не работают, а их нагрузку при низкой температуре выполняют другие датчики двигателя.
Существуют также датчики, которые используют вместо циркония двуокись титана. Их принцип работы заключается в том, что они изменяют объемное сопротивление по количеству содержания кислорода в выхлопе. Большим минусом этого механизма является то, что они имеют сложную конструкцию и не могут генерировать ЭДС. Однако, именно они включены в конфигурацию многих самых продаваемых моделей автомобилей.
Еще одной разновидностью датчиков являются механизмы с дополнительным подогревом. Такой принцип позволяет им быстрее активизироваться, а значит, результат показателей параметров получается более точный.
%rtb-4%
Методы проверки лямбда-зонда
Чтобы проверить исправность лямбда зонда, достаточно мультиметра. Работа выполняется в такой очередности:
- Проводится внешний осмотр. Сажа на его корпусе указывает на то, что он мог сгореть.
- Отключается датчик от электрической цепи, мотор заводится.
- Наконечник необходимо нагреть до рабочей температуры. Для этого нужно держать обороты двигателя в пределах 2-3 тысячи оборотов.
- Контакты мультиметра подсоединяются к проводам датчика. Плюсовой стержень прибора – на сигнальный провод (черного цвета). Минусовый – на массу (серый провод, если его нет, то просто на кузов авто).
- Если датчик исправный, то показатели мультиметра будут колебаться в пределах 0,2-0,8 В. Неисправный лямбда-зонд выдаст показатели от 0,3 до 0,7 В. Если на экране показатель стабилен, то это означает, что датчик не функционирует.
Причины неисправности лямбда-зонда
Симптомы выхода из строя датчика могут быть различными. Изначально его неисправность отражается на качестве топливной смеси. Например, его некорректная работа может быть спровоцирована наличием различных отложений. А наиболее частой причиной поломки лямбды является нарушение его герметичности, вызванное естественным износом материала его изготовления. Механические повреждения датчика концентрации кислорода менее распространены, поскольку элемент хорошо защищен.
Также датчик может работать с перебоями, либо не функционировать вообще из-за нарушения электропитания. Контактные группы лямбда-зонда подвергаются окислению, вследствие чего устройство начинает работать некорректно, передавая неверные показания на ЭБУ. Это приводит к нарушению процесса смесеобразования.
Неправильный угол опережения зажигания является одной из возможных причин перебоя в работе датчика кислорода. Зачастую подобная проблема возникает на транспортных средствах в системе зажигания которых предусмотрен трамблер. Помимо этого, повреждение электропроводки и проблемы со свечами зажигания также накладывают свой отпечаток на функционирование лямбда-зонда. Это можно распознать по троению двигателя и его неправильной работе при повышении оборотов коленчатого вала.
Признаки неисправности лямбда зонда
Признаки неисправности этого устройства могут быть разными, и самым главным сигналом для водителя станет нарушение нормальной работы мотора. Если устройство работает плохо, то качество топлива, которое подаётся в камеру сгорания, значительно понижается.
Почему ломается лямбда зонд? Причины могут быть следующими:
- Корпус машины был разгерметизирован.
- Внутри топливной системы попал воздух или выхлопные газы.
- Датчик перегрелся из неполадок системы зажигания или неправильной покраски мотора.
- Обыкновенный износ компонентов.
- Неисправность электропитания – сигналы не поступают к ЭБУ.
- Поломка в результате удара или другого механического воздействия.
В последнем случае лямбда зонд ломается в одно мгновение. Остальные симптомы свидетельствуют о том, что устройство выходит из строя постепенно. Если вы не знаете, как проводить диагностику этого компонента и не представляете, где он находится, то неисправности лямбда зонда определить не удастся.
Как понять, что этой детали скоро придёт конец? Сначала датчик начинает работать через раз. Сигнал иногда просто не передаётся для электронного блока управления. Это приводит к коррекции оборотов холостого хода. Данный показатель начинает изменяться и его колебания расширяются в диапазоне. Качество бензина или солярки понижается, а сам автомобиль дёргается.
Водитель слышит хлопки внутри мотора, а на приборной панели загорается соответствующая иконка. Затем датчик просто не работает на двигателе, который был только что запущен. Приборная панель будет сообщать вам об этом всеми доступными способами. Мощность машины сильно снижается, и когда вы будете нажимать на педаль ускорения, из двигателя будут слышны хлопки.
Но самая большая опасность для водителя заключается в перегреве двигателя, что становится причиной тотальной поломки системы. Если игнорировать сломанный датчик, то его состояние станет ухудшаться.
Это прямым образом влияет на работу машины. Качество передвижения снизится, потребление бензина увеличится и внутри машины начнёт пахнуть выхлопными газами с характерным запахом. Некоторые современные автомобиля оснащены системой блокировки двигателя, если датчик не работает. Придётся вызывать эвакуатор и отправляться в автосервис.
Самая худшая альтернатива развития события – это разгерметизация устройства. Если в машине ВАЗ произойдёт такой случай, то движение лучше прекратить, если вы не хотите окончательно доломать мотор. При окончательной поломке запчасти отработанные газы начинают попадать в ёмкость атмосферного воздуха. При срабатывании тормозных колодок устройство начинает определять большое количество молекул воздуха и подаёт чрезмерное количество сигналов для ЭБУ. В результате система управления впрыска ВАЗ работает некорректно или вообще перестаёт функционировать.
Как узнать, что произошла разгерметизация зонда? При движении на высокой скорости внутри двигателя сильно стучит. Автомобиль начинает двигаться рывками, и слышен неприятный запах отработанных газов. Также эту поломку можно определить путём визуального анализа корпуса выпускных клапанов и свечей – на них появляется сажный налёт.
Признаки, причины и устранение неисправностей лямбда зонда при проверке осмотром его состояния:
- Защитный кожух лямбда зонда сильно закопчен сажей
Причина: Двигатель работает на слишком богатой смесиУстранение: Необходимо заменить зонд и устранить причину чрезмерно богатой смеси, чтобы предотвратить повторное загрязнение зонда. - Блестящие депозиты на защитной трубе
Причина: Использование этилированного топливаУстранение: Свинец разрушает элемент зонда. Необходимо заменить датчик и проверить каталитический нейтрализатор. Замените этилированное топливо неэтилированным топливом. Выясните какие АЗС на пути регулярных поездок продают качественное топливо. - Налет белого или серого цвета на датчике кислородаПричина: Двигатель сжигает масло, дополнительные присадки в топливе.Устранение: Необходимо заменить зонд и устранить причину сгорания масла.
- Неправильная установка лямбда зонда
Причина: Недостаточно опыта, не читал инструкцию, кривые руки. Во время монтажа необходимо использовать предписанный специальный инструмент и соблюдать момент затяжки.
Устранение: Заменить лямбда датчик на новый или рабочий.
6. Проверка функции нагрева лямбда зонда. Устранение неисправности.
Для проверки нагревательного элемента питания лямбда зонда можно проверить внутреннее сопротивление и напряжение питания.
Для этого отсоедините разъем от лямбда-датчика. Со стороны лямбда-датчика используйте омметр для измерения сопротивления на обоих проводах нагревательного элемента. Сопротивление должно быть от 2 до 14 Ом. На стороне автомобиля используйте вольтметр для измерения напряжения питания. Напряжение должно быть больше 10,5 V (бортовое напряжение).
При обнаружении обрыва цепи устраните неисправность. Ниже приведена таблица назначения проводов и цвета проводов датчиков лямбда в зависимости от типа.
Принцип действия
В кислороде присутствуют отрицательно заряженные ионы. Они собираются на электродах из платины и при достижении нужной температуры датчика (где-то 400 градусов Цельсия) создается разность потенциалов (напряжение).
Если смесь слишком обеднена, то объем кислорода в газах будет высоким, и наоборот, если смесь обогащена, то кислорода будет мало.
В первом случае напряжение равно 0,2-0,3 Вольта, а во втором — 0,7-0,9 Вольта.
Система управления мотора поддерживает уровень напряжения около 0,4-0,6 Вольт, то есть уровень лямбда равен 1.0.
В процессе движения происходит изменение режимов работы мотора, что способствует корректировке параметра напряжения в обе стороны. При этом узкополосный датчик может улавливать лишь те параметры, которые выше нуля.
Лямбда-зонд, который установлен после катализатора, имеет такой же принцип действия.
После обработки газов катализатором, уровень кислорода остается неизменным. Это, в свою очередь, позволяет поддерживать оптимальную разницу потенциалов в пределах 0.4-0.6 Вольта.
Основные признаки неисправности лямбда зонда
Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.
Причиной выхода из рабочего состояния лямбда зонда может быть следующее:
- разгерметизация корпуса;
- проникновение внешнего воздуха и выхлопных газов;
- перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
- моральный износ;
- неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
- механическое повреждение в следствие некорректной эксплуатации автомобиля.
Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.
Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.
Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.
На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.
В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.
Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.
Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.
Как определить неисправность лямбда зонда рассказывается на видео:
Основные функции лямбда-зонда
Стремительный технологический прогресс и сопутствующее ему ухудшение экологической ситуации привели к установлению четких норм, касающихся максимально допустимого количества выбросов – результата работы транспортных средств. В целях минимизации ущерба, наносимого окружающей среде, автомобили стали оснащать каталитическими нейтрализаторами (катализаторами) – специальными устройствами, уменьшающими количество вредных веществ в выхлопных газах машин с двигателями внутреннего сгорания.
Катализатор – важный элемент устройства автомобиля, но его эффективная работа возможна только при соблюдении нескольких условий. Так, без систематического контроля за составом топливно-воздушной смеси устройство быстро выйдет из строя и утратит свои рабочие функции. Избежать подобной неприятности можно посредством использования датчика кислорода, который также называют лямбда-зонд.
Что такое лямбда-зонд? Основа названия датчика соответствует наименованию греческой буквы λ (лямбда), которой в машиностроении обозначают коэффициент излишка воздуха в топливно-воздушной смеси. Если состав смеси имеет оптимальные пропорции, т. е. на 14,7 частей воздуха приходится 1 часть топлива, лямбда равна 1. Диапазон возможных отклонений, при котором работа катализатора будет оставаться эффективной, в данном случае минимален: от 0,9 до 1,1.
Поддержание такой точности возможно только посредством использования систем питания с электронным впрыском топлива и с учетом наличия лямбда-зонда (схема 1). Получается, что основная функция устройства заключается в информировании компьютера инжекторного транспортного средства о нарушениях в соотношении компонентов топливно-воздушной смеси.
Теперь попробуем разобраться, где находится лямбда-зонд. Располагается лямбда-зонд перед катализатором в выпускном коллекторе и является важнейшим элементом системы определения остаточного содержания кислорода в выхлопных газах. Сигнал датчика поступает на электронный блок управления системы впрыска топлива, который оптимизирует состав смеси в случае изменения объема подаваемого в цилиндры топлива.
В результате взаимосвязанной работы перечисленных механизмов осуществляется регулировка количества топлива относительно количества воздуха, что позволяет максимально увеличить процент сгорания топлива в цилиндрах и обеспечить эффективную работу катализатора. Стоит отметить, что многие современные модели автомобилей оснащаются дополнительным лямбда-зондом или вспомогательными датчиками (к примеру, датчиком температуры, который устанавливается на выходе катализатора). Это позволяет контролировать работу катализатора и поддерживать правильные пропорции воздушно-топливного состава.
Причины и симптомы поломок
Вышедший из строя лямбда-зонд
Если универсальный диагностический датчик концентрации кислорода выходит из строя, то причины могут быть следующие:
- Произошел разрыв проводки в месте подключения.
- Произошло замыкание цепи.
- В результате использования некачественного топлива, обогащенного различными октаноповышающими присадками, произошло загрязнение устройства.
- Если система зажигания работает некорректно, то датчик может сломаться из-за термических перегрузок.
- Регулярная эксплуатация транспортного средства по сельской местности или бездорожью может привести к появлению механических повреждений в работе устройства.
- Кроме того, способствовать выходу из строя датчика может неудовлетворительное состояние маслосъемных колец.
- Если в цилиндры и впускные трубопроводы попадает охлаждающая жидкость, лямбда-зонд также скоро выйдет из строя.
- Постоянно обогащенная горючая смесь также приведет к поломке элемента.
Если содержание монооксида углерода повышается до 3-7% вместо положенных 0.1-0.3%, то это может свидетельствовать о выходе из строя зонда. Чтобы избавиться от проблемы, необходимо будет только менять элемент, поскольку запаса хода может быть не достаточно. Если транспортное средство оснащено двумя зондами, то при поломке второго устройства наладить оптимальную работу мотора будет невозможно (автор видео — Александр Сабегатулин).
https://youtube.com/watch?v=Y55qz3A8smw
Что касается основных симптомов, по которым можно будет узнать о поломке регулятора:
- во время движения на автомобиле начинают проявляться рывки;
- вполне ощутимый увеличенный расход бензина;
- катализатор начинает работать некорректно;
- обороты двигателя начинают плавать;
- в выхлопных газах начинает увеличиваться концентрация токсинов.
Основные типы устройств
Сегодня можно выделить несколько типов кислородных датчиков. Все они могут отличаться по нескольким критериям:
- по числу проводов — от 1 до 6;
- по организации сенсорного элемента (есть два вида — пластинчатые и пальчиковые);
- по крепежу в выхлопной трубе — фланцевые или на резьбе;
- по диапазону измерений параметра лямбды — широкополосные (измерение производится в диапазоне от 0.7 до 1.6) или узкополосные, контролирующие уровень лямбда на уровне выше единицы.
Каждый из типов устройств имеет свои особенности.
Одно контактные устройства.
Оборудованы одним сигнальным проводом. Именно по нему передается сигнал, генерируемый устройством.
2-контаткные датчики.
Оборудуются двумя проводами. Один является сигнальным, а второй выполняет функцию заземления через корпус устройства.
С помощью заземляющего проводника можно точно определить показатели сигнального провода.
3-контактные.
Здесь предусмотрен сигнальный провод, один «массовый» провод и третий провод, направляемый к нагревательному устройству.
Особенность таких датчиков — быстрое достижение нужной температуры, повышенный период службы устройства, а также меньшие требования к выхлопной системе.
Нагревательный элемент, который монтируется в системе, имеет мощность 12 или 18 Вт.
4-контактные – устройства.
В них предусмотрено четыре провода:
- сигнальный проводник,
- провод,
- питающий нагревательное устройство;
- третий провод — «земля»;
- четвертый провод — может использоваться для решения каких-либо других задач (в зависимости от системы управления автомобиля).
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Высота протектора новых шин, какой она должна быть
Может быть такое положение контактов.
К примеру, его можно использовать в качестве заземления или же для питания нагревательного элемента.
Особенность современных лямбда-зондов в том, что они взаимозаменяемы и имеют схожую конструкцию.
К примеру, можно менять датчики с подогревом на устройства без подогрева. При этом возможны проблемы с разъемами или невозможностью запитать устройство.
В случае нехватки проводов их можно проложить самостоятельно, а в качестве разъема использовать контакты автомобиля.
Маркировка может отличаться, но провод подачи сигнала всегда окрашивается в черный цвет.
«Масса» может быть желтой, серой или белой.
Основные типы устройств
Сегодня можно выделить несколько типов кислородных датчиков. Все они могут отличаться по нескольким критериям:
- по числу проводов — от 1 до 6;
- по организации сенсорного элемента (есть два вида — пластинчатые и пальчиковые);
- по крепежу в выхлопной трубе — фланцевые или на резьбе;
- по диапазону измерений параметра лямбды — широкополосные (измерение производится в диапазоне от 0.7 до 1.6) или узкополосные, контролирующие уровень лямбда на уровне выше единицы.
Каждый из типов устройств имеет свои особенности.
Одно контактные устройства.
Оборудованы одним сигнальным проводом. Именно по нему передается сигнал, генерируемый устройством.
2-контаткные датчики.
Оборудуются двумя проводами. Один является сигнальным, а второй выполняет функцию заземления через корпус устройства.
С помощью заземляющего проводника можно точно определить показатели сигнального провода.
3-контактные.
Здесь предусмотрен сигнальный провод, один «массовый» провод и третий провод, направляемый к нагревательному устройству.
Особенность таких датчиков — быстрое достижение нужной температуры, повышенный период службы устройства, а также меньшие требования к выхлопной системе.
Нагревательный элемент, который монтируется в системе, имеет мощность 12 или 18 Вт.
4-контактные – устройства.
В них предусмотрено четыре провода:
- сигнальный проводник,
- провод,
- питающий нагревательное устройство;
- третий провод — «земля»;
- четвертый провод — может использоваться для решения каких-либо других задач (в зависимости от системы управления автомобиля).
Может быть такое положение контактов.
К примеру, его можно использовать в качестве заземления или же для питания нагревательного элемента.
Особенность современных лямбда-зондов в том, что они взаимозаменяемы и имеют схожую конструкцию.
К примеру, можно менять датчики с подогревом на устройства без подогрева. При этом возможны проблемы с разъемами или невозможностью запитать устройство.
В случае нехватки проводов их можно проложить самостоятельно, а в качестве разъема использовать контакты автомобиля.
Маркировка может отличаться, но провод подачи сигнала всегда окрашивается в черный цвет.
«Масса» может быть желтой, серой или белой.
Диагностика по лямбда зонду
Ведь он может нам многое рассказать о процессах в системе управления двигателем.
Пример №1.

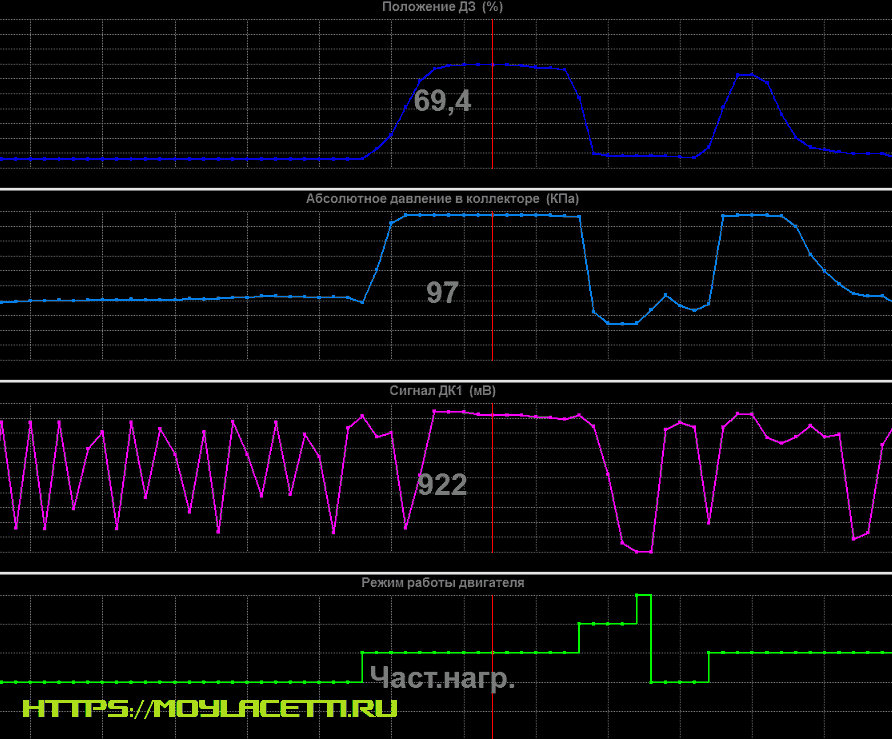

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.
Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.
Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике
Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива
В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива
Пример №2
Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.
Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?
Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»
Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

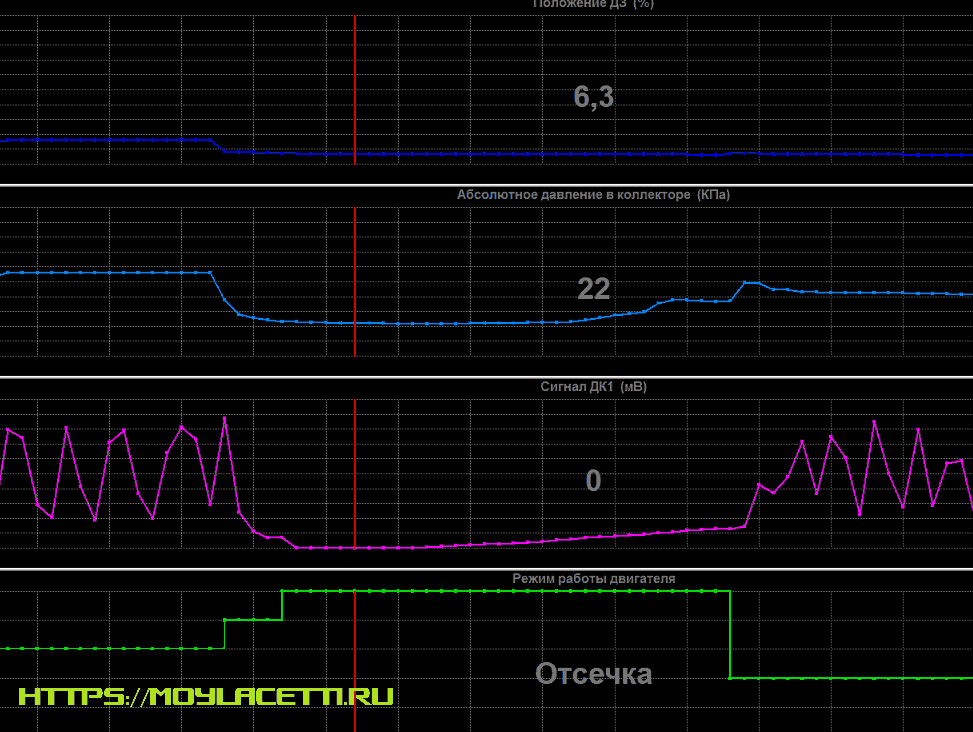

Вот пример графика, где лямбда зонд показывает 0
Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.
Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них
А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».
Пример №3
По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

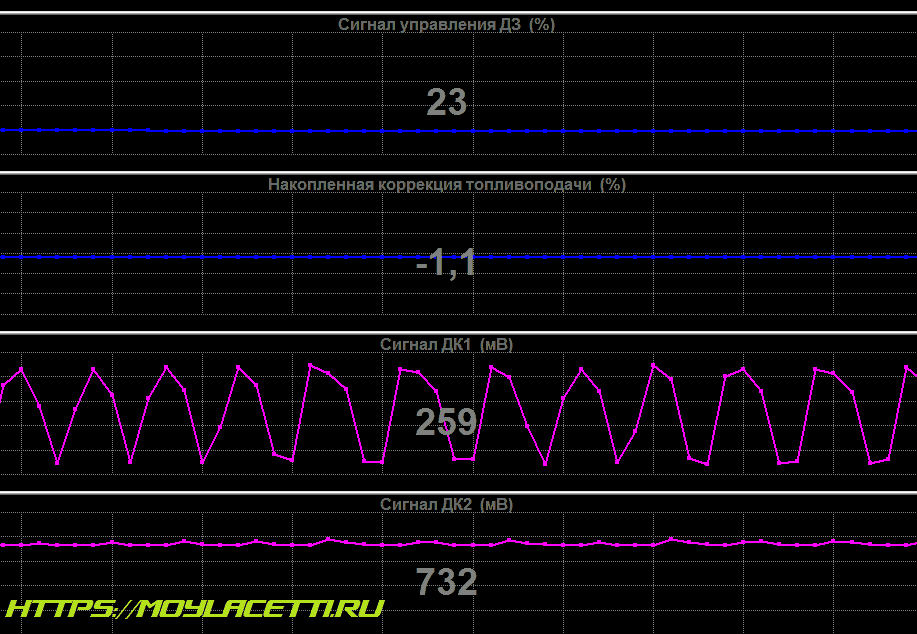

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

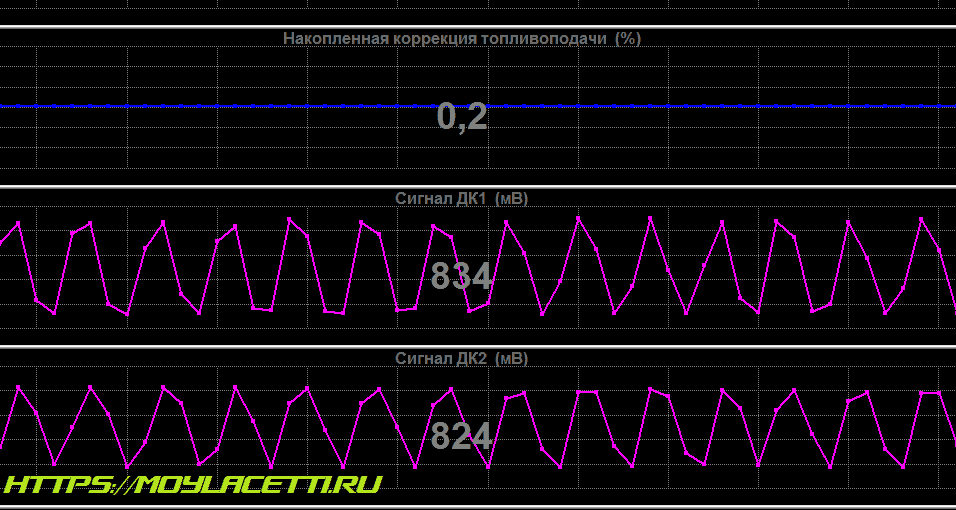

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует
Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.
В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?
А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.
Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.
Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.
Всем Мира и ровных дорог!
