Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

• восстановление с разборкой;
• ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Как понять, что шаровая разбита

Самостоятельно определить неисправность шарового подшипника можно по следующим симптомам:

• Повышенному износу протектора шин одного или обоих передних колес.
• «Вилянию» автомобиля при движении.
• Наличию посторонних звуков во время выполнения поворота.
• Отклонению автомобиля от прямолинейного движения во время торможения.

Протектор автомобиля изнашивается быстрее по причине отклонения значений развала колес, из-за появления значительного люфта в шаровой опоре. По этой же причине происходит «виляние» машины, ведь одно или оба колеса могут произвольно изменять направление движения. Во время торможения колесо, со стороны которого имеется люфт, также значительно отклоняется от прямолинейного движения, поэтому автомобиль «ведет» в сторону при попытке замедлить скорость движения транспортного средства.

При появлении значительного износа шаровой опоры будут также наблюдаться стуки со стороны передних колес, которые могут особенно сильно проявляться во время поворота и при преодолении препятствий.

Как стучит шаровая

Стук шаровой опоры образуется по причине появления значительного люфта в этом элементе при износе. Наиболее отчетливо можно услышать посторонние звуки, при наличии данных технических проблем, во время выполнения поворота, торможении, проезде дорожных препятствий.

Не всегда стуки со стороны передних колес вызваны износом шаровых опор. Например, если симптом неисправности проявляется только при поворотах, то, на автомобилях с передним приводом, это может свидетельствовать о чрезмерном износе ШРУСов.

При появлении первых симптомов неисправности следует как можно скорее проверить детали передней подвески. При экстренной необходимости, выполнить эту работу можно без подъемника в условиях гаража. Если подобная неисправность застала в пути, и нет возможности обратиться в ближайший автосервис или заехать на эстакаду, то можно организовать проверку буквально  в «полевых условиях».

Признаки и причины неисправностей шаровой заднего верхнего рычага

Проблемы с шаровыми опорами заднего верхнего рычага вызваны износом при механическом повреждении. Появление такой неисправности ускоряется под влиянием следующих факторов:

• Порванный пыльник опор заднего верхнего рычага становится причиной попадания воды, песка и грязи в механизм шаровой. Чтобы предотвратить такую проблему следует периодически проводить проверку целостности резинового пыльника. Резина становится более уязвимой во время жары или мороза. При выявлении повреждений пыльника шаровой заднего верхнего рычага его следует заменить в срочном порядке.
• Плохие дороги становятся основной причиной ускоренного износа шаровой заднего верхнего рычага. Эта проблема особо актуальна в нашей стране, а, следовательно, срок эксплуатации запчастей, указанный производителями европейских авто, в наших условиях заметно сокращается и шаровые заднего верхнего рычага приходится менять гораздо чаще.
• Недостаточная смазка механизма шаровой заднего верхнего рычага приводит к повышенному трению и ускоренному износу детали.
• Увеличенный зазор между пальцем и корпусом шаровой заднего верхнего рычага приводит к быстрому стачиванию пальца. Результатом этого процесс может стать выскакивание пальца со своего посадочного места.

Неисправности шаровой заднего верхнего рычага повышают риск аварии во время движения автомобиля. Данные запчасти от разных брендов ходят от 15 000 до 150 000 км. Сказать точно, сколько проходит шаровая заднего верхнего рычага на вашем авто невозможно. В технической документации, которая предоставляется производителя запасной части указываются только рекомендуемые сроки ее замены.

Резкая поломка шаровой заднего верхнего рычага случается крайне редко. Владелец авто всегда имеет возможность заранее распознать такую проблему по следующим симптомам:

• Проезжая препятствия на дороге (дорожные ямы, лежачие полицейские) на скорости до 30 км/ч, можно услышать характерный стук. Стоит отметить, что зимой такой звук не всегда может быть следствием износа шаровых опор. На морозе смазка механизма опоры разогревается не сразу, а пока она замерзшая, то шаровая заднего верхнего рычага может издавать стук при наезде на препятствие. Но, если вы длительное время едете в автомобиле зимой, а шаровая постукивает, значит ее нужно заменить.
• Если колесо машины во время движения раскачивается из стороны в сторону, то в шаровой заднего верхнего рычага присутствует значительный люфт. Это довольно опасная неисправность, так как при сильном наклоне авто колесо может вывернуться, а машина упадет на бок. При выявлении такой проблемы следует, немедля отправляться в автосервис.
• Если покрышки колес задней оси изнашиваются неравномерно, значит, стоит проверить состояние шаровой заднего верхнего рычага.

При выявлении описанных здесь симптомов неисправности шаровой заднего верхнего рычага нужно обратиться в автосервис для проведения диагностики ходовой части автомобиля.

При наличии сомнений в надежности шаровой заднего верхнего рычага с помощью специальных технических средств проводится диагностика состояния подвески авто. Кроме того, водитель для такой проверки может воспользоваться одним из проверенных способов, которые указаны ниже:

1. При раскачивании авто с выключенным мотором неисправная шаровая заднего верхнего рычага проявит себя характерным звуком. При наличии стука нужно снять деталь и проверить ее визуально.
2. Второй способ предполагает вывешивание колеса авто на домкрате. При этом водитель должен выжать педаль тормоза, а его помощник будет раскачивать колесо из стороны в сторону для выявления люфта, который появляется в результате износа шаровой заднего верхнего рычага.

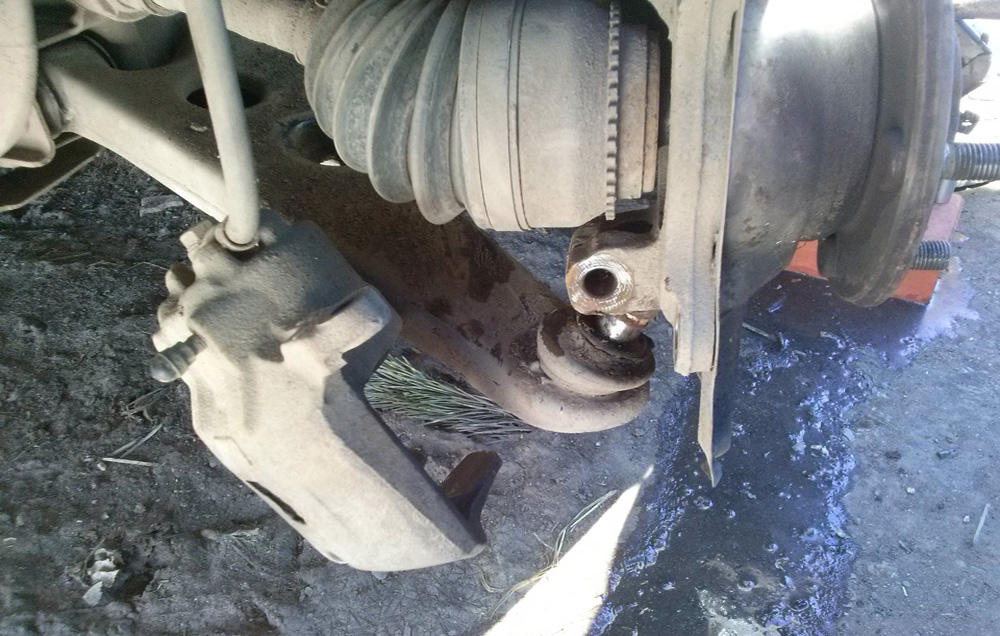

Пример замены шаровой опоры

Основное правило для замены шаровых – менять комплект, а не по отдельности. Это касается всех моделей машин. Работа выполняется в следующей последовательности:

Машина поднимается на домкрате или подъемнике;
Выкручиваются крепежные болты рычага (нужно приложить усилия и воспользоваться ВД-40, так как резьба часто прикипает)

Они откручиваются не до конца;
Откручивается крепежный болт шаровой;
Выпрессовывается опора из кулака ступицы при помощи специального инструмента, но если его нет, то отлично поможет молоток и зубило;
Когда шаровая отсоединена от кулака, можно окончательно выкручивать рычаг;
Пока рычаг отсоединен, обращаем внимание на сайлентблоки (о том, что это такое и зачем их менять, рассказывалось отдельно);
В рычаге шарнир фиксируется стопорным кольцом, а сверху надевается пыльник. Эти детали снимаются и шаровая выбивается из посадочного места;
Новая опора запрессовывается в рычаг, фиксируется стопорным кольцом, смазывается и надевается пыльник;
Рычаг подсоединяется к подрамнику и болты наживляются, но не затягиваются окончательно (чтобы впоследствии легче было выкручивать болты, на резьбу наносится нигрол);
Палец новой опоры направляется в сторону крепления в кулаке (нужно приложить для этого усилия);
Закручивается болт опоры до конца;
Опускается автомобиль и под его весом затягиваются крепежи рычага.

Процедура повторяется с другой стороной машины.

Вот короткое видео о том, как наглядно выполняется процедура:

ПРОСТАЯ ЗАМЕНА ШАРОВОЙ. #ремонтавто “Гараж №6”

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

• резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
• для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
• установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

• крепеж болтами;
• запрессовывание;
• в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Опора шаровая: как устроена и работает

Начнем с того, что есть определенный набор жестких требований касательно положения колес относительно дорожного покрытия

Что касается управляемых колес, также предельно важно обеспечить возможность маневрирования

Если просто, колеса должны быть надежно закреплены и одновременно должна быть реализована легкость и эффективность рулевого управления. При этом именно шаровая опора позволяет поворачивать колеса и соединяет ступицу управляемого колеса с рычагами подвески.

Если рассматривать историю создания,  шаровые опоры были созданы в качестве альтернативного решения в целях замены шкворневого механизма. Изначально  такие опоры стали элементами передней подвески для обеспечения поворота колеса вокруг вертикальной оси.

При этом конструкция шаровой опоры после ряда доработок достаточно давно остается неизменной. Если первые версии были двумя штампованными частями корпуса, которые соединялись точечной сваркой, далее была разработана литая опора с резьбовой крышкой. Также шаровые бывают обслуживаемыми и не обслуживаемыми.

Сегодня  наиболее распространена конструкция не обслуживаемой шаровой опоры. Такое решение включает в себя:

• палец с шаром,
• резьба,
• корпуса со сферической выемкой,
• пыльник,

Пыльник создан для защиты от влаги и грязи,  надевается на палец и предотвращает попадание воды и абразива внутрь корпуса шаровой, который заполнен специальной смазкой. Функционально шаровые шарниры обеспечивают в момент вертикального перемещения колеса фиксированное положение в горизонтальной плоскости.

Это возможно благодаря тому, что шаровой палец может вращаться в корпусе и раскачиваться на определенные углы. Получается, шаровая это деталь,  которая в плоскости крепления обеспечивает как линейные, так и вращательные перемещения пальца.

С учетом нагрузки и особенностей работы, шаровые изготавливаются из стали. Также для снижения трения рабочих поверхностей сферическое углубление корпуса имеет особое покрытие из пластика или полимера.

Однако есть шаровые опоры, где такого покрытия нет (преимущественно на старых импортных авто, а также отечественный автопром). Причина – если на модели стоят разборные шаровые опоры, люфты в них можно устранить путем подтяжки крышки.

По способу крепления шаровых можно выделить два типа:

• шаровая крепится болтами к рычагу,
• шаровая запрессована в рычаг или является единым целым с узлом,

В первом случае если шаровая выйдет из строя, деталь, закрепленная болтами, меняется на новую. При этом фиксация осуществляется все теми же болтами. Во втором случае необходима замена рычага подвески с шаровой опорой в сборе.

Само собой, второй вариант более дорогой, так как кроме шаровых, которые быстро выходят из строя, приходится менять и сам рычаг (зачастую, находящийся в хорошем состоянии). Такая конструкция в большей степени характерна для немецких и японских авто.

На практике, запрессованные в рычаг шаровые служат дольше съемных, однако о существенном увеличении срока службы говорить нельзя.  Дело в том, что шаровая находится под большими нагрузками (масса авто опирается на небольшую площадь поверхности шара).

Если к этому добавить пассажиров, грузы и удары при езде, нагрузка увеличивается значительно. По этой причине, если нужна шаровая опора на ту или иную модель машины,  при выборе лучше отдавать предпочтение только дорогому оригиналу или решениям, близким по качеству.  Это значит, что следует сразу отбрасывать дешевые предложения и аналоги.

Оригиналы и аналоги

Артикул	Цена (руб.)	Арт.	Стоимость
Оригинальные
SB4592	от 660	SB4592/24	–/–
SB4592/14	–/–	SB4592/53	–/–
SB4592/21	–/–	SB4592/34	–/–
Аналоги
Mapco 19524	от 450 – 550	A.B.S. 220177	–/–
Yamato J11005YMT	–/–	Yamato J11010YMT	–/–
Mapco 59252	–/–	Denckermann D110032	–/–
Febest 0220-B15	–/–	Kamoka 9941583	–/–
Stellox 5201889ASX	–/–	Mapco 59522	–/–
Formpart 4103021	–/–	Talosa 47-02737	–/–
Profit 2301-0151	–/–	Patron PS3022	–/–
Nipparts J4861020	–/–	Mapco 51329	–/–
Zekkert TG5156	–/–	Nipparts J4861024	–/–
Patron PS3116	–/–	Profit 23010409	–/–
Kavo Parts SBJ-6508	–/–	Stellox 5201889SX (G15)	–/–
NK 5042235	–/–	Maxgear 72-0421	–/–
Aywiparts AW1320236LR	–/–	Aywiparts AW1320066LR	–/–
Zekkert TG5177	–/–	Febest 0220-N14	–/–
Febest 0220-2Y4	–/–	A.B.S. 220376	–/–
TRW JBJ181	–/–	Monroe L14060	–/–
Formpart 4103014	–/–	NK 5042228 (G15)	–/–
Ashika 10701190	–/–	Optimal G3-549	–/–
Fenox BJ10084	–/–	NK 5042230	–/–
Comline CBJ7117	–/–	Flennor FL438-D	–/–
Lynxauto C1042LR	–/–	Monroe L14509	–/–

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

• металлический корпус;
• палец с шаровой головкой;
• поджимная пружина;
• гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Основные симптомы неисправностей

1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

. Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Подвеска любого автомобиля состоит из множества различных деталей, на которые возложены различные функции. Одной из таковых деталей является шаровая опора, представляющая собой соединительную часть, за счет которой происходит поворот передних колес в разных направлениях. При неисправности детали могут возникнуть серьезные последствия, поэтому разберемся, как проверить шаровую опору ВАЗ 2107, и что для этого может понадобиться.

Причины неисправности шаровой

Существует ряд типовых причин, по которым шаровая опора приходит в негодность. Среди них:

Естественный износ. В среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника, езда на большой скорости по неровной дороге, резкие перепады температуры, езда по бездорожью и так далее.

• Порванный пыльник. Эта часть шаровой опоры, грубо говоря, считается расходным материалом, поэтому автовладельцу желательно периодически следить за его состоянием, в частности, целостностью. Если пыльник повредиться, то внутрь шаровой опоры во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать внутренности опоры. Поэтому порванные пыльники нужно своевременно менять используя при этом соответствующую смазку.
• Повышенные нагрузки. В первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению. Другая ситуация — перегрузка машины, то есть, перевозка на ней предельно допустимых по массе грузов или даже с превышением допустимой массы. Особенно тяжелый вариант — совмещение быстрой езды по неровной дороге при значительно загруженной машине.

Выработка смазки. Она удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую, в том числе при установке нового узла, поскольку зачастую на новых опорах производители оставляют не так много смазки, как того требует инструкция автопроизводителя. Для добавления смазки в шаровую существуют специальные приспособления. А в качестве смазывающего материала можно использовать литиевые смазки (например, «Литол»), средство ШРБ-4 и прочие.

Помните, что причины неисправностей шаровой опоры не появляются в одночасье. Исключением может быть лишь изначально бракованная деталь (например, с трещиной на корпусе), однако вероятность этого достаточно мала. Поэтому нужно диагностировать шаровую еще на начальном этапе поломки. А при покупке также лучше не скупиться и заплатить чуть больше, ведь чем деталь дороже тем, она будет более износостойкой (в большинстве случаев). Главным их отличием является качество материала, тип и количество используемой смазки, а также стойкость на разрыв.

Замена шаровой опоры

Вряд ли хоть кто-то планирует, что на его машине оторвет колесо. Но к сожалению для некоторых, это возможно. На многорычажной подвеске переднее колесо через цапфу рычага подвески, крепится через две (верхняя и нижняя) шаровых опоры. Большая нагрузка идет именно на нижнюю шаровую и именно она чаще выходит из строя. Практически всегда перед отрывом, шаровая стучит, как правило, достаточно длительное время, или издает грубый, именно резиновый, а не металлический скрежет.

Из-за резинового звучания, некоторые грешат на резиновые втулки стабилизаторов. Резиновый скрежет проявляется при вращении руля, или при работе подвески. Так выдает себя именно нижняя шаровая опора. И если уже хорошо поездившая шаровая вдруг заскрипела, ее не нужно смазывать, — скрип пропадет, но ее через несколько сотен километров может просто вырвать, а как это произойдет, — вопрос очень хороший. Иногда это случается на скорости пешехода, после резкого выворота руля, но иногда это происходит на скоростях свыше 100 км в час, — на каком-то обгоне. В последнем случае удержать машину будет не просто. И даже при максимально благоприятном исходе, шина наверняка сотрется.

Замену можно произвести самостоятельно и лучше это сделать заранее, до того как шаровую вырвало. Для работ потребуется домкрат, при подъеме машину следует обязательно надежно зафиксировать. После снятия колеса, необходимо выкрутить руль так, чтобы колесо на котором проводится работа, смотрела во внешнюю сторону. На данном этапе понадобится ключ на 22 и на 13, — один, а лучше два ключа. Гайка на 22, которая соединяет шаровую со ступицей, может туго откручиваться. Здесь пригодится ведешка, а ключ желательно использовать подлиннее, чтобы плечо было более длинным. Если съемников нет, первыми лучше выкручивать нижние болты на 13-ать, их 3 штуки. После их выкручивания, у шаровой появится возможность уходить вниз рычага. При этом, выкручивая гайку на 22, она будет упираться в рычаг и будет выпресовывать шаровую с посадочного места.

Установка новой шаровой существенно менее трудоемкая работа, чем демонтаж старой. Действительно часто бывает так, что выкрутить старую попру очень не просто, но при правильном настрое и мотивации, это можно сделать даже без съемников. Но нужно сперва выкручивать нижние болты, если этого не сделать, то выбить нижнюю шаровую будет очень сложно. Даже с методом выжимания шаровой, ее следует поливать ведехой и периодически простукивать молотком. Нежно такую работу сделать не получится.

При установке новой шаровой, палец опоры может не попадать в цапфу. Руками палец новой шаровой провернуть не получится, чтобы направить палец, нужно через тряпочку, постучать по пальцу молоточком, — тогда он станет в нужное положение. При установке сперва следует закрутить нижние болты на 13-ать, которые крепят шаровую к рычагу, а затем, под рычаг следует подложить, либо еще один домкрат, чтобы приподняв рычаг, провести палец шаровой сквозь цапфу и наживить гайку на 22. Или же подложить под рычаг кирпич, или запасное колесо, и отпускать машину с домкрата, чтобы палец шаровой смог пройти сквозь цапфу.

Проголосуйте, понравилась ли вам статья?

Как проверить шаровую опору

Для тех, кто не в курсе, что такое шаровая опора, нужно сразу же сделать уточнение — это не надувной шар под седалищем какого-то человека, который на него опирается, а один из элементов подвески автомобиля, выполненный в форме стального кольца, где на одном конце шар, а на другом резьба. Это нюанс, но немаловажный для тех, кто желает знать, как проверить шаровую опору, в случае её повреждения и необходимости замены. Некоторые водители-новички умудряются сообщать механикам в сервисном центре, что они недавно попали в яму и у них вырвало шаровую, однако до мастерской дотянуть всё же получилось. Хотя, любой опытный автомобилист только улыбнётся подобному заявлению, ибо при вырванной шаровой опоре машина просто никуда не доедет, если её не притащить на эвакуаторе.

Ну да бог с ними, с новичками, поговорим об этом автомобильном элементе немного подробнее. Итак, шаровая опора соединяет два неподвижных элемента подвески (рычаг и поворотный кулак), делая их подвижными за счёт своей круглой формы. Действие схожее с работой любого подшипника. Есть подвески, где присутствует многорычажная система и используется две шаровые, но это не принципиально, ибо проверяется всё таким же образом, только двукратно. Узел шаровой необходим автомобилю, чтобы водитель мог им управлять, выполняя повороты. Проще говоря, без шаровой никаких поворотов не будет — если машина и поедет, то только по прямой, до первого препятствия.

Симптомы «болезни» и повреждения

Если во время движения и, в частности, во время поворотов-разворотов вы слышите в нижней части автомобиля некий стук или хруст, то, скорее всего, шаровая опора вашей машины уже не герметична и деформирована. Нет, окончательно она не сломана, ибо вы не смогли бы повернуть руль, но что-то там не так, как было задумано конструкторами. Например, могло сорвать предохраняющий пыльник и вместо масла в узле образовался приличный слой грязи из песка и пыли. Либо, что ещё хуже, могло треснуть кольцо. В любом случае, при возникновении подобных шумов нужно лезть под машину и внимательно всё осматривать на предмет каких-либо отклонений и нарушений, потому что ездить на неисправной машине опасно для жизни.

Кстати, чтобы шаровая вышла из строя вовсе не обязательно, как псих скакать на своей машине по ямам и кочкам — хватит банального попадания пыли, воды и грязи под пыльник, дабы во всём узле началось катастрофическое разрушение. Дальше появляется не слабый люфт и передвижение на автомобиле становится крайне мучительным и опасным, потому что легко может заклинить во время поворота, а тогда беды не миновать.

Доверяй, но проверяй

Проверка шаровой осуществляется двумя способами. Либо вы на глаз, визуально осмотрите сохранность пыльника и, при наличии на нём трещин, разрывов и прочих повреждений смените его на новый, либо загоняйте машину на яму, эстакаду, подъёмник (нужное подчеркнуть), а уж там механическим путём выявляете вероятные неполадки. Для механического варианта нужно залезть под автомобиль и подёргать руками колесо, чтобы определить присутствие люфта. Можно вооружиться монтировкой и ломом, чтобы установить монтировку между рычагом и опорой, а затем попытаться отжать вверх. Кстати, вооружение железом — самый качественный способ проверки на наличие люфта.

Есть ещё один вариант. Нужно снять шаровые, зажать их в слесарные тиски, а дальше проверить люфт пальца и осевой. Если палец совсем легко шевелится, то замена всей шаровой действительно необходима. В принципе, многим опытным водителям не раз приходилось заниматься подобными вещами. Проверить можно самостоятельно. Даже заменить некоторые смогут сами, но новичкам, безусловно, лучше отправиться в мастерскую, где есть все условия и опытные механики.
