Какие неисправности датчика заслонки встречаются
Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:
- Износ подвижного пленочного контакта
- Окисление контактов
- Износ крепежного соединения или его люфт

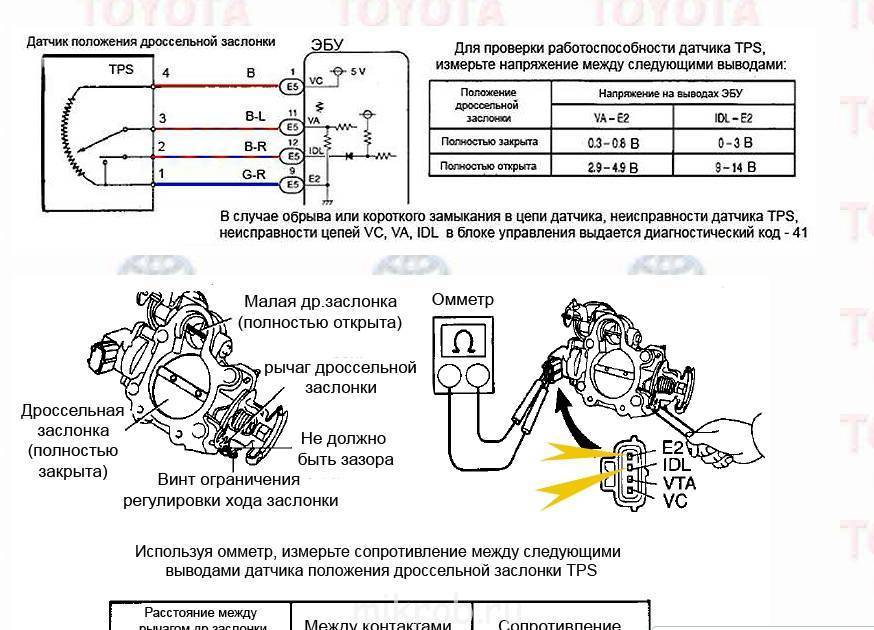

Схема подключения датчика заслонки
В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.
https://youtube.com/watch?v=RlCNnSiI8Gk%3F
Характеристика датчика положения дроссельной заслонки
Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.
Где расположен датчик в авто?
Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.
Расположение контроллера на дросселе
Конструкция устройства
Конструктивно устройство включает в себя следующее:
- Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
- Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
- Резистивное устройство, выполненное из керамики.
- Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
- Цанговый зажим, оснащается шлицем.
- Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.
Назначение датчика положения дроссельной заслонки
Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.
Особенности работы устройства:
- Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
- Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
- Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
- Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

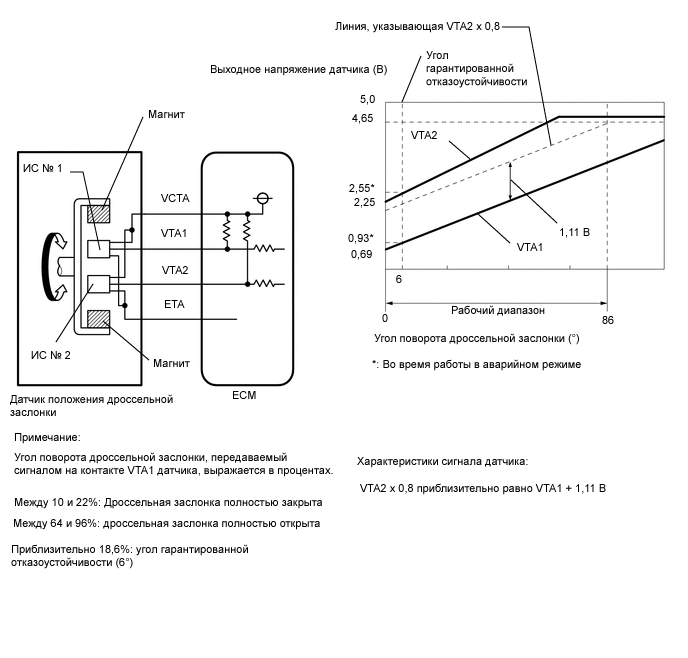

Схематический принцип действия контроллера
Технические параметры устройства
Основные технические свойства контроллеров ДПДЗ:
- Напряжение для питания устройства подается на два вывода — 1 и 2.
- Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
- Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
- Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
- Величина открытия заслонки узла составляет более 90 градусов.
- Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
- Число полных циклов активации устройства при его работе — не меньше одного миллиона.
- Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
- Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.
Разновидности
Существует два основных вида устройств:
- Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
- Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.
Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

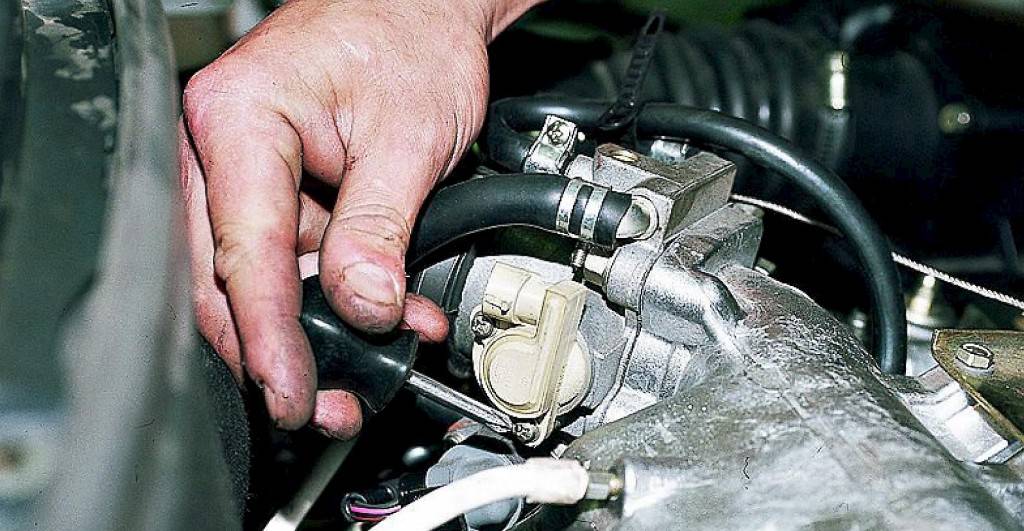

Как заменить датчик положения заслонки на Шевроле и Дэу Ланос
Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ
. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.
Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:
- После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
- Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля
- На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами
Инструкция по замене не трудная, но важно знать некоторые нюансы:
На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера
В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется
Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102.3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.
Это интересно!Рекомендуется устанавливать бесконтактные датчики, так как они не только дольше служат, но еще и намного лучше работают.
Как определить неисправность датчика дроссельной заслонки
Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:
- Включите зажигание автомобиля.
- Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
- Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
- При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
- Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимается скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.
Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».
Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора OBDII. Популярным сканером поддерживающим работу с большинством автомобилей является специальный сканер. Он поможет точно узнать номер ошибки и увидеть параметры работы дроссельной заслонки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах.
Коды ошибок 2135 и 0223
Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». На неправильную работу ДЗ или ее датчика также могут указывать такие коды: Р0120, Р0122, Р0123, Р0220, Р0223, Р0222. После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ.
В диагностическом приложении сканер даст возможность увидеть данные идущие с датчика в реальном времени роботы. Двигая заслонку необходимо смотреть на показания в вольтах и процентах ее открытия. При исправном состоянии заслонки датчик должен выдавать плавные значения (без каких либо скачков) от 03, до 4,7В или 0 — 100% при полностью закрытой или открытой заслонке. Удобнее всего смотреть работу ДПДЗ в графическом виде. Резкие провалы будут говорить об износе резистивного слоя на дорожках датчика.
Заключение
Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.
Источники
- etlib.ru/blog/1151-neispravnosti-datchika-drosselnoj-zaslonki
- vazweb.ru/desyatka/datchiki-vaz-2115.html
- zen.yandex.ru/media/id/5de55a29e6e8ef00ae121022/kak-proverit-datchik-polojeniia-drosselnoi-zaslonki-vaz-pri-pomosci-multimetra-dpdz-test-5ea6ba94f8f6467e3250f1bc
- drive2.ru/l/504936422478709044/
Замена датчика положения дроссельной заслонки
Процедура замены очень проста. Она зависит от легкости доступа к самому датчику. Отверстия на датчике расположены так, что практически исключается возможность установки некорректным образом. Вам потребуется отвинтить всего лишь два болта (винта) и поставить новый датчик. Крайне не рекомендуется устанавливать датчики, не соответствующие модели авто. Их работа будет неадекватна и непонятна. Бортовой компьютер будет распознавать их неправильно, что приведет к поломке самого датчика и выходу из строя компьютера.
Некоторые графитовые датчики, которые устанавливаются на автомобили, имеют относительно небольшой ресурс. В отличие от них у бесконтактных электромагнитных датчиков ресурс гораздо выше, но они боятся влаги. Еще для них очень важен такой аспект, как правильная установка.
Виды ДПДЗ
Всего существует 2 варианта устройства датчика, один с механическим, а другой с электроприводом. Механическую модификацию можно встретить на недорогих версиях автомобилей. ДПДЗ — это отдельный блок, он состоит из следующих компонентов:
- Корпус.
- Регулятор холостого хода.
- Датчик.
- Заслонка.
Корпус заслонки также подключается к системе охлаждения автомобиля. В этой части также устанавливаются дополнительные патрубки, они необходимы для системы сдавливания паров топлива, а также для охлаждения картера.
Дроссельная заслонка
Регулятор холостого хода при закрытой заслонке все время поддерживает на одном уровне период вращения коленвала. Это осуществляется в моменты прогрева двигателя, либо при запуске другого оборудования автомобиля. РХХ состоит из ступенчатого электродвигателя и клапана, вместе эти два элемента способны полноценно корректировать подачу воздуха на впуске.
В последние годы большую популярность набирают ДПДЗ с электрическим приводом. Дело в том, что специалисты этой модификации отмечают то, что с таким датчиком получается достичь наибольшего крутящего момента. Это достигается за счет использования электронного компьютера для управления. Если на автомобиле именно такая модификация, то крутящий момент будет оставаться постоянно высоким на разных скоростных диапазонах. Также отмечено, что в этом случае расход топлива значительно ниже, а отработанные газы считаются менее токсичными.
Разновидности ДПДЗ на Приоре
Зачем владельцам автомобилей Приора нужно читать этот раздел, где описаны виды датчиков ДПДЗ. Ведь в случае подозрений на неисправность этого датчика, важнее первым делом выполнить проверку, и в случае положительного результата, произвести замену. Все это правильно, но знать разновидности ДПДЗ нужно для того, чтобы при замене выбрать оптимальный вариант устройства для своего автомобиля, который не только прослужит долго, но еще и обеспечит более эффективную и высокопроизводительную работу.
Именно поэтому различают два типа датчиков положения заслонки дросселя. Они имеют соответствующие названия, и отличаются конструкцией, а также принципом функционирования. Собственно о них далее Вы и узнаете:
- Пленочно-резисторный (или резистивный) ДПДЗ — его еще называют контактным или механическим устройством, который имеет простейшую конструкцию, и функционирует за счет изменения сопротивления. Состоит он из резистивных дорожек и подвижного ползунка, который соединен непосредственно с осью заслонки дросселя. Перемещение ползунка по дорожке способствует изменению сопротивления, на основании чего происходит перепад напряжения в цепи. Именно на основании изменения напряжения, ЭБУ понимает, в каком положении находится заслонка. В конструкции автомобилей Приора чаще всего с завода устанавливаются датчики пленочно-резистивного типа, которые отличаются невысокой стоимостью. На таком датчике имеется три контакта, один из которых — это стабилизированное напряжение 5В, второй масса, а третий — сигнальный, с которого снимаются показания, и поступают на ЭБУ.
- Бесконтактный датчик или магниторезистивный — это потенциометрический прибор, который состоит из постоянного магнита, изменяющего свое положение в зависимости от угла поворота заслонки. Такие датчики являются более совершенными и точными, а также характеризуются большим ресурсом службы, что связано с отсутствием контактных элементов. При этом цена их выше, чем стоимость резистивных устройств (примерно в 2 раза).
Имея представление о том, какие бывают разновидности ДПДЗ, следует рассмотреть особенности их функционирования, что пригодится при проведении проверочных манипуляций.
Причины неисправности дроссельной заслонки
Описанные выше проблемы обычно вызваны сбоями в работе той или иной части дроссельного узла. Рассмотрим эти явления подробнее.
Одной из самых частых причин нестабильного функционирования заслонки является частичный или полный выход из строя регулятора холостого хода (РХХ), который работает с дроссельным узлом в паре.
РХХ предназначен для подачи воздуха во впускной коллектор двигателя при работе на холостом ходу (то есть в тот момент, когда дроссельная заслонка закрыта). Если функционирование регулятора нарушается или совсем прекращается, двигатель на холостых оборотах начинает работать нестабильно вплоть до полной остановки.
Еще одна распространенная причина неисправности дросселя – проблемы с датчиком положения дроссельной заслонки (ДПЗД). Датчик фиксирует положение дроссельной заслонки и передает соответствующую информацию электронному блоку управления (ЭБУ). Блок, в свою очередь, выбирает режим работы двигателя, определяет количество подаваемого воздуха и топлива, корректирует момент зажигания.
Неисправный датчик не отправляет информацию ЭБУ или передает неверные данные. В связи с этим блок управления выбирает неправильный режим работы или переводит его на аварийные условия функционирования. О том, что ДПЗД вышел из строя, свидетельствует загоревшаяся на приборной панели контрольная лампа Check Engine.
В электронных дроссельных заслонках, которых сегодня большинство, поломкам подвержены датчики привода управления, которые вместе с ДПЗД передают команды на положение дросселя в ЭБУ.
Если тот или другой датчик выходит из строя, в «поведении» автомобиля возникают проблемы, перечисленные в самом начале нашей статьи – слабая реакция на нажатие педали газа, снижение количества оборотов двигателя в минуту (не выше 1500 об.), их нестабильность на холостом ходу и пр.
В редких случаях ломается электродвигатель привода заслонки. Если это происходит, заслонка фиксируется в одном положении, и блок управления переводит машину в аварийный режим.
Достаточно распространенной причиной неустойчивой работы ДВС является разгерметизация во впускном тракте.
Подсос воздуха может происходить в следующих зонах и узлах:
- Местах прижимания заслонки к корпусу
- Жиклере холодного старта
- Соединительной гофрированной трубке за ДПЗД
- Стыке патрубка очистителя картерных газов и гофры
- Уплотнении форсунок
- Выводах для бензиновых испарений
- Трубке вакуумного тормозного усилителя
- Уплотнении корпуса дроссельной заслонки
Разгерметизация дроссельного узла приводит к некорректному образованию топливовоздушной смеси, а также ошибкам в работе впускного тракта. Кроме того, просачивающийся воздух, не очищенный воздушным фильтром, содержит много пыли и других вредных веществ.
Загрязнение также можно считать неисправностью. Корпус дроссельной заслонки в двигателе автомобиля непосредственно связан с системой вентиляции картерных газов. Именно поэтому на корпусе и оси со временем скапливаются маслянистые отложения.
Типичными признаками загрязнения дроссельной заслонки является отсутствие плавности ее работы, частые заедания и подклинивания. Двигатель в результате начинает работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.
Вывод
Поломка ДПДЗ — серьёзная ситуация для машины. Это устройство отвечает за подачу топлива в двигатель и при неисправностях может привести к критической ситуации. При обнаружении признаков поломки желательно заменить датчик, но в некоторых случаях ремонт позволяет решить проблему быстрее и дешевле. Следует соблюдать порядок действий и использовать только оригинальные запчасти.
Диагностика и ремонт датчика положения дроссельной заслонки
В представленной статье будет рассмотрено устройство датчика положения дроссельной заслонки, диагностика и симптомы неисправностей ДПДЗ, а так же его ремонт.
Устройство датчика положения дроссельной заслонки
Итак, если Вы задались вопросом, каким образом устроен датчик положения дроссельной заслонки, то стоит сначала рассмотреть принцип его работы.
Датчик положения дроссельной заслонки относится к типу датчиков резистивного типа. Данное название обуславливает принцип его работы, а именно, если разобрать данный датчик, то внутри мы обнаружим подвижной элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы. К одному из концов данной дорожки подается питающее напряжение, другой конец дорожки соединен с массой, а с подвижного ползунка снимается выходной сигнал.
Неисправность датчика положения дроссельной заслонки:
Какие же неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности связанные с перетертыми проводами, подходящими к датчику и т.п. то можно выделить главную и наиболее часто встречающуюся неисправность датчиков данного типа, а именно это износ резистивного слоя на дорожках по которым скользит ползунок. Как правило, износ наблюдается на начальном участке движения ползунка в связи с наиболее частым использованием данного участка. Если Вы разобрали датчик дроссельной заслонки, то в большинстве случаев износ резистивного слоя будет заметен в ходе визуального осмотра, как на представленном фото.
На датчик подается напряжение 5В с ЭБУ автомобиля, однако при измерении напряжения Вы увидите, что на датчике напряжение варьируется от 0,3-0,5 В в одном положении и до 3,7-4,8 В в полностью открытом положении дросселя. Это сделано для того, чтобы ЭБУ могло идентифицировать неисправность в цепи датчика, будь то КЗ или обрыв.
В отдельных моделях автомобилях могут применяться датчики положения дроссельной заслонки с инверсной выходной характеристикой, то есть напряжение при закрытом дросселе будет максимальным, а по мере открытия дросселя оно будет падать.
Так же следует обратить внимание, что на автомобилях, где положение дроссельной заслонки задаётся при помощи электропривода ( в народе известная, как «электронная педаль») в указанных моделях положение дроссельной заслонки определяется при помощи не одного, а сразу двух потенциометров которые объединены в одном устройстве. При этом не имеет значения задает ли электронная педаль положение только в режиме холостого хода или во всем диапазоне
Один из двух потенциометров имеет инверсную выходную характеристику, а второй прямую выходную характеристику. На подобных системах, так же можно встретить концевой микро-выключатель который срабатывает в момент, когда педаль акселератора полностью отпущена водителем.
Как обнаружить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:
– неисправность датчика положения дроссельной заслонки можно легко определить при помощи сканера, мотортестера или простого мультиметра. В данной статье мы рассмотрим пример обнаружения неисправности при помощи сканера.
Обратите внимание, что все приборы кроме мотортестера, не смогут обнаружить неисправность в виде износа резистивного слоя кроме очень сильных и протяженных участков, т.к. как правило только мотортестер успевает отобразить диаграмму в корректном виде, сканер в следствии низкой скорости обмена с ЭБУ не сможет обнаружить поврежденные участки небольшой протяженностью занимающие в диаграмме место с десятые секунды
Итак, зайдите в сканере в режим снятия параметров в режиме реального времени, после чего перейдите в раздел снимающий показания положения дроссельной заслонки в процентном соотношении или вольтаж на датчике, после этого начните медленно открывать дроссельную заслонку и следите за выходными сигналами со сканера. Наиболее удобно снимать данные показания в режиме осциллограммы, если конечно Ваш сканер поддерживает данную функцию. Данные с датчика должны расти медленно без скачков и резких падений. В случае если нарастание сигнала имеет резкие провалы или рост, то это свидетельствует об износе резистивного слоя на дорожках датчика.
