Как проверить датчик скорости? Простые способы
Казалось бы, просто ответить на вопрос: как проверить датчик скорости? Однако даже для проверки на первый взгляд простого элемента существует несколько методов. Как осуществить данную процедуру не прибегая к услугам специалистов? Не работает и хорошо . Но это совсем не так, при некорректной работе датчика скорости передаются неправильные данные, что, в свою очередь, нарушает работу силового агрегата, и целого ряда узлов машины.
Этот элемент высылает сигналы на датчик, который отвечает за регулировку оборотов холостого хода, подачу воздуха, проходящего через дроссельную заслонку. Стоит отметить, что увеличение скорости движения автомобиля приводит к повышению частоты сигнала от датчика скорости на регулирующие двигатель элементы.
Как определить, что сломался именно он?
Как проверить датчик скорости?
Какие рабочие моменты свидетельствуют о его выходе из строя?
- нет стабильной работы двигателя на холостом ходу;
- спидометр работает некорректно или вообще не работает;
- завышенный расход топлива;
- снижены характеристики тягового усилия силового агрегата.
Если на автомобиле установлен бортовой компьютер, он может выдавать ошибку об изменении сигналов на датчике скорости до нуля.
Из-за чего ломается и как проверить?
Наиболее частой причиной поломки является нарушение целостности электрической цепи. Поэтому ее нужно проверить. Первым делом осматриваем все контакты, разбираем и зачищаем от окисления
Проводах возле фишек нужно уделить особое внимание, наиболее часто провода рвутся именно там
Проверяем величину сопротивления, оно должно быть около одного Ома. Если проблема нашлась, и проблема была решена, то следует приступить к проверке работоспособности датчика. Существует несколько типов датчиков, работающих на разных принципах: Холла, индуктивные, язычковые.

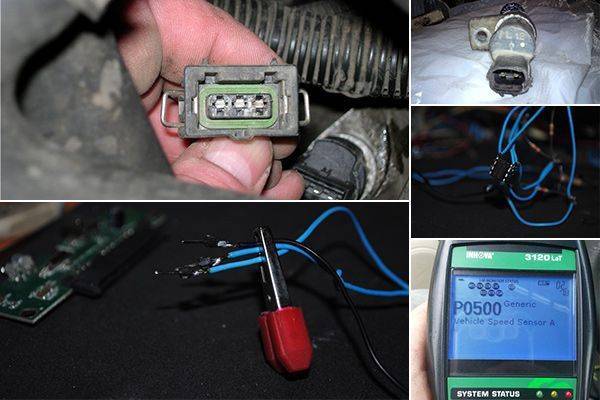

Проверка датчика скорости
Датчики имеют несколько контактов: напряжение, заземление, сигнал импульса. Первым делом проверяем наличие напряжения на контактах и функциональность заземления.
Сигнал импульсного характера, прозваниваем с прокручиванием, при этом он должен колебаться от 0,5 до 10 Ст.
Для проверки датчика нужно сделать следующее
- Снимаем датчик измерения скорости;
- При помощи мультиметра определяем принадлежность контактов. Находим контакт, выдает импульсный сигнал. Крепим к нему плюс, а минус на борт машины;
- Начинаем потихоньку проворачивать датчик. При этом замеряем величину сигнала на выходе. При увеличении скорости вращения датчика, величина напряжения должна быть пропорционально выше.
Это был первый способ, который осуществляется со снятым датчиком.
Теперь рассмотрим вариант 2,
когда датчик находится на борту автомобиля (без снятия):
- Поднимаем авто домкратом с одной стороны, чтобы колесо не касалось земли и свободно проворачивалось;
- Также контакты на датчике сопрягаем с мультиметром;
- Начинаем вращать и анализируем полученные значения;
- Если на вольтметре происходят изменения в напряжении и частоте, то элемент исправен.
Самый простой способ заключается в следующем:
- Провод, передающий импульсы отключаем от датчика;
- Берем лампочку;
- Плюс устанавливаем на клемму аккумулятора;
- Второй контакт подключаем к контакту сигнала на датчике.
- Вывешиваем колесо, для свободного вращения;
- Проворачиваем колесо.
Если лампочка начинает моргать, значит, рабочий элемент.
В этой статье мы рассмотрели тему: как проверить датчик скорости. Таким образом, вполне реально самостоятельно определить рабочий или нерабочий датчик скорости. После проверки можно принять решение о замене элемента.
Как проверить датчик скорости
Как проверить датчик скорости
Если двигатель вашего автомобиля глохнет в режиме холостого хода, то скорее всего вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки датчика положения коленвала , датчика положения дроссельной заслонки , датчика холостого хода и датчика массового расхода воздуха , а теперь также рассмотрим проверку датчика скорости своими руками.
Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, который обходит дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.
Как определить, что датчик неисправен:
Отсутствует стабильность холостого хода;Неправильно функционирует или вообще не функционирует спидометр;Увеличенный расход топлива ;Сниженная тяга двигателя.
Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.
Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?
На автомобилях ВАЗ, а также на других, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но также есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА, работающий по эффекту холла. Сам датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.
Проверка датчика скорости
Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. При этом напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.
Способ 1
Демонтируем датчик скорости;Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.
Способ 2 (не снимая с автомобиля)
Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;Соединяем контакты датчика с вольтметром;Вращаем колесо и диагностируем, появляется ли напряжение.
Если есть напряжение и частота в Гц, то датчик скорости работает.
Способ 3 (контролькой или лампочкой)
Отсоединяем от датчика импульсный провод;С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)Одно колесо вывешиваем как в предыдущем способе;Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.
Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.
Проверка привода датчикаПоднимаем на домкрат машину, чтобы вывесить любое переднее колесоИщем пальцами привод датчика, который торчит из коробкиНогой вращаем колесо.
Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.
Проверка ДС с язычковым переключателем
Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.
Проверка индукционного ДС
Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.
Как устранить проблему
После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию. Возможны следующие варианты устранения:
- Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
- Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
- Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).
Ремонт датчика
Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.
Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие
Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея
По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого
По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.
Заключение
Поломка датчика скорости является некритичной, однако достаточно неприятной проблемой. Ведь от его нормальной работы зависят не только показания спидометра и одометра, но и увеличивается расход топлива, а двигатель работает не на полную мощность. Кроме этого, в принудительном порядке отключаются отдельные системы автомобиля, что может повлиять, в том числе, на безопасность движения, как в городском режиме, так и на трассе. Поэтому при выявлении проблем с датчиком скорости желательно не затягивать с их устранением.
Возможно вам также будет интересно узнать:
- Не работает спидометр на Приоре
- Не работает спидометр и одометр Хендай Санта Фе 2
- Замена датчика скорости ВАЗ 2110
С этим читают
Описание ДС
Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.
Конструкция и принцип действия
Конструктивно по схеме эта деталь состоит из:
- привода спидометра;
- корпуса;
- а также самого контроллера с разъемом для подключения к бортовой сети.
Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.
По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.
Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.
Признаки неисправности
Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.
Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:
- спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
- в работе двигателя, в частности, на холостых оборотах проявляются сбои;
- увеличился расход топлива;
- работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
- двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
- если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
- в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
- в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).
Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.
Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.
Диагностика и ремонт механического спидометра
- Для диагностики вам понадобятся:
- моторчик на 12 Вольт;
- плоская и крестовая отвертки;
- фонарик; домкраты и подставки;
- инструкция по ремонту или обслуживанию вашего автомобиля.
Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.
Читать дальше: Размер ступицы волга 3110
Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.
Диагностика и ремонт электронного спидометра
Для диагностики и ремонта вам понадобятся:
- плоская и крестовая отвертка;
- тестер;
- набор ключей;
- сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).
Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.
Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.
Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.
Диагностика
Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.
Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».
Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.
В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.
Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.
Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.
В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.
Проверка
На машинах ВАЗ и ряде других авто установлен датчик скорости, работающий на эффекте Холла. Он выдает шесть импульсов за оборот. Но существуют и другие устройства — индуктивного или язычкового типа.
Наибольшего внимания заслуживает стандартный вариант контроллера, функционирующего на эффекте Холла.
Устройство имеет три контакта — импульсный, заземляющий и напряжения. При этом в распоряжении автовладельцев три метода проверки.
Первый вариант:
- Снятие датчика скорости с машины.
- Перевод мультиметра в позицию изменения напряжения (Вольт).
- Определение назначения контактов (распиновка).
- Поиск вывода, на который поступает импульсный сигнал.
- Подключение к этому выводу «плюса» мультиметра. «Минус» подключается к земельному выводу (можно использовать корпус авто).
- Вращение вала и контроль показаний вольтметра. Чем больше скорость прокручивания, тем выше уровень напряжения.
Чтобы упростить процесс вращения, на ось датчика скорости надевается небольшой кусок трубки (к примеру, виниловой изоляции).
Второй метод (подходит для датчиков, работающих на эффекте Холла) без съема:
- Проверка, что контролер подключен.
- Поднятие одного колеса машины. Цель — оторвать его от поверхности для удобного вращения.
- Подготовка мультиметра — перевод шкалы на измерение напряжения.
- Подсоединение щупов к контактам, таким же способом, как описано выше.
- Вращение колеса, отсоединенного от поверхности, и оценка полученных результатов.
Уровень напряжения и частоты должны меняться. Это свидетельствует об исправности датчика скорости. Если показания остаются неизменными, устройство вышло из строя.
Третий метод – с контрольной лампой:
- Подготовка контрольной лампы и включение зажигания.
- Поднятие колеса авто для дальнейшего вращения.
- Подсоединение одного провода к плюсу АКБ, а второго — к сигнальному контакту ДС;
- Вращение колеса и наблюдение за лампочкой.
Если при вращении колеса заметно моргание лампы, это свидетельствует о исправности датчика скорости.
Четвертый способ – с контрольной лампой и снятием датчика скорости:
- Снимите контролер со штатного места.
- Соберите схему, показанную ниже.
- Подключите провода к контактам, согласно распиновки ниже.
- Подключаем одну клемму к массе, вторую к плюсу АКБ. Последнее может быть не только для автомобиля – можно использовать любой источник питания на 12 В.
- Возьмите отрезок тормозной трубки и наденьте ее на шток датчика. Для удобства контроля за количества оборотов накрутите на трубку изоленту, как показано ниже.
- Начинайте вращать шток с помощью трубки. Как правило, за один оборот лампочка должна замигать 6 раз, но все зависит от марки авто.
Не работает датчик спидометра: причины
Неисправности ДСА обычно вызваны разрывами цепи, повреждением или окислением контактов.
Конструктивно сам датчик скорости автомобиля достаточно надежен (рассматривая датчик скорости, схема устройства достаточно проста).
Также важно учитывать и тот факт, где стоит датчик скорости. Расположение в подкапотном пространстве на КПП не позволяет исключать замасливание, попадание технических жидкостей, воды и грязи и т.д
- На начальном этапе необходимо проверить проводку и контакты на предмет целостности. Что касается контактов, необходимо произвести их чистку и смазку (подойдет смазка типа Литол);
- Провода на датчик скорости обычно разрываются около штекера в месте изгиба, так как проводка перетирается и трескается изоляция;
- Параллельно рекомендуется проверить сопротивление в цепи заземления. Нормой является показатель 1Ом.
Если дефектов проводки и контактов не обнаружено или рассмотренные выше методы не позволяют устранить неполадку, необходимо проверить датчик скорости на работоспособность.
Ремонт и замена
Демонтаж производим по схеме:
- Обесточиваем машину, сняв разъем «-» с АКБ;
- Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
- Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
- Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.
Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.
Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.
Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.
Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».
Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.
Замена датчика скорости ВАЗ 2110
Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:
- ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
- находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;
- чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
- ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
- устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.
При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.
Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера
При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой
Меняем электронный датчик
1.Обесточиваем бортовую цепь авто.
2.Отверткой ослабляем хомут гофры, и снимаем ее.
3.Отсоединяем провода от ДС, отодвинув защелку.
4.Ключом на 10 откручиваем гайку крепления датчика.
5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.
6.Подсоединяем гофру.
7.Подключаем клемму массы.
Источники
- https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html
- https://osensorax.ru/dvizhenie/datchik-skorosti-vaz-2110
- https://autoadvisor.ru/kak-proverit-datchik-skorosti.html
- https://zamanuha66.ru/shema-spidometra-vaz-2110-inzhektor/
- https://remont-inomarki.ru/datchik-skorosti-na-vaz-2110.html
- https://nadouchest.ru/raspinovka-razjoma-datchika-skorosti-vaz-2110/
- https://ladafakt.ru/zamena-datchika-skorosti-vaz-2110.html
- https://labavto.com/vaz/2110/datchik-skorosti/
- https://www.vazzz.ru/gde-datchik-skorosti-na-vaz-2110/
- http://mylada.net/remont/zamena-datchika-skorosti-na-vaz-2110-2112.html
Проведение самостоятельных тестирований
Перед проверкой счётчика водителю советуют отдельно убедиться в том, что напряжение с электричеством поступает ко всем контактам. Главное – помнить, что функционирование прибора опирается на эффект Холла. Контакт, отвечающий за передачу импульсов, проверяют только во время кручения. Если кручения нет, то и напряжение на прибор не передаётся.
0,5-10 В – норма по показателям, когда проводят проверку мультиметром. Существует три способа для самостоятельной проверки датчика.
С предварительным демонтажем устройства.
Мультиметр используют, чтобы найти тот контакт, через который ведётся подача импульсов. Минусовой щуп замыкают на корпус авто, а плюсовой – на сам измерительный прибор. Следующий этап включает вращение самого датчика, с сохранением малой скорости. Следующий этап – появление небольшого напряжения у мультиметра. Чем выше скорость вращения прибора – тем больше напряжение, с которым работает датчик.
Датчик демонтируется, только если зажигание выключено. Иначе велика вероятность перегорания устройств в момент разъединения контактов.
При втором способе можно не снимать приспособление.
Используем домкрат, приподнимая одно из ведущих колёс. У мультиметра щупы зажимают на контактах прибора. После этого колесо начинают вручную вращать. Тогда на контактах появится напряжение, тут же отображённое в мультиметре. Увеличение скорости приводит к большему напряжению. Если ничего не происходит – велика вероятность, что датчик придётся заменить, поскольку он неисправен.
Ещё один вариант – когда мультиметра нет, но проверку провести необходимо.
В этом случае для использования подходит контрольная лампочка, на 12 В. Действия проводятся в таком же порядке, что и для второго метода. К устройству подсоединяют лампочки, а не контакты мультиметра. Лампочка загорится, когда колесо начнут вращать, если с прибором всё в порядке.
Когда выбирают второй и третий варианты проверки, одновременно рекомендуется изучать и привод устройства. Его легко отыскать на ощупь. Стабильность привода легко проверить, когда одно из колёс вращается.
Замена датчика скорости ВАЗ 2110: подробная инструкция к действию.
- Предварительно обесточив автомобиль (сняв провод с минусовой клеммы АКБ), сдавите к центру дужки, расположенные по бокам датчика, и отсоедините от него колодку проводов.
- Демонтируйте датчик скорости, просто выкрутив его против часовой стрелки (руками или с помощью ключа на «21», и установите на его место новый.
- Закрутите датчик до упора, присоедините к нему колодку проводов, соблюдая полярность.
Будьте аккуратны! В процессе таких, казалось бы, несложных работ очень велика вероятность повреждения штока привода и попадания его обломка внутрь привода.
Если избежать его все же не получилось, действуйте следующим образом:
открутите крепление привода спидометра (гайку вместе с шайбой) ключом на «10»;
легкими расшатывающими движениями пробуйте вытащить его на себя, если не получается – помогите себе накидным ключом на «14», главное, не выроните шток, в противном случае придется разбирать всю КПП;
дальнейшие действия зависят от удачи и вашего желания. Можно просто заменить шток (при покупке обязательно сравнивайте его маркировку с вышедшей из строя деталью, так как количество зубьев на шестерне может быть разным), а можно все же попробовать извлечь обломок, особенно, если он пластмассовый: на огне раскалите проволоку и проткните ею обломок, подождите пока проволока остынет и выньте ее вместе с пластмассой. Если внутри остались более мелкие детали, их можно попробовать выковырять шилом или ножницам, в случае неудачи – шток меняется.
Важно! Новый резиновый уплотнитель перед установкой промазывается моторным маслом, а сам шток – красным герметиком, ведь в приводе он больше ничем не фиксируется
