Диагностика вибрирующего мотора
Все связанные мероприятия с диагностикой и ремонтом двигателя, при отсутствии навыков и знаний устройства автомобиля, лучше всего доверить профессионалам. Неопытные водители могут только ухудшить образовавшуюся проблему. Если человек отлично разбирается, присутствует дополнительное оборудование, то можно сделать следующее:
- диагностировать функциональность агрегата топливоподачи (карбюратора или инжектора);
- оценить показания тахометра и датчика давления. Сравнить получившиеся данные с заявленными производством;
- протестировать крепления и герметичность тяжёлых механизмов и агрегатов автомобиля;
- при наличии компьютерного оборудования, осуществить полную диагностику.
Зачастую придётся регулировать систему топливоподачи и сам двигатель транспорта, а это требует большого количества знаний. Начинающему специалисту без определённого набора инструментов справится будет сложно, но возможно. Прежде всего нужно выучить теорию. Некоторые виды работ без специального образования и разрешения сделать не получится. В их число входит ремонт цилиндро-поршневой группы.
Причины вибраций дизеля
Если этого не происходит, тогда вибрация дизеля на холостом ходу может быть вызвана рядом причин, среди которых наиболее распространены:
- неисправности ЦПГ или ГРМ в одном цилиндре;
- большие разбежности по компрессии в цилиндрах;
- повреждение подушек крепления двигателя;
- неисправности ТНВД или дизельных форсунок;
- ошибки при выставлении меток зубчатого ремня ГРМ;
- неверно выставленный угол опережения впрыска;
В одних случаях дизель на холостых оборотах интенсивно вибрирует без особых признаков неисправности, позволяя нормально эксплуатировать авто под нагрузкой. При более серьезных проблемах дизельный мотор откровенно троит на холостом ходу и дымит, под нагрузкой не развивает мощность, увеличивается расход дизтоплива и моторного масла.
Подушки крепления дизельного двигателя
Данную неисправность следует определять путем анализа интенсивности вибраций на холостом ходу до и после прогрева, а также в процессе работы дизеля под нагрузкой. Зачастую дизель трясет по вине подушек независимо от температуры ДВС. Вибрации проявляются не только на холостом ходу , но заметно уменьшаются в режиме средних оборотов.
Диагностируют проблему следующим образом. Капот открывают, водитель трогается на автомобиле, двигаясь вперед, затем повторяет аналогичное движение назад. Это необходимо для раскачки ДВС на подушках. В это время помощник стоит рядом и оценивает смещения мотора. Нужно выявить возможные отклонения при раскачке на подушках вперед и назад.
Прекращение работы одного из цилиндров
В данном случае дизель на холостом ходу вибрирует намного сильнее (троит). Причин может быть много, начиная от завоздушивания системы топливоподачи, закокосовки дизельной форсунки или выхода из строя свечи накала до прогара поршня или клапана. Проблема неработающего цилиндра может уйти после прогрева дизеля, так и проявляться в процессе дальнейшей езды. Для более точного определения необходимо проверить наличие подачи в цилиндр топлива, а также проверить компрессию путем замера давления внутри цилиндра.
Разборс показателей компрессии
В процессе эксплуатации мотор изнашивается неравномерно. Разная компрессия в цилиндрах дизельного двигателя способна вызвать вибрации в режиме холостого хода. Все цилиндры при этом работают, но воспламенение смеси может происходить как с опережением, так и с задержкой. Это приводит к дисбалансу, особенно заметному на холостых оборотах во время прогрева.
После выхода мотора на рабочую температуру и под нагрузкой вибрации уменьшаются или пропадают, так как увеличение тепловых зазоров с нагревом ДВС повышает компрессию в цилиндрах. Для определения неисправности необходимы замеры компрессии в каждом цилиндре и сравнение показателей с допустимыми нормами.

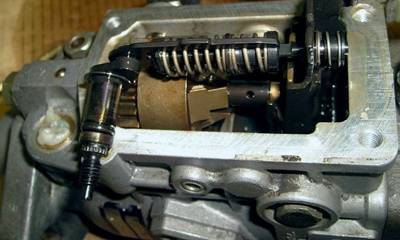

ТНВД и дизельные форсунки
В режиме холостого хода за подачу топлива и поддержание холостых оборотов отвечает ТНВД. Недостаточное количество или перелив солярки приведет к вибрациям на холостом ходу. Зачастую после прогрева мотора повышенные вибрации исчезают. Если мотор сильно трясет или на рабочих температурах тряска не проходит, тогда насос нужно регулировать.
Многие топливные насосы высокого давления конструктивно имеют специальные регулировочные винты. Этими винтами определяется подаваемый объем дизтоплива для поддержания заданных производителем ДВС холостых оборотов конкретного двигателя. Необходимо отметить, что самостоятельно регулировать обороты без надлежащего опыта не рекомендуется.
Забитые или неисправные топливные форсунки также могут быть причиной того, что дизель сильно вибрирует на холостом ходу. ТНВД в этом случае подает достаточное количество дизтоплива для поддержания холостых оборотов, но форсунка неэффективно дозирует солярку.
Проблемы с фазами газораспределения
Появление вибраций дизельного двигателя на холостых оборотах после проведения работ по замене приводного зубчатого ремня ГРМ может свидетельствовать о том, что ремень выставлен неправильно. Ошибка на один «зуб» приводит к тряске мотора. Большее смещение требует немедленной остановки двигателя для предотвращения серьезных последствий.
Другие причины
В списке возможных причин, которые приводят к повышению интенсивности вибраций дизеля на холостом ходу, отмечают:
- разницу в весе поршней (часто проявляется после ремонта);
- биение коленчатого или распределительного вала;
- нарушение баланса по причине неисправностей маховика;
Напоследок стоит добавить, что эксплуатация дизельного двигателя, который сильно вибрирует на холостых и других оборотах, пагубно сказывается на ресурсе агрегата и навесного оборудования. Неисправности, которые вызывают сильные вибрации, требуют немедленного устранения.
Крепление ДВС
Обусловлена сильная вибрация двигателя на холостых оборотах может быть плохим креплением силовой установки к кузову. В некоторых случаях удается выявить поломки защитной подушки, через которую крепится мотор. Диагностику желательно проводить вместе с помощником, который будет последовательно переключать ступени на КПП. Наблюдатель, заглядывающий под капот, выявляет, на каких передачах проявляются проблемы.
Даже после замены подушек дрожь не всегда покидает автомобиль. Это связано с необходимостью правильной настройки и регулировки креплений.
Выход из строя может быть для любой из четырех опор (задней, передней, нижней или верхней). Однако, практика показывает, что наиболее уязвимой является передняя опора. На нее воздействует увеличенная статическая и динамическая нагрузка. Как только происходит поломка одной из подушек, то, если не принимать мер, быстро сломаются остальные.
Для начинающих водителей не всегда очевидна вибрация на руль на холостых, поэтому рекомендуем периодически проходить диагностику в специализированных мастерских или у опытных мастеров. В противном случае не избежать неприятностей. Если решите искать причину самостоятельно, то нужно действовать методом исключений, продвигаясь от простых причин к сложным.
Какие последствия могут быть для машины?
Когда потряхивает мотор, это может быть нехорошим знаком. Для автомобиля большую угрозу представляет низкое количество оборотов. Это приведёт к неправильной работе механизмов двигателя и как следствие, быстрому изнашиванию некоторых важных элементов. Водителю автомобиля с бензиновым мотором, нужно не допускать сильного снижения оборотов в минуту. 2000 тысячи можно считать за дедлайн. При въезде на высокие и резкие подъёмы, переключать передачу на пониженную. Ощущение вибраций является неприятным сигналом для автовладельца.
Стоит помнить, что на ресурс мотора могут влиять, казалось бы, такие мелкие элементы, как подушки двигателя внутреннего сгорания. Их не считают за важнейшие элементы и приобретают дешёвые версии, которые могут навредить двигателю. Также можно отметить ремень ГРМ, топливные насосы, как и в случае с подушками, не нужно на них слишком сильно экономить. В конечном итоге, ремонт двигателя обойдётся гораздо дороже, чем покупка хорошего ремня ГРМ.
Основные причины вибрации дизельного мотора
Хотя небольшой уровень вибрации присутствует и на холостых, до момента как двигатель не прогреется до рабочей температуры.
Причем в зимний период явление это усугубляется и ощущается гораздо сильнее.
Дизель, в отличие от бензинки, по определению, характеризуется более высоким уровнем вибрации, которая с прогревом агрегата заметно уменьшается.
Тем не менее, когда есть нарушения в работе силовой установки или какая-то неисправность, то эта самая вибрация чувствуется уже и на холостых оборотах, даже когда датчик температуры уже ушел в рабочую зону.
Более того, когда сама вибрация сильно ощущается, это прямо свидетельствует о неисправности в моторе, несвоевременное устранение которых чревато серьёзными проблемами в дальнейшем и возможным капитальным ремонтом.
Именно поэтому обладателям машин с дизелями, желательно знать о наиболее распространённых причинах, вызывающих повышение степени вибрации.
Полезно знать, что диапазон холостых оборотов, находится в пределах от 680 до 780 в минуту.
Кстати, в сравнении с бензиновыми «собратьями, у которых этот параметр намного больше (800-900 об/мин), вибрация дизеля явно чувствуется непосредственно водителем, держащим руками рулевое колесо. Хотя повышенная вибрация чувствуется не только водителем, но и пассажирами, так как она передаётся в салон.
Сильная вибрация должна исчезать на рабочей температуре, если он, конечно двигатель, является исправным.
В противном случае повешенная вибрация может быть вызвана:
1. Различными показателями компрессии в цилиндрах;
2. Неверно установленным опережением впрыска;
3. Неисправностями в поршневой группе;
4. Сбоями газораспределительного механизма (ГРМ);
5. Также нельзя исключать наличия проблем в форсунках и ТНВД.
Ещё дизель в определённых условиях может вибрировать на холостых оборотах, вследствие каких-то иных проявлений, и при отсутствии неисправностей на высоких оборотах двигатель начинает работать стабильно.
У меня все! Спасибо за внимание! Кому было интересно и познавательно, ставим палец вверх. Подписываемся на каналТУТ!Впереди еще много всего нового и интересного! Источник
Опоры двигателя
Их еще называют «подушками». Предназначение этих деталей – смягчение вибрации, которую мотор может передавать на кузов. На самых современных автомобилях опоры заполняют маслом. Если они треснули, рассохлись, смазка вытечет и деталь функционировать не будет. В итоге движок начинает соприкасаться с кузовом и передавать ему вибрацию. Причем в движении это не так заметно. Почему? На ходу мотор немного отклоняется и отходит от кузова. А при остановке вновь на него ложится.
Но не только масляные, обычные опоры со временем тоже теряют свои свойства из-за старения материала изготовления – резины. Тут есть нюанс: в жару подушки размягчаются, и вибрация как бы пропадает. Но в холод резина дубеет и машину начинает трясти с новой силой. Исправить ситуацию можно заменой опор, причем всех сразу. Проблема здесь только одна: оригинальные детали дороги, аналоги служат недолго или плохо выполняют свою функцию. Чтобы проверить целостность опор на авто с АКПП, переведите селектор при нажатом тормозе в положение P или N, а потом в D. Если в последнем случае вибрация ощущается сильнее, подушки нужно менять.
Причины вибрации двигателя на холостом ходу
Двигатель внутреннего сгорания в принципе работает неравномерно. Это обусловлено особенностями его конструкции: энергия расширяющихся газов передается на коленчатый вал толчками (при четырехтактном цикле только один ход поршня является рабочим). Вибрация двигателя также объясняется наличием поступательно движущихся деталей цилиндропоршневой группы (это поршни и шатуны). Таким образом, ДВС обречен на вибрацию, которую можно только снижать.
Конструктивно неравномерность движения уменьшается за счет:
- увеличения количества цилиндров,
- совершенствования рабочего цикла,
- балансировки движущихся деталей.
Для уменьшения степени неравномерности вращения коленчатого вала (КВ) применяются маховики, а для борьбы с крутильными колебаниями — демпферы
Основные причины вибрации двигателя на холостом ходу:
- неравномерная работа цилиндров мотора;
- неправильная балансировка деталей;
- нарушение креплений тягового агрегата.
Неравномерная работа ЦПГ может быть вызвана:
- разной компрессией в цилиндрах;
- неисправностью системы зажигания;
- неправильной работой топливной системы;
- неверной настройкой угла опережения зажигания (или угла опережения впрыска — на дизеле).
Нарушение балансировки происходит, как правило, при неправильной сборке машины. На некоторых авто предусмотрена самостоятельная подгонка шатунно-поршневой группы по весу. Возможно, неправильно установлен маховик — перевернут на 180. Ошибка в установке балансировочного вала недопустима.
Возможные причины
- Неравномерная компрессия в цилиндрах. Из-за снижения компрессии не происходит эффективное сгорание топливовоздушной смеси, вследствие чего поршень в проблемном цилиндре не получает должного ускорения. Причина вибрации на холостых оборотах в таком случае в уменьшении инерционного движения поршня на такте рабочего хода.
- Пропуски зажигания в 1 либо сразу нескольких цилиндрах. Как и в случае с потерей компрессии, по причине плохого сгорания ТПВС поршень не получает должного ускорения, что приводит к неравномерному вращению коленчатого вала.
- Неисправность двухмассового маховика. В исправном состоянии демпфер крутильных колебаний позволяет снизить нагрузку на коленчатый вал и элементы трансмиссии. В случае выхода из строя наблюдаются вибрации двигателя, сопровождающиеся характерным громыханием.
- Износ подушек двигателя. Мотор в подкапотном пространстве удерживается на нескольких сайлентблоках. В случае трещин, надрывов резиновых демпферов вибрации будут передаваться на кузов и четко ощущаться в салоне.
- Износ привода уравновешивающих валов и самих балансиров. Износ подшипников, растяжение цепи, неправильная регулировка натяжителя приводят к повышению шумности и вибрациям.
Подушки двигателя
Как определить, что причина дисбаланса именно в подушках?
- Визуально осмотрите сайлентблоки крепления двигателя. Резиновый демпфер не должен отслаиваться от металлических элементов, иметь глубокие трещины.
- Используя подкатной домкрат и небольшую резиновую проставку, поочередно поддомкратьте двигатель со всех сторон установки подушек (точка опоры должна быть как можно ближе к месту расположения демпфера). После каждой смены положения точки опоры наблюдайте за работой мотора. Вибрация должна заметно уменьшиться при поддомкрачивании двигателя вблизи порванной подушки.
Компрессия
Вибрация, связанная с потерей компрессии в первую очередь проявит себя на холодную. По мере прогрева металлические детали расширяются, уменьшая тем самым зазоры, через которые происходит прорыв выхлопных газов. Неравномерность компрессии в цилиндрах – естественное явление для двигателя с пробегом больше 100 тыс./км. Но для нормальной работы разброс не должен превышать 0,5-1 кгс/см2. При больших значениях на холодную уже могут наблюдаться вибрации.
Проверять компрессию следует на холодном двигателе. Узнать, какая компрессия должна быть в двигателе, можно из руководства по ремонту и эксплуатации вашего автомобиля. Вслед за проверкой можно определить, что именно стало причиной потери компрессии: проблема с ЦПГ либо деталями ГРМ. Для этого залейте в проблемный цилиндр 25-30 мг моторного масла, после чего повторите замеры. Если компрессия выровняется, причина в износе ЦПГ. Отсутствие изменений свидетельствует о проблемах с ГРМ. Более точную диагностику причины вибраций на холостых можно осуществить пневмотестером.
Пропуски зажигания
Самодиагностика современных ЭБУ двигателя позволяет определить номер цилиндра, что значительно облегчает поиск причины вибраций на холостом ходу. Множественные пропуски свидетельствуют о периодических проблемах сразу в нескольких цилиндрах. Из термина отнюдь не следует, что причина перебоев в работе именно в системе зажигания, так как ЭБУ определяет пропуски зажигания по неравномерности вращения коленчатого вала. Какие элементы чаще всего становятся причиной пропусков зажигания и повышенной вибрации?
- Топливные форсунки (ТПВС переобогащенная или слишком бедная).
- Свечи зажигания. К перебоям в подаче искры приводит масляный нагар на свечах, эрозия электродов, нарушение керамической изоляции, неправильный воздушный зазор.
- Высоковольтные провода.
- Катушка зажигания/модули зажигания.
- Блок управления двигателем.
Не стоит забывать о проблеме подсоса воздуха и многих других причинах, из-за которых двигатель троит, а на кузов передается вибрация. В любом случае мы рекомендуем переходить к поиску неисправностей только после считывания кодов ошибок.
Причины возникновения вибраций
Если повышение оборотов и прогрев двигателя не приводят к уменьшению или полному исчезновению вибрации, то в таких случаях причинами ее возникновения могут быть:
- в газораспределительном механизме или в одном из цилиндров поршневой группы возник дефект;
- параметры компрессии в цилиндрах значительно отличаются;
- опора ДВС получила повреждение;
- возникла неисправность в топливном насосе высокого давления;
- неисправны дизельные форсунки;
- некорректно выставлены метки ремня ГРМ;
- некорректно выставлен угол опережения впрыска.
Возникшая из-за некоторых из указанных причин вибрация позволяет эксплуатировать автомобиль практически без ограничений. В других случаях дизель начинает троить, пропадает тяга, возрастает расход дизельного топлива и моторного масла, из выхлопной начинает валить дым.
Опора ДВС получила повреждение
Неисправность опоры (подушки крепления) можно определить при оценке интенсивности вибраций. Анализ надо выполнить на холостых оборотах сразу после запуска холодного ДВС и после прогрева. Оценить интенсивность вибраций нужно и в режиме работы двигателя под нагрузкой. Опоры могут стать причиной вибраций при любой температуре двигателя.
Для диагностики неисправности следует открыть капот и начинать двигаться вперед, затем назад. При таких движениях двигатель станет раскачиваться на опорах. Амплитуду смещения ДВС оценивает помощник водителя.
Важно! При резком смещении двигателя во время рывков автомобиля вперед или назад, а также при заметном смещении в одну из сторон опоры мотора необходимо заменить. Нормальным считается плавное возвратное движение ДВС при таких маневрах автомобиля
Следует также учитывать, что отсутствие внешних неисправностей опоры при визуальном осмотре не может быть гарантией их штатной работы при эксплуатации автомобиля.
Выход из строя одного из цилиндров
При такой неисправности интенсивность вибрации значительно возрастает, двигатель начинает троить. Произойти это может из-за прогоревшего клапана или поршня, проблем со свечой накала, завоздушивания топливной системы, образования кокса в сопловых отверстиях форсунок. При этом проблемы с цилиндром как могут исчезнуть после достижения двигателем рабочей температуры, так и возникнуть вновь. Диагностика проблемы заключается в замере компрессии в цилиндре и проверке подачи дизтоплива.
Различия в параметрах компрессии
Различия в параметрах компрессии возникают в силу неравномерного износа двигателя. Разброс в показателях приводит к возникновению вибрации на холостых оборотах. Дисбаланс возникает из-за того, что в продолжающих работать цилиндрах воспламенение рабочей смеси может происходить с задержкой или опережением. Такие сбои особенно чувствуются на холостом ходу при запуске холодного двигателя.
После прогрева двигателя вибрация исчезает или значительно ослабевает. Причина заключается в повышении компрессии, вызванной увеличением тепловых зазоров при повышении температуры двигателя. В таких случаях нужно провести замер компрессии в каждом цилиндре и полученные параметры сравнить с допустимыми.
Неисправность форсунок и ТНВД
Сбои в работе ТНВД, который обеспечивает подачу топлива и поддерживает холостые обороты, приводят к возникновению вибрации из-за подачи излишка или недостаточного количества топлива. Обычно после достижения двигателем рабочей температуры вибрация уменьшается или исчезает. Отрегулировать работу ТНВД необходимо в случаях, когда при прогреве вибрация не прекращается или даже усиливается.
Регулировка работы насоса высокого давления выполняется специальными винтами, которые дозируют объем топлива, необходимый для работы двигателя на холостом ходу. Объемы топлива определяются производителем, настройка требует опыта, поэтому своими силами выполнять эту работу не рекомендуется.
Изменение фаз газораспределения
Вибрации могут возникнуть после замены ремня ГРМ. В таких случаях ошибка в выставлении зубчатого ремня даже на один «зуб» вызовет сильную тряску двигателя и может привести к серьезным проблемам. Требуется сразу заглушить ДВС, чтобы избежать негативных последствий.
Другие возможные причины
Среди других причин, которые вызывают повышенную вибрацию ДВС при работе на холостых оборотах, назовем:
- биение коленвала или распредвала;
- разный вес поршней, что может случиться после проведения ремонтных работ;
- дефект маховика, изменяющий баланс.
Продолжение эксплуатации дизеля со значительной вибрацией на холостом ходу или в других режимах работы негативно скажется на ресурсе двигателя. Такие дефекты требуется незамедлительно устранять и восстанавливать штатную работу агрегата.
Причины вибрации дизельного двигателя
Дизель — двигатель повышенной вибрации. И это не удивительно: принцип, о котором говорилось в начале статьи, реализован в нем максимально. Процесс горения сосредоточен вблизи верхней мертвой точки. Высокие давление и температура обеспечивают высокий КПД и непревзойденную тягу.
Степень неравномерности вращения коленчатого вала очень высока, ее компенсируют массивным маховиком. При выпадении из работы одного из цилиндров, ощущается сильная вибрация двигателя, она гораздо заметнее, чем на бензиновой силовой установке. Холостые обороты при этом не проседают. Регулятор оборотов сразу же поднимает цикловую подачу топлива, чтобы удержать частоту. Такие неисправности, как обрыв крепления опоры, на дизеле тоже будут проявляться явственнее.
Самостоятельная настройка топливной системы дизелей (как, впрочем, и инжекторных моторов) практикуется редко. Определить неработающий цилиндр можно по тому же принципу, что и на бензиновых двигателях: следует поочередно отключать подачу топлива на форсунки. Если характер работы не изменяется, значит цилиндр неисправен.
Следует уделять особое внимание соблюдению правил сборки. Крепежные элементы должны своевременно заменяться, и затягиваться с предписанными усилиями и в определенной последовательности
Полезный материал1Не очень
ДВУХМАССОВЫЙ МАХОВИК
Симптомы выхода из строя демпфирующего маховика:
- скрип, скрежет при запуске и остановке силового агрегата;
- громыхающий звук при работе двигателя на холостом ходу;
- передающаяся на кузов и в салон вибрация (при некритичном износе только на холодную).
Причиной такого поведения становится люфт элементов пружинно-демпферной системы, которая призвана гасить крутильные колебания. На автомобилях с МКПП для проверки маховика достаточно выжать сцепление. Если двигатель стал работать ровнее и вибрации уменьшились, значит, причина нестабильной работы на холостом ходу именно в двухмассовом маховике. Владельцем автомобилей с роботизированной КПП остается полагаться на косвенные признаки и дефектовку после разборки.
СТУК И НЕРАВНОМЕРНАЯ РАБОТА НА ХОЛОДНУЮ
Ускоренный износ цилиндров, поршней – настоящая проблема многих владельцев автомобилей Volkswagen, Skoda с бензиновыми двигателя. В последнее время участились случаи задиров в цилиндрах на автомобилях Hyundai. Из-за тенденции облегчения элементов ЦПГ, уменьшения толщины поршневых колец, жарового пояса и длины юбки, перекладка поршней сопряжена с большими нагрузками. Локальные перегревы, связанные с эксплуатацией авто в условиях пробок (нарушение обдува, долгие простои на оборотах холостого хода), неправильный прогрев двигателя зимой, приводят к износу ЦПГ.
