Форсунки ГБО 4 поколения: какие лучше

Форсунки ГБО 4 поколения, какие лучше

На сегодняшний день достаточно много фирм и брендов могут представить владельцу автомобиля большой выбор инжекторов для газобаллонного оборудования. На рынке выделяются товары фирм BRC, Poletron, Matrix, Hana, OMVL, Barracuda, Keihin, ROMANI, Valtek или RAIL. Какие именно форсунки ГБО 4 поколения выбрать автовладельцу, это будет зависеть от бюджета и его машины.

Какиефорсунки ГБО лучше:

1. BRC SQ 24 MY 11

С 2011 года поступили в продажу комплекты Sequent 24 MY 11. Это практически тот же Sequent 24 MY10, только усовершенствованная модификация. Благодаря аксиальному, а не радиальному расположению отверстий, иной реализации уплотнения и крепления — удалось уменьшить габаритные размеры форсунок. Основной параметр – время открытия/закрытия форсунок BRC 2.0 — 1,6 мс. То есть эти форсунки по заявлению производителя являются одними из самых скоростных и точных. Из недостатков можно выделить лишь требовательность форсунок к качеству газа.

Газовые форсунки Poletron F-1.8) выполнены в металлическом корпусе. Игольчатый клапан (шток) обеспечивает очень точную дозировку газа. По исполнению форсунки Poletron F-1.8 бывают для одиночного монтажа, а также для монтажа в планку. Это безусловно одни из лучших форсунок из тех, что мы имеем сейчас на рынке. По мощности к форсункам подбираются жиклеры. Плунжера и втулка имеют специальное защитное покрытие от трения по всей поверхности. Время срабатывания — 1,8 мс.

Ключевые преимущества форсунки Poletron ремонтопригодность и износостойкость: Имеется ремонтный комплект. После ремонта, инжектор не требует калибровки. Срок службы в среднем 200 000км. Форсунки Poletron идентичные бензиновым, за счет этого скорость отклика 1,8 — 1,9 мл.с.

3. АЕВ – это инжекторы итальянского бренда, их можно устанавливать в ГБО любого поколения. Они разборные, скоростные – 1,9 мс. Корпус конструктора инжектора – композитный. Срок функционирования в нормальном режиме достигает 200 000 км. Именно, форсунки этого бренда рекомендуется устанавливать на ГБО 4 поколения.

4. Hana – это неразборные инжекторы, которые очень популярны среди автовладельцев. Срок эксплуатации может достигать 200 000 километров. Скорость срабатывания – 1,9 мс. Корпус конструкции инжектора – цельный металлический. Рекомендуется проводить работы по их очистке через 35-55 тыс. км, чтоб повысить срок службы. Но, стоит отметить, что необходимо с особым подходом выбирать газ, т.к. форсунки Хана слишком капризные к качеству газа.

5. Keihin – самыми лучшими в списке, относительно времени срабатывания считается именно этот японский бренд. Сопротивление составляет – 1,25 Ом. Высокая стоимость.

6. RAIL – доступная цена. Их следует настраивать каждые 10 000 км. Такие форсунки смогут работать исправно даже в морозы (от -25 до -45 градусов) и при любом качестве топлива. Могут подойти также к смеси метановой.

7. Romani – это оригинальные форсунки турецкого производства. Это новый бренд, но пререканий к качеству их функционирования еще не выявлено.

Менее популярные форсунки ГБО, которые показывают себя не с плохой стороны:

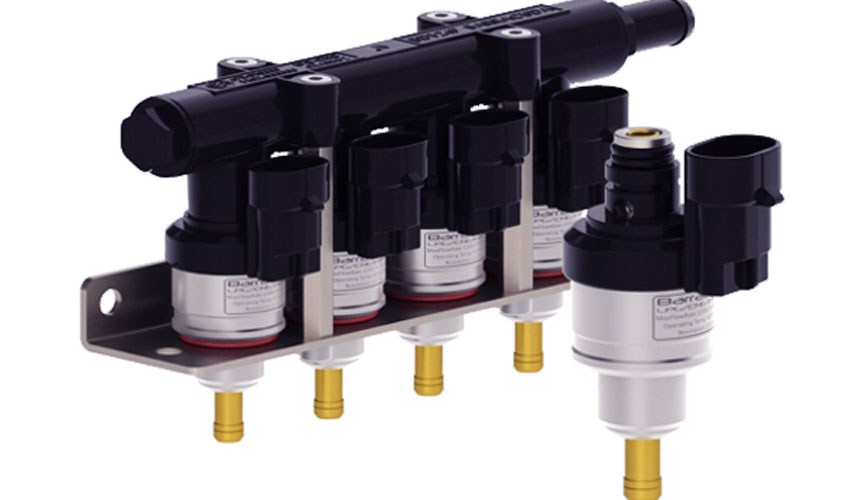

1. Barracuda – оснащены стабильной производительностью, составляющая триста миллионов циклов, т.е. это примерно 250 000 км пройденных. Корпус — не разбираемый. Присутствует средняя скорость срабатывания. Эти форсунки ГБО 4 поколения можно устанавливать в не дорогие комплектующие, к примеру, на автомобили 90-х годов выпуска.

2. Matrix – эти устройства долго выключаются, поэтому качество регулирования количества газа, сильно уступает производителю Barracuda.

3. Valtek – имеют приемлемую цену, могут прослужить от 60 000 до 80 000 километров пройденных.

4. OMVL – данный бренд можно отнести на одну ступень с Valtek и Matrix.

Рекомендуется своевременно делать диагностику своего автомобиля, а именно – каждые 10 000 км, необходимо проводить плановое тех. обслуживание ГБО и выполнять замену фильтров, очищать газовые инжекторы (очистка делается при помощи ультразвука и др. способами). В некоторых случаях, необходимо выполнять калибровку форсунок газовых.

Эти простые действия помогут продлить срок службы инжекторов для газа.

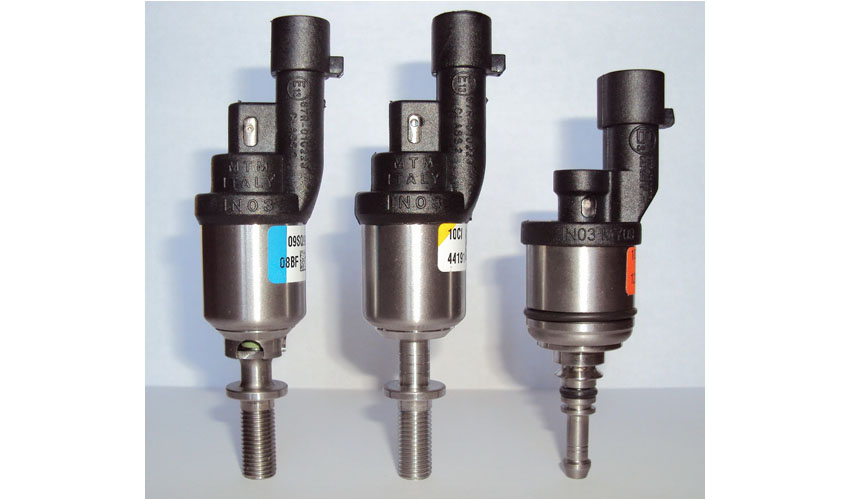

История создания BRC

В 2003-м году на смену дорогостоящим форсункам японского производства Keihin пришло первое поколение инжекторов итальянского производства brc. Внедрение собственной продукции позволило итальянской фирме значительно удешевить комплект оборудования для ГБО и занять одну из лидирующих ниш в области производителей газового оборудования.

Форсунка BRC IN03 в далеком 2003 году обеспечивала достойное, для того времени, быстродействие, была довольно надежным узлом системы и легко устанавливалась на автомобиль. Относительной особенностью инжекторов брс первого поколения стало радиальное, относительно оси инжектора, расположение отверстий для подачи газа. Крепление же к форсуночной рейки осуществлялось исключительно посредством гайки.

Но основной проблемой первых газовых форсунок итальянского производителя по прежнему оставалась высокая стоимость изделия, которая была вызвана сложностью технологического процесса производства инжектора. В 2008 году инженеры компании brc выпустили в массовое производство модифицированную форсунку IN03MY09R. Основное изменение заключалось в расположении отверстий подачи газа. На смену круговому расположению пришло расположение вдоль всего инжектора, что позволило производителю значительно упростить производство инжектора и снизить цену.

Какие газовые форсунки лучше

На рынке комплектующих для ГБО сегодня представлено большое количество продуктов. Что касается газовых форсунок, можно выделить продукцию Valtek, Hana, OMVL, Barracuda, Keihin, Matrix. Указанные решения относятся к начальному и среднему ценовому сегменту, что позволяет им пользоваться широкой популярностью. Практическая эксплуатация позволяет определить ряд преимуществ и недостатков форсунок той или иной фирмы.

При этом важно помнить, что как и бензиновые аналоги газовые форсунки также нуждаются в чистке. Дело в том, что в газе содержится ряд дополнительных примесей, собирается газовый маслоподобный конденсат и т.д

Например, скопление такого конденсата в холодное время года приводит к тому, что электромагнитная катушка некоторых моделей форсунок не способна оторвать лепесток от седла, в результате чего сгорает обмотка форсунки.

Что касается времени срабатывания, лучшими в списке можно считать Keihin. Также неплохо показывают себя Baraccuda, а вот Matrix достаточно долго выключаются. В результате качество дозирования порции газа у последних значительно уступает конкурентам. Приблизительно на одной линии с данным вариантом стоит и Valtek. Чуть лучше показывают себя форсунки Hana, которые вполне можно считать добротным уверенным середнячком. Получается, Keihin занимает лидирующую позицию, Barracuda практически не уступает фавориту, затем идет Hana, далее можно на одну условную ступень поставить Valtek, Matrix и OMVL. Следует добавить, что Keihin, Barracuda и продукт от Hana конструктивно похожи на бензиновые форсунки, что обеспечивает соответствие необходимым параметрам и приемлемый срок службы.

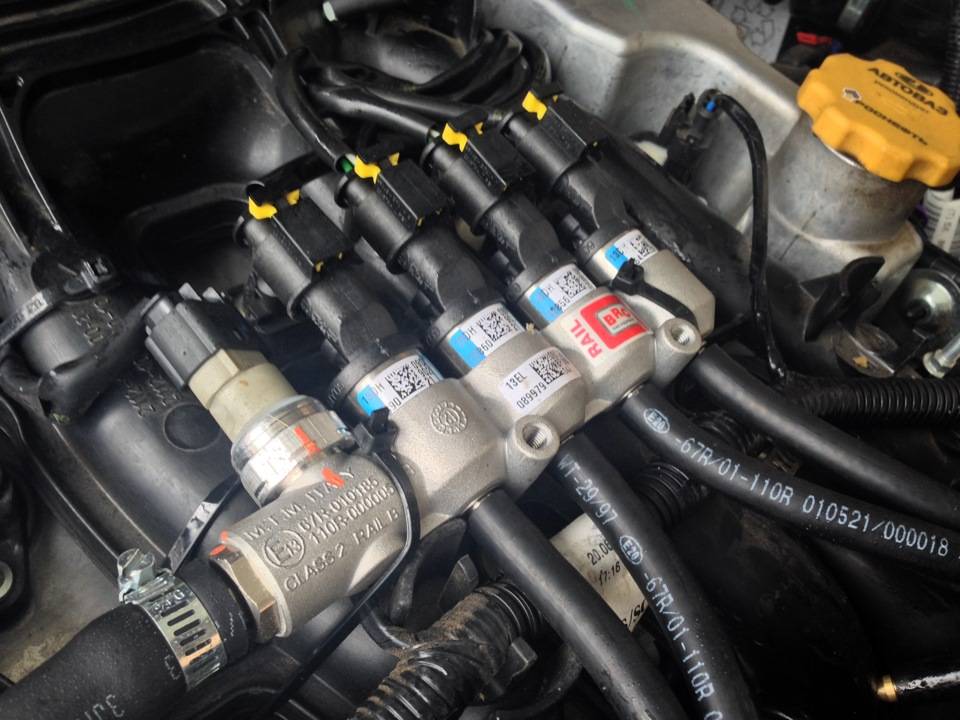

Rail IG5

Форсунки Rail IG5 изготавливаются с минимальным количеством металла. Конструкция имеет большое количество подвижных частей и соединений, уплотненных кольцами из резины. Как следствие – боязнь механических нагрузок. Якорь, по отношению к марке IG1, облегчен. Седло получило диаметр 3 мм.

Достоинства:

эффективный прогрев пластикового корпуса от ДВС;
повышенная скорость срабатывания;
низкая цена.

К несомненным недостаткам Rail IG5 относятся: возможность деформации корпуса, пропускание газа в многочисленных резиновых уплотнениях, невозможность установки подогрева из-за отсутствия плоских поверхностей.

Неисправности в системе впрыска ГБО

Газовая форсунка ГБО, при сбое в работе в системе впрыска, вполне подлежит ремонту. Но для этого необходимо под рукой иметь ремкомплект газовых форсунок.

Так как правильную и слаженную работу всей системы ГБО задают именно форсунки, то надо научиться диагностировать их неисправности.

Это может быть:

загрязнение форсунки;
нарушение баланса рейки;
обрыв цепи;
замыкание катушки;
электронные неполадки.

Причин может быть много, но если проигнорировать их и не среагировать вовремя, то можно ограничиться не просто заменой деталей механизма впрыска, а попрощаться со всем силовым агрегатом. Поэтому, в случае сомнений, в чем именно неисправность, лучше доставить автомобиль на электронный стенд, где механики подробно опишут поломки.

Возможно, все закончится выяснением того, как прочистить газовые форсунки, а может быть, понадобится расширенный ремонт. Но, в любом случае, это более выгодно с экономической точки зрения, нежели замена всего движка.

Хотя ГБО нового поколения уже оснащены системами, которые сами контролируют и диагностируют неполадки. Но все-таки, если автомобиль дооборудован газовой установкой, проведение осмотра самой системы – абсолютно не лишняя манипуляция. Бывает, что в ходе выяснения выплывают незначительные мелочи, которые, однако, могут привести к серьезным поломкам.

Также при покупке форсунок необходимо ознакомиться с отзывами на производителя и провести сравнительную характеристику цен на такие детали, так как дешевые детали могут послужить причиной больших проблем. Лучше всего, при возникновении любых вопросов относительно ГБО, обращаться на станцию, где специалисты смогут проконсультировать по работе системы ГБО.

На нашем сайте есть статьи про газовые форсунки фирм:

Ловато;
Валтек;
AEB;
Барракуда;
OMVL.

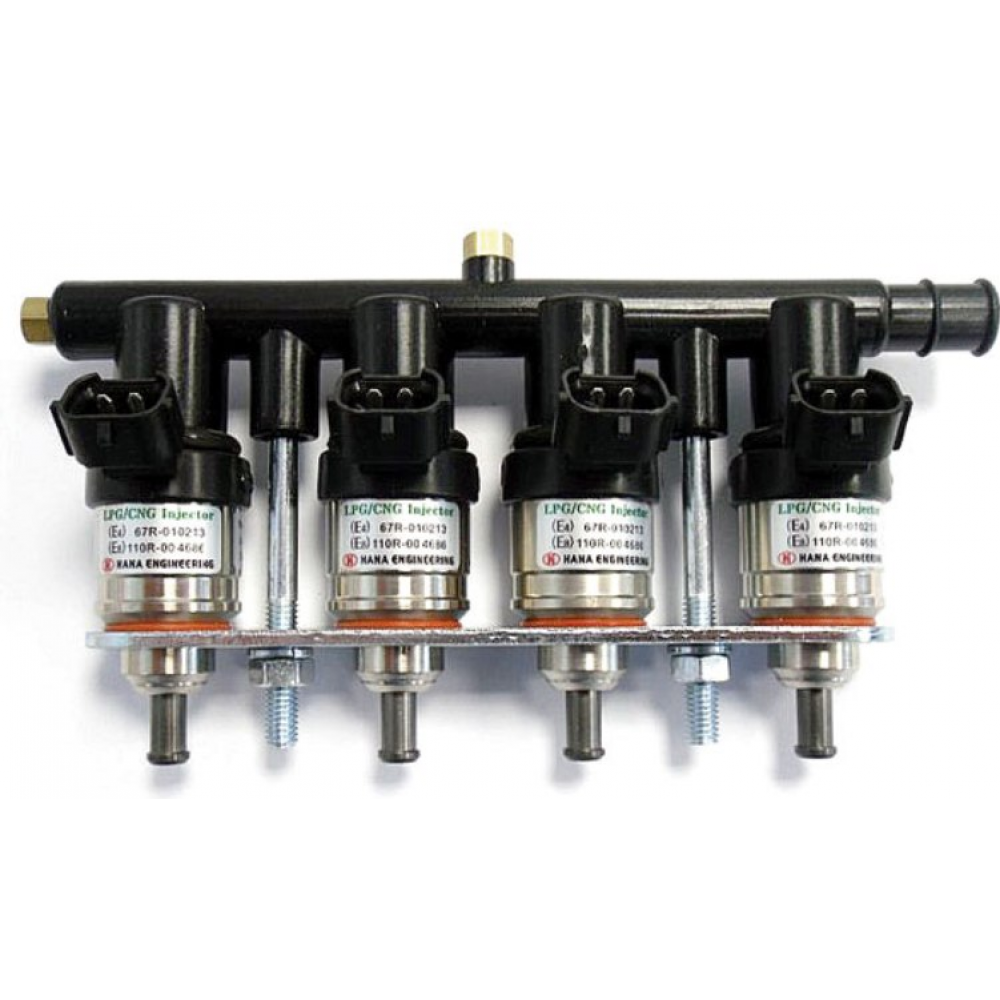

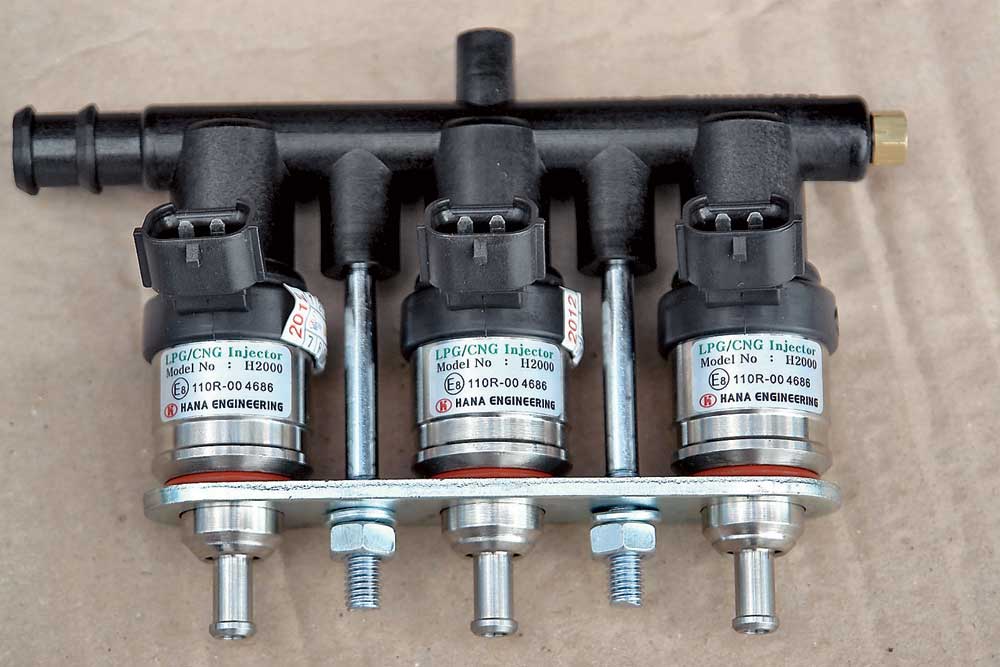

HANA (Корея)

Корпус HANA 2000/2001 изготавливается из металлических сплавов, что значительно лучше для повышения прочности конструкции. Высокую точность дозирования смеси обеспечивает введенный в конструкцию игольчатый клапан. Конструктивное исполнение предполагает возможность установки и по отдельности, и на рампу. Возможность замены жиклера не предусмотрена – определенная мощность цилиндра предполагает использование определенного типа клапана для диапазонов лошадиных сил:

от 20 до 30 маркируются черным цветом;

от 26 до 39 – красным;

от 33 до 50 – зеленым;

от 40 до 60 – синим цветом.

HANA 2000/2001 – одни из самых быстрых клапанов: время срабатывания якоря доведено до 2 миллисекунд. К другим достоинствам следует отнести низкий уровень шума и повышенный ресурс.

Обслуживание заключается только в тщательной стендовой промывке. Выход из строя соленоида или механическая неисправность автоматически приводят к замене. Отсюда повышенная требовательность к тому, какие виды топлива используются, частая замена и применение дорогостоящих фильтровальных элементов.

Автонастройка оборудования

В данном случае нужно нажать на клавишу принудительной работы на бензине. После этого красная сигнальная лампа погаснет.

Чтобы совершить настройку работы газового оборудования, силовую установку нужно прогреть на бензине.

После запуска мотора, правильность совместимости программы с блоком управления можно еще раз проверить путем сравнения показателей бортового компьютера с показателями на экране ноутбука, поскольку туда выводиться информация о работе двигателя.

После достижения двигателем оптимальной рабочей температуры, можно начинать автокалибровку работы газового оборудования.

Делается это путем нажатия на окно с надписью «автонастройка» на экране ноутбука.

Суть данной настройки сводиться к следующему. После включения автокалибровки, электронный блок управления производит проверку основных параметров двигателя – рабочую температуру, давление и т.д., и, если они соответствуют требуемым параметрам для калибровки, приступает к подключению в работу одной из газовых форсунок.

Для этого он отключает рабочую форсунку и подключает газовую, обычно начинает это проделывать с первого цилиндра, подключение газовой форсунки можно отследить на мониторе ноутбука.

Но при подключении блок управления делает минимальную подачу топлива, что приводит к появлению вибрации двигателя, поскольку блок управления еще не успел подстроиться под работу штатного блока управления.

Далее блок управления начинает принимать информацию со штатного блока и обрабатывать ее, то есть, подстраиваться под его работу в результате он корректирует количество газа, которое эквивалентно по энергетическому выходу количеству бензина. При правильном подборе количества, вибрация силовой установки утихнет.

Далее блок управления проделывает ту же операцию, но с другой форсункой.

Причем блок управления для калибровки использует непоследовательность расположения цилиндров, а порядок их работы. Если, к примеру, порядок работы – 1-3-2-4, то следующим он калибровать будет форсунку третьего цилиндра.

Поскольку последовательность действий блока управления идентична с первым цилиндром, то при подключении в работу газовой форсунки третьего цилиндра, вибрация силовой установки снова появится, но она будет слабее.

Далее, при калибровке остальных форсунок, можно определить, было ли полностью правильно произведено подключение газового оборудования.

Дело в том, что после подключения в работу второй газовой форсунки при правильной установке, включение в работу остальных форсунок не будет проявляться в виде вибрации силового агрегата, поскольку подачи газа двух форсунок и одной бензиновой во время калибровки достаточно, чтобы двигатель работал без вибрации.

Если вибрация сохранилась и после калибровки второй форсунки, это является сигналом в нарушении правильной подачи газа на одной из электромагнитных форсунок.

Обеспечить нарушение в работе может, как разность длины патрубков от рампы к штуцерам, так и негерметичная посадка штуцера.

Программа, установленная на ноутбук, укажет на каком цилиндре произошло нарушение работы. Если данная неисправность имеет место, ее нужно устранить. Далее автокалибровки производиться по новой.

Виды по производителям

Какие газовые форсунки ГБО лучше? Выбор за владельцем автомобиля. Есть дешевые варианты, есть более дорогие. У каждой модели есть свои плюсы и минусы.
Инжекторы разных производителей отличаются своими конструкциями. Рассмотрим некоторые из них.

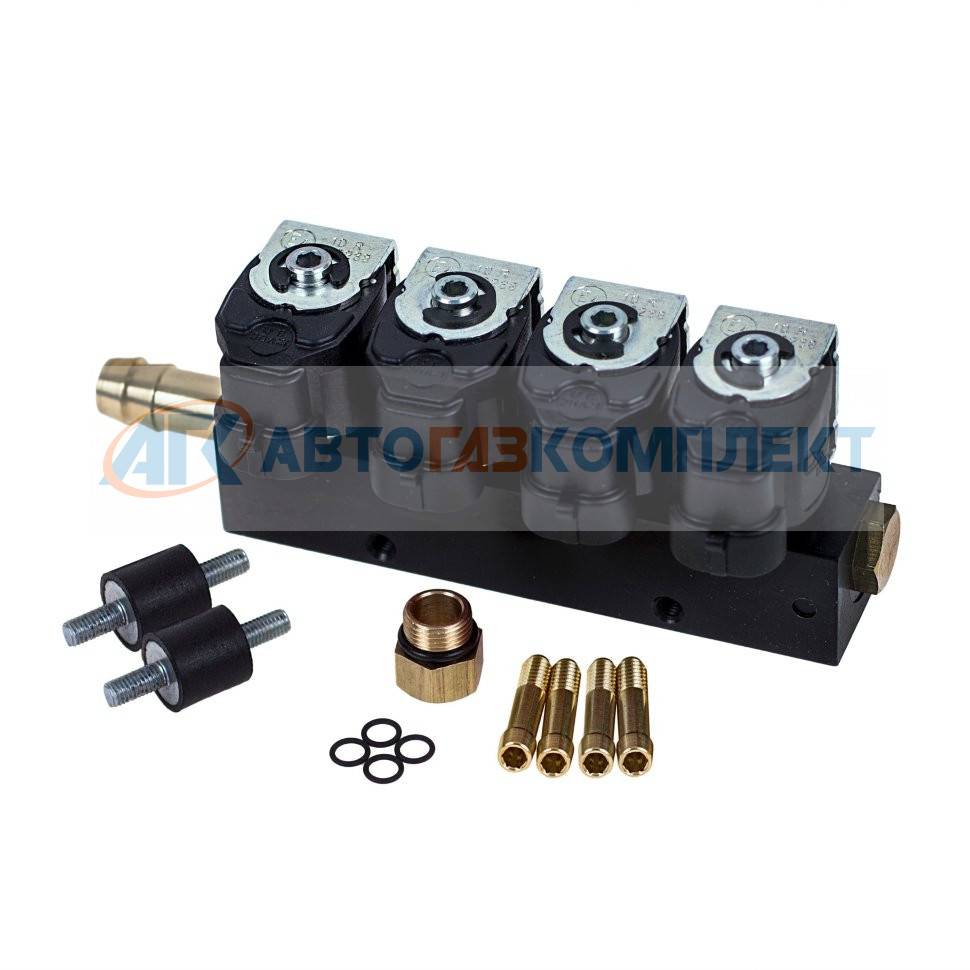

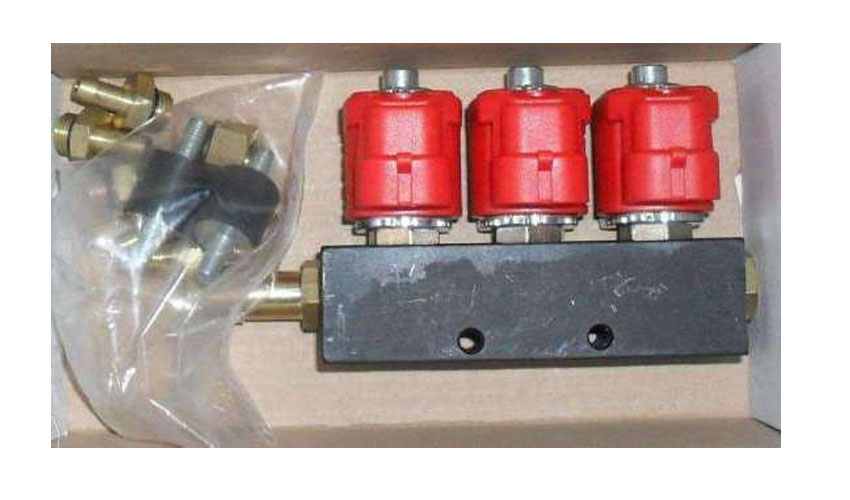

Штоковые газовые форсунки

Самые распространенные и бюджетные – штоковые газовые форсунки. Их представители:

Rail Type 30,
Valtek Type 30,
Rail IG1-IG5-IG9.

Преимущества данной модели:

Стоимость
Работают даже при отклонениях в стехиометрическом соотношении газовой смеси
Подлежат ремонту

Основа изделия – электромагнитный клапан.
Конструкция предполагает подачу газа к штоку через отверстие, расположенное близко к седлу, перпендикулярно запорной части. В результате чего нет возможности продуть шток соленоида, он подвержен температурным нагрузкам и легко может быть закоксован грязью.

При этом штоки относительно тяжелые, что приводит к более быстрому износу отбойников из резины. При этом скорость открытия клапана не менее 2 миллисекунд, что является низкой производительностью.

Такие форсунки нуждаются в ремонте через 20-50 тысяч километров и изнашиваются на 70 тысячах. Есть отдельные случаи более длительной работы, но это не частое явление.

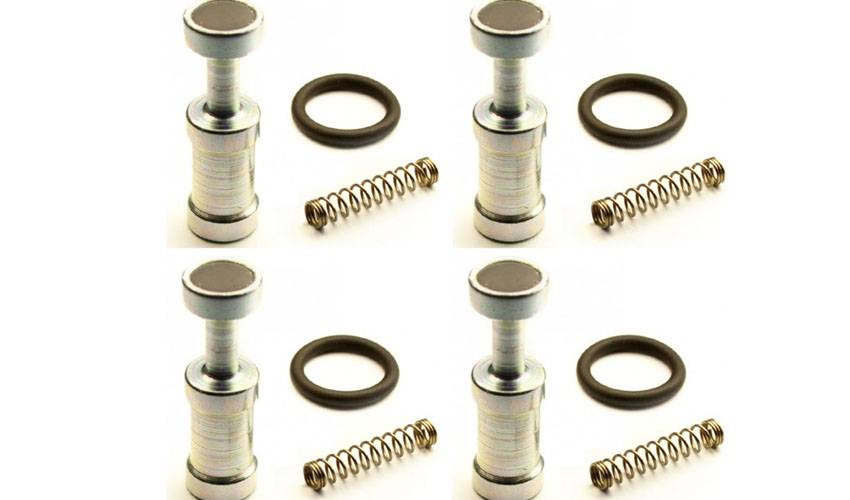

Ремонт

Порядок действий для ремонта штоковых форсунок ГБО несложен:

Нужно снять и разобрать рампу
Очистить изнутри
Заменить элементы (резиновый отбойник, шток)
Собрать конструкцию
Провести калибровку хода штока до 0,45 мм с помощью микрометра

Однако рекомендуется осуществлять диагностику на СТО. Не всегда можно сразу определить, что именно нужно ремонтировать в инжекторе. Например, причиной перерасхода газовой смеси может быть как перегрев топлива, влияющий на физические параметры деталей, так и нагар на форсунке.

Очистить форсунку можно только на стенде в специальной среде под давлением. При промывании непосредственно в подкапотном пространстве есть высокий риск, что все загрязнение останется на цилиндрах и прочих деталях.
Корректировка хода штока происходит вместе с диагностикой всех узлов оборудования.
Проверка результатов ремонта осуществляется на стенде. При этом фиксируется работа каждого узла.
Более продвинутой моделью является OMVL. Облегчение конструкции произведено за счет использования композитного пластика. Шток лучше реагирует на магнитные импульсы за счет специального сплава. Это позволила более точно дозировать впрыск топлива. Срок службы таких форсунок достигает 100 тысячи километров.

Игольчатые форсунки

Еще один тип игольчатые газовые форсунки. Такие элементы, например, производят в Японии Keihin, в Корее Hana, в Польше Barracuda.
Эти форсунки дорогие и не подлежат ремонту. На их износостойкость влияет своевременная замена фильтров фазы для парообразного состояния газов (примерно через каждые 10000 километров).

Конструкция предполагает возможность продува форсунки самостоятельно. В некоторых случаях допустимо промыть инжектор на бензиновом стенде.
Игольчатые инжекторы работают длительный период. Износ наступает после 150 – 200 тысяч километров. Двигатели с использованием деталей Hana проходили более 300 тысяч километров.

Torelli Rapido производят форсунки с неразборной конструкцией типа «поршень». Благодаря подводу газа сверху, инжектор самоочищается. Помимо этих особенностей, добавлены планки, с помощью которых можно соединить 3-4 форсунки вместе.

Материал изделия – нержавеющий металл. В этом случае при подаче маленького тока на выходе будет увеличение магнитной индукции. Как результат – хорошее время отклика. Такая форсунка откроет клапан за 1,9 миллисекунд. Закрывается она на протяжении 1,2 миллисекунды.
Гарантия от производителя составляет 100 тысяч километров пробега.

Мембранные газовые форсунки

Следующий тип инжекторов – мембранные. Производитель – BRC. Такие изделия не подлежат ремонту и дорогостоящие. Мембрана повреждается при проникновении внутрь агрессивной среды.

Но конструктивная идея разделять электромагнитную часть от запорного механизма мембраной приводит к более длительному сроку службы (до 200 тысяч километров). Эта особенность не позволяет попадающей грязи заклинивать детали и слипаться.

Принцип работы газобаллонного оборудования OMVL

Мало, кто знает, как именно работает газобаллонное оборудование. Прежде, чем определиться с выбором, нужно разобраться в системе.

В первую очередь, по специальным трубам высокого давления, от баллона газ поступает в редуктор, он же испаритель. В редукторе, после труб, давление понижается до показателя в 1 атмосферу. Затем в работу вступает фильтр, который очищает простой бутан от различных примесей и взвешенных частиц.

Если используется метан, то необходимость в фильтре отпадает. В таком случае газ сразу попадает в инжекторы, а оттуда – в камеру сгорания. Газ попадает в несколько цилиндров, причем каждый цилиндр подключен к отдельной форсунке. Это значит, что на четырехцилиндровый двигатель нужен цилиндр с 4 форсунками.

Узнайте, что лучше для ГБО — метан или пропан бутан.

Можно влиять на производительность инжекторов. Происходит это при помощи ввертышей, которые можно купить отдельно и вворачивать во выходящие сопла. Ввертыши имеют разные проходные сечения. Весь процесс контролируется специальным блоком управления. На современных автомобилях 4 поколения устанавливают электронные блоки управления. Блок контролирует идеальное время для открытия форсунок. При этом в салоне есть возможность переключаться с бензина на газ и в обратную сторону.

Выбор в зависимости от поколения ГБО или по торговой марке

Здесь все зависит от того, какого поколения выбрано ГБО, так как механизмы, заведующие доставкой топлива, имеют сильные различия в своей конструкции. Это необходимо учитывать при выборе модели, иначе при эксплуатации возникнут проблемы.

Разновидность поколений ГБО – это, в основном, условное соответствие пакета установки стандартам и типовому различию впрыска ДВС:

II поколение идет по стандарту Евро 2 и подходит карбюраторным моторам;
III и IV поколение для раздельно впрыска, то есть для инжектора;
V и VI поколение – это уже для движков с диагностическими и управленческими системами, основанными на применении электроники.

Читайте, как работает устройство газовой форсунки 4 поколения.

При ошибочном выборе комплектующих для разных видов поколения ГБО можно напрасно потратить средства и приобрести ненужные материалы. И тогда придется демонтировать поставленные газовые форсунки и купить новые, те которые непосредственно подходят.

Итак, чтобы не производить замену газовых форсунок, нужно покупать полный комплект для ГБО после IV поколения. А для более ранней версии можно выбирать форсунки на газ у тех производителей, кто выпустил систему ГБО, стоящую на авто.

А также, кроме технических характеристик, механизмы, регулирующие впрыск, отличаются по стоимости.

Более дорогие марки отличаются следующими моментами:

качество изготовления деталей;
применением материалов высокого качества;
точность проработки отдельных важных моментов;
большим жизненным ресурсом;
отличительной надежностью.

Думая о том, какие форсунки выбрать, лучше всего обратиться за консультацией в специализированный центр, где монтировали оборудование.

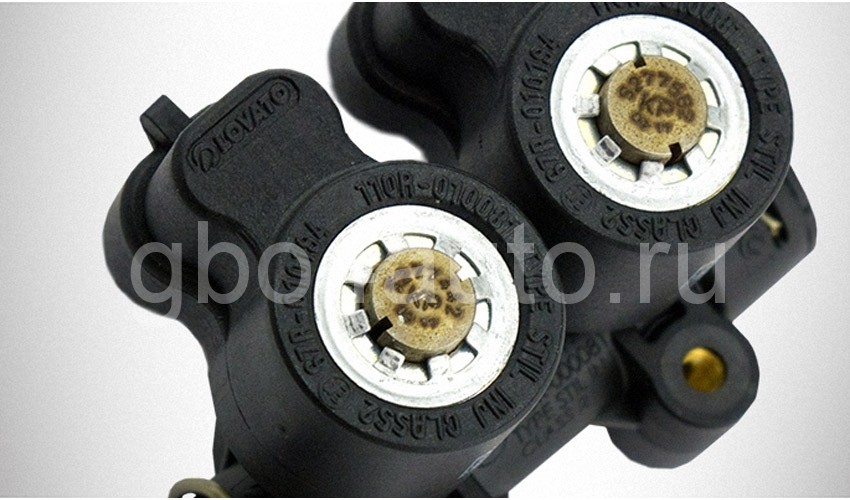

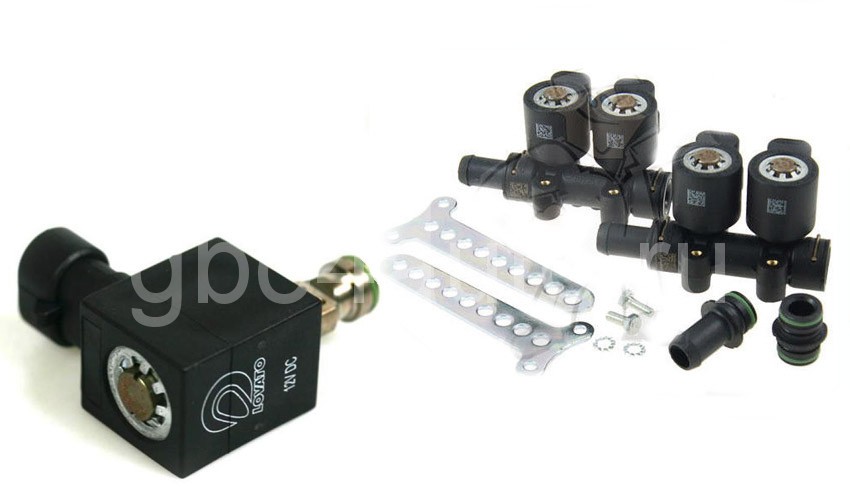

Форсунки Ловато

Все форсунки Ловато имеют модульную компановку, что довольно удобно как при установке, так и при последующей эксплуатации. При модульном наборе инжекторов и выхода из строя одной форсунки автовладелец получает возможность, не меняя всю рампу, произвести замену одного инжектора и продолжить эксплуатацию авто на газу. Хотя при установке ГБО на распространенные модели автомобилей можно сразу выбрать готовую форсуночную рампу от производителя.
Форсунки Lovato изготовлены из термосплавов используя последние достижения в методах литья под давлением. Используя этот метод производитель добился полного исключения устаревшего метода металлической обработки. Благодаря такой технологии инжекторы имеют малый вес, компактный размер и повышенную прочность элементов.
Производитель предусмотрел возможность технического обслуживания и установки ремкомплектов на инжекторы низшей ценовой категории (LP и KP). Эти изделия довольно просто разбираются и калибруются в домашних условиях при наличии нужного оборудования (микрометр).
Производитель рекомендует устанавливать форсунки исключительно в горизонтальном положении. Допускается наличие набольшего наклона. Категорически недопускается установка инжекторов в вертикальном или перевернутом положении. Такое расположение приводит к образованию конденсата внутри инжектора и крайне негативно влияет на стабильно и продолжительность работы форсунки.
На своем сайте производитель отмечает, что некоторые клиенты смогли проехать на форсунках Ловато более 500 000 километров без замены ремкомплекта. В свою очередь, российские автомобилисты нередко отмечают тот факт, что после 40 000 километров пути форсунки вышли из строя. Возможно, виной быстрого выхода из строя инжектора являлась неправильная установка, использование некачественного газа или несвоевременная замена фильтров очистки газа. В любом случае наличие ремкомплекта делает установку и эксплуатацию форсунок Lovato довольно привлекательной.

Инжекторы Lovato представлены на рынке тремя наиболее распространенными моделями:

Форсунки Lovato EP (Бюджет)

Бюджетные разборные обслуживаемые форсунки. Рекомендуются для установки на автомобили отечественного, китайского или корейского производства, в которых используются устаревшие двигатели. Обладают повышенной устойчивостью к качеству российского газа, оптимальной производительностью и повышенным сроком эксплуатации.

Характеристики:

сопротивление: 3 Ом,
скорость срабатывания: 3 мс,
рабочая температура: От -20 °С до +120 °С.,
цена одной форсунки около 20-25$,
ремкомплект на Lovato EP обойдется в 6$,
обычно гарантия на изделие составляет 12 месяцев.

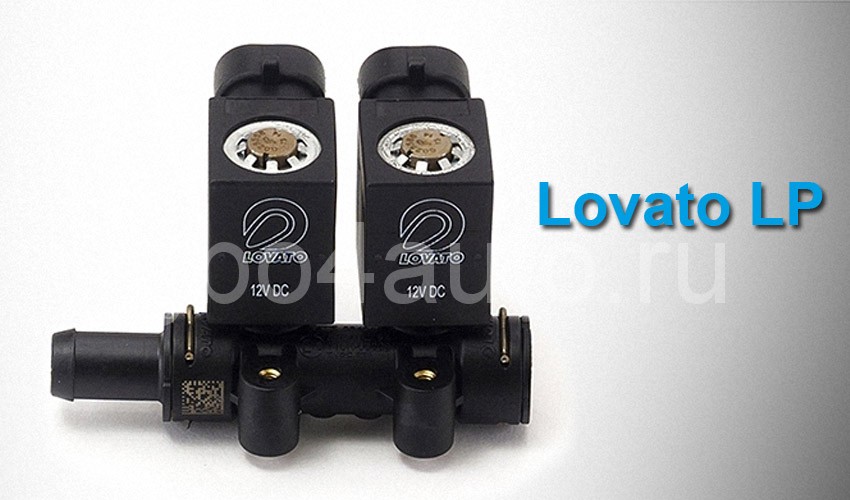

Форсунки Lovato LP (Базовые)

Разборные обслуживаемые форсунки среднего класса. Рекомендуются для установки на большинство двигателей современных автомобилей. Хорошо зарекомендовали себя при работе с двигателями автомобилей рено и volkswagen. Имеют не сильно завышенные требования к качеству топлива, хорошо переносят российский газ, обладают хорошей «скорострельностью». Заявленный срок эксплуатации чуть меньше, чем у предыдущей модели.

Характеристики:

сопротивление: 2 Ом,
скорость срабатывания: 2 мс,
рабочая температура: От -20 °С до +120 °С.,
цена за рампу (2 форсунки) около 45-55$,
ремкомплект на Lovato LP обойдется в 6$,
обычно гарантия на изделие составляет 12 месяцев.

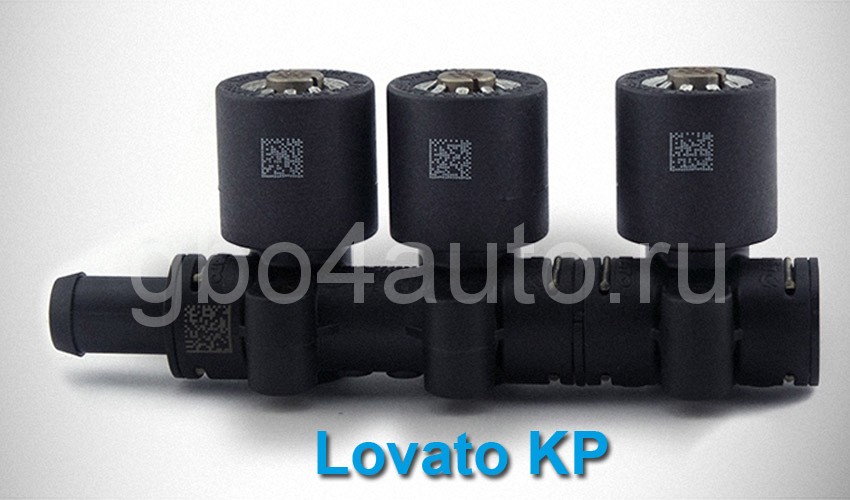

Форсунки Lovato KP (Премиум)

Неразборные, очень быстрые форсунки премиум класса. Рекомендуется для установки на автомобили с мощными современными двигателями, которые разгоняются до 100 км/ч менее чем за 10 секунд. Требовательны к качеству топлива, имеют высокую производительность. За счет использования высокотехнологичного производства и неразборной конструкции имеют несколько пониженный ресурс работы.

Характеристики:

сопротивление: 2 Ом,
скорость срабатывания: 2 мс,
рабочая температура: От -20 °С до +120 °С.,
цена за рампу (2 форсунки) около 50-60$,
ремкомплект на Lovato LP обойдется в 6$,
производиельность рампы на два цилиндра составляет 130 л.с/96к.В.т.,
обычно гарантия на изделие составляет 12 месяцев.

Форсунки Lovato DP (Флагманская модель, прямой впрыск)

Неразбоные скоростные форсунки премиум класса. Возможна установка на ГБО 5 поколения. Очень требовательны к качеству газа, имеют самую высокую производительность из всех моделей Ловато.

Характеристики:

сопротивление: 2 Ом,
скорость срабатывания: 1.8 мс,
Рабочая температура: От -20 °С до +120 °С.,
Цена за рампу (2 форсунки) около 60$,
Обычно гарантия на изделие составляет 12 месяцев.

Результаты

На холостых мотор больше не глохнет, расход газа нормализовался, «на холодную» двигатель работает так же, как и при прогретом ДВС. Проще говоря, все пришло в норму, динамика, тяга, все как было раньше

Я доволен! Спасибо за внимание, до новых встреч на ГБОшнике

Источники

https://GboTeh.ru/vse-o-gbo/forsunki-gbo.html
https://GazBlog.ru/gbo/oborudovanie/gazovye-forsunki-4-pokoleniya
https://gbomotor.ru/komplektuyuschie/vybor-forsunok-gbo
https://gbo4auto.ru/komplektaciya-gbo/gazovye-forsunki-gbo.html
https://nashdom.life/mashina/chistka-gazovyx-forsunok-svoimi-rukami
https://GazBlog.ru/gbo/oborudovanie/gazovye-forsunki
https://gbo4auto.ru/raznoe/remont-gazovyx-forsunok-valtek.html
https://gbo4auto.ru/raznoe/regulirovka-gazovyx-shtokovyx-forsunok-valtek.html
https://gboshnik.ru/chistka-i-regulirovka-gazovyih-forsunok-gbo-valtek-promyivka-gazovyih-forsunok-svoimi-rukami/

Post Views:
7 421

Установка блока управления ГБО

Работа оборудования управляется электронным блоком управления, который идет в комплекте ГБО 4 поколения.

Проводка к блоку управления.

Для начала нужно определиться с местом положения блока. Доступ к нему должен быть свободным, но при этом нужно минимизировать длину проводки, чтобы после подключения его под капотом не образовался ворох запутанных проводов.

Вся проводка, идущая от контроллера, делится на несколько частей, каждая из которых выполняет свои функции.

Главное, иметь под рукой схему с цветовым определением, к какой части относится тот или иной провод. Или хотя бы такую.

Перед подключением проводки нужно бортовую сеть отключить от аккумулятора.

Первое, нужно определить, какие провода отвечают за запитывание электроэнергией блока. Их должно быть три – к плюсовой клемме, к массе, и к плюсовой клемме замка зажигания. Отделив их, лучше сразу произвести подключение.

Проводка к форсункам.

Далее, переходим к проводке, отвечающей за работу форсунок – топливной части. Данная проводка подключается к проводам, идущим к бензиновым форсункам.

После определения, какие провода подключаются к каждой определенной форсунке, производится их врезка.

По цветовой схеме определяется, какой провод нужно подключить к тому или иному, затем производится подсоединение.

Можно воспользоваться обычной скруткой с последующей изоляцией, но такое соединение не надежно, все же лучше провода от блока управления в местах соединения припаивать с последующей изоляцией.

По топливной части проводки остается только подключить обратно разъемы к бензиновым форсункам, а также соединить разъемы электромагнитных газовых форсунок.

С топливной частью проводки закончено, переходим к следующей.

Сигнальная проводка.

Переходим к подключению следующей части проводки – сигнальной.

Данная проводка предназначена для передачи сигналов с датчиков, идущих с оборудованием – температуры и давления газа.

В сопровождающей инструкции указывается, в каких местах должны быть размещены датчики. После установки датчиков к ним подключается проводка от блока управления.

Проводка для блока переключения режимов работы.

Последней частью является управление работой блока управления, то есть блок переключения работы газобаллонного оборудования.

Блок управления устанавливается в салоне, в доступном для обозрения и управления им месте.

После чего к нему проводиться проводка и подключается.

Все провода желательно собрать в жгуты и закрепить их, чтобы исключить возможность их случайного повреждения.

У блока управления имеется еще один выход, для подключения компьютера, которым производится регулировка работы оборудования.

Этот выход должен иметь свободный доступ для облегчения выполнения регулировочных и диагностических работ.

На этом работы по установке на автомобиль газобаллонного оборудования 4 поколения закончены.

Но осталась еще проверка герметичности системы, а после уж – проверка и регулировка работы оборудования.

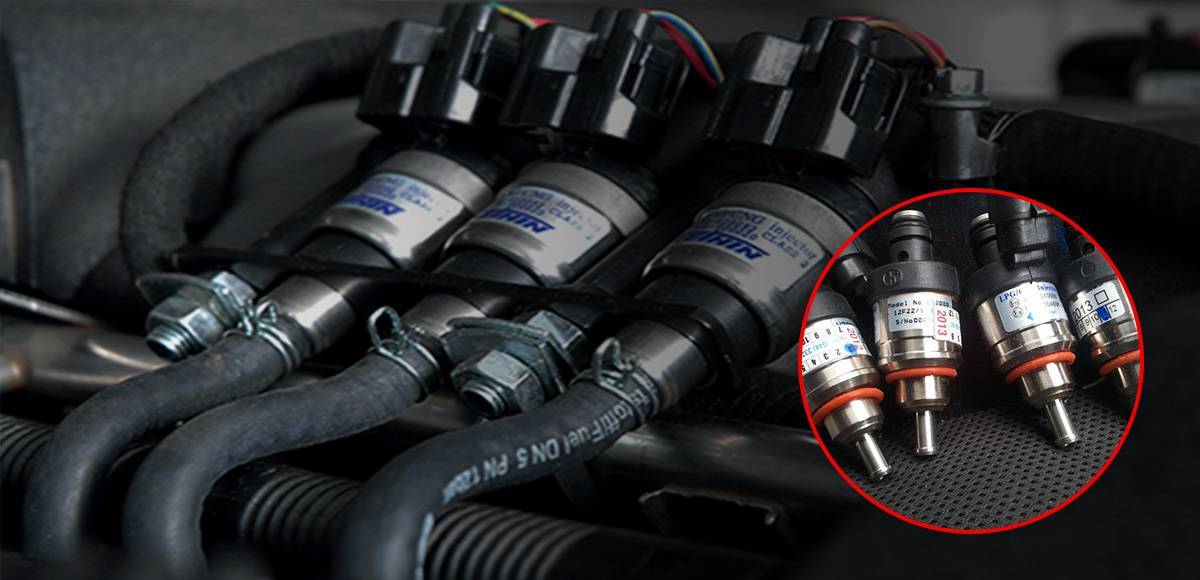

Какие форсунки лучше ставить на ГБО
