ГБО 3 поколения на инжектор и карбюратор, установка и схема подключения

Шестое поколение и его отличия от предыдущих

Пока что с покупкой ГБО 6 поколения возникают сложности, даже если Вы потребитель из Европы. Система разработана в одной из европейских стран. Непосредственная система впрыска топлива – главная отличительная особенность таких систем. Систему просто врезают в газовую подачу топлива, разграничений никаких практически нет.

При нажатии одной кнопки активируется подача газа, другая отвечает за включение бензина. Система газобаллонного оборудования значительно облегчается благодаря такому объединению деталей. Теперь газ получает все современные характеристики и преимущества, включая:

Лёгкое обслуживание.
Минимальное количество необходимого оборудования.
Улучшенная экология.
Расход.
Мощность на должном уровне.

Даже на территории Европы производство шестого поколения только начинается. В Россию поставки планируются в ближайшем будущем.

Подключение и магистраль

После установки редуктор подключают к расходной газовой магистрали проходящей под кузовом автомобиля. Выбор материала для расходной магистрали на усмотрение заказчика, но преимущественно за термопластиковой трубкой(обычно на карбюраторный легковой автомобиль используют 6 мм магистраль).

Магистраль прокладывают вдали от горячих и подверженных постоянному движению частей. Для монтажа используются скобы с саморезами и пластиковые одноразовые стяжки (скобы и саморезы желательно чтоб были оцинкованные, а лучше нержавеющими, а стяжки устойчивыми к атмосферным влияниям и озоностойкими).

Регистрация ГБО в ГИБДД

Регистрацию ГБО следует начинать до установки. В противном случае придется демонтировать оборудование и начинать сначала. Чтобы не столкнуться с таким неприятным моментом, необходимо получить разрешение на установку газового оборудования.

Для регистрации ГБО в ГИБДД понадобится паспорт владельца транспорта, паспорт и свидетельство ТС. Кроме этого, подготавливаются следующие документы: заключение, протокол, форма 2а, сертификат, заявление-декларация и сертификат. После того, как оборудование будет установлено, нужно проходить технический осмотр. Если работа будет выполняться в сервисе, то там сделают протокол технической экспертизы.

После того, как документы будут готовы, можно садиться в автомобиль, на котором установлено газобаллонное оборудование, и следовать в подразделение ГИБДД. Там проведут осмотр, регистрацию и дадут на руки свидетельство, в котором будет написано, что конструкция соответствует требованиям безопасности. Для того чтобы зарегистрировать автомобиль, приходится отдать как минимум 2 недели.

Варианты ГБО: от механического до электронного

Пропан и метан как моторное топливо имеют своих приверженцев, равно как и противников. Те и другие приводят массу аргументов, подтверждающих правильность их точки зрения. Неоспоримо одно – газовые комплекты позволяют экономичнее расходовать автомобильный бюджет при установке на любой силовой агрегат: бензиновый и дизельный, карбюратор или инжектор, оснащенный турбинным или компрессорным наддувом. На современном рынке ГБО представлен трудно поддающийся описанию ассортимент установочных газовых комплектов.

Газомоторное топливо для заправки автомобилей

Газомоторное топливо стало использоваться для заправки автомобилей в то время, когда карбюратор являлся единственным агрегатом подачи топливной смеси в двигатель, а такое новшество как инжектор только-только стало упоминаться как инновационная альтернатива традиционному способу питания ДВС. С тех пор сменилось несколько поколений газового оборудования, каждое из которых представляет собой логическое следование развитию систем подачи топлива в силовых агрегатах автомобилей.

ГБО 1 поколения использовалось на автомобилях, двигатели которых имели в качестве агрегата питания карбюратор. Этот самый ранний вариант не комплектовался какими-либо приборами и системами электрического, а тем более электронного управления. Все регулировки и настройки производились механически: посредством винтовых жиклеров. В настоящее время это раннее поколение ГБО применения не имеет.

ГБО 1 поколения подходит всем

Установочные комплексы оборудования 2 поколения получили в свой состав оксидатчик. Включение в оборудование такого датчика инициировало коммуникацию при функционировании силовой установки. Оксидатчик монтируется на карбюратор или инжектор и оснащается достаточно простой электронной системой управления. Газомоторное топливо подается дозатором, регулировочные параметры и настройка которого задаются и осуществляются за счет коммуникации с электронными приборами, призванными отслеживать степень обогащения топливной смеси. Модель оборудования с оксидатчиком работает более экономично, это существенно снижает затраты на приобретение жидкого и газового топлива.

Как установить гбо 2 поколения

Третье поколение оборудования занимает переходное положение между вторым и четвертым поколениями. Работает на средствах транспорта, питание двигателей которых осуществляет инжектор, хотя некоторые умельцы сумели оснастить этой схемой и карбюратор. Схема отвечает более строгим экологическим требованиям, но построение ее достаточно сложное, а работает она не вполне надежно.
Газовые комплексы 4 поколения – наиболее распространенная схема из используемых систем ГБО. Установочные комплекты предполагают интегрирование в силовые установки с раздельным впрыском. Эта модель работает с той же системой, которой управляется инжектор. Подача топливной смеси в ДВС осуществляется газовыми форсунками, регулируются, настраиваются и управляются которые при посредстве ЭБУ. Переключение для работы на газомоторном топливе или на бензиново-воздушной смеси может происходить не только ручной кнопкой, но и в режиме автоматики – в зависимости от степени температурного нагрева и числа оборотов коленчатого вала двигателя.

Газовые комплексы 4 поколения

Пятое поколение газобаллонных комплектов работает с силовыми установками автомобилей с системой прямого впрыска топливной смеси. Основное отличие 5 от 4 поколения заключается в агрегатном состоянии газомоторного топлива – газ подается форсунками в жидкой фазе. Малое распространение в России объясняется невысоким качеством газомоторного топлива.

Конструкция ГБО 3 поколения

Топливом в ГБО 3 поколения является сжатый метан или сжиженная смесь пропана и бутана. Устройство ГБО 3 более простое, чем бензиновая система питания ДВС, так как там нет топливного насоса, а газ поступает в редуктор под давлением из баллона. В комплектацию ГБО 3 входят следующие устройства:

баллон с природным газом;
мультиклапан;
блок высокого давления и манометр;
газовый клапан;
бензиновый клапан;
блок контроля клапанов;
панель управления и переключения топлива;
светодиоды;
миксер для смешивания топливных газов с воздухом;
редуктор-испаритель;
выносное заправочное устройство;
магистрали и шланги;
фильтр.

Рассмотрим принцип действия ГБО третьего поколения. Сжиженная газосмесь поступает из баллона. Газовый клапан осуществляет подачу топлива к редуктору и регулировку его расхода. Для пополнения запасов топлива потребуется выносное заправочное устройство. Газ проходит под давлением по трубопроводу, фильтруется от примесей и поступает редуктор, где испаряется. Давление в редукторе падает с 1,6 МПа до 0,1 МПа, то есть 1 атмосферы.

Так как при испарении, газ охлаждается, то резиновая мембрана редуктора за время эксплуатации может потерять эластичность. Редуктор ГБО 3 поколения прогревается тосолом до температуры 80 – 90 С. При разряжении, которое создается впускными коллекторами, газ поступает в дозатор, затем – в смеситель, где топливо смешивается с необходимым объемом воздуха. Смеситель обычно крепится слева от двигателя. Если он карбюраторного типа, то смеситель можно установить в него прямой врезкой. Так, готовая газосмесь поступает в двигатель.

У ГБО 3, как и у предшественников, есть такая полезная функция как переключение вида топлива одним нажатием кнопки. Электромагнитный переключающий клапан располагается в салоне машины. С его помощью можно выбрать подачу газа, бензина или остановить ее совсем. На переключателе топлива есть светодиоды, которые показывают какое топливо используется: если они светятся красным, значит машина работает на бензине; зеленым – на газе.

Как устанавливать ГБО 3 поколения

Установка газобаллонного оборудования третьего поколения – сложная процедура, которую не следует проводить самостоятельно, без соответствующего опыта.

Установка на инжектор

Процесс монтажа ГБО 3 поколения на инжектор основных блоков (баллона, газового редуктора, блока форсунок и ЭБУ) и коммутации включает следующие операции:

Установка баллона с газом в задней части авто (в багажнике) или крепление его на месте, отведенном для запасной шины.
Установка заправочного устройства в заднем крыле или под бампер.
Прокладка топливных магистралей через бензопровод с фиксацией газового клапана под капотом машины около крыла слева.
Монтаж редуктора-смесителя слева от мотора, чтобы проще было подключить его к системе охлаждения.
Фиксация распределителя возле коллектора, в котором сверлятся несколько отверстий под форсунки. После этого на форсунки инжектора подключается эмулятор.
Установка блока управления в салоне авто.
Подсоединение проводки дроссельного датчика (ДПДЗ) и лямбда-зонда к блоку управления.

Принимая газовое оборудование 3 поколения на инжектор после установки, обратите внимание на некоторые моменты. Форсунки должны располагаться на расстоянии максимум 10 см от места врезки во впускной коллектор, иначе машина потеряет в динамике, а расход газа увеличится

Нелишне будет убедиться и в том, что установщики ГБО использовали сертифицированные коммутационные материалы, например разрешенные LPG-шланги, от чего будет зависеть ваша безопасность

Установка на карбюратор

По сравнению с количеством выпускаемых сегодня машин с инжектором карбюраторных авто осталось не очень много, но и их перевод на газ тоже имеет смысл.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

отрегулировать давление газа применительно ко второй ступени (настроить чувствительность);
выставить количество газа, который проходит через клапан ХХ;

Итак, общая процедура настройки выглядит следующим образом:

Сначала двигатель запускается, причем запуск должен производиться на бензине.
Далее силовой агрегат, работающий на бензине, должен выйти на рабочие температуры.
После прогрева нужно выставить на карбюраторе холостые обороты 950-1000 об/мин.
Далее подачу бензина нужно перекрыть и выждать, пока его остатки будут выработаны.

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

Вывернуть дозатор полностью (сечение канала для подачи газа открыто максимально).
Если дозатор имеет раздельные секции, позволяя отдельно производить регулировки по каждой камере, тогда для первой камеры выставляется полное открытие канала, а для второй канал открывается по минимуму.
Регулировочный винт, который позволяет настраивать ХХ, сначала полностью закручивается, после чего его следует отпустить на 5 оборотов;
Что касается винта чувствительности, его следует поставить в среднее положение.

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

После того, как нужные обороты были подобраны (ДВС работает ровно и стабильно при убранном подсосе), следует начать прокручивать винт, отвечающий за чувствительность. Закручивать винт нужно медленно и поэтапно.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Кнопка ГБО для инжекторного двигателя

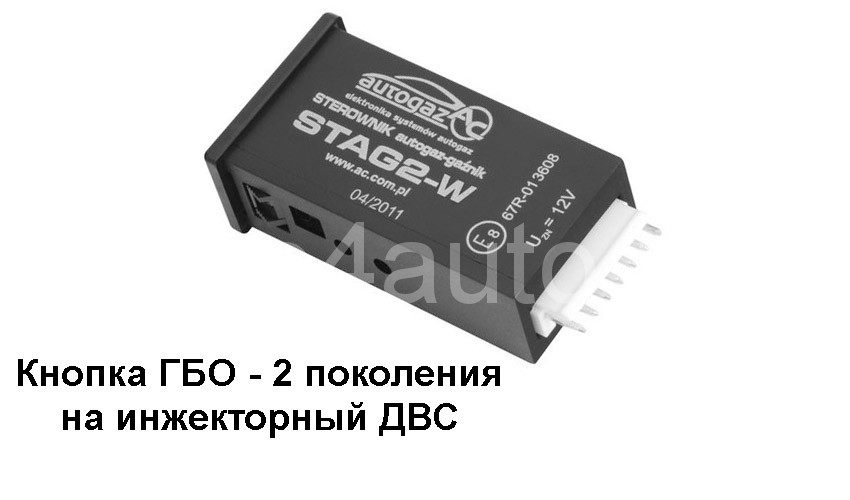

Кнопка переключения гбо 2 поколения на инжектор имеет индекс «W» и несколько измененную проводку.

Переключатель вида топлива ГБО имеет 3 положения:

Только бензин (при этом режиме работе двигатель работает исключительно на бензине, световой индикатор при этом не светится или светится красным цветом);
Только газ (этот аварийный режим предназначен для запуска двигателя на газу без предварительного прогрева на бензине, световые индикаторы при таком режиме работы будут мигать)
Автомат (при выборе этого режима работы автомобиль заводится в штатном режиме на бензине, а при достижении заданного количества оборотов переключается на газ. Индикация при этом показывает уровень газа в баллоне).

Настройка кнопки ГБО 2 поколения для инжектора

Функционал переключателя для инжекторного ДВС включает в себя:

Индикацию,
Встроенный эмулятор с задержкой времени,
Возможность регулирования количества оборотов, при которых происходит автоматическое переключение двигателя с бензина на газ.

Для автоматической работы автомобиля следует правильно настроить кнопку ГБО, в частности выставить необходимое количество оборотов, при которых будет происходить смена режима работы двигателя.

Регулировка происходит с помощью вращения по часовой или против часовой стрелки потенциометра, который расположен непосредственно на самом устройстве. Оптимальным считаются обороты от 1500 до 2500.

В зависимости от времени года и погодных условий количество оборотов можно менять:

устанавливать более низкие обороты для летнего периода времени
более высокие для зимы, чтобы переключение на газ не происходило при непрогретом двигателе.

В комплекте с кнопкой поставляются:

Набор проводов для подключения к ГБО.
Пластиковая крепежная скоба для крепления устройства к торпеде автомобиля или в другое удобное место.
Монтажные клеммы для подключения питающих приборов (клапан редуктора, эмулятор и т.д.).
Предохранитель и провод питания.

Подключать переключатель вида топлива к питанию без предохранителя категорически не рекомендуется. После подключения в обязательном порядке должна присутствовать защита от короткого замыкания.

Особенности эксплуатации ГБО 6 поколения

Развальцовка тормозных трубок своими руками, плюсы и минусы

Мощность при езде остается такая же, как и на бензине. Этого удалось достичь благодаря упразднению отдельных газовых форсунок. Теперь газ подается в цилиндр непосредственно через штатную бензиновую форсунку. Такая технология позволяет значительно уменьшить расход газа.

Для каких авто подходит

Данный тип систем разработан не для всех автомобилей. Эта технология идет в ногу со временем и конструировалась специально для современных авто с непосредственным впрыском топлива. То есть форсунки вмонтированы так, что подают горючее прямо в КС. Поэтому устанавливать подобную конструкцию можно только на автомобили с такими инжекторами.

Попытки внедрить систему для машин с прямым впрыском в КС уже были. Подобный тип систем уже выпускался между 4 и 5 поколениями. Газовые установки назывались ГБО четыре+, но тогда должного эффекта добиться не удалось. Из-за наличия этой переходной версии шестое «семейство» систем иногда называют ГБО 7 поколения.

Как устанавливать и как работает ГБО 6 поколения

Установка в данном случае упрощается. Ведь исчезла необходимость добавлять в систему газовые форсунки, а также редуктор и так далее.

Баллон у ГБО шестого поколения не изменился, но в его конструкции добавился новый элемент – газовый насос. Из него выходит два трубопровода: первый для подачи газа к двигателю, второй для засасывания лишнего газа обратно в баллон. Магистрали отличаются от предыдущих поколений материалом: на смену традиционной меди пришло синтетическое волокно.

Далее установка ГБО 6 поколения предполагает подсоединение блока замещения топлива (Fuel Selection Unit). Этот элемент врезают в штатную топливную магистраль, и он принимает на себя газовые и бензиновые трубки. Больше в топливную систему вмешательств не требуется. Через насос высокого давления газу открыт путь к бензиновой форсунке.

Работает система так. При запуске двигателя насос в баллоне качает жидкую фазу, которая доставляется в блок замещения топлива. Если вы перешли на газ, бензиновая магистраль перекрывается, и пропан идет к насосу высокого давления, затем впрыскивается в цилиндр бензиновыми форсунками. Газ, который оказался лишним, возвращается в баллон по второй магистрали.

Как и через какой срок необходимо обслуживать ГБО

Период освидетельствования для газовых баллонов:

Пропановые – раз в 2 года;
Метановые из легированной стали – раз в 5 лет;
Метановые из углеродистой стали – раз в 3 года.

Поскольку метан в баллоне находится под давлением 200 атмосфер, стенки утолщены, защита обеспечена, к тому же метан менее взрывоопасен. Поэтому пропановые баллоны, с которыми работает газовое оборудование 6 поколения, проверяют чаще.

Когда подходит срок проверки, в целях безопасности предъявите баллон на специализированный пункт для освидетельствования. Требования:

не должен истечь срок годности;
ёмкость нужно опустошить и очистить от масла, грязи;
баллон соответствует ГОСТу;
заглушки должны быть исправными, вентили перекрытыми.

При соблюдении этих условий баллон принимается для освидетельствования.

Недостатки ГБО 6 поколения

Главный минус ГБО последнего поколения – дороговизна. В среднем цена такой конструкции составляет 2000–3000 евро. Даже меньший расход газа и дешевое топливо не помогают сделать срок окупаемости маленьким. Такой тип ГБО подойдет для тех, кто ездить на «прожорливых» автомобилях и готов к большим капитальным затратам.

Еще один недостаток – переключение между видами топлива происходит не мгновенно, поскольку на участке «блок – топливная форсунка» применена одна магистраль.

Частые поломки ГБО 3 поколения

Довольно часто автомобилисты жалуются на неправильную работу переключателей. Причина поломки переключателя ГБО 3 поколения может заключаться в простом контакте, который отошел. Это происходит из-за того, что в редукторе накапливается конденсат. Также на ГБО довольно часто забиваются форсунки.

К основным минусам установки газового оборудования также относят увеличение массы, следовательно, происходит потеря мощности. Кроме того, оно занимает довольно много места в автомобиле. Следует учитывать также тот факт, что расход газовой смеси намного выше, поэтому экономия средств весьма относительная.

Читайте в этой статье о плюсах и минусах установки ГБО на авто.

Установка ГБО, в том числе и третьего поколения, актуальна в том случае, если автомобиль часто используется, к примеру, для грузоперевозок или работает в службе такси. В противном случае следует рассмотреть альтернативные способы экономии топлива.

Важно учитывать тот факт, что газовое оборудование стоит довольно много. В среднем, расходы на его установку компенсируются примерно за 5 лет использования, с учетом нынешних цен на топливо, при этом через этот же срок система потребует ремонта, так как она изнашивается с достаточно большой скоростью

Поэтому установка всегда остается сугубо индивидуальным решением.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплектация ГБО 2 для карбюратора Комплект второго поколения включает:

клапан заправочный;
газовый баллон с мультиклапаном и датчиком уровня;
заправочная, расходная магистрали;
редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
кнопка выбора типа топлива;
дозатор газовой смеси (регистр мощности);
устройство смешивания газа с воздухом (смеситель);
электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Комплект ГБО второго поколения для инжекторного ДВС

Здесь комплектация отличается несколькими составными элементами:

кнопка именно для инжекторной системы, но бывают и универсальные;
перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
эмулятор бензиновых форсунок;
эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
уменьшает расход газа в среднем на 7-10%;
позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Установка и подключение датчика

Установка устройства не представляет больших проблем, так как производитель предлагает его комплект. Заводская комплектация включает по меньшей мере:

сам датчик с чувствительным элементом и индикатором;
соединительный кабель, длина которого достаточна для выноса индикатора в салон автомобиля и его установку в приборной панели или же непосредственно рядом с ней.

Комплект поставки дополняют инструкцией, которая позволяет выполнить монтаж самостоятельно без специальных знаний при наличии минимальных слесарных навыков.

На ГБО 2 поколения

Устройства для газобаллонного оборудования второго поколения ГБО-2 оптимизированы под пропан-бутановые смеси. Наибольшее практическое распространение получили WPG-4, Apache, АЕВ.

Для измерения уровня популярным датчиком WPG-4 его чувствительный элемент устанавливают на мультиклапан. Исполнение этого датчика показывает рисунок 4. Монтаж выполняют строго по инструкции, обязательно контролируют герметичность соединений. Далее соединяют провода с индикатором в салоне автомобиля.

Датчик WPG-4 в заводской комплектации

Резистивные устройства второго поколения допускают модернизацию, цель которой — расширить диапазон изменения тока так, чтобы полное перемещение стрелки индикатора при измерениях уровня топлива и газа совпадало. Эта процедура сводится к изменению сопротивления штатных резисторов, требует разборки и некоторой модернизации печатной платы. Корректно выполнить ее можно только тогда, когда автолюбитель имеет навыки монтажа электронных схем.

НА ГБО 3 поколения

Оборудование ГБО третьего поколения отличаются от второго тем, что часть управляющих функций выполняет электроника. По части механических подключений эти устройства идентичны. Данная особенность отражена в Европе: техника, относимая в России к третьему поколению, считается там одной из разновидностей второго.

Наиболее серьезные отличия заключаются в применении шагового электродвигателя, управляющего дозатором рабочей смеси.

При установке оборудования 3-го поколения необходимо внести определенные изменения электрической схемы подключения. Их суть состоит в вводе в контроллер ряда сигналов, снимаемого с работающего двигателя. Для этого:

данные по качественному составу смеси управляющая электроника берет от лямбда-зонда;
информация для определения количества подготавливаемой рабочей смеси снимается из положения дроссельной заслонки;
дополнительно в электронику датчика поступают данные от датчика температуры и частоты вращения вала.

Всю собранные сигналы обрабатывает контроллер, который при дозировании рабочей смеси учитывает также настройку мультиклапана.

Электроника позволяет выполнить аварийный запуск двигателя только газом. Этот режим задают вручную.

Выполнение необходимых подключений зависит от модели датчика, их следует осуществлять по инструкции.

На ГБО 4 поколения

Система ГБО 4 и ее вариант ГБО 4+ отличается увеличением точности работы за счет изменения управляющих алгоритмов и более полного сбора данных о текущем режиме работы.

Для монтажа этой системы необходимо установить датчик на баллонный мультиклапан. Конструкция датчика такова, что его подключение не вызывает серьезных проблем. Пример ее реализации демонстрирует рисунок 5.

Рисунок 5. Датчик ГБО 4-го поколения типа Torelli T3 Pro

Устройство могут комплектовать штатным стрелочным индикатором, который представляет собой самостоятельный прибор.

Для увеличения удобства эксплуатации сигналы, снимаемые с датчика системы гбо, по проводам штатного контрольного кабеля выводят на салонный индикатор.

Подключение выполняют строго по инструкции производителя. Существенные особенности от предыдущих случаев отсутствуют.

ГБО третьего поколения, особенности конструкции, установка и подключение

Шестое поколение и его отличия от предыдущих

Подключение и магистраль

Регистрация ГБО в ГИБДД

Варианты ГБО: от механического до электронного

Конструкция ГБО 3 поколения
