Газовая установка 4 поколения, устройство, принцип работы, схема установки

Установка баллона, заправочного устройства, магистралей

Начнем с простого – установки общих для всех ГБО элементов. Для начала с баллона. Место установки его зависит от конструктивных особенностей авто.

Если авто имеет кузов седан, и имеется багажник значительного объема, то целесообразней использовать цилиндрический баллон. Вместительность его больше, крепиться он обычно к задней стенке багажника.

Эли же авто – хэтчбек, то багажного отделения у него немного, поэтому целесообразней устанавливать тороидальный баллон на место, отведенное под запаску, если таковое, конечно, имеется.

Баллон нужно надежно закрепить. Для этого используются ленты с крепежными элементами на концах. Желательно чтобы эти ленты имели прорезиненую поверхность.

Чтобы правильно произвести крепеж баллона, нужно выполнить замеры, в каких местах потребуется проделать отверстия в кузове.

А также нужно будет отметить места, где будет выходить от баллона магистраль высокого давления. После чего нужно будет в кузове проделать отверстия в отмеченных местах.

После этого обязательно отверстия нужно будет обработать антикоррозийной обработкой.

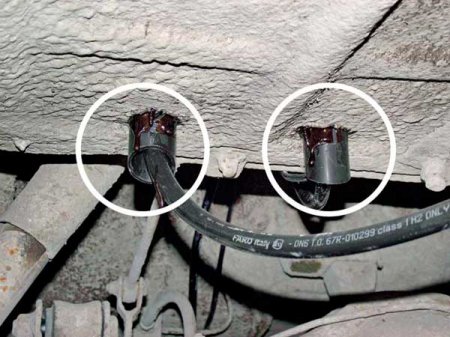

Чтобы в дальнейшем исключить повреждение магистрали от острой кромки отверстия, в него можно вставить отрезки пластиковой трубы, через которые потом и пропускать магистраль.

Тороидальный баллон хоть и садится в посадочное место запасного колеса, но его тоже нужно закреплять, чтобы исключить его перемещение.

Закрепление тоже делается лентами с предварительной подготовкой места вывода магистралей.

В обоих случаях установки баллона следует их устанавливать так, чтобы мультиклапан, установленный на него, находился в верхней части баллона, а также был несложным доступ к крану перекрытия подачи газа.

Далее нужно установить заправочное устройство

Выбор его установки обширный, важно только учитывать, чтобы это место не должно было сильно загрязняться в процессе эксплуатации авто

Устройство можно установить на заднее крыло, в тело бампера, или под бампер.

Главное проследить, чтобы магистраль от устройства к баллону была проложена там, где она не будет мешать и будет отсутствовать возможность ее повредить.

Перейдем к магистралям.

Магистраль представляет собой латунные трубки, которые должны пролегать под автомобилем и идти в подкапотное пространство.

Чтобы исключить повреждение магистралей их лучше прикрепить к бензиновым трубопроводам, ведь они устанавливаются там, где исключена возможность их пробоя.

Преимущества «OMVL» перед системами других брендов

Редукторы «OMVL»

Редуктора «OMVL» отличаются стабильностью во всех режимах работы двигателя: при малых, средних и максимальных нагрузках. Все редукторы «OMVL» оснащены запатентованной системой управления давлением разряжения, что позволяет добиться устойчивой работы даже в самых агрессивных погодных условиях. Продолжают превосходно работать даже при температуре ниже −25°C, в отличие от редукторов других производителей.

Доступность и ремонтопригодность также являются неоспоримыми преимуществами редукторов «OMVL» перед другими брендами. Каждый этап производства жестко контролируется на соответствие всем действующим стандартам. Каждый редуктор «OMVL» проходит проверку инертным газом, что исключает малейшие утечки газа при эксплуатации на транспортном средстве.

Нельзя не отметить, что все редукторы «OMVL» производятся исключительно в Италии.

Инжекторы «OMVL»

Особенной популярностью среди многих производителей электроники газобаллонного оборудования пользуются именно скоростные инжектора «OMVL», которые обеспечивают точное дозирование газа на протяжении длительного периода эксплуатации. Только инжектора «OMVL» могут отвечать требованиям даже самых изысканных потребителей при этом имея низкую стоимость. Минимальное стабильное время впрыска, которое обеспечивают инжектора «OMVL» GEMINI — 1,7 мс, «OMVL» FAST LIGHT — 2,5мс. Такой показатель имеют далеко не все производители ГБО премиум — класса. Инжектора «OMVL» имеют уникальную конфигурацию, позволяющую производить монтаж в различных положениях.

Во всем мире ценится высокое качество и относительно низкая стоимость запасных частей инжекторов «OMVL». Ремонтопригодность также является преимуществом данных инжекторов: в случае выхода из строя рампы форсунок нет необходимости менять ее целиком, достаточно сменить только неисправную деталь. Рампы большинства других производителей вы сможете поменять лишь целиком, что увеличит стоимость обслуживания газобаллонного оборудования.

Электронный блок управления «OMVL»

ЭБУ «OMVL» идеально работает на современных автомобилях благодаря огромному количеству различных стратегий и адаптаций, включая адаптацию, основанную на системе бортовой диагностики автомобиля OBD. Качество и надежность подтверждено гарантийными обязательствами — три года, без ограничений по пробегу, редко какой производитель может себе это позволить.

Все настройки производятся в автоматическом режиме, приводя к минимуму вмешательства в настройку со стороны мастера
по установке ГБО.

Газовая рампа

Оставив пока редуктор, переходим к впускному коллектору. В него нужно будет произвести врезку штуцеров для подачи газа.

Поскольку в коллекторе придется сверлить отверстия, то чтобы исключить потом попадание стружки в клапанный механизм, лучше врезку штуцеров производить на снятом коллекторе.

Можно, конечно, проделать отверстия и, на установленном на двигатель коллекторе, но тогда сверлить нужно аккуратно, чтобы минимизировать попадание стружки.

Будем считать, что коллектор снят и можно сверлить.

Отверстия для штуцеров подачи газа нужно проделывать как можно поближе к бензиновым форсункам, но при этом учитывать положение этих форсунок, чтобы в дальнейшем при установке трубопроводов подачи газа они не мешали.

Ниже представлено несколько вариантов.

Заодно сверлится и отверстие под штуцер подачи вакуума к редуктору.

Отверстия должны быть по размеру меньше диаметра штуцеров. Затем в отверстиях нужно нарезать резьбу.

Перед вкручиванием штуцеров, резьбу их нужно смазать герметиком.

После этого коллектор устанавливается на место и продолжается дальнейшая установка оборудования.

Дальше в схеме подключения идет установка рампы с электромагнитными форсунками.

Рампа устанавливается в верхней части коллектора, но так чтобы она не мешала трубопроводам и проводке.

От рампы к установленным штуцерам подачи газа прокладываются трубопроводы

Важно проследить, чтобы длина трубопроводов, идущих от рампы к штуцерам должна быть одинаковой, иначе будет нарушение работы системы

Установив рампу, нужно к ней проложить трубопровод подачи газа от редуктора. При этом в трубопровод врезается еще один фильтр – тонкой очистки газа.

Опять же, возвращаемся к редуктору и подключаем к нему трубопровод подачи вакуума. Все трубопроводы, для исключения утечки газа в местах соединения необходимо обтянуть хомутами.

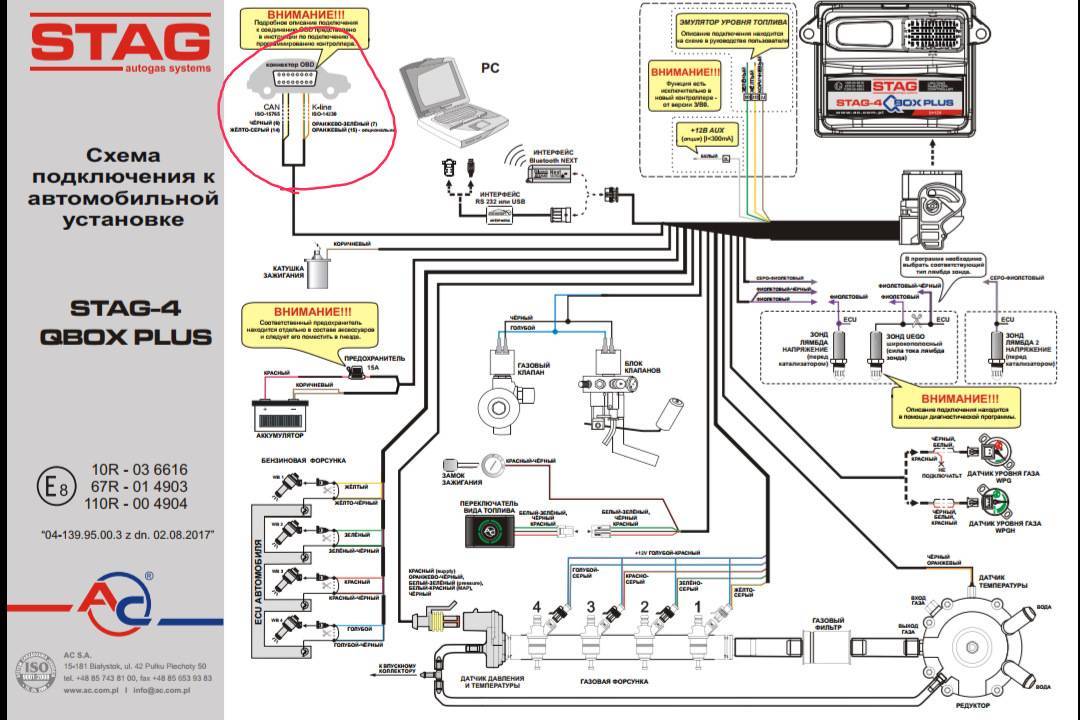

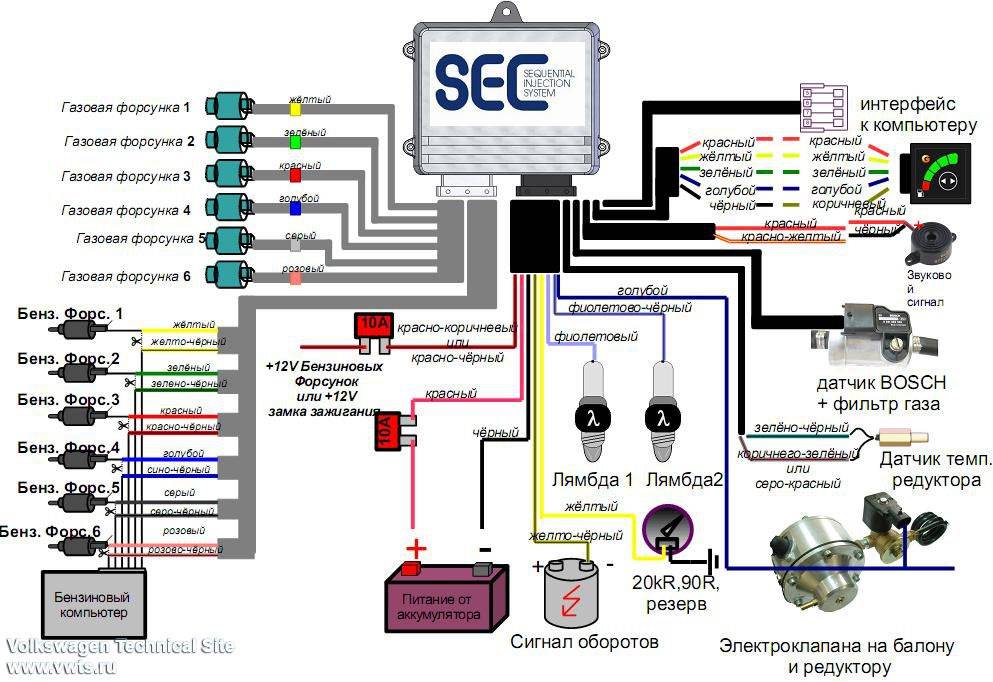

На этом техническая часть установки газобаллонного оборудования закончена, переходим к подключению электронной части.

Диагностирование и регулировка

После полной установки ГБО 4-го поколения можно приступать к таким мероприятиям, как диагностика и настройка. Понадобится адаптер, который будет подключаться к ноутбуку, и программное обеспечение, необходимое для настройки и диагностики.

Программу лучше приобрести от того же производителя, что и газобаллонное оборудование. Для соединения блок управления следует запитать, т. е. включить замок зажигания без запуска двигателя. Если нет соединения, возможно, на ноутбуке используется устаревшая версия программы или недостаточная плотность прилегания контактов питания.

При успешном соединении на мониторе появится вся информация по двигателю: полярность, тип форсунок, количество цилиндров, давление и температура в системе. В салоне автомобиля блок управления системой обязан отображать работу сигнальными лампочками. Зеленая укажет на работу двигателя на бензине (она светится постоянно), а красная должна мигать, указывая на возможность переключения на газ. При правильной настройке сигналы поступают на блок при определенных режимах работы.

Настройка ГБО своими руками

Сразу отметим, если монтаж ГБО с учетом инструкции является сложной, однако посильной задачей, настройка ГБО предполагает, что имеется четкое представление о том, для чего производится то или иное действие. Другими словами, например, настройка ГБО Диджитроник 4 поколения своими руками или же настройка любой другой системы может по праву считаться сложной и ответственной задачей.

При этом важно понимать, что ошибки в настройках могут привести к нестабильной работе ДВС, различным сбоям и даже выходу из строя силовой установки и отдельных систем автомобиля

Обратите внимание, если вы не уверены в своих силах, лучше сразу доверить эту процедуру опытному мастеру. Если же имеется желание выполнить настройку ГБО самостоятельно, потребуется купить специальный провод (кабель), а также установить на ноутбук соответствующее программное обеспечение

Обратите внимание, приведенная ниже информация общего плана, то есть позволяет настроить ГБО «по среднему», чтобы мотор работал на газу, при этом не было рисков поломки ДВС или сокращения его ресурса. Однако тонкие настройки сможет сделать только специалист, что уменьшает расход на разных режимах, повышает отдачу мотора на газу и т.д.

Кстати, все системы похожи друг на друга, то есть, например, настройка ГБО Ловато 4 поколения своими руками не будет сильно отличаться от аналогичной настройки других систем. Разница только в графическом интерфейсе самих программ и некоторых опциях, которые нужны для расширенной настройки.

Итак, перед началом настройки нужно прогреть машину до выхода мотора на рабочие температуры. Далее нужно убрать всю нагрузку с ДВС, кроме холостого хода (выключить печку, фары, габариты, допоборудование и т.д.). Теперь можно подключиться кабелем и запустить программу настройки блока. Давайте рассмотрим настойку ГБО, в качестве примера взяв программу STAG4.

Сначала в окне программы нужно выставить количество цилиндров двигателя на катушку, обороты RPM должны также совпадать с оборотами ДВС ( 550-940). Все данные должны точно соответствовать автомобилю.

После этого нужно перейти во вкладку, где выставляется температура включения. Для лета не ниже +35, а для зимы не менее +40. Отключение цилиндра выставляется от 250. Это позволит реализовать плавный переход с бензина на газ и обратно, без дрожания мотора.

Что касается времени ошибки по давлению , данный параметр ставится на отметке от 300 до 420. При выборе типа газовых форсунок важно, чтобы выбранный тип был точно таким же, что и стоят на машине. Если владелец не знает, какие форсунки стоят, нужно осмотреть форсунки

Производители обычно наносят на них отметки, чтобы затем определить в программе, какие форсунки установлены.

Давление редуктора рабочее должно быть от 1.0 до 1.3 бара, минимальное не меньше 0.50. Тип топлива LPG для пропана или CNG для метана (ставится метка). Теперь можно перейти во вкладку автоматической настройки и нажать запуск (старт). Остается только ждать от 1 минуты до 5 минут. Время настройки зависит от того, как правильно авто работает на бензине. Если мотор работает не стабильно, имеются проблемы с системой зажигания и т.п., тогда потребуется больше времени на автонастройку.

Далее нужно перейти во вкладку карта. Там моно увидеть, что линия оранжевого цвета приняла изгиб

Так вот, важно заметить, от какой цифры в разделе коэффициент начинается линия. Хорошо, если линия лежит в диапазоне цифр от 1 до 1.4. Дело в том, что специалист при установке ГБО должен правильно подобрать форсунки по производительности с учетом мощности двигателя авто.

Дело в том, что одни форсунки можно подстроить под мотор, так как они имеют запас производительности, тогда как другие рассчитаны под конкретную мощность и запас минимален

В любом случае, для всех видов форсунок важно давление редуктора. Во время автонастройки программа сама откалибрует давление редуктора, при этом линия может стать выше коэффициента от 1 до 1.4 или ниже этого показателя

В первом случае завышение говорит о том, что давление от 1 до 1.3 бар , однако дюзы форсунках слишком узкие. Это говорит о том, что можно поднять производительность форсунок, рассверлив дюзы и сделав их шире, что увеличит пропускную способность.

Если же линия ниже коэффициента, это говорит о больших дюзах. В этом случае пропускную способность форсунок уменьшают, меняя дюзы на подходящие аналоги с меньшим диаметром. Отметим, что линия при давлении 1-1.3 в норме должна быть в диапазоне коэффициента 1-1.4. При таких показателях сохраняется приемистость, расхода на газу не превышает отметки в 20% по сравнению с бензином, а также двигатель работает в нормальных условиях, нет больших рисков сокращения его ресурса.

Состав и схема работы ГБО 4-ого поколения

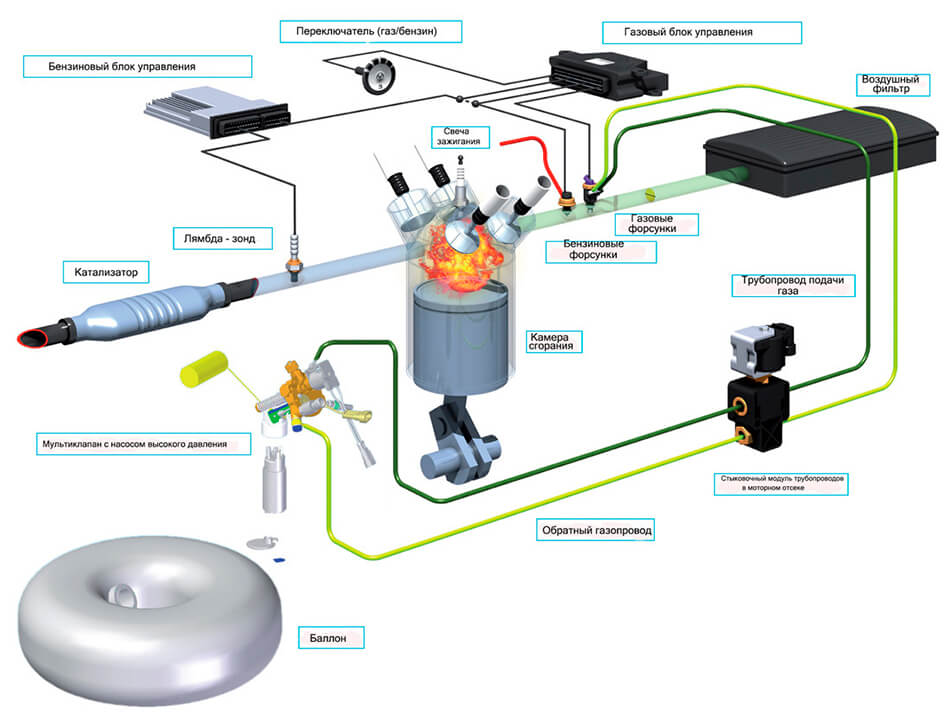

Схема ГБО 4-го поколения

ГБО включает в себя три составные части:

Баллон для заправки сжиженного газа;
Мультиклапан;
Узел подготовки, распределения и впрыска газа.

Мультиклапан устанавливается на горловине газового баллона. Он предназначен для обеспечения заправки баллона и экономного и безопасного расходования газа в процессе питания работающего двигателя. В его состав входят:

3 клапана – входной (заправочный), выходной (расходный) и аварийный (скоростной);
указатель заправки баллона;
трубка забора топлива.

Скоростной клапан обеспечивает перекрытие расходного канала в случае быстрой утечки газа при обрыве или повреждении соединительной трубки от баллона до двигателя.

Система подготовки и распределения газа состоит из:

одноступенчатого редуктора при использовании пропана или двухступенчатого редуктора для метана. Редуктор обеспечивает перевод топлива из жидкого состояния в газообразное. Двухступенчатый редуктор, кроме того, понижает давление газа;
форсуночной рампы с жиклёрами;
фильтра для очистки газа.

ГБО 4-ого поколения не допускает появления различных хлопков в канале впуска топлива, характерных для плохо синхронизированных механических систем подачи. Поэтому его можно смело монтировать на двигатели с пластиковыми коллекторами и системами с регулируемой геометрией подачи газовой смеси. После монтажа оборудования в обязательном порядке требуется выполнить корректировку момента зажигания, так как время сгорания и октановое число газа большое. Оно требует более раннее зажигание, т.е. больший угол опережения.

Повышенный расход газа

Такое может случиться по следующим причинам:

Засорился воздушный фильтр двигателя.
Газовый редуктор создает ненормальное давление.
Редуктор работает некорректно из-за морозов, недостаточно прогрет.
Нет правильной настройки редуктора.
Неправильно подобрана калибровка на штуцерах форсунок.

И здесь может быть общая причина для многих проблем — неисправность лямба-зонда.

Самое критичное — двигатель не запускается совсем или глохнет при переключении с бензина на газ.

Все вышеперечисленные неполадки ГБО могут стать причиной провалов во время перегазовки. При нажатии педали акселератора должно увеличиваться поступление топлива в камеру сгорания, но топлива недостаточно из-за неполадок. Двигатель глохнет. Если отпустить педаль, на небольших оборотах двигатель работает нормально. Это явный признак проблем с подачей топлива через ГБО.

Пошаговая инструкция по настройке газобаллонного оборудования

Предварительно требуется прогреть транспортное средство до рабочего уровня. Затем снять нагрузку (обогрев, кондиционер, обдув и т. д.) с двигателя, чтобы автомобиль остался на холостом ходу. Перед входом в меню параметров нужно подключиться к газобаллонному оборудованию с помощью специального шнура. При необходимости ПО нужно обновить до последней версии прошивки. Алгоритм настройки ГБО Digitronic через специальное программное обеспечение:

Выставить основные параметры автомобиля (число цилиндров, тип двигателя и т. д.), а во вкладке «Установки ГАЗ контроллера» выбрать тип форсунок, термодатчики и др.
В калибровочном разделе требуется указать рабочее и аварийное газовое давление. Настройка калибровки производится автоматически с помощью инструмента адаптации ISA-2. Осуществлять ее нужно на прогретом ДВС (двигателе внутреннего сгорания).
Когда процедура завершена, система предлагает проехаться, чтобы настроить бензокарту. Во время езды на мониторе ноутбука будет отображаться карта, состоящая из разноцветных клеток. Нужно, чтобы максимальное их количество окрасилось в черный.
После получения достаточного количества информации по использованию бензинового топлива следует переключиться на газ и продолжить движение.

Для заполнения каждой карты обычно требуется проехать несколько километров. Кривая бензиновой и газовой карты должны быть максимально приближены. Если они не совпадают, нужно скорректировать коэффициент:

Установить отметку на оранжевой кривой линии в точке расхождения двух графиков.
Выставить точку на оранжевой кривой в месте схождения синей и зеленой линии.
Выбрать область наибольшего отклонения газовой и бензиновой кривой. Данную точку необходимо зажать и переместить так, чтобы минимизировать несовпадение.
Повторно совершить выезд на авто, чтобы сформировать новые карты. Если они снова не совпадут, нужно попробовать заново произвести всю процедуру.

Совпадение графиков карт не является стопроцентной гарантией правильности топливной смеси. После первичной настройки нужно некоторое время эксплуатировать автомобиль, чтобы понаблюдать за «поведением» кривой. При необходимости нужно произвести дополнительные действия для получения наилучшего результата.

Подбор правильной газовой смеси

Чтобы определить оптимальные характеристики горючего, необходимо:

Завести автомобиль и прогреть газовое топливо и редуктор до рабочего состояния.
Переключить транспортное средство на бензин и дать двигателю поработать около 10 минут. Понаблюдать в программе, как время впрыска меняется. Рекомендуется дополнительно проследить за топливной коррекцией и лямбдой.
Переключить автомобиль на газ и проверить, как меняется время впрыска топлива. Возрастание говорит о бедности газовой смеси, поэтому электронный блок управления пытается обогатить ее. Необходимо добиться, чтобы при переключении с бензина на газ впрыск не менялся. Для этого нужно перемещать оранжевую кривую вверх или вниз, пока не будет достигнут желаемый результат.

Допускается отклонение на уровне 10%. Программное обеспечение позволяет корректировать и другие параметры, чтобы более точно настроить работу газобаллонного оборудования. Самостоятельно выставить правильные характеристики непросто, поэтому лучше обратиться к специалисту, который оптимизирует работу автомобиля на газовой топливной системе.

специализируется на установке и техническом обслуживании ГБО в Санкт-Петербурге. Опытные мастера быстро и точно отрегулируют газобаллонное оборудование, чтобы получить оптимальные показатели.

При необходимости менеджеры компании ответят на интересующие вопросы и оформят предварительную заявку. Если вам требуется установка или регулировка ГБО 4 поколения, звоните по телефону +7 (812) 777-0-180.

Источник

В чем преимущества газа

Многие спрашивают, зачем вообще устанавливать ГБО? Ведь, по сути, вам приходится ездить с газовым баллоном в машине. Это ой как опасно.

На самом деле, когда речь идет о профессиональной установке оборудования согласно всем нормам и требованиям безопасности, баллон с газом ничем не опаснее, чем бак с бензином или дизельным топливом.

Стоимость установки и самой покупки оборудования внушительная, если вы хотите действительно качественное устройство от именитых брендов. Потому стоит подумать, почитать отзывы и решить для себя, нужен ли вам газ.

Скажу лично свое мнение. Ставить ГБО актуально тем, что активно эксплуатирует автомобиль. Та же рабочая Газель, проходящая ежегодно по несколько десятков тысяч километров, полностью оправдает затраты и будет экономить владельцу деньги, если сравнивать с бензином или дизелем.

ГБО позволяет экономить только в случае, если машина постоянно в движении. Я не вижу смысла тратить 2-4 тысячи долларов на доработку, если авто 80%!времени проводит в гараже и в день проезжает не более 10-20 километров. Чтобы окупить затраты на установку газового оборудования, потребуется не один год.

Так что основное преимущество — это экономия на АЗС. Но она условная, как вы понимаете.

Пропан бутан или метан

Еще один актуальный вопрос — ГБО под какой тип газа лучше ставить? Ответ однозначный — пропан-бутан.

Да, есть установки, где предусмотрено использование ГБО. Если брать сугубо эксплуатационные характеристики, то метан не уступает пропан-бутану.

Рекомендуем: Диагностика помпы двигателя без демонтажа: 3 основные неисправности устройства

Есть только одна проблема — отсутствие инфраструктуры. Найти даже в крупном городе заправку, где был бы метан, достаточно сложно. Основная масса АЗС специализируется на пропан-бутане. Вот и вся хитрость выбора.

«Играем» с подачей бензина

Четвертое поколение ГБО очень «хитрое» и в него встроены интересные алгоритмы добавки бензина. Таким образом, одновременно в камере сгорания могут оказаться газ

ибензин .

Как известно, «на газу» автомобиль ведет себе не так динамично, как на бензине. Инженеры Lovato хорошо прочувствовали эту проблему и создали режим довпрыска бензина

при резких ускорениях. В итоге мы получаем увеличение скорости сгорания газа за счет присутствия бензина и следовательно повышение мощности. Различия в мощности между бензином и газо-бензином практически отсутствуют. На больших ровных участках, когда не нужно быстро разгоняться подается только газ. Преимущественно городской режим и довпрыск бензина не создадут хорошей экономии и если вам не нужно, что бы авто был таким же «прытким», как и на бензине, то добавку бензина можно отключить, делается это в программе Lovato Easy Fast в меню «Конфигурация», на вкладке «Карта», ползунком чувствительности.

Lovato Easy Fast — дополнительный впрыск бензина

Можно так же настроить добавку бензина в тяжелых условия

, например, при определенных высоких оборотах или помочь газовым форсункам, когда те открыты полностью. Эта помощь возможна, когда время бензиновых форсунок не превышает 16 мс. Программа Lovato Easy Fast в меню «Конфигурация», на вкладке «Переключение», пункты «Холостой ход» и «Работа на высоких оборотах».
