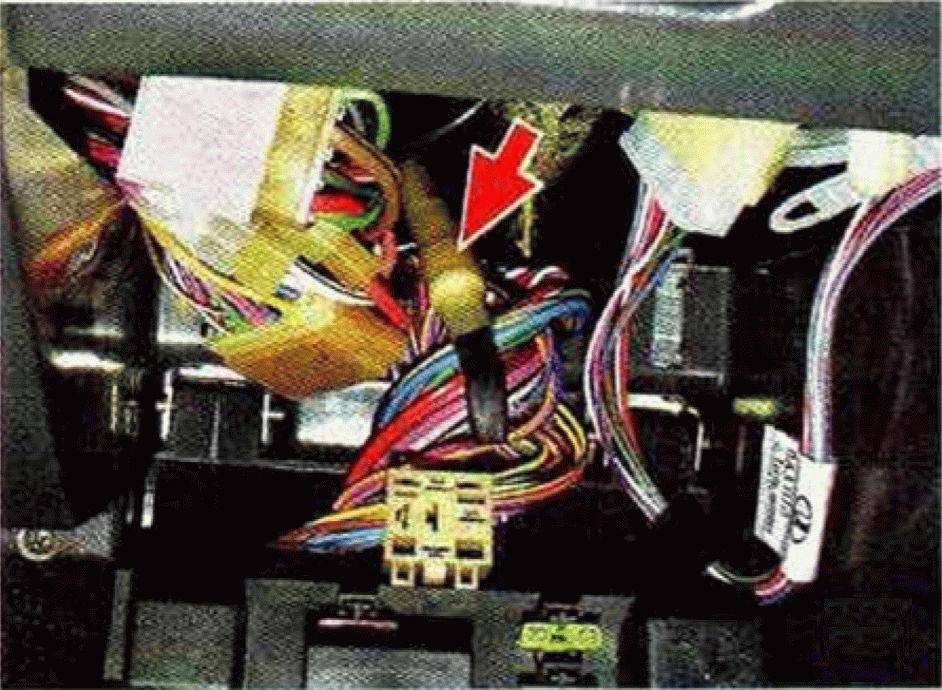

Где находится реле звукового сигнала на ВАЗ-2112?

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно

Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний

Подобные признаки говорят о необходимости проведения следующей проверки:

перемкнуть 2 медных контакта, расположенных на задней крышке реле;
о неисправности втягивающего механизма скажет появившееся движение;
в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью;
дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора;
второй провод соединяет «массу» стартера и АКБ;
если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок.

Это интересно: Ремонт блока управления двигателем

Дальнейшие действия автовладельца зависят от характера обнаруженной неисправности. Если устройство работает слишком быстро или медленно, речь идет о механическом износе отдельных его элементов. Втягивающие механизмы нередко выходят из строя в силу короткого замыкания. Обуглившиеся контакты выражаются в серии щелчков, дополненных замедленной работой механизма.

Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Схема электросистемы ВАЗ 21124 в подкапотном пространстве

1. электрический вентилятор (№3);
2. реле включения электровентилятора (№22);
3. датчик температуры охлаждающей жидкости (№7);
4. электрический бензонасос с датчиком уровня топлива (№30);
5. реле включения бензонасоса (№21);
6. электрический подогреватель впускной трубы топливной системы (№4);
7. реле включения и предохранитель защиты подогревателя (№23 и 24);
8. датчик температуры воздуха идатчик абсолютного давления (№5 и 6);
9. контроллер управления работой двигателя (№13);
10. блок предохранителей СУД (№20);
11. блок предохранителей (№27);
12. реле зажигания 21124 (№26);
13. свечи зажигания (№28);
14. реле стартера авто (№25);
15. аккумуляторная батарея (№18).

Причины преждевременного выхода из строя предохранителей

• Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
• Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
• Механическое повреждение, авария, удар, столкновение;
• Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
• Короткое замыкание в цепи электрического питания;
• Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже

В системе функционирования любого автомобиля принципиальная роль отводится элементам питания. Большая часть устройств потребляют электроэнергию. Вследствие этого необходимо своевременно проводить диагностику и обслуживать систему питания. Большая роль отводится блокам с предохранителями и реле

Если что-то из оборудования на ВАЗ 2112 с 16-и или 8-и клапанным двигателем (бензонасос, прикуриватель или освещение) выходит из строя, то в первую очередь нужно обратить внимание на предохранитель, который отвечает за них

Автомобиль ВАЗ 2112

Собраны защитные элементы в специальные блоки. Система электрооборудования сделана таким образом, что в случае замыкания в какой-то определенной части сети другие элементы и проводка остаются незатронутыми.

Блок предохранителей на автомобиле ВАЗ 2112 16 или 8 клапанов, один из принципиальных узлов в электроцепи, в котором находятся специальные разъемы. Это очень удобно, в первую очередь, когда требуется замена электропредохранителей.

Когда транспортное средство не заводится или, например, отказывает прикуриватель, то первым делом нужно посмотреть электропредохранитель, отвечающий за данный потребитель. Автомобиль может не завестись, если перегорел предохранитель, отвечающий за бензонасос либо стартер. У моторчика обогревателя имеется собственный предохранитель. Из-за большой нагрузки очень часто перегорает предохранитель прикуривателя. Некоторые водители ВАЗ 2112 производят его замену раз в один-два года.

Где Находится Реле Стартера Ваз 2115 Инжектор

Реле стартера ВАЗ 2115

Наиболее вероятной причиной отказа стартера является электрический ущерб.

При первом неудачном запуске двигателя большинство людей ищет проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить, работает ли электрический стартер, он может питаться непосредственно от батареи, подключив положительный провод от терминала.

Таким образом, вы можете запустить двигатель, чтобы продолжить движение с неисправной системой питания стартера. Многие люди пытаются найти в автомобиле стартерное реле VAZ 2115, где есть узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия.

Возможно, производитель ВАЗ уже оснащает новую серию автомобилей, стартерную эстафету, но предыдущие версии этих автомобилей были изготовлены без нее. Это не критично, так как стоимость незначительна, и преимущества сразу видны, вы можете установить ее самостоятельно, без навыков электрика.

Почему необходимо установить дополнительное стартерное реле VAZ 2115? Дополнительное реле обеспечивает более стабильную работу стартера с дополнительным электрооборудованием. Таким образом, стартер работает даже со слабо заряженной батареей, включенной подсветкой и при низких температурах.

Ваз 2115 не крутит стартер устраняем проблему

Устанавливаем реле

настартер приора и 2110.

Не путайте реле стартера ВАЗ 2115 с ретранслятором, который находится на стартере, и выполняет функцию толкания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, обычный старт автомобиля. Нарушения работы ретрактора выражаются в таких проявлениях:

• после успешного запуска двигателя вы можете услышать жужжание стартера
• Поверните ключ зажигания простым щелчком, стартер не работает
• попытаться запустить двигатель с помощью ключа

Такие проявления характеризуются нарушением стартера и заменой реле.

Ремонт втягивающего стартового реле ВАЗ 2115

Сначала снимите стартер, отвинтив крепежные болты и до отсоединения аккумулятора. Помните. главное. обеспечить безопасность ремонта. После успешного удаления электрического стартера необходимо отвинтить болты втягивающего реле.

В большинстве случаев ретрансляционное реле не складывается, но его можно по-прежнему ремонтировать. Для этого вам понадобится отвёртка, паяльник, медная обмотка, сердечник, который, если смотреть, может оказаться невредимым. В этом случае вам не нужно его менять.

При пайке проволоки паяльником вы можете перейти к расширению корпуса катушки. Разделив катушку, вы можете определить ее повреждение и заменить необходимые элементы.

Прочитать то же самое, другие отзывы

Замена кустового стартера ВАЗ 2114

Замена устройств

Расположение всех защитных элементов уже известно, так что остается лишь найти причину поломки.

1. Чаще всего дополнительная электроника, такая как магнитолы, компьютеры и другие гаджеты, сильно нагружает систему. Ее извлечение снимает основную нагрузку.
2. Установка новых деталей, неподходящих по мощности к основной комплектации, также может сказаться на работе других устройств.
3. Самой банальной причиной можно считать простой износ электроники. Понадобится заменить основное электронное устройство или часть защитного узла.

В моделях 2112, 2110 электрические схемы соединения похожи, поэтому их можно использовать как аналог при монтаже и демонтаже элементов конструкции.

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Звуковые сигналы, как таковые, не относятся к наиболее сложным элементам автомобиля, однако от их исправного состояния, в немалой степени, зависит безопасность движения и возможность избежать аварийных ситуаций. Как бы то ни было даже при всей своей простоте конструкции звуковой сигнал (в том числе и на различных модификациях ВАЗ) может перестать работать и при возникновении такой неприятной ситуации с проблемой, чаще всего, удается справиться своими силами, достаточно иметь под рукой соответствующую схему и следовать нескольким несложным рекомендациям. В общем случае схемы подключения звукового сигнала на ВАЗ «классического» ряда и на последующих переднеприводных моделях достаточно схожи и основные отличия касаются маркировок реле, а также расположения предохранителя. Кроме всего прочего на наиболее ранних вариантах ВАЗ (2101, 2102, 2103 и ряд модификаций 2106) в электрической схеме звукового сигнала, наличия разгрузочного реле, вообще, не предусмотрено.

Схема звукового сигнала ВАЗ без реле

1. Аккумуляторная батарея;
2. Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
3. Выключатель звукового сигнала в виде кнопки на руле;
4. Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

1. Аккумуляторная батарея;
2. Генератор постоянного тока;
3. Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
4. Управляющее реле (как правило, РС-528).

Схема звукового сигнала на ВАЗ «Самара» (2108, 2109, 21099), а также на ВАЗ 2113 – ВАЗ 2115

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Схема подключения звукового сигнала на ВАЗ «Калина» и ВАЗ «Приора»

1. Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
2. Клавиша управления звуковым сигналом;
3. Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Наиболее частой причиной пропадания звукового сигнала кроется в несовершенстве его конструкции и слабой защищенности от попадания влаги и загрязнений. Иначе говоря, в процессе эксплуатации происходит окисление контактов, а также блокирование звуковой мембраны (вследствие чего отсутствуют колебания и необходимый звуковой эффект). Подобные отказы, нередко удается устранить, внеся в сигнал небольшое количество состава WD – 40 или его аналога, но для того, чтобы достичь гарантированного и длительного результата рекомендуется, все же, разобрать сигнал и клавишу управления с целью выполнения более тщательной очистки.

Кроме всего прочего на автомобилях оборудованных двумя сигналами (как правило, они разной тональности) при выходе из строя одного из элементов происходит значительное ослабление выходной звуковой мощности и тут уж придется определять отказавший сигнал и менять его. Кстати, многие сигналы снабжены специальными органами регулировки и в случае появления хрипов, скрежета и прочих посторонних звуков можно улучшить качество звука вращением настроечного винта. Так же его вращением можно попробовать сорвать «закисшую» мембрану.

Устранение неисправностей электрической схемы

при полном отсутствии сигнала:

– Проверяем наличие и состояние «массы», а также питающего напряжения непосредственно на сигнале (необходимо учитывать то, что на ранних моделях ВАЗ «плюс» «висит» постоянно, а управление осуществляется замыканием «минуса»). При наличии устойчивого плюса и появлении минуса при замыкании клавиши – неисправен сам сигнал и его следует поменять.

– Проверяем питающее напряжение на участках цепи с предохранителем, силовым реле и монтажного блока в целом;

– Оцениваем состояние контактов и общей «массы» кнопки управления и устраняем все следы окисления.

Сигнал периодически пропадает, и при звучании прослеживаются посторонние звуки:

– Выполняем отладку при помощи регулировочного винта.

При проворачивании рулевого колеса сигнал начинает звучать самопроизвольно:

– Скорее всего, неправильно установлен подрулевой переключатель (слишком близко к рулевому колесу);

– Как вариант, происходит замыкание массы на рулевой колонке (по цепи управления сигналом).

Не работает сигнал на ВАЗ-2110 причины, что делать

Если звуковой сигнал не работает, ездить на ВАЗ-2110 ни в коем случае нельзя, так как такая поломка может привести к очень серьезным последствиям. Ведь только при помощи этого устройства реально в большинстве случаев предотвратить возникновение аварийной ситуации и спасти немало человеческих жизней. С помощью громкого звука можно легко предупредить пешехода, который зазевался на дороге, или другого водителя.

Почему перестал работать гудок

Если не работает предупреждающий сигнал на ВАЗ-2110, что касается и вентилятора, не стоит сразу обращаться на станцию техобслуживания.

Чаще всего сигнал может перестать работать из-за следующих причин:

1. Пришедшего в непригодность предохранителя. Для устранения неполадки потребуется заменить сгоревший элемент, который должен подходить по цвету и номиналу к предыдущему. Такая процедура не займет много времени, с ней можно справиться всего за пару минут. Но если через короткое время новый предохранитель вновь перегорит, решать эту проблему нужно на станции технического обслуживания.
2. Если после замены звуковой сигнал не появится, это укажет на короткое замыкание в электросети. Для устранения причины возникновения опыта владельца редко бывает достаточно, поэтому верным решением будет обратиться за помощью к опытным мастерам.
3. Звуковой сигнал перестал работать из-за поломки самого гудка. Если замена предохранителя не дала никакого результата, а звуковой стоп-сигнал так и не заработал, то, скорее всего, поломался сам гудок. Справиться с проблемой самостоятельно будет сложно даже опытному автолюбителю, так как для выявления причины поломки нужно подсоединить деталь к аккумулятору. Если все же возьметесь сами проверять сигнал и после подключения к батарее элемент не начнет функционировать, проще всего купить новый гудок и установить его.

Другие частые причины

Довольно часто можно встретить и такие причины неполадок:

• звуковой сигнал может пропасть из-за истертых прижимных контактов, которые расположены на рулевой колонке. Чтобы предотвратить быструю изношенность проводов, специалисты рекомендуют периодически смазывать их графитовой смазкой, предварительно сняв руль автомобиля. Такая обработка поможет не только предотвратить изношенность элемента, но и продлит их эксплуатационные характеристики;
• изношенность контактного рулевого кольца также может стать причиной отказа работы звукового сигнала. Для устранения потребуется произвести аналогичные мероприятия, которые были описаны в предыдущем пункте;
• довольно часто перестает функционировать сигнал на ВАЗ-2110 из-за окисления рулевых внутренних контактов. Так как на элементах собирается много отложений, они становятся препятствием для возникновения звукового сигнала, поэтому автомобильный гудок перестает работать. Для устранения поломки будет достаточно разобрать руль автомобиля, тщательно зачистить внутренние контакты и правильно собрать рулевое колесо.

Мы надеемся, что информация в этой статье поможет намного проще выявить причину неисправности звукового сигнала и быстро исправить поломку самостоятельно. Помните, что, если не работает звуковой сигнал на ВАЗ-2110, лучше не игнорировать проблемы, а пытаться ее решить. А помогут в этом многочисленные видео, которые созданы специалистам по ремонту.

The following two tabs change content below.

• Bio
• Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Принцип работы устройства

Трехуровневые регуляторы способны выполнить практические любые условия, которые необходимы АКБ для качественной зарядки, причем общее напряжение сети не падает, а только стабилизируется. Сложного в его устройстве нет ничего, поскольку это тот же регулятор, только три штуки, с особым электронным механизмом управления, который может учитывать очень важные вещи:

1. Состояние аккумулятора.
2. Уровень его заряда.
3. Нагрузку на аккумулятор.
4. Температуру окружающей среды.
5. Количество оборотов двигателя.

Исходя из этих данных, устройство может самостоятельно устанавливать оптимальное зарядное напряжение для АКБ, не обделяя других потребителей, что очень важно зимой и в темноте

Схема подключения четырехконтактного реле 12 вольт

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь

. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка

. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Давайте я предположу, что Вы не знаете как подключать птф в машине, где они не предусмотрены и объясню, так будет проще понять как подключится к штатной кнопке задних противотуманок.

1.Противотуманки подключаются через защиту(предохранитель) и силовое реле (4х контактное реле света) 2. Ищем, откуда хотим взять 12+ в машине для света. Я рекомендую разрезать самый толстый провод(красный) на блоке предохранителей и приять туда свой. Только пайка. Если нет пайки — все плохо, где-то что-то получится не так, может и машина сгореть. 3.Цепляем предохранитель. Есть навесные предохранители, 10грн штука на авторынках. 4.Подключаем силовое реле. На нем 4 контакта. Они подписаны номерами. 4.1 Контакт 30. Сюда подключаем провод после предохранителя 4.2 Контакт 87. Сюда подключаем провод на прямую к ПТФ 4.3 Контакт 86. Сюда подключаем провод и цепляем его на массу, на ближайший болт рядом с реле. 4.4. Контакт 85. Тут самое интересное. Это управляющий контакт. Когда на 85 попадет 12+, то контакт 30и87 замыкаются будто выключатель. 4.4.1 Проще — вытягием кнопку птф. Не снимаем колодку. 4.4.2 Берем мультиметр, цепляем один провод на кузов, только на нержавое место. 4.4.3 Включаем габариты и фары. Только в таком случае будут работать задние птф. 4.4.4 Теперь проводим эксперимент. ПТФ выключены — где у нас есть +, на каких проводах. Нашли запомнили/записали и поняли что они нам не надо. 4.4.5 Включаем кнопку и смотрим где 12+ появлися после включения. 4.4.6 Нашли? Тогда прикручиваемся к нему и тянем на контакт 85.
