Типы блоков управления на Лада Гранта
На Лада Гранта устанавливаются блоки трех типов. М74, М74.5 и М74М. Все блоки изготавливаются НПП Итэлма
М74 изготавливался и устанавливался на авто до 2019 года выпуска. ПО разрабатывалось для него АвтоВАЗом. В зависимости от года выпуска было 5 аппаратных реализаций блока, и более 50 видов ПО для них, но принципиальных различий для водителя между ними нет.
М74.5 изготавливался и устанавливался на авто до 2019 года выпуска. ПО разрабатывалось для него НПП Итэлма. Встречается не часто, только на автомобилях с мотором 21127. Сильно отличается от М74, общего только внешний вид и разъемы.
М74М начали устанавливать на Ладу Гранту с 2019 года. ПО для него разрабатывает АвтоВАЗ. Блок является клоном блокам М86 который устанавливается на Лада Веста, Хрей и Ларгус. Отличия только в разъеме.
У всех блоков очень слабая защита от угона, злоумышленнику крайне легко ее обойти и завладеть автомобилем.
Присоединяйтесь к обсуждению
Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Тюнинг мультимедийной системы
Кроме ЕСУП можно перепрошить и мультимедийную систему. После процедуры автолюбителю станут доступны новые функции, а сама система будет более современной. После процедуры можно установить камеры заднего вида, появляется возможность выхода в интернет, плеер будет читать новые форматы файлов. Можно установить навигацию.
Где находится эбу на гранте — авто-ремонт
Управление Lada Granta по ремонту и эксплуатации (ВАЗ 2190)
(ЭБУ, контроллер Лада Гранта) связан электрическими проводами со всеми датчиками системы. На ЭБУ приходит информация от датчиков, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ (контроллера, компьютера).
Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (неисправность проявляется не постоянно).
После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть.
Блок управления Лада Гранта (контроллер) питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с высоким полным сопротивлением (10 МОм). Электронный блок установлен в салоне у ног переднего пассажира.
Лада Гранта Snow Girl › Бортжурнал ›
Начитавшись про сгоревший блок ЭБУ по причине залива через заглушку в моторном отсеке, либо через салонный фильтр, решил обезопасить себя. Долго думал куда и как перенести «мозги» (была мысль на кронштейны под бардачок), пока не увидел здесь на драйве как один автолюбитель перенес их под заглушку подушки безопасности пассажира. Мне очень понравилась данная идея, и я решил воплотить ее в жизнь на своем авто. Снял клемму АКБ. Отсоединил колодки проводов от блока ЭБУ. Открутил три гайки, удерживающих сам блок, и извлек его. Далее провод из моторного отсека протащил под шумкой вверх к воздуховоду. А провод, идущий из под панели протащил вдоль кожуха печки (проводов хватило практически в натяжку. АвтоВАЗ и здесь сэкономил – в другое место блок не перенести – проводов не хватит). Блок закрепил контактами вниз к воздуховоду и панели пластиковыми стяжками (держится очень крепко, не болтается, не хуже чем на болтах), предварительно приклеив к его плоскости пенофол в два слоя на двусторонний скотч, чтобы он не стучал и не грелся от воздуховода. Подключил колодки обратно к блоку, не забыв соединить их между собой (соединяются двухконтактной фишкой). Поставил заглушку подушки безопасности на место. Установил клемму АКБ. Запустил двигатель – все работает. Сначала переживал вдруг блок будет греться от воздуховода, но потрогав моторный отсек после поездки со стороны салона в том месте где был установлен блок с завода (рука не могла выдержать больше 6 секунд) понял, что под панелью ему будет вольготно.
Блок закреплен стяжками к воздуховоду и панели
Здесь так же расположены предохранители на систему открывания багажника и подсветку бардачка
П.с. Теперь ЭБУ расположен контактами вниз, залить его в этом месте практически невозможно. Знакомый Грантовод не стал переносить, но с завода блок расположен контактами вверх и залить его через салонный фильтр не составит труда + проведя несложный эксперимент определил, что блок сильно греется под шумкой от моторного.
Еще есть один ВАЖНЫЙ момент: масса ЭБУ — это его же корпус. В моем случае он нигде не контактирует с кузовом авто. Поэтому к корпусу через болт с гайкой прикручиваем толстый провод, второй конец которого кидаем на кузов.
ЭБУ Ителма 11186-1411020-22: стоковая прошивка или чип-тюнинг?
Дилемма относительно необходимости прошивки установленного производителем или нового ЭБУ, установленного владельцем авто, зависит от многих факторов. Среди основных моментов выделяют «задумчивость» автомобиля на момент обгона или же передвижения в плотном потоке автомобилей.
Стоит отметить оптимизированную динамичную прошивку для Lada Гранта 1.6L, 8V с контроллером М74 и установленной нормой токсичности Е2. Что дает практическая реализация такой прошивки?
В результате проведенных манипуляций и возвращения контроллера на его законное место, значительно оптимизировались топливоподача и зажигание. Прошивка предусматривает изменение настроек дросселя.
Проведение современного чип-тюнинга на отечественном автомобиле Лада Гранта предоставляет возможность физического отключения 2го ДК и катализатора. В результате такой прошивки заметно увеличиваются динамические характеристики автомобиля при сохранении умеренного стиля вождения.
Стоковая прошивка ЭБУ Лада Гранта рассчитана на обыденное ежедневное использование автомобиля, при всем этом версия прошивки производителя входит в пакет гарантии. Самовольное изменение версии прошивки ведет к аннулированию гарантии от производителя.
На данный момент конечному потребителю предоставляется коммерческие прошивки контроллеров М74, а именно:
• AY_I484GG30 – Лада Гранта 1.6л, 8V с предустановленным контроллером М74 11186-1411020-22;
• I484GI06-STR – Лада Гранта 1.6л, 8V; контроллер – 11186-1411020-22 и стандарт Евро-2;
• AY_484GP12 – с предустановленным контроллером М74 11186-1411020-22 и стандартами E3/E2.
Автор всех статей на сайте! Собственный сервис “Нью-Лайн Авто” Все виды работ. Специализация: Lada
2 Принцип работы электронного блока управления Лада Гранта
Прежде чем заниматься даже проверкой работоспособности ЭБУ, не говоря уже о его перенастройке, необходимо сперва разобраться в основных моментах. Как бы нам не хотелось погрузиться в разбор технической части и приступить к практике, способность понимать именно электронную сущность системы управления стоит гораздо выше в шкале приоритетов.
Любой компьютер – это прежде всего запоминающее устройство. На домашнем ПК мы храним множество различной информации, причём не только фото, видео и документы. Мы храним полный список совершённых действий, данные о сбоях в работе, характеристики состояния системы в каждый момент работы. Всё это находится в скрытых файлах и, словно медицинская карта, необходимо для диагностики и “лечения” компьютера. Блок управления автомобиля Лада Гранта – это такой же компьютер, только со специфическими задачами. И он также имеет свою карту “болезней”, которая, как упоминалось выше, хранится в одном из трёх блоков памяти – в оперативной. Оперативное запоминающее устройство, или ОЗУ, временно хранит и те данные, которые всё время курсируют между ЭБУ и датчиками. Хранятся они ровно до того момента, пока все необходимые расчёты не будут произведены системой, затем удаляются за ненадобностью. Что касается данных диагностики, то тут владельцу Лада Гранта надо быть внимательным. Ведь без постоянного источника питания ОЗУ теряет всю накопленную информацию.
Но, как вы понимаете, есть более важные, основные блоки памяти. Они как раз не зависят от наличия энергетического питания и данные в них неизменны, пока вы не произведёте целенаправленную их замену (перепрошивку ЭБУ). Речь идёт о программируемом постоянном и электрически перепрограммируемом запоминающих устройствах. Проще говоря, о ППЗУ и ЭРПЗУ. Первое хранит данные заводской прошивки со всеми схемами управления и занимается отслеживанием команд в чёткой их последовательности. Сюда же относятся данные, необходимые для диагностики и калибровки, такие как вес авто, мощность двигателя на Гранте и прочие факты. Второе устройство памяти является важным хранилищем противоугонной информации. Оно содержит те самые коды, которые записаны и на вашем ключе от сигнализации. Если они не совпадут, ваша Лада Гранта не сдвинется с места.
Теперь вы знаете, какие типы памяти содержит блок управления вашего транспортного средства. Пора переходить к техническим деталям.
Инструкция по замене блока
Необходимость снять блок управления может возникать по разным причинам. К примеру, проблема может заключаться в выходе из строя управляющего устройства или при необходимости его перепрошивки. Нужно учитывать, что прошивка ЭБУ — это очень важная и ответственная процедура, с которой сможет справиться далеко не каждый автовладелец. Неверные действия в процессе выполнения этой задачи могут привести к тому, что блок и вовсе окажется неработоспособным, соответственно, такая затея может дорого стоить владельцу машины.

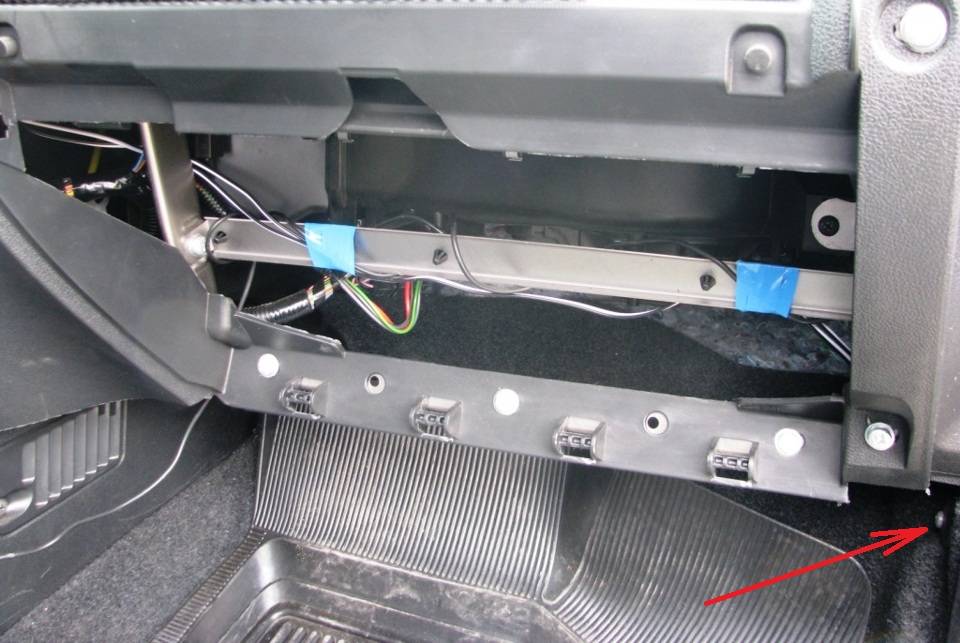

Итак, для демонтажа узла вам потребуется произвести частичное снятие центральной консоли.
Чтобы выполнить эту задачу своими силами, придерживайтесь следующих действий:
В первую очередь, необходимо выкрутить болты, которые фиксируют облицовку ручного тормоза.
С рычага управления коробкой передачи снимите чехол, а облицовочную панель необходимо демонтировать.
Рядом с педалями также необходимо открутить болты фиксации и произвести демонтаж пластиковой облицовки.
Подденьте заглушку на центральной консоли и произведите ее демонтаж. Сделав это, вы сможете увидеть разъем для подключения блока управления через USB-выход.
Болты фиксации блока с предохранителями также необходимо выкрутить, после чего разъем можно демонтировать с места установки. Боковые болты крепления консоли также нужно открутить.
Выполнив эти действия, можно отключить прикуриватель и немного приподнять центральную консоль. Непосредственно сам ЭБУ расположен на правой ее стороне. Для того, чтобы осуществить демонтаж управляющего устройства, нужно будет открутить его болты фиксации, после чего отсоединить колодку с проводами питания
Делайте это осторожно, чтобы не повредить разъемы, в противном случае при дальнейшем монтаже могут возникнуть проблемы.
После выполнения всех этих действий устройство можно снять. Выполняется его ремонт, перепрошивка или замена, в дальнейшем сборка производится в обратной последовательности
Как видите, в целом процедура снятия довольно простая.
Что ожидать от настройки эбу
Перепрошивка позволяет исправить ошибки и оптимизировать работу автомобиля
Компании, предлагающие услуги чип-тюнинга, разрабатывают и предлагают различное программное обеспечение, которое позволяет оптимизировать основные показатели автомобилей.
Этот процесс позволяет исправлять всевозможные ошибки, создать резервную копию изначальных настроек, изучать и проводить корректировку характеристик, а также вносить изменения и тестировать новые прошивки электронных блоков.
Если необходимо вернуть стандартные настройки, это делается практически мгновенно. Но те, кто уже перепрошивал Гранту, никогда не вернутся на стандартные заводские параметры. После перепрошивки можно получить:
- снижение расхода топлива на 5%;
- высокие скоростные характеристики;
- 10% увеличения мощности;
- плавность работы АКПП;
- улучшенную тягу.
И это далеко не все. При этом не производится ни единого вмешательства в механику. Это один из самых дешевых способов сделать Гранту лучше. Есть один нюанс. Если автомобиль в данный момент на гарантии, после перепрошивки ЭБУ гарантия недействительна.
Современные специалисты по чип-тюнингу предлагают 3 различных варианта прошивки контроллера Лады Гранта. Их, конечно, больше, однако не все идеально подходят. Особо популярные системы — это “Паулюс”, “Ледокол” и “Адакт”. Они являются самыми обкатанными и протестированными.
Некоторые специалисты предлагают как установку одной из управляющих программ, так и все три. Иногда предлагают испытать каждую, а затем выбрать ту, что больше понравится. Непосредственно прошивка занимает в среднем около 30 минут.
Электронный блок управления двигателем Лада Гранта
В каждой машине есть — электронный блок управления. Он управляет работой исполнительных механизмов двигателя, основываясь на показаниях связанных с мотором датчиков.
От ПО блока управления и его работы зависят комфорт поездок и динамические показатели авто. Оба аспекта можно улучшить, проведя чип-тюнинг автомобиля.
На Лада Гранта устанавливаются ЭБУ М74.5, ЭБУ М74 и М74М. Какой именно блок идет в комплектации зависит от года выпуска и двигателя. ПО у разных типов блоков разное, прошивки не взаимозаменяемые.
Слабое место всех блоков управления на Лада Гранта
Самое слабое место любого блока управления Лада Гранта – негерметичность и место установки. ЭБУ находится под бардачком, за обивкой салона.
При таком месторасположении влага может попасть внутрь блока. Распространенные проблемы:
- Антифриз попадает в ЭБУ если течет отопитель салона.
- Вода из-под капота заливает блок если рассыхается резиновая заглушка.
- Вода также может попасть на ЭБУ если забьется дренажное отверстие внизу лобового стекла.
Если внутрь блока попадет жидкость, то он выйдет из строя и двигатель будет невозможно запустить. Если это произойдет во время поездки, то последствия предугадать трудно. Но ЭБУ точно будет работать некорректно и не позволит комфортно продолжить поездку.
Чтобы избежать таких неприятностей нужно защитить блок от попадания жидкости.
Что нужно сделать:
- Загерметизировать заглушку, которая ведет к ЭБУ из-под капота.
- Регулярно чистить дренажные отверстия.
- Перенести блок управления ближе к подушке безопасности пассажира.
Этих трех действий достаточно, чтобы защитить ЭБУ от влаги.
Типы блоков управления на Лада Гранта
На Лада Гранта устанавливаются блоки трех типов. М74, М74.5 и М74М. Все блоки изготавливаются НПП Итэлма
М74 изготавливался и устанавливался на авто до 2021 года выпуска. ПО разрабатывалось для него АвтоВАЗом. В зависимости от года выпуска было 5 аппаратных реализаций блока, и более 50 видов ПО для них, но принципиальных различий для водителя между ними нет.
М74.5 изготавливался и устанавливался на авто до 2021 года выпуска. ПО разрабатывалось для него НПП Итэлма. Встречается не часто, только на автомобилях с мотором 21127. Сильно отличается от М74, общего только внешний вид и разъемы.
М74М начали устанавливать на Ладу Гранту с 2021 года. ПО для него разрабатывает АвтоВАЗ. Блок является клоном блокам М86 который устанавливается на Лада Веста, Хрей и Ларгус. Отличия только в разъеме.
У всех блоков очень слабая защита от угона, злоумышленнику крайне легко ее обойти и завладеть автомобилем.
Как защитить ЭБУ от взлома?
Самое простое решение проблемы – установить сейф на блок управления. Тогда злоумышленник не сможет быстро подменить блок управления или отключить штатную охранную систему. Так же сейф частично защитит блок от попадания в него влаги.
Лада Гранта – довольно популярная модель АвтоВАЗа
И чем больше ее покупают, тем чаще она привлекает внимание злоумышленников. Поэтому мы советуем отнестись к безопасности машины серьезно и защитить ее от угона
Сейф на блок управления не дает 100%-ой гарантии, что преступник не сможет уехать на автомобиле. Но заметно увеличивает нужное для обхода противоугонной защиты время.
Чтобы дополнительно обезопасить авто можно также установить сигнализацию и механическую защиту от угона. Все необходимые аксессуары вы сможете приобрести в нашем магазине.
Где находится ЭБУ Лада Гранта?
ВАЗ (Lada) Granta 2011 — н.в.
Подскажите расположение ЭБУ на Ладе Гранте.
- Расположение диагностического разъема Лада Гранта – 2 ответа
- Почему пропало питание от аккумулятора на ВАЗ Гранта? – 4 ответа
- Самопроизвольное включение вентилятора ВАЗ Гранта – 4 ответа
- Почему периодически не работает спидометр на Гранте? – 3 ответа
- Перестала гореть лампочка давления масла при включении зажигания в Лада Гранта – 3 ответа

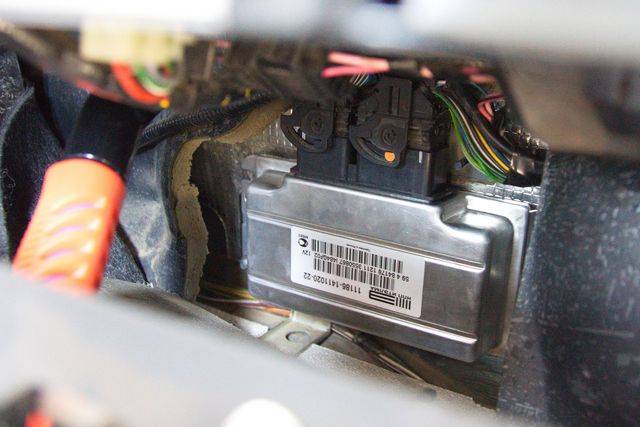

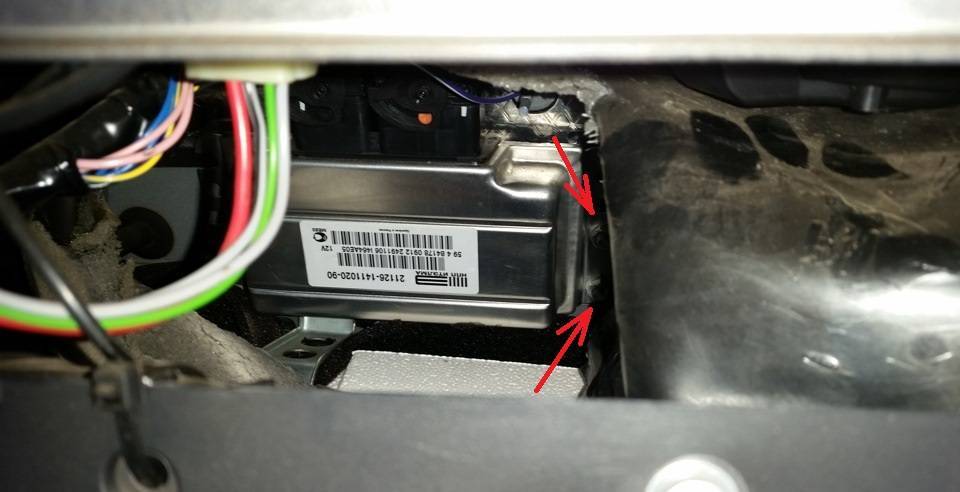

ЭБУ на Гранте расположен под бардачком, прямо напротив пассажирского сидения. Он прячется под обивкой и шумоизоляцией пола. Чтобы до него добраться нужно, отогнуть обивку и шумоизоляцию.
Если вкратце, то ЭБУ служит для управления движком, координируя его работу на основе даных полученых от различных датчиков. Соотвественно, если накроется ЭБУ, то двигатель не будет работать как положено.
А накрытся он может довольно легко — от попадания влаги. Вода проникает сквозь вставленое в кузов кольцо. Говорят, что эту беду исправили на заводе (и даже машины отзывали), но чтобы не попасть впросак, герметиком пройтись не помешает.
- Какой антифриз залить в Лада Гранта? – 3 ответа
- Потеряна связь с ECM / PCM «A» в Лада Гранта – 2 ответа
- Не можем найти номер двигателя в Лада Гранта – 2 ответа
- Не включается бензонасос и стартер в Лада Гранта – 1 ответ
- Что показывают цифры внизу на дисплее Лада Гранта? – 2 ответа
- Множество ошибок в Лада Гранта – 1 ответ
- Большое давление в системе охлаждения Лада Гранта – 2 ответа
- Стала вялой на разгон после замены ремня ГРМ Лада Гранта – 1 ответ
- Какие расходные материалы нужно менять после 3-х лет в Лада Гранта? – 1 ответ
- Надо ли менять топливный фильтр на 11 тысяч пробега Лада Гранта? – 2 ответа
Подпишись
на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате
Расположение диагностического разъема Лада Гранта
Проверка массы в авто
Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.
- Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
- Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.
При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.
Общие значения падения напряжения
Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.
Замена контроллера системы управления двигателем Лада Гранта
Блок управления или «мозги» автомобиля полностью управляет двигателем в зависимости от подачи сигналов датчиков ЭБУ
ЭБУ – микропроцессорный модуль, который на основании сигналов от датчиков и заложенной в него программы рассчитывает параметры подачи топлива и момента поджига смеси.
Электронный блок управления постоянно следит за работой системы и вносит коррективы в работу двигателя, обеспечивая оптимальность его работы по ряду параметров.
ЭБУ постоянно получает информацию о мощности тока, вырабатываемого генератором.
Это необходимо для того, чтобы потребление электроэнергии на автомобиле не оказалось больше возможностей генератора.
Основной задачей является обеспечение зарядки аккумулятора.
ЭБУ системы управления:
— получает по мультиплексной сети запрос на запуск двигателя;
— проверяет наличие условий для запуска двигателя, затем включает реле стартера;
— по сигналу от блока защиты и коммутации включает и выключает реле стартера;
— формирует импульс фазированного включения форсунок;
— рассчитывает момент включения каждой форсунки;
— при полностью нажатой педали газа при запуске, контроллер не включает форсунки подачи топлива (режим продувки цилиндров);
— при отсутствии сигнала от датчика положения коленчатого вала, контроллер отключает подачу топлива;
— при торможении двигателем, когда педаль газа не нажата, контроллер отключает подачу топлива;
— при падении напряжения в бортовой сети автомобиля контроллер увеличивает время накопления энергии в катушке зажигания и длительность импульса подаваемого на форсунку;
— управляет включением вентилятором системы охлаждения.
Где находится ЭБУ на Гранте
ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта. Модуль позволяет автоматизировать большинство процессов, происходящих в узлах и системах. Управляющая функция ЭБУ достигается за счет присутствия в агрегатах разного рода датчиков, направляющих сигналы в «мозговой центр» автомобиля.
За длительный период эксплуатации Лада Гранта был выявлен досадный недостаток ЭБУ – это его недостаточная герметизация и иногда требуется распиновка ЭБУ. Проникновение влаги внутрь корпуса блока провоцирует перегорание микросхемы, что впоследствии заканчивается потребностью замены устройства.

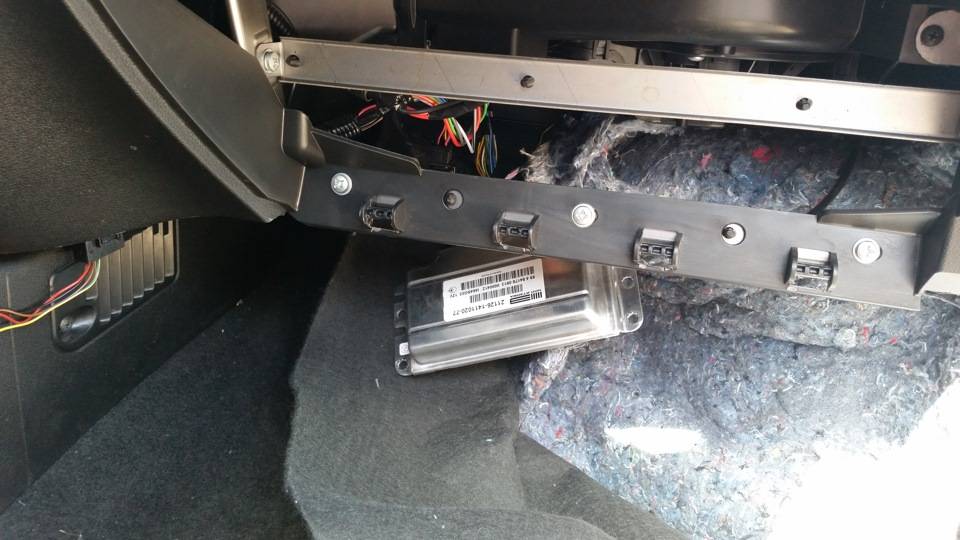

ЭБУ располагается внизу передней панели (под бардачком) напротив сидения переднего пассажира и сокрыт от глаз слоями шумоизолирующего материала и обивки внутренней поверхности днища. Теперь вы знаете, где находится ЭБУ, осталось узнать другие тонкости.
Ремень грм Гранта
Какие типы ЭБУ доступны Гранте и каков принцип их функционирования?
Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ». Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».
Где находится ЭБУ и каков же принцип функционирования? В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.
Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:
- форсунок;
- катушки системы зажигания;
- дроссельного механизма;
- датчика-регулятора режимов холостого хода и пр.

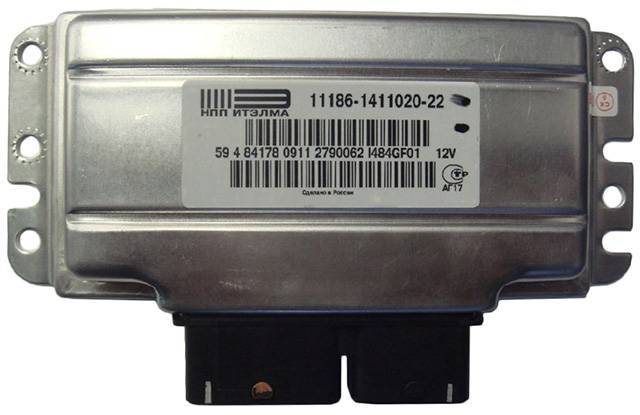

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.
«Ителма 11186-1411020-222»: от стокового варианта прошивки к чип-тюнингу?
Дилемма, связанная с рациональностью выполнения прошивки «родному» ПО в ЭБУ, будоражит умы многих владельцев.
Здесь стоит обозначить оптимизированную динамичную прошивочную версию для 1,6-литровой 8-клапанной Лада Гранта, обладающей модулем «М74» и соответствующей норме токсичности согласно «Е2».
Какими преференциями наделена данная прошивка? После выполнения определенного перечня манипуляций и возврата ЭБУ на законное место, наблюдается оптимизация параметров топливоподачи и распределения зажигания. Также одной из целей прошивки служит обеспечение корректировки настроек дроссельного узла.
Чип-тюнинг позволяет в физическом плане выполнить отключение 2-го ДК («лямбды») в комплексе с катализатором. Реализация такой прошивки приводит к росту динамических возможностей LADA Granta.
Роль стоковой прошивки заключается в формировании параметров, свойственных обыденному эксплуатационному режиму езды. Напомним, что «родная» версия прошивки состоит в числе позиций гарантийного пакета. Самостоятельная корректировка прошивочной версии безальтернативно приводит к аннулированию гарантийного обеспечения.
Ремень грм Лада Гранта 8 клапанов https://vaz-lada-granta.com/dvigatel-korobka/zamena-remnya-grm-8-klapannoj.html
Сегодня для массового потребителя доступны так называемые коммерческие версии прошивочных софтов, в числе которых имеют место такие:
- «AY_I484GG30», продукт предназначен для 1,6-литровой 8-клапанной модификации Гранты с присутствующим управляющим модулем «М74 11186-1411020-22»;
- «I484GI06-STR», софт предлагается для Грант с аналогичными моторами и блоками в версии «11186-1411020-22», плюс соответствие стандарту «Евро-2»;
- «AY_484GP12», прошивка применяется с версиями контроллеров «М74 11186-1411020-22» и моторами, соответствующими регламентам «E3/E2».
Компьютерная диагностика
Следующий метод подразумевает подключение к машине специального оборудования. Суть заключается в следующем:
- под приборной доской находится специальный разъем;
- к клемме, через специальный коннектор подключается ноутбук с программой;
- начинается сопряжение устройств;
- после установки стабильного соединения и считывания информации с БК в окне ПО высветятся коды ошибок Лады Гранты.
Если все сделано правильно, на монитор выводятся специальные шифры. При этом каждая часть кода говорит о собственной схеме.
- Р – нарушена целостность электропроводки или повреждены датчики;
- С – вероятно поломка находится в узлах подвески, ходовой части;
- В – проблемы с внутренним оснащением автомбиля;
- U – наблюдается ресинхронизация нескольких взаимосвязанных цепей.
https://www.youtube.com/watch?v=uHtXPD3hENI
Далее идут стандартные обозначения:
- 0 – поломки в модуле OBD 2;
- 1/2 – код предприятия (что это, известно только автопроизводителю);
- 3 – нарушение работы запасных частей проводки.
Следующая часть указывает на порядковый номер раздела бортовой цепи, где находится поломка:
- 0 – устройство очистки выхлопа;
- 1 – система воздушного питания мотора;
- 2 – топливные магистрали, насосы и форсунки;
- 4 – контрольные приборы;
- 5 – неполадки или нарушение в работе дополнительных систем;
- 7/8 – трансмиссия, ходовая часть.
Следом идет еще двузначное число – последняя часть индекса указывает непосредственно на систему, где имеется проблема.
Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками
Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:
- Отключаем массу АКБ.
- Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
- Изготавливаем вот такой “паук” (провода рекомендую подписать)
- Подключаем разъемы:Разъем 1 (большой) J1 — отключаемое напряжение (К15) (12В) — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (подключить можно на любой) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) (12В) — второй выключатель D2 — K-Line
- вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)
6. Не рекомендуется подавать напряжение одновременно на все провода ! Надо поэтапно через двойной выключатель.
7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения
- Подаём напряжение (+12 в) на H1;H2 (накидываем кракадилы на АКБ)
- Включаем первый выключатель (разрешение программирования) B2 A4
- Запускаем программу WinFlashECU (-Выбираем М74, -выбираем номер порта на котором висит KKL VAG-COM -скорость выставить лучше минимальную)
- Далее включаем второй переключатель (который на “отключаемом напряжении”) F2 J1
- должна появится Связь с ЭБУ ( это показатель что схема собрана правильно )
- Потом сохраняем на своём компе копии вашей “проши и иммо” жмём
- Чтение ЕЕПРОМ и Чтение ЭБУ на всякий случай (заодно проверяем как всё работает)
- кода копирование закончилось
- нажимаем Программирование ЭБУ ищем нужную прошивку на компе и загружаем
Внимание ! может выскочить окошко что данное ПО не для этого ЭБУ всёравно жмём “ОК”
- Ждем окончания загрузки( у меня грузилась 4 мин) как выскочит окошко операция успешно завершена.
- Закрываем WinFlashECU.
- Отключаем питание.
- И только после отсоединяем провода.
Инструменты:
- Ключ трещоточный
- Удлинитель
- Головка на 10 мм
- Отвертка крестовая средняя
Примечание:
Контроллер снимайте для замены или при выполнении операций по ремонту автомобиля, связанных с возможностью нанесения вреда электронным компонентам контроллера (например, при сушке автомобиля в сушильной камере после окраски и т. д.).
1. Перед снятием контроллера отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.
2. В салоне автомобиля под панелью приборов крестовой отверткой отверните саморез крепления обивки пола к правой боковине кузова (на фото показано со снятым бардачком).
3. Чтобы добраться до контроллера, отведите в сторону обивку, отогните шумоизоляционное покрытие, закрывающее контроллер.
4. Нажмите на фиксаторы скоб колодок жгута проводов и отсоедините колодки от разъема контроллера.
5. Головкой на 10 мм отверните одну гайку слева (см. первое фото) и две гайки справа (см. второе фото) крепления контроллера к кузову.
6. Снимите контроллер.
7. Установите контроллер в обратной последовательности.
Лада Гранта «сОнн» › Бортжурнал › Чип тюнинг или прошил ЭБУ
С момента покупки машины не покидала меня мысль прошить ЭБУ. Но зачем, как и почему я это хотел я до конца не понимал, поэтому откладывал на потом. И вот после трех лет владения решился. Спасибо Deniska414141 за подсказки в этом вопросе. Он меня прямо таки подтолкнул на это дело.
С завода была установлена прошивка I464GF02, а эта самая древняя прошивка на гранту с 16 кл. Не удивительно что у меня были претензии к этой прошивке.
Полный размерВерсия ПО которая была установлена с завода
Полный размерЭта же версия на ЭБУ
Главным и решающим фактором в пользу прошивки движка была тупящая электронная педаль. Сначала думал прошить последнюю заводскую, т.к. разница в поведении педали и движка будет очень значительная, но всё же уговорили меня на тюнинг. В итоге была прошита прошивка от Паулюса, как уверил прошивальщик 16 года, но точной версии я не знаю. Прошился около месяца назад, так что уже могу написать отзыв о поведении.
Изменения: 1. Колоссальная разница в поведении педали, да при том в положительную сторону. Реакция на нажатие приблизилась к тросику. Пропала задержка при нажатии на педаль и при отпускании педали. Бесило что при отпускании газа машина еще несколько секунд продолжала ехать с той же скоростью. Первое время постоянно перегазовывал, т.к. обороты набираться стали на много быстрее. 2. Машина перестала дергаться при движении по двору или в пробке на 1-2 передачах при оборотах 1000-1500. Раньше она сходила с ума от не понимания разгоняться ей или же тормозить, хотя педаль ни кто не трогал. Сейчас ведет себя именно так как хочется тебе, а не ей. 3. Появился подсказчик переключения передач на приборной панели. Напомню что панель прошита на 046 прошивкку 4. Появилась возможность включать и выключать писк подсказчика переключения передач. Слава богу что ее можно отключить. Включается и отключается с помощью клавиши Reset. Что очень удобно. 5. При заводке на холодную теперь обороты прогрева стали чуть выше, около 1300 оборотов. Но зато держутся они до 30градусов, а не до 40 как было раньше. Мне если честно эти завышенные обороты не нравятся, но не так уж и критично. 6. Движок теперь евро 2. Но катализатор на месте и поэтому вонять больше она не стала 7. А вот с расходом я так и не определился. По началу он был большим очень. Сейчас вроде устаканился и держится в смешанном цикле чуть более 8л. Хотя на родной прошивке было чуть больше 7. Стиль езды остался прежним. Но вот когда поехал на дальняк (400км)заметил одну очень интересную вещ, при скорости 100км/ч расход 4,5-5л. И держится ровно и стабильно. На пригорках только поднимается. Раньше такого расхода точно не было. Но это только на 100км/ч, если ехать чуть медленнее или чуть быстрее +/-5км/ч то расход резко возрастает до 6-7, что очень странно. Т.е. на 90км/ч расход больше чем на 100. Я же все 400км ехал в среднем 120-130(по приборке средняя скорость была 99км/ч) и средний расход составил 6.2л, хотя мгновенный был порядка 7-8л. По бортовику штат средний расход показывает меньше, на том же участке показания были 5,6л. Кому верить не знаю. Засекать пробег от заправки всё ни как не получается.
