Ремонт и обслуживание ВАЗ 2114: генератор

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Если в режиме максимальной нагрузки генератор выдает 12 Вольт на ВАЗ 2114 (очень низкий показатель, свидетельствующий о поломке агрегата),необходимо искать причины его неисправности. Это может быть:

• Ослабленное натяжение ремня;
• Вышедшая из строя цепь генератора – окислилась масса либо перетерлась проводка;
• Неисправный регулятор напряжения;
• Износ или повреждение щеток;
• Износ подшипников;
• Перегорел предохранитель.

None Для начала проверьте натяжение ремня – при умеренно сильном нажатии пальцем ремень не должен продавливаться больше чем на один сантиметр. Целостность наружной проводки и окисление массы проверяется визуальным осмотром.

Далее проверяем регулятор напряжения, делается это мультиметром. Подключаем устройство к выходам генератора. При заведенной четырнадцатой тестер должен показывать напряжение 14-14.

2 Вольта. Теперь помощнику нужно надавить на акселератор, если при наборе оборотов напряжение изменилось больше чем на 0. 5 Вольт, значит регулятор функционирует неправильно.

Теперь нужно проверить диоды. Переводим тестер в режим прозвона и поочередно замыкаем щупы мультиметра на каждом из диодов. Тестер должен издавать звуковой сигнал только при проверке по одному из направлений, если тестер пищит на каждом направлении – диод пробит.

Диодный мост «горит» из-за попадания влаги, плохих контактов.  Чтобы его проверить, нужно сначала демонтировать его из самого генератора (Как снять диодный мост?). Можно конечно обойтись и без его снятия, но процесс проверки для новичка будет архисложным, учитывая, что на демонтаж всего на всего уйдёт порядка 10 минут. Принцип работы диодного моста заключается в  преобразовании переменного тока в постоянный. Причём, диоды должны работать в одну сторону. Иными словами, исправный диод должен пропускать ток только в одну сторону, неисправный диод – пропускает ток в обе стороны или вообще ничего не делает. Опираясь на данные свойства диода  будет проводиться проверка на работоспособность самого диодного моста.

Как проверить генератор на ВАЗ 2114

Диагностику устройства следует проводить, используя мультиметр и последовательно выполняя следующие действия:

1. Включается зажигание и запускается двигатель.
2. О проблемах в цепи питания роторной обмотки скажет горящая лампа на приборной доске.
3. Создается нагрузка: температура мотора доводится до рабочих значений, включаются фары ближнего света и магнитол. При этом частота вращения коленвала должна находиться в интервале – 2500-3000об/мин.
4. В этом состоянии осуществляется замер напряжения на клемма АКБ.
5. При исправном генераторе показатель вольтметра – 13В (допустимая погрешность – 0,1В).
6. Затем следует выключить магнитолу и фары. В этом состоянии напряжение должно возрасти до показателя 14,7В.

После завершения проверки следует проанализировать полученные показатели.

При недостаточном напряжении работы генератора будет нехватать для питания бортовой сети. Добирать необходимое автомобиль начнет от аккумулятора, который со временем полностью разрядится. Излишне высокое напряжение может стать причиной выхода из строя ЭБУ, ламп, предохранителей и пр.

Для более детальной проверки понадобится снимать генератор.

Возможные неисправности, их причины и методы устранения

Причина неисправности	Метод устранения
Контрольная лампа не загорается при включении зажигания. Контрольные приборы не работают
1. Перегорел предохранитель F16 в монтажном блоке	1. Замените предохранитель
2. Обрыв в цепи питания комбинации приборов	2. Проверьте провод «0» и его соединения от монтажного блока до комбинации приборов
3. Обрыв в цепях от выключателя зажигания до монтажного блока	3. Проверьте «К» и «Г» провода и их соединения от монтажного блока до выключателя зажигания
4. Не срабатывает выключатель зажигания	4. Проверьте, замените неисправную контактную часть выключателя зажигания
Контрольная лампа не загорается при включении зажигания и не горит при работе двигателя. Контрольные приборы работают. Аккумуляторная батарея разряжена
1. Перегорела контрольная лампа	1. Замените контрольную лампу
2. Обрыв в цепи питания контрольной лампы	2. Проверьте «КБ» провода и их соединения от генератора до комбинации приборов и надежность контакта между выводами патрона лампы и платой комбинации приборов
3. Износ или зависание щеток, окисление контактных колец	3. Замените щеткодержатель со щетками, протрите кольца салфеткой, смоченной в бензине
4. Поврежден регулятор напряжения (обрыв между выводом «DF» и «массой»)	4. Замените регулятор напряжения
5. Отсоединился провод от вывода «D+» щеткодержателя	5. Присоедините провод
6. Короткое замыкание в положительных вентилях	6. Замените выпрямительный блок
7. Отпайка выводов обмотки возбуждения от контактных колец	7. Припаяйте выводы или замените ротор генератора
Контрольная лампа ярко горит или светится в полнакала при работе двигателя. Аккумуляторная батарея разряжена
1. Проскальзывание ремня привода генератора	1. Отрегулируйте натяжение ремня
2. Поврежден регулятор напряжения	2. Замените регулятор напряжения
3. Повреждены вентили выпрямительного блока	3. Замените выпрямительный блок
4. Повреждены диоды питания обмотки возбуждения	4. Замените диоды или выпрямительный блок
5. Отпайка выводов обмотки возбуждения от контактных колец	5. Припаяйте выводы или замените ротор генератора
6. Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу»	6. Замените статор генератора
Контрольная лампа светится при работе двигателя. Аккумуляторная батарея перезаряжается
Поврежден регулятор напряжения (короткое замыкание между выводом «DF» и «массой»)	Замените регулятор напряжения
Повышенная шумность генератора
1. Повреждены подшипники генератора	1. Замените задний подшипник или переднюю крышку с подшипником
2. Межвитковое замыкание или замыкание на массу обмотки статора (вой генератора)	2. Замените статор
3. Короткое замыкание в одном из вентилей генератора	3. Замените выпрямительный блок

Замена

Если идет свист из под капота, и выяснилось, что причиной свиста стал генератор, то пришла пора поменять подшипник на генераторе ВАЗ 2114. Их лучше менять в паре, потому что второй в скором времени может тоже засвистеть.

В автосервисе за работу по замене возьмут приблизительно 600-700 рублей плюс снятие и установка генератора – еще приблизительно столько же денег. Но поменять подшипник на генераторе можно и своими руками, необходимы только минимальные слесарные навыки, инструмент и аккуратность при разборке и сборке. Как вариант, можно купить новый генератор в сборе, но замена подшипников генератора ВАЗ 2114 обойдется гораздо дешевле.

• Набор комбинированных ключей;
• Отвертки – шлицевые и крестовые;
• Съемник для выпрессовки заднего подшипника;
• Молоток;
• Тиски;
• Сверло диаметром приблизительно 4 мм и дрель (не понадобится, если меняется полностью передняя крышка).

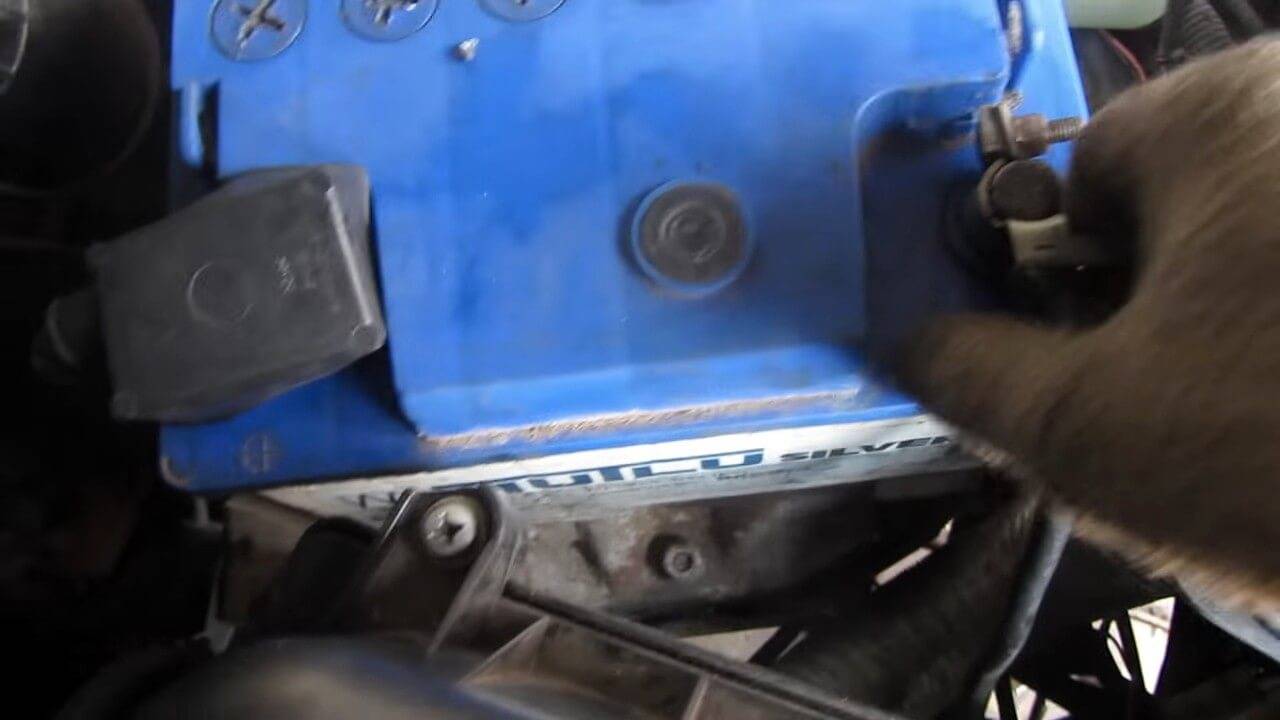

1. Глушим двигатель, снимаем клеммы аккумулятора;
2. Ослабляем гайки натяжителя ремня, снимаем натяжной ремень;
3. Полностью демонтируем планку натяжения ремня, отсоединяем провода, откручиваем крепление и снимаем само устройство целиком.

Затем следует разобрать корпус и произвести замену подшипников:

1. Сначала снимаем заднюю пластмассовую крышку, она защелкивается на трех зажимах;
2. Демонтируем щеточный узел вместе с реле-регулятором;
3. Снимаем диодный мост, он держится на трех винтах и шпильке питающей клеммы. Поэтому, кроме винтов нужно еще открутить гайку на 10;
4. На задней алюминиевой крышке есть три винта. Раскручиваем их и демонтируем заднюю крышку, заодно и обмотку статора;
5. Далее приступаем к разборке передней части генератора. Ротор аккуратно зажимаем в тиски, затем откручиваем гайку крепления шкива, шкив снимается очень легко;
6. Аккуратно подстукивая молотком, извлекаем переднюю крышку вместе с подшипником;
7. Все, основной узел уже разобран, осталось спрессовать и запрессовать подшипники.

Задний подшипник спрессовывается с якоря (ротора) специальным съемником, но сначала его лучше стронуть на валу при помощи двух отверток, чтобы съемником можно было зацепиться. Новый подшипник заколачивают на место через оправку (можно воспользоваться головкой на 15).

По заводской технологии передняя крышка должна меняться в сборе, да и подшипник трудно из нее выбить (он закернен в корпусе), не испортив крышку. Но все-таки его извлечь можно, для этого понадобиться электродрель и сверло на 4 мм. С помощью дрели отсверливаем металл в местах кернения и выбиваем подшипник. Запрессовываем новую деталь в крышку и закерниваем ее. Всю сборку производим в обратном порядке.

Вот в целом и все, как поменять подшипники на генераторе, выяснили.

Демонтаж и установка электрогенератора

Процедуры снятия и монтажа генерирующего узла будут рассмотрены на примере ВАЗ 2108, 2109. Алгоритм процедуры демонтажа:

1. Отключение аккумулятора авто.
2. Отсоединение клемм генератора (находятся справа).
3. Ослабление гайки регулировки натяжки приводного ремня (находится сверху).
4. Снятие ремешка со шкива.
5. Демонтаж регулировочной планки (та же планка, где ослаблялась гайка).
6. Откручивание крепежных болтов кронштейна.

После этого генерирующий узел можно вынимать. Снять генератор, например, на ВАЗ 2114 с 16-клапанным ДВС от «Супер Авто» можно согласно такой же последовательности. Ставить устройство необходимо в обратном порядке.

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

• поломку диодного моста;
• неисправность регулятора напряжения;
• износ щеток, биение роторного вала;
• обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

• отсоединить от щетки конец обмотки;
• подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
• если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

• частое моргание, тусклый свет фар;
• медленная зарядка аккумуляторной батареи;
• произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох. Устраняется неисправность путем замены узла

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

• коротким замыканием в цепи;
• некорректным подключением к аккумуляторной батарее;
• проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Генератор выдаёт низкое напряжение

В отличие от перезаряда, который отмечается нечасто, владельцы «четырки», нередко сталкиваются с низким напряжением в бортовой сети. Определить его можно не только по показаниям на приборной панели или по измерениям вольтметром. Признаками этой проблемы чаще всего являются:

• Постоянно горящий индикатор аккумулятора на приборке;
• Низкое напряжение на бортовом компьютере (хотя он зачастую сильно «врёт»);
• Тусклый или мерцающий свет фар и подсветки приборной панели;
• Отказ электроприборов или их нестабильная работа;
• Прерывистая работа двигателя;
• Мотор глохнет на ходу;
• Сложности с запуском двигателя или невозможность запустить его.

Чаще всего это происходит из-за выхода из строя регулятора напряжения или диодного моста. Но также напряжение может быть низким из-за короткого замыкания в обмотке статора, износа подшипников и некоторых иных поломок генератора. Но, прежде чем ремонтировать или менять его, нужно убедиться, что проблема именно в генераторной установке. Иногда похожие симптомы вызывает неисправный аккумулятор или плохая проводка, окислившиеся клеммы. Кроме того, в автомобиле может быть мощное дополнительное электрооборудование, такое, как дорогая магнитола, усилитель, сабвуфер. Следует убедиться, что оно исправно и подключено правильно. А, возможно, генератору просто не хватает мощности при таких потребителях.

Советы по замене подшипника генератора ВАЗ 2114

Перед разборкой генератора необходимо приобрести необходимые запчасти, которые вышли из строя или заржавели. Понять, какой подшипник вышел из строя, можно только разобрав агрегат. Поэтому при замене подшипника лучше приобрести сразу пару подшипников, благо стоят они не дорого большой подшипник от производителя ВАЗ с артикулом 180303 около 150 рублей и малый подшипник с артикулом 24940220 около 60 рублей. Также можно приобрести комплект аналоговых подшипников от PILENGA артикул PWP0201 стоимостью 110 рублей.

Цена указана на весну 2017 года по Москве и области.

Подшипники расположены внутри устройства, и чтобы произвести их замену понадобится разобрать генератор полностью. Знания устройства и принцип работы, конструкции автогенератора существенно облегчит данную работу.

При обратной сборке генератора следует проявлять осторожность

Важно не пропустить не одной детали, правильно присоединить электроконтакты. Помимо правильной установки подшипников необходимо также корректно осуществить установку щёток и проконтролировать натяжение ремня. Конечно, каждый владелец авто вправе сам выбирать способ устранения неисправности, например, заменить подшипник своими руками или обратиться в специализированную мастерскую

Если вы решились на самостоятельный ремонт генератора вам понадобятся следующие инструменты:

Конечно, каждый владелец авто вправе сам выбирать способ устранения неисправности, например, заменить подшипник своими руками или обратиться в специализированную мастерскую. Если вы решились на самостоятельный ремонт генератора вам понадобятся следующие инструменты:

• молоток;
• отвёртка плоская и крестообразная;
• зубило;
• смазка WD 40;
• комплект новых подшипников генератора ВАЗ 2114;
• ключи на «8», «13»;
• специальный съёмник;
• трещотка с набором насадок «на 13», «на 14», «на 15»,«на 32».

1

Открываем капот. Ослабляем затяжку гайки стяжного болта. Снимаем «минусовый» провод с аккумуляторной батареи.

2

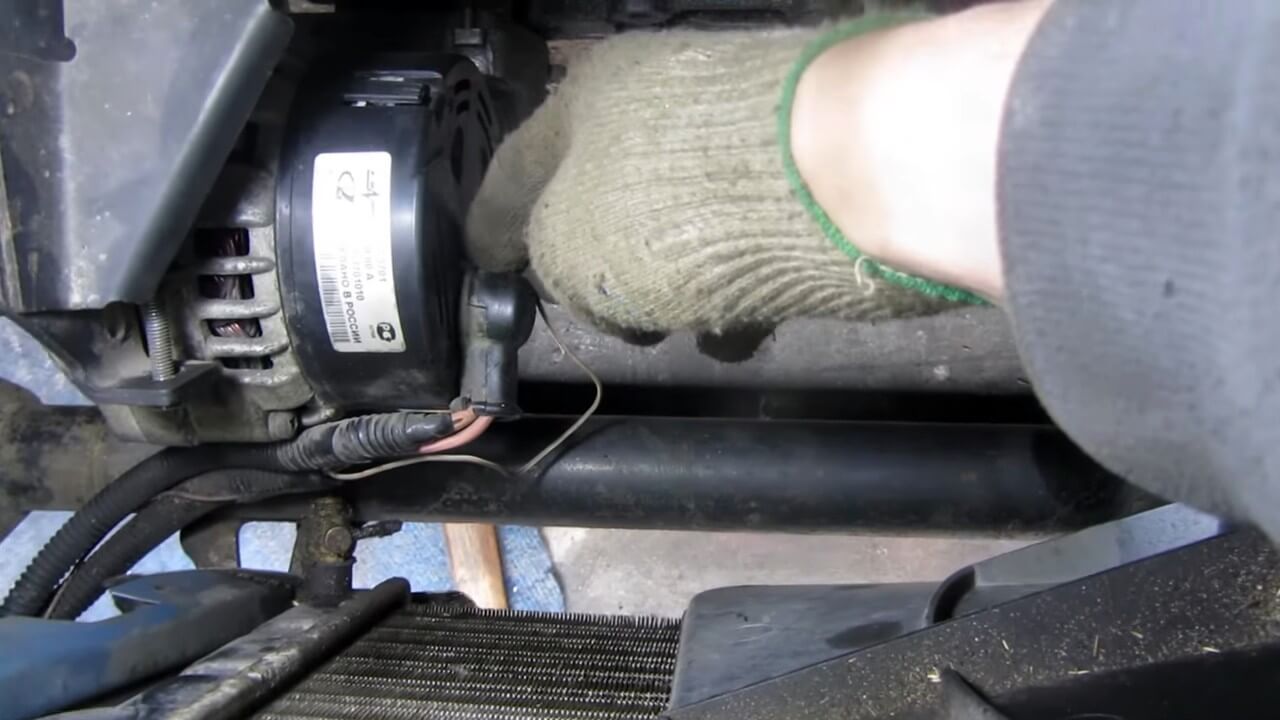

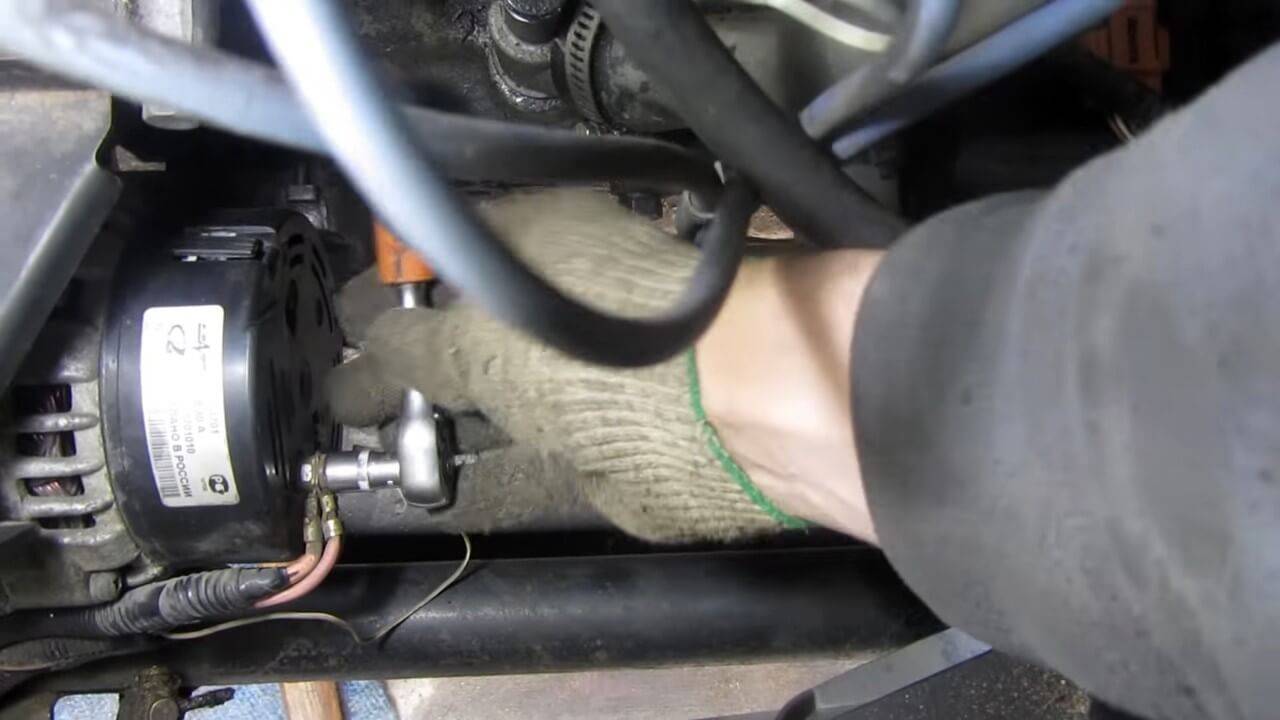

Сдвигаем резиновый чехол.

3

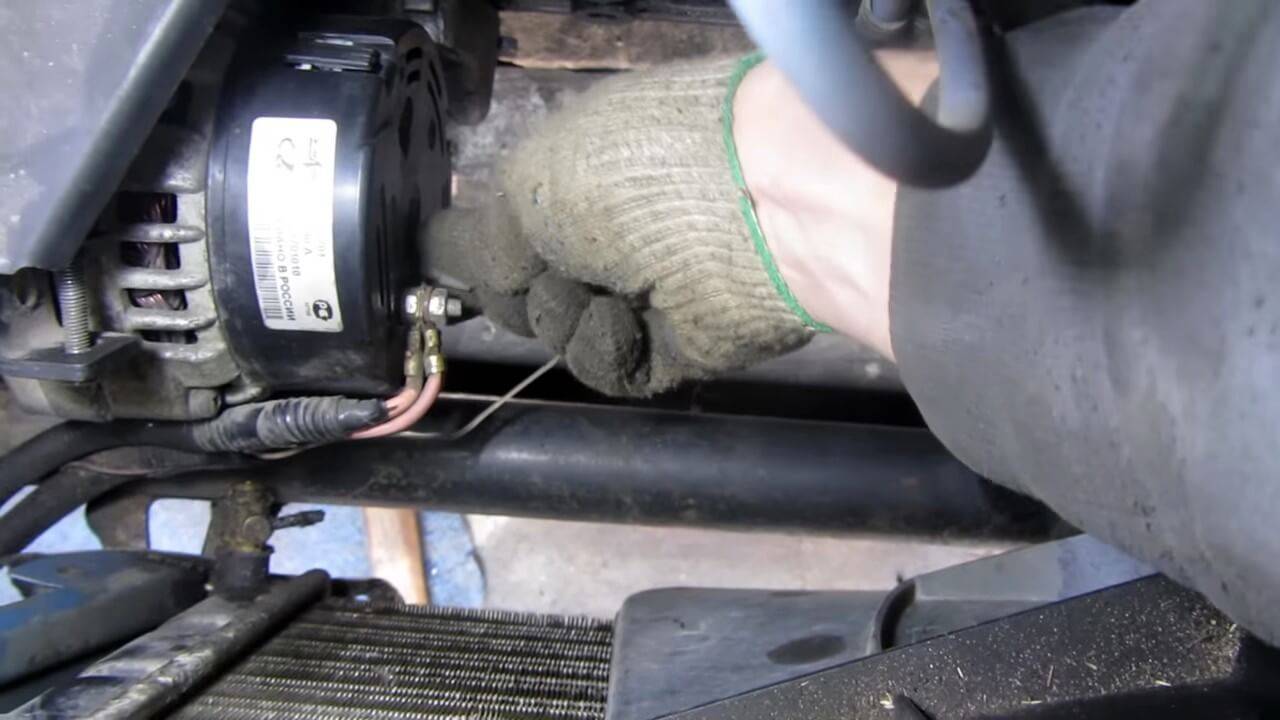

Отсоединяем колодку с проводом от вывода «D» генератора.

4

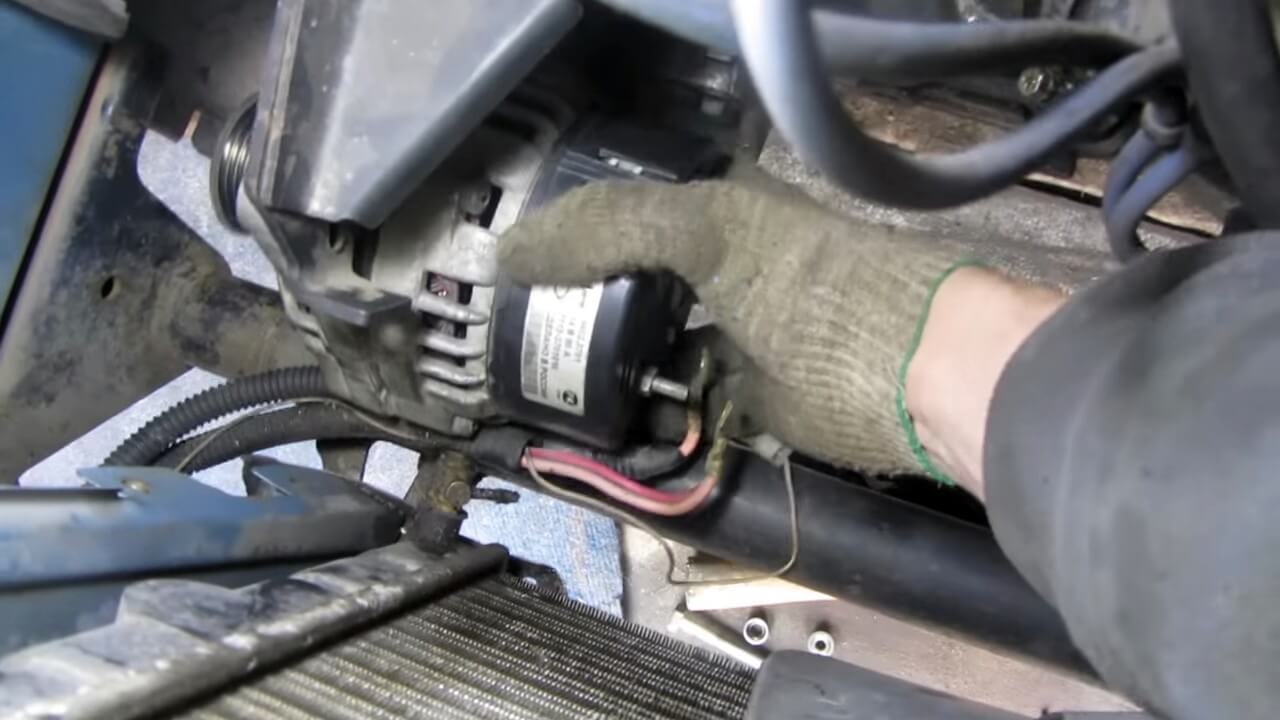

Ключом «на 10» отворачиваем гайку крепления проводов к выводу «В+» и снимаем их.

5

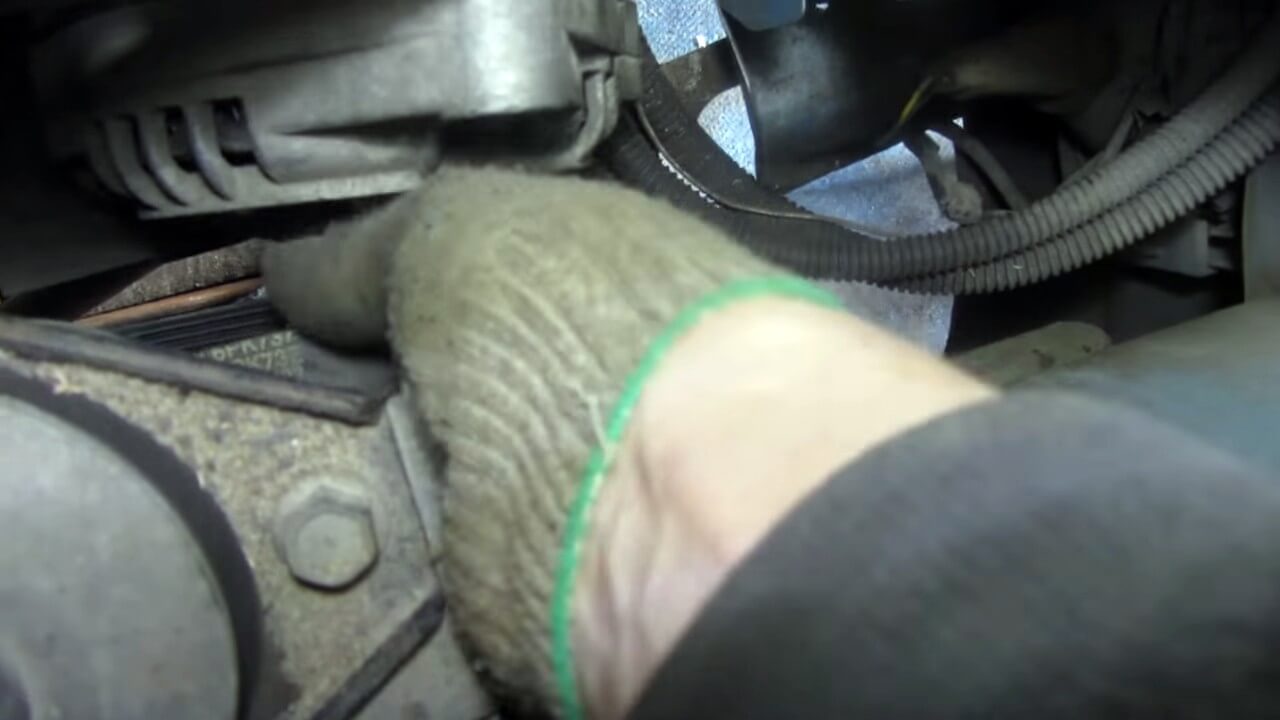

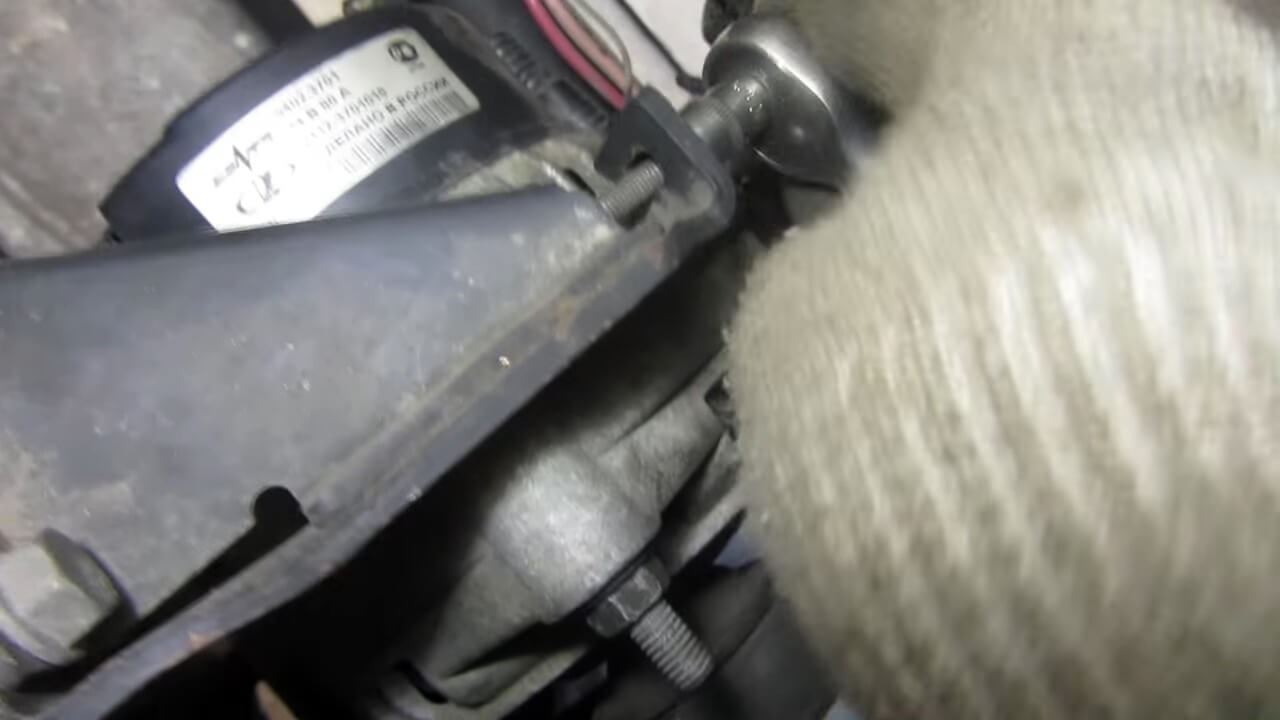

Ключом «на 13» ослабляем гайку крепления генератора к установочной планке.

6

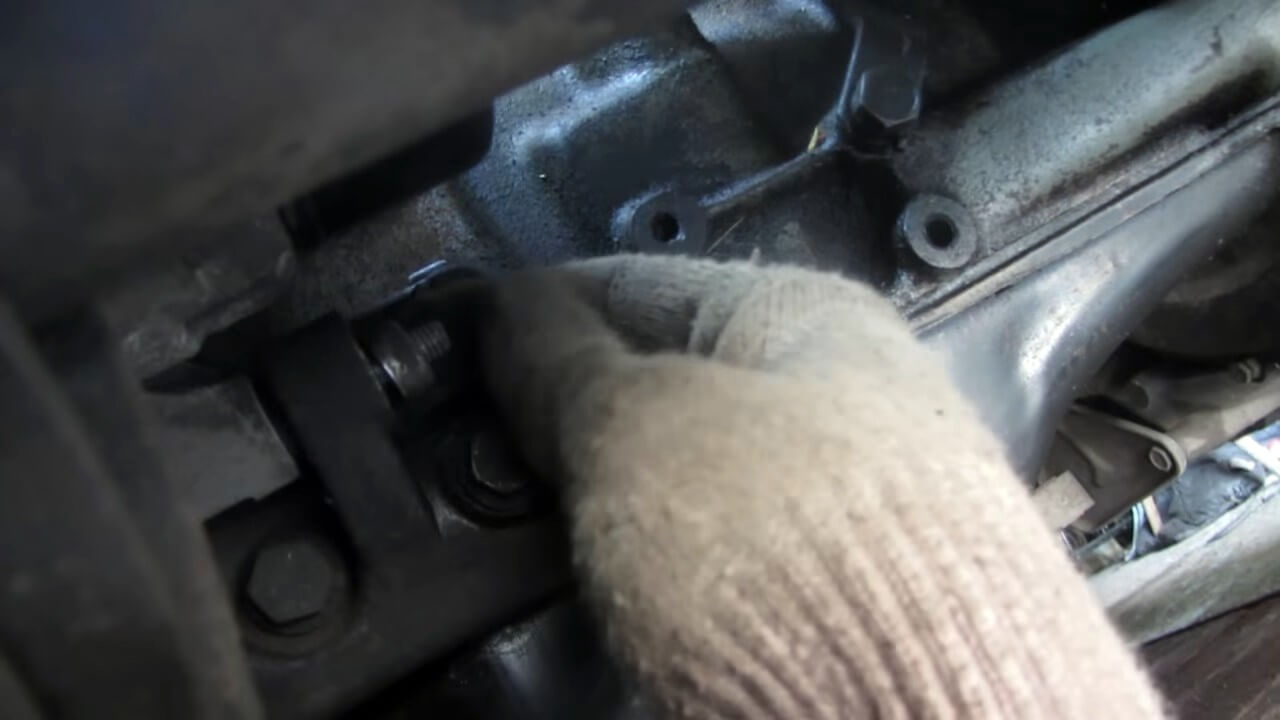

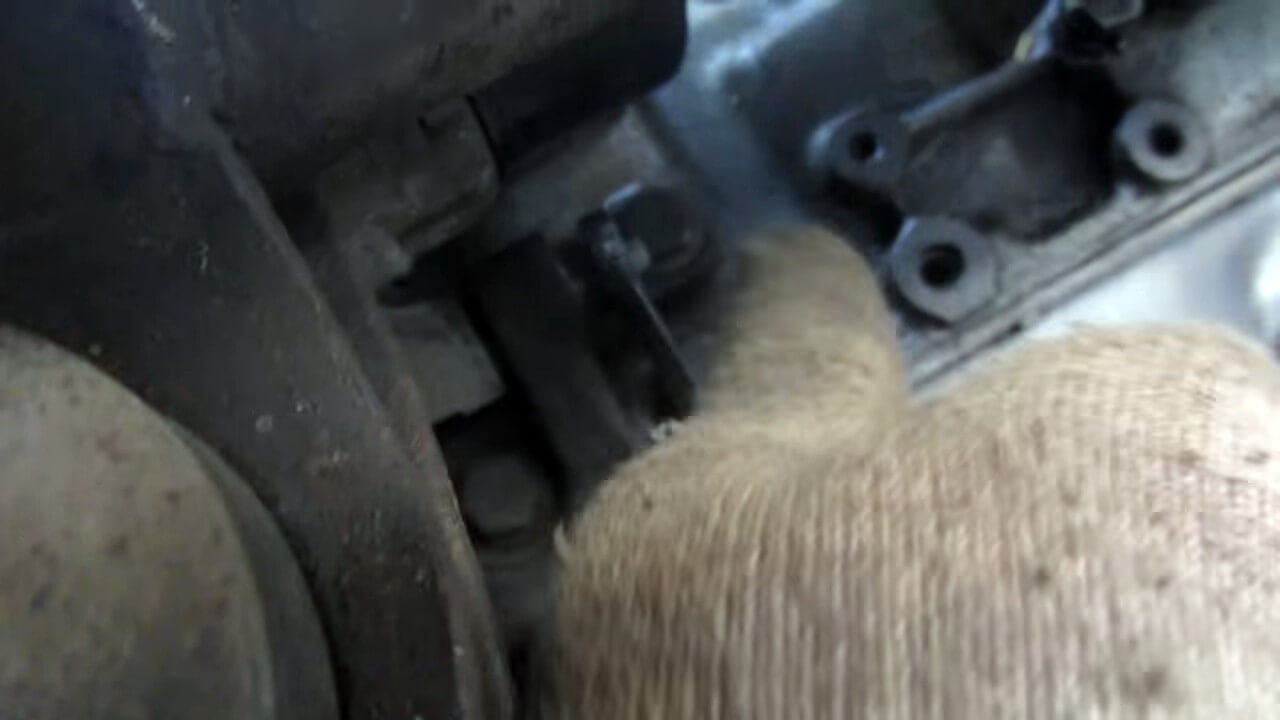

Ключом «на 13» отворачиваем гайку нижнего крепления генератора.

7

Вынимаем втулку.

8

Извлекаем болт с обратной стороны, предварительно выбив его с отверстия.

9

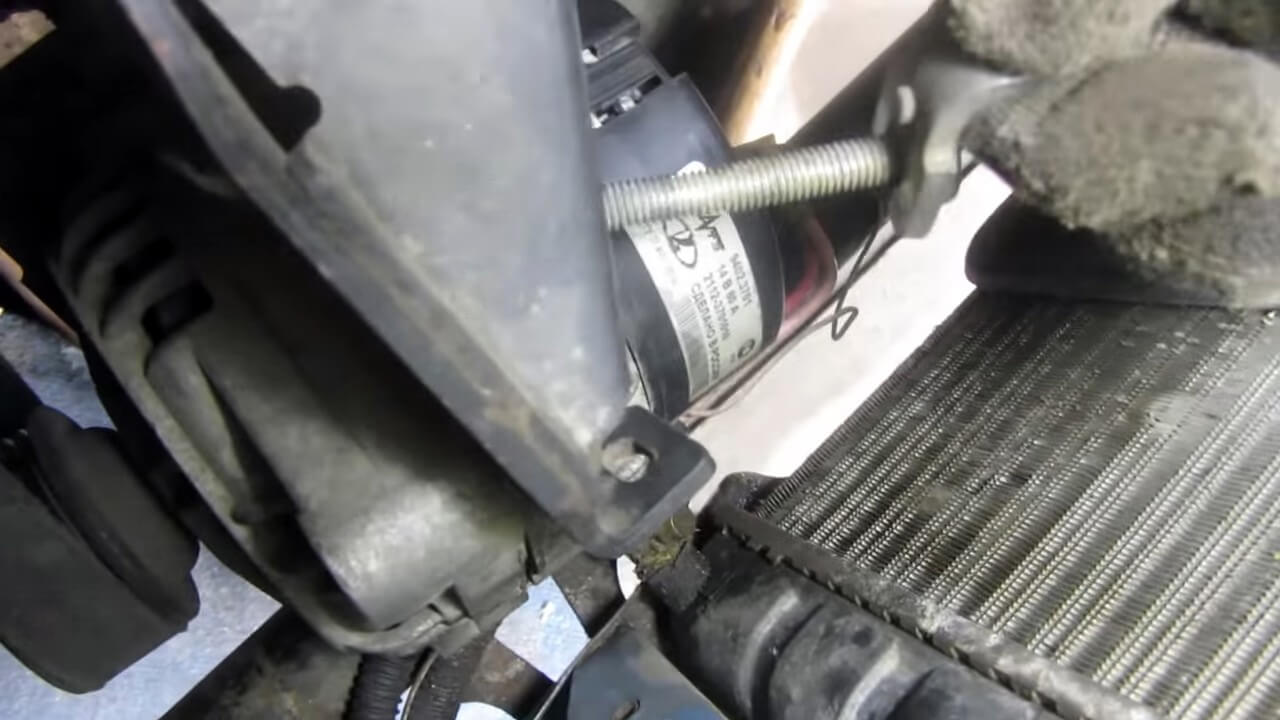

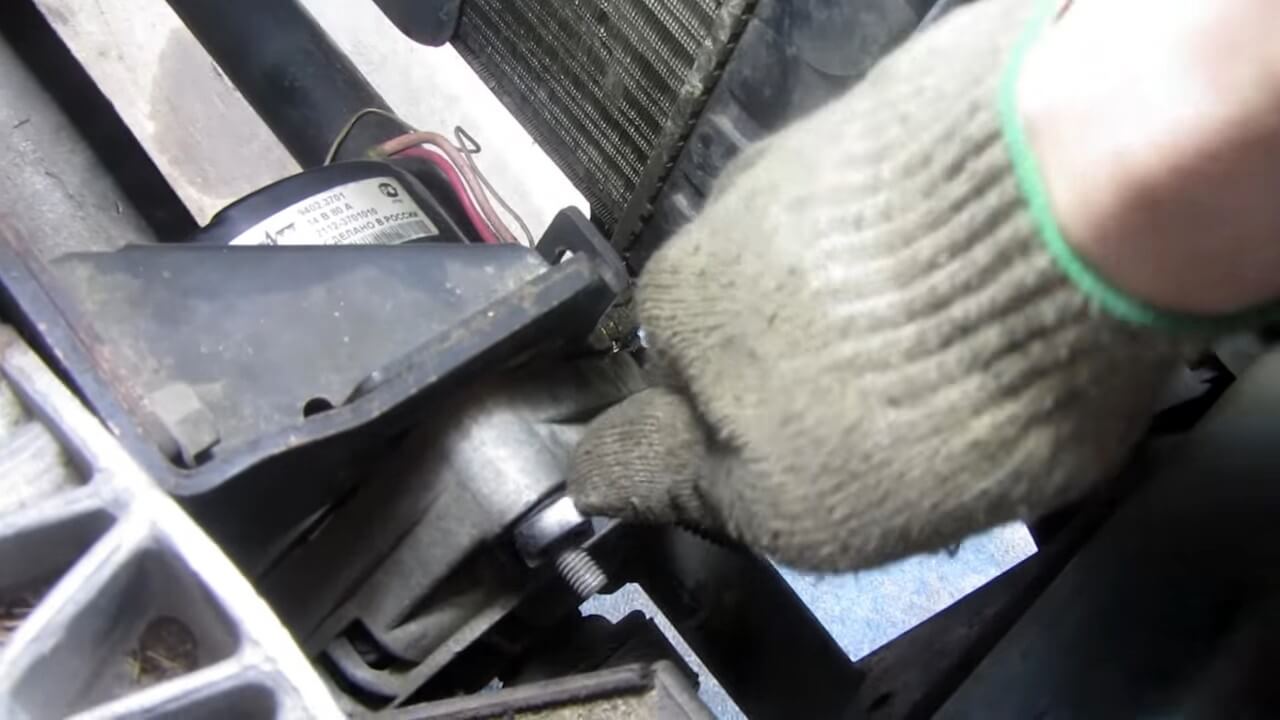

Вращая ключом «на 10» регулировочный болт против часовой стрелки, ослабляем натяжение ремня привода генератора.

10

Откручиваем и вынимаем натяжную планку.

12

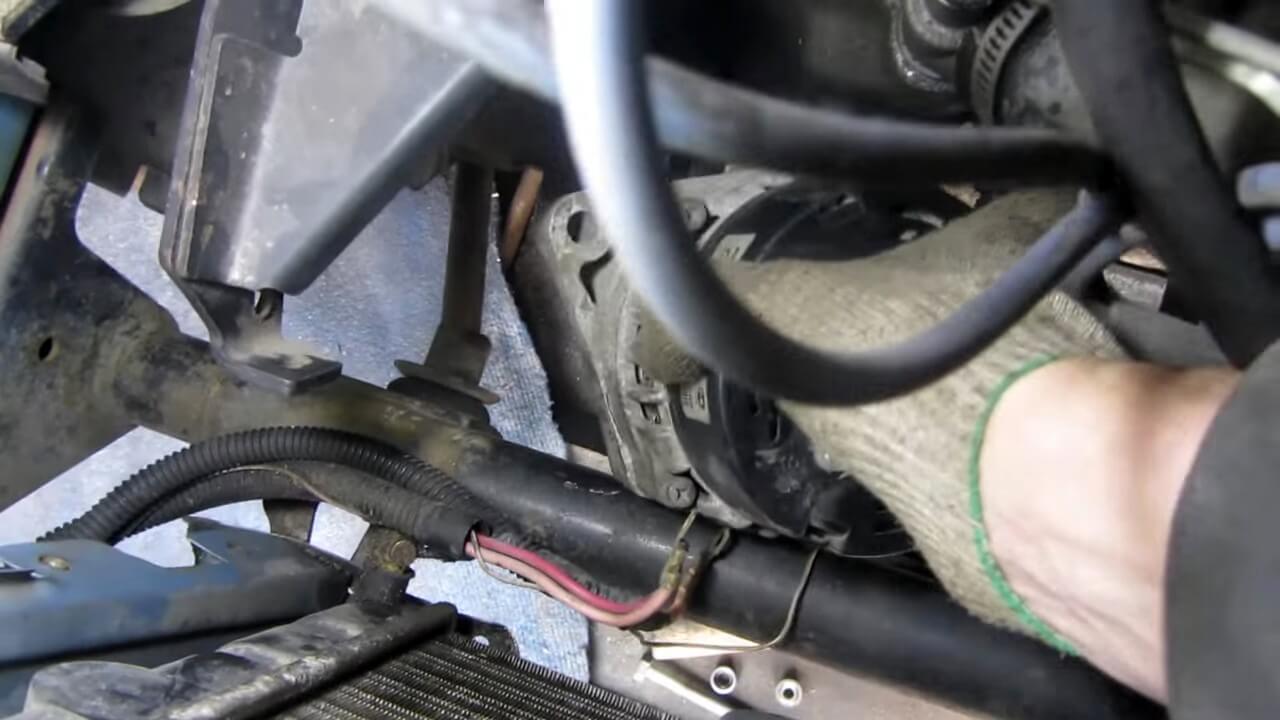

Сдвинув генератор к блоку цилиндров, снимаем ремень.

13

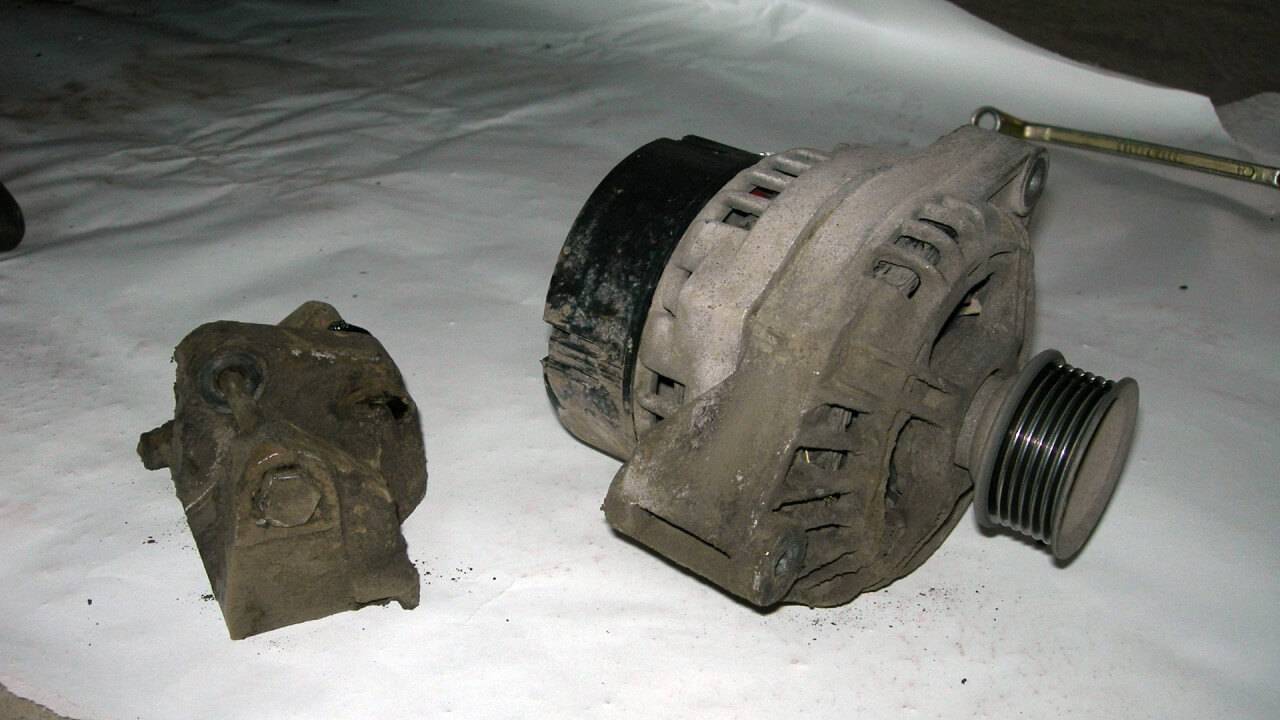

Снимаем генератор.

14

Опускаем его через низ моторного отсека на пол.

16

Устанавливаем накидной ключ «на 21» и через отверстие вставляем шестигранный ключ в отверстие вала. Отворачиваем накидным ключом гайку, удерживая вал от проворачивания снимаем гайку с пружинной шайбой, шкив и дистанционное кольцо.

17

Снимаем кожух. Ключом «на 8» отворачиваем две гайки крепления регулятора напряжения и три гайки выпрямительного напряжения.

18

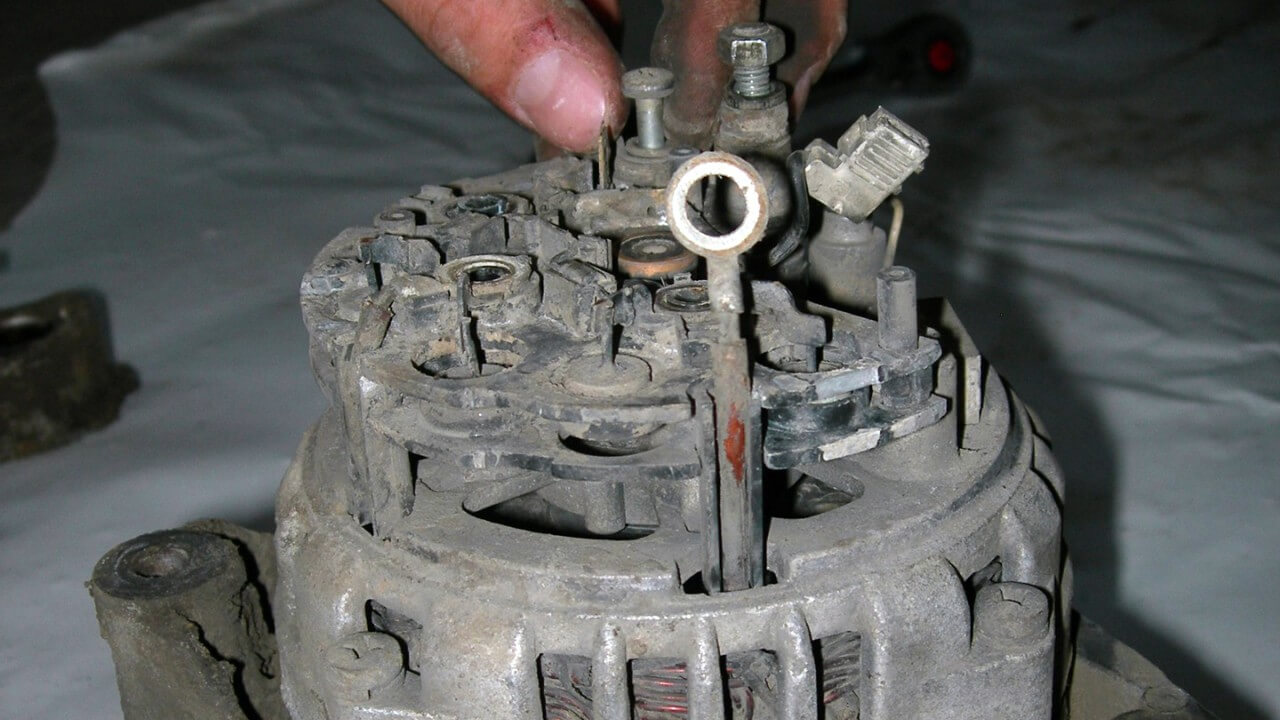

Отворачиваем винт крепления клеммы регулятора к шине «D+» выпрямительного блока.

19

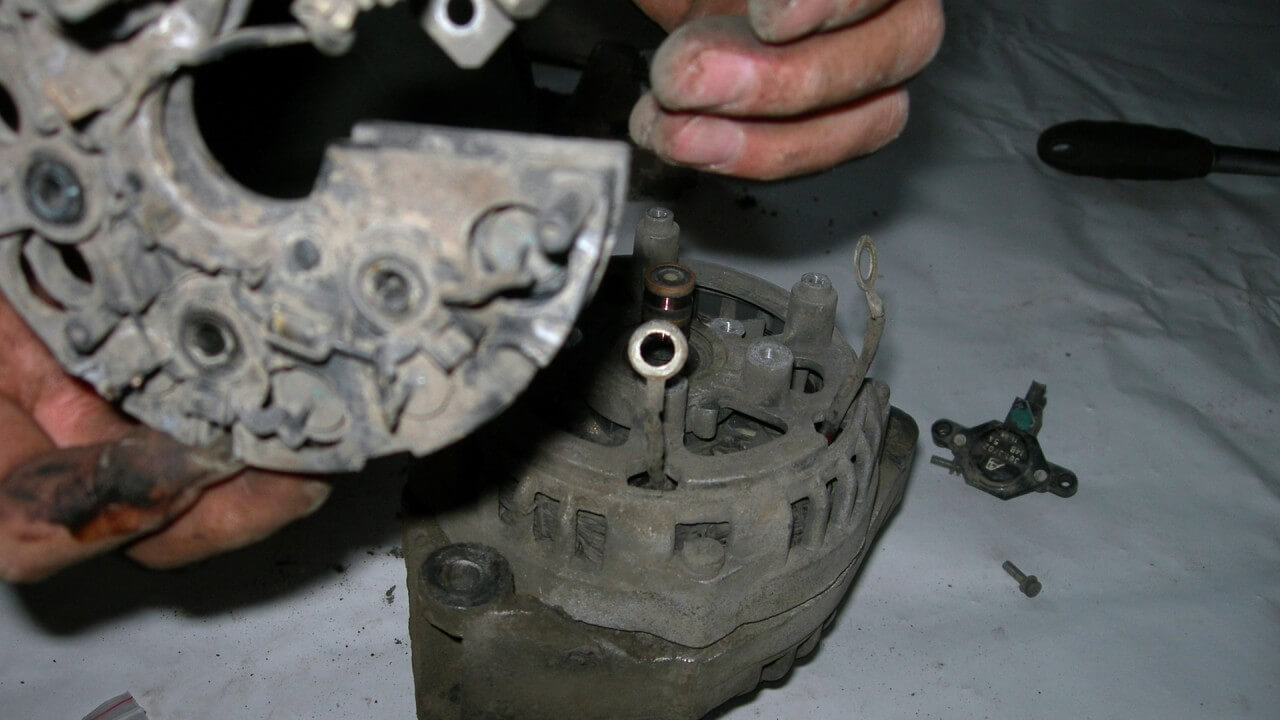

Отводим в сторону четыре вывода стартовой обмотки и снимаем выпрямительный блок с генератора.

20

Откручиваем 4 болта, которые соединяют две части корпуса друг с другом, предварительно побрызгав «вэдэшкой».

21

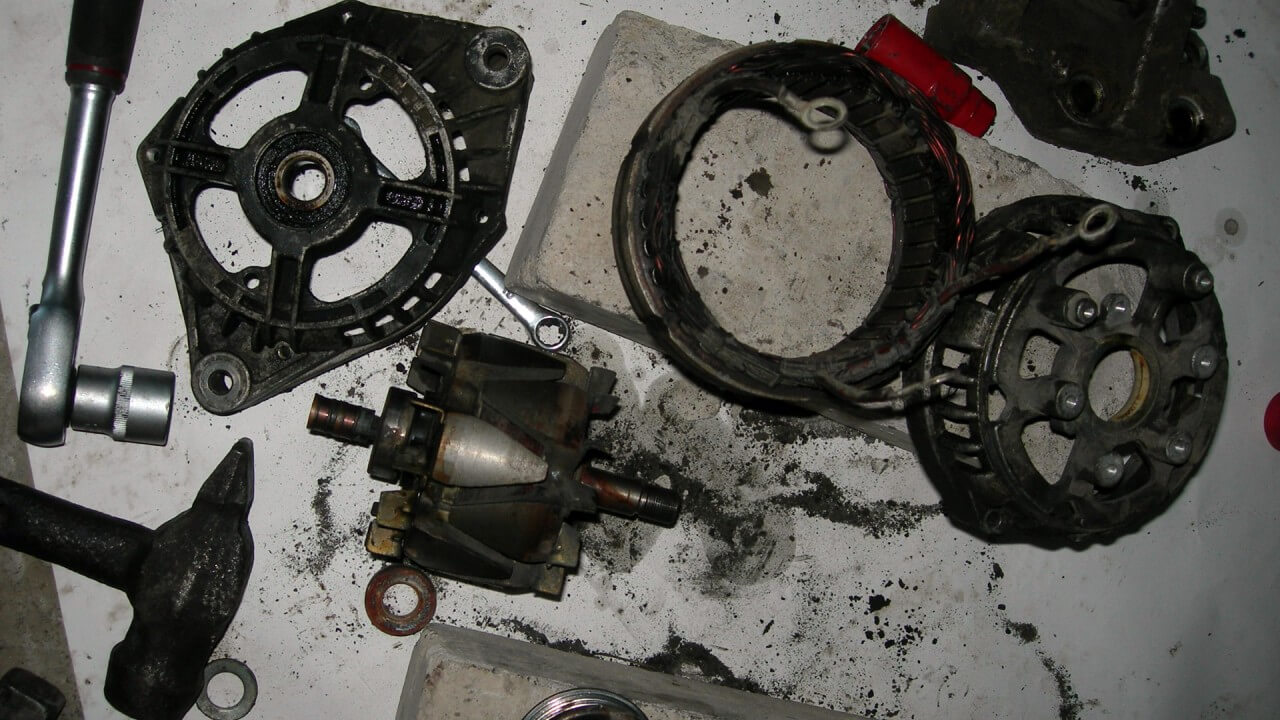

Разбираем автогенератор.

22

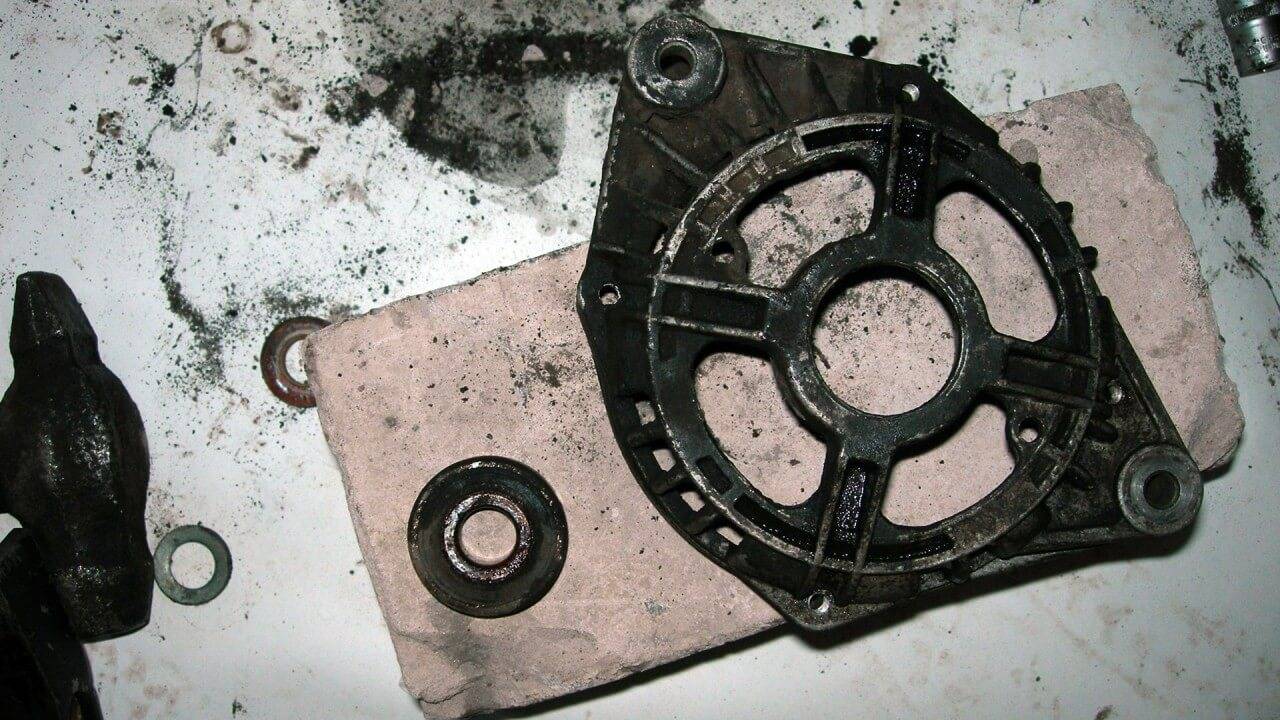

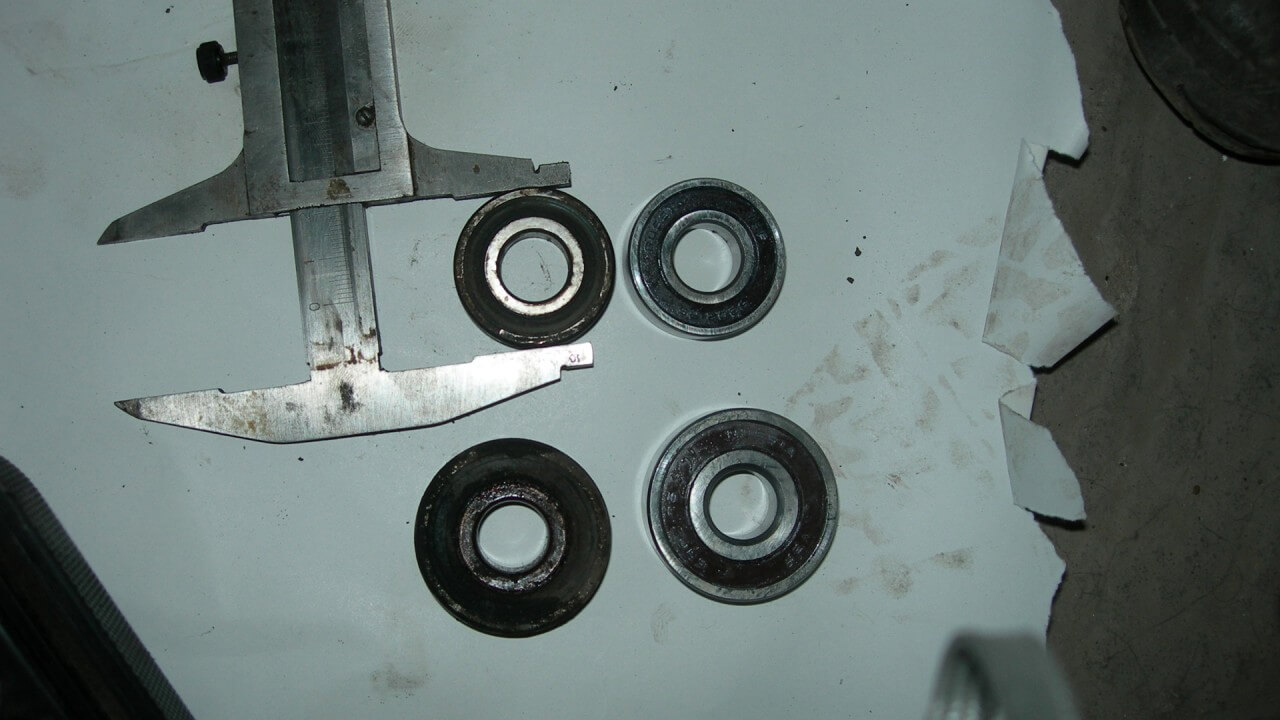

Головкой «на 32» выбиваем малый подшипник из передней крышки.

23

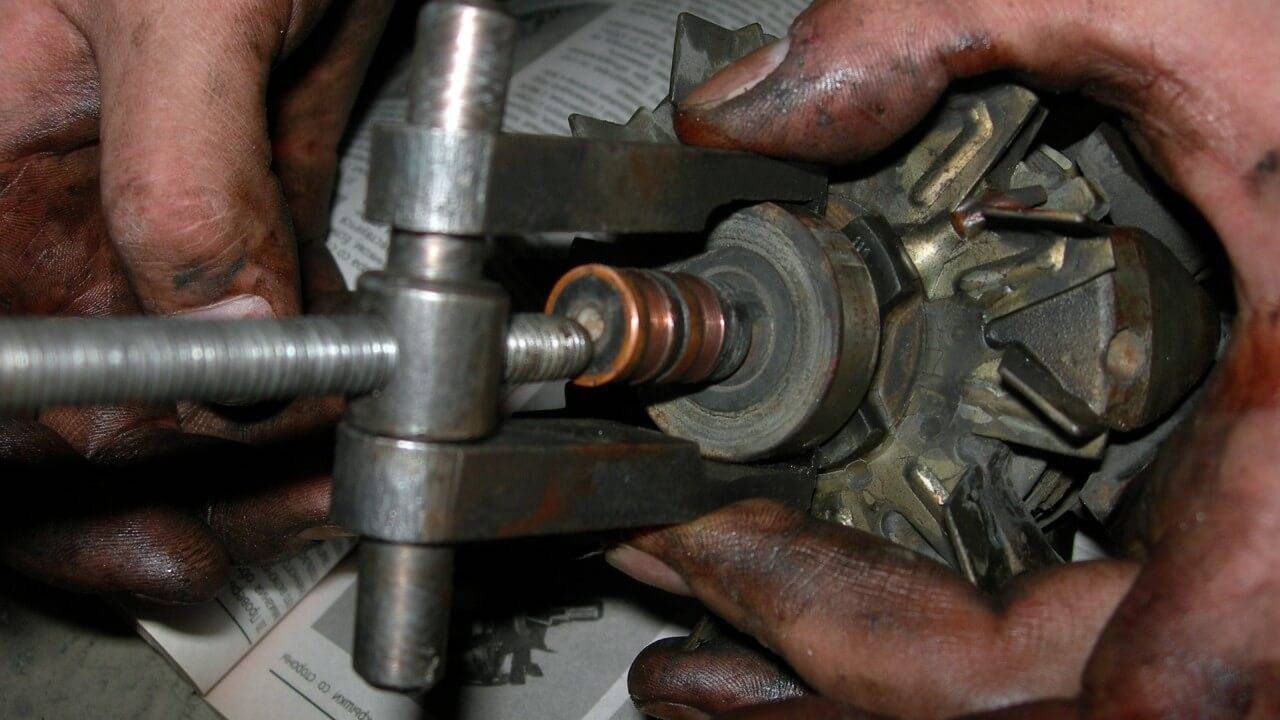

Берём съёмник и спрессовываем большой подшипник с вала ротора.

25

Устанавливаем новый малый подшипник в паз передней крышки и напрессовываем на ротор генератора большой.

26

Собираем всё в обратной последовательности. Устанавливаем на генератор на машину, производим регулировку ремня.

Снятие генератора с автомобиля и его разборка

Вполне очевидно, что методы поверхностной диагностики далеко не всегда позволяют точно определить неисправность. Более того, чтобы выполнить ремонт, агрегат во многих случаях нужно снимать. При этом на одних моделях (например, генератор на ВАЗ 2107) снять легче, чем на других. Что касается более современных ВАЗ 2114 или ВАЗ 2115, генератор снять несколько сложнее и нужно знать определенные нюансы. Давайте разбираться.

• Итак, рассмотренный ниже вариант позволяет не снимать защиту двигателя. Для снятия генератора ВАЗ 2114 нужно подготовить: ключи гаечные на 13, на 10, ключ рожковый 17 х 19, головку на 15, а также монтировку,
• Теперь можно снимать клеммы с АКБ, ослабить ремень генератора и снять его. После осуществляется демонтаж натяжного механизма ремня,
• После от генератора следует отсоединить провода, отключить разъем на обмотку напряжения,
• Сам генератор крепится гайкой и длинным болтом. Сначала откручивают болты головкой 15, на которых кронштейн закрепляется на блоке,
• Теперь делается разворот устройства по направлению по часовой стрелке. Это позволит извлечь ось крепления к кронштейну,
• После можно выкручивать гайку (ключ на 19) и доставать гайку вместе с втулкой. После из кронштейна ось выбивают надставкой,
• Завершающим этапом становится извлечение генератора, потянув его вверх,

Чтобы разобрать генератор, нужны ключи рожковые 19 и 10,  а также крестовая отвертка. Сначала снимается защитный кожух на корпусе (следует отжать 3 защелки). Винты крепления щеточного узла выкручиваются отверткой. Затем следует отсоединить провода от вывода реле-регулятора. Далее нужно открутить 4 винта крепления блока выпрямителей.

Следующим шагом будет отключение выводов обмоток и снятие выпрямительного блока. Параллельно снимается  конденсатор, который устраняет радиопомехи. Далее нужно открутить 4 винта, стягивающие корпус, после чего снимается крышка, где стоят контактные кольца. Далее нужно открутить гайку, крепящую шкив. Чтобы это сделать, лучше сразу зажать вал ротора в тиски, тем самым избежав проворачивания.

После нужно снять шкив генератора и упорную шайбу с вала ротора. Затем убирается крышка с ротора. Рекомендуется заранее наметить положение статора относительно крышек, чтобы упростить сборку.

Результатом проделанной работы становится возможность  осмотреть разобранный генератор ВАЗ 2114, провести дефектовку. По окончании сборка и установка генератора на машину производится в обратном порядке. Если же устройство сразу меняется на новое вместо ремонта,  тогда можно сразу перейти к монтажу.

Кстати, не всегда замена генератора ВАЗ 2114 связана только с неисправностями генераторной установки. Например, заменить генератор в машине может быть нужно по причине комплексной установки мощного допоборудования (например,  акустики, усилителей и сабвуферов вместе с подогревами сидений и т.д.)

Что касается 2114, в таком случае многие автолюбители  выбирают вместо устройства на 80 Ампер  более мощный генератор на 115 Ампер (от Лада Приора или ВАЗ Калина).  Дело в том, что в плане крепления нет никаких отличий. Нужно только поменять шкив приводного ремня. Заменив указанный шкив, остается только установить на ВАЗ 2114 генератор от Приоры или Калины.

КАК РАЗБИРАЮТ ГЕНЕРАТОРЫ ВАЗ 2114

Разборка генератора ВАЗ 2114 проводится в таком порядке:

1. Отжимают три защёлки и снимают пластмассовый защитный кожух на корпусе;
2. Помечают взаимное расположение крышек и статора, для облегчения последующей сборки;
3. Отвёрткой выворачивают винты, крепящие щёточный узел, снимают его с корпуса;
4. Отсоединяют провода от вывода регулятора;
5. Выворачивают четыре винта крепления выпрямительного блока, отключают выводы обмоток и снимают его вместе с помехоподавительным конденсатором;
6. Выворачивают четыре стяжных винта, которые затянуты при сборке с большим усилием, и снимают крышку со стороны контактных колец генератора;
7. Вал ротора зажимают в тисках, чтобы он не смог провернуться, и откручивают гайку, крепящую шкив. Теперь можно снять шкив генератора и упорную шайбу с вала ротора;
8. Снимают крышку с ротора генератора.

После этого можно внимательно осмотреть все детали на предмет износа или повреждения.

Трехуровневый регулятор напряжения ВАЗ 2114

С его помощью можно изменять в небольшом пределе напряжение на выходе генератора. Особо стоит отметить о приборах с терморегуляторами. Датчик монтируется на корпусе аккумулятора и позволяет регулировать напряжение в зависимости от текущей температуры электролита в банках АКБ. Это значительно повышает ресурс аккумуляторной батареи. Установка трехуровневых устройств несложная. Отличие от стандартного – это разнос щеточного блока и основной схемы устройства в разные корпусы. В остальном же принцип работы такой же, как и у рассмотренного выше. Но с нюансом – напряжение на выходе генератора изменяется в зависимости от условий работы. Работа трехуровневого регулятора напряжения ВАЗ 2114 выглядит таким образом:

1. Переключатель находится в положении, соответствующем минимуму. При этом напряжение держится на значении 13,6 Вольт. Идеально при эксплуатации летом, в условиях высоких нагрузок на двигатель.
2. Среднее значение, оно же нормальное, позволяет поддерживать напряжение на уровне 14,2 Вольт. Актуально для работы в межсезонье – при температурах 0..20 градусов.
3. И максимальное положение – напряжение 14,6 Вольт, идеально для эксплуатации в зимний период.

Вот и все, что можно рассказать про трехуровневый регулятор напряжения ВАЗ 2114, монтаж его несложен. Достаточно на кузове под капотом поставить блок с переключателем, а щеткодержатель на генератор вместо стандартного регулятора. Провода прокладывать нужно аккуратно, желательно фиксировать с помощью стяжек. И старайтесь, чтобы контакт с массой был качественным, иначе аккумулятор будет очень быстро разряжаться.

Особенности и принцип работы устройства

Преобразование энергии из одного вида в другой выполняется по принципу магнитного поля. Конструкция узла состоит из двух основных  рабочих элементов – ротора и статора.

Статор – представляет собою полое кольцо, состоящее из отдельных стальных частей, каждая из которых изолирована от обмотки. Внутри пазов статора размещена обмотка, выполненная из достаточно толстой медной проволоки. Статор является неподвижным элементом конструкции генератора.

Ротор – подвижный элемент конструкции. Он обладает монолитным стальным сердечником, на краях которого размещены стальные наконечники, собранные из тонкого листового металла. На наконечниках находятся катушки возбуждения, к которым подведено внешнее питание.

Ротор и статор спрятаны в металлическом корпусе, в котором также размещены подшипники, на них происходит вращение ротора, регулятор напряжения, диодный мост, крыльчатка и шкив. Шкив является приводом устройства, он выполнен в виде паза, на котором закрепляется ремень. С помощью ремня на генератор передается механическая энергия, вырабатываемая двигателем четырнадцатой.

Корпус устройства – сборный, состоит из передней и задней части, которые соединяются друг с другом посредством болтов. Также болтами на внутренней поверхности корпуса неподвижно зафиксирован статор. Электрогенератор обладает двумя подшипниками – передним и задним: задний подшипник размещен на валу ротора, передний – запрессован в корпус устройства. Отдельная замена переднего подшипника, в случае его поломки, невозможна, нужно будет менять соответствующую часть корпуса целиком.

КАК СНИМАЮТ ГЕНЕРАТОР С МАШИНЫ

Его устанавливают в специальный кронштейн на блоке цилиндров, там же имеется планка для натяжения ремня генератора. Находят генератор в передней части моторного отсека с правой стороны по ходу движения автомобиля. Для снятия необходимо приготовить следующие инструменты:

1. Гаечный ключ на «10»;
2. Такой же ключ на «13»
3. Ключ рожковый 17х19;
4. Головка на «15»
5. Монтировка.

Снимаем и не трогаем защиту двигателя Снятие производится несколькими способами, где требуется снимать защиту двигателя. Они хорошо описаны в разных источниках. Давайте попробуем снять его, не снимая защиты. Порядок действий будет таков:

1. Первым делом необходимо отсоединить клеммы с аккумулятора;
2. Ослабляют натяжение ремня, снимают сначала ремень, а затем и весь механизм натяжения;
3. Отсоединяют провода от аккумулятора, они закрыты резиновым чехлом, и разъём подачи напряжения на обмотку возбуждения;
4. Генератор на кронштейне установлен на длинном болту с гайкой. Достать его не очень удобно, поэтому головкой на «15» отвинчивают два болта крепления кронштейна к блоку. Их находят сзади генератора, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и появится возможность для снятия оси его крепления к кронштейну;
5. Отворачивают ключом на «19» гайку и снимают её вместе с дистанционной втулкой;

Небольшим пробойником или чем-то аналогичным выбивают ось из кронштейна. Генератор вынимают вверх. Теперь с ним можно проводить ремонт генератора или обслуживание.

Проверка генератора

Данная процедура должна производится в такой последовательности:

• включается зажигание (все лампочки на панели в салоне должны гореть);
• запускается двигатель (если с генератором все в порядке, то индикатор АКБ гаснет);
• после разогрева силовой установки (90 градусов) требуется максимально загрузить сеть;
• помощнику нужно следить за тем, чтобы на холостом ходу сохранялись обороты – 3,5 тысячи;
• мультиметр подключают к аккумулятору.

В норме при полной загрузке показатели не должны быть ниже 13 вольт.

В случае если напряжение будет меньше указанного предела – генератор не производит достаточного количества электроэнергии.

Когда никаких проблем не замечено, осуществляется измерение после полного отключения нагрузки. Здесь нормальные данные – от 14,5 до 14,7 вольт.

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

1. Сначала следует отключить клеммы от АКБ.
2. Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.
3. Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.
4. Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.
5. После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.
6. Непосредственно на самом блоке следует также отключить фазные обмотки.
7. Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.
8. Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.

Источники
