Активируем иммобилайзер на Лада Гранта своими руками

Ответ эксперта

Иммобилайзеры АПС-6, а также АПС-6.1 (Гранта) после активации не отключаются. Можно задать индивидуальный код, чтобы пользоваться им впоследствии. Сначала задаёте код, затем пользуетесь им, если теряете метку ключа. Других вариантов нет.

Секретной последовательности по отключению АПС-6 (6.1) не существует. И если не был задан код, то в случае порчи меток запуск двигателя не будет возможен.

Сначала задаём код

1. Зажигание включают и выключают «красным» (обучающим) ключом. Лампа мигает;
2. В течение 6-ти секунд (новый вариант – 2 секунды) устанавливают «чёрный ключ», зажигание включают. Звучат 3 сигнала;
3. Звучат ещё два сигнала, в течение 6-ти или 2-х секунд зажигание выключают, а ключ заменяют обучающим. Включают зажигание;
4. Последуют три сигнала, затем – ещё два;
5. Выключают зажигание, дожидаются одиночного сигнала. Частота вспышек лампы удвоится;
6. Включают зажигание. СигнализаторCheck должен гореть;
7. Когда погаснет сигнализатор, переходят к шагу 8;
8. Ввод цифры: сначала – короткие нажатия на «газ», затем – одно длительное. Всего нужно задать шесть цифр (от 1 до 9);
9. На последнем шаге при длительном нажатии сигнализатор Check не гаснет. Выключите зажигание – ввод завершён.

Если на шаге 8 сразу нажать педаль длительно (более 5-ти секунд), «старый код» стирается и дальше не используется. Знайте об этом.

Обучающий ключ – справа

Запуск двигателя

1. Включить зажигание без использования метки;
2. Ждать погасания сигнализатора Check;
3. Выполнить ввод кода, как рассмотрено выше (шаг 8).

Пояснения: короткое нажатие – не более 3-х секунд. А длительное – до погасания сигнализатора, хотя при вводе 6-й цифры он не гаснет. И если это так, значит, всё выполнено правильно.

Инструкция программирования ключа в Лада Калина, Приора, Гранта и т.д.

• Закрыть все двери. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
• Выключить зажигание. Сигнализатор в блоке контрольных ламп должен быстро мигать (с частотой 5 раз в секунду) все время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из выключателя зажигания.
• Пока мигает лампа сигнализатора (около 6 секунд), вставить ПДУ и включить зажигание. Зуммер иммобилайзера должен выдать три звуковых сигнала. Если зуммер не зазвучал, и мигание сигнализатора прекратилось, то это значит: -был превышен временной интервал 6 секунд и необходимо повторить процедуру обучения, начиная с п.1; -иммобилайзер неисправен
• Подождать 6 секунд, пока зуммер выдаст еще два звуковых сигнала и выключить зажигание.
• Если необходимо обучить второй ПДУ, то следует еще раз выполнить пункты 3…4, используя для включения зажигания второй обучаемый ПДУ. Если нет — продолжить выполнение с пункта 6.
• После выключения зажигания в течении не более 6 секунд, пока мигает сигнализатор, вынуть ПДУ, вставить обучающий ключ и включить зажигание. Зуммер должен выдать три звуковых сигнала. Подождать 6 секунд пока зуммер выдаст еще два звуковых сигнала.
• Выключить зажигание, не вынимая обучающий ключ, подождать 6 секунд до подачи зуммером одиночного звукового сигнала. Сигнализатор должен замигать в два раза быстрее. Если звуковой сигнал не прозвучал, и мигание сигнализатора прекратилось, следует вернуться к выполнению п.1 и повторить процедуру обучения. Если произошел повторный сбой при выполнении п.7, это значит, что контроллер ЭСУД был обучен ранее с другим ключом, в это случае следует заменить контроллер.
• После подачи зуммером одиночного звукового сигнала, не позднее чем через 3секунды, включить зажигание на 2…3 секунды и затем выключить (после включения зажигания зуммер подаст три звуковых сигнала, и сигнализатор прекратит мигание). Должна мигнуть аварийная сигнализация и «бибикнуть» сигнал автомобиля.
• Вынуть обучающий ключ. Подождать с выключенным зажиганием не менее 10 секунд. Вставить рабочий ключ и включить зажигание. Подождать 6 секунд, если сигнализатор не замигал произвести пробный запуск двигателя, двигатель должен запуститься. Если сигнализатор замигал выключить зажигание и подождать не менее 10 секунд. Включить зажигание. Сигнализатор не должен мигать, а двигатель должен запускаться. Если после включения зажигания через 6 секунд сигнализатор загорается постоянным светом, то процедуру обучения необходимо повторить, начиная с п.1.

Alexxandr 13

А что делать если что то пошло не так. Давайте делиться наработками при проблемах программирования. Попадались две Приоры с блоками 7,9,7+ не мог прописать ключи. В конце процедуры не было трёх сигналов и не моргали повороты. На обоих машинах был залит тюн. Вылечил залил сток, обучил ключи и залил тюн обратно. Где то читал, если на боше 7,9,7+ не вернуть резистор обратно, диагностика работает, ключи не пишутся. Информация может быть не точной, сам не проверял.

auto888 20

Была такая ситуация, что приходилось на другой машине (приора) прописывать ключ с подменной блока переключателя в двери и делать иммо офф.

Denis36 24

сегодня делал гранту 1.6 16 м74 кан с утерей обучающего ключа и привязкой новых рабочих делается так берется eep не обученный ( в моем случай с чиптюнера) заливается в эбу после этого машина начинает заводится любым ключом далее берем новый обучающии ключь и делаем как описано в первом посте

1

Oleg отреагировал на это

Alexxandr 13

Была калина с эл. пакетом норма. Дописывал ключ, в конце не моргали повороты. Ключ в АПС писался, радиоканал нет. Виной всему был сгнивший в пороге коричнево- зелёный провод с 3 пина нормы.

dimalink 5

В новых блоках CAN с комплектацией робот и 127-ой мотор ,было несколько случаев ,когда после нескольких неправильных попыток прописать ключ,ЭБУ просто блокировался и не входил больше в обучение. Лечилось заливкой в ЭБУ именно безимовой прошивки(т.е. подготовленной т.к. там еепром эмулирован во флэш)

Quantex 87

Можно. Если ЭБУ не обучен.

Попадалась Гранта минимальной комплектации, ключ прописал, но не работают кнопки открытия, закрытия дверей.

Оказывается, после обучения, кнопки не будут работать в комплектации с Такими кнопками.

То ли там антенны нет , то ли еще чего.

А вот с Такими будут работать кнопки на брелоке.

deleks 26

Обучаемый ключь привязывается к обучаеющему .Связка.После обучения нельзя чужим красным привязать родной чёрный и на оборот.Но любой красный может привязать чистый чёрный ,при чистым еепром эбу.

Эта тема закрыта для публикации ответов.

Как активировать иммобилайзер?

Зачастую автомобиль ВАЗ Калина попадает к владельцу с неактивированным иммобилайзером. Для проведения самостоятельной процедуры активации необходимы оба ключа от автомобиля (с красной меткой и обычный). Обязательным условием являются закрытые двери (до момента срабатывания концевого переключателя).

Для обеспечения корректности процедуры активации иммо на Калине рекомендуется заправить автомобиль, поскольку сигнал о низком уровне топлива идентичен звуку при программировании.

Активация на Калине-1

Процедура обучения на Калина-1 выглядит следующим образом:

1. Взять обучающий ключ с красной меткой и вставить его в замок зажигания.
2. Повернуть ключ до точки включения зажигания. Поскольку иммобилайзер не активен, то спустя шесть секунд на комбинации приборов должен включиться контрольный индикатор. Если этого не происходит — система находится в активном состоянии и дальнейшие шаги не выполняются.
3. Отключить зажигание, при этом индикатор иммобилайзера перейдет в режим подачи частых вспышек. Режим мигания продолжается шесть секунд, которые выделены владельцу для установки в замок зажигания обычного ключа.
4. Повернуть личинку замка до положения активизации. Корректность процедуры подтверждается тройным срабатыванием сигнального зуммера. Отсутствие звуковой индикации указывает на превышение интервала времени, выделенного на установку ключа, или на неисправность иммобилайзера. Нельзя исключать и вариант «обучения» штатного ключа работе с устройством от другого автомобиля.
5. Выждать 5-6 секунд, зуммер должен подать еще два сигнала. Затем требуется отключить зажигание и вынуть ключ из замка.
6. После этого у владельца есть в распоряжении шесть секунд, за которые необходимо включить зажигание ключом с красной меткой. В течение этого времени на комбинации приборов мигает индикаторный сигнал иммобилайзера.
7. После включения зажигания должен троекратно сработать зуммер. Выждать несколько секунд до подачи второй серии звуковых сигналов (два отдельных гудка).
8. Отключить зажигание, оставив ключ в замке. Через некоторое время будет послан одиночный сигнал зуммером, а сигнальная лампа на щитке приборов начнет мигать с увеличенной частотой. Между отключением цепей зажигания и переходом индикатора в режим ускоренного мигания проходит до 15 секунд. Интервал времени зависит от модели установленного на авто блока управления иммобилайзером.
9. После этого в течение 10 секунд требуется кратковременно включить зажигание (на 3 секунды).
10. Выключить зажигание. Должна трижды сработать аварийная сигнализация. Это является подтверждением успешного окончания программирования.
11. Дождаться прекращения мигания индикатора на комбинации приборов. Затем следует вынуть красный ключ, программирование устройств завершено.

Активация на Калине-2

На Калина-2 процедура имеет отличия:

При включении зажигания ключом с красной меткой последуют три коротких сигнала зуммером. После прохождения третьего сигнала зажигание выключается, ключ изымается из замка

Важное — если автомобиль эксплуатировался с красным ключом, то иммобилайзер не подаст звуков. В этом случае требуется подождать несколько секунд и перейти к следующему пункту.
В течение 5-6 секунд следует вставить обычный ключ и снова активировать цепи зажигания. Будут поданы три сигнала, затем последует пауза, после которой прозвучат еще два сигнала.
Поменять ключи в замке (в течение 6 секунд)

После включения зажигания красным ключом будут поданы три сигнала, затем еще два.
Отключить зажигание, оставив ключ в замке. Будет подан сигнал зуммером, после которого ключ переводится в положение включения зажигания. Сработает штатный клаксон автомобиля, указывая на запись обычного ключа в память.
Отключить зажигание. Индикатор на комбинации приборов погаснет. В противном случае речь идет о поломке устройств или ошибке при программировании.

Будут поданы три сигнала, затем последует пауза, после которой прозвучат еще два сигнала.
Поменять ключи в замке (в течение 6 секунд). После включения зажигания красным ключом будут поданы три сигнала, затем еще два.
Отключить зажигание, оставив ключ в замке. Будет подан сигнал зуммером, после которого ключ переводится в положение включения зажигания. Сработает штатный клаксон автомобиля, указывая на запись обычного ключа в память.
Отключить зажигание. Индикатор на комбинации приборов погаснет. В противном случае речь идет о поломке устройств или ошибке при программировании.

Процедура активации иммобилайзера на ВАЗ Калина, а также Приора и Гранта показана в ролике от канала «avtodopka. ru».

Иммобилайзер Лада Гранта (как отключить или активировать)

Предлагаю здесь обсудить все, что связано с иммо в Гранте

A. Закрыть все двери автомобиля. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд, B. Выключить зажигание. Лампа должна начать быстро мигать (5 раз в секунду) всё время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из замка зажигания. C. Пока мигает лампа (около 6 секунд) необходимо, вставить рабочий ключ в замок Е включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания. D. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов. Если через 6 секунд зуммер не выдал звуковых сигналов, а быстрое мигание лампочки прекратилось» то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот рабочий ключ уже был обучен с другим иммобилизатором, E. Выключить зажигание. F. Если необходимо обучить второй рабочий ключ, то следует ещё раз выполнить пункты С. Е, используя для включения зажигания второй обучаемый рабочий ключ. Если нет — продолжить выполнение с пункта G. G. Пока мигает лампа (около 6 секунд) необходимо вынуть ключ из замка зажигания» вставить снова обучающий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания, H. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов. I. Выключить зажигание. Не вынимать обучающий ключ из замка зажигания, Примерно через 6 секунд после выключения зажигания зуммер должен выдать одиночный звуковой сигнал, а лампа должна начать мигать в два раза быстрее. Если зуммер не выдал звуковой сигнал, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот обучающий ключ не подходит к данному контроллеру. J. Не позднее 6 секунд после звукового сигнала (пока быстро мигает лампа) необходимо включить зажигание этим же обучающим ключом. Подождав 2-3 секунды, выключить зажигание. Не позднее 5 секунд после выключения зажигания зуммер должен выдать три звуковых сигнала, а лампочка должна прекратить быстрое мигание. Не включать зажигание ещё минимум 10 секунд. При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд. По окончании процедуры обучения может потребоваться ресинхронизация кодов иммобилизатора и контроллера. Это означает, что после окончания процедуры обучения контроллер не дозволит запустить двигатель при первом включении зажигания. Для проведения ресинхронизации необходимо включить зажигание любым обученным ключом (лучше рабочим). Подождать 6 секунд. Если лампочка иммобилизатора стала показывать состояние ошибки (мигает 1 раз в секунду), то выключить зажигание и подождать не менее 10 секунд. После этого снова включить зажигание» Лампа не должна мигать, а двигатель должен запускаться.

Если через 3 секунды после включения зажигания лампочка загорается постоянным светом, это значит, что контроллер не активизировал противоугонную функцию и процедуру обучения следует повторить заново.

В более кратком изложении : • Закрыть двери. • Включить КРАСНЫМ ключом зажигание.подождать не менее 6 секунд. • Вытащить ключ. Машинка должна заморгать с частотой 5 раз в секунду. • Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание. • 3 писка + 2 писка. • Выключить зажигание и вытащить ключ. • Быстро (в течение 5-6 секунд) пока моргает машинка включить КРАСНЫМ зажигание • 3 писка + 2 писка. • Выключить зажигание КРАСНЫЙ КЛЮЧ В ЗАМКЕ. • 1 писк. • Быстро (в течение 5-6 секунд) включить зажигание на 2-3 СЕКУНДЫ. • Выключить зажигание. КЛЮЧ В ЗАМКЕ • 3 писка + гаснет машинка. Не вынимаем ключ. (При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд) • ждем не менее 10 секунд. • Вынуть ключ. • Проверяем активацию иммо. Включаем зажигание любым ключом,если при включении зажигания машинка на приборной доске не загорается,то иммо активирован.

Процедура переделки ключа зажигания в выкидной

Ключи на различных комплектациях и моделях от Лада отличаются по форме, однако, процесс их самостоятельной переделки на выкидные довольно прост. Вам потребуется приобрести заготовку выкидного ключа, после делается копия жала ключа. Затем чип ключа обучают для работы с системой сигнализации, установленной на вашем авто.

Выбирая выкидной ключ без чипа, следует учитывать размеры заготовки, поскольку его плата должна легко вмешаться внутрь корпуса. При поломке либо износе платы штатного ключа лучше покупать выкидной ключ с чипом.

Иногда для изготовления проточки ключа приходится снимать жало, для чего штифт у основания ключа выдавливается. Но встречаются случаи, когда подобная процедура может потребовать разборки его корпуса. Процесс обучения ключа уже был описан чуть выше.

Замена охлаждающей жидкости на Лада Гранта
Лада Гранта цвета
Снятие панели приборов Лада Гранта
Шумоизоляция арок колес на Лада Гранта
Снятие вентилятора охлаждения радиатора на Лада Гранта
Датчик педали тормоза на Лада Гранта

Подробнейший алгоритм перенастройки иммобилизатора

В первую очередь необходимо закрыть все салонные двери и вставить так называемый обучающий «красный» ключ, активировать зажигание двигателя. Если сигнализатор светится ровно, – значит, следует провести процедуру обучения. Далее требуется отключить зажигание и дождаться, когда мигает иммобилайзер. Извлеките «красный» ключ и вставьте сразу же после этого обычный, включите как обычно зажигание.

Вы при этом услышите сначала три подряд непродолжительных звуковых сигнала, через небольшой временной промежуток ещё пару. Выключаем затем зажигание ещё раз и вновь вставляем первый обучающий ключ – должны обязательно прозвучать аналогичным образом три и после таких же два звуковых непродолжительных сигнала. Выключите зажигание и при этом не вынимайте обучающий ключ.

Большинство автомобилей оборудуются специальной штатной системой, препятствующей угону, оснащённой в качестве дополнения пультом. В состав системы входит блок управления противоугонный устройством, дистанционная система, пульт, совмещаемый с ключом зажигания, а также специальное устройство кодирующего типа и датчики, отвечающие за открытие и закрытие дверей.

В районе моторного отсека находится датчик, открывающий капот, в дверных замках располагаются специальные устройства, благодаря которым происходит налаженная работа или блокировка дверей.

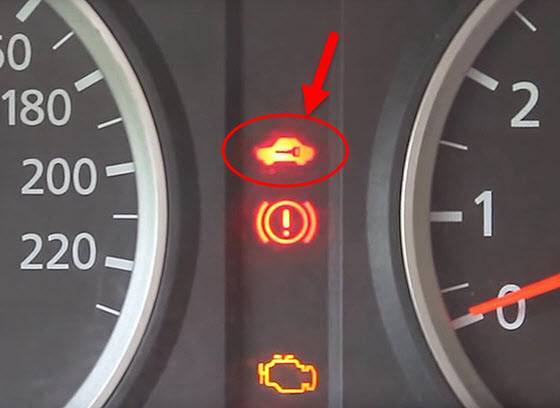

Датчик иммобилайзер в Лада Гранта находится в выключателе или, иными словами, замке зажигания, лампа контроля располагается в приборном щитке. Необходимо учесть, что пульт управления включается в работу лишь после того, как был активирован иммобилайзер.

В машине имеется специальный электропривод блокировки дверей. Он находится в замках боковых дверей. После того как произойдет включение сигнализации одновременно блокируются все четыре двери, которые находятся в транспортном средстве. Следует однократно нажать кнопку на Лада Грант, как сигнализация активизируется, при двукратном нажатии она должна быть отключена, и водитель легко может открыть дверь и сесть за руль своего автомобиля.

Шутка от АвтоВаза

Важно! При самостоятельном разборе иммобилайзера, уделите внимание на маркировку его плат. Дело в том, что в корпусе от АПС – 4 может находится плата от 6 — й серии. Это ещё одна, очередная злая шутка от автоваза

Это ещё одна, очередная злая шутка от автоваза.

Иммобилайзер (или по-другому обездвиживатель) стал обязательным устройством в автомобилях с 90-х годов прошлого века. Он предотвращает запуск двигателя с помощью «неродного» ключа в случае угона автомобиля либо несанкционированного проникновения.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В практике эксплуатации автомобиля нередки случаи, когда в замок зажигания вставляется родной ключ, но иммобилайзер его не видит (отказывается его распознавать), машина не заводится, либо заводится и через несколько секунд глохнет. Что делать в таких ситуациях?

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Характерные особенности иммо для автомобиля марки Гранта

Невзирая на то, что Гранта принадлежит к сегменту автомобилей бюджетного плана, её цена довольно высока, поэтому лишиться своей Лады по причине угона уж точно не хочется ни одному владельцу. Плюс ко всему в руках неопытного водителя абсолютно любая машина превращается в источник серьёзной опасности, как для угонщика, так и для людейокружающих: пешеходов и пассажиров. Для предотвращения потенциальных проблем, на автомобильные средства ставятся многочисленные приборы для предотвращения угона.

В большинстве случаев в современные машины интегрируются сигнализации и иммобилайзеры. У противоугонных устройств данных видов имеются как множество плюсов, так и немало минусов. В первом случае автовладелец получает несколько полезных функций, которые дарят больше комфорта. К примеру, когда вы используете сигнализацию, то попасть внутрь авто можно только с водительского места или же вы можете совершить автоматический запуск двигателя, находясь при этом у себя дома, чтобы машина прогрелась. Тем не менее, это устройство может лишь уведомить автовладельца об угоне, в то время как действие иммо направлено на его предотвращение.

Иммобилайзер – контроллер электронного типа, предназначенный для блокировки запуска автомобильного двигателя при попытке совершить это «левым» ключом. Завести машину можно исключительно с родного ключа со встроенным в него микрочипом, с которого блок для управления снимает идентификационный код.

Месторасположение имообилайзера на ВАЗ-2114

Расположение иммобилайзера АПС-4 на автомобиле

Дело в том, что тольяттинские конструкторы, создававшие «четырку» поиздевались над потребителем, установив ЭБУ и иммобилайзер под патрубками системы отопителя автомобиля . Таким образом при нарушении герметичности системы, их обязательно заливает антифризом.

Что это такое иммобилайзер и почему его ругают?

С начала 2000-х годов на все инжекторные двигатели тольяттинского производства устанавливается автомобильная противоугонная система (АПС).

Изначально, на первые «десятки» ставились АПС–4 , вскоре их заменили на более современные АПС–6 .

Смысл работы системы заключается в следующем: попытка угнать автомобиль закончится ничем. Злоумышленник не сможет завести двигатель, а если всё-таки запустит, то проехав несколько сот метров прекратится подача топлива и двигатель заглохнет.

Идея хорошая, но существует целый ряд проблем, возникающих при его эксплуатации:

• Сбой программного обеспечения . Электроника не видит обновление информации, подаваемой ключом зажигания или не признает его. Были случаи когда, остановившись и заглушив двигатель запустить его уже не удавалось.
• Блокировка двигателя из-за разряженного аккумулятора . Оставив автомобиль зимой на парковке на несколько дней, можно нечаянно активировать систему.
• Серьёзные проблемы при подключении сигнализации с автозапуском.
• Поломка, замыкание контактов из-за неудачного расположения .

Диагностика неисправностей

В случае когда, автомобиль с активным иммобилайзером не выходит на связь с компьютером нужно знать следующее: K–Line провод соединяет диагностический разъём и АПС. Только потом питание попадает в электронный блок управления.

В случае неисправности нужно удостовериться в подключении системы к нужному разъёму. При положительном результате можно попробовать отсоединить его и перемкнуть между собой 9-й и 18-й контакты.

При неисправностях, связанных с работой иммобилайзера нужно учитывать то, что это сложное электронное устройство. Поэтому, для устранения его неисправности, рекомендуется обратиться к профессиональному автоэлектрику.

Деактивация и активация (плюсы и минусы)

ЭБУ Bosch на ВАЗ-2114 шло в комплекте с иммоблайзером АПС-4

Решая, деактивировать ли иммобилайзер или нет, нужно знать следующее. АПС-6 или 4 хоть и имеет ряд существенных недостатков, но он реально противодействует хулиганам, которые могут решить покататься на машине, стоящей возле подъезда. Сигнализация не глушит двигатель и топливную систему.

Противоугонная система 6-й серии наоборот, отключает питание топливных форсунок (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать его после очередного глюка или нет. Но по крайней мере, если и решат угнать автомобиль, то для этого потребуется собственный ЭБУ, голыми руками автомобиль уже не возьмёшь.
