Определение раннего или позднего зажигания

Установка угла опережения зажигания

• С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;
• Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
• Затягиваем крепёжную гайку.

На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.

Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.

В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.

Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.

Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.

Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.

Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.

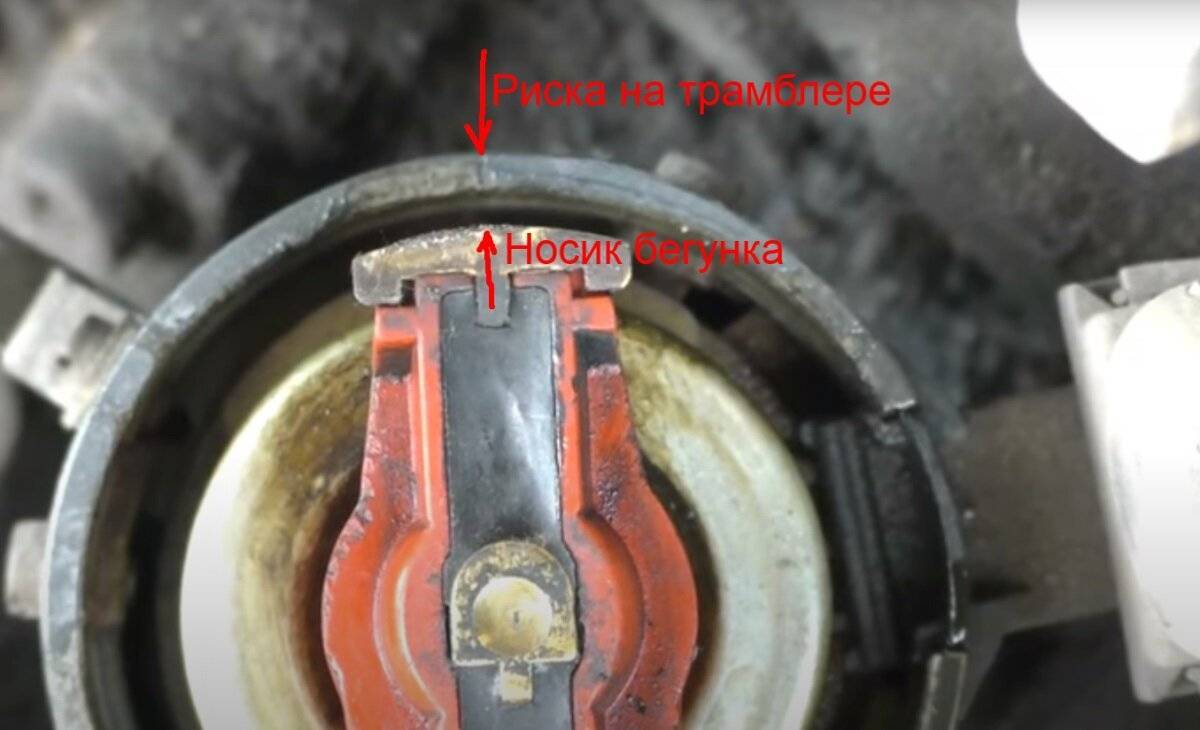

И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.

Проверка метки газораспределения

В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.

Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.

Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.

Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.

Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.

Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.

После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.

Проверка работы двигателя на ходу

Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.

Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.

Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.

При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на  газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.

Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.

При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.

Проблема раннего зажигания

Ранее зажигание чревато падением мощности мотора. Когда смесь воспламеняется раньше определённого срока, это приводит к неправильному воздействию силы газов, возникших при сгорании смеси. Она действует навстречу поршню в момент, когда он движется к ВМТ. При этом уровне регулировки нередко возникает детонация. Стоит отметить, что на нагрузочных режимах при выставлении оптимального угла зажигания может также происходить взрывное воспламенение смеси. Чтобы избежать этого угол опережения следует выставлять чуть-чуть больше по отношению к реальному значению.

Позднее зажигания помимо ухудшения мощности силового агрегата приводит к чрезмерным нагрузкам детали мотора. Снижение КПД объясняется тем, что горючая смесь не успевает полностью сгореть в тот промежуток, когда поршень находится в положении ВМТ. Рабочая среда продолжает воспламеняться при движении поршня вниз, что вызывает падение эффективности и нагрев системы. Определить перегрев можно с помощью впускного трубопровода. Его температура будет выше нормы из-за того, что часть смеси будет догорать при выпуске.

Подготовка к установке

Все операции по изменению угла зажигания, как и его проверке, проводятся на ХХ. Частота вращения коленвала должна быть в диапазоне от 820-900 оборотов в минуту. Оптимальный угол наклона момента зажигания находится в пределах от -1 до +1 градуса относительно самой верхней мёртвой точки. Последствия неправильного угла зажигания приводят к падению мощности, повышенному расходу топлива или перегреву системы. Для проверки момента зажигания нужно демонтировать резиновую заглушку. В качестве ориентиров оптимального угла используются пометки (чёрточки) на маховике и шкале люка кратера сцепления.

Важность установки правильного УОЗ

В зависимости от оборотов кривошипного вала ДВС, должен быть выставлен конкретный УОЗ. Другими словами, на каждом скоростном режиме вращения кривошипного вала должен быть выставлен собственный угол. Дело в том, что при увеличении скорости вращения вала (соответственно, при увеличении оборотов двигателя), становится больше и УОЗ. И наоборот, при уменьшении – угол становится маленьким. Специалисты знают эти нюансы, тем самым, выставляют УОЗ грамотно.

Определённые настройки УОЗ

Экономия горючего, получение оптимальной мощности двигателя, высокий КПД – всё это реализуется только при грамотно выставленном УОЗ. Сегодня, как правило, для получения точных регулировок используются либо механические, либо электронные приспособления.

Легче всего выставить правильный угол с помощью стробоскопа. Это специальный прибор, заметно облегчающий жизнь автомобилиста. Однако в большинстве случаев стробоскоп можно заменить простой 12-вольтовой лампочкой.

Проверка с помощью стробоскопа осуществляется так:

• Гайка-фиксатор, которая крепит трамблёр к блоку, ослабляется;
• Провода стробоскопа интегрируются к АКБ (отдельный провод устройства должен идти на бронепровод свечи 1 цилиндра).

После это запускается двигатель. Частота оборотов должна выдерживаться в пределах 800-900 об/мин.

Далее:

• Включается прибор, лампа которого направляется на шкив кривошипного вала;
• С ВУ (усилитель вакуумного типа) снимается резиновая трубка;
• Трамблёр поворачивается до совмещения меток на шкиве и блоке цилиндров (средняя риска).

Лампа стробоскопа выступает в данном случае в роли индикатора, позволяя определять точный момент зажигания.

Тестирование и регулирование зажигания можно провести и с помощью обычной лампочки, однако идеальное выставление УОЗ в этом случае гарантировать невозможно.

Безусловно, регулировка зажигания на карбюраторных ДВС требует более углубленного подхода. Суть мероприятия в том, чтобы добиться идеального положения трамблёра, вал которого приводится в действие через промежуточные шестерни от двигателя. Например, на отечественной «восьмерке» распределитель приводится в действие через распредвал, когда шестерня вала трамблёра входит в зацеп с шестерёнками.

Слаженная работа системы пуска

Однако то, как происходит вращение трамблёра, никакого весомого фактора не играет. Обеспечить чёткую слаженность работы системы пуска – вот, что важнее.

Итак, вне зависимости от типа распределителя (контактный/бесконтактный), его проворачивание против движения часовой стрелки способствует увеличению УОЗ. Другими словами, чтобы увеличить УОЗ и поставить раннее зажигание, надо будет вращать трамблёр в противоход движению бегунка.

Совет. Чтобы узнать, в каком направлении вращается бегунок, надо снять колпак-крышку, попросить ассистента повернуть кривошипный вал и посмотреть на бегунок.

Таким же манером ставится позднее зажигание. Очевидно, что вращать трамблёр уже надо по ходу бегунка.

Что интересно, на требуемый УОЗ оказывает влияние не только заданная настройка двигателя, но и качество топлива. Это становится явно заметно, когда вместо бензинового топлива на автомобилях с карбюраторной системой используется ГБО. Как только водитель переключается с бензина на газ, автомобиль отказывается ускоряться. Для обеспечения чёткого функционирования, приходится заново настраивать зажигание, которое в этом случае ставится на опережение (раннее зажигание).

Признаки сбитого зажигания на моторах с инжекторной системой практически такие же, как и на карбюраторном ДВС. Однако в этом случае отрегулировать и поставить зажигание вручную уже не получится. В силовых установках данного типа впрыском горючего управляет ЭБУ – компьютеризированная система. Корректировка зажигания на «инжекторах» осуществляется обязательно с учётом подающего импульса от датчика детонации.

Таким образом, чтобы выявить момент зажигания на ДВС с карбюратором, достаточно анализировать признаки и выставить, настроить УОЗ вручную. Знание того, как определить раннее или позднее зажигание на инжекторных силовых установках, потребует уже более профессионального подхода.

Раннее зажигание, признаки, причины

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

Проблема с запуском двигателя Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

Двигатель автомобиля неустойчиво работает на холостом ходу Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

Вялая динамика автомобиля на скорости При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

«Стучат пальцы» Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

Свечи зажигания черные Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

«Выстрелы» в глушитель при работе на холостом ходу Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

Черный дым из глушителя Дымит не сгоревшее топливо.

Повышенный расход топлива На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Настройка зажигания по стробоскопу, пошаговая инструкция

1. В первую очередь с помощью ключа на «13» необходимо ослабить затяжную крепежную гайку стопорной пластины распределения зажигания.
2. Далее подключаем стробоскоп к аккумуляторной батарее — к «плюсовой» клемме подсоединяем требуемый зажим прибора (с отметкой «плюс»), а массу присоединяем к «минусовой» клемме.
3. Если в системе присутствует трамблер вакуумного регулятора опережения, значит нужно разобрать вакуумный шланг.
4. Затем необходимо сосредоточить на шкиве свет от устройства.
5. Теперь следует запустить силовой агрегат и обеспечить количество оборотов приблизительно 820-900 в минуту.
6. В процессе работы стробоскоп будет излучать вспышки света заданной частотой, что позволит вам взглянуть на отметку на шкиве, которая не будет перемещаться.
7. После этого необходимо обернуть корпус распределителя таким образом, чтобы данная отметка на шкиве была на одном уровне со средним делением на крышке.
8. Ну и последнее, что следует сделать — затянуть крепежную гайку пластины прерывателя-распределителя.

Как проверить правильность настройки

После регулировки или при тревожных симптомах
ДВС хочется убедиться в верности параметров. Рассмотрим действенный способ, как
понять раннее или позднее зажигание у авто, или все в норме.

Проверить
работу двигателя можно, разогнавшись до 40 км/ч и переместив кулису МКПП в
положение 4-й передачи. Скорость авто слишком мала для выставленного
передаточного значения, поэтому пару секунд будет слышна детонация. Затем она
пропадет по мере набирающегося разгона — это нормальная работа, все в порядке.
Если детонация продолжается, двигатель работает с надрывом — то
искрообразование происходит слишком рано. Когда детонация отсутствует —
зажигание срабатывает с запозданием.

Метод настройки с применением стробоскопа

Как выставить ранее зажигание: здесь фигурируют следующие операции:

1.  Двигатель обязательно прогревается до достижения функциональной температуры.
2.  Подключение стробоскопа проходит к бортовой системе.
3.  Отвинчивается фиксирующий крепёж (гайка) крышки распределительного прерывателя системы зажигания.
4.  Сигнальное устройство срабатывания нанизывается на провод с высоким напряжением. Этот провод устроен в первом цилиндре.
5.  Если имеется шланг вакуумного корректора, он обязательно снимается и заглушается.
6.  Светящаяся сторона рабочего прибора следует на коленвальный шкив.
7.  Силовой аппарат запускается и функционирует на холостом движении.
8.  Корпус трамблера (КТ) требуется проворачивать.
9.  Закрепление корпуса распределительного прерывателя (КРП). Здесь нужно добиться совпадения маркировки шкива с подобной маркировкой на ГРМ.
10.  Затягивается гайка фиксации.

Как выставить угол опережения впрыска на дизеле

Необходимость установки зажигания на дизеле своими руками зачастую возникает в таких случаях:

• зажигание дизеля требуется откорректировать параллельно замене зубчатого ремня ГРМ;
• после демонтажа ТНВД нет возможности установить шкив топливного насоса согласно специальным меткам;

Одной из рекомендаций перед началом любых работ, связанных с разбором топливной аппаратуры дизеля, выступает острая необходимость четок отметить и освежить все метки. Для этого достаточно нанести небольшие штрихи при помощи краски или качественного маркера. Это облегчит последующую обратную сборку и установку шкива ТНВД, что автоматически исключит или сведет к минимуму потенциальные сбои зажигания.

Выставлять зажигание на дизеле можно несколькими способами:

• строго по меткам (при условии наличия таковых);
• методом подбора опытным путем;

Установка угла по меткам

Первый способ самостоятельного выставления угла зажигания дизеля (момента впрыска дизтоплива) по меткам подразумевает смещение топливного насоса. Такой способ подходит для дизельных ДВС, в которых установлена механическая топливная аппаратура.

Угол опережения впрыска регулируется благодаря повороту ТНВД вокруг оси. Также возможен способ, когда поворачивается зубчатый шкив распредвала по отношению к ступице. Этот способ подходит для тех конструкций, в которых насос и шкив не имеют жесткого крепления.

Для регулировки зажигания на дизеле своими руками необходимо обратиться к задней части ДВС и добраться до маховика, при необходимости демонтировать с него защитный кожух.
Далее понадобится обнаружить стопор на маховике, который опускается в специальную прорезь.
После этого маховик нужно проворачивать вручную (при помощи ключа или другого приспособления). Проворачивание маховика означает, что вращается коленчатый вал ДВС

Крутить нужно по часовой стрелке до момента, когда сработает верхний стопор-фиксатор.
Затем обращаем внимание на вал привода ТНВД. Возможно, что шкала на приводной муфте, посредством которой передается вращение, занимает верхнее положение

В таком случае метка на фланце ТНВД совмещается с нулевой меткой на приводе.
После совмещения меток крепежные болты можно затягивать. Отличное от верхнего положение установочной шкалы на приводной муфте означает, что стопор маховика нужно поднять, после чего коленчатый вал двигателя снова проворачивается на один оборот. Далее снова контролируется положение шкалы.
После затяжки болтов приводной муфты стопор на маховике поднимается, коленчатый вал поворачивается на 90°, затем стопор размещается в пазу.

Завершающим этапом становится установка защиты маховика на место и затяжка крепежных болтов. Далее двигатель запускается, анализируется его работа. Агрегат на холостом ходу должен работать ровно и мягко, без провалов и дерганий. Жесткая работа дизеля, сопровождающаяся детонационными стуками, недопустима.

Далее нужно проверить правильность настройки в движении, избегая серьезных нагрузок. Прогрейте двигатель до рабочей температуры и оцените приемистость силовой установки, реакции на нажатие педали газа. Также необходимо следить за цветом выхлопных газов, так как поздний угол опережения топливного впрыска будет сопровождаться серо-черным дымлением мотора.

Подбор правильного угла впрыска

Настроить угол зажигания на дизеле опытным путем можно следующим образом:

1. После установки шкива осуществляются попытки завести дизель. Если мотор не заводится, тогда шкив ТНВД проворачивают относительно ремня на несколько зубьев (2-4). Затем мотор пробуют завести снова.
2. Кода мотор после описанных выше манипуляций запустился, оцените его работу. Присутствие явных детонационных стуков означает, что шкив топливного насоса нужно проворачивать на зуб или два в противоположную вращению сторону. Появление густого серого дыма может указывать на поздний угол опережения впрыска. В подобной ситуации шкив насоса проворачивается на один зуб по направлению вращения.

Второй доступный способ предполагает следующие шаги:

• Осуществляется демонтаж трубки высокого давления с форсунки первого цилиндра. На снятую трубку необходимо плотно надеть прозрачный пластиковый шланг и расположить в вертикальном положении.
• После этого можно включить зажигание и провернуть шкив насоса. Шкив вращается максимально мягко, медленно и аккуратно.
• Далее необходимо следить за уровнем топлива в трубке и выявить верхнюю границу.
• Заметив, когда уровень солярки в трубке самый высокий, на шкиве необходимо сделать метку.
• Затем по меткам нужно выставить коленчатый и распределительный вал двигателя.

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.
3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.
5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

• Стробоскоп;
• Набор ключей;
• Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

   . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
3. Послабляем гайки крепления распределителя;
4. Включаем зажигание, но авто не заводим;
5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

Несвоевременное выгорание смеси

Немного теории. В идеале на 4-тактных силовых установках обогащённый воздухом состав горючего обязан воспламеняться на верхней точке хода поршня. Другими словами, это обязано происходить в тот миг, когда деталь КВШМ (поршень) доходит до ВМТ. Получается, что немногим ранее, чем поршень дойдёт до своего апогея. Это объясняется тем, что составу надо определённое время для воспламенения и сгорания. После этого химического процесса образуются газы, которые двигают деталь КВШМ вниз. Затем начинается новый рабочий цикл.

Как выставить раннее позднее зажигание

Очевидно, что под понятием раннее или позднее зажигание подразумевается несвоевременное срабатывание системы в целом. Свеча подаёт импульс, обогащённый состав поджигается, но не в то время, какое требуется. При зажигании позднем происходит задержка, при раннем – опережение. Оба варианта рассматриваются, как негативные и требуют срочной настройки. В автомобильных системах, в которых имеется возможность ручной настройки УОЗ, несвоевременное воспламенение можно отрегулировать.

https://youtube.com/watch?v=gJhr1Cs9Tg0

Какие системы нуждаются в регулировке?

Процесс первичной настройки и коррекции на работающем двигателе во многом зависит от конструкции системы зажигания, среди которых различают 3 основные вида:

1. Контактная система зажигания. Механический прерыватель размыкает цепь первичной обмотки катушки зажигания. Высоковольтный импульс, возникающий при этом на вторичной обмотке катушки, протекает к механическому распределителю, который через высоковольтный провод направляет искровой заряд на свечу зажигания. Для поддержания оптимального УОЗ на всех режимах работы двигателя используется вакуумный и центробежный регулятор. Подвидом контактной системы считается контактно-транзисторный вид конструкции;
2. Бесконтактное зажигание. Работа системы зажигания ничем не отличается от контактного вида, за исключением метода выбора момента формирования импульса на первичной обмотке катушки зажигания. Вместо механического прерывателя используется электронный коммутатор, который работает в паре с датчиком импульсов. Привод оси распределителя, как и в случае с контактным зажиганием, реализован от коленчатого вала двигателя. Но вместо контактного метода передачи напряжения на первичную обмотку, на датчике Холла формируются импульсы. Сигнал считывается коммутатором, который управляет низковольтным напряжение катушки;
3. Электронное зажигание. Формирование и распределение высоковольтных импульсов возложено на электронные устройства. Информация о фактической нагрузке, скорости вращения коленчатого вала и положении распределительного вала анализируется блоком управления двигателя. Настройка зажигания производится на этапе проектировки и тестовых испытаний путем внесения соответствующих данных в карту зажигания. Изменение этих параметров возможно только при помощи специального оборудования и своей целью имеет повышение мощности двигателя.

Первоначальная установка УОЗ в системах контактного и бесконтактного типа достигается путем правильного позиционирования бегунка распределителя относительно одного из цилиндров в конце такте сжатия.

Момент зажигания

Сам момент зажигания обуславливает срок срабатывания системы старта силового агрегата. Этот термин подразумевает необходимый промежуток времени, в процессе которого происходит поджог сжатой горючей смеси искровым разрядом.

Определяется этот момент определённым положением коленвала, когда реализуется поступление на свечу импульса воспламенения относительно ВМТ (т. н. верхняя мёртвая точка), выраженного в градусах. Для полного сгорания смеси в КЗ необходим некоторый промежуток времени. Скорость распространения воспламенения по горючему фронту равна 20-30 метрам в секунду. Эффективность момента зажигания главным образом зависит от места расположения поршня. Если поджог смеси происходит, когда он находится в ВМТ, воспламенения рабочей среды будет частично реализовано в процессе такта расширения, а часть на выпуске. В таком случае поршень не получает необходимой силы давления, что в общей сложности снижает эффективность всей функции. Из-за этого при регулировке момента зажигания, его нужно настраивать так, чтобы сила давления газов оказывала влияние на ВМТ механизма.

Самостоятельная настройка УОЗ

Как сделать зажигание пораньше? Эта работа подразумевает регулирование УОЗ. Она должна проходит на холостом движении

Здесь важно соблюдать правильные обороты в интервалах 850 – 90 об/мин

Значения угла наклона времени зажигания могут быть положительными или отрицательными. В первом случае они доходит до +1 градуса. Во втором начинаются от -1 градуса. Обозначенный градус – это градус взаимодействия с ВМТ.

Признаки раннего и позднего зажигания: во многих случаях этот момент устанавливается с применением стробоскопа. Этот прибор помогает достичь скрупулёзной настройки. Если этого устройства нет, можно поработать с контрольной лампой. Она присоединяется к массе и положительной клемме на зажигательном распределителе.

Далее предложены самые популярные методики, по которым можно качественно настраивать зажигание. За основу взята классическая техника отечественного выпуска.

Признаки сбитого зажигания

После- или преждевременное воспламенение горючего внутри силовой установки автомобиля приводит к различным сбоям в функционировании мотора.

Как правило, следующие признаки явно могут свидетельствовать о неправильном зажигании:

• Потеря силовой установкой автомобиля тяги и мощности;
• Ухудшение завода мотора;
• Увеличение расхода горючего;
• Нестабильная работа двигателя в режиме ХХ;
• Неожиданное «зависание» педали акселератора (потеря ускорения автомобиля);
• Частый перегрев мотора и детонация.

Характерные хлопки, издаваемые силовой установкой, также свидетельствуют о проблемах с зажиганием. Этот симптом чуть ли не самый главный для опытных автомобилистов, которые по характеру звука определяют проблему. Стук передаётся в выхлоп и карбюратор.

Раннее или позднее

Бесспорно, длительная работа мотора со сбитым УОЗ обязательно приведёт к более серьёзным поломкам и капитальной наладке. Поэтому надо своевременно заметить проблему и устранить её.

Негативное влияние на ресурс силовой установки оказывает как раннее, так и позднее зажигание. И последствия от неправильной настройки СЗ могут способствовать не только потере мощности и тяги, но и образованию лишнего давления внутри мотора. Таким образом, заметно снижается КПД силовой установки, в которой лишняя энергия попадает в систему выпуска, не совершая всего объёма полезной работы.

Как определить позднее зажигание

В таких случаях заметно возрастает нагрузка на кривошипный вал и цилиндро-поршневую группу. Если зажигание раннее, то поршню двигателя нужно противодействовать большему количеству газов, так как преждевременное сгорание смеси способствует их образованию. Когда зажигание выставлено правильно, возгорание смеси происходит за несколько секунд до подхода поршня к ВМТ, и деталь практически не испытывает нагрузок, доходя до апогея. Образовавшийся объём газов, наоборот, выталкивает поршень вниз.

Ранее зажигание легко определить по таким признакам:

• Силовая установка функционирует нестабильно в режиме ХХ;
• Явно слышен лязг металла во время работы ДВС (большей частью шум идёт со стороны БЦ);
• «Тупит» педаль акселератора, машина не ускоряется даже на ровной дороге;
• Заметно увеличивается расход горючего.

Что касается позднего зажигания, то и оно оказывает своё негативное влияние на ДВС. В частности, сгорание топливно-воздушной смеси в этом случае происходит в условиях РХП (поршень уже дошёл апогея, ему требуется энергия для движения вниз). Смесь же в это время только догорает.

Признаками позднего зажигания являются:

• Перегрев силовой установки;
• Значительное увеличение расхода горючего;
• Потеря мощности и разгона;
• Увеличение количества нагара в системе выпуска.

Последний признак как нельзя лучше характеризует то, что происходит в системе во время позднего зажигания.
