Переделываем инжектор в карбюратор
Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.), а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.
Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.
Как уже было сказано выше, чаще всего подобные работы проводятся на старых иномарках с моноинжектором и ВАЗовских моделях, что позволяет рассматривать опыт доработки этих машин в качестве наглядного примера.
- Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор от карбюраторного ДВС.
- Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
- Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
- Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.д.
- Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).
Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы
Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС может заметно потерять в динамике при неправильной настройке карбюратора и т.п
Статья в тему: Подробностей о новом Mercedes S-Class становится всё больше
Отметим, что в процессе замены электронного впрыска также желательно отдельно интегрировать инжекторное зажигание на карбюраторный двигатель. Зачастую, речь идет об установке микропроцессорной системы зажигания МПСЗ.
Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.
Этапы и последовательность работ
moLife Блог Карбюратор Pierburg 2Е Усовершенствованию, переделке и замене деталей двигателя с карбюратором будут подвергнуты бак с установкой нового топливного насоса, проводка, впускной коллектор, поставлены датчики и рампа с форсунками и, возможно, маслонасос. Отдельная тема – переделка проводки с карбюратора на инжектор, придется полностью заменить косу управления, в том числе фрагмент, идущий на топливный насос.
Этапы работ
На первом этапе переделки карбюратора на инжектор, выполняем замену главных компонентов двигателя. Снимаем старый коллектор с карбюратором и устанавливаем новый с коробкой воздушника, дроссельным куском патрубка и ресивером. В головке меняем тройник термостата на новый вариант, с датчиком температуры. Демонтируем весь набор проводки управления мотором и топливную арматуру – бензонасос с патрубком, фильтром и обратной трубкой слива.
Далее, устанавливаем новый бак с насосом и фильтром, протягиваем к электронасосу шлейф проводов от предполагаемого места нахождения ЭБУ. Перед установкой бак следует тщательно проверить и промыть. Насос монтируем, следуя нанесенным рискам и стрелкам.
Заменяем маслонасос новым, слив предварительно масло и сняв ремень газораспределителя со шкивом. При установке нового электрогенератора монтируем новый шкив и цепляем новый клиновой ремешок. Можно оставить родные прокладки на поддоне и крышке.
Снимаем старый распределитель зажигания с проводами и коммутатором, все, что осталось от приводных тяг карбюратора, отверстие заглушаем специальной пробкой, переходим к тонким монтажным работам.
Самые ответственные работы по переделке
Для получения нормальной работы инжектора требуется аккуратно выполнить монтаж топливной рампы и комплекта форсунок. Не стоит оставлять рампу висящей на шлангах высокого давления. Прокладываем новую топливную трубу и обратку слива. Подключаем топливную и сливную трубки в бак.
В заранее выбранном при переделке месте устанавливаем новый контроллер и собираем шлейф проводки с подключением датчиков. Для монтажа датчика детонации можно использовать штатное отверстие, но зачастую приходится подвергать переделке, просверлив под датчик отверстие в 16 мм.
Совет! Перед установкой на посадочные места форсунки следует проверить – отпрессовать давлением топлива с целью выявления возможного подтекания бензина.
Что касается электропроводки. Обычно для лампы индикации проблем с двигателем на приборной панели протягивают отдельный жгут из тройки проводов. Если все основные наглядны и понятны, то при подключении проводов даже знакомых шлейфов и жгутов инжектора надо проверять их соответствие по схеме. При переделке с карбюратора на инжектор неправильно коммутированная проводка может стоить, как минимум, жизни контроллера, в худшем случае пожара. Не доверяйте слепо советам и указаниям автогуру, разбрасывающих свои рекомендации в интернете, как единственно правильное руководство.
Есть определенные риски, о которых мало говорят при переделке карбюратора на инжектор.
- Сумма, даже в самом бюджетном варианте, потраченная вами на переделку, вряд ли окупится суперэкономией топлива или выдающимися динамическими характеристиками автомобиля. Даже если после переделки карбюратора на инжектор таковая появится, ее размер может легко нивелироваться неправильной настройкой инжектора.
- Новый карбюратор будет стоить в разы дешевле, а при желании даже на карбюраторных моделях можно получить расход топлива, отличающийся от расхода на инжекторе на 5-7%, не более. Такая переделка с карбюратора на карбюратор имеет смысл.
- Главное, после всех манипуляций по переделке вы получите старый двигатель со старыми запчастями, неизвестного качества и остаточного ресурса. Это сильно снижает надежность всей системы двигателя. Если использовать новые оригинальные запчасти, то дешевле и проще обновить или купить новый двигатель.
Совет! Пред началом переделки найдите пару живых и реальных человек, выполнивших переделку с карбюратора на инжектор, и поинтересуйтесь их мнением, заодно познакомьтесь с результатами работы новоиспеченного инжектора.
На видео на примере ВАЗ 2108 -09 -099 показано как осуществить переход с карбюратора на инжектор:
- Как правильно балансировать колёса на стенде с видео
- Микробисер для балансировки колёс
- Веерные форсунки омывателя лобового стекла
- Как поменять задние стойки на Приоре
Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена
Начнем с хорошего:
- Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
- Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
- Снижается расход топлива;
- Вы больше не зависите от температуры окружающего воздуха;
- Переоборудование улучшает приемистость силовой установки, особенно на низах;
- Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.
Недостатки:
- Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
- Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
- Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
- Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.
В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.
Это интересно: Какой выбрать внедорожник — главные функции и особенности джипов
Технические характеристики
Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.
21081 (1,1 8V)
| Наименование | Показатель |
| Объем | 1,1 литр (1099 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Карбюратор |
| Расход топлива | 6,7 |
| Диаметр цилиндра | 76 |
| Порядок работы цилиндров | 1-3-4-2 |
2108 (1,3 8V)
| Наименование | Показатель |
| Объем | 1,3 литра (1289 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Карбюратор |
| Расход топлива | 7,0 л |
| Диаметр цилиндра | 76 |
| Порядок работы цилиндров | 1-3-4-2 |
21083 (1,5 8V)
| Наименование | Показатель |
| Объем | 1,5 литра (1499 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Карбюратор |
| Расход топлива | 7,0 л |
| Диаметр цилиндра | 76 |
| Порядок работы цилиндров | 1-3-4-2 |
2111-80 (1,5i 8V)
| Наименование | Показатель |
| Объем | 1,5 литра (1499 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Расход топлива | 7,5 л |
| Диаметр цилиндра | 82 |
| Порядок работы цилиндров | 1-3-4-2 |
11183-20 (1,6i 8V)
| Наименование | Показатель |
| Объем | 1,6 литра (1596 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Расход топлива | 9,5 л |
| Диаметр цилиндра | 82 |
| Порядок работы цилиндров | 1-3-4-2 |
Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.
Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.
Выгоды от установки инжекторного оборудования на авто
Непосредственный впрыск топлива очень положительно влияет на динамику автомобиля, транспорт оказывается достаточно качественным и может эксплуатироваться в различных условиях. Вам не страшны высокие температуры, больше никогда не перегреется карбюратор или бензонасос, как это часто бывает на старых авто. Но это далеко не все важные преимущества, которые получает водитель автомобиля с инжектором вместо карбюратора
Важно вспомнить и такие черты:
- мощность автомобиля становится выше, это особенно чувствуется при первом нажатии на гашетку, так как авто намного лучше разгоняется и демонстрирует отличную динамику;
- также изменяется качество реакции на нажатие педали газа, это улучшает динамику, повышает комфорт управления автомобилем, расширяет возможности поездки;
- еще одним важным преимуществом является снижение расхода топлива, автомобиль с карбюратором есть 10 литров или больше, инжектор может обойтись 7 литрами;
- автомобиль становится неприхотливым к качеству топлива, нужно лишь иногда чистить форсунки инжектора для получения нужного качества работы силового агрегата;
- обслуживание этой системе при правильной реализации оказывается достаточно простым, нужно лишь иногда обращаться к специалистам для решения нужных задач.
Установка инжектора вместо карбюратора решит множество проблем вашего автомобиля. Нужно признать, что транспорт может на самом деле хорошо эксплуатироваться без особых сложностей и проблем. Но для этого нужно профессионально поставить все оборудование. В ином случае машина не сможет нормально функционировать и получит не самые лестные отзывы водителя о технических преимуществах. Иногда криво установленные детали оказываются причиной очень серьезных проблем с двигателем.
Как cделать инжектор своими руками
Рассмотрим, как поставить инжектор вместо карбюратора.
Замена топливной системы
Замена топливной системы начинается с демонтажа карбюраторной топливной системы, бака и топливных магистралей. Необходимым элементом в этом процессе есть большое количество ВДшки поскольку открутить все элементы будет сложно. Далее последует установка инжекторных магистралей, кронштейна топливного фильтра и самого фильтра, топливных шлангов, бензонасоса и его крепление.

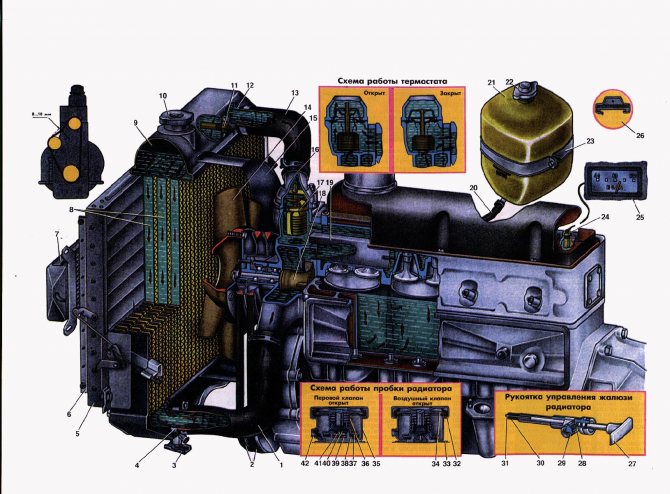

Модернизация системы охлаждения
Под капотом демонтируем систему зажигания в которую входят катушка, трамплер, и бензонасос. Отсоединяем провода от датчиков на двигателе. Если вы предварительно не слили тосол, то это необходимо сделать. С торца головки демонтирует тройник охлаждения и устанавливаем инжекторный тройник. Замена данных деталей необходима поскольку инжекторный тройник имеет отверстие под датчик температуры и вывод необходимый для подогрева дросселя.
Устанавливаем заглушку с прокладкой вместо трамблера. Демонтируем карбюратор с коллектором. После замены прокладки устанавливаем инжекторный впускной коллектор. На коллектор устанавливаем рампу с форсунками. Следующим действием будет установка рессивера и прикручивание топливных шлангов. Далее заменяем масляный насос на новый с креплением под датчик положения коленвала.
Установка нового генератора
На этом этапе необходимо провести замену генератора и шкива коленвала. Инжекторный шкив отличается от карбюраторного наличием демпферного диска и ремнем. Поскольку ремень другой, то приходится заменять и сам генератор, а шкив на генератор можно оставить. Демонтируем проводку на зажигание вместе с коммутатором и устанавливаем проводку ЭБУ и контроллер. Проводим подключение проводки к двигателю и контроллеру согласно схеме.
Разборка приборной панели
На приборной панели в основном переделывать ничего не приходится. Проложите от ЭБУ провод на бензонасос, при этом проводку от датчика уровня топлива можно не менять, и подключите к бензонасосу. Проверьте работу бензонасоса. После включение зажигания он создает жужжащие звуки. Значит все хорошо.
Проводим замену троса газа. Устанавливаем недостающие детали (модуль зажигания, свечи, дроссель с гофрой, датчики, воздушный фильтр). Закрепляем датчик детонации в блоке. Данный процесс займет неделю времени и немалую денежную сумму. Поэтому необходимо все взвесить и принять правильное решение.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Установка инжектора на карбюраторный автомобиль ВАЗ-2109
Переход на топливную систему другого типа для автомобилей ВАЗ семейства 2109 проще хотя бы тем, что не нужно менять головку блока, мастерить заглушку на привод трамблера и тому подобное. Набор деталей для замены здесь приблизительно такой же, какой в целом требуется для перехода с карбюратора на инжектор, на примере ВАЗ-21099 вкратце рассмотрим, каким образом выполняется тюнинг подобного рода:
- производим частичную разборку: снимаем корпус воздушного фильтра, коллектор в сборе с карбюратором, прерыватель-распределитель с проводами, корпус системы охлаждения сзади ГБЦ;
- демонтируем шкивы коленвала и генератора, последний из них необходимо менять, так как теперь вместо клиновидного будет устанавливаться многоручейковый приводной ремень, также придется поменять и маслонасос (он должен быть со специальным кронштейном для датчика к/в);
- если датчик фаз устанавливать не будем, то распределительный вал можно не менять, соответственно, не снимаем и клапанную крышку;
- удаляем трос подсоса, он больше не понадобится, а тросик газа придется заменить на другой трос, подходящий для инжекторной системы;
- выпускной коллектор можно не менять, а вот приемную трубу глушителя («штаны») лучше взять от инжектора, разумеется, ресивер (впускной коллектор) здесь тоже будет другой;
- для замены масляного насоса придется снимать шестерню коленвала, также ремень ГРМ, поддон двигателя;
- если ставим выносной (подвесной) бензонасос, бензобак менять не придется, только следует выбрать место, где лучше закрепить насос (обычно на днище авто, в моторном отсеке его размещать не следует).
Подготовив все для замены инжектора, а также заменив масляный насос (стандартная операция), приступаем к сборке. Лучше начинать с проводки, «косу» можно протянуть, убрав заглушку на панели в моторном отсеке.
Затем продолжаем:
- устанавливаем заводскую заглушку сзади ГБЦ вместо трамблера, используем другой корпус охлаждающей системы под термостат (с отводом под температурный датчик), соединяем водяные патрубки;
- монтируем приемную трубу, выпускной и впускной коллекторы, устанавливаем по меткам шестерни, возвращаем на место ремень ГРМ;
- присоединяем ресивер с форсунками и топливной рампой, воздушную гофру;
- на кронштейне ресивера крепим тросик газа, соединяем конец троса с дроссельной заслонкой;
- закрепив бензонасос на кузове, соединив все шланги и врезав в магистраль топливный фильтр, монтируем корпус воздушного фильтра и ДМРВ, подсоединяем фишки проводов к форсункам;
- также в салоне авто нужно будет установить ЭБУ, соединить его с разъемом «косы», а под капотом поместить модуль зажигания (его стандартное расположение – внизу, в районе картера КПП, но лучше закрепить где-то выше);
Проверив, все ли соединено, производим контрольный запуск двигателя, и если все в порядке, возвращаем на место кожух ремня ГРМ.
Карбюратор. Преимущества и недостатки
Начнем с негативных моментов. К таковым относят:
- На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
- На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
- При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
- Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
- Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.
Карбюратор девятки
Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:
- Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
- Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
- Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
- При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.
Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.
Инжектор. Преимущества и недостатки
Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.
Инжекторная девятка
К ключевым особенностям инжекторных двигателей относят:
- Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
- Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
- Стоимость обслуживания инжектора выше;
- Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
- Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
- Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
- Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
- Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.
Переделка инжекторного двигателя в карбюраторный мотор
Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.
Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.
Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.
Особенности конструкции
В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:
И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный, не раздвоенный коллектор выпускного тракта.
Особенностями конструкции являются:
Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.
Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.
Необходимое оборудование и инструментарий
Разумеется, переделка двигателя требует специального оснащения, способного облегчить выполнение основных манипуляций. Вам, несомненно, понадобится:
- хорошо оборудованный, теплый гараж. Согласитесь, затруднительно работать на холоде или под дождем. Также обязательным является наличие электричества;
- удобная эстакада или гаражная яма. Пользоваться домкратом либо подручными приспособлениями не рекомендуется, во избежание небезопасных ситуаций, приводящих к несчастным случаям;
- запасной автомобиль. Может пригодиться для быстрого реагирования на различные форс-мажорные обстоятельства, наподобие необходимости срочной замены бракованной детали.
Для облегчения процесса советуем предварительно запастись следующими инструментами:
- набором различных отверток. Также пригодятся ключи и головки, в том числе вороток и шестигранник;
- подходящей емкостью и специальным шлангом длиной до 4 м. Используется при сливе тосола с машинным маслом;
- комплектом регулировочных шайб, щупов и прочих приспособлений для отладки клапанов;
- напильником;
- зубилом, дрелью и болгаркой, которые могут пригодиться в сложных ситуациях;
- набором разнообразных хомутов.
Помимо этого, рекомендуется держать под рукой эффективный растворитель. Это средство используется для борьбы с закисанием гаек.
