Функция вилки сцепления

Вилка сцепления (ВС) – важный элемент трансмиссионной системы автомобиля. Она представляет собой рычаг, с помощью которого отводится нажимной диск, в результате это происходит выключение сцепления. ВС иногда называют вилкой выключения.

ВС в основном является частью механической коробки переключения передач, реже в гидравлических приводах. Конструкция ВС в КПП на ВАЗ 2110 довольно простая: металлический стержень, на котором закреплен рычаг и две лапки.

Под номером 5 ВС

При нажатии на педаль сцепления (ПС) благодаря ВС перемещается муфта выжимного подшипника, таким образом, внутренняя кромка пружины перемещается вперед и происходит выключение устройства. Естественно, от исправности ВС зависит правильное включение выключение сцепления.

Замена ВС требуется в следующих случаях:

обнаружена деформация детали;
выявлены трещины на корпусе;
изогнутость ВС;
выявлены дефекты лапок в местах соприкосновения с муфтой выжимного подшипника;
изношены лапки.

На фото заснята поломанная ВС.

ВС с поломанным рычагом

Если на ВС есть трещины, то это снижает качество работы ПС, происходит позднее схватывание, машина может пробуксовывать, педаль при нажатии западать. Возникает необходимость в регулировании свободного хода. По трещине ВС отклоняется от выжимного подшипника. Регулирования хватает лишь на несколько суток, а при значительном дефекте регулировать приходится через несколько часов

Поломку нужно немедленно исправлять, так как это может привести к быстрому износу. Если ВС сломается окончательно, то педаль провалится, и движение автомобиля будет невозможно.

Обнаружить трещину можно визуальным осмотром, поставив машину на эстакаду или смотровую яму, найти на днище машины защитный пыльник вилки. Отодвинув пыльник, нужно осмотреть вилку на предмет наличия трещины, удобнее воспользоваться фонариком.

Регулирование сцепления своими руками на ВАЗ 2110

Конструкция механизма сцепления инжекторных или карбюраторных «десяток» на 16 клапанов, абсолютно идентична механизмам, устанавливаемым на 8 клапанные автомобили.

При этом, принцип работы узла основан на применении механического троса, в отличие от классических машин, где используется гидравлика. Основным преимуществом системы является простота регулировки и ремонта. Для выполнения операции не потребуется загонять машину на стенды или смотровую яму – все манипуляции выполняются наверху двигателя. Точная калибровка заключается в подтяжке приводного троса и установке необходимого положения педали.

Детальная инструкция, как настроить сцепление ВАЗ 2110 находится ниже.

Также можно посмотреть, как выполняется процедура на видео:

Как отрегулировать трос сцепления

Перед ремонтом необходимо подготовить необходимые инструменты. Для этого понадобится:

линейка;
ВД40 или аналогичное средство;
чистая ветошь;
головка №10;
два рожковых ключа номер 13.

Дальнейшая последовательность действий выглядит таким образом.

Головкой №10 открутить крепления воздушного фильтра для облегчения доступа к необходимому узлу.

Снять корпус воздухача.
Необходимая деталь находится прямо под элементом.

Поднять вверх резиновый пыльник для освобождения гаек.
Ключами №13 ослабить контргайку крепления троса к вилке выжимного подшипника.
Далее необходимо прокручивать упорный элемент для достижения необходимого положения педали.

После примерной подгонки, требуется сесть в машину и выжать педаль до упора 3-4 раза.
Проверить высоту накладки от пола.

Если результаты удовлетворительны – законтрогаить трос в обратной последовательности и вернуть на место пыльник.
При нарушении заводских параметров процедуру подгонки требуется повторить.

При этом если подтянуть тросик, педаль поднимется вверх, во время ослабления – опустится.

Как правильно отрегулировать педаль сцепления

Мануал производителя говорит о необходимой высоте расположения рычага в пределах от 12 до 16 см. при этом достигается максимально эффективная работа механизма. Если имеется нарушение по высоте установки, необходимо произвести калибровки механизма.

Установить необходимый зазор можно так.

На машине включается нейтральная передача и глушится мотор.
Снимается водительский коврик.
Перпендикулярно рычагу, к педали прикладывается линейка или другой измерительный прибор.
Замеряется высота положения накладки.

Если на линейке имеется результат, выходящий за пределы 12-16 см – требуется срочная регулировка.
Установка требуемого положения происходит благодаря подтяжке или ослаблению троса сцепления. При откручивании гаек рычаг поднимается, а после закручивания опускается. При этом во время регулировки натяга необходимо надавливать на сцепление до упора и измерять положение рычага линейкой.

Данная процедура говорит о стандартной настройке, рекомендуемой заводом изготовителем. Однако опытные автомобилисты знают способ, как опустить муфту до приемлемого положения под каждого пользователя.

Завести ДВС и выжать муфту.
Не бросая педаль включить заднюю позицию КПП.
Плавно поднимать ногу и параллельно включать заднюю. В момент срабатывания прижимного подшипника, ручка кулисы начнет вибрировать.
При «конвейерных» татировках, момент срабатывания находится на 70-95 мм от полов.
Для удобства рекомендуется уменьшить порог до 2-3 см от коврика при помощи подтяжки троса.

После выполнения такой процедуры, муфта рычага окажется намного ниже «стоковой» позиции, что положительно сказывается на комфорте вождения.

Что делать в случае если регулировка тросиком не помогла

Если причиной проблемы является изношенный трос, то его просто необходимо заменить. Если трос неисправен, то во время поездки сцепление может просто отказать. Тогда резко повышается возможность возникновения аварии.

Поменять его можно при выполнении следующих действий:

гайку, которая крепит торс к кронштейну, необходимо ослабить рожковым ключом;
после этого трос можно извлечь. Делают это очень аккуратно;
затем он отсоединяется от вилки сцепления;
далее трос отсоединяется от педали. Для этого удаляется защитный чехол и стопорная гайка. После этого педаль может быть извлечена;
сборку следует производить в обратной последовательности. Во время нее желательно детали смазать литолом.

Сцепление в автомобиле при поездках работает с постоянной интенсивной нагрузкой. Поэтому нет ничего удивительного в том, что со временем оно изнашивается. Поэтому может возникнуть необходимость в компенсации ее износа. Для этой цели и проводят регулировку. Выполнить подобные действия несложно. С подобной задачей может справиться любой новичок. Поэтому нет никакой необходимости отправлять автомобиль в сервис технического обслуживания. Исключением, пожалуй, являются случаи острой нехватки времени. Автолюбителю просто некогда этим заниматься.

Иногда регулировка позволяет исправить недостаток, компенсируя износ сцепления. Но в ряде случаев он настолько велик, что приходится полностью заменять трос. При обнаружении любых признаков износа, лучше не надеяться на русское «авось», а лучше незамедлительно поменять элементы сцепления. Это предотвратит риск возникновения аварийных ситуаций, ведь в поездке сцепление может просто отказать. Тогда беды не избежать.

Изменение хода педали сцепления представляет собой серьезную угрозу, которая может привести к аварийно ситуации на дороге. Хорошая новость заключается в том, что избежать плачевных последствий и настроить рычаг может любой. Эта задача не занимает много времени, требует всего лишь двух инструментов и небольшой ювелирной работы. На автомобиле ВАЗ-2110 регулировка сцепления выполняется практически аналогичным способом, как и на более старых и новых моделях. Данное семейство отечественных машин имеет массу идентичных деталей, которые использовались в разных сериях вазовского бренда на протяжении многих лет. Такая конструктивная особенность позволяет применять нижеописанную информацию в качестве пособия и для других серий этого производителя. Далее поговорим о том, как отрегулировать сцепление, что может свидетельствовать о необходимости выполнения этой процедуры, а также рассмотрим, как заменить трос сцепления.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.
Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки
Обратите внимание, в какую сторону направлена плоскость кронштейна;

Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.

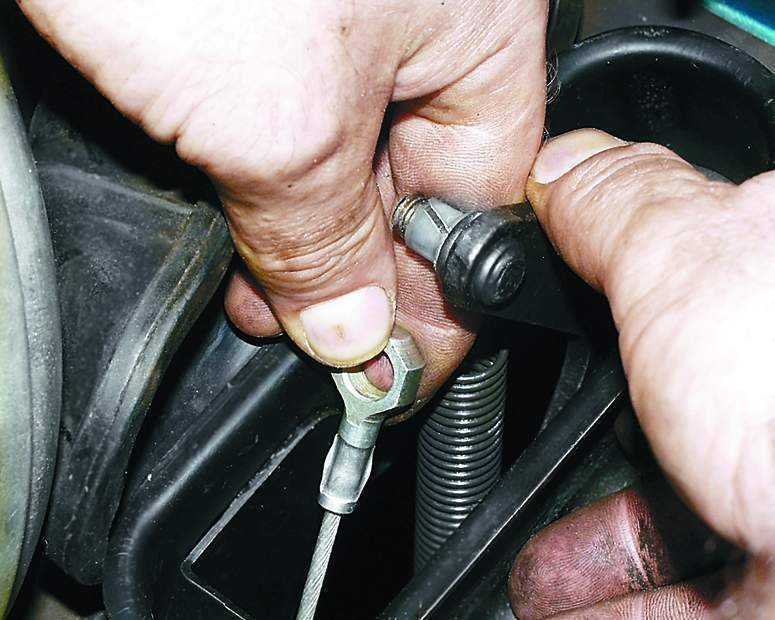

Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали
Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.

Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.

После этого скидываем наконечник со штока

Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;

Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;

Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки

На этом замена завершена и остается только провести регулировку;
Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Как подтянуть и проверить сцепление на ВАЗ-2110: фото и видео

Основной задачей сцепления на любом автомобиле является плавная передача крутящего момента от двигателя к КПП. Обычно на ВАЗ-2110 этот узел не выходит из строя, но при интенсивной эксплуатации авто ему потребуется отладка и настройка.

https://youtube.com/watch?v=xMhoWIlzq2Q

Когда требуется регулировка сцепления на ВАЗ-2110

Как только водитель начнет замечать, что у него в работе системы сцепления происходят изменения, то надо сразу же провести ремонт узла или его регулировку.

Это поможет избежать выхода автомобиля из строя. Без сцепления автомобилем нельзя будет пользоваться.

Диагностирование

Признаком неисправности системы может стать проявление посторонних звуков при включении передачи, а также затрудненное включение передачи при движении. В таком случае владельцу транспорта надо вмешаться в работу системы.

Несмотря на то, что узел достаточно сложен в ремонте и устройстве, начальные неполадки в нем выявить можно и самостоятельно без обращения на СТО.

Специалисты отмечают, что наиболее простая система сцепления среди всех отечественных автомобилей именно у ВАЗ-2110. Тут потребуются минимальные навыки, минимум ключей и приборов. Если возникнут трудности с работой, то можно посоветоваться с опытными автомобилистами, которых всегда можно найти в любом гаражном кооперативе.

Ремонт лучше проводить в оборудованном гараже, где есть инструменты и смотровая яма. Стандартными инструментами и приспособлениями для выполнения такой работы являются:

Противооткатные башмаки.
Домкрат.
Ключи.
Головки.
Приспособление для оправки диска.
Отвертки.
Молоток.
Брус из дерева.

Также в гараже должен быть и стол, на котором можно будет разложить все элементы системы.

Неполадки

Сцепление и привод сцепления ВАЗ-2110.

Проблемы со сцеплением в ВАЗ-2110 могут быть такими:

Износ фрикционов.
Оборванный трос.
Разрушение подшипника выжима.
Поломка вилки.
Поломка рессоры.
Деформация или поломка диска.

Для диагностирования таких неполадок надо иметь хоть небольшое представление о работе сцепления. У ВАЗ-2110 усилие от педали на вилку передается при помощи троса. Это облегчает работу. Иногда такой трос может просто растянуться от усилий, которые передаются по нем.

Регулировка сцепления

Обычно такой процесс занимает 15-20 минут при использовании минимального количества инструментов. Для этого потребуется линейка и ключ.

Владельцу транспорта надо при помощи линейки померить ход педали в салоне. Если он больше 160 миллиметров, то потребуется регулировка троса. Увеличенный ход педали может заметить даже водитель без стажа.

Прикладываем линейку перпендикулярно педали сцепления и определяем расстояние, если оно больше 160 мм – переходим к регулировке натяжения троса сцепления.

Процесс регулировки

Открыть капот и получить доступ к держателю тросика на входе в двигатель.

Гайки троса сцепления, взгляд сверху за воздуховод.

Если снять АКБ и отстегнуть воздушный фильтр, работать будет удобней.

Проворачивая болт регулировки надо достичь того, чтобы ход педали был 12-13 сантиметров.

Ослабляем контргайку 1 и вращением регулировочной гайки 2 устанавливаем полный ход педали в диапазоне 120–130 мм.

Потом нажать три раза на рычаг и опять провести замер хода педали.

Нажимаем несколько раз на педаль сцепления.

Если ход составляет 12-13 см, то можно закручивать контргайку.

Ещё раз замеряем расстояние от педали до пола.

Затягиваем контргайку и сдвигаем на место пыльник.

Выводы

Как видно из сказанного выше, провести регулировку троса сцепления на ВАЗ-2110 можно даже водителю без опыта. Эта работа не требует специальных навыков. Если соблюдать указанные выше рекомендации, то результат в любом случае будет положительный.

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

Разрыв троса сцепления;
Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ритмичном нажатии «на газ» и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
Конец троса сцепления продевается из салона машины в отсек двигателя;
Закрепляют трос на педали;
Выполняют зацеп троса и вилки включения сцепления;
Закрепляют трос в кронштейне на коробке передач.
