Регулировка «ручника» на Лада Калина своими руками

Устройство тормозной системы автомобиля лада Калина

Гидравлическая система тормозов автомобиля ВАЗ 1118 состоит из педального рычага, главного цилиндра гидропривода, вакуумного усилителя тормозов 1118, бачка гидропривода, регулятора давления, рычага привода регулятора, трубопроводов, гибких армированных резиновых шлангов, тройников, хомутов крепления. При этом тормоза на данной модели ВАЗ может быть оборудована антиблокировочной системой, однако в первой серии выпуска Калины она не устанавливалась. Сегодня практически вся линейка данных авто идет с системой ABS.

Вакуумный усилитель на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12 — толкатель; 13 — возвратная пружина толкателя; 14 — пружина клапана; 15 — клапан; 16 — буфер штока; 17 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

Особенности тормозной системы передних колес

На передних колесах ВАЗ 1118 установлена дисковая вентилируемая система с поршневой плавающей скобой. Она включает в себя колесный цилиндр и суппорт, которые стянуты между собой специальными винтами. Сам цилиндр крепится к пальцам направляющего типа двумя болтами, установленными в направляющей колодке (отверстиях). Колодки поджаты к направляющим пазам пружинами. Внутри цилиндра размещен поршень с кольцом уплотнительного типа, имеющий прямоугольное сечение. Упругость кольца дает оптимальный промежуток между диском и тормозными колодками, что и обеспечивает качественное функционирование системы.

Тормозной механизм переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — защитный кожух; 5 — рабочий цилиндр; 6 — тормозной шланг; 7 — клапан выпуска воздуха; 8 — направляющий палец; 9 — защитный чехол направляющего пальца; 10 — тормозные колодки

Особенности тормозной системы задних колес

Тормозная система лада калина, схема которой в значительной степени повышает ее безопасность, отличается продуманностью и высокой надежностью. Задние колеса Калины имеют барабанный тип, с двухпоршневым цилиндром колесного типа, а также автоматическую регулировку зазорного пространства между барабаном и колодкой. Барабанный тормоз состоит из самого барабана, колодок, гидравлического цилиндра, стяжных пружин, защитного диска, фиксатора и колодочной распорки.

Тормозной механизм заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозная колодка задняя; 2 — рычаг привода стояночного тормоза; 3 — нижняя стяжная пружина колодок; 4 — щит тормозного механизма; 5 — трос привода стояночного тормоза; 6 — тормозная колодка передняя; 7 — направляющая пружина; 8 — разжимная планка; 9 — рабочий цилиндр; 10 — верхняя стяжная пружина колодок; 11 — палец рычага привода стояночного тормоза

Функционирование тормозной системы

Важно отметить, что только четкое функционирование всех элементов устройства обеспечивает безопасность и надежное замедление автомобиля.

Тормозная система лада калина действует следующим образом: при нажатии на педаль тормоза поршень, перемещаясь в цилиндре, вытесняет жидкость через главный выпускной клапан в шланг тормозной гидравлической системы. Жидкость перемещается по трубопроводам к главным механизмам колес, что способствует перемещению колодок к дискам в передних колесах, а задних к барабанам. При возникновении контакта начинается торможение, причем угол изменения рычага педали влияет на скорость замедления авто.

Стояночный тормоз и его устройство

Помимо основной тормозной системы следует упомянуть о стояночном тормозе, который имеет стандартную механическую конфигурацию и состоит из регулировочной тяги, рыгача, двух тросов, уравнителя, распорных планок, а также рычагов привода колодок. Стояночная тормозная система ваз Калина имеет привод на тормозной механизм задних колодок, которые обеспечивают надежную фиксацию автомобиля от случайного передвижения.

Важно помнить, что правильно настроенный тормоз должен обеспечивать неподвижность авто при уклоне до 23% в пустом состоянии, и до 19% с полной нагрузкой

Порядок замены тормозных тросов

Для удобства загоните автомобиль на смотровую яму или эстакаду. Замену проводите с напарником: в одиночку закрепить новый привод сложно

. Перед установкой новых тросов их обильно смазывают, такая процедура продлит срок службы и предотвратит закусывание троса. Меняйте лучше сразу два, даже если один ещё цел.

1. Выполнить пункты с 1 по 5 регулировки ручника (см. выше).
2. Открутить уравнитель и освободить левый и правый тросы.
3. Подвесить заднее левое или правое колесо. Снять колесо.
4. Снять тормозной барабан. Он крепится двумя направляющими.
5. Отогнуть зажимы на балке и дне кузова и освободить трос.
6. Отсоединить трос от тормозного механизма.
7. Установить новый трос.
8. Установить тормозной барабан и прикрутить колесо.
9. Повторить пп. 3–8 для второго заднего колеса.

После замены левого и правого привода стояночного тормоза проведите регулировку. Как это сделать, подробно описано выше. При замене задних тормозных колодок также выполните регулировку.

Проверку ручника рекомендуем проводить регулярно. В случае неисправности не поленитесь устранить дефекты. Не надо откладывать ремонт стояночного тормоза – это ваша безопасность, в том числе и в материальном плане. Вы же не хотите однажды утром, опаздывая на работу, обнаружить свою любимицу в бетонном ограждении парковки, правда?

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

• головка на 7 мм и 10 мм
• трещотка или вороток
• удлинитель
• глубокая головка на 13 мм
• плоскогубцы или длинногубцы
• отвертка с плоским лезвием
• проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

В результате получаем следующую картину:

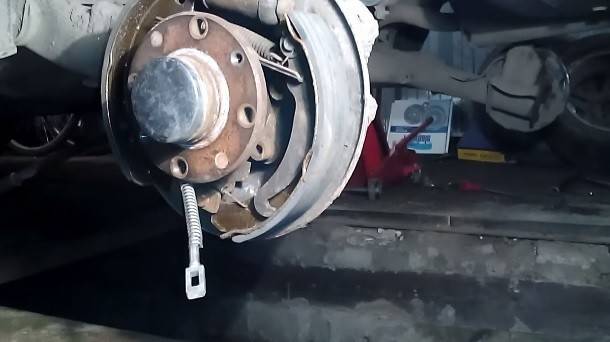

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. Установка проводится в обратной последовательности.

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

• 1 Где находится
• 2 Как проверить ручной тормоз на Ладе Калине
• 3 А если заменить?
• 4 Инструмент для регулировки ручника

• 5 Как подтянуть
• 6 Если надо ослабить тормоз
• 7 Как затягивают или ослабляют на универсале и хэтчбеке
• 8 Если не помогает

Немаловажные нюансы

Описанным выше способом осуществляется подтягивание стояночного тормоза на всех модификациях Калины. Однако следует учитывать, что на хэтчбеке и универсале некоторые элементы располагаются по-разному. Найти их, впрочем, довольно просто, а общий алгоритм остается неизменным.

Также стоит понимать, что попытка регулировки ничем хорошим не закончится, когда трос ручника сильно поврежден. По счастью, Калина – весьма надежный автомобиль, и с подобной неприятностью ее владелец сталкивается чрезвычайно редко. Однако вероятность обрыва повышается для машин, интенсивно эксплуатируемых или прослуживших много лет без капитального ремонта.

И, наконец, эффекта от регулировки не будет, если выяснится, что движение троса затруднено и ситуацию не исправляет обильная смазка. Здесь придется менять и его и оболочку.

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам.

Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете.

Но почему такое происходит, какие есть причины? Давайте разбираться …

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Если автомобиль встает после трех щелчков, то значит — ручной тормоз работает, можно выдавать заветный талончик. А вот если плохо держит при 4 и боле щелчках, то значит работоспособность на низком уровне, либо ее вообще нет!

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Гидравлика или механика

Стоит отметить, что на данный момент не все задние тормоза являются тросовыми или механическими, сейчас есть довольно большое количество ручников, которые работают на гидравлике, особенно это актуально для задних дисковых тормозов, а не барабанных. В гидравлике дублируется работа основной системы торможения.

То есть когда вы поднимаете ручку, то специальным поршнем создается давление на задние диски и они блокируются. Если в такой системе не работает ручник, то причины значительно отличаются от механического собрата.

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

• Обрыв тросика. Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
• Лед или соль, реагенты на поверхности накладок. Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
• Попадание масла или тормозной жидкости на колодки. Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Проверяем и регулируем ручник на «Калине»

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

Где находится

Ручной тормоз состоит из пары тросов и настроечной колодки, которая находится на уровне заднего сидения под днищем автомобиля. Для регулировки лучше использовать яму, но можно воспользоваться эстакадой.

Часто именно из-за конструктивных особенностей Лады Калины ручник ослабевает и возникает необходимость натянуть тросик

Как проверить ручной тормоз на Ладе Калине

Проверка работоспособности ручника решается просто. Заехав на уклон от 20 и более градусов, пробуют затянуть его. Нормальным считается, когда 2–4 щелчков достаточно для удержания машины на месте. Если число доходит до 6–8, значит, тросики тормоза растянулись, меньше 4 — возможно, механизм стоит ослабить.

Ручник непосредственно управляет колодками задних тормозов. Если они стёрты, то даже при нормальной регулировке удержать автомобиль на месте не получится.

: Очистка топливной системы

Запасные детали при регулировке пока не нужны.

Как подтянуть

1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10. Защитный кожух
2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёса Именно эта пара гаек контролирует натяжку тросов ручника
5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их. Колодка может быть перекошена, и для одного колеса понадобится меньше щелчков — это не критично.
7. Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Если надо ослабить тормоз

Если для полной блокировки достаточно менее 4 щелчков, это значит, что тросики ручного тормоза перетянуты. В таком случае нужно их немного отпустить. Регулируется это так же, как и при натяжении, за исключением того, что гайку придётся крутить в другую сторону, поэтому останавливаться на этом вопросе нет смысла. Также, возможно, сначала нужно будет работать с внешней, а не внутренней.

Как затягивают или ослабляют на универсале и хэтчбеке

Система тормоза с колодкой была разработана ещё до «Калины» и по-прежнему используется на всех новых моделях «АвтоВАЗ», поэтому никакой разницы в регулировке между версиями кузова машины нет. Аналогично не отличаются работы на Калина-1 и Калина-2.

: Советы автомобилистам зимой

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

Важность исправности

Большинство водителей редко пользуются стояночным тормозом, уповая на надёжность установки автомобиля «на трансмиссию» — включив низшую переднюю или заднюю передачу. Это в какой-то степени решает проблему, но не всегда.

Когда этого не стоит делать?

1. При парковке или аварийной остановке машины на подъёме или склоне. В таком случае машину удерживают комбинированно: как на скорости (передаче), так и на ручном тормозе.
2. При не очень удачном развороте на узкой дороге, особенно когда машина уже немного продвинулась в кювет (задом или передом). Это особенно свойственно неопытным водителям.
3. При стоянке на светофоре в ожидании зелёного света — чтобы не держать машину тормозами.
4. При вынужденном трогании с места на подъёме и т. д.

Возможно, вас также заинтересует статья нашего специалиста, в которой подробно описывается датчик положения коленчатого вала.

Без ручного тормоза не произвести так называемый «полицейский разворот» — это иногда нужно, и не только одной полиции, поскольку ситуации на дороги могут возникнуть самые разные.

Он необходим даже самого опытному водителю, не говоря уже о новичках.

Как подтянуть ручник на Лада Калина

Для подтяжки и регулировки ручного тормоза всё просто. С инструментария понадобится один только ключ на 10 и два ключа на 13. Поскольку, регулировочный механизм находится под защитой и прикреплен болтами, может пригодиться средство – WD-40. Подтягивать ручник придётся после замены задних тормозных колодок.

Итак, рассмотрим последовательность действий:

1. При помощи ключа на 10, лучше использовать головку с трещоткой, откручиваем защиту. Поскольку она находится под постоянным воздействием окружающей среды (воды, грязи, снега), болт мог заржаветь. Вот здесь и понадобится ВД-40.

   Защита регулировочных болтов ручника

2. При помощи ключа на 13 на несколько витков откручиваем наружную гайку регулировки троса.

   Регулировочная гайка ручного тормоза

3. Внутренней гайкой, крутим по часовой стрелке, производим подтяжку троса.

   Регулируем ключом момент тросов

4. Когда все сделано, фиксируем это наружной гайкой закрутив ее к внутренней.
5. Собираем всё обратно.

   Одеваем защиту на место

Рекомендуем: Замена тормозных дисков на ВАЗ 2110 своими руками

Таким образом, трос подтянут и ручник отрегулирован.

Замена троса ручника

Новые тросы ручника

Процесс довольно прост и выполним своими руками. Рассмотрим пошагово, как это делается:

1. Заезжаем на яму, подъемник или эстакаду.

   На подъёмнике!

2. Снимаем оба задних колеса.
3. Откручиваем гайки крепления тросов с балки.

   Болт крепления троса на балке

4. Демонтируем крышки тормозных барабанов.
5. Вынимаем тросы с креплений тормозных колодок.
6. Откручиваем гайки натяжителя тросов.
7. Демонтируем тросы.

   Демонтируем старый трос ручника

8. Теперь тросы заводим в барабаны и подсоединяем к натяжителю.

   По заявлению опытных Калиноводов — это самая сложная часть по регулировке и замене троса

9. Производим регулировку ручного тормоза.
10. Собираем все обратно.

Старый и новый трос ручника

Таким образом, видно, что замена троса производится достаточно легко и просто.

Регулировка стояночного тормоза: видео

Не забывайте, что эффективная работа ручного тормоза зависит от трёх элементов: тросика, задних тормозных колодок и тормозных барабанов. Все они должны быть исправны. Регулярно осматривайте эти и другие важные составляющие автомобиля и своевременно меняйте. Тогда вы будете уверены в работе ручника, а значит, и в своей безопасности.

Ручная тормозная система в модели Lada Kalina, как и в любом другом авто, является самостоятельно функционирующим узлом. Основной задачей данного механизма выступает обеспечение блокировки колес на задней оси для возможности надежной фиксации автомобиля во время стоянки или парковки. Присутствие ручника позволяет водителю уверенно стартовать на наклонном участке дороги. Многих владельцев авто интересует вопрос, как подтянуть ручник. В данной статье мы расскажем об этом.

Время вносит свою лепту в состояние рассматриваемого нами узла, ведь с его течением происходит постепенный износ накладок и растяжка приводного троса Lada Kalina. В такой момент каждый адекватный владелец склонен задуматься над вопросом, как подтянуть ручник или его замены в собственноручном режиме без привлечения специалистов СТО.

Если у классики «ВАЗ» конструкция троса являлась цельной, то в модели Lada Kalina разработчики применили раздельную схему, когда трос ручника состоит из двух отдельный ветвей, являющихся самостоятельными деталями.

В момент активации ручника водителем Lada Kalina происходит зажатие колодок в индивидуальном порядке, то есть правая сторона натягивается одной веткой троса, а левая, соответственно, другой. Надежная работа узла будет достигнута только благодаря своевременной и качественной регулировке приводного троса и замене изношенных компонентов. И тут надо знать, как подтянуть ручник. Также эти несложные действия позволяют вселить в водителя уверенность в надежной постановке своей Калины на стоянку на более сложных участках дорожного полотна.

Неисправность стояночного тормоза: причины и решения

• Как работает стояночный тормоз в автомобиле
• По каким причинам стояночный тормоз не работает
• Как решить проблемы со стояночным тормозом в машине самостоятельно
• Как правильно пользоваться ручным тормозом

Стояночный (ручной) тормоз необходим для того, чтобы фиксировать машину при длительной стоянке. Безопасность эксплуатации автомобиля требует, чтобы он постоянно был в работоспособном состоянии. Неисправность стояночного тормоза достаточно редкое явление. В этой статье мы расскажем о том, какие проблемы могут возникнуть с ручным тормозом и каким образом их решить.

Как работает стояночный тормоз

Стояночный (ручной) тормоз («ручник») представляет собой неотъемлемый элемент тормозной системы транспортного средства. От основной системы торможения он отличается своим предназначением – благодаря ручнику авто, стоящее под уклоном, фиксируется на месте. Кроме того, с его помощью можно тормозить в экстренных случаях при выходе из строя основных тормозов.

В соответствии с типом привода ручник может быть:

• механическим;
• гидравлическим;
• электромеханическим (EPB).

Наиболее распространен механический ручник, как самый простой и при этом надежный. Активировать его можно всего лишь потянув на себя рычаг. При этом натягиваются тросы, блокирующие колеса и снижающие скорость. Автомобиль тормозит. Намного реже можно встретить гидравлический ручной тормоз.

Замена троса ручника на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Трос ручного тормоза — со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

Примечание! Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

• Замена троса ручника
• Дополнительный видео-ролик

Где находится трос ручника? Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.

Когда нужно менять трос ручника? Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Примечание! Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке»)!

Снятие: 1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание! После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.

3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.

Установка: Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

Дополнительный видео-ролик: Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.

Vaz-Russia.ru

Как отрегулировать?

Рекомендуем прибегать только к приобретению качественных колодок и троса, тогда регулировка ручника или замена будут намного реже. Однако полностью избежать этой процедуры не удастся. Ведь, как уже обозначалось ранее, эти компоненты подвергаются естественному износу или растяжению (в случае с тросом).

Чтобы регулировка ручника была успешной, понадобится обзавестись потребным инструментом и вспомогательными средствами. Также незаменимым действием будет изучение соответствующего мануала. Инструментальный набор в нашем случае до неприличия прост, ведь он состоит из двух рожковых ключей, размерность которых равна «13» и одной обычной головки на «10» в паре с воротком (лучше «трещоткой»). Рекомендуем также запастись проникающим средством «WD-40».

Когда приготовление инструментов завершено, смело приступаем к несложным манипуляциям. Далее мы приводим инструкцию, следуя которой вас ожидает неминуемый успех. Итак, регулировка ручника:

1. Специфика работы подразумевает нахождение регулирующего субъекта под днищем, поэтому загоняем свой автомобиль на яму или вывешиваем подъемным средством. Когда таких условий нет, то единственным способом обеспечить доступ будет подъем кормы авто с помощью домкратов.
2. Вооружившись ранее указанной головкой, производим уверенное откручивание 4-х гаек, которыми удерживается кожух узла.
3. Затем обозначенный протекционный экран сдвигаем в направлении передка авто, предварительно «скинув» прилегающую часть глушителя с опорной подушки. Теперь доступ к механизму полностью открыт. Для повышения удобств ремонта патрубок глушителя можно слегка отодвинуть и подпереть подходящим бруском.
4. Перед глазами предстают: тяга рычага, обе ветви троса и уравнитель. Сам шток располагает двумя гайками, которые исполняют роль регулировочного и стопорящего компонентов.
5. Первым действием отпускаем контргайку (помогает ключ на «13»).
6. Теперь вращаем вторую гайку в направлении закручивания, что обеспечивает увеличение натяжения тросового привода.
7. В случаях, когда требуется «отпустить» трос ручника, то регулировочную гайку потребуется вращать в обратном направлении, что подразумевает снижение уровня натяжения.
8. В обоих случаях регулирования после двух или трех оборотов указанной гайки «ныряйте» в салон и проверяйте ход рычага, добиваясь потребного количества щелчков «храповика».
9. Завершив указанные манипуляции, обязательно проверяйте работоспособность ручника на вывешенных задних колесах и зажатом рычаге. Отпустите рычаг ручника и вращайте каждое из задних колес. Удостоверьтесь, что они крутятся свободно и колодки не задевают барабаны.
10. На последнем этапе тестируем узел в условиях, приближенных к дорожным реалиям. Для этого устанавливаем авто под углом наклона в 25% и активируем ручник. Регулировку считаем успешной, когда в таком положении автомобиль не скатывается, а надежно зафиксирован.
