Меняем топливный фильтр на 10 Лансере

Функции ТФ

При каждом техническом обслуживании автомобиля хороший специалист осматривает фильтры, ведь состояние этих аксессуаров напрямую влияет на работу мотора и трансмиссии.

Схема топливный фильтр и насос

ТФ – не что иное, как элемент очистки горючего. Мотор питается топливом, и чем чище оно будет, тем эффективнее будет он работать.

Обновлять дополнительные элементы очистки горючего рекомендуется заводом-производителем не позже каждого пробега автомобиля в 20-25 тысяч км. На самом деле, учитывая российские дорожные условия и качество топлива, срок замены в разы укорачивается.

Это интересно: Крепление АКБ в автомобиле Mitsubishi Lancer 9

Устройство топливного фильтра

Соберите необходимый набор инструментов: Далее, поставьте свой Митсубиси Лансер на ровную поверхность, которая отличается неплохим простором. И напоследок обязательно позаботьтесь о технике безопасности: Непосредственно замена топливного фильтра Лансер 10 и 9 осуществляется следующим образом и абсолютно схожа на обеих моделях от Митсубиси: Первоочередно сбросьте давление в топливной системе автомобиля.

Для этого необходимо выключить АКБ, достать из монтажного блока предохранитель бензонасоса, подключить АКБ и завести автомобиль. После того как он заглохнет, прокрутите пару раз стартер и отключите АКБ. Первый призван фильтровать и задерживать все грязные вещества, попавшие в топливо, второй же осуществляет начальную грубую фильтрацию и замена его не требуется, если, конечно, вы не узнали недавно, что бензин на вашей любимой заправке в течение долгих лет разбавляли чем-то непотребным.

Необходимые материалы для замены Номер оригинального фильтра Mitsubishi MR, стоимость его порядка рублей. Если такое вам не по карману, можно присмотреться к аналогам, их довольно много и качество у них разное, от хорошего до приемлемого.

По факту, подойти могут следующие варианты: На вливающем шланге есть защелка, которую надо сжать и потянуть шланг и снять его со штуцера. На выводящем шланге надо сдвинуть хомут назад по шлангу, предварительно сжав усики хомута.

Отсоединенные шланги заткните чем-нибудь. Подача напряжения на насос при стартере — это чушь. Машина у вас не заводилась от того, что в системе был воздух, и когда вы несколько раз пробовали заводить — воздух удалился и появилось высокое давления топлива.

Снятие бака, ремонт шпилек бака Lancer 9

Сверху до этого датчика вообще не реально подступиться. Можно поставить аналогичный датчик, пусть и с иным размером. Главное — чтобы не пропускал масло.

Система Лансера получает значения непосредственно от датчика, обрабатывает их, а затем принимает решение — осуществлять ли впрыск топлива или нет. Например, как оно бывает. Заглушил на дороге свой Лансер, зашёл сока купить, вышел — автомобиль не заводится.

Стартер крутит, но двигатель — ни в какую. Проверьте состояние резинового упора электробензонасоса, замените упор, если он надорван или сильно обжат.

Замените прокладку если она сильно обжата или надорвана. Крестовой отвёрткой отвинчиваем крепление лючка. Открыв лючок, перед нами вот такая интересная картина. Берём кисточку и аккуратно сметаем грязь, можно использовать пылесос.

Оно крепится на защёлках. Под сидением находится лючок бензобака. Крестовой отвёрткой отвинчиваем крепление лючка.

Топливный фильтр для Lancer 9 – где находится, какой ставить?

Топливный фильтр для Митсубиси Лансер 9 (2000-2009 гг.) не имеют никаких различий, так как автомобиль был представлен только с бензиновыми двигателями. В зависимости от комплектации или года выпуска Lancer 9 запчасть также не отличалась. Основных производителей оригинальных фильтров несколько. Самые популярные – Purflux (Франции), WAFTEC (Японии), Denso (Япония).

В Лансере девятого поколения, как на всех современных автомобилях с инжекторными двигателями имеется 2 топливных фильтра. Первый – основной, он же тонкой очистки. Второй – фильтр сетка бензонасоса (грубой очистки).

Где на Лансер 9 находится топливный фильтр, какой поставить?

На всех комплектациях Mitsubishi Lancer 9 основной топливный фильтр установлен в специальный узел (модуль), вместе с насосом, датчиком давления и поплавком. Данный топливный модуль расположен в бензобаке. Чтобы добраться до него, нужно всего лишь поднять заднее сидение в салоне авто, и открутить специальный небольшой люк, под которым и расположен топливный модуль.

Фильтр топлива тонкой очистки на Лансере 9 можно менять отдельно от всего модуля, что является очень удобным решением. Артикул оригинальной запчасти — MR552781. Также, при необходимости можно отдельно поменять и насос, артикул — MR497143. Его рабочее давление — 3,5 бара. Также можно купить весь модуль целиком, его каталожный номер — MR566825.

Диаметр трубок, впуск/выпуск, мм	Высота, мм	Диаметр, мм
9 / 6	163	120

Наиболее же популярные аналоги, проверенные многими водителями можно увидеть ниже в таблице.

Nipparts J1335052

JS Asakashi FS-6505U

Фильтр-сетка для девятого Лансера имеет артикул MR204495. Устанавливается на топливный насос. Часто, вместо оригинала водители устанавливают сетку от автомобилей Toyota под артикулом 2321716490.

Перед тем, как снимать, или менять топливный модуль, нужно обязательно сбросить давление в системе. Первый вариант – это отключить разъем питания на модуле от насоса, завести автомобиль, и дать ему поработать, пока двигатель не остановиться, выработав остатки топлива в системе. После чего еще попробовать завести мотор 1-2 раза, и приступать к замене фильтра.

Второй же вариант немного проще — меняйте фильтр не сразу после того как заглушили двигатель, а дав автомобилю постоять 2-3 часа. Давление в системе само снизиться к нулю.

Когда менять топливный фильтр на Лансер 9?

По рекомендациям производителя Mitsubishi Lancer IX топливный фильтр нужно менять через 120 тыс. км пробега. Этот период может быть немного ниже, если автомобиль эксплуатируется в тяжелых условиях, или же используется топливо плохого качества.

Фильтр сетку желательно промывать через одно ТО. Для этого можно использовать очиститель для карбюратора, или же ацетон.

Еще больше полезных советов в удобном формате

Подписаться

Не нашли ответ на свой вопрос?

“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453

Оригиналы и аналоги

Оригинальные фильтры обеспечивают надлежащую защиту двигателя автомобиля от мусора, попавшего в горючее. Автовладельцы часто отказываются от приобретения фирменных фильтров, так как стоимость их значительно выше аналогов. При приобретении не оригинальных запчастей весь риск перекладывается на автовладельца. В таблице ниже приведена цена и артикул на оригинальные и аналогичные запчасти.

Название	Оригинал/Аналог	Цена, руб	Артикул
Фильтр Misubishi	оригинал	2800-4000	MR552781
Фильтр топливный тонкой очистки NIPPARTS	аналог	800-1000	N1335069
Сетка-фильтр для бензонасоса KRAUF	аналог	300-550	770B244
Прокладка Misubishi	оригинал	120-160	MN139931
Фильтр грубой очистки от Mazda	аналог	400-900	CY01-13-ZE1
Топливный фильтр link, рекомендуемый для mitsubishi sportback x	аналог	900-1200	1770A053

Причины плохого запуска

Итак, почему же мотор подержанных Лансеров со временем плохо заводится? Одной из причин называют топливный фильтр или ФТО. На Lancer ещё бывает установлена сетка, которая «инспектирует» топливо до его подачи в тонкий фильтр, тем самым, забирая крупный мусор и частички, до их попадания в ФТО.

Очевидно, что загрязнённый фильтр не способен нормально функционировать. Грязное топливо будет поступать в двигатель, и неудивительно, если начнутся сбои.

По сути, когда начинаются проблемы с запуском двигателя, «лансероводы» хотят обойтись малыми жертвами, и в первую очередь начинают с замены фильтров. Помогает ли это? Безусловно, если причина в этом. А если нет?

Автомобильная система Лансера 9 поколения, впрочем, как и любого современного авто, довольно сложна. Она изобилует наличием разнообразных датчиков, которые тоже могут стать причиной плохого запуска. Одним из таких регуляторов является датчик давления масла.

Есть ещё датчик положения распредвала, который тоже нельзя недооценивать, ведь его глюки приводят к повышению расхода горючего, сбоям в работе мотора, и конечно, сложностями с запуском.

Это интересно: Рено Каптур 2019 года — новый кузов, комплектации и цены, фото

Инструкция по самостоятельной замене салонного фильтра

Установка нового блока проста и выполняется самостоятельно в течение 10 минут. Чтобы заменить салонный очиститель, действуйте по алгоритму:

1. Ослабьте хомут воздуховода и отсоедините от корпуса.
2. Отделите фиксатор.
3. Отведите в сторону шланг.
4. Освободите коробку от застежек и разделите на половинки.
5. Откройте сначала левую, затем правую часть коробки.
6. Извлеките фильтр.
7. Продуйте место установки, чтобы очистить его от скопившейся пыли.
8. Установите новое фильтрующее устройство.
9. Закройте коробку.
10. Зафиксируйте застежками короб.
11. Присоедините патрубок и подведите шланг.
12. Оденьте хомут на патрубок и стяните его.

Митсубиси Лансер 10 замена топливного фильтра своими руками

Опытные лансероводы знают, как проводится на Митсубиси Лансер 10 замена топливного фильтра или ТФ. Своевременный уход и профилактика загрязнения всей системы позволяет избежать многих проблем, в том числе — исключить повышенный расход топлива.

Функции ТФ

При каждом техническом обслуживании автомобиля хороший специалист осматривает фильтры, ведь состояние этих аксессуаров напрямую влияет на работу мотора и трансмиссии.

ТФ – не что иное, как элемент очистки горючего. Мотор питается топливом, и чем чище оно будет, тем эффективнее будет он работать.

Выделяют два типа ТФ: магистральный и погружной. Первый ставится в магистраль, по которой проходит топливо к мотору. Второй – непосредственно вместе с насосом (единый модуль) в бензобак.

Обновлять дополнительные элементы очистки горючего рекомендуется заводом-производителем не позже каждого пробега автомобиля в 20-25 тысяч км. На самом деле, учитывая российские дорожные условия и качество топлива, срок замены в разы укорачивается.

Где находится ТФ на Лансере 10

Топливный фильтр Митсубиси Лансер 10 погружного типа, находится в верхней части бензобака. Он собран вместе с насосом, представляя единую с ним конструкцию (но разбирается отдельно). Плюсы расположения элемента очистки горючего и насоса в Лансере налицо. Так обеспечивается лучшее охлаждение насоса, а вероятность потерь за счёт отсутствия всасывающей магистрали сводится к нулю.

Чтобы добраться до элемента очистки горючего, надо:

снять заднюю спинку дивана в Лансер 10;

Пошаговая инструкция по замене

Шланги, которые видны на фото выше, следует аккуратно вынуть. Также нужно будет отсоединить штекер проводки.

Внимание. Сложнее будет снять топливный шланг, закрепленный с помощью защёлки

Надо будет приложить усилие, чтобы она поддалась.

Дальнейшие действия:

выворачиваются гайки крепления, насаженные по всей окружности элемента очистки горючего;

Совет. Если гайки сильно заржавлены, рекомендуется обработать их ВД-40, затем прождать немного, чтобы жидкость сделала своё дело, а уже после вывернуть.

Доставать фильтр с погружным насосом надо очень аккуратно, чтобы ненароком не погнуть поплавок с его креплением (на фото ниже черный поплавок).

Для того чтобы отсоединить ТФ от модуля, надо:

• нажать на клипсы в местах, показанных на фото ниже, и штекеры легко выйдут;
• с помощью пассатижей выдавить защитное кольцо, чтобы получилось отделить фильтр от модуля;
• поднять верх модуля;
• освободить ТФ от проводов;
• заменить старый фильтр на новый.

Меняется также сетка грубой очистки или чайный пакетик.

Видео: замена ТФ своими руками

Владельцы Лансер 10 и всех предыдущих поколений улана, не забывайте, что последствия езды с грязным фильтром вскоре дадут о себе знать! Это выльется в общее засорение системы питания, а соответственно — к потере мощности и большому расходу горючего. На Митсубиси Лансер расход топлива на 100 км составляет 8 литров в городе и 6 литров на трассе (реальные данные). С загрязнённой топливной системой эти показатели заметно выше.

Где на Лансер 9 находится топливный фильтр, какой поставить?

На всех комплектациях Mitsubishi Lancer 9 основной топливный фильтр установлен в специальный узел (модуль), вместе с насосом, датчиком давления и поплавком. Данный топливный модуль расположен в бензобаке. Чтобы добраться до него, нужно всего лишь поднять заднее сидение в салоне авто, и открутить специальный небольшой люк, под которым и расположен топливный модуль.

Фильтр топлива тонкой очистки на Лансере 9 можно менять отдельно от всего модуля, что является очень удобным решением. Артикул оригинальной запчасти — MR552781. Также, при необходимости можно отдельно поменять и насос, артикул — MR497143. Его рабочее давление — 3,5 бара. Также можно купить весь модуль целиком, его каталожный номер — MR566825.

Размеры топливного фильтра MR552781
Диаметр трубок, впуск/выпуск, мм	Высота, мм	Диаметр, мм
9 / 6	163	120

Наиболее же популярные аналоги, проверенные многими водителями можно увидеть ниже в таблице.

Производитель	Артикул	Цена, руб.
Nipparts	J1335052	490
JS Asakashi	FS-6505U	1200
Masuma	MFF-M311	860

JS Asakashi FS-6505U

Перед тем, как снимать, или менять топливный модуль, нужно обязательно сбросить давление в системе. Первый вариант – это отключить разъем питания на модуле от насоса, завести автомобиль, и дать ему поработать, пока двигатель не остановиться, выработав остатки топлива в системе. После чего еще попробовать завести мотор 1-2 раза, и приступать к замене фильтра.

Второй же вариант немного проще — меняйте фильтр не сразу после того как заглушили двигатель, а дав автомобилю постоять 2-3 часа. Давление в системе само снизиться к нулю.

Приступим к замене топливного фильтра

1. Первым делом лезем назад и снимаем заднее сиденье. Думаю, что все знают, что оно снимается достаточно просто: дергаем его с обоих сторон вверх, тем самым срывая с посадочных мест.

2. Убираем шумоизоляцию и откручиваем с помощью крестовой отвертки 4 самореза:

3. Перед нами открывается вид на топливный бак, все в грязи и мусоре. Рекомендую прочистить все с помощью кисточки и тряпочки, чтобы мусор случайным образом не попал в бак. После очистки, снимаем шланг подачи топлива и обратку, затем откручиваем 6 гаек. Будьте осторожны, со временем эксплуатации автомобиля гайки могут прикипеть намертво и выйти наружу вместе с оторванной шпилькой. Чтобы этого не произошло, рекомендуется побрызгать гайки со шпильками с помощью всеми любимой жидкости WD-40.

4. После того, как все гайки откручены, снимаем черную прижимную пластину и извлекаем фильтр.

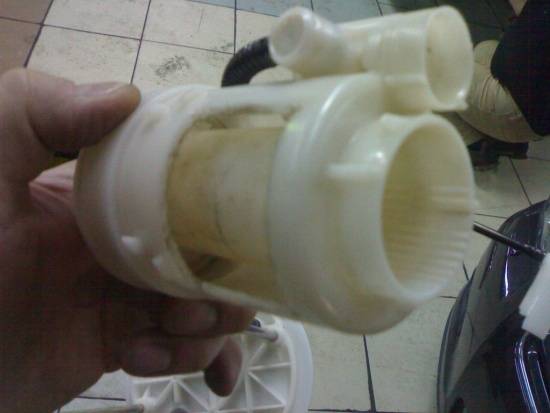

5. Фотография старого фильтра в сборе:

6. Теперь необходимо разобрать фильтр, а именно извлечь бензонасос с фильтром грубой очистки и установить его в новый купленный фильтр. Не забудьте почистить фильтр грубой очистки. Если он будет в очень грязном состоянии, рекомендуется сменить заправку и конечно же фильтр.

7. Устанавливаем все в порядке, обратном снятию.

Когда менять топливный фильтр на Лансер 9?

По рекомендациям производителя Mitsubishi Lancer IX топливный фильтр нужно менять через 120 тыс. км пробега. Этот период может быть немного ниже, если автомобиль эксплуатируется в тяжелых условиях, или же используется топливо плохого качества.

Фильтр сетку желательно промывать через одно ТО. Для этого можно использовать очиститель для карбюратора, или же ацетон.

Датчик давления масла или ДДМ легко поменять, тем более, что стоит он недорого – всего 150 рублей. Можно даже воспользоваться заменой ДДМ в автосервисе, где за услугу вместе с новым датчиком возьмут всего ничего – 200 или 300 рублей.

Находится ДДМ возле масляного фильтра. Доступ к нему закрыт коробом с воздушным фильтром, который следует демонтировать. Затем можно открутить ДДМ снизу, со стороны водительского колеса (леворульный Лансер) головкой на 27.

Сверху до этого датчика вообще не реально подступиться. Он скрыт множеством шлангов и коммуникаций, а работать на «горячий» автомобиль вообще опасно, так как легко можно обжечь кожу рук.

Пошаговая инструкция

Порядок замены воздушного фильтра на автомобилях Митсубиси Лансер 9, 10 должен быть обязательно соблюден, поскольку неправильная установка автозапчасти приведет к ненадлежащему функционированию всей системы. Чтобы правильно заменить деталь своими руками, рекомендуется ознакомиться с пошаговой инструкцией.

Замена воздушного фильтра на Митсубиси Лансер 9:

Прежде всего необходимо отстегнуть пружинные защелки на передней части воздухоочистителя;

• На следующем этапе оттяните назад заднюю часть автозапчасти. Необходимо приложить некоторые усилия, поскольку при осуществлении данного процесса ощущается сопротивление воздухоподводящего шланга;

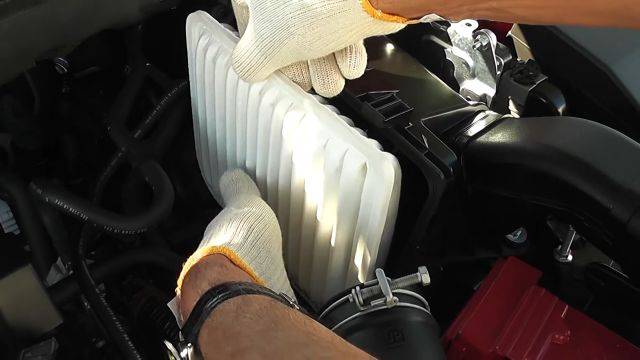

• Вытащите использованную деталь и замените на новый воздушный фильтр. Во время осуществления данной операции требуется ориентироваться на стрелки, указывающие направление воздуха, попадающего в воздухоочиститель;

Присоедините обе части воздушного фильтра с помощью крепящих пружин.

Порядок замены воздушного фильтра на Митсубиси Лансер 10:

Автозапчасть представляет собой блок черного цвета. После того, как обнаружили его под капотом авто, следует отстегнуть защелки;

Далее отсоединяется провод дроссельной заслонки серого цвета;

Извлеките использованный воздушный фильтр и установите новый. Перед установлением новой детали лучше протереть место, где находится фильтр ветошью;

После установки фильтрующей автозапчасти подключите провод заслонки.

Как вы можете убедиться, процедура замены воздушного фильтра на Митсубиси Лансер 9, 10 является несложной и не продолжительной по времени операцией. Главное, перед тем, как приступить к осуществлению указанной процедуры правильно подобрать требуемую автозапчасть и ознакомиться с пошаговой инструкцией.

Замена бензонасоса на Mitsubishi Lancer X

Доступ к люку топливного модуля

Бензонасос вместе с топливным фильтром и вспомогательными элементами образуют топливный модуль, который расположен в бензобаке. Реле бензонасоса в десятом Лансере находится в блоке предохранителей. Добраться до реле можно, разобрав этот блок. Доступ к блоку предохранителей осуществляется через салон автомобиля. Доступ к топливному модулю Лансер 10 также осуществляется через салон автомобиля. Для начала нужно снять подушку заднего сидения. Делается это без помощи какого-либо специального инструмента — подушка закреплена на специальные посадочные крючки с двух сторон и без особых усилий снимается руками. Под подушкой находится люк топливного модуля.

Люк закрыт на пластиковую защелку, расположенную на резиновой косичке и посажен на слабый клей. Чтобы открыть его, сожмите защелку пассатижами, после чего аккуратно снимите крышку люка руками. Под ней будет расположен топливный модуль. Он герметичен, но верхняя его часть практически никак не защищена от попадания на нее грязи с дороги — в открытый люк топливного модуля можно увидеть просвет на улицу. Поэтому перед тем, как продолжить работу, рекомендуется очистить модуль от грязи.

Не стоит экономить

На рынке есть много некачественных деталей и ненадежных производителей. Характеристики комплектующих могут полностью соответствовать рекомендованным производителем. Но это не значит, что стоит экономить 10-20% по сравнению с оригинальными запчастями. Некачественные детали могут создать серьезные проблемы, например:

• Заклинивание фильтра. В масляном отсеке повышается давление, жидкость начинает проходить мимо детали, вытекать. В итоге необходимо менять масло, покупать новый, уже качественный, фильтр.
• Часть фильтра отрывается, уходит в двигатель. Это может привести к его заклиниванию, поломке. Причем проблема возникнет моментально. Экономия выльется в траты на услуги эвакуатора, ремонт двигателя, покупку нового, качественного комплектующего

Из чего состоит топливная система

Топливная система автомобиля Мицубиси Лансер 10 является инжекторной, а значит состоит из следующих элементов:

• бензобак с «трубопроводом» и адсобером;
• топливный насос;
• топливный фильтр;
• топливные магистрали;
• топливная рампа;
• форсунки.

Адсорбер соединен с бензобаком, он находится в верхней части трубопровода через которое топливо поступает топливо (бензин/дизель). Главная задача адсорбера — не допустить попадание вредных паров топлива в окружающую среду. Топливо поступает через бензопровод в бензобак, после чего бензонасос подает топливную смесь под давлением в топливные магистрали (трубки), предварительно фильтруя его (топливо проходит через специальный фильтр). После фильтрации частично очищенная смесь поступает в топливную рампу, а далее — на топливные форсунки, которые уже, в свою очередь, подают смесь непосредственно в цилиндры двигателя.

Оригиналы и аналоги

Оригинальные фильтры обеспечивают надлежащую защиту двигателя автомобиля от мусора, попавшего в горючее. Автовладельцы часто отказываются от приобретения фирменных фильтров, так как стоимость их значительно выше аналогов. При приобретении не оригинальных запчастей весь риск перекладывается на автовладельца. В таблице ниже приведена цена и артикул на оригинальные и аналогичные запчасти.

Название	Оригинал/Аналог	Цена, руб	Артикул
Фильтр Misubishi	оригинал	2800-4000	MR552781
Фильтр топливный тонкой очистки NIPPARTS	аналог	800-1000	N1335069
Сетка-фильтр для бензонасоса KRAUF	аналог	300-550	770B244
Прокладка Misubishi	оригинал	120-160	MN139931
Фильтр грубой очистки от Mazda	аналог	400-900	CY01-13-ZE1
Топливный фильтр link, рекомендуемый для mitsubishi sportback x	аналог	900-1200	1770A053

Артикулы

Оригинальный фильтр артикул MR552781.

Корейский фильтр Sakura артикул FS1037.

Топливный фильтр артикул AMDJFF36.

В десятом Лансере установлен оригинальный фильтр MR552781. Это качественная деталь с большим рабочим ресурсом, стоимость которой составляет более 5 000 рублей. Сумма, может и не очень большая, но при желании сэкономить, можно подобрать качественные аналоги по более низкой цене.

К примеру, стоимость самого доступного топливного фильтра AMD AMDJFF36 составляет 1100–1400 рублей. При этом его качество не сильно уступает оригиналу. Но также можно рассмотреть фильтр Sakura FS1037.

Какой выбрать фильтр для замены

С завода установлен оригинальный фильтр MR552781. Стоимость его на момент написания данной инструкции — около 5000 рублей, что согласитесь не очень приемлемо. Кончено, для любителей всего оригинального цена может показаться не столь высокой, однако можно выбрать и более дешевые аналоги достойного качества.

• AMC Filter MF4679 от 1200 руб
• AMD AMDJFF36 от 1100 руб
• Kross KA0303000 от 1400 руб
• LYNXauto LF970M от 1500 руб
• Sakura FS1037 от 1500 руб

Перед покупкой топливного фильтра проконсультируйтесь с продавцом или менеджером, точно ли подойдет покупаемый фильтр для вашего автомобиля.

Mitsubishi Lancer › Бортжурнал › Замена топливного фильтра в Lancer X

На днях решил заняться сменой топливного фильтра уланчика, т.к. на одометре уже 91 000 км, а он никогда не менялся. Знаю, что по регламенту ТО нужно менять каждые 120 000 км, но мы не в Японии Качество бензина оставляет желать лучшего.

Артикул оригинального фильтра Misubishi 1770A106. Стоимость его кусачая. Поэтому решил порыться в сети в поисках его аналога. Вот что нашел:

N1335069 фильтр топливный Lancer 08770B244 Сетка-фильтр для бензонасоса

Почитав отзывы на форумах, убедился, что оно то самое. Цена очень приемлемая — 4500 тенге за фильтр (1000 рублей) и 2200 тенге (

550 рублей) за сетку-фильтр. Итого 6700 тенге.

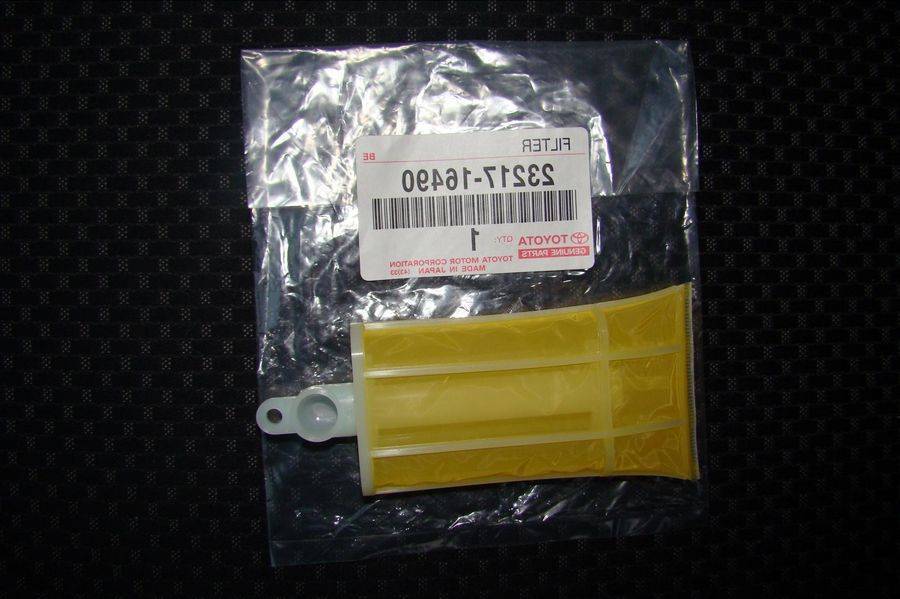

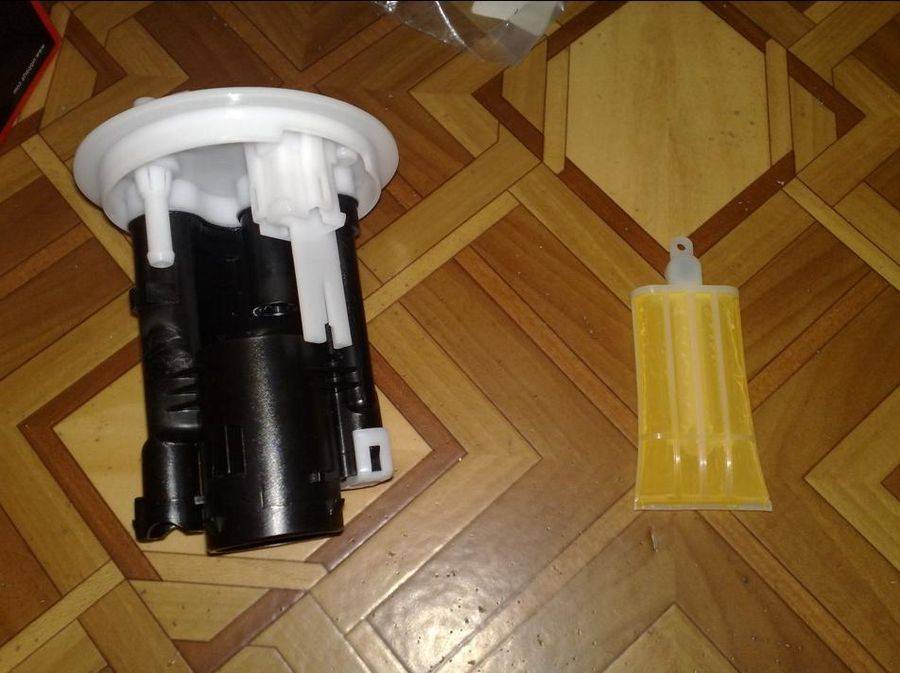

Заказ шел недолго. Вот что пришло в итоге.

Погода стояла отличная, поэтому приступил сразу к его замене. Как многим известно, фильтр находится в бензобаке авто, доступ к которому можно получить сняв заднее сиденье.

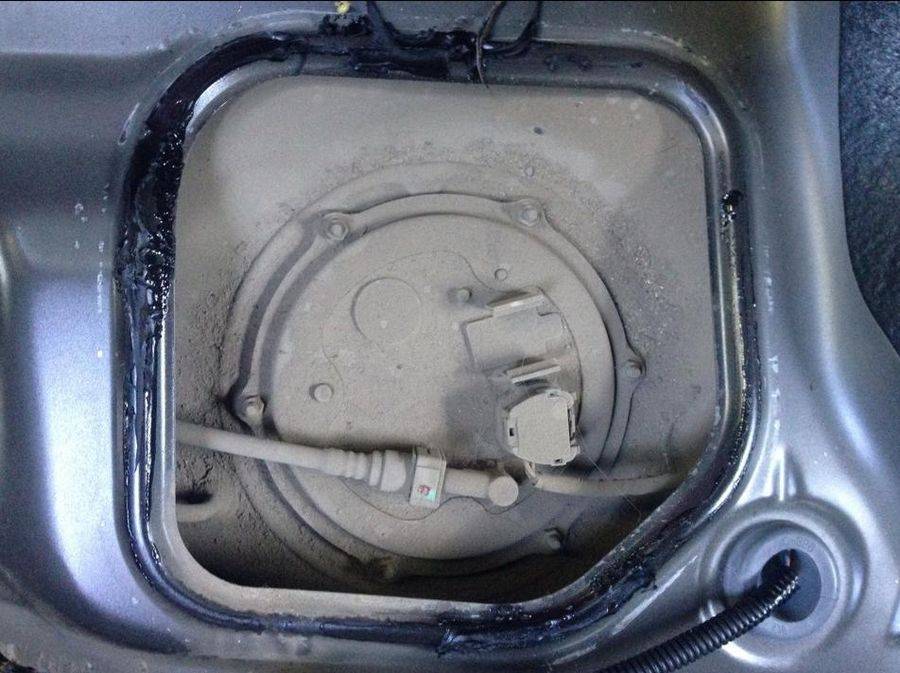

Снимаем сидушку и видим вот такую порнографию

Быстренько все прочистив получаем вот такой приятный глазу вид:

Аккуратненько отсоединяем проводку, шланг подачи топлива, стопорное кольцо, оно прикручено несколькими болтами (на 8). Достаем.

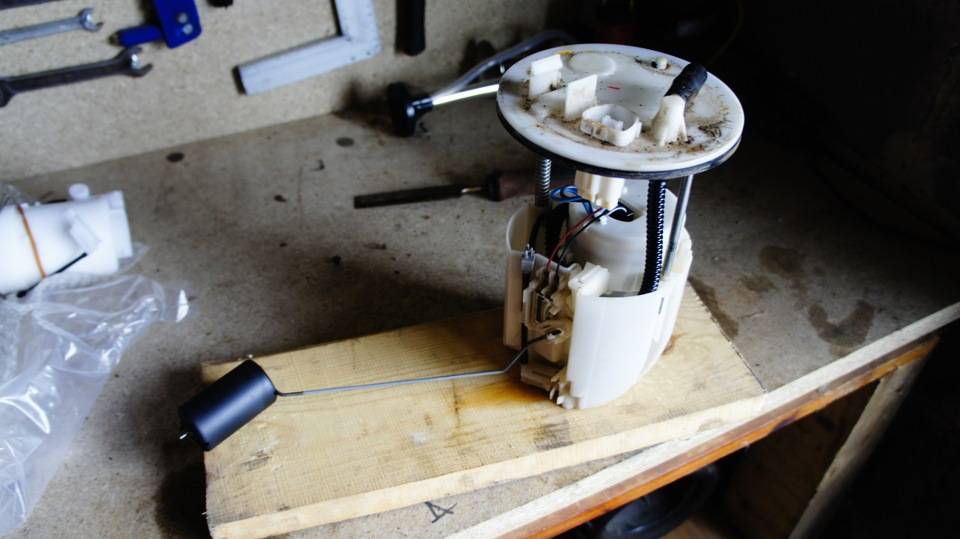

Вот как он выглядит.

Отмечу, что доставать нужно аккуратно, чтобы не погнуть измерительный прибор, в частности поплавок и его крепление.

Как в общем то я и ждал, внутри все было засрано до ужаса.

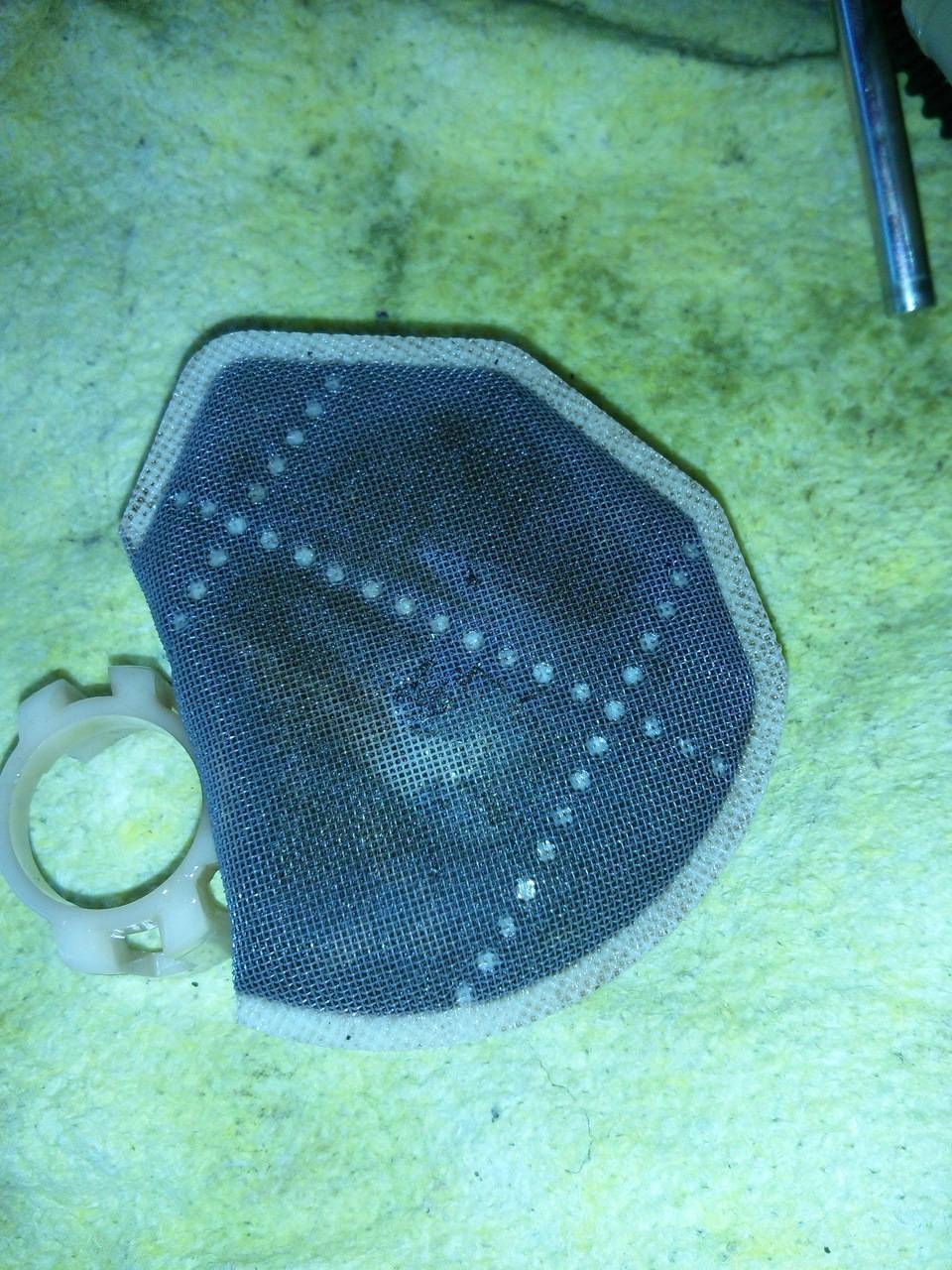

Как видно из фото, на сетке присутствует железная стружка, причем в достаточно большом количестве.

На дне также в немалом количестве есть стружка. А блестит то она как Словно серебро

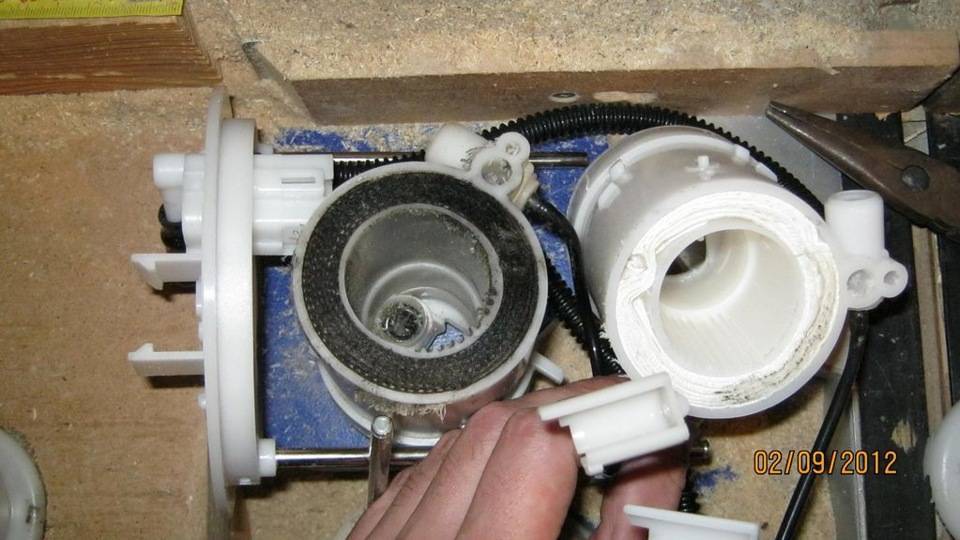

Разбираем конструкцию аккуратно, чтобы ничего не сломать. По началу я подумал, что бензонасос прямо вшит в основной фильтрующий элемент, но потом до меня дошло, что его просто нужно выдавить оттуда сверху (где идет соединение с проводкой).

Собираем все это дело в обратном порядке, не забыв заменить все резиновые прокладки (которые идут в наборе с новым фильтром). Стоит упомянуть, что какого-то внешнего различия между оригиналом и китайским аналогом я не нашел, может оно и есть внутри (кол-во слоев, качество этих слоев. хз)

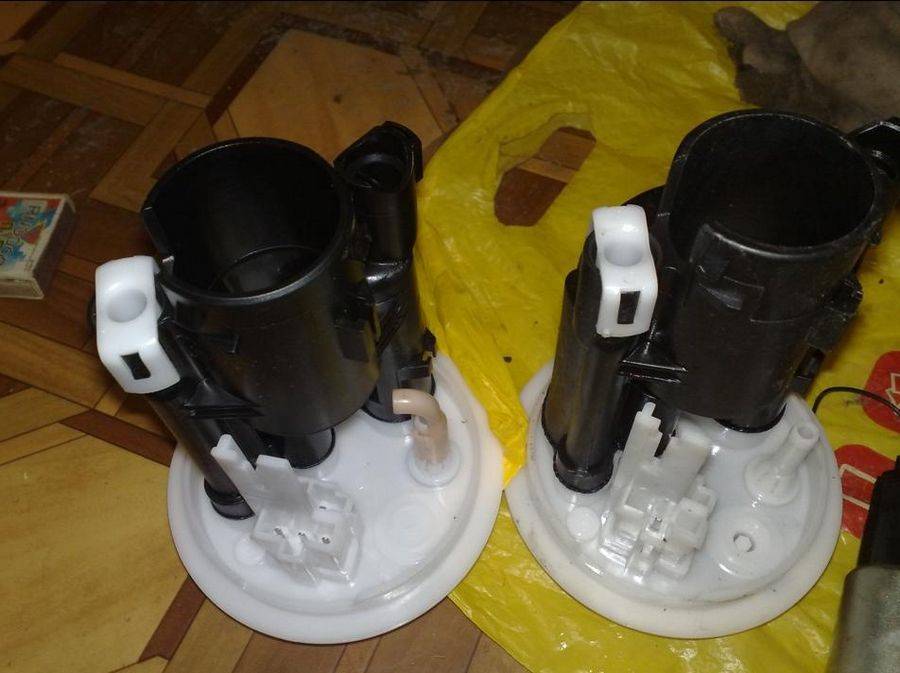

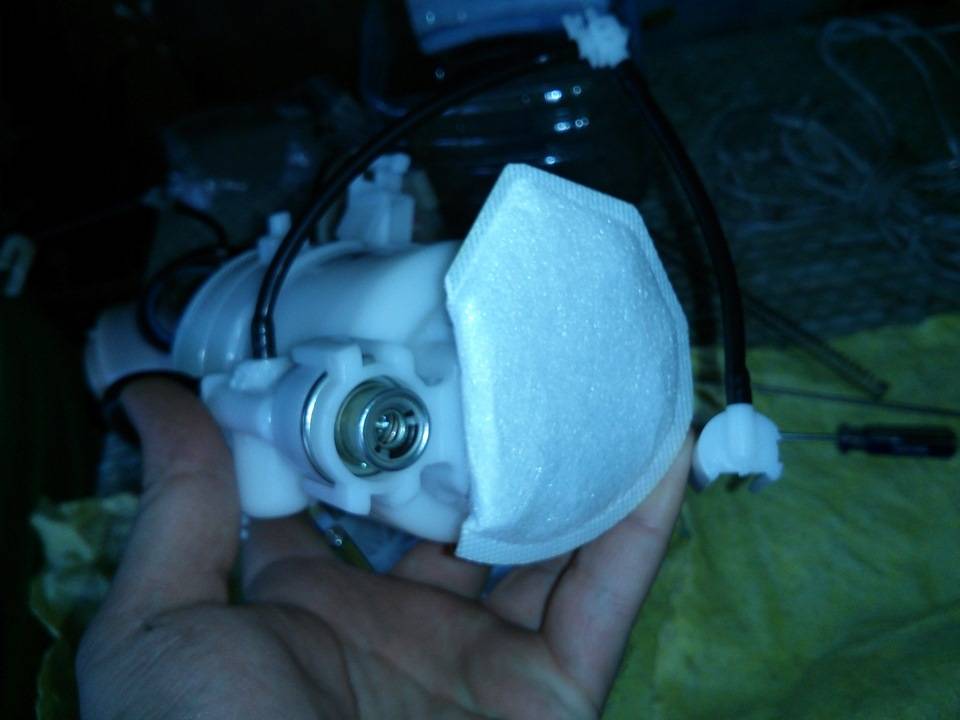

Конструкция в сборе выглядит вот так:

Не забываем про резиновую прокладку верхней крышки (на фото ее нет, вспомнил о ней, когда засунул уже фильтр в бак :)))

Все готово. Аккуратно засовываем все обратно, закручиваем и соединяем В моём случае машина завелась только с 3-го раза Поэтому не пугайтесь, если она не заводится сразу =)

Кстати, ради удовлетворения собственного любопытства решил распилить старый. Вот его содержимое

Вот и все краткое руководство

Итог: в принципе, ощутимых изменений не почувствовал, динамика автомобиля осталась прежняя (хорошая). Но теперь я спокоен за то, что фильтрация будет лучше. Возможно, в ближайшее время стоит прочистить инжекторную систему, наверняка прирост будет, но оставим это на потом.
