Стоит ли делать регулятор самостоятельно
Если вы плохо знакомы с электроникой, тогда осуществить подобную затею будет достаточно сложно.
Как мы уже упоминали ранее, главным элементом схемы является некое количество диодов. Поиск трехступенчатых переключателей для них достаточно проблематичен. Помимо этого, нужно правильно рассчитать и поставить радиаторы для охлаждения. В ином случае значительно повышается риск перегорания диодов.
В процессе разработки регулятора понадобятся длинные провода, потому что подключение осуществляется непосредственно к прибору через крышку.
Дополнительно понадобится сделать или найти подходящий корпус из пластика для такого оборудования. Все внутренности должны быть надежно закреплены внутри устройства.
Особенности работы автомобильного генератора
После поворота ключа зажигания ток проходит в обмотку возбуждения. Здесь им управляет стабилизатор напряжения, который питается от секции выпрямителя.
Его отличительной чертой является поддержание напряжения в узком диапазоне значений. За напряжение генератора отвечает специальный регулятор, который в народе называют «таблетка», «шоколадка», «щетки».
На сегодняшний день их подключают по двум основным схемам. Более старый вариант отличается надежностью, работает стабильно, поддерживая напряжение примерно на постоянном уровне. Обновленная схема имеет множество недостатков.
Уникальностью именно автомобильного агрегата является то, что он вырабатывает электричество, преобразовывая механическую энергию вращающегося моторного коленчатого вала, который связан со шкивом генератора ремнем. При этом частота вращения двигателя – это величина непостоянная.
При этом независимо от оборотов мотора, напряжение всегда должно оставаться в рамках примерно 14 Вольт. В противном случае это негативно скажется как на аккумуляторе, так и на электрической цепи. Перезаряд и недостаточный заряд пагубно скажется на батарее.
Неэкономная поломка – торопимся с ремонтом!
Казалось бы, что здесь такого – не хватает напряжения. Автомобиль ведь на бензине ездит, а не на электричестве. Однако нехватка мощности тока приводит к тому, что увеличивается расход топлива, снижается мощность двигателя, некоторые электроприборы и вовсе перестают работать, и в дальнейшем потребуется их замена. Особенно это заметно в темную пору, когда задействовано много приборов электропитания.
С такой неполадкой вы справитесь легко и быстро, зарядив его как следует. Однако иногда это не помогает. Загляните под капот – клеммы аккумулятора могут быть плохо зажаты или окислены. Если на парковке ток еще будет сохранять постоянное напряжение, то во время езди из-за вибрации клеммы могут отходить, размыкая цепь. Для устранения проблемы необходимо хорошенько смазать крепежи и перетянуть болты, иногда поможет только замена старых клемм на новые.
Как делается замена диодного моста генератора ВАЗ-2110 своими руками
Прежде, чем разобраться с тем, как происходит замена диодного моста генератора ВАЗ-2110, нужно выяснить его месторасположение, ведь не все автомобилисты об этом знают. Также необходимо разобраться, что это за механизм и за что отвечает. Итак, начнем с того, что диодный мост дает заряд аккумулятору. Когда автомобиль заводится, данный механизм тоже приступает к работе. Отсюда очевидно, что если он выходит из строя, то сразу разряжается и аккумулятор.
Что касается месторасположения, то здесь необходимо уточнить, что ВАЗ-2110 на 8 клапанов и ВАЗ-2110 на 16 клапанов имеют разные двигатели. Таким образом, расположение тоже может несколько отличаться. Но обычно он располагается на генераторе, вернее, на задней крышке, в виде подковы. Узнать его несложно, если же вы затрудняетесь, то посмотрите фото этого механизма, что поможет быстрее понять, где он находится.
Функции диодного моста генератора такие:
- Блокировка попадания тока в статорную обмотку генератора, то есть выполнение роли клапана.
- Повышение надежности функционирования генератора.
Это главные функции данного приспособления, которые весьма важны для исправной езды. Теперь рассмотрим основные поломки, которые бывают с диодным мостом, а также схему выполнения замены подобного устройства.
Как увеличить мощность бензогенератора своими руками — Все об электричестве
> Генераторы > Как сделать бензогенератор своими руками
Если рассматривать устройство бензогенератора, то можно увидеть, что в него входят всего два основных элемента: двигатель и генератор. Вся сложность изготовления устройства заключается в регулировке характеристик взаимодействия составляющих. Качество выдаваемой электроэнергии определяется двумя величинами – частотой и напряжением. И если стабилизацию величины напряжения выполнить достаточно просто, то регулировка частоты сопряжена со значительными трудностями.
Схема недорогого бензогенератора
Бензогенератор своими руками
Есть несколько причин для того, чтобы иметь в собственности миниатюрную электростанцию. Это и частые перебои в поставках электрической энергии в сельской местности, и новое строительство, когда электричество еще не подведено к строительной площадке. Лучший вариант – это приобретение готовой конструкции. На рынке большой выбор бензиновых и дизельных электростанций всевозможных диапазонов выходной мощности. Проблемой становится их высокая стоимость.
Диагностика
Процедура диагностики должна осуществляться на демонтированном генераторном устройстве, поэтому узел сначала нужно снять. Когда механизм будет демонтирован, с него снимается пластиковая крышка, как сказано выше, сразу за ней расположен ДМ (автор видео о самостоятельной диагностике мультиметром – Рамиль Абдуллин).
Для диагностики вам потребуется тестер – мультиметр – проверка осуществляется так:
- Сначала мультиметр следует активировать в режим омметра. Сделав это, положительный щуп тестера нужно подсоединить к диодной шине.
- Таким же образом следует подключить отрицательный щуп тестера к соответствующему контакту на диодном мосте.
- Далее, необходимо следить за показаниями тестера. Если диодный мост находится в рабочем состоянии, то на дисплее тестера будут выведены значения, близкие к бесконечности. В том случае, если таких значений нет, то скорей всего, ДМ неработоспособный и его следует заменить. Но на этом диагностика не заканчивается.
- Далее, вам нужно будет поменять местами расположение щупов, то есть отрицательный контакт подключается к положительному и наоборот. Сделав это, опять посмотрите на показания мультиметра на дисплее. Если в работе ДМ нет сбоев и устройство в целом функционирует нормально, то на экране тестера должно появиться значение в несколько сотен Ом.
- В том случае, если ДМ оснащен дополнительным диодом, то можно проверить и его. В данном случае процедура диагностики выполняется аналогичным образом, вам нужно просто повторить все действия.
Регулятор напряжения – основа генератора

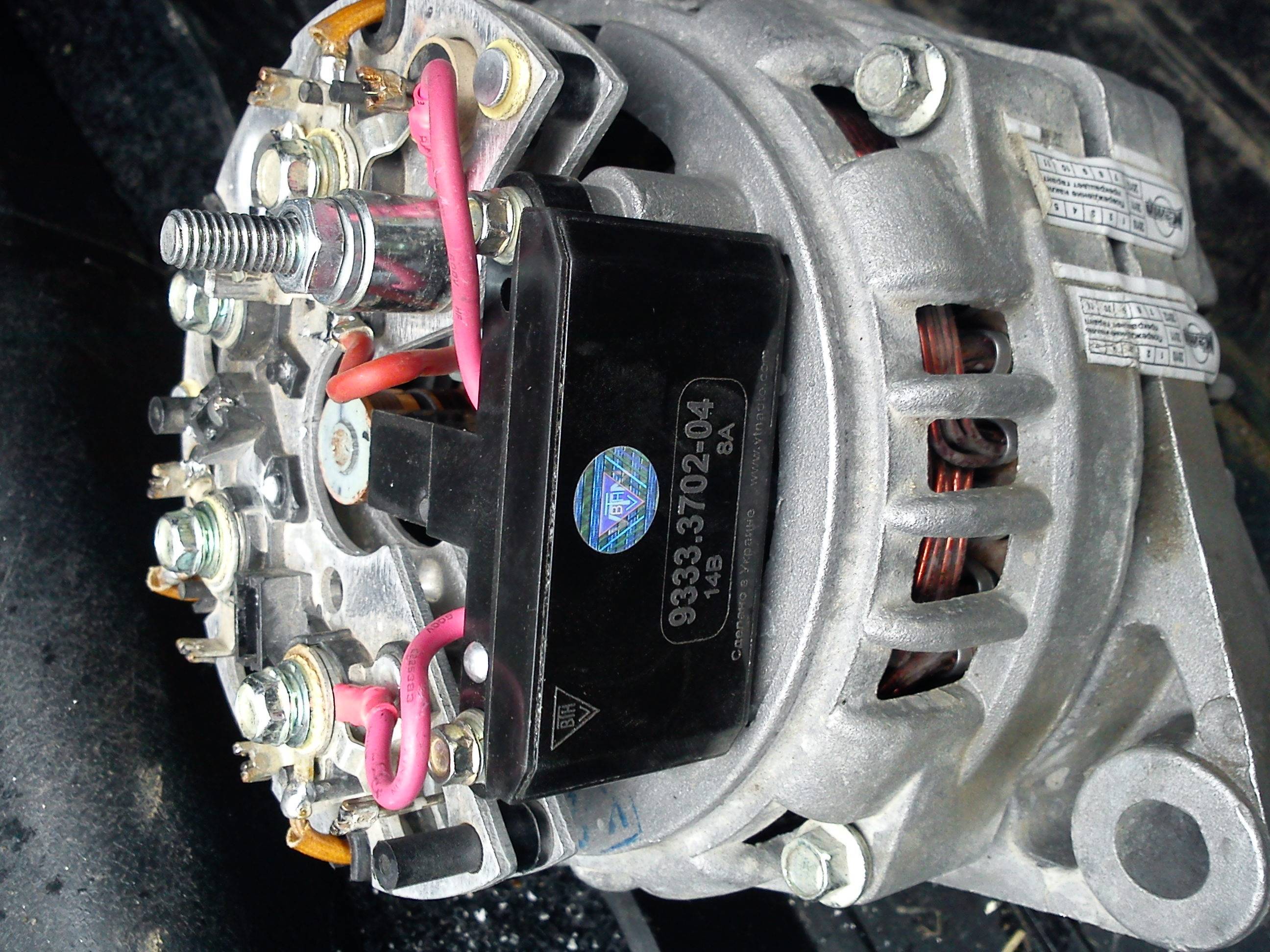

Регулятор напряжения расположен в генераторе автомобиля и отвечает за распределение напряжения от генератора к автомобилю. Эта деталь состоит из якоря, электромагнита и переключателя. В случае его выхода из строя необходима полная замена.
Чтобы снять регулятор напряжения, необходимо несколько стандартных ключей и отверток. Снять этот элемент в автомобиле ВАЗ можно, не демонтируя генератор. Не забудьте перед началом работ снять клеммы с аккумулятора. Далее откручиваем контактные клеммы на генераторе – находятся они под колпачком. После этого снимите защитную крышку, делать это нужно аккуратно, чтобы не сломать пружинные защелки, которыми она крепится к генератору.
После открутите крепления регулятора напряжения и вытяните его вместе со щетками. Проверку регулятора напряжения необходимо делать только со щетками. Длина нормальных рабочих щеток должна быть не меньше 4–6 мм. Чтобы выполнить проверку работоспособности регулятора напряжения в домашних условиях, нам необходим будет аккумулятор, несколько контактных проводов и лампа на 12 Вольт.
Лампочку необходимо подключить к щеткам генератора, при этом полярность не имеет значения. Минусовой контакт аккумулятора подключите к корпусу регулятора, а плюсовой – к силовым контактам на регуляторе. При правильном подключении и работе всех элементов лампочка должна загореться. Если этого не произошло, тогда нужна замена регулятора напряжения. Есть и другой выход – дать регулятор на проверку опытному электрику, возможно, он починит поломку.
Замена регулятора напряжения в автомобиле ВАЗ 2114 – довольно несложная процедура. Регулятор напряжения на ВАЗ 2114 можно купить в любом автомагазине, при этом от других моделей ВАЗ он не подойдет. Владельцы авто в последнее время заменяют стандартный регулятор на трехуровневый. Его монтаж лучше доверить опытному специалисту, так как он требует небольших изменений в корпусе генератора, а также правильного переподключения контактных клемм к реле.
Трехуровневый регулятор напряжения содержит в себе улучшенное реле. Он делает напряжение более стабильным и качественным. Однако на заводе на ВАЗ 2114 этот регулятор еще не начинали ставить в серийное производство к автомобилям. После выполнения всех работ по ремонту соберите и подключите все в обратном порядке. На время ремонта аккумулятор рекомендуется поставить на зарядку.
Инструкция по замене своими руками
В случае поломки ремонт ДМ заключается в его замене, которая производится так:
Для начала нужно отключить зажигание, открыть капот и обесточить бортовую сеть, для этого отключается АКБ.
Когда клемма батареи будет сброшена, нужно будет отключить розовый кабель, отвечающий за активацию генераторного узла. Сам провод фиксируется с помощью болта и гайки, саму гайку нужно будет выкрутить.
Теперь вам необходимо немного ослабить натяжку верхней, а также нижней гаек. Открутите натяжные винты и демонтируйте ремешок. Осмотрите его – если на ремне видны следы повреждений – трещины, расслоения – то его лучше сразу поменять. Если ремешок целый, отложите его в сторону.
Выполнив эти действия, необходимо провернуть генераторный механизм на 90 градусов, это делается для того, чтобы вы могли получить доступ к нижнему крепежному винту. Выкрутите его.

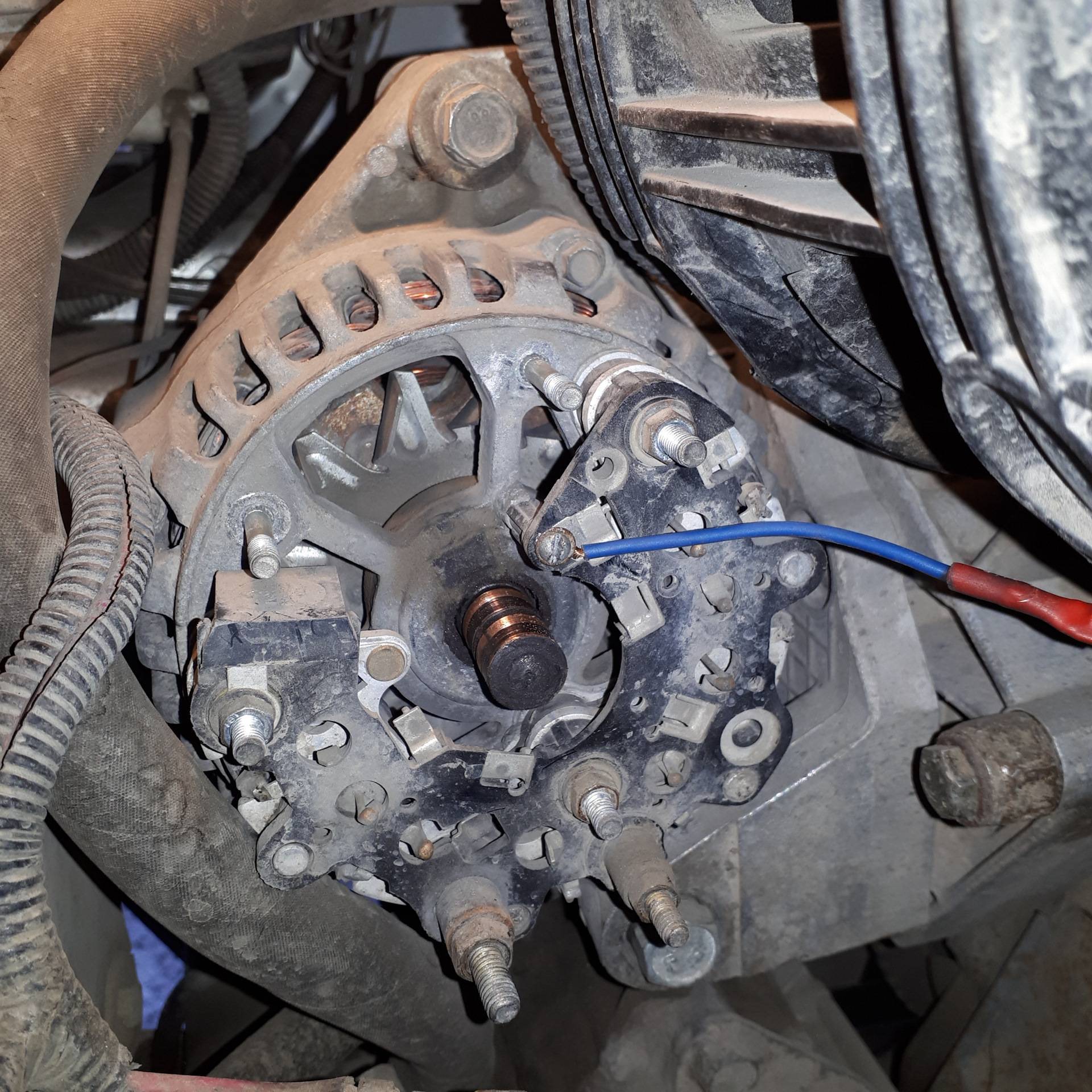

Далее, внимательно осмотрите корпус демонтированного агрегата. При необходимости произведите очистку – грязи не должно быть, особенно, на соединениях. Попадание грязи внутрь корпуса генератора также может привести к его некорректной работе и даже выходу из строя
Отогните фиксаторы и демонтируйте крышку.
Далее, вам нужно максимально осторожно, но наиболее эффективно произвести очистку внутренних частей колец.
После этого вам остается только произвести демонтаж вышедшего из строя ДМ и произвести его замену на рабочую деталь. Когда установка будет завершена, производится сборка конструкции в обратной последовательности
Не забудьте натянуть ремешок, только проследите за тем, чтобы он был не перетянут, это важно
Сделав это, вам нужно будет запустить мотор вашего авто и произвести диагностику работы нового ДМ.
Как повысить заряд генератора используя дополнительный диод
Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

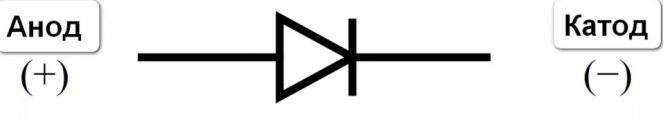

Диод в схему
1 Диод в схему 2 Про регуляторы
Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.
Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.
Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.
Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.
Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.
Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.
Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.
К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.
Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.
Диоды можно использовать следующие.
Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.
С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.
Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).
Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:
- Соблюдать полярность, подключая дополнительный диод. Если нарушить это правило, то зарядка на АКБ поступать не будет.
- Диод обязан быть подобран так, чтобы выдавать ток не менее 5 А.
- Желательно устанавливать диод вне генератора, так как он будет сильно греться.
- Более эффективными считаются кремниевые диоды. Они способны забирать напряжение в пределах 0.8-1.2. А вот германиевые диоды – не больше 0.7 вольт.
Про регуляторы
Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.
Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.
Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.
Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.
Уменьшение напряжения зимой: чем это вызвано?
Иногда автовладельцы сталкиваются с ситуацией, когда в холодное время года параметры АКБ ухудшаются, а автомобиль не удается завести.
Чтобы избежать проблем, предусмотрительные водители снимают источник питания и относят его в тепло.
На самом деле, суть проблем в следующем. При снижении температуры ниже «нуля» плотность электролита также меняется. Следовательно, корректируется и уровень напряжения (как отмечалось выше).
Даже при нормальной зарядке батареи плотность электролита растет, из-за чего увеличивается и U. Следовательно, если АКБ нормально заряжена, бояться ей нечего.
Хуже обстоит ситуация, если бросить на холоде разряженный аккумулятор. В этом случае плотность будет падать и появятся проблемы с пуском мотора. В ряде случаев жидкость может замерзнуть.
Что касается проблем, связанных с пуском АКБ в холодное время года, они возникают из-за торможения химических процессов внутри устройства при снижении температуры ниже нуля.
Это значит, что при нормальном заряде плотность и напряжение АКБ будут достаточными, чтобы пустить двигатель даже зимой.
Зная, какое напряжение должно быть на генераторе автомобиля, можно избежать преждевременного выхода из строя или разряда АКБ, а также своевременно диагностировать неисправность самого генератора.
Возможные неисправности: признаки и причины
Как сказано выше, предназначение диодных элементов заключается в преобразовании переменного напряжения в постоянное. Если один из диодных элементов выйдет из строя, то о его неисправности может сообщить такой признак, как снижение уровня напряжения, а также мощности в автомобильной электросети.
По каким причинам в работе ДМ могут возникнуть неполадки:
- Заводской брак. Как показывает практика, многие современные производители ДМ при изготовлении используют алюминиевые оболочки достаточно низкого качества. Соответственно, это влияет и на их надежность в целом. Именно поэтому рекомендуется использовать ДМ, оснащенные стальными оболочками, поскольку это напрямую влияет на ресурс эксплуатации.
- Попадание влаги внутрь устройства. Регулярное воздействие влаги может стать причиной появления окисления, в частности, речь идет о поверхности между корпусом устройства, а также диодными элементами.
- Попадание моторной жидкости на узел, такая причина является одной из наиболее распространенных. Воздействие смазки может привести к нарушению функциональности девайса в целом, особенно, если оно попадает внутрь генераторного узла, прямо на ДМ.
- Еще одна причина, по которой ДМ на «десятках» часто выходят из строя – это спутывание полярности аккумуляторной батареи. Если вы подключите АКБ к зарядному прибору либо во время «прикуривания» авто случайно спутаете полярность, это, вероятнее всего, станет причиной перегорания ДМ. Поэтому всегда нужно помнить, что плюс подключается к плюсу, а минус – к минусу.
- Регулярная эксплуатация транспортного средства со слабой аккумуляторной батареей. В том случае, если АКБ не тянет нагрузку и постоянно работает в условиях сниженного заряда, то причина может заключаться в неработоспособности ДМ.
На генераторе

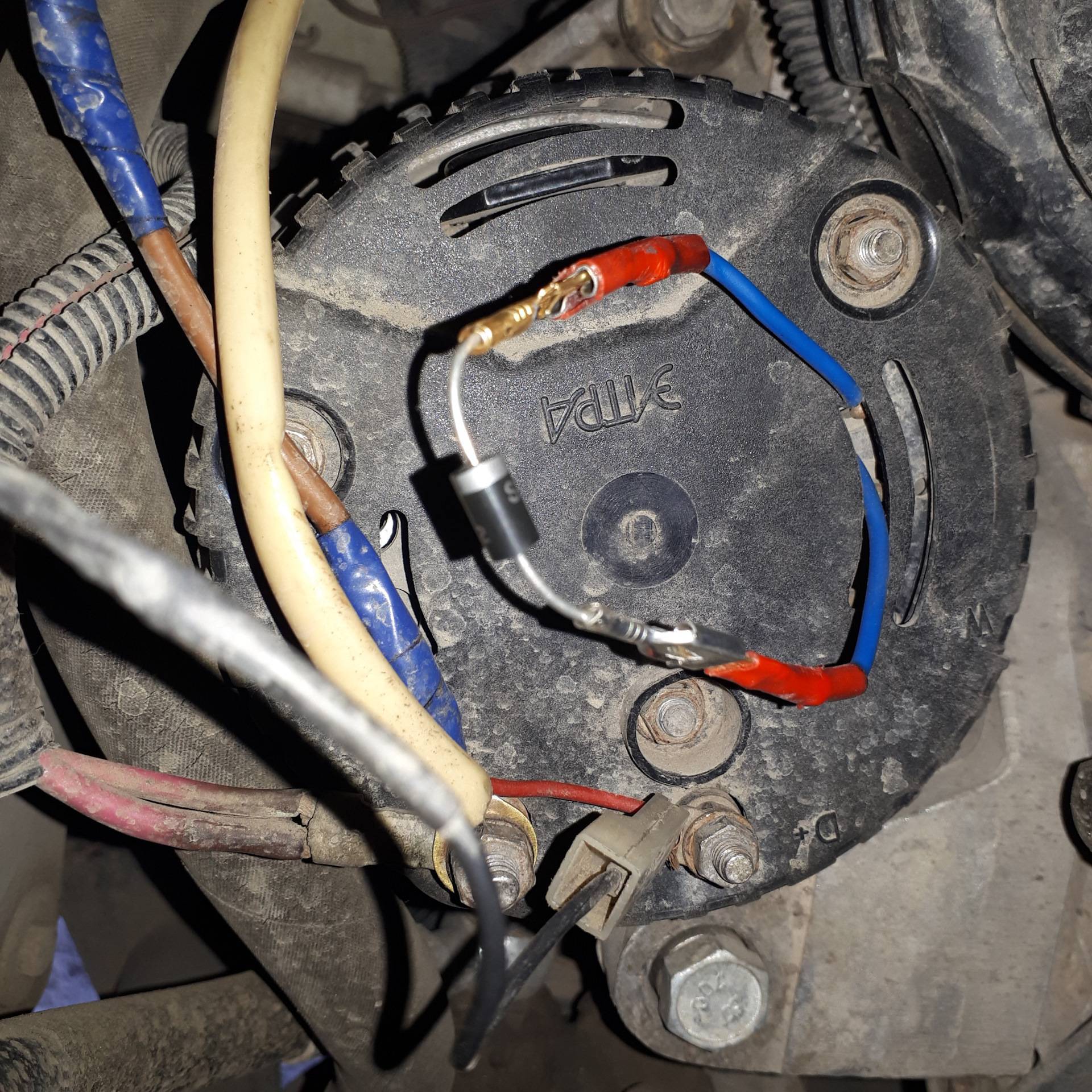

На второй картинке видно как стоит диод, но с такой длиной проводка это не очень удобно — все внатяг. Лучше сделать длину провода примерно 2см от диода — так на мой взгляд будет проще вставлять в разъем РН генератора. Насколько я помню, у меня стоит диод К223 , т.е. он кремниевый. Поднимает напряжение примерно на 1,3 В.
Поправлю сам себя — проверил по справочным данным в Интернете что из себя представляет диод К223 — должен сказать, что сильно ошибся, указав именно такое название. На самом деле есть диоды КД223 и Д223, но у них корпуса совсем другие.
Однако на приведенных мной фотках скорее всего в изоленту замотаны диоды Д214 или Д242 (могут быть разные буквы после цифр), вот такой корпус(резьба М6) :
Кратко приведу параметры тут :
обратное напряжение : от 50 до 100 В или выше прямой ток от 5 до 10А, при перепаде напряжения на диоде от 1 до 1,5 В.
Поломка генератора – как определить?
Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.
Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.
Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.
При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.
Еще одной причиной слабого напряжения может быть обтянутый или достаточно изношенный ремень генератора. В результате генератор может не выполнять необходимое количество оборотов для поддержания электропитания в норме. В этом случае необходимо его натянуть или заменить. Работа по натяжке или замене ремня генератора не отнимет у вас много времени, а также не требует наличия определенных технических навыков.
Как повысить напряжение генератора ВАЗ-2114: увеличение мощности
Как известно, на автомобиль часто установлено дополнительное оборудование, которое тянет дополнительное напряжение из бортовой сети. Так, показатель напряжения на ВАЗ-2114 может снижаться до критической отметки в 11 вольт. Если ещё установить дополнительно кондиционер или подогрев сидений – это может привести к тому, что стартеру не хватит мощности, чтобы запустить двигатель. Как исправить проблему? Сделать так, чтобы напряжение в бортовой сети повысилось.
Видео о повышении напряжения в бортовой сети на автомобилях ВАЗ:
Видеоматериал расскажет, как повысить напряжения генератора и бортовой сети своими руками, а также поведает о некоторых нюансах и тонкостях процесса
Повышаем напряжение — все варианты решения проблемы
Напряжение в бортовой сети после доработки
Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.
Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В. Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться. Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

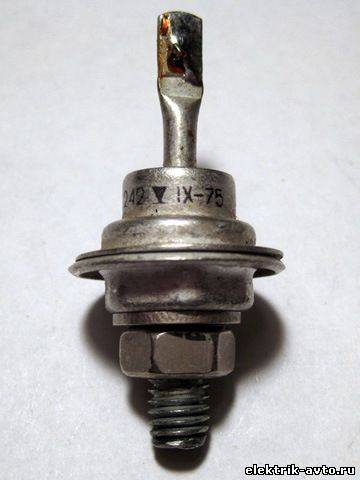

Установка диода КД202В в генератор
Когда все готово, приступаем непосредственно к монтажу диода в генератор, чтобы поднять напряжение в бортовой сети. Рассмотрим последовательность действий:
- Демонтируем заднюю крышку генератора.
Снимаем заднюю крышку с генератора
Берём кусочки провода и припаиваем.

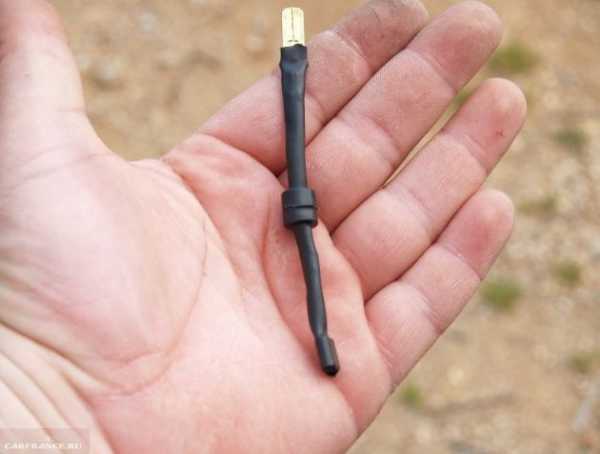

Провода и диод для увеличения напряжения
- Спаиваем диод и проводки. Вид спаянных проводов и диода Вид спаянного диода с другой стороны
- Устанавливаем ограничитель для проводов «папа» и «мама».
Устанавливаем термоусадку для проводов «папа» и «мама»
Устанавливаем ограничитель для проводов для диода.
Установленная термоусадка для спаянной детали
Подключаем диод к регулятору напряжения. Проводим подключения диода к регулятору напряжения
Монтируем регулятор с диодом.
Проводим монтаж регулятора напряжения с диодом в генератор
Проводим сборку генератора, а также его подключение.
Одеваем заднюю крышку на генератор и выводим провода
Как показал замер, после такого усовершенствования, напряжение в нагруженной сети составило 12,2-12,5 вольт.
Неисправность генератора
Неисправность генератора автомобиля определяется прежде всего по контрольной лампе заряда, а также по напряжению в бортовой сети.
После поворота ключа зажигания и его включения, на панели приборов загорается контрольная лампа заряда. Это свидетельствует о исправности цепи первоначального возбуждения генератора.
После начала работы генератора на выводе L (сигнальной лампы) появляется плюс и лампа тухнет. В цепи от аккумулятора до панели приборов может быть активное сопротивление, из-за плохого контакта. Поэтому в цепи от аккумуляторной батареи до контрольной лампы происходит падение напряжения.
Так как цепь от генератора до контрольной лампы короче поэтому в цепи появится разница потенциалов. Ток в этом случае будет протекать от генератора в к аккумулятору через лампу. Поэтому лампа заряда начинает гореть в пол накала. Особенно это проявляется если есть утечка тока через дополнительный диод генератора.
Неисправность генератора в этом случае не влияет на заряд аккумулятора или вообще может отсутствовать.
Неисправность генератора определение и поиск причин
К основным неисправностям генератора автомобиля относится:
- отсутствие заряда АБ,
- повышенное либо пониженное выдаваемое напряжение,
- разрушение подшипников.
При напряжении выше 14,5В скорее всего не исправен регулятор напряжения. Так же может быть нарушен контакт минусового вывода регулятора с массой. При регуляторе, установленном вне генератора возможно падение напряжения до регулятора (характерная неисправность для газелей с двигателем 402). Это может быть при нарушении контактов в цепи. Поэтому регулятор будет повышать напряжение генератора до достижения регулируемого значения.
Низкое напряжение на генераторе
При поиске неисправности, когда напряжение достаточно без нагрузки, а при включении фар падает ниже нормы, прежде всего надо обратить внимание на натяжку приводного ремня. Так же стоит обратить внимание на положение его в шкиве генератора, при клиновом ремне
Слабую натяжку или износ ремня можно определить при резком нажатии на педаль газа, при этом напряжение резко падает, а при дальнейшей работе может восстановиться. Натяжка ремня определяется нажатием на ремень с усилием примерно 8 кг., при этом прогибание должно составить 8 – 10 мм.
При малой натяжке происходит проскакивание ремня, а при излишней натяжке большая нагрузка на подшипники, которая может быть причиной их разрушения
Надо обратить внимание на состояние шкива генератора при поликлиновом ремне
Если дно шкива блестит, значит ремень или шкив сильно изношены и требуют замены.
Если приводной ремень и контакт в клеммах нормальные, то следовательно неисправен генератор. Прежде всего при такой неисправности генератора выходит из строя диод выпрямительного моста. Также возможен обрыв статорной обмотки, может быть нарушен контакт в соединении статорной обмотки и диодного выпрямителя.
Генератор не вырабатывает ток
Отсутствие напряжения выдаваемого генератором, то есть когда напряжение на клемме 30 равно напряжению АБ, возможно при:
Но прежде чем снимать и разбирать генератор необходимо проверить наличие напряжения, а также исправность цепи контрольной лампы. Это актуально для автомобилей, где первоначальное возбуждение происходит от контрольной лампы на панели приборов. В некоторых случаях неисправность генератора может быть из-за перегоревшей контрольной лампы в панели приборов. Особенно это актуально если в схеме возбуждения не предусмотрены дополнительное сопротивление для возбуждения.
admin 12/04/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
ЭТО ИНТЕРЕСНО: Рено дастер какой бензин заливать
Проверка генератора
Данная процедура должна производится в такой последовательности:
- включается зажигание (все лампочки на панели в салоне должны гореть);
- запускается двигатель (если с генератором все в порядке, то индикатор АКБ гаснет);
- после разогрева силовой установки (90 градусов) требуется максимально загрузить сеть;
- помощнику нужно следить за тем, чтобы на холостом ходу сохранялись обороты – 3,5 тысячи;
- мультиметр подключают к аккумулятору.
В норме при полной загрузке показатели не должны быть ниже 13 вольт.
В случае если напряжение будет меньше указанного предела – генератор не производит достаточного количества электроэнергии.
Когда никаких проблем не замечено, осуществляется измерение после полного отключения нагрузки. Здесь нормальные данные – от 14,5 до 14,7 вольт.
Как с помощью диода можно увеличить ресурс автомобильного аккумулятора.
Как поднять напряжение генератора, для того чтобы аккумулятор успевал подзаряжаться за время короткой поездки. И зимой оно не падало при включении печки обогревателей сидений и стекла. Зарядный ток аккумулятора при этом уменьшается и со временем это приводит к понижению плотности электролита и снижению ресурса акб.
Увеличить напряжение генератора можно с помощью диода.
Подключается он в разрыв провода, по которому поступает напряжение на обмотку ротора. То есть с диодного моста на контакт регулятора напряжения.
Диод должен выдерживать ток не менее 5 ампер.
Почему увеличивается напряжение при подключении диода.
Регулятор отслеживает напряжение на своих питающих клеммах. На этих.
Если он определяет, что напряжение понизилось, то ширина импульса подаваемого на обмотку ротора увеличивается. Магнитное поле, которое создает ротор, усиливается и на статоре генератора напряжение возрастает.
Обычно регуляторы настроены на 13,6-14 вольт. При превышении этого напряжения транзистор закрывается и через щетки ток не идет. Если подключить это напряжение к регулятору через диод то на нем будет падение около 500 микровольт (зависит от диода) и на регулятор попадет не 13,6 вольт, а 13,1. Он ошибочно определит понижение напряжения генератора и увеличит ширину импульса. В итоге на его клеммах напряжение поднимется и станет те же 13,6-14 вольт, но до диода, который подключен к мосту напряжение будет больше на 0,5 вольт. И выходное напряжение генератора тоже поднимется на туже величину. То есть с помощью диода мы обманываем регулятор напряжения.
Можно изменять напряжение генератора установкой диодов с разным падением напряжения.
Напряжение на холостом ходу.
Зарядный ток акб.
Напряжение после установки диода в генератор.
Можно подключить диод через тумблер и установить его в салоне либо под капотом. На зиму можно его включать, а на лето отключать, тем самым изменять зарядный ток, подаваемый на акб.
А можно не заморачиваться со всем этим и купить готовый трехуровневый регулятор напряжения, статья о нем находится здесь .
