Как проверить диодный мост

Как проверить диодный мост: известные способы

Перед тем, как проверить диодный мост мультиметром или автотестером, ознакомьтесь с принципом работы схемы. Современный диодный мост имеет по 3 положительных, отрицательных и дополнительных диода. Рабочий элемент пропускает ток в одном направлении. Если ток не пропускается или пропускается в обоих направлениях, то, значит, случился обрыв или «пробой».

Прозвонка диодного моста производится тестером (который называется мультиметр). Сначала необходимо отсоединить все провода от генератора. Проверка не требует демонтировать само устройство, если не будете проверять целостность каждого диода в отдельности.

Далее выполняется анализ диодного моста мультиметром в соответствии с данными, приведенными в таблице:

Если мультиметр покажет бесконечное сопротивление, то устройство или проверяемая группа диодов исправные. В противном случае проверка говорит о поломке.

Проверка автомобильного диодного моста прибором‐мультиметром — это не единственный возможный способ диагностики. Также можно использовать контрольную лампочку или проверить мост собственноручно собранным аналогом.

С помощью контрольной лампы прозваниваем так же, как мультиметром. Агрегат полностью проверяется подключением «плюса» через лампу на вывод 30, «минуса» — на корпус генератора. Для групп диодов:

• Положительные: «плюс» с контрольной лампой подается на вывод 30, «минус» — на один из болтов крепления.
• Отрицательные: «плюс» с лампочкой – на болт крепления электрического компонента, «минус» — на корпус генератора.
• Дополнительные: лампочка с «плюсовым» проводом подключается к выводу 61, «минус» — к болту крепления.

Если контрольная лампочка загорается при замыкании цепи, то есть неисправность; если не загорается — цепь исправна.

При необходимости можно, конечно, выполнять проверку всех диодов по отдельности, но для этого потребуется выпаять каждый диод.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Модуль юнга для резины

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Функции ДМ

Если вспомнить курс физики еще со школьной программы, то мы сделаем вывод, что существует две разновидности электротока. Это постоянный и переменный. Чем они друг от друга отличаются?

Тут ничего сложного. Ключевым отличием является то, что переменный ток имеет заряженные частицы, которые движутся в разных направлениях. В случае же с постоянным током движение всегда осуществляется только в одном направлении.

Автоодеяло своими руками: безопасно ли, из чего сделать

Рубрика: Авто гаджеты

Хочется заметить, что у переменного тока экономические характеристики заметно лучше. Они эффективнее справляются с передачей тока на достаточно большие расстояния. Проблема лишь в том, что на большинстве электроприборов транспортных средств предусматривается питание именно от постоянного тока. Чтобы автомобиль мог нормально функционировать, электрозависимое оборудование должно получить определенное количество постоянного тока. Сам генератор дать его не может, поскольку вырабатывает переменный вид тока.

Решить эту проблему позволяет наш сегодняшний герой. То есть диодный мост. Выглядит он как пара металлический электропроводящих пластин. На них располагаются диоды, выступающие в качестве полупроводников. Они установлены в определенной последовательности.

ДМ позволяет пропускать ток, но при этом мост задает одно направление. То есть происходит процесс выпрямления. Нюанс еще и в том, что мост задает движение только одном направлении. А именно от генератора на бортовую сеть.

Исправность ДМ не вечная. Периодически элемент генератора выходит из строя

И не важно, какой у вас автомобиль. Это может быть:

• ВАЗ 2107;
• ВАЗ 2114;
• Тойота Королла;
• Лада Приора;
• Ниссан Кашкай;
• Деу Матиз;
• ВАЗ 2110;
• Митсубиси Лансер;
• Форд Мондео;
• УАЗ Патриот;
• Хендай Солярис и пр.

Вне зависимости от автомобиля, можно и нужно проверить работоспособность устройства своими руками. Для этих целей актуально воспользоваться тестером.

Если не уверены в правильности своих действий, посмотрите наглядные видео. Не спешите делать виноватым во всем именно мост. Не разбирая и не выпаивая диоды, сначала убедитесь в его неисправности.

Как проверить без монтажа

Осуществить проверку бытового или автомобильного оборудования на месте и не разбирать генератор с выпаиванием деталей можно. Это несложная задача. Для этого необходимо открутить имеющиеся генераторные провода с регулятором напряжения, играющие большую роль в процессе, поставить на омметровый режим контрольный мультиметровый тестер и подключить лампу к транспортному электрооборудованию.

Вам это будет интересно Все об петли фаза-ноль

Схема проверки без монтажа

Благодаря такому методу можно быстро осуществить проверку исправности всего моста или отдельных диодов, не заглядывая в оглавление учебных пособий. Также полупроводники можно проверить с помощью лампы. Для этого аккумулятор подключается к лампе и около нее делают разрыв. Счищенные концы будут служить щупами, чтобы облегчить проверку. Они вместе приживаются к корпусной части и диодным выводам в одной полярности, а потом в другой. При первом случае исправный полупроводник зажжет лампочку, а в ином варианте этого не произойдет. При этом будет слышное негромкое попискивание, и происходить токовое преобразование.

Диодный мост: понятие и принцип работы

Поскольку двигатель автомобиля – ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.

Диодный мост генератора обеспечивает напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся эти детали путем спайки и фиксации болтами с последующей изоляцией диодов.

Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.

https://youtube.com/watch?v=3JckJjT24gc

Проверка лампочкой

Для реализации этого метода необходима 12-вольтовая лампочка малой мощности и три провода длиной 1 метр. Два из них используются для формирования индикаторного шнура. Для этого они предварительно подключаются к контактам лампочки, которая в результате этого оказывается в их разрыве. Третий провод  соединяет один из контактов аккумулятора с мостом.

Для проверки схемы корпус моста соединяется с минусом аккумулятора третьим проводом. Затем один из концов индикаторного шнура соединяется с минусовой клеммой моста, а второй конец подключается к контакту 30 моста. Загорание лампочки — признак пробоя моста, а отсутствие говорит о обрыве.

Для проверки отрицательных диодов минус аккумулятора подается на корпус моста. Плюс аккумулятора индикаторным шнуром соединяется с крепежным винтом моста. Загорание лампы говорит о пробое, отсутствие — об обрыве.
Тестирование положительных диодов начинается с подачи плюса аккумулятора на клемму 30, а минус через индикаторный шнур подключается к крепежному винту моста. В случае исправности диодов лампа не зажигается.

Ещё кое-что полезное для Вас:

• Как проверить и заменить ремень генератора на автомобиле
• Замена ремня генератора на Рено Логан с ГУРом и с кондиционером
• Как быстро и просто проверить реле-регулятор генератора

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

• минус АКБ подключите к металлическому корпусу генератора;
• возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
• второй конец провода от нее подключите к клемме «30» генератора;
• свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

• установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
• минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
• прибор покажет либо бесконечность, либо 500-700 Ом;
• поменяйте полюсами щупы: показания должны измениться на противоположные;
• если показания совпадают – диод неисправен;
• проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

http://topmekhanik.ru/proverit-diodnyj-most-avtomobilnogo-generatora/http://carnovato.ru/kak-proverit-diodnyiy-most/http://pricep-vlg.ru/remont-svoimi-rukami/kak-proverit-diodnyy-most-generatora/http://djago.ru/navesnoe-oborudovanie/kak-proverit-diodnyy-most-generatora-multimetrom/

Причины и основные признаки поломки диодного моста

Основной причиной поломки выпрямителя считается тепловой пробой диода, в результате которого полупроводник лишается своих функций. Именно поэтому мост устанавливается на радиатор охлаждения двигателя, который обеспечивает защиту детали от теплового воздействия. Самой же распространенной причиной поломки полупроводника, является попадание влаги в область капота.

Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат – тестер. На наличие поломки могут указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.

Определить неисправность детали можно по следующим признакам:

• во время движения на транспортном средстве наблюдается тусклый свет фар;
• внезапное появление шумов разной тональности;
• ошибки рулевого управления;
• быстрая разрядка аккумулятора;
• нарушение работы кондиционера и акустики автомобиля;
• высокая температура генератора;
• при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
• Включение сигнального индикатора совместно с запуском двигателя;
• Выходное напряжение генератора составляет меньше 13,5 Вольт.

Самым главным признаком проблем с диодным мостом является быстрая разрядка аккумулятора. Например, если вчера вечером заряд прибора был на высоком уровне, а утром полностью исчез, либо разрядился через пару минут после запуска двигателя – скорее всего у вас «полетел» диодный мост.

Функции ДМ

Если вспомнить курс физики еще со школьной программы, то мы сделаем вывод, что существует две разновидности электротока. Это постоянный и переменный. Чем они друг от друга отличаются?

Тут ничего сложного. Ключевым отличием является то, что переменный ток имеет заряженные частицы, которые движутся в разных направлениях. В случае же с постоянным током движение всегда осуществляется только в одном направлении.

Хочется заметить, что у переменного тока экономические характеристики заметно лучше. Они эффективнее справляются с передачей тока на достаточно большие расстояния. Проблема лишь в том, что на большинстве электроприборов транспортных средств предусматривается питание именно от постоянного тока. Чтобы автомобиль мог нормально функционировать, электрозависимое оборудование должно получить определенное количество постоянного тока. Сам генератор дать его не может, поскольку вырабатывает переменный вид тока.

Решить эту проблему позволяет наш сегодняшний герой. То есть диодный мост. Выглядит он как пара металлический электропроводящих пластин. На них располагаются диоды, выступающие в качестве полупроводников. Они установлены в определенной последовательности.

ДМ позволяет пропускать ток, но при этом мост задает одно направление. То есть происходит процесс выпрямления. Нюанс еще и в том, что мост задает движение только одном направлении. А именно от генератора на бортовую сеть.

Исправность ДМ не вечная. Периодически элемент генератора выходит из строя

И не важно, какой у вас автомобиль. Это может быть:

• ВАЗ 2107;
• ВАЗ 2114;
• Тойота Королла;
• Лада Приора;
• Ниссан Кашкай;
• Деу Матиз;
• ВАЗ 2110;
• Митсубиси Лансер;
• Форд Мондео;
• УАЗ Патриот;
• Хендай Солярис и пр.

Вне зависимости от автомобиля, можно и нужно проверить работоспособность устройства своими руками. Для этих целей актуально воспользоваться тестером.

Если не уверены в правильности своих действий, посмотрите наглядные видео. Не спешите делать виноватым во всем именно мост. Не разбирая и не выпаивая диоды, сначала убедитесь в его неисправности.

Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя

Его неисправность (короткое замыкание, обрыв, «пробой») является причиной исчезновения или уменьшения выдаваемого им этого самого тока необходимого для зарядки аккумулятора и работы потребителей в бортовой сети автомобиля.

Признаки неисправности диодного моста

— Напряжение, выдаваемое генератором и измеряемое на выводах АКБ при работающем двигателе меньше 13.6 В.

— Контрольная лампа разряда АКБ в щитке приборов на панели не гаснет после пуска двигателя. Стрелка вольтметра находится в красной зоне или на ее границе.

— Контрольная лампа разряда АКБ не загорается при повороте ключа в замке зажигания и не горит при работающем двигателе. Все остальные приборы и лампы функционируют нормально. Стрелка вольтметра находится либо в красной зоне, либо на ее границе.

Следует отметить, что часто аналогичные признаки возникают при неисправности регулятора напряжения генератора. Поэтому перед проведением проверки стоит убедиться в его исправности.

Что нужно знать перед проверкой?

В диодном мосту три положительных диода, три отрицательных и три дополнительных. Диод должен пропускать электрический ток только в одном направлении и никак в другом (от этого мы будем отталкиваться при проведении проверки диодного моста). Неисправный диод (вентиль) либо вообще не пропускает ток – обрыв, либо пропускает в обеих направлениях – диод «пробит».

Необходимые для проверки инструменты

— Мультиметр (тестер, автотестер…) с режимом омметра

— Если нет мультиметра, контрольная лампа 1-5 Вт 12 В и пара длинных изолированных проводов

Предварительно отсоединяем все провода от генератора и регулятора напряжения.

1. Вначале проверяем весь диодный мост на наличие короткого замыкания.

Вариант первый (мультиметром)

Прижимаем положительный вывод мультиметра в режиме омметра к выводу 30 генератора, а отрицательный вывод к его корпусу. При исправном диодном мосту сопротивление стремится к бесконечности.

Вариант второй (контрольной лампой)

Подаем плюс по проводу, через контрольную лампу, на вывод 30 генератора, а минус на его корпус. Если лампа загорелась, диодный мост неисправен, если нет, то все в порядке.

Следует отметить, что аналогичные симптомы бывают при замыкании обмотки статора на массу.

2. Проверка положительных диодов на «пробой».

Вариант первый (мультиметром)

Положительный щуп мультиметра в режиме омметра прижимаем к выводу 30 генератора. Отрицательный к одному из болтов крепления диодного моста. Если диоды исправны, сопротивление стремится к бесконечности.

Вариант второй (контрольной лампой)

Подаем плюс от АКБ через контрольную лампу на вывод 30 генератора. Минус с АКБ пускаем на один из болтов крепления диодного моста. Если лампа загорелась, «пробит» один или несколько положительных диодов.

3. Проверка отрицательных диодов.

Вариант первый (мультиметром).

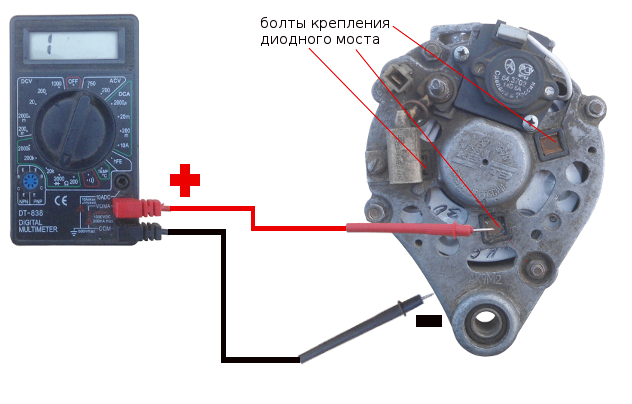

Соединяем положительный щуп мультиметра с одним из болтов крепления диодного моста. Отрицательный прижимаем к корпусу генератора. Сопротивление стремится к бесконечности – диодный мост исправен.

Вариант второй (контрольной лампой).

Соединяем плюс АКБ через контрольную лампу с одним из болтов крепления диодного моста. Минус от АКБ подаем на корпус генератора. Лампочка загорелась – отрицательные диоды неисправны, нет – все в порядке.

4. Проверка дополнительных диодов.

Прижимаем положительный щуп мультиметра в режиме омметра к выводу 61 генератора. Отрицательный прижимаем к одному из болтов крепления диодного моста. Сопротивление стремится к бесконечности – дополнительные диоды исправны.

Соединяем плюс АКБ через контрольную лампу с выводом 61 генератора. Минус от АКБ подаем к одному из болтов крепления диодного моста. Лампочка загорелась – дополнительные диоды неисправны, нет – все в порядке.

Примечания и дополнения

— Более подробная проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 проводится на специальном стенде и при помощи осоциллографа.

— Если есть необходимость более конкретно выяснить причину неисправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099, то необходимо снять генератор с двигателя, разобрать его и проверить каждый из диодов. См. статью на сайте: «Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)».
