Как проверить инжекторные форсунки без снятия с мотора

Как почистить форсунки, не снимая их с двигателя?

Обычно, самой распространенной проблемой ТФ является их неправильная или несвоевременная чистка, в результате чего они забиваются. Выделяют три вида очистки:

Чтобы очистить форсунки не снимая их, обычно достаточно выбрать и залить в топливный бак химический состав, который способен нормализовать работу. Периодически советуют разгонять мотор до высоких оборотов и скорости 110–140 км/час на ровных участках дороги. При прохождении дистанции в 10–25 км в таком режиме, в системе происходит «самоочистка» под нагрузкой.

Тем не менее подобные способы эффективны только при небольших загрязнениях. Большие очаги поражения необходимо устранять посредством ультразвука или под высоким давлением. А чтобы не допустить такого, промывать ТФ необходимо каждые 40–50 тысяч км пробега.

Ознакомиться наглядно с техникой проверки форсунок своими руками можно на видео:

Признаки неисправности форсунки

Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:

• нестабильная работа двигателя на холостом ходу;
• двигатель троит, то есть у него не работает один из цилиндров;
• существенно выросло потребление топлива;
• холодный двигатель плохо запускается;
• рывки при движении после нажатия на педаль газа;
• утрата динамики, особенно при резких ускорениях.

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Общие сведения

Не секрет, что большинство современных водителей еще на этапе автошколы уделяют слишком мало времени изучению общих принципов работы узлов и агрегатов автомобиля или вообще игнорируют эту часть курса обучения. В связи с этим для многих будет актуальной тема данной статьи.

Итак, форсунка, или как ее еще называют инжектор — это часть системы впрыска инжекторных бензиновых и дизельных двигателей. Задачей устройства является распыл топлива для образования топливно-воздушной смеси во впускном коллекторе или камере сгорания. По способам впрыска различают четыре типа форсунок: механические, электромагнитные, пьезоэлектрические, гидравлические. Однако общие принципы работы  и принципиальное устройство для всех видов остается одинаковым.

В верхнюю часть форсунки под определенным давлением поступает горючее. Оно проходит через внутренний канал и затем при открытии клапана распыляется через выпускное отверстие. Чем лучше распыление, тем однороднее и качественнее получается топливно-воздушная смесь. В процессе работы отверстие постепенно зарастает различными смолистыми отложениями, в результате чего распыление происходит хуже.

Вместо тумана получаются струйки, которые очень плохо смешиваются с воздухом. В итоге двигатель начинает работать с перебоями. Чтобы возобновить нормальную работу форсунок, нужно вернуть выпускным отверстиям их первоначальную пропускную способность. В особо запущенных случаях для удаления отложений, которые могут полностью перекрыть выпускное отверстие, применяется чистка форсунок ультразвуком. Эта процедура возможна при наличии специального оборудования и стоит довольно дорого. Поэтому даже в автосервисах предлагают промывку форсунок и другие способы их очистки, которые вполне доступны и в домашне-гаражных условиях.

Как определить, что форсунки нужно чистить

Вообще, специалисты советуют проводить эту операцию через каждые 30 000 километров пробега. Особенно с учетом качества топлива на отечественных автозаправках. Вот основные признаки того, что форсунки засорились:

• затруднен запуск двигателя;
• сильная вибрация авто после запуска мотора;
• неустойчивая работа на холостых оборотах;
• теряется мощность двигателя, ухудшается приемистость;
• повышенный расход топлива;
• неполадки в работе двигателя во время разгона;

Подобные симптомы появляются не сразу, прогрессируют постепенно и отчетливо заметны тогда, когда средний пробег уже начал достигать отметки около 100 000 километров. Однако чем хуже качество топлива и общее состояние системы питания, тем раньше это произойдет.

«Симптомы» проблем с инжектором и форсунками

Каждый автолюбитель знает, что двигатель автомобиля является очень сложным агрегатом, в работе составляющих его элементов важна максимальная точность и корректность. Диагностировать проблему, особенно в современных и очень технологичных силовых агрегатах, очень сложно. Например, в случае с тяжелым запуском двигателя или повышении расхода можно сразу подумать на неисправность форсунок, а на самом деле нужна всего лишь замена свечей зажигания.

Проверка форсунок на стенде

О проблемах с форсунками могут свидетельствовать такие факторы:

• рывки при передвижении в автомобиле;
• отсутствие нормальной динамики разгона;
• троение и повышенная вибрация в силовом агрегате при разгоне или переключении передач, торможении;
• повышенный расход топлива;
• появление дыма темного цвета из выхлопной трубы.

Внешний вид

При появлении первых признаков нужно начать с проверки форсунок силового агрегата. В противном случае, если вовремя не предпринять необходимых действий, может случиться крупная поломка или аварийная ситуация, когда при повышенной нагрузке на мотор он может отказать.

Процесс проверки топливных форсунок

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

• наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
• явные провалы и потеря динамики при попытках резкого ускорения;
• машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Профилактическая очистка

При выявлении необходимости очистки инжектора в первую очередь проводят профилактику без снятия с двигателя. Существует два метода для выполнения таких работ:

• самоочистка;
• использование присадок к топливу для очистки форсунок.

Самоочистку водители выполняют самостоятельно. Для этого разгоняют авто до скорости 120-130 км/час и проезжают 10-15 км. При отсутствии такой возможности, дают поработать двигателю на повышенных оборотах (4000-5000 об/мин) в течение 7-10 минут. Этот метод очистки рекомендуют использовать 1 раз в месяц или реже (в зависимости от пробега).

При использовании специальных присадок необходимо ознакомиться с инструкцией производителя о методике применения этого химического препарата. Обычно рекомендуют залить присадку в топливный бак, максимально его «выкатать» до опустошения, а затем дозаправлять транспортное средство. Такую очистку рекомендуют проводить каждые 40-50 тыс. км пробега, независимо от наличия или отсутствия повода – для профилактики.

Периодическая самоочистка и применение химпрепаратов позволят поддерживать инжекторные форсунки в надлежащем техническом состоянии при любых от нагрузках и условиях. Своевременное проведение таких мероприятий способствует безостановочной работе топливной системы как дизелей, так и бензиновых двигателей.

Как проверить, что форсунки льют в цилиндр?

Инжектор может лить в цилиндр как в бензиновых, так и в дизельных двигателях. Чтобы обеспечить мотору стабильную и бесперебойную работу, инжектор должен четко отмерять и своевременно впрыскивать порцию топлива в камеру сгорания. Льющий в цилиндр инжектор снижает КПД распыла горючего (нарушается форма факела). Также появляется черный или серый дым, повышается расход топлива и снижается мощность двигателя. Сам мотор заводится с трудом. Проверить детали впрыска можно несколькими способами.

1. Проверка инжектора без снятия.

Это самый простой способ, позволяющий быстро проверить форсунки, не снимая их. Основным критерием здесь является звук, издаваемый работающим двигателем. При наличии высокочастотного приглушенного шума, доносящегося из-под капота, скорее всего, одна из форсунок неисправна или льет в цилиндр и нуждается в чистке.

2. Проверка питания.

В случае проблем с запуском двигателя и при безотказной работе инжектора желательно также провести диагностику подачи питания. Порядок действий здесь следующий:

• отключение колодки от инжектора;
• подключение к аккумулятору двух проводов, одновременно соединяемых с элементами впрыска;
• запуск двигателя и наблюдение за пропуском топлива или его отсутствием.

По результатам наблюдения можно сделать вывод:

• вытекающее топливо говорит о неисправности электрической цепи автомобиля;
• отсутствие подтекания означает, что проблем нет.

3. Диагностика с помощью омметра.

В данном случае для проверки используется омметр.

Этим способом определяются неисправности инжектора (в частности, когда он льет в цилиндр) по измерению его сопротивления. Происходит это в несколько этапов:

• Для конкретного автомобиля узнается стандартное значение сопротивления на форсунке. К примеру, у ВАЗ это значение составляет 11–15 Ом, у иномарок же оно может отличаться как в большую, так и в меньшую сторону.
• Система обесточивается, для чего с АКБ снимается клемма.
• С помощью тонкой отвертки с элемента впрыска снимается электроразъем. Для этого достаточно отстегнуть специальный зажим, расположенный на колодке.
• К элементам впрыска подсоединяются провода измерительного прибора, производятся замеры.

Путем таких измерений определяются текущие значения сопротивления и сравниваются с паспортными. При обнаружении отклонения неисправный элемент необходимо снять и заменить на новый. Затем операция по проверке сопротивления повторяется. При этом нужно оценить работу самого двигателя. Его характеристики должны поменяться в случае правильно выполненных действий.

4. Проверка инжектора на рампе.

В этом случае снимается вся топливная рейка, а форсунки, льющие в цилиндр, отсоединяют единым блоком вместе с рампой. Контакты электрической цепи, снятые во время демонтажа, затем снова подключаются к рампе. Также на аккумулятор обратно накидывается снятая ранее клемма «-».

Дальнейший порядок действий:

• Рампу размещают на двигателе таким образом, чтобы была возможность поставить под форсунки емкость со шкалой.
• К рампе подсоединяют шланги для подачи топлива, надежно зафиксировав их концы.
• Двигатель заводится стартером. Рекомендуется для этого привлечь помощника.
• Пока помощник запускает стартер, проверяется КПД работы инжектора. Топливо при этом должно равномерно поступать на все форсунки.
• Двигатель глушится, после чего анализируется уровень топлива в емкостях под инжектором. В норме этот уровень должен быть одинаковым.

Подписывайтесь, комментируйте, ставьте лайки!

Полезные материалы про авто здесь!

Диагностика неисправностей

Открытием/закрытием электромагнитных форсунок занимается электронный блок управления. В более старых моделях автомобилей установлены механические модели, которые открываются за счет повышения давления в системе.

Одним из простых способов для контроля их работоспособности является проверка на слух. Во время работы неисправного мотора на холостых оборотах должен слышаться приглушенный слегка звук на высоких частотах. Его еще можно назвать глухим и звенящим. Данная система нуждается в обязательной чистке любым удобным способом.

Необходимо проконтролировать целостность проводки, которая подходит к тестируемому узлу. Это делается визуально или при помощи тестера, настроенного на определение сопротивление.

Для выяснения проблемной детали заводится двигатель, открывается капот, а затем поочередно разъединяют/соединяют проводку к каждому инжектору. Когда откидывается рабочая форсунка, то это сказывается определенным образом на работе двигателя. Дефектная деталь при отключении практически никак не повлияет на текущий процесс.

Проверить форсунки в домашних условиях удастся после снятия топливной рамы. После этого соединяем колодку кабелей к жгуту рамы. Топливные трубы надо соединяем друг с другом, а гаечным ключом затягиваем штуцеры.

Под каждую из форсунок устанавливается мерная емкость, а стартером помощник запускает мотор на 10…15 секунд. Со стороны двигателя проводим мониторинг работы каждой форсунки. Выход топлива должен быть в каждом случае равномерным, а также объем жидкости во всех случаях также обязан быть равным.

После выключения зажигания отверстие должно плотно быть закрыто, никакие потеки в таком случае не допускаются. В противном случае протекание говорит также и о проблемах с электрической цепью.

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

• наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
• явные провалы и потеря динамики при попытках резкого ускорения;
• машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Проверка питания на форсунках

В случае если водителем отмечается исправная работа всех форсунок, но при включении зажигания инжектор отказывается работать, то имеет смысл проверить подачу импульса на форсунки.

Чтобы правильно произвести проверку необходимо отсоединить колодку от инжектора и подготовить два провода для их подключения к аккумулятору. Вторые контакты подсоединяют к форсункам.

Далее после завершения подготовки, включают зажигание и проводят анализ вытекания топлива. Главная задача – зафиксировать наличие или отсутствие протечки. В результате – если топливо вытекает то, можно говорить о проблемах работы всей электрической цепи. Если же утечка не наблюдается, то система работает исправно.

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Способы промывания

Для промывки инжектора существуют два решения как почистить форсунки:

• ультразвуковая процедура на специальном стенде;
• использование жидкости.

В первом варианте исключаются керамические, старые и сильно грязные форсунки, поскольку существует угроза их повреждения. Отдельно после такой процедуры стоит произвести замену микрофильтра и уплотнительных колец. Такие детали стоят недешево.

Второй вариант предусматривает промывку форсунок без снятия с двигателя. Данный метод помогает экономить средства.

Процедура промывки

Для проведения качественной промывки следует иметь второй бензонасос, емкость для чистящей жидкости, шланг и собственно средство для чистки инжекторов.

Добавление промывки непосредственно в бак недостаточно эффективно. Следует аккуратно снять шланги и приготовить временную систему питания.

Такая система, при подаче жидкости к форсункам выполняет роль топливного насоса, но вместо бензина подает приготовленный раствор. Для создания системы в пластиковую бутылку наливается очиститель. Расчет необходимого количества связан с объемом двигателя. Шаблон — агрегат на 2,5 л, для которого используют литр жидкости. При большем объеме количество раствора увеличивают на 100 грамм для каждых 0,5 л агрегата.

В промывку заливают бензин. Его берут в два раза меньше от общего объема жидкости. На бутылку надевается шланг и фиксируется хомутом. В него вставляется приготовленный бензонасос. Мотор запускается и прогревается до рабочего состояния. Далее из бензонасоса вынимается предохранитель.

Производится повторный запуск двигателя. Этим обеспечивается сброс давления из топливной системы. Затем снимается шланг, при помощи которого бензин подается к инжектору. Именно на его место закрепляется бутылка топливной системы. Включенный бензонасос прокачивает жидкость.

После пятиминутной работы двигателя ему дают отдохнуть. Этого времени достаточно, чтоб растворить отложения на форсунках. На следующем этапе мотор работает в течение получаса. После разборки системы двигатель должен поработать еще 10 минут. Остатки жидкости выгорают.

Оптимальной жидкостью для многих типов двигателя является LIQUI MOLY. Она хорошо подходит именно для промывки форсунок без снятия двигателя. Мягкое воздействие имеет недостаток — остается нагар на клапанах.

Любой нагар и отложения смол способна снять Wynn’s. Она довольно едкая и подходит для автомобилей 2000-х годов выпуска. Но для ее использования необходима проверка характеристик для конкретного авто, чтоб не нанести вред инжектору.

Мягкую и качественную чистку обеспечивает менее раскрученный бренд Carbon Clean.

А вот Лавр по своим характеристикам повторяет Wynn’s, но из-за высокой цены применяется намного реже, только стоит значительно дороже, поэтому применяется реже.

Результат чистки инжектора

В результате промывки увеличивается скорость впрыска.

Жидкость способна отслаивать образовавшиеся накопления смол, как с инжекторов, так и с клапанов. За 30 минут бесперебойной подачи раствора по системе впрыска в двигатель под давлением до четырех атмосфер, кроме выведения налета из инжектора и очистки стенок камеры сгорания обновится система впрыска.

Далее меняются свечи зажигания. Рекомендуется и одновременная замена масла.

Преимущества проведения промывки, не снимая двигателя, — это профилактика топливной рампы, нагар смывается с седел впускных клапанов. Кроме этого отложения удаляются со стенок цилиндра, поршня, повышается впускная-выпускная способность клапанов.

Простота в том, что такую промывку на инжекторном моторе можно делать в гаражных условиях.

Невзирая на то, что система питания двигателя от карбюратора ушла в прошлое, а ее место уверенно занял инжектор, старые проблемы остались «благодаря» качеству топлива. Только теперь приходится очищать от грязи форсунки, а не жиклеры. Если обратиться в автомастерскую, то за процедуру ультразвуковой прочистки вместе с разборкой узла с вас возьмут приличные деньги. Чтобы сэкономить на данной услуге, нужно разобраться, как своими руками промыть форсунки прямо на автомобиле в собственном гараже, не пользуясь дорогостоящим оборудованием.

Особенности веерных форсунок стеклоомывателей

Поскольку стандартные форсунки устраивают не всех, поскольку работают они местами хуже и менее эффективно, достойной альтернативой выступает веерная форсунка.

Чтобы понять нюансы настройки и очистки, сначала нужно разобраться, как устроена эта форсунка и за счёт чего достигается лучшая эффективность работы при очистке лобового стекла автотранспортного средства.

Большинство автопроизводителей уже изначально в базовых и простейших комплектациях оснащают свои машины именно веерными форсунками. Конструктивно они отличаются от стандартных элементов, где используется 2-3 отдельные струи. В случае с веерной форсункой предусматривает распыление в виде большого фронта, состоящего из мелких капель жидкости. Это позволяет покрывать сразу внушительную площадь ветрового стекла.

Классические двухструйные жиклеры уступают веерным аналогом в качестве и площади покрытия жидкостью стеклоомывателя.

Главной отличительной особенностью выступает именно способ подачи жидкости. Обычные струйные системы подают по 2-3 отдельные струи. Для этих целей используются специальные подающие сопла. Конструкция веерной форсунки позволяет одновременно обработать жидкостью большой участок лобового стекла. Внешне это выглядит так, словно раскрывается веер. Отсюда и соответствующее название устройства.

Не стоит делать поспешных выводов. Чтобы решить, нужны вам такие форсунки или нет, следует разобраться в их сильных и слабых сторонах.

Проверка форсунок на работоспособность на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Хотите узнать как проверить работает топливная форсунка или же нет? Если хотите то в таком случае при помощи вот этой статьи, вы сможете узнать для себя как правильно нужно проверять топливную форсунку на работоспособность. Проверка форсунки будет производится на инжекторных автомобилях «Самарского» семейства.

• Проверка форсунок на работоспособность
• Проверка подачи питания на форсунки
• Проверка сопротивления обмоток форсунки
• Дополнительные видео материалы

Когда нужно проверять форсунки на работоспособность? Они подлежат проверки, если:

• Вы начали замечать то что из выхлопной трубы вашего автомобиля, стали выходить более токсичные вещества.
• Еще при неисправностях форсунок работа двигателя на холостом ходу нарушается, то есть он может начать неустойчиво работать, холостые обороты могут так же плавать и ко всему этому обороты двигателя могут увеличиться при его работе на всё том же холостом ходу.
• А так же из-за неисправных форсунок, машина будет хуже ехать.
• К этой проблеме может так же добавиться, плохое запускание двигателя и повышенный расход топлива.

Проверка всех форсунок на работоспособность:

Примечание! Работу по проверки форсунок, легче будет выполнить с помощником но можно и одному!

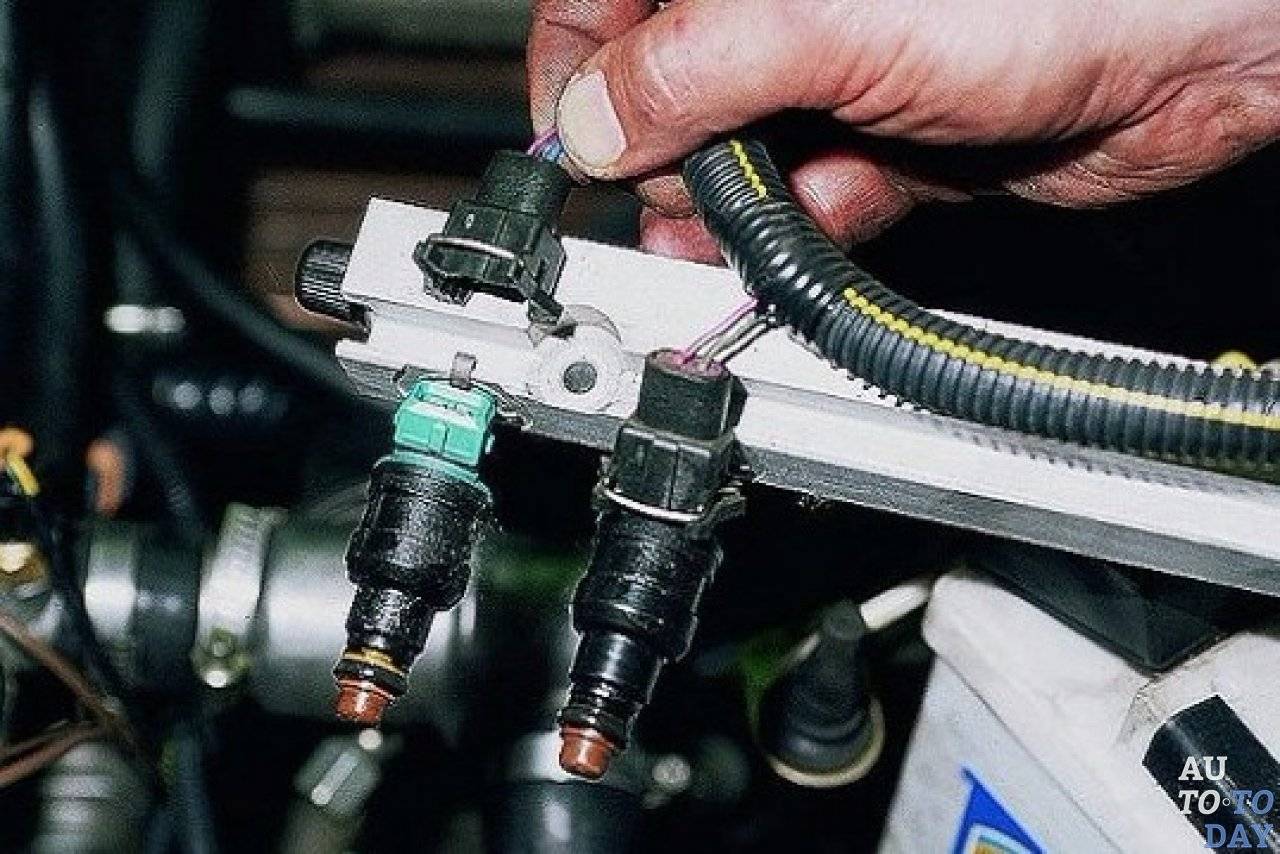

1) Сперва для их проверки, вам придется снять топливную рампу с установленными на ней форсунками, с автомобиля. (Как правильно снять рампу, см. в статье: «Замена топливной рампы»)

2) Когда рампа будет снята и выведена из неудобного положения, подсоедините между собой колодку проводов и жгут рампы.

Примечание! После соединения колодки и жгута проводов, оденьте на аккумуляторную батарею клему «-», если она ранее снималась!

3) Далее опять же подсоедините между собой обе топливных трубки и после чего заверните при помощи гаечного ключа штуцеры которые их крепят.

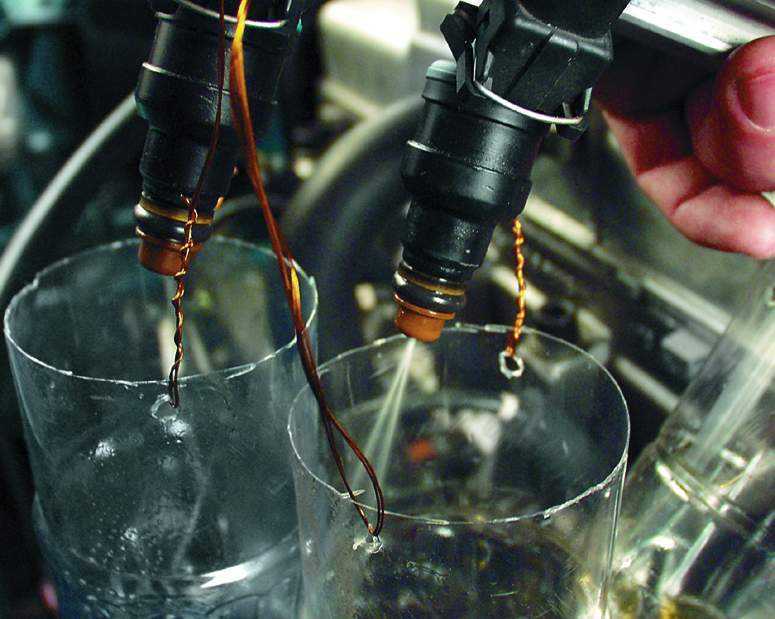

4) Теперь подставьте под каждую форсунку по четыре мерных стакана или же если у вас таких нет, то в таком случае подставьте под них любую емкость на которой будет присутствовать мерная шакала.

Примечание! В то время пока вы будете держать на руках топливную рампу с подставленными под ней мерными стаканами, второй человек в это время пусть провернет двигатель стартером!

5) После того как ваш помощник провернет двигатель стартером, вы в это время следите за тем что бы все форсунки хорошо работали. А так же еще смотрите за тем, что бы из распылительной части форсунки топливо шло ровно без отклонений и в четыре струи, Как показано на рисунке ниже:

Примечание! После того как мерные стакана до необходимого вам уровня наполняться, попросите помощника выключить зажигание, а вы в это время просмотрите все мерные стаканы и убедитесь то что количества топлива в них совпадает. При несовпадении количества топлива, это будет говорить о том что какая то из всех четырех форсунок неисправна и она требует замены. (Как заменить форсунку, вы сможете прочесть в статье: «Замена топливных форсунок»). Еще в некоторых случаях форсунку можно будет просто прочистить и работа двигателя так же придет в норму! (Как прочистить от грязи топливную форсунку, см. в статье: «Чистка форсунок»)

6) Когда зажигание будет выключено, внимательно осмотрите все четыре форсунки на наличие дефектов.

Примечание! При выключенном зажигании, из распылительной части форсунок не должно быть заметно различных подтеков топлива, потому что это говорит о том что топливная форсунка не герметична и она требует замены!

Проверка подачи питания на форсунки:

Проверку нужно производить в том случае, если какая либо форсунка после включения зажигания вообще не работает.

1) Сперва от нужной для вас форсунки отсоедините колодку проводов.

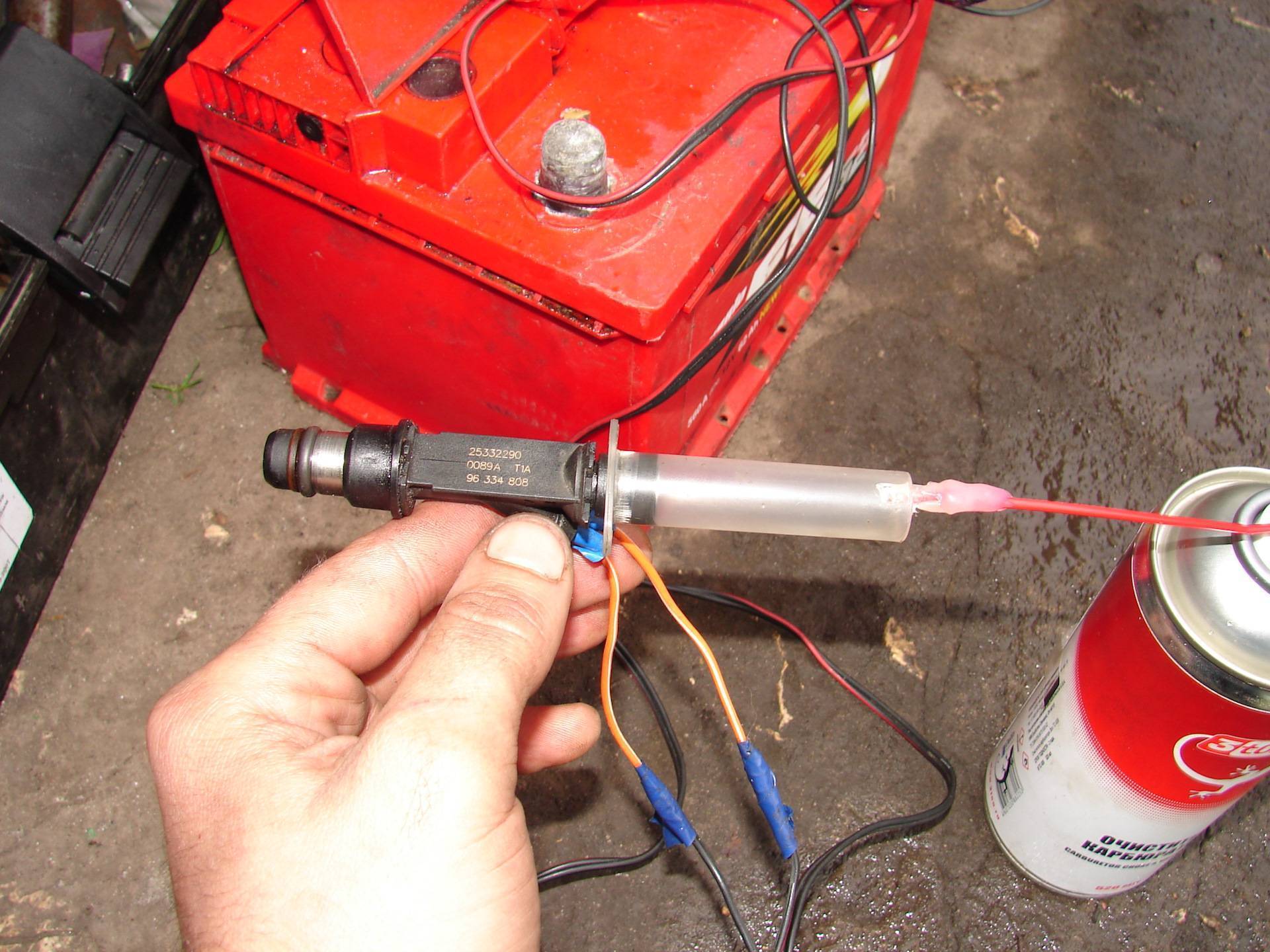

2) После отсоединения колодки, к аккумуляторной батареи подсоедините два кончика проводов а другим кончиком этих проводов коснитесь контактов форсунки, и после чего включите зажигание.

Примечание! В том случае если форсунка начнет распылять топливо, то значит у вас присутствует неисправность в электрической цепи этой форсунки!

Проверка сопротивления обмоток форсунки:

1) Для этого сперва скиньте клему «-» с аккумулятора, и после чего отсоедините от самой форсунки колодку с проводами.

2) Далее к электрическому разъему топливной форсунки, подсоедините контакты «омметра» и проверьте какое сопротивление он показывает.

Примечание! Что бы топливная форсунка работала правильно, то в таком случае «омметр» должен показывать сопротивление в 11–15 Ом. Если сопротивление будет выше или же ниже, тогда замените форсунку!

Дополнительные видео материалы: Чуть ниже мы специально для вас подготовили небольшой видео-ролик.

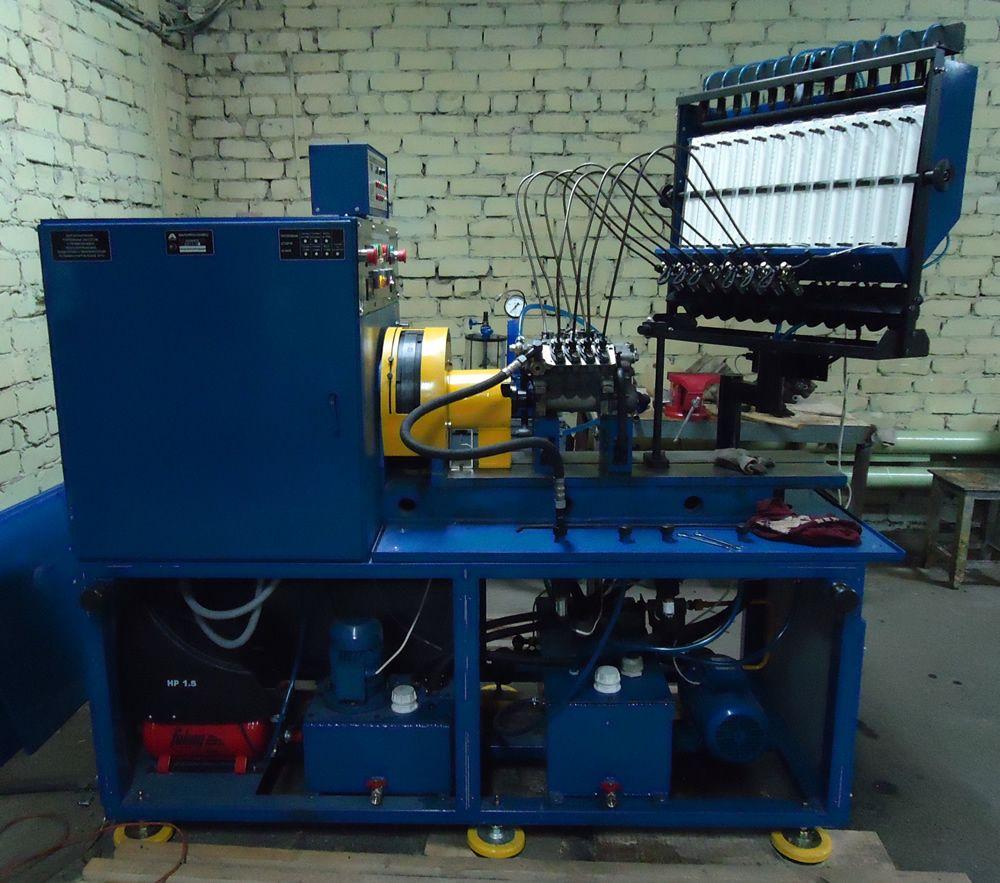

Стенд для диагностики форсунок

Современные станции технического обслуживания всегда оснащены стендами для диагностики и очистки форсунок. Этот метод предполагает снятие топливной рампы и форсунок с автомобиля. На таких стендах проходит полная диагностика: проверка подачи питания, измерение электрического сопротивления, проверяется производительность диагностируемых форсунок. Некоторые самостоятельно конструируют подобные стенды.

Следите за состоянием форсунок, вовремя меняйте топливные фильтры, заправляйтесь качественным топливом и на проверенных заправках, проходите вовремя ТО и у вас не будет проблем с топливной системой.

Предыдущая запись Инструкция CONSULT-III plus
Следующая запись Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка

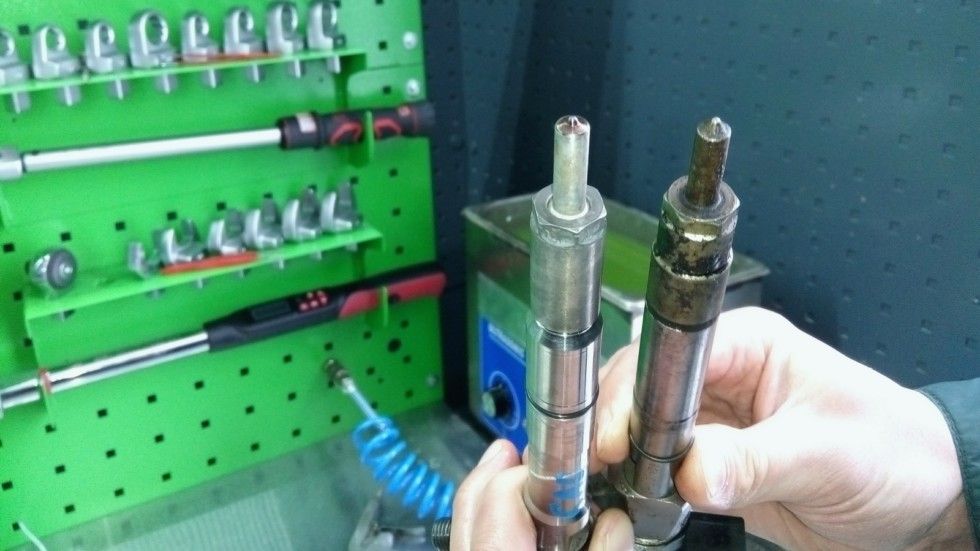

Причины загрязнения

Прежде чем чистить распылители, необходимо понять, почему происходит загрязнение. Тем самым внимательные автовладельцы смогут исключить ряд провоцирующих факторов, или хотя бы свести к минимуму их воздействие на дизельные форсунки.

При активной эксплуатации дизельного мотора водителю приходится часто посещать АЗС. Но качество солярки у нас далеко не идеальное. Кто-то изначально предлагает низкосортное горючее, другие его разбавляют, использовать разные присадки и прочие методы удешевления.

Форсунки и так находятся под постоянной нагрузкой из-за температуры и высокого давления. Добавив сюда воздействие низкокачественной солярки, получится губительная смесь даже для самых дорогих распылителей.

Когда солярка сгорает, это приводит к постепенному образованию нагара. Именно он оседает на поверхности форсунки, препятствуя её нормальной работе. Параллельно нарушается подача горючего.

Есть категория автомобилистов, которые вовсе игнорируют рекомендации по периодической промывке даже самыми простыми способами. Если придерживаться такой позиции в отношении своего дизельного двигателя, есть высокая вероятность деформации некоторых компонентов форсунок. Как результат, топливо будет подаваться хуже и не в полном объёме, упадёт эффективность мотора и возрастёт расход.

Низкое качество горючего считается самой основной причиной постепенного загрязнения распылителей солярки. Чем хуже состав, тем быстрее форсунки придут в состояние негодности.

Сравнение чистой и грязной форсунок

Да, нынешние конструкции форсунок, которые стали электромагнитными, обладают улучшенными характеристиками и имеют повышенную стойкость к нагару. Но и они не могут противостоять провоцирующим факторам.

Совокупность негативных воздействий, таких как температура, давление и низкое качество топлива, постепенно появляется продукт механической выработки и слой отложений в виде нагара. Когда горячий мотор выключается, все системы перестают работать. А вот остатки солярки всё равно продолжают оседать или налипать на рабочие компоненты распылителя. Постепенно это приводит к появлению достаточно толстого слоя, внешне напоминающего лаковое покрытие.

Подобный налёт негативно воздействует на каналы, через которые проходит топливо. Если на форсунку налипнет слой в 5 мкм толщиной, пропускная способность упадёт примерно на 25%. И чем больше будет образовываться слой, тем хуже начнёт работать дизельный двигатель.

Всё это прямо указывает на то, что требуется периодически чистить форсунки. Пусть даже и с помощью специалистов, за услуги которых требуется заплатить деньги. Это будет всё равно дешевле, нежели ремонт двигателя, обусловленный сильным засорением и износом распылителей топлива.

Чем чаще эксплуатируется машина и чем более низкокачественное топливо заливается, тем регулярнее рекомендуется проводить чистку. Дополнительным мероприятием по защите от загрязнения считается установка фильтрующих элементов. Их ставят непосредственно в самой топливной магистрали дизельного мотора, либо же в форсунке.

Почему засорились

Самое неприятно в этом случае, что засорение происходит медленно и постепенно, заметить ухудшение в работе двигателя получится далеко не сразу. В процессе работы засорение происходит неизбежно, раньше или позже, на это влияет качество топлива, работа фильтров, качество настройки впрыска и прочие факторы. После остановки мотора происходит оседание растворенного в топливе «мусора» внутри форсунок.

Далеко не все осевшие частицы при запуске попадают в камеры сгорания, часть из них прилипает к стенкам форсунки и остается в ней. Способствуют такому налипанию частые короткие поездки, когда мотор как следует не прогревается, количество отложений возрастает. Поэтому, как только заметили, следует выполнять очистку форсунок, не дожидаясь момента, когда промывка окажется бессильна.

Признаки неисправности форсунок

Наиболее частыми признаками нарушения функциональности элементов впрыска топлива являются:

• Нестабильная работа мотора в режиме холостого хода.
• Увеличение потребления горючего.
• Черный дым из выхлопной трубы.
• Потеря мощности.
• Детонация в глушителе.

При поломках форсунок часто возникают сложности с запуском движка. Проблема может проявляться как на горячем двигателе, так и на холодном силовом агрегате.

Перечисленные технические проблемы могут наблюдаться и при иных поломках двигателя, поэтому прежде чем приступить к диагностическим работам не лишним будет проверить систему зажигания и подачи топлива. Наличие ошибок на приборной панели также позволит существенно упростить поиск причины нестандартной работы двигателя.

Признаки неисправности форсунок ВАЗ 2112 16 клапанов

Владельцы отечественных автомобилей с инжекторным двигателем могут также сталкиваться с необходимостью срочного ремонта автомобиля из-за неисправности системы прямого впрыска топлива в цилиндры. В частности, форсунки инжектора ВАЗ 2112 могут выходить из строя раньше срока, поэтому своевременное выявление неисправности позволит постоянно поддерживать авто в хорошем техническом состоянии. На неисправность форсунок этой модели транспортного средства могут указывать следующие симптомы:

• «Плавающие» обороты в режиме холостого хода.
• Увеличение расхода топлива.
• Двигатель запускается с трудом (особенно в непрогретом состоянии).
• Наличие черного дыма из выхлопной трубы.
• Нестабильная работа мотора.

Рывки автомобиля при попытке ускориться также являются характерным признаком неисправности форсунок.

Определение поломки на слух

Большинство опытных водителей могут попробовать определить работу форсунок даже на слух. Новичкам не рекомендуется пользоваться подобным методом в силу отсутствия опыта.

Чтобы попробовать диагностировать форсунки на слух, не снимая с двигателя, потребуется, в идеале, стетоскоп, или небольшая тонкая доска. Одну сторону дощечки необходимо плотно прижать к обследуемой ТФ, ухом прикладываемся к другой стороне.

При исправной работе, форсунка не издает никаких сторонних звуков, не выделяет вибрации, а исключительно четко генерирует ритмичные щелчки. В случае если доносятся неравномерные шумы или стуки, то можно сделать вывод, что форсунка засорена. Степень повреждения определяется громкостью и частотой нехарактерного шума.

Автомобилисты с большим стажем могут при анализе обходиться и без пластины. Если неисправность существует, то из области двигателя будет исходить приглушенный высокочастотный звук, очень напоминающий писк. Если он непрерывно доносится при работающем моторе, то топливные форсунки необходимо исследовать на рампе или стенде.
