Как проверить лямбда-зонд на работоспособность

Существует несколько способов проверить лямбда-зонд на исправность. Самый простой и поверхностный — тщательный осмотр устройства, самый сложный — диагностика при помощи специального оборудования.

Внешний осмотр датчика

Итак, внешнее изучение кислородного датчика будет состоять из нескольких шагов:

1. Проверить внешнюю часть, которая находится вне катализатора. Не должно быть оплавленных участков, обрывов или замкнутых контактов.
2. Выкрутить датчик из катализатора и изучить нижнюю часть, обычно спрятанную в катализаторе. Пятна сажи на ней говорят о том, что топливо слишком концентрировано, двигатель и клапаны близки к износу или в выхлопной системе произошла утечка. Отложения серого цвета сигнализируют о высоком содержании свинца в топливе.

Проверка лямбда-зонда мультиметром (тестером)

Потребуется вольтметр, омметр или мультиметр, в котором объединяются оба эти устройства. Если используется последний, его нужно перевести в режим замера сопротивления. Чтобы испытать нагреватель датчика, необходимо:

1. Вывести из колодки датчика контакты 3 и 4 разъёма (стандартно это белый и коричневый провода).
2. Подсоединить контакты к выходам тестера и измерить сопротивление.

Показатели могут быть разными, обычно они варьируются в пределах 2–10 Ом. Цифра более 5 Ом говорит об отличной работоспособности датчика. Если сопротивление вообще не выводится на дисплей, это говорит о том, что в нагревателе лямбда-зонда порвался провод и требуется немедленная замена.

Прогрев зонда

Кроме того, мультиметром можно проверить восприимчивость наконечника кислородного датчика. Для этого нужно завести машину и прогреть мотор до 70–80oC. Последующий алгоритм будет таким:

1. Довести мотор до 3000 оборотов в минуту и зафиксировать этот показатель на 2–3 минуты, пока датчик не прогреется.
2. Минусовой щуп мультиметра подсоединить к массе машины, другой состыковать с выходом датчика.
3. Изучить данные на тестере: они должны варьироваться от 0,2 до 1 В и меняться 10 раз в секунду.
4. Надавить педаль газа в пол и резко отпустить её. Исправный датчик выдаст значение в 1 В, после чего резко упадёт до ноля. Если цифры на дисплее не меняются при действиях с педалью и показывают 0,4–0,5 В, датчик требует замены.

Если напряжения нет вовсе, стоит проверить проводку. Для этого нужно «прощупать» мультиметром все провода, соединяющие реле с выключателем зажигания.

Проверка осциллографом

Диагностика осциллографом будет более продуктивной, поскольку в этом случае можно зафиксировать промежуток времени, за которое меняется выходное напряжение. Нормальными считаются показатели ниже 120 мСек.

Итак, алгоритм проверки будет таким:

1. Найти сигнальный провод датчика и подключить к нему осциллограф. Затем нужно завести мотор и разогреть его до 60–70oC. Это нужно, чтобы прогреть датчик воздуха и дождаться от него обратной связи. В процессе подготовки на осциллографе уже появится сигнал о генерации небольшого тока (до 1 В).

2. Когда начнёт прогреваться лямбда-датчик, напряжение ещё немного вырастет. По мере прогрева до 300–400oC диаграмма приобретёт динамику.

3. Если на прогретом двигателе дойти до 2500–3000 оборотов, исправный датчик должен показать такую картину:
4. Если резко отпустить газ, смесь переходит в режим обогащения, а лямбда откликается таким образом:

В процессе проверки важно засечь, через какое время датчик переходит в рабочий режим, то есть когда на диаграмме появляется динамика. Также анализируется реакция на работу двигателя на 2000–3000 оборотов в минуту

Если после прогрева сигнал стабильно находится только в нижнем или только в верхнем положении, датчик придётся менять. Если сигнал напоминает плавную извилистую линию, как на картинке ниже, датчик сгорел или вышел из строя.

Проверка бортовой системой

Если в машине имеется ЭБУ, поиск неполадок можно существенно облегчить

Стоит обратить внимание на индикатор «Check Engine», который нередко предупреждает о проблемах с лямбда-зондом. Чтобы уточнить причину сигнала, достаточно подключить к бортовому компьютеру автосканер

К кислородному датчику будут относиться ошибки:

• P0130: датчик отправляет неверные данные;
• P0131: сигнал слишком слабый;
• P0132: сигнал слишком сильный;
• P0133: КД медленно реагирует;
• P0134: датчик вообще не даёт сигнала;
• P0135: нагреватель первого датчика не функционирует;
• P0136: произошло замыкание второго датчика;
• P0137: КД2 медленно реагирует;
• P0138: КД2 слишком быстро реагирует;
• P0140: разрыв в цепи КД2;
• P0141: нагреватель второго датчика неисправен;
• P1102: слабое сопротивление нагревателя КД;
• P1115: цепь повреждена, считать данные невозможно.

Симптомы неисправности

Основными признаками, свидетельствующими о поломке кислородного датчика, считаются:

• Повышенная токсичность выхлопных газов;
• Нестабильная, прерывистая разгонная динамика;
• Кратковременное включение лампы «CHECK ENGINE» при резком увеличении оборотов;
• Нестабильные, постоянно меняющиеся холостые обороты;
• Увеличение расхода топлива;
• Перегрев катализатора, сопровождающийся потрескивающими звуками в его зоне при заглушённом моторе;
• Постоянно горящий индикатор «CHECK ENGINE»;
• Беспричинная сигнализация бортового компьютера о переобогащённой ТВС.

Нужно иметь в виду, что все эти отклонения могут быть симптомами и других поломок.

Длительность службы лямбда-зонда примерно 60-130 тыс. км. Причинами сокращения срока службы и поломки устройства может стать:

• Применение при монтаже датчиков, не рассчитанных на высокие температуры герметиков (силиконовых);
• Некачественный бензин (повышенное содержание этила, свинца, тяжёлых металлов);
• Попадание масла в выхлопную систему в результате износа маслосъёмных колец или колпачков;
• Перегрев датчика в результате некорректно выставленного зажигания, переобогащённой ТВС;
• Множественные попытки завести мотор, приводящие к проникновению горючих смесей в систему выхлопа;
• Нестабильный контакт, замыкание на массу, обрыв выходного провода;
• Нарушение целостности конструкции датчика.

Статья в тему: Устанавливаем ксенон на авто своими руками

Кислородные датчики — видео

Это должен знать каждый владелец авто:Магнитный активатор экономитель топлива Вопрос экономии топлива автомобилей довольно актуальный в России, особенно в связи с высокими ценами на топливо и низкой эффективностью двигателей машин….

Хорошая акустика в машину Советы автомобилисту — подбираем достойную акустику для машины. В статье описываются типы автомобильных акустических систем, а также рассказывается о …

Парковочный радар с камерой Выбор и особенности парковочного радара. В статье рассказывается о типах парковочных радаров и некоторых особенностях. Приведены некоторые советы при покупке этого товара. С помощью камер…

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

1. Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
2. Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
3. Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
4. Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
5. Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
6. Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
7. При функционировании двигателя на любых оборотах могут появляться хлопки.
8. Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

1. На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
2. На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
3. На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

1. Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
2. Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
3. Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
4. Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
5. Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
6. Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Лямбда-зонд представляет собой датчик концентрации кислорода. Механизм позволяет оценить объём кислорода, который не успел сгореть. Устройство располагается в выпускном коллекторе перед катализатором. Сигнал этого датчика поступает в электронный блок управления системы впрыска топлива. Данный блок оптимизирует состав горючей смеси, контролируя подачу топлива в цилиндры двигателя. Необходимость в лямбда-зонде возникает из-за жёстких экологических норм, распространяемых на автомобили. Оптимальный состав смеси топлива и воздуха — 14,7 части воздуха и 1 часть топлива. Этим показателем обусловлена эффективность сгорания топливовоздушной смеси.

Устройство внешне не напоминает необходимую деталь, но довольно часто у автовладельцев возникают проблемы в двигателе

Поэтому важно знать, как проверить лямбда-зонд мультиметром

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно  датчик надо проверять.

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема. Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки

В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.

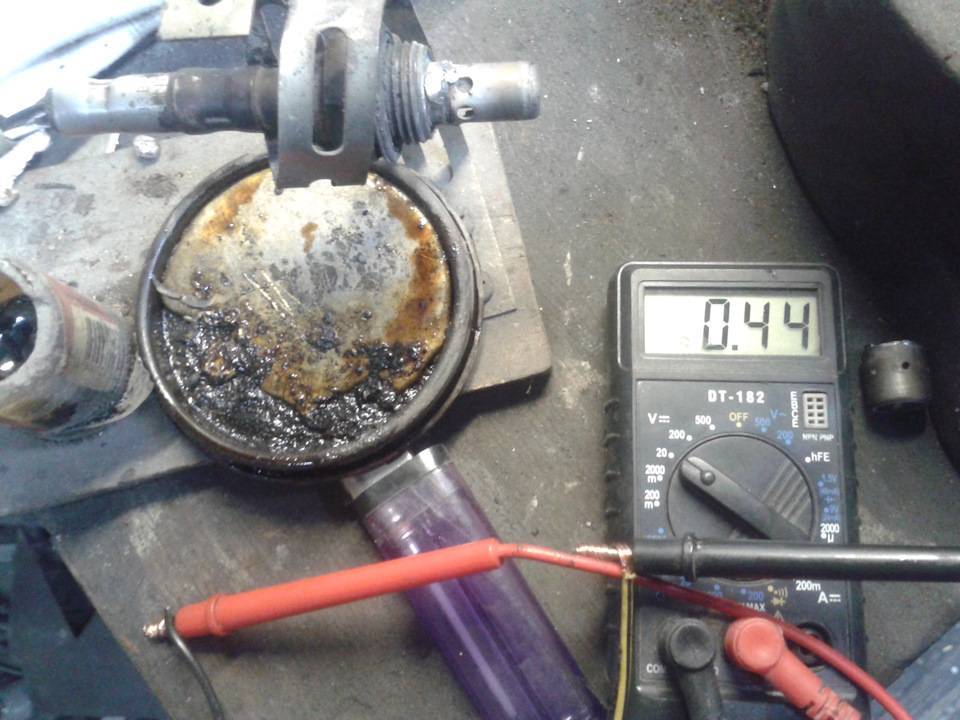

5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты. В противном случае в провод будет попадать влага и может развиваться коррозия.
