Как проверить стартер на работоспособность

Проверка стартера от аккумулятора

Проверить стартер, установленный на штатном месте, практически невозможно. Вы не будете уверены в истинной причине неисправности. Поэтому правильнее будет его снять. Тем более, что это совсем несложно сделать, на любом автомобиле. Перед демонтажем проверяем целостность проводки и чистоту контактов. В ряде случаев помогает банальная очистка и подтяжка клемм. Для полноты эксперимента, проверьте подводящую проводку. Напряжение на контактах соединительных кабелей должно быть таким же, как и на клеммах аккумулятора.

Прежде чем вы снимите весь узел, проверьте: может ли стартер разряжать аккумулятор. Для этого не обязательно подключать амперметр, и фиксировать ток утечки.

• Отсоедините силовые кабели от стартера
• Подключите мультиметр к аккумулятору, зафиксируйте значение напряжения (по возможности не включайте никакую нагрузку: внешнее освещение, мультимедиа, свет в салоне)
• Подключите силовые кабели к стартеру. Если утечек нет – напряжение на аккумуляторе не изменится. Если значение уменьшилось – есть проблема в схеме стартера.

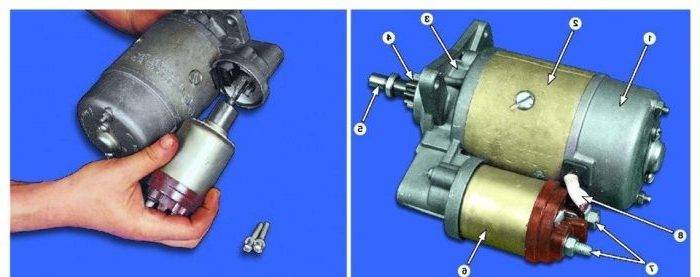

Если вы не знакомы с устройством стартера, внимательно изучите иллюстрацию. Тогда проще будет понять принцип работы узла.

Возможные причины поломок аккумулятора. Подробности в этом видео.

https://youtube.com/watch?v=nSp7c0ln4G0

Понятие и принцип работы реле стартера

Втягивающее или тяговое реле стартера необходимый атрибут каждого автомобиля. Оно работает в паре со стартером двигателя и выполняет важную функцию. В механизме запуска двигателя помимо реле стартера присутствуют шестерня и маховик. Именно посредством реле стартера шестерня и маховик зацепляются и в момент запуска выводиться из зацепления. Это необходимо для того, чтобы сам стартер работал правильно и служил долго.

Втягивающее реле стартера состоит из таких основным компонентов, как корпус реле, якорь, пружина, обмотки с электромагнитом и пара контактов.

Принцип работы реле стартера состоит в том, что при включении ключа зажигания образуется магнитное поле, которое перемещает якорь в корпус. Затем магнитное поле перестает действовать, однако катушка создает свое поле, не позволяющее якорю вернуться в исходное положение. Затем вместе с якорем перемещается шестерня бендикса, и наконец происходит его зацепление с маховиком.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

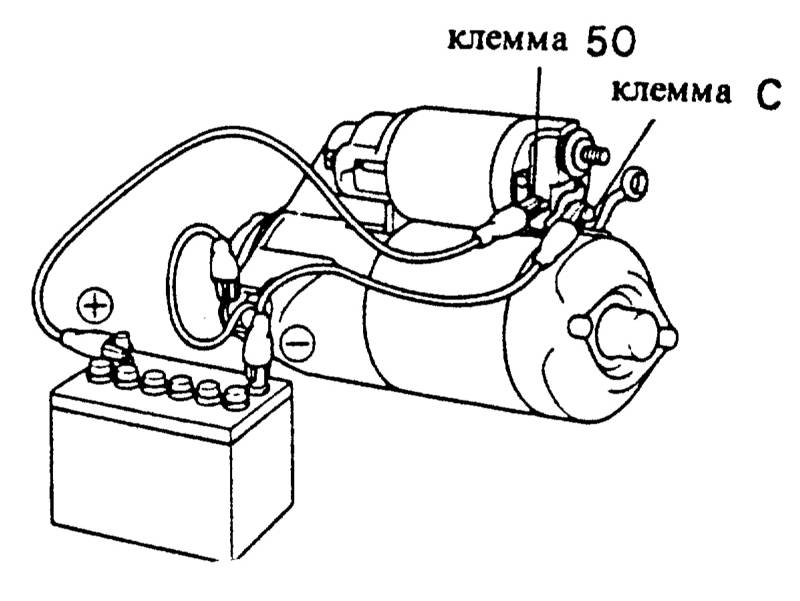

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

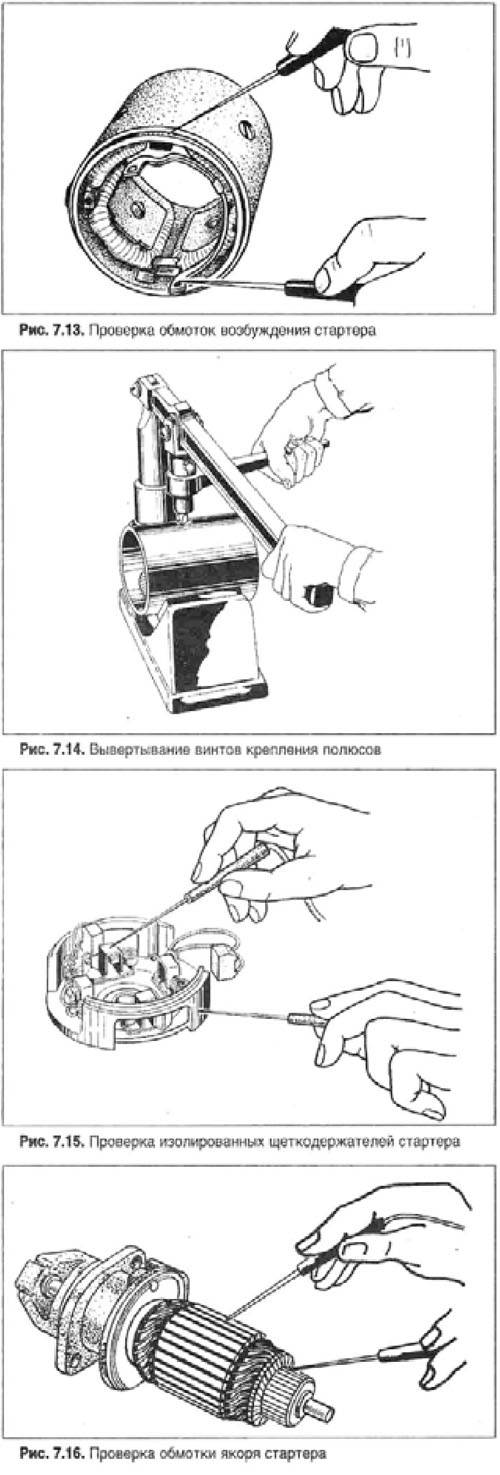

Как проверить Обмотку стартера

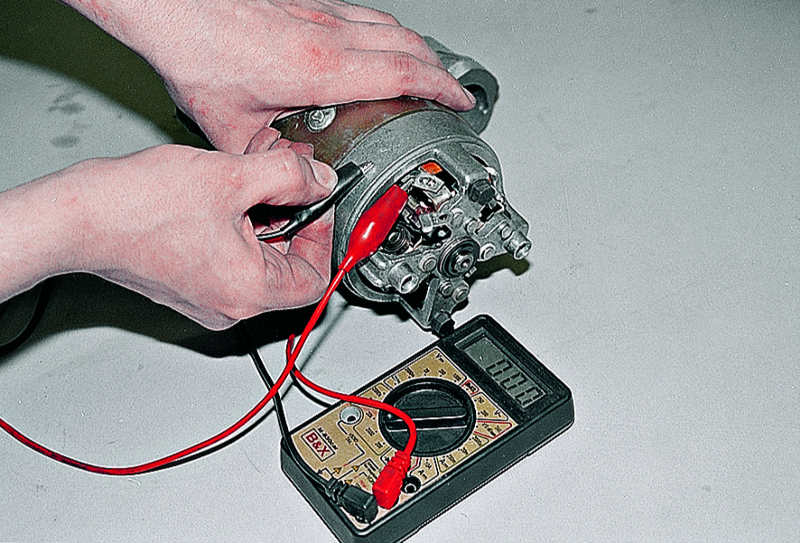

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Как проверить стартер в автомобиле на исправность

Стартер автомобиля предназначен для запуска силового агрегата. Данный элемент в процессе эксплуатации подвергается высокой нагрузке, поэтому его ресурс гораздо меньше, чем у мотора. Устройство может выйти из строя в самый неподходящий момент. Особенно опасность повышается в холодное время года, когда запустить силовой агрегат намного труднее, чем обычно. Чтобы не перейти в статус пешехода на пустынной дороге, нужно уметь контролировать работоспособность этого элемента. Своевременная диагностика способна повысить уверенность водителя в транспортном средстве.

Данная неполадка может быть связана с неправильным положением устройства. Для того чтобы исправить ситуацию, нужно подтянуть болты крепления к корпусу мотора

Принцип работы стартера очень простой. Как только автовладелец поворачивает ключ зажигания, втягивающее реле начинает цепляться за шестерни вала стартера. Из-за этого происходит замыкание контактов и образование искры, которая запускает коленчатый вал. После прокручивания двигатель приступает к работе. В процессе эксплуатации данный элемент изнашивается и терять свою работоспособность. Можно выделить основные признаки поломки оборудования – не работает тяговое реле, которое вращает якорь, стартер функционирует даже после включения мотора, не работает якорь на достаточном уровне.

Если двигатель работает, а стартер не выключается, нужно немедленно отключить зажигание. После этого водителю следует открыть крышку капота, отключить провод, который подходит к реле. Данная неполадка может быть связана с неправильным положением устройства. Для того чтобы исправить ситуацию, нужно подтянуть болты крепления к корпусу мотора. О поломке стартера могут говорить и провалы в напряжении. Данное явление проявляется в том, что при запуске двигателя лампочки бортовой сети начинают тускнеть, а напряжение снижается до 10 В. Вероятно, причиной такого явления является износ втулок. В результате это может привести к перегреву рабочей поверхности или разрушению деталей.

Для того чтобы провести проверку, нужно сперва найти агрегат в моторном отсеке. Как правило, к корпусу стартера можно добраться сверху. Перед выполнением процедуры нужно проверить состояние аккумулятора. Напряжение полностью заряженной АКБ должно составлять 12,6 – 12,9 В. После этого можно переходить к проверке стартера. Для этого понадобится вольтметр и длинная отвёртка с прорезиненной ручкой.

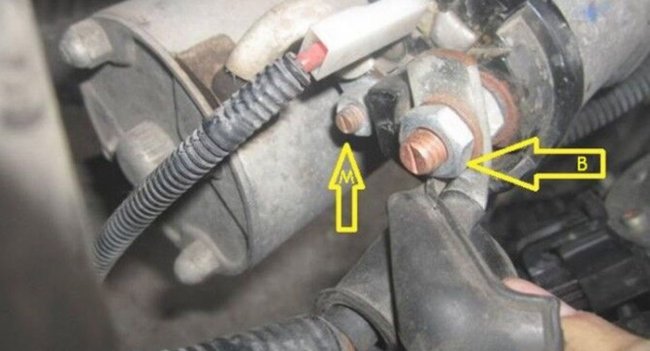

Способ 1. Нужно найти на стартерном агрегате плюсовую клемму реле. Она представлена в виде большого болта, к которому подсоединен толстый провод в оплетке. К ней следует подключить красный провод вольтметра. Чёрный провод приборов подключается к массе автомобиля. После этого нужно попросить помощника провернуть ключ зажигания. В это время на вольтметре должно показывать 12 В, а стартер будет издавать характерный стук. Если напряжение более низкое, значит проблема заключается в аккумуляторной батарее или замке зажигания.

Нужно найти на стартерном агрегате плюсовую клемму реле. Она представлена в виде большого болта, к которому подсоединен толстый провод в оплетке

Способ 2. Для того чтобы провести проверку другим способом, нужно подготовить длинную отвертку. От болта втягивающего реле нужно отключить провод, который направлен от выключателя зажигания. При помощи отвертки нужно соединить данную точку с положительной клеммой реле. Таким образом можно открыть прямой путь тока от аккумулятора к батарее. Если после этого мотор заведётся, это укажет на неисправность втягивающего реле или замка зажигания.

Описанные выше способы позволят без проблем провести диагностику стартера без снятия прибора с автомобиля. Периодический контроль данного агрегата позволит вовремя обнаружить поломку и не тратить много денег на исправление.

Итог. Стартер автомобиль выполняет важную функцию – позволяет двигателю приступать к работе. Этот элемент имеет ограниченный ресурс и со временем может выходить из строя. Провести проверку можно без снятия оборудования из автомобиля.

Втягивающее реле стартера не втягивает – проверяем и ремонтируем своими руками

Здравствуйте, уважаемые автолюбители! Многим пришлось на себе испытать неприятные моменты, когда в самый нужный момент автомобиль отказывается заводиться. Если электросеть в порядке, а аккумуляторная батарея заряжена, то виновником может быть стартер и его периферийные устройства – реле включения стартера и втягивающее (тяговое) реле.

Если новые и новые попытки дождаться пуска двигателя заканчиваются лишь молчанием, то в самый раз приготовиться к большому ремонту.

Сам стартер имеет достаточно простое устройство, как правило, при наличии подробной инструкции под рукой с этим вопросом может разобраться даже неопытный автолюбитель. Наиболее проблематично провести снятие и установку стартера.

Для начала необходимо определить, в каком всё же месте искать поломку. Первыми на пути электротока находятся замок зажигания и реле включения стартера, которое расположено на брызговике под капотом машины.

Грешить на них следует в том случае, если стартер не издаёт совершенно никаких звуков. Если слышны щелчки или шум вращающегося вала, то причины неисправности в другом месте электроцепи.

Для начала необходимо проверить зарядку аккумулятора, ведь из-за него также возможно возникновение проблем. Если замена аккумулятора или использование пуско-зарядного устройства не дало положительных результатов, необходимо надевать спецодежду и ставить машину на яму.

Как проверить втягивающее реле стартера?

Как сам стартер, так и втягивающее реле используют в своей работе принцип электромагнетизма. При подаче напряжения на обмотки втягивающее реле притягивает якорь, который выдвигает рабочую шестерню бендикса до зацепления с венцом маховика. Одновременно происходит замыкание контактов, через которые поступает напряжение на обмотки стартера. Все процессы происходят практически одновременно и являются взаимозависимыми. Если из цепочки выпадает какая-то одна функция, то машину завести не удастся.

Поломки втягивающего могут возникнуть по следующим причинам:

• выгорание контактных пластин (пятаков) внутри реле;
• сгорания обмотки реле или стартера;
• усталости материалов и их разрушения.

Проверить реле стартера можно ещё до того, как стартер снят с машины. Специалисты рекомендуют замкнуть металлическим предметом или отрезком провода два контактных болта на тыльной части.

В таком случае напряжение подаётся напрямую на обмотки стартера, минуя обмотки втягивающего реле. Если стартер стал вращаться, то он исправен, а причина поломки кроется действительно в реле.

Если же, при попытке повернуть ключ в замке зажигания втягивающее щелкает стартер не крутит, значит, реле может быть исправно, а причину неисправности необходимо искать в стартере.

Что делать дальше?

После всех этапов проверки стартера необходимо определиться с ходом дальнейших действий.

В любом случае если причина поломки последнего лежит в тяговом реле или самом стартере, то все придется разбирать. Как правило, в 80% случаев это и происходит.

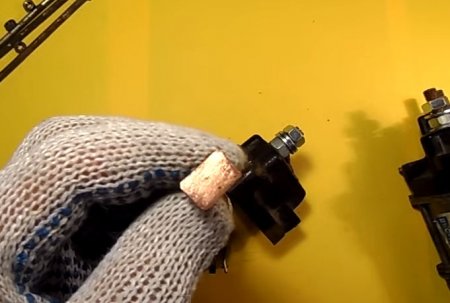

Разобрав тяговое реле обратите внимание на пятаки контактов, которые замыкаются пластиной. Они не должны иметь ржавчины и окалины, при необходимости зачистите их. Они не должны иметь ржавчины и окалины, при необходимости зачистите их

Они не должны иметь ржавчины и окалины, при необходимости зачистите их.

Проверить, замыкаются ли пятаки контактов пластиной можно с помощью омметра.

Обратите внимание на шток

Он должен быть всегда смазан и ходить свободно. Наличие грязи на штоке не допускается.

Для новых тяговых реле выпущенных в Китае наличие смазки является проблемой, ее китайцы явно экономят. Из-за этого может застопориться шток и вилка выдвигаться не будет.

Если проблема с тяговым реле не решилась, можно попробовать прозвонить втягивающую и удерживающую обмотки. Но это уже серьезный ремонт, проще купить новое реле и не мучиться.

Проблема поломки может находится и в самом стартере.

После его разборки в первую очередь обратите внимание на щетки. Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см

Их высота не должна быть меньше 1,2 см

Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см.

А если они залегли, то выясните причину их залегания, может нужно их смазать графитной смазкой.

Также нелишним будет с помощью омметра проверить на замыкание щеток с корпусом щеткодержателя.

Сопротивление должно приближаться к бесконечности.

Обратите внимание на коллектор якоря. Там не должно быть окалин, следов обгорания, все контакты должны быть целыми

Незначительные обгорания легко удаляются бензином или просто сухой ветошью.

Если вы вскрыли стартер и почувствовали свойственных для горелой обмотки запах, то значит, случай тяжелый.

Для убедительности проверьте на замкнутость обмотку якоря. Для этого можно использовать омметр.

Сопротивление обмотки должно быть приближенное к бесконечности.

Если цепь замкнута, то отдавайте стартер в ремонт или покупайте новый. Хотя перемотка обмотки обойдется намного дешевле.

Некоторые детали устройства можно заменить, достаточно купить на вторичном рынке бу аналог, помните это.

Автомобиль может эксплуатироваться на протяжении длительного времени, и в процессе могут возникать различные поломки. Водители автомобилей часто встречаются с поломкой стартера. Нередко могут возникать ситуации, когда система старта работает неправильно, и при этом не удается произвести запуск двигателя.

Важно обратить внимание на состояние стартера, так как это может стать подсказкой причины неисправности. В большинстве случаев устройство отказывается работать не сразу, запускаясь перед этим с перебоями. Если же по его поведению не удается определить неисправность и устранить ее, то приходится или с помощью подручных средств

Если же по его поведению не удается определить неисправность и устранить ее, то приходится или с помощью подручных средств

Если же по его поведению не удается определить неисправность и устранить ее, то приходится или с помощью подручных средств.

Стартер является электромеханическим устройством, поэтому неисправности можно квалифицировать как электрические и механические.

Электрические поломки

Такие неисправности часто возникают из-за недостаточного электропитания. Причинами неработоспособности могут быть:

• Севший аккумулятор.
• Поврежденная проводка.
• Замыкание обмотки.
• Окисление и подгорание контактов.

Причиной механического повреждения могут быть электрические неполадки. На детали пускового устройства приходятся большие нагрузки, особенно при сильном морозе, так как устройство должно вырабатывать большую мощность и пропускать высокое напряжение.

Наиболее уязвимыми компонентами являются:

• Втулка и корректор якоря.
• Щетки.
• Пятки.
• Вилка.
• Шестерня.
• Втягивающее реле.
• Пружина демпфера.

Посторонний шум, неприятный запах и несвоевременное срабатывание стартера могут стать свидетельством механической поломки.

Устройство и принцип работы втягивающего реле

Устройство втягивающего реле

Перед тем, как проверять втягивающее реле, просто необходимо хотя бы в общих чертах познакомиться с его внутренним устройством. Разбирать его, конечно, не придётся, так как узел считается неразборным. Однако проверка без понимания устройства и принципа работы может привести к печальным последствиям. В том числе, неумелыми действиями можно легко сжечь изначально рабочее втягивающее реле.

Условно его внутреннюю начинку можно разделить на три части:

1. Механический привод. Состоит из двух штоков. Один из них съёмный (1). Второй находится внутри (10), и приводится в действие обмотками. Пружина 11 нужна для того, чтобы возвращать приводную шестерню стартера в исходное положение после запуска двигателя.
2. Обмотки. Их всего две. Втягивающая (2) и удерживающая (3). Когда через обмотку проходит электрический ток, в области штока создаётся мощное магнитное поле. Когда работает втягивающая обмотка, перемещается шток 1, и втягивающее втягивает. Когда шестерня введена в зацепление с маховиком, её фиксация происходит за счёт срабатывания удерживающей обмотки 3.
3. Коммутационный узел. Когда втягивающее втягивает, шток 1 толкает через пружину шток 10, благодаря чему контактные пластины 9 соединяют между собой контакты 6. К одному из этих контактов подведён «плюс» АКБ, а второй подключён к стартеру. Так происходит запитывание стартера («минус» идёт с массы). Когда замок зажигания отпущен, удерживающая обмотка обесточивается, шток 10 под воздействием пружины 7 возвращается обратно, и коммутация прекращается.

Дополнительно стоит рассмотреть, как работает коммутационный узел втягивающего реле и его обмотки. На схеме ниже видно, как и куда идёт ток. Когда водитель поворачивает ключ зажигания, одновременно успевают сработать и втягивающая, и удерживающая обмотки. Однако после коммутации «плюса» АКБ со стартером втягивающая обмотка прекращает работать, так как силовой «плюс» через контакт реле соединяется с управляющим «плюсом». Удерживающая же обмотка продолжает работать до тех пор, пока водитель не отпустит ключ зажигания.

Электрическая схема втягивающего реле

На реальном втягивающем точку соединения втягивающей и удерживающей обмоток можно увидеть снаружи устройства. Это металлическая перемычка, соединяющая один из силовых контактов с управляющим. Именно к этому силовому контакту подводится «плюс» с АКБ. Отсюда следует, что свободный от перемычки силовой контакт — идёт непосредственно на стартер. Иногда знание этой особенности позволяет не перепутать провода при установке и подключении стартера после проверки.

Вот и всё. Именно так и работает втягивающее реле. Теперь рассмотрим, как оно работать отказывается, и какие признаки на какие неисправности узла указывают.

Основные неисправности

Принято считать, что главными неисправностями ротора являются:

• Сработка шипов под втулки;
• Межвитковое замыкание;
• Замыкание на массу;
• Ослабление коллекторных выходов.

Очевидно, что перечисленные выше сбои служат причиной дефекта самого пускового устройства. Соответственно, это приводит к проблемам с системой зажигания.

Как проверить стартер своими руками

Как правило, одна часть неисправностей легко решается опытными автовладельцами самостоятельно, а другая – с помощью специалистов.

В любом случае, как бы не проводилась наладка, нужны инструменты и кое-какое оборудование.

Вариант проверки	Действие
Проверьте ротор на износ или повреждение из-за соприкосновения с обмоткой возбуждения	При необходимости замените ротор
Проверьте поверхность коммутатора	Если поверхность грязная или обгорела, обработайте ее наждачной шкуркой или на токарном станке в пределах указанных допусков или восстановите наждачной бумагой № 500 или № 600.
Проверьте диаметр коммутатора	Если диаметр коммутатора меньше предельного значения, замените ротор.
Измерьте биение коммутатора	Биение коммутатора: стандарт (новый): 0-0,22 мм; предельный износ — 0,05 мм. Если биение коммутатора в пределах допуска, проверьте, нет ли угольной пыли или латунных крошек между ламелями. Если биение коммутатора больше допустимого, замените ротор.
Проверьте величину углубления слюды	При необходимости прорежьте слюду ножовочным полотном и доведите глубину до нормы. Если предельного значения выдержать нельзя, замените ротор. Величина углубления слюды коммутатора должна быть равна: стандарт (новый) — 0,5-0,8 мм; предельный износ: 0,2 мм.
Проверьте, есть ли проводимость между ламелями коммутатора	Если между какими-либо ламелями имеется обрыв, замените ротор.
Положите ротор на стенд и поднесите ножовочное полотно к сердечнику ротора	Если полотно притягивается к сердечнику или вибрирует при вращении сердечника, ротор закорочен. Замените ротор.
При помощи омметра убедитесь, что нет проводимости между коммутатором и сердечником катушки ротора и между коммутатором и валом ротора	Если же проводимость есть, замените ротор.

1. Вал, 2. Сердечник, 3. Коммутатор

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких  нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки.

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку  можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей  0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку  при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению  не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при  разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Проверка двигателя стартера

В зависимости от модели вашего автомобиля, вам может потребоваться поднятие передней части автомобиля или снятие впускного коллектора. Лишь так, в большинстве случаев можно добраться до стартера. При необходимости обратитесь к руководству по ремонту автомобилей для вашей конкретной модели.

Если вам нужно поднять автомобиль, надежно поддерживайте его на подставках, задействуйте стояночный тормоз и блокируйте колеса, чтобы автомобиль самопроизвольно не начал катиться.

Убедитесь, что болты крепления стартера плотно затянуты. Свободные монтажные болты будут мешать сцеплению привода стартера и маховика. Когда это произойдет, вы услышите характерный шелест. Это происходит из-за того, что колесная шестерня на маховике и шестерня не могут правильно касаться друг друга.

Если крепежные болты затянуты, снимите стартер с автомобиля и проверьте шестерню – это маленькая шестерня на передней части стартера, которая цепляет маховик, чтобы зажать двигатель. Проверьте состояние зубьев шестерни. Изношенные или поврежденные зубья зубчатого колеса не позволят вам проворачивать двигатель.

Используя стандартную отвертку, попробуйте повернуть шестерню в обоих направлениях. Передача должна вращаться только в одном направлении. Если он перемещается в обоих направлениях или вообще не перемещается, замените стартер.

Обязательно просмотрите следующее видео, чтобы получить визуальную ссылку на проблемы, на которые вы хотите обратить внимание. Если вы подозреваете стартерный двигатель, отвезите его в магазин автозапчастей для тестирования

Стартовый мотор может иметь изношенные щетки, якорь, вал или обгоревшую обмотку, что может вызвать необычные шумы, чрезмерный ток, медленное проворачивание или отсутствие проворачивания

Если вы подозреваете стартерный двигатель, отвезите его в магазин автозапчастей для тестирования. Стартовый мотор может иметь изношенные щетки, якорь, вал или обгоревшую обмотку, что может вызвать необычные шумы, чрезмерный ток, медленное проворачивание или отсутствие проворачивания.

Быстрый осмотр позволит оценить состояние механизма привода и общее состояние двигателя стартера, независимо от того, потребляет ли стартер достаточный ток для работы.

Когда вы сталкиваетесь с проблемами в работе автомобильного стартера, помните, что отсутствие надлежащего обслуживания батареи, неисправные электрические соединения и компоненты не позволят вашей стартовой системе работать должным образом. Независимо от источника проблемы, эти советы по устранению неполадок помогут вам, если ваш автомобиль не может запуститься.

Устройство стартера

Есть два типа этих изделий: с редуктором и без. Далее речь пойдет о втором, наиболее распространенном варианте. Это двигатель постоянного тока с параллельным возбуждением, работающий от аккумулятора автомобиля. Чтобы понять причину отказа описываемого устройства, стоит понять в общих чертах о работе его основных элементов.

Втягивающее реле

Этот цилиндрик, прикрепленный к стартеру, выполняет двоякую функцию: коммутирует силовые контакты (так называемые «пятаки», которые могут иметь и прямоугольную или квадратную форму) и обеспечивает зацепление шестерни стартера, расположенной на обгонной муфте, с венцом маховика двигателя. Когда вы поворачиваете ключ в замке зажигания, раздается щелчок, говорящий о том, что тяговое реле вступило в работу.

Другие электрические части

Это ротор (крутящийся вал) и статор (неподвижная часть). Оба элемента имеют обмотки, которые при поступлении на них напряжения и обеспечивают вращение вала стартера. Подвод напряжения к ротору осуществляется через графитовые щетки.

Втулки

Эти два небольших элемента (подшипники скольжения) обеспечивают необходимый зазор между ротором и статором. Нарушение величины промежутка приводит к снижению эффективности работы пускового изделия, а то и вовсе к прекращению его функционирования. Стоит отметить, что в стартер могут вместо втулок устанавливаться и подшипники качения, что ведет к удорожанию устройства и одновременно повышению его надежности, долговечности.

Бендикс (обгонная муфта)

Любопытно, что название этой детали является фамилией ее изобретателя. Речь идет о роликовом механизме, в составе которого есть шестерня зацепления. Благодаря ей крутящий момент передается на венец маховика. Бендикс обеспечивает его расцепление с приводной шестеренкой после пуска двигателя, что и гарантирует сохранность пускового устройства.

Как проверяется якорь стартера

В этом процессе потребуется включить напряжение в 12 В от аккумулятора на стартер без реле. При его срабатывании работоспособность подтверждается, при отсутствии вращения могут быть проблемы со щетками или самим якорем. В таком случае стартер нужно снять с автомобиля, полностью разобрать, провести визуальный осмотр и проверку сопротивления мультиметром.

Основные электрические неисправности якоря

• Пробивает обмотка на корпус.
• Распайка коллекторных выходов.
• Замыкание в обмотке.

В большинстве случаев межвитковое замыкание можно определить при тщательном визуальном осмотре. Признаки следующие:

• Наличие стружки и других токопроводящих частиц на ламелях коллектора.
• Горелые ламели.

Часто встречается неравномерность износа коллектора, вследствие чего щетки изнашиваются, и стартер не работает. Канавка на коллекторе должна быть глубиной не менее 5 мм.

Проверка мультиметром

Не у каждого обычного автомобилиста есть возможность проверять стартер дефектоскопом или с помощью контрольной лампы. Самым распространенным и доступным способом является проверка аккумулятором и мультиметром. Щетки и обмотки проверяются на замыкание, путем переключения прибора в режим мегомметра или прозвонки, в обмотке реле должно присутствовать небольшое сопротивление.

Покупка стартера на разборке – выбираем и проверяем б/у оборудование

Подержанные механизмы часто предоставляют намного больше проблем, чем новое оборудование, потому лучше отдавать предпочтение именно вариантам из специализированных автомобильных магазинов. Иногда новый стартер стоит слишком дорого, а китайскому лучше предпочесть оригинальный подержанный вариант с автомобильной разборки.

В данной ситуации главной задачей покупателя является поиск хорошего оборудования, которое обладает необходимыми характеристиками. Для начала нужно подобрать модель стартера, которая полностью подходит вашему автомобилю. Лучше всего выбрать узел с авто той самой модели и того самого года выпуска. Можно воспользоваться каталогами запчастей для подбора. Проверить же стартер можно следующим образом:

• подключите к автомобильному аккумулятору два провода с клеммами на двух концах;
• выполните подключение клемм к стартеру (только не перепутайте полярность, лучше посоветоваться со специалистом);
• после подключение стартер начнет крутить с достаточно большой скоростью;
• ваша задача – проследить за качеством и равномерностью вращения вала стартера;
• проверить втягивающее реле можно с помощью специального прибора или уже после установки на машину;
• остальные функции стартера стоит проверять непосредственно после инсталляции оборудования.

На хорошей разборке вам позволят установить и проверить стартер, чтобы получить необходимые условия работы. Но перед этим подключите питание к механизму и проследите за его работой. Если в течение тридцати секунд вращения вы заметите сбои и неравномерности в работе стартера, откажитесь от его покупки и выберите другое устройство.

После установки на автомобиль следует проверить прочие функции оборудования. Проверьте, насколько быстро стартер запускает двигатель, сравните этот показатель с работой старого механизма. Чем тщательнее будет произведен выбор вашего нового стартера, тем меньше проблем будет с этим механизмом в будущем. Предлагаем посмотреть видео о проверке стартера без использования профессионального стенда:
