Диагностика неисправностей термостата. Как определить неисправности термостата
Перед жарким или холодным сезоном года автомобилисты проверяют на работоспособность термостат системы охлаждения двигателя автомобиля. Эту процедуру можно вполне провести в одиночку без какого-либо сложного оборудования. В этой статье мы расскажем, как просто и быстро проверить работоспособность термостата системы охлаждения двигателя автомобиля.

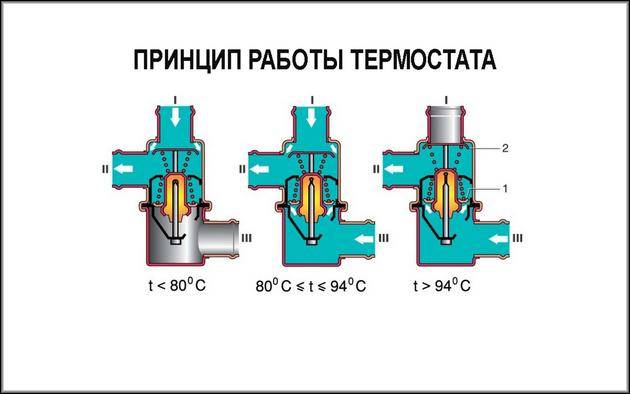

Принцип работы термостата
Устройство «термостат» является автоматическим клапаном в системе охлаждения мотора, который при достижении определенной температуры меняет свое положение, тем самым давая тосолу двигаться в нужном направлении.
Как известно, у системы охлаждения двигателя есть два контура: малый и большой цикл. По малому кругу (без радиатора) помпа гоняет тосол в работающем двигателе, пока он не достигнет температуры в 60 градусов. После этого термостат автоматически открывает клапан, и тосол циркулирует по большому кругу с участием радиатора, в котором тосол охлаждается путем естественной вентиляции встречным воздухом или потоком воздуха от вентилятора.
Если термостат неисправен, то клапан не сможет открыться, и тосол будет постоянно циркулировать по малому циклу, пока не случится перегрев двигателя. Такая ситуация сулит заклиниванием поршней и капитальным ремонтом мотора, который выльется в крупную сумму затрат.
Основные поломки термостата
В таблице ниже приведено описание двух основных поломок термостата.
| Заклинивание клапана в закрытом состоянии | Заклинивание клапана в открытом состоянии |
| Двигатель начнет перегреваться без видимых причин. Шланг охлаждающей жидкости между термостатом и радиатором будет оставаться холодным. На приборной панели загорится лампа перегрева двигателя | Охлаждающая жидкость постоянно будет циркулировать по большому кругу. Двигатель не будет успевать нагреваться. Не разогретый двигатель потребляет больше топлива, за счет его не полного сгорания, от этого в атмосферу выделяется больше загрязняющих веществ. |
Правильная диагностика термостата охлаждающей системы
Самый быстрый способ проверки исправности термостата системы охлаждения двигателя – это потрогать руками шланги для охлаждающей жидкости рядом с ним. Сперва проверяем термостат на закрытие. Для этого включаем охлажденный двигатель и даем ему поработать около двух минут. За это время исправный термостат еще бы не успел переключить тосол на большой круг. Трогаем шланг между термостатом и радиатором. Если он холодный, значит, термостат работает на закрытие и исправен.
Далее проверяем термостат на открытие клапана. В теплое время через пять минут после начала работы двигателя потрогаем снова шланг между термостатом и радиатором. Если шланг теплый или горячий, значит, термостат открыл клапан и пустил тосол по большому кругу охлаждаться в радиаторе. Такая диагностика подтвердит нам, что термостат исправен.
Есть еще один способ проверки термостат в высокотемпературных условиях. Для этого при остывшем двигателе снимают термостат с хомутов шлангов. Далее на кухне ставят на огонь кастрюлю с водой и дают ей закипеть. Опускаем термостат в кипяток. Он должен открыть клапан. После этого достаем термостат из воды и даем ему остыть. С остыванием клапан термостата должен понемногу закрываться. Если все это происходит, значит, термостат исправен.
Как поменять термостат: пошаговая инструкция
Если терморегулятор на
вашем авто расположен низко – не старайтесь обойтись без ямы или подъемника,
иначе работать будет неудобно, долго, и опасно.
Из-за значительных различий в конструкции и архитектуре
двигателей разных марок, это руководство – как правильно менять терморегулятор
– дано в общем и схематически. На одних автомобилях, чтобы добраться до
терморегулятора, обязательно снимать ремень навесного, у других – вынимать
помпу (как, например, в автомобилях концерна WAG, где непосредственно рабочий элемент и плата управления
терморегулятором совмещены в едином корпусе с водяным насосом), а у третьих –
все просто, поэтому смотрим только последовательность и основные моменты.

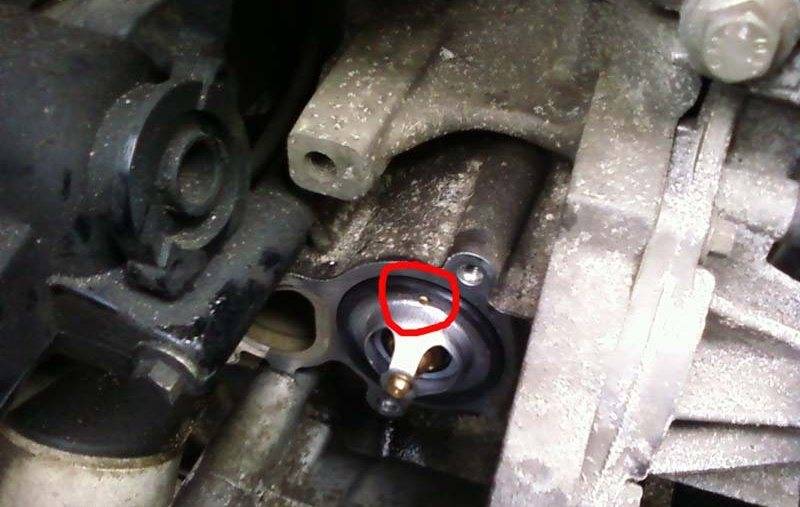

Замена термостата
Замена
термостата
Порядок работ:
- Установите автомобиль так, чтобы передняя ось
была горизонтальной, и находилась чуть выше задней. Зафиксируйте колеса,
поставьте машину на ручник. - Если для доступа к узлу потребуется снять
расширительный бачок – сначала откачайте из него ОЖ. - Открыв сливную пробку (кран) внизу радиатора, слейте
антифриз в емкость. Верхнюю крышку (если она есть) – тоже надо открыть. - У автомобилей с нижним расположением термостата
(в блоке) систему нужно осушать, полностью сливая ОЖ. Найдите в мануале самую
нижнюю пробку, слейте антифриз с нее. - Освободите доступ к непосредственно детали, сняв

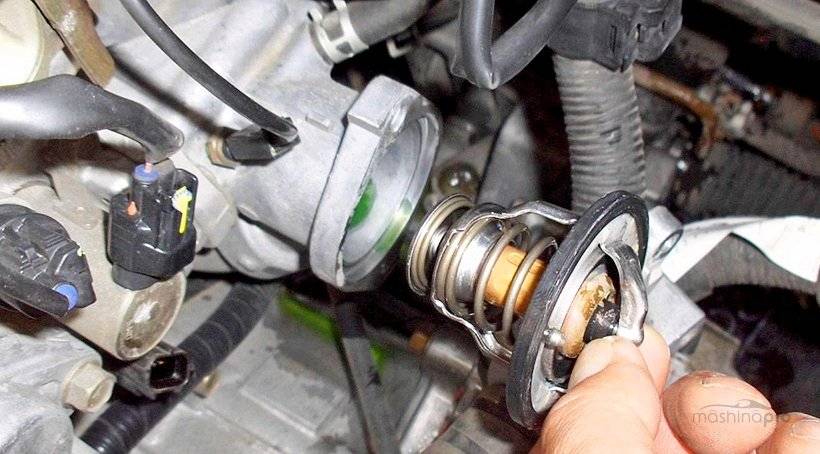

патрубок системы охлаждения. - Извлеките термостат, замените его на новый,
сменив заодно прокладку (в комплекте). - Наденьте, и хорошо закрепите патрубок, проверьте
все видимые части – нет ли трещин или потеков. Если есть – меняйте резину тоже. - Смонтируйте назад все, что было снято, закройте
сливную пробку радиатора, залейте новый (или чистый б/у антифриз) до отметки. - Закройте бачок, заведите мотор, прогрев
двигатель до нормы. Проверьте уровень ОЖ. При необходимости – долейте.
Когда меняете антифриз, важно заполнить систему равномерно,
не создавая воздушных пробок в ее верхних точках. Для этого на сервисе
применяется вакуумное оборудование, полностью извлекающее жидкость, без потерь
Сливая охлаждающую
жидкость самостоятельно, собирайте ее в контейнер и не выливайте на землю, или
на асфальт. Антифриз – это яд!
Основные неисправности термостата
Термостат представляет собой довольное простое устройство, которое редко выходит из строя. Если возникли проблемы с термостатом, чаще всего они связаны со следующими причинами:
- Клапан переключения циркуляции жидкости с большого на малый круг перестал плотно закрываться. Из-за этого сразу после пуска двигателя антифриз циркулирует по полному большому кругу, из-за чего разогрев до рабочей температуры в 90 градусов Цельсия занимает в разы больше времени, чем при исправном термостате;
- Клапан переключения циркуляции жидкости заклинил в закрытом состоянии. В такой ситуации датчик на его открытие срабатывает, но заслонка не может сдвинуться. Это приводит к тому, что тосол даже после разогрева мотора продолжает циркулировать по малому кругу. Соответственно, детали двигателя не получают необходимого охлаждения, и он перегревается.
Стоимость термостата невелика, но далеко не во всех проблемах с охлаждением двигателя виноват он. Именно поэтому перед тем как производить замену термостата, необходимо убедиться в его неисправности.
Типы, конструкция и принцип работы термостата
В настоящее время в автотракторной технике используются твердотельные термостаты с чувствительным элементом на основе церезина — воскоподобного вещества, получаемого из нефтяного сырья, с дополнением медной крошки для повышения теплопроводности. Церезин обладает высоким коэффициентом теплового расширения — при изменении температуры его объем значительно изменяется, что и используется для управления клапанами термостата.
Все термостаты можно разделить на три группы:
- Одноклапанные механические — имеют только один управляющий клапан (также бывают двухступенчатые устройства с клапаном, состоящим из двух тарелок разного диаметра);
- Двухклапанные механические — имеют клапаны большого и малого круга, расположенные на одном штоке;
- Одно- и двухклапанные с электронным управлением — термостаты со встроенным нагревательным элементом, который позволяет более точно регулировать моменты открытия и закрытия клапанов.

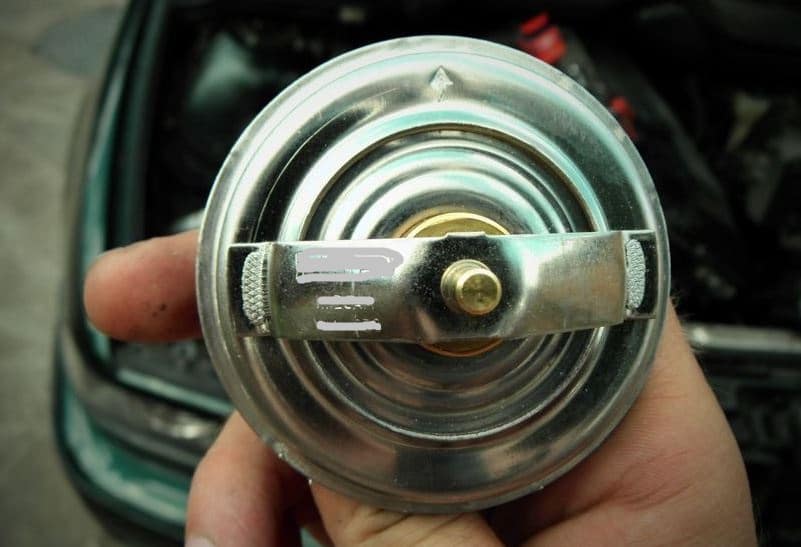

Конструктивно все термостаты одинаковы (за исключением некоторых деталей). Основу конструкции составляет термочувствительный элемент — металлический баллон, заполненный церезином, и с одной стороны закрытый резиновой мембраной или пробкой. Баллон изготовлен из металлов с высокой теплопроводностью — меди или латуни, такая конструкция обеспечивает быстрый прогрев церезина с целью снижения инерционности термочувствительного элемента и всего термостата в целом. С мембраной либо непосредственно с корпусом соединен шток, несущий на себе тарелку клапана, в случае двухклапанного устройства тарелки разного диаметра располагаются с обоих торцов баллона. Эта конструкция помещена в рамку из коррозионностойкого металла (меди, латуни), посредством которой устройство монтируется в металлический или пластиковый корпус с подводящими и отводящими патрубками, а также с седлами клапанов.
Автомобильный термостат с электронным управлением
В термостатах с электронным управлением внутри баллона располагается проволочный нагревательный элемент, соединенный с блоком управления двигателем (контроллером). Нагревательный элемент позволяет доводить церезин до необходимой температуры в зависимости от текущих условий и режима работы двигателя. Термостат помещен в корпус, на стенку которого выведен стандартный разъем для подключения нагревательного элемента к электросистеме автомобиля.
Работает термостат довольно просто. При малом нагреве церезин занимает минимальный объем, поэтому тарелки клапанов располагаются в корпусе (патрубке) таким образом, что охлаждающая жидкость циркулирует только по малому кругу. При прогреве двигателя церезин также нагревается и начинает расширяться. При температуре 80-85°С расширение церезина достигает такой величины, что клапаны сдвигаются — так постепенно малый круг закрывается, а большой открывается. При достижении температуры 90°С и более термостат полностью открыт, обеспечивая циркуляцию жидкости по большому кругу. При снижении температуры все процессы повторяются в обратной последовательности.
Устройство и работа двухклапанного термостата
В двухступенчатых одноклапанных термостатах клапан включает в себя две тарелок разного диаметра, что обеспечивает более эффективную работу при высоком давлении охлаждающей жидкости. При повышении температуры сначала открывается малая тарелка, которая легко преодолевает давление жидкости. Затем открывается большая тарелка, обеспечивая полную циркуляцию жидкости по большому кругу.
Термостат монтируется в наиболее нагретой точке системы охлаждения двигателя — на выпуске ОЖ из блока цилиндров или из головки. Для интеграции в систему охлаждения на корпусе термостата выполнено несколько патрубков. В стандартном варианте патрубка только три:
- Для подключения к двигателю — впускной патрубок;
- Для подключения к основному радиатору — выпускной патрубок большого круга;
- Для подключения к водяному насосу — выпускной патрубок малого круга (иногда его называют патрубком перепускного шланга).
Однако в ряде случаев на термостате предусмотрены дополнительные патрубки: для подключения радиатора отопителя (или сразу двух радиаторов) и для присоединения к расширительному бачку системы охлаждения. Все патрубки соединяются с соответствующими деталями системы охлаждения с помощью резиновых шлангов (в том числе и имеющих специальную форму), зафиксированных металлическими хомутами.
Также в корпусе термостата может монтироваться датчик температуры охлаждающей жидкости — такое расположение датчика позволяет наиболее точно измерять температуру силового агрегата.
Как проверить термостат автомобиля
Можно выделить два основных способа проверки термостата автомобиля. Один из них проходит без снятия детали, но требует наличия пирометра, а второй более простой, но элемент потребуется на время проверки снять с двигателя.
Проверка термостата не снимая с двигателя
Как известно, корпус термостата соединяется с верхним шлангом радиатора, который включен в большой круг циркуляции охлаждающей жидкости. Соответственно, при рабочем термостате после пуска мотора верхний шланг радиатора должен оставаться холодным (слегка теплым) некоторое время, до того момента как по нему будет пущен антифриз.
Чтобы проверить термостат не снимая с двигателя, обзаведитесь пирометром (прибор для измерения температуры). Можно встретить мнение, что проверку следует производить и без прибора, замеряя температуру руками, но это довольно опасно, учитывая большое количество подвижных деталей при работе двигателя.
Рекомендуем: Как и чем смазать петли дверей автомобилей?
Направьте пирометр на верхний шланг радиатора и запустите мотор (холодный пуск). На протяжении двух-трех минус наблюдайте за показателями прибора. Далее сделайте вывод об исправности термостата по следующим правилам:
- Шланг на протяжении двух-трех минут был холодным (или его температура слегка поднималась), а после быстро нагрелся. Это свидетельствует о том, что термостат исправен, и он переключил циркуляцию охлаждающей жидкости с малого круга на большой после достаточного прогрева мотора;
- Шланг изначально медленно прогревался. В таком случае можно говорить, что термостат заклинил в открытом положении, и антифриз не циркулирует по малому кругу;
- Шланг не начал быстро прогреваться спустя две-три минуты. То есть, термостат неисправен, и он не переключает циркуляцию охлаждающей жидкости с малого круга на большой.
Важно: В процессе проверки термостата следите за температурой двигателя на панели приборов. Если термостат заклинил и не переключит охлаждающую жидкость на большой круг, двигатель начнет перегреваться, что может привести к выходу из строя дорогостоящих деталей
Проверка термостата в кастрюле
Широко распространенный и хорошо известный способ самостоятельной проверки термостата, это с использованием кастрюли. Как несложно догадаться, перед диагностикой потребуется снять термостат с двигателя машины и принести его домой. После этого проделайте следующее:
- Возьмите кастрюли и наполните ее водой;
- Осмотрите корпус термостата и ознакомьтесь на нем с технической информацией, в которой указывается, на какой температуре он должен переключиться;
- Подвесьте в кастрюле термостат таким образом, чтобы он был погружен в воду, но при этом не касался стенок и днища емкости, то есть соприкасался только с водой;
- Начните подогревать воду и положите в нее обычный термометр для замера температуры жидкости;
- Когда вода подойдет к значению переключения термостата из закрытого состояния в открытое, убедитесь, что это происходит. Также сравните показатель термометра, зафиксировав температуру, на которой открывается клапан переключения круга циркуляции охлаждающей жидкости, с идеальными значениями, указанными на корпусе устройства.
Если клапан при нагреве воды открывается, отследите его поведение при охлаждении жидкости, проверив, на какой температуре он вернется в исходное положение. На основании полученных данных сделайте вывод о работоспособности термостата.
Принцип работы
Работает термостат по очень простому принципу. В момент запуска силового агрегата, антифриз в системе охлаждения имеет температуру окружающей среды. В это время клапан термостата заблокирован в посадочном седле. Автомобильная помпа нагнетает антифриз под давлением, создавая циркуляцию только по каналам силового агрегата и системы отопления. Как только температура антифриза достигнет порога 85 градусов, воск внутри термоэлемента начинает свое плавление. Это создает давление на шток клапана. В результате, клапан открывается и запускает охлаждающую жидкость по полному кругу циркуляции, через радиатор охлаждения.
Данный принцип используется для быстрого прогрева двигателя и салона автомобиля. Без термостата, осуществить быстрый и равномерный прогрев не получится, так как антифриз будет постоянно охлаждаться за счет радиатора и вентилятора.
ПРИЗНАКИ И ПОСЛЕДСТВИЯ НЕИСПРАВНОСТИ
К каким последствиям стоит готовиться, если не удалось вовремя проверить работоспособность термостата?
- Плохая работа отопителя салона автомобиля. Если клапан заклинивает в открытом состоянии, ОЖ постоянно циркулирует по большому контуру. Охлаждение радиатора потоком набегающего воздуха и общее увеличение площади поверхности, отдающей тепло, приводит к постоянному недогреву двигателя. Из-за этого не только плохо греет печка, но и падает мощность, увеличивается расход топлива.
- Перегрев мотора. Краткосрочное превышение рабочей температуры может привести лишь к перегреву поршневых колец, из-за которого утрачивается их упругость. Впоследствии это приведет к потере компрессии и повышенному расходу масла. Долгая работа в режиме перегрева чревата пробоем прокладки ГБЦ, температурной деформацией ГБЦ, потерей эластичности маслосъемных колпачков, задирами цилиндропоршневой группы. Как вы понимаете, гораздо проще своими руками проверить термостат, нежели оплачивать капитальный ремонт двигателя. Если крышка расширительного бачка неисправна либо не справится с повышенным давлением в системе охлаждения, может треснуть бачок, нарушится целостность радиатора в поврежденных ранее местах.
ВАЗ 2170 Устранение неполадок термостата
ПРИЗНАКИ НЕИСПРАВНОСТИ
Возможные причины
Способ устранения
Утечка охлаждающей жидкости
Из-под прокладки термостата |
Проверьте болты крепления
Проверьте затяжку болтов крепления |
Повторно затяните болты и проверьте систему на утечки. |
Осмотрите уплотнитель на наличие повреждений
Осмотрите прокладку или уплотнение на наличие повреждений |
После замены прокладок можно продолжать использовать термостат. |
Чрезмерное охлаждение
Плохая работа отопителя (выдувается холодный воздух) |
Указатель температуры находится в поле LOW (НИЗКАЯ ТЕМПЕРАТУРА) |
Снимите крышку радиатора и проверьте визуально.
Недостаточное количество охлаждающей жидкости или утечка. |
Долейте охлаждающую жидкость и проверьте еще раз. |
Проверка с помощью сканера GDS и пуск двигателя
Проверьте коды неисправностей |
Проверьте функционирование электродвигателя вентилятора по мере изменения температуры. |
Проверьте соединение муфты или электродвигателя вентилятора. |
※ Если муфта вентилятора уже включена, на холостом ходу будет слышен шум.
Проверьте проводку и разъемы датчика охлаждающей жидкости. |
Проверьте электродвигатель вентилятора, реле и разъем. |
Замените неисправные компоненты. |
Снимите и проверьте термостат.
Проверьте, не попали ли в клапан термостата пыль или осколки. |
Проверьте сопрягающиеся поверхности термостата. |
Продолжайте использовать термостат, очистив его клапан. |
Если термостат функционирует неправильно, замените его. |
Чрезмерный нагрев
Перегрев двигателя |
Указатель температуры находится в поле HI (ВЫСОКАЯ ТЕМПЕРАТУРА) |
Снимите крышку радиатора и проверьте визуально.
Недостаточное количество охлаждающей жидкости или утечка.
※ Соблюдайте осторожность при снятии крышки радиатора с перегретого двигателя.
Проверьте систему охлаждения на наличие воздуха. |
Долейте охлаждающую жидкость и проверьте еще раз. |
Проверьте целостность прокладок головок сцепления и момент затяжки болтов крепления. |
Проверка с помощью сканера GDS и пуск двигателя
Проверьте коды неисправностей |
Проверьте функционирование электродвигателя вентилятора по мере изменения температуры. |
Проверьте, не пробуксовывает ли муфта вентилятора. |
Проверьте, не повреждены ли крыльчатка и сопрягающиеся поверхности водяного насоса. |
Проверьте проводку и разъемы датчика охлаждающей жидкости. |
Проверьте электродвигатель вентилятора, реле и разъем. |
Если муфта вентилятор функционирует неправильно, замените ее. |
Если водяной насос функционирует неправильно, замените его. |
Погрузите термостат в кипящую воду и проверьте его.
После извлечения термостата проверьте правильность его функционирования. |
※ Проверьте, открывается ли термостат при рабочей температуре клапана.
Если термостат функционирует неправильно, замените его. |
Как проверить термостат, основные неисправности
Неисправностей у термостата может быть только две:
- он либо не открывается от нагрева;
- либо не закрывается при охлаждении.
Другими словами, просто перестает выполнять свои прямые обязанности. Причина поломки чаще всего – накипь и коррозия штока, из-за которой его заклинивает в одном положении. Либо может перекосить и заклинить клапан или термостат от постоянной вибрации.
Выявить признаки неисправности просто: двигатель либо прогревается слишком медленно (особенно это заметно зимой, когда приходится применять шаманские приемы типа не включения отопителя), либо перегревается. Оба варианта не прибавляют здоровья «сердцу автомобиля». Косвенными признаками неисправности термостата может быть повышенный расход топлива и снижение динамических показателей двигателя.
Проверить, правильно ли работает термостат, можно двумя способами:
- наблюдая за работой системы охлаждения;
- непосредственно проверив сам термостат.
Можно еще отогнать машину на СТО, но это для слабаков, не так ли?
1.Способ первый: проверка термостата без демонтажа. Многих автовладельцев интересует вопрос, как проверить, не снимая устройство с машины, ведь легче всего провести диагностику своими силами. Для этого двигатель прогревают до рабочей температуры и в процессе прогрева оценивается температура патрубков системы охлаждения. Вначале антифриз должен циркулировать только по малому контуру, без поступления к радиатору. То есть, верхний (входной) патрубок радиатора, идущий от термостата, будет холодным, ведь антифриз в него не поступает. Когда двигатель прогреется до рабочей температуры, будет разогреваться и верхний патрубок, и это значит, что антифриз пошел по большому контуру системы охлаждения. Если же при прогреве двигателя охлаждающая жидкость уходит в радиатор, значит, входящий патрубок будет теплым и термостат работает некорректно. Ниже видео о том, как проверить работоспособность не снимая с машины.
2.Способ второй: проверить в домашних условиях. Для этого термостат нужно демонтировать и занести в квартиру. А дальше всё просто: термостат нужно «сварить». Поместить его в кастрюльку, чтобы он был полностью погружен в воду, и довести до рабочей температуры (она указана на корпусе). Если при нагреве термостат сработал (открылся), всё с ним нормально. Если же открывается слишком медленно или не открывается вообще, придется его менять. Ниже наглядное видео, как проверить термостат в домашних условиях.
Выбирая термостат, нужно обращать внимание на такие параметры:
- Габаритные размеры;
- Температура открытия;
- Конструкция;
- Взаимозаменяемость с предыдущим термостатом (проверяется по номеру детали).
Нужно отметить, что от производителя зависит, сколько прослужит автомобильный термостат: несколько лет или несколько недель. Поэтому лучше выбирать качественные проверенные бренды, за которыми стоят технологии, исследования и репутация. Тогда про термостат можно забыть на долгое время.
Когда менять: признаки выхода из строя термопереключателя
Абстрактные симптомы в состоянии указать на характер болезни, которая постигла терморегулятор:
Заклинивание в открытой позиции (охлаждайка постоянно циркулирует через радиатор)
На морозце мотор греется неважно, и на предельных городских скоростях температура охлаждающей жидкости падает. Скажем, на улице -15°C, ОЖ на холостых оборотах разогрелась до 70°C, выезжаем на многополоску, движемся со скоростью 60 км/ч, а стрелка температурного прибора либо стоит на месте, либо идет на снижение
Расход топлива заметно увеличивается (+ 1-2 литра на 100 км).
Клин в закрытом положении (антифриз движется по рубашке и радиатору печки, минуя основной теплообменник). Охлаждения не будет и летом перегрев неминуем. Факт отчетливо проясняет бегущая вверх стрелка термометра при включенном вентиляторе охлаждения. Дополнительно сигнализируют о проблеме «мозги» в виде подсвеченной иконки Check Engine.
Окончательная остановка в промежуточной позиции. Затяжной прогрев + перегрев в жару. Незначительное увеличение аппетита (в пределах 1 л/100 км).
Невозможность плотно закрыть большой круг, при этом шток двигается и полное открытие совершается. Клина нет. Препятствуют отложения, накопленные в результате несвоевременной смены тосола, смешивания ОЖ различных классов (например, на Hyundai Solaris антифриз можно мешать только с G11), использования дешевых или поддельных жидкостей. Выявить факт в теплое время можно только по трубкам. Зимой на загрязнение укажет неохотный рост температуры с 70°C до 90-95°C при езде по трассе, в городе же проблем с прогревом не будет. При виде подобной картины любители закрыть радиаторную решетку картонкой часто склоняют владельца к утеплению передка. В холода это, несомненно, полезно.
Как определить поломку термостата
В основном неисправность приводит к тому что двигатель перегревается, а охлаждающая жидкость закипает и вследствие этого приходят в неисправность связующие детали автомобиля.
Так одной из признаков неполадок является недостаточный прогрев двигателя в зимнее время. Двигатель или сильно долго прогревается, или не нагревается до оптимальной температуры. Это способствует большему употреблению топлива, что ведет за собой снижение мощности.
Возможен также вариант, когда двигатель наоборот сильно перегревается, зачастую это происходит в летнее время. В любом случае если присутствуют какие-либо признаки и сигналы о проблемах с термостатом его необходимо проверить.
Как проверить термостат в домашних условиях на работоспособность
Если вы всё же хотите снять термостат посмотреть как работает клапан, то вы сможете без особого труда проверить работу термостата. Вам понадобится емкость с горячей водой. Когда вы снимите термостат, то поместите его в эту емкость, а потом немного погодите, пока термостат нагреется.
Если с термостатом все в порядке, тогда жидкий воск будет выталкивать клапан. Далее следует выполнить несколько простых шагов. Теперь вам следует поместить термостат под струю холодной воды. Выждите некоторое время, пока термостат охладится. Шток клапана теперь обязан зайти в цилиндр. Если этого не случилось, тогда термостат неисправен. Вам следует заменить элемент, ведь его невозможно починить.
Теперь вы знаете, каким образом можно проверить работоспособность термостата транспортного средства. Для этого не придется прилагать особых усилий. Вы без труда с этим справитесь. Выбирайте тот метод проверки, который наиболее удобный для вас.
