Проверяем втягивающее реле стартера на исправность

Как проверять втягивающее аккумулятором

Для этого демонтируем стартер из автомобиля. Втягивающее реле снимать с него не нужно, проверить аккумулятором можно и так. Для этого понадобится несколько проводов, желательно к «крокодилами». Если таковых нет, можно зачистить концы провода, и сделать кольцо по размерам клемм аккумулятора и силовых болтов.

Втягивающее реле со стороны подключения автомобильной проводки имеет две шпильки с гайками, на одной из них установлена гибкая «коса», которая соединяет его и электродвигатель стартера. Третий контакт, он выглядит в виде штекера типа «папа» – подключение управляющего провода от замка зажигания.

Комплексная проверка втягивающего реле и электродвигателя стартера

На клеммы аккумулятора надеваем три провода – один на «минус», два на «плюс». Один из плюсовых проводов накручиваем на свободный силовой болт, минусовой наматываем на «ухо» крепления стартера к автомобилю – это будет «земля».

Вторым плюсовым проводом касаемся штекера. Можно вместо провода использовать отвертку. Ей замыкаем силовой болт и штекер. В этот момент должно сработать втягивающее, вы услышите характерный щелчок, выскочить бендикс и включиться электродвигатель стартера. Если слышны щелчки и выскакиваем бендикс, а двигатель не крутиться, проверяем его.

Этим же проводом касаемся шпильки, где присоединена «коса». Должен включиться электродвигатель. Если нет, проблемы в двигателе, если включился, неисправен подвижный контакт.

Он должен замыкать два силовых болта, шляпки которого находятся внутри втягивающего реле. Через него протекает большой ток от аккумулятора к электродвигателю стартера. По этой причине на месте контакта болтов и площадки образуются нагар, из-за чего нет надежного соединения, и ток не течет.

Проверка втягивающей обмотки

Если при комплексной проверке втягивающего реле и стартера не было слышно даже щелчков, нужно проверить втягивающую обмотку. Вторым плюсовым проводом касаемся свободного штекера. Должны услышать щелчок и выброс бендикса. Значит втягивающая обмотка в порядке.

Если нет – обрыв внутри обмотки или плохой контакт между болтом и «косой» или нет контакта между щеточным аппаратом и якорем электродвигателя стартера. Ток должен протекать от штекера через обмотку, болт, «косу», щётки и корпус стартера, к которому прикручен минусовой провод. Где-то в этой цепи есть обрыв.

Первый этап

Повторяем предыдущую операцию. Если бендикс выскочил, но не остался на одном места, а сразу вернулся в исходное положение, и постоянно, пока держите плюсовой провод прижатым к штекеру, он выскакивает, и возвращается назад. Тогда неисправна удерживающая обмотка.

Конструкция втягивающего реле такова, что при замыкании подвижной пластины, на выводе втягивающей обмотки появляется «плюс», она обесточивается. В этот момент ток должен протекать через удерживающую обмотку.

Если в ней есть обрыв, то якорь втягивающего реле, под действием возвратной пружины, возвращается в исходное положение, отодвигая подвижную пластину, размыкая контакты силовых болтов. На выводе втягивающей обмотки появляется «минус» и она начинает работать, втягивая якорь внутрь. Процесс повторяется вновь, замыкаются силовые болты за счет подвижной пластины, обесточивается втягивающая обмотка, и якорь вновь возвращается в исходное положение.

Так будет повторяться до тех пор, пока вы удерживаете плюсовой провод прижатым к штекеру. Бендикс будет постоянно «выстреливать» и залазить внутрь, реле всегда будет щелкать.

Второй этап

Если первый этап проверки удерживающей обмотки втягивающего реле прошел успешно, нужно провести второй этап. Это условие обязательное, иначе на автомобиле стартер не сможет провернуть коленвал, хотя щелчки и звук работы электродвигателя будут слышны.

Берем отвертку и в момент фиксации бендикса удерживающей обмоткой в выдвинутом состоянии, надавливаем на него. Пытаемся его вдавить внутрь корпуса стартера. Если он без усилий вдавливается внутрь, значит, не все ветки удерживающей обмотки работают.

Она удерживает якорь прижатым к силовым болтам, но из-за обрыва в некоторых витках, электромагнитной силы недостаточно, чтобы сопротивляться вашим усилиям, прикладываемым отверткой к бендиксу.

Как выполнить проверку стартера мультиметром

Проверка сопротивления стартера с применением мультиметра — основной метод диагностики сбоев системы запуска машины. Стартер, имеющий высокое сопротивление, истощает аккумулятор быстрее, чем генератор способен его подзарядить. В большинстве случаев, для проведения тестирование статора, его нужно разобрать.

Внутреннее устройство стартера:

1. Внешний корпус, поддерживающий реле и позволяющий прикрепить его к коробке передач.
2. Зубчатая головка (бендикс), которая должна зацепляется с маховиком мотора для передачи движения. Пока не повернется ключ зажигания, реле не будет двигаться.
3. Ротор, элемент, который постоянно крутится и контактирует с щетками.
4. Статор.
5. Щетки.
6. Электромагнитный соленоид.

Электрическое сопротивление

Для выполнения этого вида проверки, выставляют работу мультиметра в режим омметра. Чтобы проверить реле стартера, один измерительный щуп устанавливают на клемму в цепи зажигания, а второй — на заземлении. Когда стартерное реле  исправно, R=5 Ом и ниже. Если на шкале мультиметра пользователь обнаружил сопротивление, которое не соответствует условиям R=5 Ом, реле неисправно и нуждается в замене.

Аналогично можно узнать сопротивление, установив щуп красного цвета прибора на клемму линии зажигания, а черный — на заземляющую клемму. Включается режим напряжения с диапазоном 20 V. Запускается зажигание автомобиля, и проверяются показания тестера. Если оно не соответствует 12 V, в таком случае реле стартера подлежит замене.

Падение напряжения

Для проверки падения напряжения в стартере, потребуется пригласить помощника. Измерительный прибор устанавливают в постоянный режим при шкале 20 В. Подключают красный щуп прибора к красной клемме провода аккумуляторной батареи, а черный к цепи зажигания. Просят помощника повернуть ключ зажигания и наблюдают за показанием мультиметра. Падение напряжения для рабочего реле стартера не может быть выше 0.2 V.

Обмотка стартера

Стартерную обмотку можно проверить на целостность. Для этого ее измеряют мультиметром в режиме омметра.

До того как проверить обмотку стартера, прибор подключают между выводами обмотки и стартерным корпусом. Полученное R обязано быть не выше — 10 кОм. Аналогично тестируется обмотка ротора между коллекторной пластинкой и сердечником.

Щетки стартера

Эту проверка выполняется на снятом стартере. Проверяется отсутствие замыкания на массу. Включают измеритель в режим омметра между основной пластинкой и щеткодержателем. Если замыкания нет, R обязано равняться бесконечности.

Поскольку в процессе работы втулок может происходить падение тока во время запуска, моторчик будет нестабильно работать, а на коллекторах появятся повреждения, которые будут уничтожать щетки.

Втулки, имеющие разбитую посадку, создают условия для перекоса якоря и неравномерного изнашивания щеток. Тем самым увеличивается вероятность формирования в электрообмотке межвиткового КЗ.

Якорь стартера

Проверка якоря стартера мультиметром выполняется после того, как выполнен первоначальный контроль якоря. Его осуществляют путем подачи напряжения 12 V с АКБ, минуя реле, с непосредственным подключением стартера. Если он при прямой подаче напряжения стал работать, то причина сбоя запуска двигателя — износ щеток. Дальше потребуется выполнить разборку якоря и сделать визуальный контроль его внешнего состояния. И только после этого нужно проверить якорь стартера мультиметром в режиме омметра.

В ходе эксплуатации зачастую автолюбители могут найти повреждения обмотки путем внешнего осмотра. Например, между коллекторными ламелями обнаруживают стружку или находят выгоревшие ламели, неравномерный износ конструкций или распайку выводов.

Диагностика и способы устранения неисправности

Стартер жужжит (иногда с визгом), но не крутит, либо щелкает реле — это также основная проблема, которая возникает у водителей. Просто стартер автомобиля не реагирует на поворот ключа зажигания.

Или же при включении зажигания щелкает втягивающее реле. Это щелканье намекает на то, что втягивающая обмотка работает, но шестеренка не крутит или по каким-либо причинам неисправна. Вся проблема, в основном, в катушке. Она просто неспособна подхватить движение сердечника. Либо плохие контакты или втягивающее реле.

АКБ

Это один из самых распространенных видов проблемы. Суть в том, что аккумулятор просто разрядился или батарейки уже давно не работают.

Если проблема в этом, то достаточно просто его зарядить. Но если такая проблема была один раз, то она повторится. Чтобы такого больше не случалось, нужно заранее узнать, почему батарея разряжается.

Разряжается она, в основном, из-за того, что владельцы оставляют свет либо другие потребители энергии включенными.

Коммутация

Коммутация стартера элементарна — плюс батареи прикручен к втягивающему реле. Минус на корпусе, а с целью старта подойдет кабель разреза со стандартным реле, каким распоряжается замок зажигания.

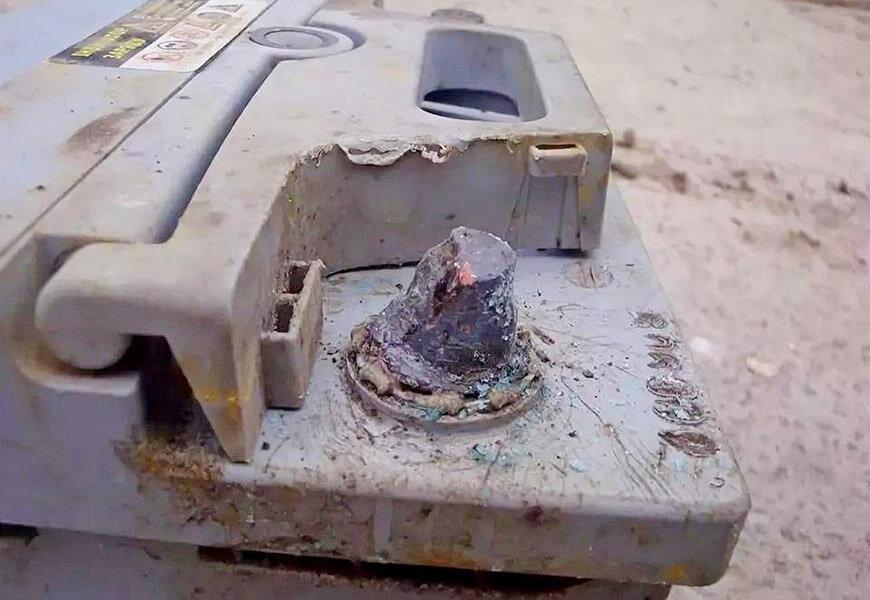

Неисправные контакты

Если при такой проблеме щелкает или трещит стартер и при этом возникают странные звуки, нужно проверить все соединения. Что-то могло отойти. Так как при запуске двигателя потребуется достаточное количество энергии, из-за этого одному контакту может не дойти нужное количество энергии: из 200 достаться только 10 ампер. Поэтому стартер щелкает и трещит.

Из-за этого могут и происходить посторонние звуки. Главное — проверить все соединения, очистить все контакты от пыли, окислов и смазать их.

Реле

При выключении зажигания щелкает реле. Оно может издавать щелкающий звук сильнее. Чтобы такого не произошло, необходимо подать плюс к питанию на стартере.

Если двигатель запускается, но стартер не работает, необходимо проверить всю проводку. Чтобы проверить ее, нужно заранее поставить автомобиль на нейтральное положение, иначе машина может начать движение.

Щеточный узел

Здесь необходимо провести основную разборку стартера. Так износ деталей щеток будет сразу видно, так как он может быть достаточно большой.

Бывает такое, что из-за неработающих щеток не срабатывает реле. Такой момент сразу заметен.

Втягивающее реле

Если все другие детали исправны, то стоит проверить втягивающее реле стартера. У него есть всего три клеммы: две из них достаточно большие, другая малая.

Чтобы проверить эту проблему, вам потребуется отвертка. Ей можно замкнуть клеммы на небольшой промежуток, чтобы все исправить.

Если при замыкании клемм стартер начал вращаться, то проблема точно во втягивающем реле.

Главное — никогда не заводите двигатель в таком состоянии. Из-за большого напора тока контакты на втягивающем могут просто сгореть за одну попытку и придется менять еще и их.

Поломка реле: причины и признаки

Внешние проявления выхода втягивающего реле автомобильного стартера из строя таковы:

• Поворот ключа зажигания не приводит к запуску мотора либо же запустить его удаётся только после нескольких попыток.
• Вращение стартера после запуска мотора происходит на высокой скорости. Это ощущается на слух по громкому жужжанию двигателя.

Поломка реле — одна из вероятных причин невозможности завести автомобиль. В свою очередь, возможных причин выхода втягивающего реле из строя несколько:

• перегорание контактных пластин, находящихся во внутренней части реле (в обиходе называемых “пятаками”), снижение площади контакта и “залипание” данных пластин;
• обрыв либо обгорание обмотки;
• искривление возвратной пружины либо её ослабление;
• короткое замыкание, образующееся в обмотке.

При обнаружении по крайней мере одного из этих признаков необходимо выполнить диагностику втягивающего реле.

Как проверить реле

Есть 2 способа проверки. Рассмотрим их подробнее:

• Срабатывание реле определяется довольно легко — при запуске слышен щелчок, который издаёт двигающийся сердечник (4). Такой щелчок свидетельствует об исправности реле. В случае отсутствия щелчка можно сделать вывод о несрабатывании втягивающего реле. Если же реле щёлкает, однако стартер не вращается, причиной этого может быть подгорание находящихся в реле контактов.
• При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправностей в одной либо в обеих его обмотках (2, 3). В этой ситуации проверить втягивающее реле возможно при помощи омметра посредством определения сопротивления обмоток реле. Нужно достать из корпуса сердечник (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, имеющееся между “массой” и обмотками. Оно должно составлять от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образованное между ними. Оно должно составлять от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеренное значение не входит в вышеуказанный диапазон, это указывает на короткое замыкание и выход из строя обмоток реле (2, 3).

Запуск двигателя автомобиля происходит посредством работы втягивающего реле. Благодаря ему специальный маховик присоединяется к двигателю, запускает его, затем возвращается на место. Неисправность этой детали может привести к тому, что мотор не заведётся.

Втягивающее реле стартера – для чего оно необходимо и как работает

Здравствуйте, уважаемые автолюбители! Прежде, чем любой автомобиль, подчиняясь желаниям владельца, выедет из гаража и поедет из пункта «А» в пункт «Б», его необходимо завести. Большинство современных автопользователей, которых автолюбителями можно назвать с большой натяжкой, доверяют ремонт и обслуживание своего авто специалистам сервисных центров.

Плохого в этом ничего нет, если не учитывать, тот факт, что автомобили эксплуатируют бездумно, неаккуратно. Уважающий себя водитель, даже если не принимает лично участие в ремонте машины, должен знать её устройство, основные признаки неисправностей, порядок их устранения. Это необходимо хотя бы для того, чтобы не выглядеть глупо в разговоре с автослесарем и не попасться в руки мошенников от ремонта.

Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие.

Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.

Тяговое реле стартера – для чего оно необходимо

Втягивающее реле стартера

Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.

В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле.

Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:

• перераспределение электроэнергии между электромагнитом реле и мотором стартера;
• синхронизация работы узлов стартера при запуске мотора;
• подача шестерни бедикса до зацепления с зубами венца маховика;
• возврат шестерни в исходное положение после пуска.

В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее».

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.

Устройство втягивающего реле стартера и принцип его работы

Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере. Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.

Основными частями реле являются:

• корпус;
• якорь;
• магнит с обмотками (втягивающая и удерживающая);
• возвратная пружина;
• контакты.

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.

Щетки

Проверка щеток проходит двумя путями:

1. С применением лампы на 12 В. Подключаем один провод к держателю щетки, в второй — к кожуху. Если контрольная лампа горит, это говорит о пробое. Следовательно, щетки придется менять.
2. Мультиметр. Чтобы проверить стартер на работоспособность (точнее, его элемент), нужно разобрать узел и измерить число Ом между главной пластинкой и держателем. В идеале этот параметр должен стремиться к максимальному числу Ом.

При снятии щеток осматриваем остальные детали, уделяя внимание втулкам, обмотке и другим элементам. При выявлении выработки ток может подсаживаться, из-за чего мотор работает плохо или на срабатывает вовсе. Если целостность коллектора нарушена, со временем он повреждает и щетки

В случае повреждения втулок появляется перекос якоря, и имеет место неравномерный износ. Как результат, возрастает риск замыкания между витками

Если целостность коллектора нарушена, со временем он повреждает и щетки. В случае повреждения втулок появляется перекос якоря, и имеет место неравномерный износ. Как результат, возрастает риск замыкания между витками.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

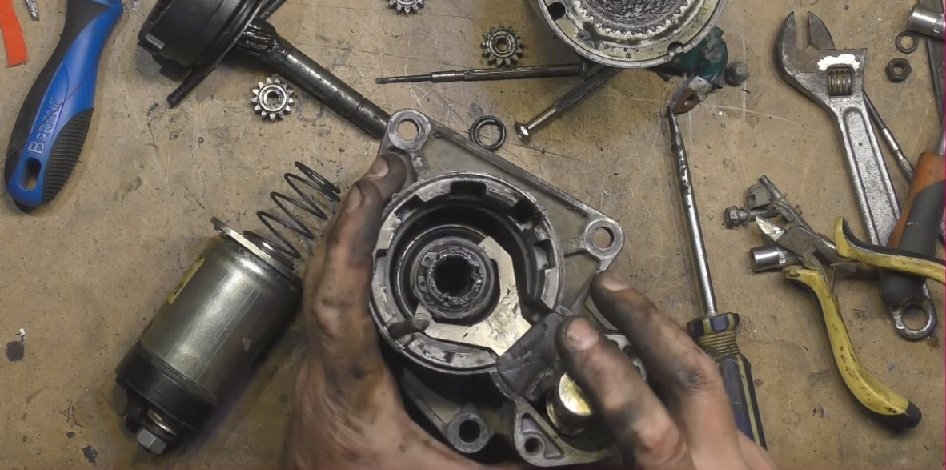

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

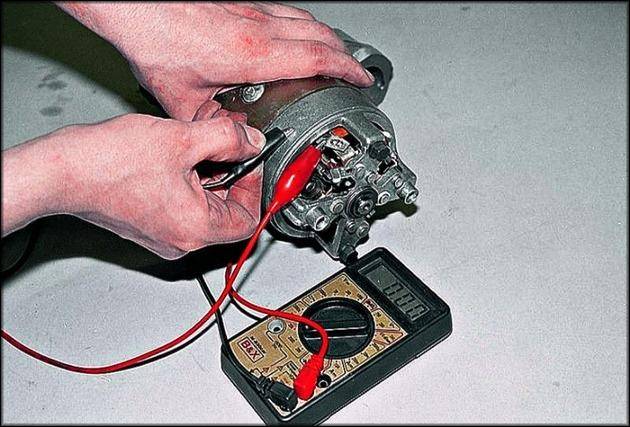

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

https://youtube.com/watch?v=2AgwvzkRuoI

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Руководство по проверке

Устройство можно проверить, не снимая его с машины. Снятие выполняется при серьезных поломках. Для диагностики не потребуется специальных знаний. Проверяется устройство в несколько этапов. Самое главное — проверять толстыми проводами, на тонких работать не будет.

Этапы

Проверка стартера в сборе. Для этого нужно демонтировать устройство с машины и зажать его в тиски, надежно, но не сильно, чтобы не поломать. Затем необходимо замкнуть контактные болты, находящиеся с тыльной стороны, с помощью металлического предмета или куска проволоки. Если стартер рабочий, он начнет крутиться. В этом случае причина неисправности может быть в реле тяги.

Проверка на работоспособность тягового реле. Для этого нужно использовать провода с небольшим сопротивлением. Одним проводом нужно соединить положительную клемму на аккумуляторе и реле на массе, а вторым минусовую клемму на аккумуляторе и корпусом стартера. Если реле исправное, прозвучит характерный щелчок и якорь выдвинет шестеренку (автор видео — altevaa TV)

Проверяем якорь. Для этого нужно подать напряжение 12 В напрямую в обход тягового реле. Проверяем с помощью контрольной лампочки. Якорь подключается к питанию, а корпус устройства к лампочке. Если лампочка загорелась или искрит, значит, якорь имеет пробой и его нужно заменить.

Тестером следует измерить сопротивление между корпусом ротора и обмотками, оно должно составлять несколько миллионов Ом. Если сопротивление изоляции от 0 до 2 Ом, якорь неисправен и требует замены. Проверка межвиткового замыкания делается с помощью специального стенда для проверки генераторов.

Проверка устройства на стенде

Проверку щеток делают с помощью лампочки на 12 В, которую подключают к щеткодержателю и корпусу устройства. Светящаяся лампочка информирует о неисправности щеток. В этом случае их нужно заменить. Обмотка также проверяется лампочкой, только подключается обмотка и корпус.

Прозвонить электрическую сеть. С помощью контрольки можно прозвонить электрическую цепь, чтобы найти разрывы. Чтобы прозвонить элетросеть, необходимо включить зажигание.

Проверяем бендикс. Для проверки понадобится мягкая прокладка, чтобы защитить деталь от повреждения. Звездочку бендикса нужно зажать в тиски и провернуть муфту в одну и другую сторону. Если деталь исправна, муфта будет поворачиваться лишь в одну сторону. Если она проворачивается в другую сторону, это говорит о ее неисправности и необходимости замены. Могут быть изношены зубья, тогда бендикс нужно просто заменить.

Забоины в зубьях бендикса

При визуальном осмотре можно выявить следующие неисправности:

• обрывы обмотки;
• нарушение изоляции;
• износ пластин коллектора;
• дефекты поверхности коллектора и якоря в виде задиров, царапин, канавок и т.д.

Небольшие дефекты устраняются путем зачищения мелкозернистой наждачной бумагой или шлифованием. Если в результате этих действий якорь уменьшился в диаметре, ставятся прокладки. То же касается и коллектора. Если детали сильно изношены, их лучше заменить. Замена требуется, если неисправна межвитковая изоляция, изношены щетки и подшипники.

Если вы не знаете, как проверить стартер, не снимая его с машины, диагностику можно сделать на СТО, которые оборудованы специальным стендом для диагностики генераторов.
