Как самому поменять цепь ГРМ в гаражных условиях

Как выбрать новый комплект запчастей

Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:

покупайте цепь у официальных торговых представителей, дилеров либо в магазинах, положительно зарекомендовавших себя среди других пользователей;
не старайтесь экономить, рассматривая изделия неизвестных производителей;
проверьте деталь на наличие меток и прогиб в горизонтальном положении;
посоветуйтесь со знакомым автомехаником, какой бренд лучше выбрать для вашей марки авто;
сделайте визуальный осмотр изделия на предмет небрежного изготовления или других признаков — заусенцев, люфта между звеньями и так далее.

На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.

Цепь, шестерни, башмаки и натяжитель — полный комплект для замены

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.

Возможные неисправности

В семействе автомобилей Волжского автозавода, которые получили названия «классики», привод ГРМ исполнен в цепном варианте. Ресурс хорошей двухрядной цепи выше любого ремня, к тому же цепь лучше защищена от любых внешних воздействий, находясь внутри блока двигателя. Моментальное растяжение цепи исключено, к тому же цепь, в отличие от ремня, не проскользнёт при резкой прогазовке двигателя. Обратная сторона: шумность и некоторая громоздкость — не столь бросаются в глаза при эксплуатации ВАЗ-2107.

Схема натяжителя: 1 — звёздочка распредвала; 2 — цепь ГРМ; 3 — успокоитель цепи; 4 — звёздочка привода вспомогательных агрегатов; 5 — звёздочка коленчатого вала; 6 — башмак натяжителя; 7 — гидравлический натяжитель цепи; 8 — штуцер масляной магистрали

К сожалению, цепь также не вечна. Она тоже растягивается — только не сразу, а постепенно, в результате выработки металлических пальцев о зубья шестерён.

Признаки того, что цепь растянулась и нужно диагностировать степень её исправности, следующие:

посторонний стук и звяканье при работе мотора;
сильное растяжение и выработка металла могут привести к нарушению фаз газораспределения, увеличению расхода топлива и другим неисправностям.

Если цепь лишь слегка потянулась, можно компенсировать проседание, увеличив прижим башмаком натяжителя. Когда же предел регулировок исчерпан, помочь может только замена цепи.

Растяжение цепи даже в несколько миллиметров заметен на глаз

Для того, чтобы лучше представлять, когда можно обойтись малой кровью, а когда менять цепь, производитель установил приблизительный ресурс нормальной работы привода ГРМ, которое на «семёрке» составляет 60 тысяч километров. При использовании свыше указанного срока появляется риск не просто растяжения, а перескока зубьев при работе, либо обрыва узла.

Перескок цепи на один-два зубца шестерни ведёт к нарушению фаз газораспределения, что скажется на сбоях в работе даже на холостых оборотах, не говоря уже о работе под нагрузкой.

Обрыв цепи приводит к исчезновению синхронизации между оборотами коленчатого и распределительного валов. В результате поршни по инерции бьют в отрытые вовнутрь цилиндра клапаны, деформируются сами и деформируют их. Поршни «семёрочного» мотора имеют специальные выточки, защищающие клапаны от загиба. Но если двигатель проходил капитальный ремонт с заменой цилиндро-поршневой группы, поршни вполне могут и не иметь выточек, тогда риск серьёзных повреждений вырастает. Следите за цепью привода и вовремя меняйте её.

Зачем требуется замена

Вполне закономерный вопрос, который задают многие. Ведь если цепь такая надежная и долговечная, а при условии правильной эксплуатации работает так же долго, как и двигатель, почему так часто интересуются заменой цепи.

Работа ГРМ напрямую зависит от состояния, степени износа и качества цепи. При работе мотора механизм также активно работает, причем под большими нагрузками. А в таком режиме ни один элемент вечно служить не сможет. Начинается процесс постепенного износа. Если на цепи сломается хотя бы один зубец, будет происходить проскальзывание. Даже оно одно может повлечь за собой череду неисправностей и полный выход из строя узла. Как показывает практика, при обрывах цепи появляются проблемы с клапанами двигателя, которые подлежат в итоге замене. Если это дизельный мотор, тогда есть риск поломки распредвала. В этой ситуации нужно менять не только цепь, но также распределительный вал, клапана и прокладку головки блока.

Если несвоевременно поменять цепь, последствия могут оказаться крайне серьезными, а на их устранение придется потратить внушительную сумму денег.

В связи с этим рекомендуется своевременно проводить диагностику. Заметив признаки износа, цепь обязательно меняют. Кстати, если покупаете подержанную машину, обязательно изучайте состояние цепного привода. Элемент не самый дешевый, а потому затраты на приведение авто в порядок существенно увеличатся.

Истинная вмт змз 406

Чтобы выяснить, где на конкретном двигателе находится истинное положение ВМТ, я сделал специальную приспособу. Я не первооткрыватель в данном вопросе, я просто чуточку облагородил «народное творчество». Если объяснить, по-простому, это «трубка», которая вворачивается в первый или четвертый цилиндр. Внутри трубки проходит «спица», соединенная с индикатором часового типа. Теперь установка фаз грм змз, выглядит следующим образом. Мы можем определить положение ВМТ с точностью до 0,01 мм (одной сотой миллиметра). На шкивах клиентских двигателей, белым масляным маркером, я делаю вторую метку, которая действительно является истинной. В прайс-листе данное приспособление обозначено, как индикатор ВМТ. В заказ комплектуется без часового индикатора, поскольку основные потребители этого изделия, сервисы и диагносты, а у них как правило индикаторы есть. Спица должна выступать от среза корпуса на 4-5мм.

Дополнение

С момента написания данной статьи накопилась некоторая статистика по заказам и желаниям людей. Вопреки нашим ожиданиям большинство попросило, чтобы к корпусу индикатора можно было приобрести сам часовой индикатор, чтобы не дергать его из других наборов или инструмента. Некоторое время ушло на поиски и проверку качества изготовителя. Результат представлен на фото и в прайс-листе. Индикатор можно приобрести как отдельно, так и в наборе с корпусом. Полная комплектация со спицей, пока не планируется.

Источник

Замена цепи ГРМ

Замена цепи ГРМ ВАЗ 2106, как и замена ремня ГРМ, стандартная и может быть выполнена самостоятельно в гараже, поэтому лучше всего будет рассматривать эту процедуру на примере этого автомобиля. Некоторые выполняют замену цепи не производя разборку передней части двигателя, мотивируя это тем, что эта операция сложна и практически не имеет смысла.

Но если подробно разобраться, то снять переднюю крышку и шкив коленчатого вала гораздо проще, чем расклепать звенья цепи практически на весу с риском того, что она может «раскрыться». Для этого нужно «раскрыть» звенья старой цепи, временно соединить с новой и повернуть так, чтобы новая цепь становилась по всем звёздочкам и вытянуть её до встречи с рассоединённым звеном, а после расклепать звенья уже новой цепи. Но этот метод не очень рационален, т.к. нарушается ресурс цепи и отсутствует гарантия такого соединения, поэтому такую замену нужно производить в крайних случаях. Более профессиональный метод несколько отличается от предыдущего.

По такому же методу производится замена цепи ГРМ ВАЗ 2107 и других автомобилей ВАЗ с установленным двигателем производства ЗМЗ (различие может быть только в количестве звеньев цепи для каждой модели). Сначала снимается клемма аккумулятора, корпус воздушного фильтра и крышка клапанов.

Двигатель выставляется по заводским меткам (верхняя метка – на звёздочке распределительного вала изнутри и прилив к центру корпуса распределительного вала; нижняя метка – рисочка на шкиву коленчатого вала (дублируется с конца шкива приливной риской и легко нащупывается рукой) совмещается с меткой на передней крышке двигателя). Для удобства лучше всего смотреть со стороны трамблёра.

Нужно отдать храповик, который удерживает шкив коленвала. Тут присутствует одна хитрость: на левый брызговик можно положить кусочек деревянной рейки или её подобие, чтобы предохранить лонжерон от удара. На храповик коленчатого вала нужно надеть ключ для прокручивания двигателя (специальный ключ с плоским шестигранником под храповик на конце и длинной ручкой) и поставить его в положение, при котором ему будет хватать «разгона» для удара о рейку.

После, сняв высоковольтный провод с катушки зажигания, нужно включить стартер (на нейтральной) и ключ передаст крутящий момент коленчатого вала и ударится о рейку на лонжероне. Как правило, храповик отдаётся после первых двух попыток, но иногда приходится делать это несколько раз. Если такого ключа нет, то можно воспользоваться воротком с коротким плечом и головкой, но головку с торца необходимо чем-то придержать, т.к. она будет сидеть не плотно. Также можно приспособить и накидной ключ с небольшим углом перехода.

То есть сегодня нет принципиальной разницы между характеристиками ремня и цепи?

Как ни крути, а железная цепь, работающая в масляной ванне, и без рывковых нагрузок ходит все-таки больше, чем ремень. Это связано с материалами и технологиями изготовления последних. Стальная ударопрочная цепь в меньшей степени подвержена внешним воздействиям. Однако, вопреки заблуждениям, никаких «вечных» цепей не существует. В силу их конструктивных особенностей и режима эксплуатации цепь требует обязательной замены при критическом растяжении. Игнорирование данного действия приводит к перескоку цепи или даже обрыву, в результате чего поршни «встречаются» с клапанами.

Главным слабым местом цепи являются подшипники скольжения, то есть детали, с помощью которых соединяются звенья цепи. Соединения и их упоры несут вибрационную нагрузку, и со временем втулки изнашиваются, цепь растягивается и появляется люфт. Уже он, в свою очередь, механически воздействует на шестерни, на которых появляются следы выработки на зубьях. Именно поэтому при замене цепи ГРМ часто требуется и замена шестеренок, потому что работа новой цепи на изношенных зубьях даст не лучший эффект.

На самом деле, например, температурные нагрузки практически не критичны и для современных ремней, а вот механические воздействия ремни могут не пережить. Кстати, изламывать новые ремни перед установкой, проверяя на гибкость, категорически запрещено, поскольку внутри них применяются стекловолоконные ткани.

Плюсы и минусы цепного привода ГРМ

Следует отметить также компактность цепного привода. Кроме того, цепь и детали привода хорошо защищены от внешних воздействий: попадания пыли, влаги, других загрязнений. Это обстоятельство способствует увеличению срока службы комплекта.

Также следует отметить шумность цепного привода, а также труднодоступность и довольно высокую стоимость замены.

Шум, создаваемый цепью при работе, «маскирует» другие шумы двигателя, затрудняя диагностику неисправностей.

Цепь требует постоянной смазки, поэтому конструкторы помещают привод внутри блока цилиндров. Несмотря на то, что цепь работает постоянно, она изнашивается мало, а вот башмаки (успокоители) и гидравлические натяжители имеют ограниченный срок службы. Но даже для осмотра этих элементов приходится разбирать чуть ли не половину двигателя.

Зачем менять цепь ГРМ

Цепь ГРМ функционирует при условии работы двигателя автомобиля. Со временем она подвергается износу и выходит из строя. Как вариант — отлетает один из зубцов цепи, из-за чего она начнёт проскальзывать. Так как механизм располагается таким образом, что в жёсткой сцепке объединяет другие движущиеся детали, то одного проскальзывания будет достаточно для поломки всей системы. Разрыв цепи газораспределительного механизма во многих машинах становится причиной дефектов клапанов двигателя, которые придётся поменять. На дизельных моторах может сломаться распределительный вал, и в итоге нужно заменять не только саму цепь ГРМ, но и распредвал, клапана и прокладку блока цилиндров.

Исправная цепь механизма

Процесс смены цепи ГРМ на некоторых моделях машин длится аж до 5 часов. Обычно меняют не только саму цепь, но и натяжные механизмы. Экономить на деталях не стоит: низкокачественная цепь может порваться очень быстро. В обязательном порядке меняется цепь ГРМ на купленном с рук автомобиле, даже если предыдущий владелец уверяет, что она новая.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

шестигранный ключ на 6;
торцевые головки размерами 12, 13 и 14;
зубило и молоток;
чистую ткань для вытирания;
контейнеры, в которые надо будет слить технические жидкости;
разводной и динамометрический ключи;
брусок дерева;
герметик и «антисиликон» (обезжириватель);
и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
Отсюда мы начинаем работу по подготовке к замене цепи
Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Статья в тему: Разновидности АКПП: отличия и виды коробок автомат

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.
Если в вашей машине натяжитель выглядит так — лучше его заменить

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

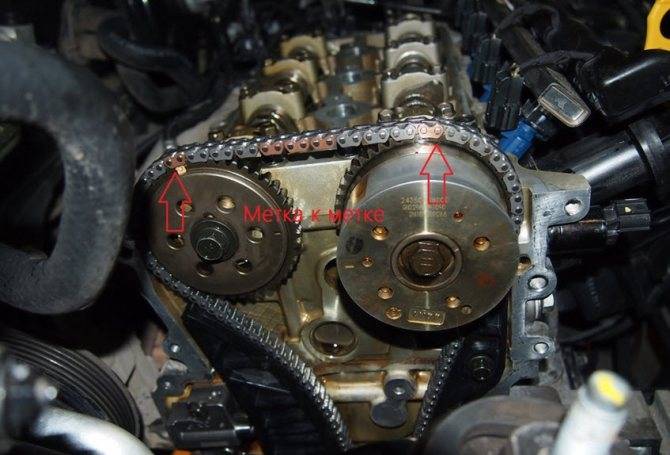

Те самые метки, что должны соответствовать одна другой

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается

Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

появление характерного звенящего шума в районе цепного механизма;
периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Выбор ремня

Оптимальным вариантом при выборе *качественного ремня ГРМ* — покупка оригинальной комплектующей. Такие ремни создавались инженерами, которые также создавали двигатели для конкретного автомобиля. При создании комплектующих использовались все математические расчеты. Контроль качества при этом на самом высоком уровне. Но если оригинальные комплектующие в регионе владельца транспортного средства редкость, а официальный дилер находится за несколько сотен километров от места нахождения автомобиля, можно воспользоваться качественными аналогами.

Название популярных фирм комплектующих:

После выбора ремня можно перейти непосредственно к подготовке.

Как определить износ системы и когда нужна замена

Во время работы цепь ГРМ находится в изогнутом положении и постоянно нагревается. Эксплуатация в таких условиях вызывает растягивание и провисание. Это сказывается и на прочности. Постепенно цепь начинает провисать из-за износа шарнирных соединений звеньев, как следствие — она начинает перескакивать на один-два зубца. Причиной неисправностей и обрыва является амортизационный износ.

Провисание цепи ГРМ в результате износа

Визуально выявить износ цепи или по издаваемому ей звуку фактически нереально. Помимо этого провести такой осмотр невооружённым глазом также нельзя. Поэтому при замене детали учитывают только её ресурс. Эксплуатационный срок зависит от силового агрегата транспортного средства, условий эксплуатации и пробега.

Завод-изготовитель даёт рекомендации по смене ГРМ для каждого силового агрегата. Однако на практике реальные сроки эксплуатации цепи могут значительно отличаться и варьируются в зависимости от условий использования авто. Завод-изготовитель даёт свои рекомендации на основе проводимых на полигоне тестов, а каждодневная езда в городском режиме разрушает деталь гораздо быстрее. Помимо этого изменяться сроки замены могут и в зависимости от климатических условий, что характерно для России.

Последствия неисправностей

В зависимости от сложности поломки ЦП она может привести, как к временной неисправности двигателя, так и к полному его выходу из строя с последующей заменой.

Так, если связь между коленвалом и распредвалом прекращается в результате обрыва цепи, то крутящий момент перестает туда поступать. Происходит остановка работы клапанов, однако поршневая система продолжает работать в том же режиме, что и до поломки.

Так как поршни и клапана работают в синхронном режиме, то из-за остановки вторых происходит столкновение с первыми, в результате чего обе запчасти могут быть полностью разрушены.

В этом случае, исходя из конструктивных особенностей конкретной марки двигателя, — он либо подлежит комплексному ремонту, либо нет и тогда приходится покупать новый.

Когда менять цепь ГРМ?

Замена цепи ГРМ особенно необходима, когда наступает её критический износ – ресурс полностью выработан и подтяжка её различными способами не даёт никакого эффекта. К этим способам относятся: наращивание длины на рабочей части натяжителя посредством металлической трубки того же диаметра, доваривание на «башмак» дополнительной скобы и другие «гаражные» способы.

Растянутая цепь ГРМ уже не способна обеспечивать точное совпадение фаз газораспределения, что сильно сказывается на нормальной работе двигателя. Ко всему прочему она постоянно изнашивает «башмак» и повреждает успокоитель, которые в результате этого очень часто меняются (иногда даже каждый месяц). Также повышается шумность работы двигателя, ухудшается его запуск и увеличивается расход топлива. Также не стоит забывать о том, что цепь часто «раскрывается» со всеми вытекающими из этого последствиями.

Зачем менять цепь ГРМ

На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев. Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно. Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

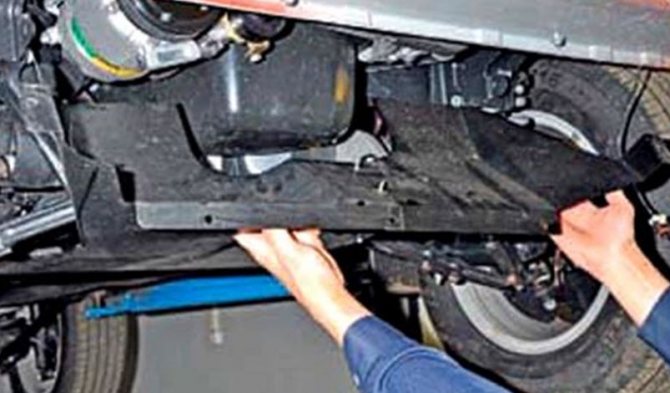

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

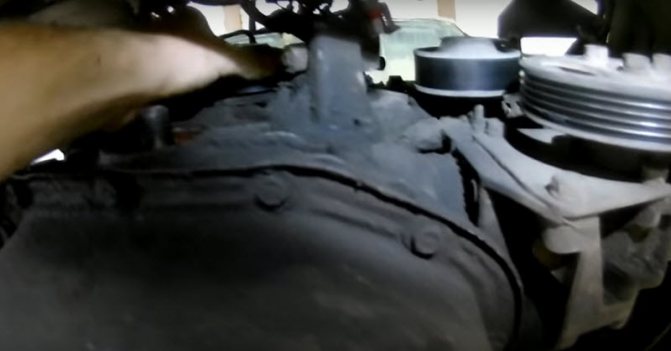

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Причины замены цепи газораспределительного механизма

Она подлежит замене в двух случаях:

В случае обрыва.
В случае серьёзного растяжения.

Обрыв цепи — это чрезвычайная ситуация. Если это произошло на ходу, в двигателе практически гарантированно будут повреждены все клапаны. Их придётся менять вместе с цепью, и замена (с предварительной притиркой) потребует вмешательства специалистов и обойдётся автовладельцу очень дорого.

Растяжение цепи встречается гораздо чаще. Как правило, оно связано с так называемой усталостью металла. Обычно цепь слегка растягивается через 200–300 тыс. км пробега (но это относится только к оригинальным, качественным цепям от производителя автомобиля, менее качественные цепи могут растягиваться и через 80–100 тыс. км пробега). Растяжение ведёт к нарушению слаженности в работе распредвала и коленвала, что в свою очередь сказывается на работе всего мотора. Она становится нестабильной, на небольших оборотах двигатель теряет приёмистость, появляются рывки при трогании с места и т. д.

Цепь или ремень?

ГРМ автомобилей, как мы уже сказали ранее, может иметь два типа привода. Это цепь или ремень. Понятное дело, что если у вас двигатель с цепным ГРМ, ставить ремень ни в коем случае нельзя. Но что делать, если стоит выбор между двумя автомобилями? Однозначного ответа на вопрос «что лучше» нет. Оба приводных элемента имеют свои плюсы и минусы. Так, цепь более надежна, поскольку никогда не рвется и о признаках сигнализирует заранее. Но при этом она шумная в работе, а заменить ее гораздо сложнее, чем ремень. Последний, в свою очередь, не издает шумов в работе.

Но менять его приходится чаще – каждые 60 тысяч километров. В случае обрыва, загиб клапанов неизбежен. Исключение составляют лишь 8-клапанные двигателя. Но они сегодня практически не производятся.

Начнем

Снимаем декоративный пластик и откручиваем четыре болта крепящих модули зажигания. Снимаем модули.

Выворачиваем восемь болтов, две гайки и одну шпильку на 10 клапанной крышки. На фото отсутствует впускной коллектор, так как его сняли для разборки двигателя, вам снимать не надо.

Снимаем клапанную крышку вместе с прокладкой.

Отключаем минусовую клемму аккумулятора. Отсоединяем всю проводку с генератора и откручиваем два болта крепящих его. Снимаем генератор. Фото с тыльной стороны.

Поддомкрачиваем двигатель. Снимаем опору двигателя, выкручиваем три болта на 14. Если два боковых выкручиваются с помощью карданчика без проблем, то третий под блоком АБС …, а так же две гайки и болт на 14 крепление опоры к кронштейну двигателя. Вынуть опору мешает клапан VVT, его аккуратно снимаем. Крепится одним болтом на 10.

Сливаем антифриз с радиатора и блока цилиндров.

Кран на блоке находится под выпускным коллектором. На радиаторе слева, снизу.

Выставляем верхнею мертвую точку.

Снимаем переднее правое колесо и пластиковый брызговик.

Метка на шкиве коленвала должна быть напротив метки «0» на крышке ГРМ.

На звездах распределительных валов две метки друг напротив друга. Если этого не произошло, проворачиваем коленвал на один оборот. Качество фото хромает, поскольку сделано гибкой камерой. По-другому сфотографировать не получается так как мешают трубки кондиционера, АБС и ГУР.

Сымитируем положение на снятых деталях.

На звездочки выпускного распредвала метим звено цепи напротив верхней метки. На звездочке VVT звено напротив длинной метки.

Снимаем ремень привода вспомогательных агрегатов. Ключом на 19 за специальный выступ на автоматическом натяжителя проворачиваем его по часовой стрелки и снимаем ремень. Ослабляем болт крепления натяжителя.

Отворачиваем гайку крепления натяжителя.

Снять натяжитель мешает лонжерон в который упирается болт. Что бы его вытащить придется подданкратить двигатель. Ставим домкрат под переднею часть и на опоре КПП откручиваем гайку и вынимаем болт.

Поднимаем переднею часть двигателя по максимуму и снимаем натяжитель. Так же выворачиваем шпильку, на которой он держался, поскольку она будет мешать снять крышку цепи ГРМ.

Так же, вывернув три болта на 14, вынимаем кронштейн опоры.

Откручиваем шесть болтов на 10 крепления помпы.

Снимаем насос охлаждающей жидкости. Два болта короче остальных, на фото их не вынули. Запоминаем или метим места.

Стопорим коленвал, откручиваем болт и снимаем шкив коленвала. Что бы застопорить коленвал используем простой способ, включаем пятую передачу, в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинила его у тормозного суппорта и легким движением руки открутите болт.

Отверните 8 болтов на 10 и три на 12 крышки ГРМ. Снимите датчик положения коленвала. Так же снимаем насос гидроусилителя, два болта на 12.

Вверху слева на крышке установлен натяжитель цепи ГРМ, снимаем его открутив две гайки на 10.

Снимаем крышку ГРМ. На снятой крышке видны места нахождения болтов ее крепления.

Снимаем ротор датчика положения коленчатого вала.

Откручиваем один болт башмака натяжителя и два успокоителя цепи, их снимаем.

На натяжителя видны следы недопустимого износа.

Ставим метку на звене цепи ГРМ напротив метки звездочки коленчатого вала.

Снимаем старую цепь и звездочку коленвала. На трех звеньях новой цепи ГРМ есть стандартные метки, желтые или черные, зависит от производителя. Если приложить нашу цепь к новой, все метки должны совпасть, так же как количество звеньев.
