Как снять коробку передач на ВАЗ-2114: видео демонтажа КПП

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

Набор гаечных ключей;
Набор торцевых головок с удлинителем;
Плоская и фигурная отвёртки;
Пассатижи;
Монтировка;
Домкрат;
Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.
Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
Обесточиваем автомобиль, сняв клемму с аккумулятора
Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
Отсоединить от шарнира тягу привода переключения передач
Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.
Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.
Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Какое масло заливать?

Правильно подобранная моторная смазка является залогом долголетней эксплуатации ВАЗ 2114

Но как правильно выбрать масло для двигателя данного транспортного средства? При выборе смазочной субстанции для ВАЗ 2114 рекомендуется обращать внимание на следующие характеристики:

Вязкость технической жидкости (зависит от времени года);
Качество моторной смазки. Приобретая масло для двигателя ВАЗ у известного производителя, следует остерегаться подделок;
Пригодность технической субстанции определённой марки для использования в качестве смазки для двигателя ВАЗ 2114.

Шкала вязкости моторных масел в зависимости от времени года В качестве моторного масла для двигателя рассматриваемого транспортного средства рекомендуются смазочные субстанции следующих марок:

Mobil 1, Super S и Synt S;
Лукойл;
Нордис Премьер Ультра;
ТНК Магнум и ТНК Супер;
Mannol Elite Extreme Classic;

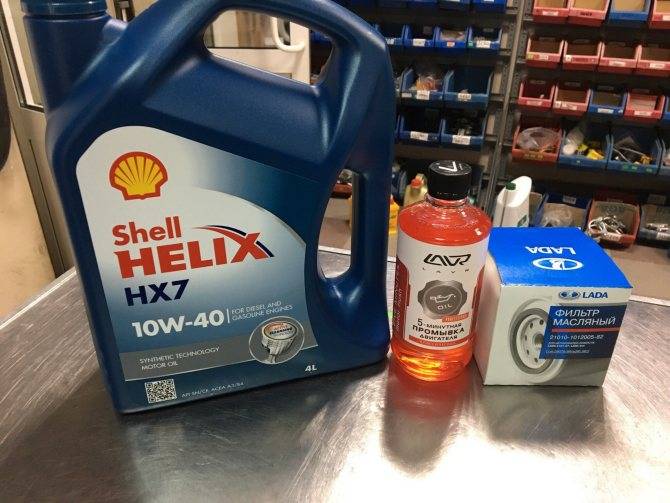

Shell Helix, Super. Plus. Ultra, Extra.

Опытные владельцы ВАЗ 2114 рекомендуют использовать следующие типы масел:

Shell Helix;
Mobil 10W40;
ZIC 5W30.

Важно учесть, что неподходящая техническая жидкость не только не обеспечит детали мотора транспортного средства необходимой смазкой, но и может способствовать их повреждению. Поэтому к выбору смазочной субстанции для личного автомобиля следует подойти ответственно

Новая или восстановленная старая?

Если замены коробки избежать не удается, стоит рассмотреть один очень привлекательный вариант — установку восстановленной КПП. Для этого фирмы приобретают старые, поврежденные коробки, восстанавливают их максимально качественно и предлагают установку с гарантией.

Разобранная КПП

Как показывает практика, подобные КПП обходятся примерно на 30-70% дешевле, нежели приобретение новой коробки переключения передач.

Только есть одно важное условие для успешной экономии на столь значимом ремонте. Это должна быть надежная, проверенная фирма. Подобные компании дорожат собственной репутацией, потому не имеют дело с подделками, ремонтом низкого качества

Чтобы получить положительные отзывы клиентов, привлечь к себе новых заказчиков, они просто обязаны делать все хорошо, на совесть. Потому сегодня существуют фирмы-однодневки и компании, когда за годы работы зарекомендовали себя как надежный и ответственный специалист по ремонту и замене КПП. Вы сами прекрасно понимаете, к кому нужно обращаться в случае с проблемами у вашей коробки

Подобные компании дорожат собственной репутацией, потому не имеют дело с подделками, ремонтом низкого качества. Чтобы получить положительные отзывы клиентов, привлечь к себе новых заказчиков, они просто обязаны делать все хорошо, на совесть. Потому сегодня существуют фирмы-однодневки и компании, когда за годы работы зарекомендовали себя как надежный и ответственный специалист по ремонту и замене КПП. Вы сами прекрасно понимаете, к кому нужно обращаться в случае с проблемами у вашей коробки.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Несмотря на неидеальную работу, коробка ВАЗ 2114, при правильной эксплуатации, отличается хорошей выносливостью и долговечностью. Если не мешкать с профилактикой и оперативным устранением поломок, ремонт ее обходится не дорого.

Рассмотрим основные неисправности КПП, с которыми может столкнутся владелец четырнадцатой:

Отсутствия фиксации скоростей при переключении. Если скорости “вылетают”, причина, скорее всего, заключается в изношенных зубьях на шестернях и муфте. Ускоренному износу данных деталей способствует неправильное переключение скоростей с несоблюдением скоростного режима. Устраняется проблема заменой шестерней.
Тугой ход рычага переключения скоростей. Причины – механические повреждения зубцов фиксации рычага на шарнире либо износ реактивной тяги, также не помашет проверить целостность пластиковых деталей привода КПП;
Гудит коробка передач ВАЗ 2114. Чаще всего КПП гудит на нейтральной передачи. В первую очередь необходимо проверить и, при необходимости, долить масло (вообще гудеть коробка может из-за использования некачественных смазочных материалов). Если масло в норме, проблема заключается в износе подшипника на первичном валу, определить который можно только на диагностике либо разобрав КПП;
Хруст при смене скорости. Тут необходимо менять износившийся синхронизатор, при чем менять его необходимо сразу после того, как проблема была обнаружена, поскольку если затянуть – полностью полетит блок шестеренок;
Стук. Стучать коробка передач на ВАЗ 2114 может как при нагрузке, так и без нее, причем – на любой передаче. Причина стука – поврежденная ведущая шестерня проблемной передачи.

Одним из ключевых факторов беспроблемной эксплуатации КПП четырнадцатой является использование качественных смазочных материалов. Наиболее подходящий вариант – минеральное масло категории GL-4. Стоит оно недешево, но свое дело делает на 5+, при использовании минерального масла ремонт КПП ВАЗ, требуется, как правило, крайне редко.

Большая часть владельцев ВАЗ 2114 сходится на мнении, что лучшим маслом для КПП является 75W90. Оно отличается большей текучестью, чем типичные масла для коробки, за счет чего смазка лучше попадает в те места КПП, смазывание которых предусмотрено исключительно разбрызгиванием. Хорошие варианты 75W90 – Hypoid-Getriebeoil TDL и Liqui Moly Vollsynthetisches Getriebeoil (GL-5).

Проверка уровня масла должна выполняться с периодичностью в три недели. В коробке передач четырнадцатой передачи размещены вертикально, самая верхняя – пятая, именно она наиболее подвержена выходу из строя из-за недостачи смазки, поэтому заливать масло всегда необходимо по максимальную отметку, а лучше всего – на 200-250 мл. больше требуемой нормы.

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

набора гаечных, торцевых или рожковых ключей;
набора головок с удлинителями;
плоской отвертки;
монтировки;
пассатижей;
домкрата;
чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
Далее демонтируем справа щиток моторного отсека.
На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.

Сливание масла из коробки

Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.
После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.
Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.
На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП. Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.
Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.
Отсоединение разъема датчика заднего хода
Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.
Теперь отсоединяем от шарнира тягу привода переключения передач.
Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.
Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.
Момент вставки заглушки в отверстие
Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.
Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.
Открутив крепежные болты, нужно снять нижнюю крышку картера.
Затем нужно открутить нижний болт крепления КПП к двигателю.
Далее вывешиваем силовой агрегат, используя приготовленный упор. В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.
Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.
Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.
Покачивая КПП, сдвигаем ее максимально назад и демонтируем.
Снятие КПП с авто
После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Инструкция по снятию КПП

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

набора гаечных, торцевых или рожковых ключей;
набора головок с удлинителями;
плоской отвертки;
монтировки;
пассатижей;
домкрата;
чистую ветошь.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Основные неисправности

Сцепление является обязательной частью автомобиля, использующего механическую коробку передач

Помимо знаний о работе сцепления, важно иметь представление о неисправностях

Наиболее распространённые из них:

сцепление выключается не до конца. Воздух, попадая в привод выключения, создаёт ощущение проваливающейся педали, в результате чего водитель не может полностью выключить сцепление;
сцепление не включается. Частая причина: обрыв троса;
педаль сцепления отказывается возвращаться в начальное положение. Причина: возвратная пружина вышла из строя либо отсоединена;
сильный шум во время выключения сцепления. Шум говорит об износ выжимного подшипника;
сцепление включается не полностью. Причин много: износ накладок ведущего диска, неисправность пружин, малый ход педали.

Последовательность работ

Подготовив все необходимое, можно приступать к работам.

Последовательность снятия такая:

Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
Откручиваем 4 болта крепления крышки картера сцепления;
Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
Выкручиваем болты крепления коробки передач к силовой установке;
Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Установка коробки на место проводиться в обратной последовательности. При этом следует проконтролировать установку на место всех снятых элементов, а также надежность затяжки крепежных элементов.

ВСЕ О КПП

Схема, устройство кпп ваз 2110. замена подушки, признаки неисправности

Модели ВАЗ 2113, 2114, 2115, оснащены пятиступенчатой механической КПП.

«СОСТАВ» КПП

В целом, коробка передач на ВАЗ, состоит из двух блоков: корпус (в него входят картера сцепления и коробки, а также задняя крышка), и внутренняя часть (передаточные числа, дифференциал и главная пара).

Рассмотрим внутреннее устройство КПП. Главная пара – это главная передача (также ее называют основным валом коробки). Она служит для снижения оборотов, которые передает силовой агрегат. Средняя «работоспособность» вала – уменьшение числа оборотов в четыре раза. К примеру, при крутящем моменте силового агрегата в четыре тысячи оборотов в минуту, главная пара «выдает» лишь одну тысячу оборотов соответственно.

Другим важным компонентом внутреннего устройства КПП являются передаточные числа. Передаточные числа, это шестерни, каждая из которых отвечает за «свою» передачу. Автомобили, произведенные в Тольятти, обыкновенно имеют следующие параметры передаточных чисел:

1-я : 3,636
2-я: 1,95
3-я: 1,357
4-я: 0,941
5-я: 0,784
Задний ход: 3,53

Основной частью кпп ваз 2114 , является кулиса (деталь используется при переключении передач).

Кулиса

Разработанная в 80-х годах прошлого столетия, кулиса имеет множество недостатков, среди которых и плохая «интерактивность» при переключении скоростей (передачи могут не включаться с первого раза, постоянно заедать, плохо заходить). От длины кулисы зависит скорость переключения передач. Обыкновенно, спортивные авто оснащаются укороченной версией кулисы, это позволяет решить многие проблемы с переключением передач, прибавить автомобилю динамику. Ну а для улучшения «управляемости» передач, уже давно используется другая деталь подобного назначения: тросик. Благодаря ему можно четко и достаточно легко переключиться на нужную передачу.

НЕДОСТАТКИ КПП ВАЗ 2114,2113,2115

В автомобилях ВАЗ 2114, прослеживается потеря динамики, во время переключении с 1-й передачи на 2-ю. Это связано с тем, что 1-я достаточно длинная, ну а 2-я, с точностью до наоборот, слишком короткая. К тому же, при частом резком переключении передач, может выйти из строя синхронизатор 2-й передачи. Тюнингованные и спортивные автомобили ВАЗ «13,14,15-й» серий, могут похвастать прекраснейшей динамикой. Это связано с тем, что «зазор» между «1-й» и «2-й» передачей сокращен до минимума.

Слишком длинная кулиса. Из-за этого «страдает» скорость переключения передач. К тому же, несовершенство конструкции кулисы, делает процесс переключения скоростей достаточно сложным и малоэффективным.

Снятие и установка коробки передач

1. Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. 2. Отсоедините провод от клеммы «–» аккумуляторной батареи, слейте масло из коробки передач, вывернув пробку и выверните болт крепления модуля зажигания к картеру сцепления.

3. Выверните болты крепления и снимите защиту картера (см. «Снятие и установка двигателя»).

4. Выверните болт и отсоедините провод «массы» от картера сцепления.

5. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

6. Снимите наконечник троса с рычага привода сцепления.

7. Отсоедините колодку с проводом от клеммы тягового реле стартера.

8. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

9. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

10. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

11. Отсоедините колодку жгута проводов от датчика скорости, установленного в верхней части картера коробки передач.

12. Отсоедините колодку жгута проводов от выключателя света заднего хода.

13. Ослабьте затяжку гаек крепления растяжек к рычагам подвески.

14. Отверните гайки крепления растяжек к кронштейнам или выверните по три болта крепления кронштейнов к кузову и разведите левую и правую растяжки в стороны.

15. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

16. Отверните гайку крепления шарового шарнира рулевой тяги.

17. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки. Аналогично отсоедините вторую рулевую тягу.

18. Отверните по два болта и отсоедините шаровые шарниры рычагов подвески от поворотных кулаков.

19. Выдавите монтировкой хвостовик одного из внутренних шарниров привода переднего колеса из коробки передач и отведите привод в сторону.

20. Вставьте вместо шарнира привода технологическую заглушку (например, старый внутренний шарнир). После этого отсоедините второй привод.

Предупреждение! Не отсоединяйте одновременно оба привода без установки технологической заглушки, иначе шестерни полуосей сместятся внутри коробки дифференциала и установить приводы без разборки коробки передач не удастся.

21. Отверните три болта крепления и снимите щиток картера сцепления.

22. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

23. Вывесите двигатель за рымы (для удобства фотографирования капот снят).

24. Отверните две гайки крепления задней опоры силового агрегата к кузову.

25. Отверните гайку и выньте болт левой опоры силового агрегата.

26. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.

27. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии коробки лепестки диафрагменной пружины сцепления.

Полезные советы: Перед установкой коробки передач рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.

Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите коробку передач в обратном порядке с учетом следующего.

29. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних шарниров приводов передних колес, иначе возможно отсоединение приводов от коробки передач во время движения.

30. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль стоит на земле.

Установка

При установке корзины и диска сцепления необходимо использовать имитатор первичного вала. Это нужно для того чтобы детали встали ровно. Такую центровку можно купить в магазине рублей за 100. Подойдёт она также и от «копейки».

При установке коробки важно попасть шпилькой, которая стоит на ней в отверстие двигателя. Оно находится в районе правого привода

Когда мы устанавливали КПП не учли этот факт и долго мучились вертя КПП.

Когда коробка зашла в зацепление с двигателем закрутите крепёжные болты, но не до конца. Их нужно протянуть, когда коробка встанет на подушки, чтобы не произошло смещения.

В дальнейших этапах сборки не должно возникнуть проблем.

Не забудьте законтрогаить гайку ступицы, настроить педаль сцепления и кулису.

Надеюсь кому-то поможет этот материал при замене коробки передач. Разницы в ремонте автомобилей Ваз 2110 или 2114 практически нет. Все они лады)). Признаться, я думал будет труднее сменить сцепление, но главное приступить, а там уже деваться некуда). Старайтесь, по возможности, ремонтировать свой автомобиль сами. Это и экономия денег и приобретение опыта. Всем удачи.

Как снять коробку передач на ВАЗ-2114 своими руками: точный порядок демонтажа КПП
