Снимаем выпускной коллектор на 8-ми клапанной ВАЗ-2114 для замены

Замена выпускного коллектора на Калине

Автомобиль Лада Калина, оснащенный инжекторным двигателем, нельзя назвать дорогим или сложным в плане обслуживания. Если возникают проблемы, например, с выпускным коллектором, то все можно решить и своими силами.

Выпускной трубопровод необходим для сбора и перенаправления выхлопных газов в специальную приемную трубку глушителя. Заменить выпускной коллектор Калина можно в домашних условиях.

Причины снятия и замены выпускного коллектора Лада Калина

Выпускной коллектор изготавливают из чугуна, который весьма устойчив к температурам. Однако, критическая температура – 800-900 градусов – может привести распределитель в непригодное состояние. Кроме того есть множество других факторов, которые негативно на него влияют. В этот список можно включить:

Механические повреждения;
Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
Нерабочее состояние прокладки между головкой БЦ и коллектором ;
Из-за постоянного перегрева могут появиться трещины или коробления.

Иногда замена выпускного коллектора на Калине 8 клапанов необходима для того, чтобы установить более совершенную и качественную деталь.

Важно! Прокладка выпускного коллектора создается из прессованного армированного асбеста и необходима для создания герметичного соединения между головкой БЦ и распределителем. Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна. Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному

А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

В любом режиме работы двигатель издает неприятный характерный звук; Выхлопные газы попадают под капот или даже в салон вашего авто; Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Необходимые инструменты и материалы

Список необходимого, в принципе, стандартный: штатный набор инструментов, удлинитель с различными головками, WD-40 или другая аналогичная смазка. Если вы знаете, что проблема в обрыве шпилек, то к вышеперечисленному списку прибавится экстрактор шпилек, метчики, дрель и сверла. Кроме того, под рукой должно находится ведро или тазик, возможно старая канистра.

Совет! За несколько дней до замены выпускного коллектора можно начать смазывать все крепления в системе. Можно смазывать несколько раз в день. Это значительно упростит задачу и сделает замену быстрой.

Сложность в этом процессе только одна – труднодоступность некоторых креплений. Лучше всего проводить эту «операцию» в смотровой яме или на подъемнике. Разумеется, это не обязательно, но так куда удобнее.

Порядок выполнения работ:

Для начала необходимо снять минусовую клемму с аккумулятора или отключить выключатель массы.
Далее рекомендуется слить весь тосол в подготовленную заранее емкость.
Далее необходимо отключить трубки топливных магистралей. Если охлаждающая жидкость не слита, то на данном этапе она пойдет в цилиндры.
Теперь Вам предстоит найти датчики положения дроссельной заслонки и холостого хода, после чего снять с них провода.
Освобождаем от шлангов сперва вентиляцию картера, затем усилитель тормозов.
Снимаем впускной коллектор (ресивер) вместе с дроссельным узлом.
Затем снимаем топливную рампу (не разбирая) и провода с инжектора.
Осталось не так много. Теперь необходимо удалить теплоотражающий экран. Приемная труба глушителя откручивается от коллектора.
Снимаем выпускной коллектор калина 8 клапанов от шпилек головки БЦ, для этого откручиваем крепления показанные ниже на рисунке

Замена выпускного коллектора и прокладки

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина – это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна – просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы – это просто обратный порядок шагов, указанных в прошлом разделе.

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Выхлопная система

Основные элементы выхлопной системы на этих автомобилях — это приемная труба, глушители дополнительный и основной, а также нейтрализатор. Приемная труба на ВАЗ 2114 соединена с нейтрализатором при помощи специального шарнира. Похожая конструкция была использована уже на ВАЗ 2109.

Для обеспечения более надежного и герметичного соединения, между фланцами находится кольцо из графита. Для того чтобы не допустить нагрева корпуса автомобиля, инженеры предусмотрели специальную прокладку над нейтрализатором. Она играет роль теплоотводящего элемента.

На входной части нейтрализатора разработчиками ВАЗа был установлен специальный датчик кислорода. Автолюбители знают его как лямбда-зонд. Какие функции он выполняет? Здесь все достаточно просто. Эта деталь нужна для того, чтобы как можно точнее определить количество кислорода в выхлопных газах.

Так, информация, полученная от этого датчика, подается в ЭБУ, а затем используется для того, чтобы быстро скорректировать количество топлива, которое затем будет поступать в блок цилиндров. Как и во многих других моделях ВАЗ, глушители надежно зафиксированы на днище кузова автомобиля. Для этого инженеры применили специальные подвески.

Вибрация, которая сопровождает выход газов, значительно снижается как раз при помощи этих подвесок. Это обеспечивает тишину в салоне автомобиля.

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.

Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку. Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

ключи «на 8», «на 10», «на 13», «на 17»;
насадка типа «кардан» и торцовые головки «на 17», «на 19»;
магнитная отвёртка;
отвертки, пассатижи;
новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей. Стоимость указана на весну 2017 года по Москве и области.

1Ослабляем хомут и отсоединяем шланг вентиляции картера.

2Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4Снимаем шланг подвода к вакуумному регулятору давления топлива.

5Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6Отсоединяем от ресивера шланг вакуумного усилителя.

7Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11Откручиваем два болта и снимаем топливную рампу.

12Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

14Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

16Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

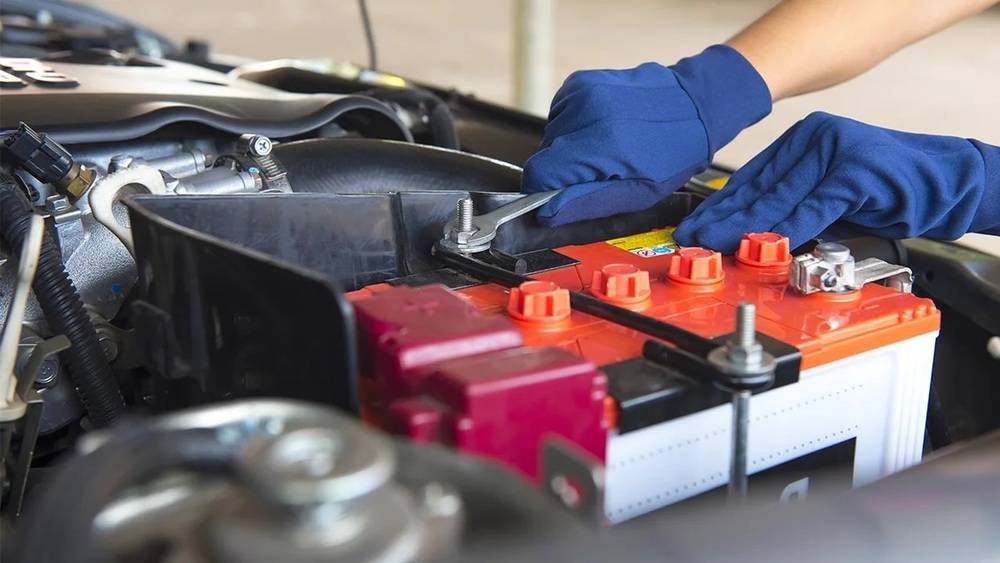

Снимаем «клемму-минус» с . Снимаем клемму с АКБ
Демонтируем трос акселератора.
Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
Отключаем разъем датчика положения дроссельной заслонки. Проводим отключение ДПДЗ
Отключаем разъем проводов . Отключаем датчик РХХ
Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
Проводим демонтаж ресивера. Демонтируем ресивер
Снимаем провода блока управления впрыском (форсунками).
Демонтируем топливную рампу без . Снимаем топливную рампу
Снимаем термоэкран с коллектора. Снимаем теплоэкран
Отсоединяем приемную трубу. Демонтируем приемную трубу
Снимаем впускной коллектор. Снимаем впускной коллектор
Открутив гайки крепления, демонтируем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор
Проводим замену прокладки.
Проводим замену прокладки
Сборку проводим в обратном порядке.

Как видно, и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081

– оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.. Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

ключи рожковые и накидные на 8, 10, 13, 17;
ключ с головками на 17, 19;
отвертки, пассатижи.

Также лучше иметь у себя такие инструменты, как дремель, гайкорез либо гайкоруб. Обычно, крепеж на деталях системы выхлопа прикипает намертво.

За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это малость упростит задачку снятия коллектора.

Нередко появляется вопрос: стоит после снятия и Замены прокладки воспользоваться герметиком. Спецы считают, что если и мазать прокладку герметиком – то только высококачественным силиконовым. Нехороший герметик способен принести движку ВАЗ 2114 много бед: прогорая, он преобразуется в «катышки», которые затягивает в картер. Это составляет ненадобное загрязнение поршневой бухгалтерской системы.

Признаки прогоревшей прокладки ВК

Стандартный и модифицированный

Катализатор состоит из сот, которые разрушаются со временем и не блокируют выход вредоносных выхлопных газов. Давление в системе выхлопа увеличивается, отработанные газы идут обратно в мотор, что приводит к значительному ухудшению его работоспособности. Двигатель буквально задыхается.

Характерные признаки того, что катализатор забился, это:

Динамика автомобиля существенно и заметно ухудшается;
Запуск двигателя происходит с проблемами;
В салоне наблюдается характерный запах серы;
Двигатель работает нестабильно на холостых оборотах.

Если автомобиль перестает нормально ехать, желательно сразу проверить состояние данного устройства. Увы, в гаражных условиях не всегда это можно сделать, поскольку требуется специальное оборудование, приборы. Но два способа все же имеется.

Установить на место лямбда зонда манометр. Включайте в работу мотор и проверяйте давление. Если оно составляет более 0,5 атмосфер, дела плохи.
Во втором случае вам потребуется дистанционный пирометр. Если катализатор работает нормально, температура трубы до него будет выше, чем после него. Но при одинаковой температуре это говорит о разрушении сот и нарушении функции гашения пламени.

Замена устройства имеет свои особенности в зависимости от того, какой мотор установлен на вашем ВАЗ 2114 — восьмиклапанный или шестнадцатиклапанный.

Признаками прогоревшей прокладки могут быть:

изменение звука работающего двигателя;
возникновение в салоне автомобиля характерного запаха отработанных газов;
нарушение стабильности работы двигателя, горящая лампа CHECK на приборной панели.

Что касается звука работы силового агрегата, то при прогоревшей прокладке обычно слышится характерное «стрекотание». В подобных случаях говорят, что двигатель «сечет». Этот звук создают выхлопные газы, вырывающиеся в месте повреждения уплотнителя. Естественно, выхлопы из-под капота попадают в салон через систему отопления и вентиляции.

Процедура демонтажа коллектора — пошаговая инструкция

Сам по себе процесс демонтажа не так сложен, сложен доступ к некоторым гайкам, поэтому желательно выполнять работу на подъёмнике или на смотровой яме. Алгоритм действий для инжекторной ВАЗ-2114 в этом случае выглядит так:

Снимаем минусовую клемму с аккумулятора или отключаем выключатель массы.

Снимаем клемму с АКБ

Сливаем из системы охлаждающую жидкость

Снимаем топливные трубки

Отключаем датчик положения дроссельной заслонки

Отсоединяем приёмную трубу глушителя от коллектора

Демонтируем крепления выпускного коллектора

Снимаем выпускной коллектор

Замена прокладок и установка коллектора

После демонтажа коллектора редко удаётся снять прокладку неповреждённой. Она меняется в любом случае, но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

Меняем прокладку коллектора

Также при установке новых прокладок выпускного коллектора не рекомендуют использовать герметики. Они могут быть разного качества, могут образовывать при обжиме частички, попадающие в картер, что крайне нежелательно.

Виды компоновки труб коллекторов

Выпускной коллектор с компоновкой 4-1. Представляет собой четыре трубы-канала, соединенных в одну общую трубу (количество каналов соответствует количеству цилиндров).

Трубчатый коллектор 4-1

Выпускной коллектор 4-2-1. В таких коллекторах трубы сначала соединяют цилиндры, работающие в паре (на одном такте), а потом переходят в одну общую трубу.

Выхлопная система 4-2-1

Важным параметром выпускных коллекторов является их длина, а соответственно — и объем. При недостаточной длине выпускных каналов энергии потоков выхлопных газов будет достаточно, чтобы попасть в каналы соседних цилиндров и негативно влиять на их работу. В таких коллекторах плохо синхронизированы волновые движения газов с работой двигателя. В тоже время на двигателях с небольшой длинной выпускного коллектора, как правило, «узкие» фазы газораспределения с относительно небольшим объемом выхлопных газов. Производство коллекторов с малой длиной оправдано низкой стоимостью.

Цельный коллектор 4-1 с малой длиной выпускных каналов

На мощных и производительных двигателях используются длинные выпускные коллекторы. В таких коллекторах часть объема выхлопных газов стремится по общей трубе в следующие узлы выхлопной системы, а часть — «отражается» к остальным цилиндрам. Для перехода волны из одного цилиндра в другой потребуется значительно больше времени, что создает определенно лучшие условия для разряжения и продувки.

Комплект выхлопной системы 6-2-1

Выпускной коллектор с равной длиной выпускных труб (равнодлинный). Как правило, устанавливается на мощные спортивные автомобили.

Сложный равнодлинный выпускной коллектор, изготовленный из труб

Равнодлинный коллектор позволяет равномерно осуществить выпуск во всех цилиндрах и лучше синхронизировать работу двигателя с выхлопной системой. Тюнинг выпускного тракта можно делать на любом двигателе. Это гарантированно принесет дополнительные 3-5% мощности.

Проблема с температурой решается установкой теплоизоляции. Для этого можно использовать металлический кожух либо специальную негорючую ткань.

Существуют модели коллекторов, в которых в качестве теплоизоляции применяется керамическое напыление.

Кожух выпускного коллектора

Каналы коллектора, изолированные специальной тканью

Выпускной коллектор и улитка турбины c керамическим напылением
