Как устроен глушитель автомобиля

Что будет, если снять глушитель с машины

Ну тут и так всё понятно. Если снять эту деталь с машины, это может привести к потере мощности двигателя, а также собьются настройки расхода топлива. Помимо этого, все находящиеся внутри авто, задохнутся от неочищенных и не отведенных, положенным образом, выхлопных газов. А так же, вместе со всеми окружающими, просто оглохнут от шума, издаваемого работающим двигателем.

Из всего вышеизложенного становится понятно, что положительный эффект достигается именно благодаря тому, как устроен глушитель автомобиля внутри, его непростой системе, которая постоянно совершенствуется, чтобы работа двигателей могла соответствовать мировым стандартам и не наносить вреда как окружающей среде, так и здоровью людей.

Отличие прямоточного глушителя от обычного

На схеме видно, что прямоточном глушителе отсутствуют поперечные перегородки

Штатный глушитель состоит из довольно сложной системы труб и решёток, в которых гасятся шумы. Частями выхлопной системы на современном автомобиле также являются лямбда-зонд, каталитический нейтрализатор, датчик измерения температуры выхлопных газов. Таким образом, штатный глушитель по сравнению с прямотоком — чуть более сложная система.

Штатный глушитель состоит из сложной системы труб и решеток

Устройство прямоточного глушителя

Для грамотного тюнинга выхлопной системы желательно в сочетании с прямотоком ставить другой, усовершенствованный выпускной коллектор, удалять катализатор и устанавливать приёмную трубу увеличенного диаметра. Ведь в тюнингованной выхлопной системе удалены все препятствия, стоящие на пути выхлопных газов.

Прямоточный глушитель сделан так, чтобы его пропускная способность была выше, чем у глушителя штатного, и он более свободно выносил отработанные газы из двигателя. В результате такого тюнинга улучшается продувка цилиндров, на поршнях и клапанах оседает меньше нагара, что, в свою очередь, увеличивает ресурс силового агрегата. Его мощность повышается примерно на 15%.

Сопутствующим фактором является некоторое ухудшение — по сравнению со штатным глушителем — шумовых показателей

Прямоточный глушитель обладает суровым рыком, который может привлечь внимание ГАИ, стать причиной штрафа или вызывать гнев соседей, когда рано утром у них под окнами прогазовывает тюнингованный автомобиль

При установке усовершенствованной выхлопной системы следует учитывать и эти факторы, иначе тюнинг может стать причиной бессмысленных затрат в дальнейшем. Отсутствие внутренних перегородок и шумопоглощающей набивки делает прямоток относительно простым в изготовлении.

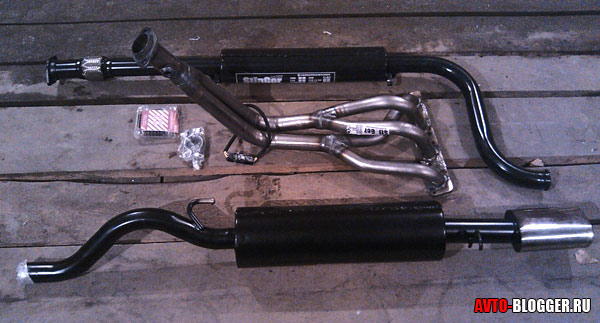

Глушители штатный и прямоточный с удаленным «лабиринтом» и шумопоглотителями

Что даёт прямоток

Существенное улучшение мощностных показателей автомобиля с установкой прямоточного глушителя происходит тогда, когда силовой агрегат полностью исправен, держит нормальную компрессию, мало изношен, а ещё лучше — если какие-либо его составные части подвергались доработке. Так, прямоток увеличит мощность, если тюнинговалась головка блока цилиндров, система впуска, сам блок цилиндров растачивался под больший объем. Если автовладелец пока не принимался за серьёзные переделки мотора, но желает потратиться на тюнинг выхлопа, то тем самым он все же увеличит мощность силового агрегата, получив в придачу басовитый гул, сделав машину чуть динамичнее.

От характера выпуска отработанных газов зависит наполнение цилиндров топливовоздушной смесью. Впрочем, изменение звучания в «спортивную» сторону иногда достаточно для автолюбителя, так как оно придаёт автомобилю некий стиль. Переходить к любому изменению конструкции авто стоит с максимальной серьёзностью, так как все системы и агрегаты в нём взаимосвязаны. При неграмотной переделке выхлопной системы можно получить сильно ревущий автомобиль, езда в котором станет невыносимой как для водителя, так и для пассажиров.

Самодельный глушитель для автомобиля требует чистовой доработки

Выхлопная система автомобиля постоянно подвержена процессам, которые активно способствуют коррозии и разрушению. Тем более место под днищем автомобиля не самое чистое

По этой причине многие автолюбители не обращают на чистоту выхлопной трубы внимание, но раз уж мы отважились сделать её своими руками, то необходимо придать ей товарный вид. Это поможет защитить металл от разрушения, да и знакомым можно смело показывать

Глушитель получает товарный внешний вид после таких манипуляций:

• сварочные швы зачищаются шлифмашинкой;
• корпус и труба шлифуются шкуркой;
• наружная поверхность обезжиривается и очищается ветошью смоченной в растворителе;
• глушитель окрашивается кистью в 2-3 слоя специальной термостойкой краской.

Выбирая краску обязательно необходимо убедиться, что она способна выдерживать температуру до 600°С. В противном случае, велика вероятность её обгорания и отслаивания. Все. Самодельный глушитель готов и, поверьте, прослужит он вам долго верой и правдой.

Схемы глушителей автомобилей

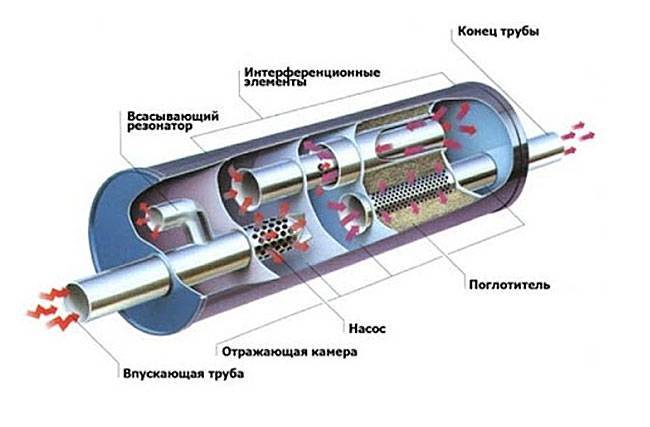

Устройство глушителя автомобиля в разрезе позволяет проследить, как именно реализована функция звукоподавления в каждом конкретном глушителе. В прямоточных, к примеру, никогда не применяется метод изменения направления движения газов, а стандартный глушитель использует повороты от 90 до 360 градусов. Изменение амплитуды колебаний звуковой волны реализовано за счет перфорирования внутренних труб. Именно этими внутренними трубами, их диаметром, диаметром и частотой расположения отверстий, можно заглушить шум практически во всем спектре частот.

Но только комплексное использование этих методов может гарантировать высокую эффективность работы всей системы выпуска в целом. Поэтому в современных автомобилях применяют от одного до шести разных глушителей. Основные — это резонатор и главный глушитель.

Как можно продлить жизнь глушителю в автомобиле?

Даже оригинальные качественные элементы резонатора и глушителя служат в среднем около 3-6 лет. Все зависит от частоты эксплуатации автомобиля, условий хранения и климатической зоны. В зонах с очень суровой зимой и низкими температурами даже один полный год для глушителя – это уже достижение

Поэтому важно учитывать некоторые особенности, прежде чем определить оптимальный срок службы и методы защиты глушителя от коррозии. На самом деле, многие советы по сохранению глушителя выглядят глупо и никак не помогут в реальности улучшить ситуацию

Стоит придерживаться таких рекомендаций:

Меньше поездок на очень короткие расстояния. Жизнь глушителя исчисляется не в годах, а в циклах

Не важно, проехали вы 3 км или 300 км с момента запуска двигателя, повреждения будут примерно одинаковыми.
Меньше поездок по неизведанным местам. Для бездорожья созданы внедорожники, а вот на комфортном седане ехать на проселочную дорогу с камнями и прочими преградами очень опасно, можно повредить элементы глушителя.
Всегда вовремя меняйте крепления глушителя

Если резиновые подвесы рассыпаются, устройство начинает прыгать и даже волочиться по земле, из-за чего могут возникнуть различные повреждения.
Не переливайте масло в картер двигателя. Слишком высокий уровень масла очень плохо сказывается на работе катализатора. Это устройство начинает прогорать, появляются и другие неприятности в работе выхлопной системы.
Следите за исправной работой силового агрегата. Если топливо не догорает, газы будут дожигать его непосредственно в катализаторе или резонаторе, это вызовет большие проблемы с глушителем.
Не устанавливайте дешевые сегменты глушителя. Дешевые запчасти могут стать первой причиной выхода из строя системы выхлопа. Поэтому лучше покупать оригинальные детали или отдать предпочтение более дорогим аналогам на рынке.

Профилактические обработки или другие методы защиты металла глушителя не имеют никакого смысла. Дело в том, что краска или антикор отлетят при первой же поездке. Из-за сильного нагрева данные детали нельзя защищать никакими покрытиями. Единственное, чего вы добьетесь в таком случае, – это устойчивый неприятный запах в салоне. Только через неделю эксплуатации запах выветрится.

При покупке сегментов выхлопной системы также следует обратить внимание, что им требуется обкатка. Они окрашены для защиты от ржавчины в процессе транспортировки и ожидания на складе

Предлагаем посмотреть видео о проблемах системы автомобильного выхлопа:

Материал и способ изготовления

Перед тем как сделать глушитель своими руками, нужно определиться с бюджетом и вариантом переделки выхлопной системы. Есть несколько способов тюнинга:

• Доработка нового, заводского глушителя.

• Изготовление самодельного. Кстати, сделать глушитель своими руками можно как с использованием нержавейки, так и обычной стали.

Специалисты не рекомендуют брать в работу старые глушители либо другие части выхлопной системы, уже побывавшие в работе. В таком случае даже при хорошем внешнем виде (ведь перед продажей их можно заново покрасить) внутри они будут покрыты коррозией либо вообще окажутся прогоревшими. Помните, что с каждым запуском двигателя металл в системе нагревается и меняет свои свойства. Несложно догадаться, в каком состоянии будет глушитель, откатавший порядка 2-3 лет на каком-нибудь автомобиле. Поэтому не ведитесь на уловки продавцов типа «легкое б/у» и не покупайте подержанный глушитель. А лучше всего изготовьте его сами.

Менее затратным решением с финансовой точки зрения будет тюнинг штатного глушителя. Изготовить деталь своими руками из нержавейки весьма надежный, но затратный вариант. Однако такой элемент будет более долговечным и не прогорит в самый неподходящий момент.

Принцип работы

Прежде чем приступить к ремонту глушителя автомобиля или его сборке своими руками, нужно понять основные принципы его работы. Если посмотреть на устройство в разрезе, то можно увидеть множество металлических или керамических перегородок, термостойкую вату, а также присутствие перфорированных труб. Наличие этих элементов в конструкции глушителя замедляет скорость движения газовых потоков

При ремонте своими руками важно заменить изношенные элементы качественными аналогами

В свою очередь их снижение позволяет сгладить работу мотора с учетом каждого такта.

Если вы решили своими руками модернизировать отдельные элементы системы отвода отработанных газов, то необходимо учитывать некоторые нюансы:

• на мощных двигателях автомобилей должен стоять резонатор достаточно большого объема, который будет обеспечивать необходимый уровень сглаживания выхлопа;
• количество перегородок внутри камер, которые сглаживают неравномерность объема отводимых потоков.

Глушитель

Это самый последний элемент в системе. Глушители бывают двух типов:

• Стандартные.
• Спортивные.

Первые устанавливаются на все гражданские автомобили. Конструкция такого глушителя предполагает наличие нескольких металлических перегородок. Также в корпусе имеется перфорированная труба, по которой газы направляются от одной перегородки к другой. По такой схеме производится наибольшее уменьшение уровня шума и вибраций. Заводской глушитель изготавливается из огнеупорного металла. Однако практика показывает, что срок службы его на порядок меньше, чем у спортивных. Виной тому является отсутствие никелированной поверхности и слишком тонкий металл внутренностей.

Что касается спортивных глушителей, они имеют более простую конструкцию. Это прямая труба с перфорацией, имеющая расширение в середине и заполненная стекловатой. Выхлопные трубы глушителя такого типа очень большие. Как правило, на прямотоках диаметр выхлопного отверстия в полтора-два раза выше, чем у стандартных. Благодаря этому производится быстрый отвод газов и хорошая «вытяжка».

Но почему такие глушители не устанавливают на автомобили с завода (за исключением спортивных версий)? Все дело в уровне их шумливости. Как показывает практика, такие глушители практически не борются с гашением звуковых вибраций. Их задача – отвести как можно больший поток газов в максимально краткий период времени. На ходу эти глушители издают гул, а при наборе оборотов начинают «орать» еще громче. Поэтому прямотоки не подходят для повседневной комфортной езды. Хотя их конструкция более надежная и практичная, нежели у «гражданских» собратьев.

Технологии звукопоглощения

Выхлопная система, а в частности глушитель, может использовать одну или сразу несколько технологий звукопоглощения:

• изменение сечения потока газов;
• изменение направления движения газов;
• поверхностное поглощение звуковой волны.

В зависимости от того, какие частоты преобладают в спектре звука выхлопа двигателя, такой метод звукоподавления и применяют. У примеру, для подавления низких частот эффективно применение нескольких резонаторных разнообъемных резонаторных камер. Применение разного сечения входных и выходных труб хорошо борются с высокими частотами. А в принципе, глушитель, как хороший музыкальный инструмент, настраивается исключительно под конкретную марку двигателя. Тогда и эффективность шумоподавления гораздо выше, и меньше падения мощности.

Почему глушители выходят из строя?

Глушители выходят из строя по причине образования конденсата внутри. При работе выхлопной системы она принимает горячий поток газов из мотора, а катализатор часто даже контактирует с пламенем. Это вызывает нагрев системы, которая стремительно остывает при остановке авто. При ежедневной эксплуатации авто и отсутствии простоев риск развития коррозионных процессов в глушителе минимальный. Однако при длительном простое начинаются процессы гниения.

Металл разрушается по множеству причин:

• Конденсат скапливается в нижней части элементов глушителя, при этом он не уходит, поэтому быстро уничтожается любое защитное покрытие металла, начинаются агрессивные коррозионные процессы.
• Высокая температура разрушает покраску и любые покрытия металлов, предусмотренные производителем, поэтому эти детали невозможно надежно защитить от ржавчины.
• Продолжительный простой – это крупнейший враг глушителя авто, так как он запускает процесс покрытия всех частей ржавчиной, и остановить данный процесс невозможно.
• Царапины и вмятины от камней и различных препятствий в пути – это актуально для авто, у которых низкий клиренс, микротрещины и механические повреждения.
• Малая толщина и низкое качество металла – это факторы быстрого выхода из строя элементов выхлопной системы, что обязательно требуется учитывать при выборе запчастей для ремонта.

Разрушающих факторов очень много, и даже в идеальных условиях глушители не служат достаточно долго, так как эксплуатация осуществляется в экстремальных температурах и в условиях резких перепадов температур. Металлы в таких условиях выходят из строя достаточно быстро. Поломка глушителя требует замены элементов выхлопной системы. Сварка – это не самый подходящий метод восстановления, с учетом условий эксплуатации металла. В таких условиях сварные швы ведут себя непредсказуемо, поэтому уже на следующий день могут появиться проблемы с глушителем.

Как сделать глушители тише?

Если вам захотелось, чтобы ваш автомобиль работал тише, то в такой ситуации следует внести некоторые изменения в выхлопную систему. Именно она отвечает за гашение звуковой волны возникающей при работе двигателя. Следует оговориться, что речь идет о стандартной выхлопной системе и глушителе, а не о прямоточной, так как эти две системы довольно сильно отличаются. И еще, мы не будет рассматривать варианты, когда полностью изменяется и переделывается внутренняя структура глушителя, проводится много сварных работ и т.д., здесь речь пойдет об обычных способах.

Как изменить звук из глушителя на тихий?

Есть несколько простых способов, как сделать глушитель тише.

Для этого вам потребуется сделать одно из перечисленных действий, а именно:

• установить дополнительный резонатор;
• заменить резонатор на новый, имеющий звукопоглощающий наполнитель;
• заменить глушитель на новый и качественный.

Любой из перечисленных вариантов способен сделать тише звук глушителя. Осталось прокомментировать пункты, и начнем с последнего.

Катализатор

Это, пожалуй, самая сложна и дорогая составляющая в любой системе выхлопа. Корпус данного элемента тоже выполнен из огнестойкого металла. Однако, в отличие от резонатора и приемной трубы, он многослойный. Внутри этой «банки» имеется керамический стержень. Дополнительно катализатор оснащается проволочной сеткой. Она покрывает второй элемент керамического материала.

Кроме этого, в устройстве имеется слой теплоизоляции с двойными стенками. Почему катализатор так дорого стоит? Помимо керамики, здесь используются дорогостоящие материалы — палладий или платина. Именно эти составляющие преобразуют вредные газы в водород и безопасные пары. Ввиду этого минимальная стоимость нового нейтрализатора составляет 40 тысяч рублей.

Катализатор

Это, пожалуй, самая сложна и дорогая составляющая в любой системе выхлопа. Корпус данного элемента тоже выполнен из огнестойкого металла. Однако, в отличие от резонатора и приемной трубы, он многослойный. Внутри этой «банки» имеется керамический стержень. Дополнительно катализатор оснащается проволочной сеткой. Она покрывает второй элемент керамического материала.

Кроме этого, в устройстве имеется слой теплоизоляции с двойными стенками. Почему катализатор так дорого стоит? Помимо керамики, здесь используются дорогостоящие материалы — палладий или платина. Именно эти составляющие преобразуют вредные газы в водород и безопасные пары. Ввиду этого минимальная стоимость нового нейтрализатора составляет 40 тысяч рублей.

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Из каких элементов состоит современный глушитель?

Благодаря хорошей традиции автомобильного производства, глушитель на современных автомобилях изготавливается по сегментам. Это значит, что при поломке вы можете приобрести отдельно один сегмент и не тратить большие деньги на всю систему в сборе. Сегменты могут быть разными, но в большинстве случаев производители стандартизировали конструкцию, приведя ее к наиболее оптимальной в современных условиях. Сегодняшняя конструкция глушителя – это компромисс между ценой и функциональностью.

Итак, основные составляющие элементы глушителя в авто:

• каталитический нейтрализатор – в список его задач входит улавливание пламени и перенаправление потоков, быстрое остужение потока воздуха, что снижает потенциальный вред для природы;
• клапан EGR и прочее экологичное оборудование, которое призвано уменьшить объемы выбросов CO и прочих газов в атмосферу, это оборудование ломается чаще всего и довольно дорого стоит;
• резонатор – одна из основных частей устройства, она гасит основные грубые шумы и позволяет дальнейшим сегментам легко справляться с поставленными задачами, резонатор принимает весь удар на себя;
• гофры – в разных автомобилях может быть от 1 до 6 гофр в системе, они призваны гасить вибрации двигателя и улучшать общие впечатления от поездки на автомобиле;
• глушитель – наиболее объемная и самая важная часть изделия, непосредственно в глушителе поток горячего воздуха сбавляет темп и остужается, а остатки звуков и вибраций устраняются.

Также в список оборудования можно включить трубы, которые соединяют все элементы. Еще одна деталь – резиновые амортизаторы, на которые глушитель подвешивается к днищу автомобиля. Такие амортизаторы элементарно меняются даже без поездки на СТО. Если вы услышали стуки в районе днища автомобиля, пора посмотреть на качество резиновых амортизаторов. Именно они часто являются причиной неприятных звуков, а стоят на самом деле недорого. Так что часто их проще заменить, чем каким-либо образом ремонтировать.

Виды автомобильных глушителей

Современные глушители делятся на три вида: диссипативные, реактивные и комбинированные.

В свою очередь вышеперечисленные виды делятся на два типа: прямоточные и лабиринтные.

Диссипативные (поглощающий).

Относятся к типу прямоточных глушителей и имеют не сложную конструкцию.

Состоят из:

1. Корпуса;
2. Перфорированной трубы;
3. Впускного и выпускного патрубков;
4. Специального жаропрочного звукопоглощающего наполнителя;
5. Стальной сетки;
6. Все это соединяется цельносварными стыками.

Принцип работы прост – создающие звук выхлопные газы попадают из перфорированной трубы в камеру где поглощаются жаропрочным звукопоглощающим материалом в результате чего энергия звуковых колебаний преобразуются в тепловую энергию. Часто в качестве такого материала используется минеральная вата, металлическая стружка, стекловата.

Преимуществом такого глушителя является то, что, в зависимости от конструкции, он позволяет увеличить мощность двигателя на 5 – 7%, ведь сопротивление для выхода отработанных газов практически отсутствует.

Недостаток – повышенная шумность, поэтому такие изделия прежде всего являются тюнинговыми и редко используются на обычных автомобилях, как правило, только на спортивных.

Конструктивно поглощающие глушители могу быть:

Сейчасчитают Система полного привода S-AWC на Outlander – маркетинговый ход или супер-управление всеми колесами

3.9k

Водительское удостоверение на велосипед и электросамокат. Будут ли они введены в 2021 году?

3.6k

1. Стронгеры или «louvered core glasspack». Представляют из собой трубу с выдавленными вовнутрь лепестками металла. Считаются мало эффективными в плане продувки и используются редко. Ошибочно ставятся вместо катализатора.
2. С внутренним диффузором. Не дорогие изделия имеющие свои плюсы и минусы. В плане снижения шумности они эффективнее других аналогов, но вот в плане продувки наоборот. Единственный ощутимый здесь плюс – низкая цена.
3. С перфорированными конусами имеющие разную длину — относиться к комбинированному решению. Конуса ввариваются в основную перфорированную трубу благодаря чему значительно снижается шумность и при этом проток газов вполне удовлетворяет многих.

Реактивные.

Принцип работы таких глушителей основан на эффекте гашения отражаемых волн друг друга, что и приводит к снижению шумности.

В данной конструкции наполняющий материал не предусмотрен, вместо этого в корпус ввариваются дополнительные трубы, камеры и перегородки хаотично отражаясь от которых звуковые волны гасятся.

Но такие глушители редко можно встретить на тюнинговых и спортивных автомобилях, так как их конструкция не позволяет добиться хороших результатов в плане аэродинамичности, причина — большая турбулентность выхлопных газов.

Также в плане проектирования реактивные аналоги сложны поэтому в основном изготавливаются в заводских условиях.

Схемы и краткие характеристики реактивных глушителей представлены ниже.

Комбинированные.

В данном виде воплощены конструкторские решения от реактивных и диссипативных глушителей. Для примера можно взять устройства с перфорированными конусами (смотрите выше).

Обладают хорошей КПД в плане понижения шумности, но вот в плане протока газов тут показатели низкие.

Признаки выхода глушителя из строя

Первое, что водитель заметит, это:

1. Повышенный шум работы двигателя и нестабильная его работа;
2. Понижение мощности мотора;
3. Копоть из выхлопной трубы;
4. Появление звонких звуков под автомобилем;
5. Увеличенный расход топлива;
6. Появление посторонних запахов в салоне;
7. Частые головные боли у водителя и пассажиров, их, при недлительном воздействии, может вызвать окись углерода. Длительное воздействие газа на организм может привести к смерти.

Осмотрите глушитель на наличие проржавелых отверстий, возьмите рукой и пошатайте в стороны, если прогорели перегородки или перфорированные трубы, то они будут греметь.

Появившиеся ржавые отверстия старайтесь сразу же заделывать, способов очень много, но желательно сразу же менять изделие на новое.

Разновидности глушителей

Модели различают по характеристикам и принципу действия. Преобразователи шума делают из металла – нержавеющей или черной стали с алюминиевым, цинковым покрытием. Первый тип универсален, подходит для разных машин, недорого стоит, но имеет маленький срок эксплуатации. Алюминизированные служат долго, но их выпускает ограниченное количество предприятий.

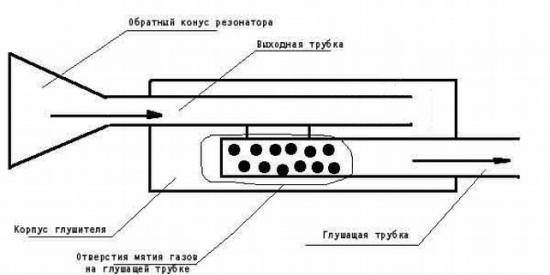

Схема устройства глушителя

По принципу работы глушителя автомобиля выделяют несколько групп:

• Самые простые – ограничительные. Деталь сделана в форме трубы, которая сначала сужается и создает сопротивление, а заканчивается расширением. Устройство используют в качестве предварительного фильтра, а не для отвода выхлопных газов.
• Отражательные. В корпусе вмонтированы акустические зеркала. Звуковая волна, сталкиваясь с препятствиями, постепенно теряет свою силу. Такая конструкция глушителя автомобиля применяется на выходе системы.
• Резонаторные. В состав резонаторных приспособлений входят несколько камер, которые разделяет сплошная перегородка. Колебания частоты в замкнутых пространствах гасят друг друга. Такие конструкции отработанному потоку препятствуют незначительно. Глушители размещают после приемной трубы.
• Поглотительные. Поглотители шумовые эффекты гасят с помощью специальных материалов. В корпусе не устанавливают лабиринт перегородок. Пространство заполняют стекловатой или минеральными волокнами. Звукоизоляция таких моделей ниже, поэтому привлекает сторонников тюнинга.

В спортивных машинах часто используют прямоточные фильтры. Такой глушитель автомобиля устроен более просто. В корпус из высокопрочного металла вмонтирована труба с многочисленными отверстиями. Перфорированная конструкция покрыта стекловолокном и стальной сеткой. Звуковые волны, проходя через систему, преобразуются в тепловую энергию. Цена прямоточных моделей обычно выше, их изготавливают полностью из нержавеющей стали.

Устройство глушителя автомобиля допускает сочетание разных типов. Подобный метод используют во время проектирования дорогих автомобилей, чтобы добиться бесшумной работы двигателя.

Что такое флейта в прямоточный глушитель, и какой от нее эффект

Чтобы сделать прямоток тише и получить «проходные» децибелы на выходе, применяется несложная конструкция, которая у автомобилистов называется флейта. Это кусок перфорированной трубки длиною 180–250 мм и диаметром чуть больше 1/3 выхлопа, с приваренной шайбой-заглушкой в виде диска, цилиндра или конуса, который на болтах крепится внутри прямотока, у воздушного среза, тем самым позволяя приглушить его.

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала, и выходе отработанных газов через перфорации, происходит:

• изменение скорости и давления;
• звуковая волна разбивается;
• громкость снижается на 3–4 ДБ, выхлоп становится тише.

Правильное название этой флейты – сайленсер (от англ. silencer – глушитель), и она входит в комплект дорогих систем выхлопа, которые продаются в интернете. Можно приобрести и отдельно, средняя цена хороших европейских моделей 70–150 долларов, а массовых из Поднебесной — от 450 рублей.

Методы продления срока службы автомобильного глушителя

В среднем срок службы даже наиболее качественных компонентов глушителя и резонатора составляет 3-6 лет. Все зависит от условий хранения, климата среды, частоты эксплуатации автомобиля. В зонах с низкими температурами суровой зимой для глушителя даже один полный год эксплуатации считается достижением

Важно учитывать особенности, перед определением оптимального срока эксплуатации и метода защиты компонентов от коррозии

Есть рекомендации специалистов, которых можно придерживаться:

• Как можно меньше поездок на короткие расстояния. Срок службы глушителя определяется в циклах, а не в годах. Не имеет значения, сколько было преодолено километров за одну поездку 3 или 300, повреждения будут одинаковыми.
• Минимизировать количество поездок по неизведанным местам. Для условий бездорожья существует специализированная техника, а на комфортном седане на таких дорогах опасно передвигаться.
• Крепления глушителя требуется менять вовремя. Если резиновые подвесы рассыпаются, компоненты начинают прыгать, волочиться по земле, что приводит к возникновению разнообразных повреждений.
• Нельзя переливать масло в картер. Повышенный уровень масла негативно сказывается на функционировании катализатора. Элемент начинает прогорать, возникают различные неприятности в работе системы выхлопа.
• Требуется следить за исправностью силового агрегата. Если топливо не догорает, то дожигание газов происходит в резонаторе или катализаторе, что вызывает проблемы с глушителем.
• Не стоит выбирать дешевые сегменты глушителя. Такие компоненты могут стать причиной поломок остальных частей.

Нет смысла в профилактической обработке или каких-то способах защиты материала глушителя. Антикор или краска отслаиваются после поездок. Сильный нагрев не позволяет защитить такие компоненты никакими способами.

При покупке компонентов системы выхлопа рекомендуется обратить внимание на тот факт, что они нуждаются в обкатке. Их продают окрашенными для защиты при транспортировке и ожидании на складе

Устройство глушителя автомобиля

Есть два основных вида глушителей, используемых в современных авто — резонансные или прямоточные. И тот, и другой зачастую монтируют вместе с предварительным глушителем, под названием «резонатор». Прямоточное устройство иногда служит заменой переднего глушителя.

Резонатор представляет из себя трубу с отверстиями, расположенную внутри герметичного корпуса соответствующего размера, при помощи перегородок поделенного на несколько камер. Компоненты резонатора:

• корпус в форме цилиндра;
• глухая перегородка, обеспечивающая поворот газового потока;
• прослойка теплоизоляции;
• труба с отверстиями;
• дроссель — элемент, помогающий менять сечение потока отработанных газов.

Что касается основного, а не предварительного, резонансного глушителя, то он изготавливается немного сложнее. Он включает в себя сразу несколько труб с отверстиями, которые располагаются в одном корпусе и разделяются между собой перегородками. Можно увидеть на картинке схему глушителя такого типа. Он собран из следующих частей:

• передняя и задняя перфорированные трубы;
• овальный корпус;
• впускная и выпускная трубки;
• три перегородки — передняя, средняя, задняя.

Это позволяет резонансному глушителю бороться со звуковыми волнами самых разных частот. Однако у него есть недостаток: во время перенаправления потока газов в нем создается противодавление. Чтобы этого избежать, зачастую владельцы ставят на машину прямоточный глушитель. Такой вид включает в себя:

• трубы на выпуск и на впуск;
• перфорированная трубка;
• герметичный корпус, где находятся все элементы;
• шумоизоляция (как правило, стекловата — этот материал обладает устойчивостью к повышенным температурам и эффективно поглощает звуки).

Принцип работы прямоточного глушителя заключается в том, что одна труба с перфорацией проложена через все камеры, что внутри конструкции бачка. Следовательно, отсутствует гашение звуковых волн при помощи изменения сечения и перенаправления газовых потоков. Шум подавляется только за счет поглощения, а также интерференции. Понятнее будет, если взглянуть на глушитель в разрезе.

Благодаря беспрепятственному прохождению выхлопных газов сквозь глушитель, противодавление минимально. Это позволяет обеспечить незначительных прирост мощности двигателя внутреннего сгорания (ДВС). В то же время такое устройство внутренностей позволяет придать автомобилю «спортивное» звучание, состоящее только из низких частот. Поэтому популярна услуга по замене глушителя штатного типа на прямоток.

Принцип работы глушителя

Устройство глушителя автомобиля основано на простых принципах:

1. Из камеры сгорания отработанные газы по трубе подаются к задней части машины. За счет герметичности и уплотнителей шум от мотора постепенно снижается.
2. Уровень токсичных веществ уменьшают с помощью катализатора. Один датчик, контролирующий содержание кислорода, расположен на входе, другой лямбда-зонд – с противоположной стороны.
3. Очищенные газы направляются сначала в резонатор, а затем в глушитель.
4. Из основного фильтра выхлоп попадает в атмосферу.

Принцип работы глушителя автомобиля – в чередовании тесных и широких камер. В узких местах скорость потока падает, а в просторной части волны рассеиваются. За счет сложной траектории движения удается понизить частоту колебания звука. В металлических перфорированных трубах используют явление интерференции, направленное на изменение амплитуды волн. Шумовые эффекты также уменьшают изолирующие наполнители.

Как выглядит устройство глушителя автомобиля в разрезе, демонстрирует схема:

Устройство глушителя

Пару слов о прямотоках

Про это у меня есть отдельная статья, почитайте. Вот только некоторым из нас с вами не нужен акустический комфорт – важна только мощность. Поэтому резонатор, да и сам глушитель модернизируются, у них убираются перегородки, которые «стопорят» газы – соответственно энергия на преодоление этих барьеров не тратиться, вот вам + 5 + 7% к мощности двигателя.

А если убрать еще и катализатор, еще + 5%. Таким образом можно добиться до 10% мощности что уже ощутимо!

Однако такой «ревущий тюнинг», запрещен законом! Нельзя гонять по улицам выше определенных децибел, только на гоночных треках. ДА и без катализатора, вы никогда не пройдете ТО автомобиля, а соответственно не получите страховку.
