Как выставить зажигание на Дэу Нексия 8 клапанов инжектор

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Изменилась только головка блока цилиндров, в ней появилось два распредвала.

Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону. Более свежий клапанный мотор получил бесконтактную электронную систему зажигания, которая не требует ручной регулировки.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, система зажигания дэу нексия в свою очередь управляется электронным блоком управления двигателем. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих система зажигания дэу нексия ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.

Место установки датчика положения коленчатого вала на двигателе F16D3: Датчик фаз на двигателе A15SMS закреплен на задней стенке корпуса подшипников распределительного вала рядом с зубчатым шкивом распределительного вала.

Сигнал датчика фаз ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла. Для определения положения поршня первого цилиндра во время рабочего такта на двигателе F16D3 датчик фаз реагирует на прохождение выступа, выполненного на торце шкива распределительного вала выпускных клапанов.

На двигателе A15SMS датчик реагирует на прохождение система зажигания дэу нексия, выполненного на носке распределительного вала.

В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня. На основании выходных сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и определяет цилиндр, в который следует подать топливо.

При выходе из строя датчика фаз ЭБУ переходит в режим нефазированного впрыска топлива. Датчик фаз двигателя F16D3 Взаимное положение датчика фаз и шкива распределительного вала выпускных клапанов на двигателе F16D3 для наглядности показано на демонтированных деталях: На двигателе A15SMS датчик установлен в левом торце головки блока система зажигания дэу нексия.

Стержень датчика омывается охлаждающей жидкостью, циркулирующей через рубашку охлаждения головки блока цилиндров.

Электрическая схема автомобиля ДЭУ НЕКСИЯ

Датчик температуры охлаждающей жидкости двигателей F16D3 и A15SMS Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, то есть его сопротивление уменьшается при повышении температуры. Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.

С третьего вывода потенциометра ползункакоторый соединен с осью дроссельной заслонки, снимается сигнал для блока управления. Периодически измеряя выходное напряжение сигнала датчика, ЭБУ определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и система зажигания дэу нексия импульсов впрыска топлива, система зажигания дэу нексия также для управления регулятором холостого хода.

Датчик положения дроссельной заслонки двигателей F16D3 и A15SMS Датчик абсолютного давления разрежения воздуха на впуске оценивает изменения давления воздуха в ресивере впускного трубопровода, которые зависят от нагрузки на двигатель и частоты вращения его коленчатого вала, и преобразует их в выходные сигналы напряжения.

Общие рекомендации по техническому обслуживанию моторов

Ресурс двигателя, позволяет эксплуатировать агрегат, довольно длительный промежуток времени. Производитель рекомендует проводить первое техническое обслуживание ТО1 после 2000км пробега или примерно 6 месяцев эксплуатации. Дальнейшее обслуживание необходимо осуществлять каждые 10000км пробега.

Исключением являются условия жесткой эксплуатации автомобиля, при которых возможен быстрый износ деталей и механизмов, что может спровоцировать ремонт двигателя. Это эксплуатация в условиях большого количества пыли, максимальных и минимальных температур (нельзя допускать, что бы двигатель сильно грелся, или переохлаждался). В этих случаях устройство необходимо осматривать гораздо чаще.

Обязательные мероприятия по плановому обслуживанию силового агрегата:

Проверка крепления головки блока цилиндров;
Проверка герметичности патрубков, трубопроводов, шлангов;
Замена всех фильтров;
Замена моторного масла;
Диагностика системы электронного управления мотором;

Особо важной процедурой является замена масла в двигателе дэу нексия, так как именно это простое действие больше всего влияет на дальнейшую работоспособность и ресурс двигателя. Механизм довольно прост, главное, четко знать, куда, какое масло для дэу нексия необходимо лить в двигатель, его объём

Перед заменой: слить отработанное масло в специальную емкость, заменить старый масляный фильтр, проверить на герметичность все патрубки. Какое масло и его объём в конкретном моторе — указывается в технических и справочных документах.

Cистема зажигания Дэу Нексия

Система зажигания Дэу Нексия с 8-ми клапанных двигателей

Эта система зажигания, как писалось выше, бесконтактная с центробежным распределителем. То есть в состав системы обязательно должно состоять из трамблёра, коммутатора и катушки зажигания. Трамблёр крепится к головке блока цилиндров и соединяется с распредвалом

при покупке деталей для трамблёра я обратил внимание на то, что практически везде для трамблёров продают «датчик Холла». Такое же утверждения встречается на многих сайтах в интернете

Но это утверждение не верно. В трамблёре устанавливается индуктивный датчик, то есть катушка на магнитопроводе, в средине которого вращается постоянный магнит. При этом в катушке наводится переменное напряжение равное примерно 3В. Этот сигнал подаётся на коммутатор, который преобразует сигнал и в зависимости от него управляет катушкой зажигания. Располагается коммутатор внутри трамблёра.

Система зажигания Дэу Нексия с 16-ти клапанным двигателем.

В отличие от системы зажигания 8-ми клапанного двигателя не имеет трамблёра. Высокое напряжение генерируют две катушки зажигания управляемые двухканальным коммутатором, выполненном в одном корпусе с катушками. Вся эта конструкция называется модулем зажигания. Распределение высокого напряжения в этом случае происходит по средствам одновременной подачи напряжения попарно в цилиндры. Такая система позволяет более точно регулировать угол опережения зажигания в зависимости от многих факторов.

Катушки зажигания

Катушки зажигания, применяемые с обоими системами зажигания, сухого типа. На 16-ти клапанном двигателе две катушки соединены в одном корпусе и имеют 4-ре вывода. Два из них питающие (+ и -), а два управляющие с ЭБУ. Катушка зажигания 8-ми клапанного двигателя так же имеет четыре вывода. Два вывода катушки соединены между собой. На один подходит плюс от замка зажигания, а со второго плюс подаётся на коммутатор в трамблёре. Остальные два провода подходящие к разъёмам соединяют катушку с тахометром и коммутатором.

Если нет искры при пуске двигателя.

Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».

Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.

Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.

голоса

Рейтинг статьи

Как Выставить Метки ГРМ На Дэу Нексия

После полуторагодовалой эксплуатации нексии, с пробегом 58 тыс. км., решил поменять ремень ГРМ.

Подготавливаем автомобиль к подмене ремня ГРМ:

Устанавливаем машину на горизонтальную поверхность, ставим на ручник и рычаг КПП на пятую передачу. Домкратим правое фронтальное колесо и снимаем
Отключаем минусовую клемму с АКБ. Отсоединяем нашему клиенту остается хомуты и шланчики так, чтоб было можно снять всю эту резиновую требуху одним скопом
Ослабляем ключом на «13» верхний болт крепления генератора. Нижний не нужно пробовать открутить, он и так то ослаблен. При помощи какого-либо рычага сдвигаем генератор, при это ремень генератора ослабляется. Снимаем ремень
Ключом на «10» (головка с трещоткой) откручиваем верхнюю пластиковую крышку кожуха ГРМ
Перебегаем вниз, в арку правого фронтального колеса. Откручиваем два фронтальных болта на защите мотора, если такая есть. Защита провисает и позволяет открутить локер (подкрылок). Откручиваем локер, однако не весь, а ту часть, чтоб отогнув его, было можно получить доступ к просвету и шкиву генератора
Брызгаем WD-40 под головку болта шкива коленвала. Ждем 5 минут. Здесь как удобнее, или головкой на 13, или накидным ключом, откручиваем болт. Чтоб это сделать одному, я застопорил зубчатый венец за шкивом гаечным ключом, просунув его в прорези этого венца. И с определенным усилием против часовой стрелки сорвал болт. Снимаем шкив коленвала. Закручиваем болт на зубчатое колесо, которое стоит за шкивом

Ремонт и замена контактной группы замка зажигания Дэу Нексия, как проверить на неполадки

Автомобиль корейского производителя пользуется популярностью среди автолюбителей. Дэу Нексия — удобное и практичное транспортное средство для города.

Но, к сожалению, идеальных авто не существует, у каждого есть свои слабые места. В Нексии — это группа контактов в замке включения зажигания. Она часто выходит из строя.

В статье рассмотрим, почему горит контактная группа, как произвести ремонт и замену, что предпринять, чтобы деталь не горела в дальнейшем?

Как выглядит контактная группа замка зажигания

Эта деталь расположена в замке зажигания. При повороте ключа она отвечает за подачу тока на стартер и обеспечение питанием других элементов автомобиля: магнитолы, вентилятора печки. В Дэу Нексия используется конструкторское решение, которое, по мнению экспертов, трудно назвать удачным.

Рассмотрим контактную группу повнимательней. В пластмассовом корпусе из двух частей размещены электрические контакты, они коммутируются в зависимости от положения ключа.

Контактная группа в корейском автомобиле часто выгорает из-за неудачного конструкторского решения

У Нексии группа имеет 5 выводов:

“30” — подаётся питание от аккумуляторной батареи;
“15” — цепь зажигания;
“15а” — цепь вентилятора печки;
“50” — вывод на стартер;
“Ka” или “Kb” — цепь штатной магнитолы.

Сильный ток проходит через замок зажигания. В результате проводка сильно нагревается, контакты плавятся. Большая нагрузка возникает при запуске двигателя, более всего страдает вывод, помеченный “30”. Он в первую очередь не выдерживает, пластмассовый корпус возле контакта плавится.

Из-за тока большой силы, который проходит через группу контактов в замке зажигания, сильно греются контакты и корпус из пластмассы плавится

В большинстве случаев выгорание контактной группы проявляется так: после поворота ключа в замке стартер не крутит. При движении проявляется следующим образом: внезапно глохнет двигатель, панель приборов гаснет и в салоне появляется запах подгоревшей пластмассы. Второй признак поломки — это неработающая штатная магнитола.

Нельзя сказать, что стартер не крутится и не работает автомагнитола только из-за контактной группы, но в 90% случаев для Дэу Нексия симптомы именно такие.

Как проверить и сделать ремонт

Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

Снимаем пластик под рулём, он крепится винтами. Сначала необходимо снять защитный пластик под рулём
Отключаем фишку-разъём от контактной группы. Разъём легко снимается с группы контактов простой отвёрткой
Откручиваем тонкой плоской отвёрткой маленький винт. Он фиксирует группу контактов в корпусе замка выключения зажигания

Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания
Поддеваем отвёрткой контактную группу и отделяем от замка зажигания.
После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую.
Установку новой запчасти проводим в обратном порядке.

Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.

Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:

При использовании двух реле нагрузка на группу контактов уменьшается в два раза

Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.

Регламент обслуживания A15MF

Двигатель A15MF является одни из надежнейших моторов в линейке бюджетных силовых установок. Для того, чтобы сохранить его ресурс, нужно своевременно производить техническое обслуживание, а также использовать только качественные запчасти и расходники. При соблюдении этих условий можно увеличить заявленный заводом производителем ресурс.

Производитель рекомендует обслуживать двигатель A15MF по следующему графику:

Состояние приводных ремней рекомендуется проверять каждые 20 тысяч километров. Ремни требуется заменить после 4 лет эксплуатации автомобиля, так как за это время резина просто «задубеет». Обрыв ремня приведет к тому, что вы останетесь без гидроусилителя или генератора;
Ремень ГРМ рекомендуется также осматривать во время ТО, его замену требуется произвести после 100 тыс.км. пробега, но для собственного спокойствия лучше установить новый на пробеге в 60 тысяч километров. Стоит отметить, что A15MF гнет клапана, и если допустить обрыв ремня ГРМ, то потом потребуется дорогостоящий капремонт двигателя;

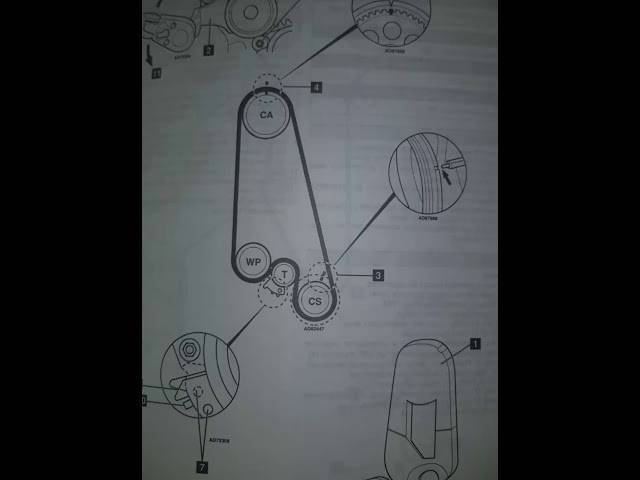

Схема привода ГРМ двигателя A15MF.

Охлаждающую жидкость рекомендуется менять каждые 4 года, также следует следить за состоянием патрубков системы охлаждения. Ресурс помпы — в среднем 60000 км, в ходе плановых ТО желательно проверить помпу на люфты и осмотреть на наличие подтеков;
Свечи зажигания рекомендуется менять каждые 50 тысяч километров, учитывая качество российского топлива, лучше контролировать состояние свечей раз в полгода. Если пренебречь заменой свечей, могут возникнуть пробои зажигания, также будет обеспечен плохой запуск в холодное время года. Увеличенный зазор на свечах может привести в негодность катушки зажигания;
Все фильтрующие элементы рекомендуется менять раз в год. Данное правило позволит сохранить чистоту топливной системы. Если не заменить воздушный фильтр вовремя, то он начнет пропускать пыль, это приведет к повышенному износу ЦПГ;
Замену масла стоит производить каждые 10000 километров. Пренебрежение данным правилом вызовет образование масляного налета на стенках двигателя. Еще нарушение интервалов замены масла может привести к закупорке маслоканалов, а это в свою очередь приведет к моментальному износу двигателя.

Гидрокомпенсаторы позволяют забыть про регулировку клапанов, главное — поддерживать их в исправном состоянии.

Зажигание 8 и 16 клапанов — в чем разница

На первые Нексии устанавливались 8-клапанные двигатели с трамблером. Позднее на Нексии стали ставить двигатели с электронным распределителем зажигания. Последний устанавливаемый на Дэу Нексия двигатель – 16 клапанный объемом 1,6 л.

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Фактически, “низ” мотора оставался неизменным — коленвал, блок цилиндров, кривошипно-шатунный механизм и цилиндро-поршневая группа. Изменилась только головка блока цилиндров, в ней появилось два распредвала. 8-клапанный мотор имел бесконтактную систему зажигания с трамблёром-распределителем, коммутатором и катушкой зажигания. Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону.

Более свежий 16-клапанный мотор получил бесконтактную электронную систему зажигания, которая не требует ручной регулировки.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, который в свою очередь управляется электронным блоком управления двигателем. Синхронизация момента зажигания и момента впрыска происходит благодаря точной установке коленвала и распредвалов по меткам. Угол опережения зажигания выставляется ЭБУ по данным датчиков.

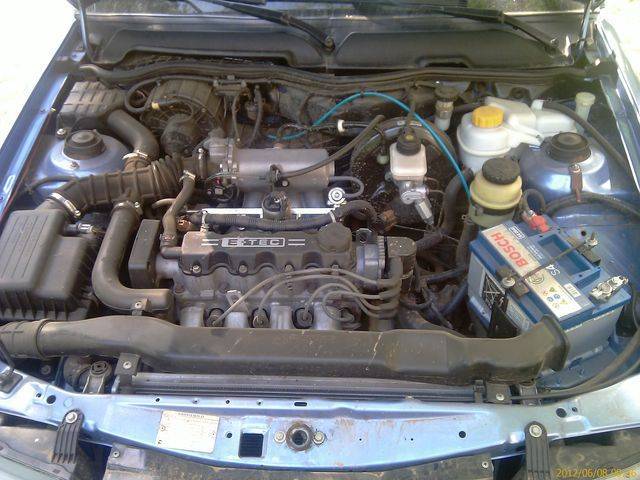

Выставляем момент зажигания на Нексии с 8-клапанным мотором

Выставить зажигание на восьмиклапаннике достаточно просто. Можно даже обойтись без стробоскопа, используя только штатный инструмент. Порядок работы такой:

Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.
Домкратом приподнимаем передок и включаем 4 передачу.
Открываем капот и ищем метку на шкиве коленвала и на кожухе ремня привода ГРМ.

Совмещаем метки на шкиве и на кожухе ремня ГРМ.

Вращением колеса совмещаем эти две метки максимально точно.
Снимаем крышку распределителя и бегунок.

Снимаем крышку трамблера и бегунок.

На валу видим прорезь, которая должна быть направлена или вверх, или вниз.
Ключом на 13 отпускаем болты фиксации трамблёра.

Ослабив ключом на 13 болт крепления трамблера, совмещаем выступы магнитного ротора с выступами статора.

Теперь осталось совместить выступы магнитного ротора с плюсовыми стационарными отливами.
Теоретически, угол опережения выставлен, но, делая поправку на бензин, проворачиваем трамблёр ещё на 2-3 мм по часовой стрелке.
Устанавливаем бегунок и крышку.

Проверяем правильность установки в ходу. В том случае, если двигатель ведёт себя неадекватно (вялый разгон, высокий расход топлива), проверяем метки на шкивах распредвала и коленвала и убеждаемся, что ремень ГРМ установлен правильно. Удачной всем работы и солнечных дорог!

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

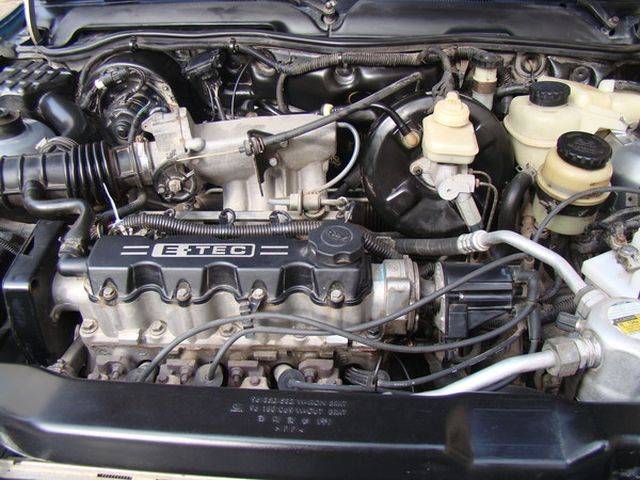

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

Объём 1498 см³;
Клапанов, шт. 8;
Цилиндр, диаметр 76,5 мм;
Поршень, ход 81,5 мм;
Топливная система — распределительный впрыск;
Расположение на автомобиле — поперечное;
Коренные шейки коленчатого вала, мм — 55;
Шатунные шейки, мм — 43;
Мощность — 75л.с.

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

Параметр	Значение
Объём, см³.	1598
Клапана, шт.	16
Клапанов на цилиндр, шт.	4
Цилиндр, диаметр, мм.	79
Поршень, ход, мм.	81,5
Топливная система	Распределительный впрыск
Расположение	Поперечное
Мощность, л.с.	109
Степень сжатия	9,5
Момент, Нм при об. в мин	142 при 4000
Газораспределительный механизм	DOHC 16V
Горючее	бензин АИ-95
Расход, л на сотню км (город)	7,3
Охлаждающая жидкость	Основа — этиленгликоль
Система охлаждения	Закрытая, принудительная
Система смазки	Комбинированная
Объем масла в двигателе, л.	3,75
Моторное масло, тип	5W-30/10W-40/15w-40
Экологические нормы	ЕВРО-3

Электрические схемы Дэу Нексия N100 и N150

1. Конфигурация электрических разъёмов и нумерация гнезд соединителей проводов к приборам электрооборудования Daewoo Nexia:

2. Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:

3. Электрическая схема Дэу Нексия — соединения датчиков системы впрыска топлива с ЭБУ типа IEFI-6:

4. Схема электрических соединений сигнальной лампы неисправности двигателя автомобиля Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-6:

5. Электросхемы Дэу Нексия:

электрические соединения приборы системы зажигания;

6. Схема датчиков системы впрыска топлива:

7. Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S:

8. Схема электрических соединений приборов освещения автомобиля:

9. Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей:

10. Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала:

11. Схемы электрооборудования Дэу Нексия: фонарь освещения бардачка, прикуривателя, часов с цифрой индикацией, плафона освещения салона и фонаря освещения багажника:

12. Схема фонарей сигнала торможения автомобиля, а также фонаря заднего хода и системы блокировки гидротрансформатора:

13. Работа поворотников и аварийной сигнализации:

14. Электрические соединения электрообогрева заднего стекла Daewoo Nexia:

15. Электрическая схема Дэу Нексия — соединения стеклоочистителей и стеклоомывателей ветрового стекла и заднего окна:

16. Комбинация приборов:

17. Электросхема Дэу Нексия на 3-х фото — соединения электронного блока управления с узлами системы управления:

голоса

Рейтинг статьи

Виды неисправностей ВВ электропроводов и их диагностика

Нарушение целостности изоляционного слоя обычно происходит при плохом соединении с точками контактов, или при нарушении функции токоведущей жилы вследствие ее окисления или разрыва.
Разрыв токоведущей части элемента чаще случается в местах соприкосновения с контактами.
Нарушения контакта со свечой или с катушкой по причине его окисления или загрязнениями извне.
Высокое сопротивление

Визуальную диагностику можно провести самостоятельно, она доступна даже для начинающих автолюбителей, не владеющих специальными знаниями по ремонту автомобиля модели daewoo nexia. Для этого необходимо произвести высвобождение проводки и осмотр ее внешнего вида. При этом, она не должны иметь повреждений, выраженных в виде нарушения целостности или потертости. Пробои обычно происходят именно в поврежденных местах или в свечном колодце, под корпусом пластикового наконечника.

С помощью тестера – мультиметра, возможно произвести измерение сопротивления. Значение этой величины в исправном изделии должно соответствовать от 3,5 до 10 кОм. В случае выявление неисправностей, необходимо проводить комплексную замену проводки с учетом всех ее частей, которые по отдельности не подлежат ремонту.

источник

Особенности конструкции

Полуторалитровый одновальный бензиновый рядный двигатель G15MF создавался до появления нормативов Евро-2, поэтому особенностью конструкции является предельно простая схема выпускного тракта без катализатора и зонда СО. Остальными нюансами ДВС стали:

модернизация инжекторной системы – впрыск здесь распределенный, но одновременный, регулируется потенциометром, как на отечественных Ладах;
доработка камер сгорания – у этих движков меньше диаметр цилиндра в сравнении с прототипом, и купольная форма камеры, частично продолженная в поршне;
по данным производителя расход масла в пределах 300 г/1000 км, а бензина 8,8 л/100 км в смешанном цикле;
ремень ГРМ с плоским зубом от ведущего бренда Гейтц с ресурсом 200000 км пробега, хотя безопасность клапанов здесь уже обеспечена, они не могут встретиться с поршнями.

Система охлаждения

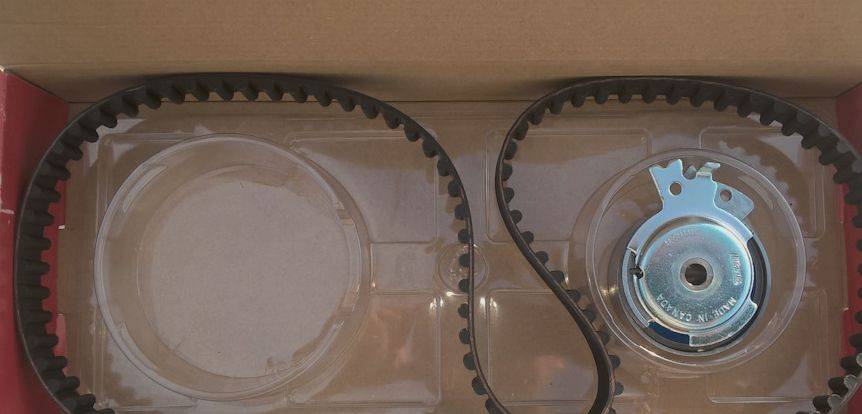

Ремень ГРМ G15MF

Газораспределительная система выполнена по схеме SOHC с одним распределительным валом. В сравнении с образцом объемы камер сгорания снижены, мощность будет увеличена только в следующей серии моторов Daewoo – A15MF.

Для увеличения ресурса навесное приводится в движение отдельным ремнем, контролировать состояние которого рекомендовано каждые 20 тысяч км, а менять через 50 тысяч.

Выпускная система

После введения регламента Евро-3 и, даже Евро-4, руководство Daewoo продолжало устанавливать эти морально устаревшие силовые приводы на Nexia и Espero вплоть до 2008 года. Компактно расположенное навесное оборудование не мешает производить капитальный ремонт, в том числе, собственными силами.
