Замена лампочки заднего стоп сигнала на Рено Логан своими руками

Реле и предохранители под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электровентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

Замена

</span>

Для данных работ потребуется плоская отвертка, ключ на 10″, TORX T3. Сначала откручивают брызговики в передней части бампера с обоих сторон, которые закреплены на трех болтах каждый. После этого вытаскивают с двух сторон пистоны и отсоединяют нижнюю часть бампера, затем откручивают 4 болта в верхней части детали и от подкрылка. Последним убирается болт на нижней части бампера.

Установку новой детали осуществляют в обратном порядке, при этом все работы занимают примерно полчаса. При сложности с откручиванием болтов используют WD-40.

Снятие заднего бампера Рено Логан начинают с откручивания подкрылков, которые с каждой стороны удерживает по 3 болта. После этого убирают 5 болтов снизу детали, снимают фонарь освещения номерного знака и отсоединяют разъем проводки. Затем откручивают 3 болта верхнего крепления, а в завершении работ нужно отсоединить ее от пластиковых фиксаторов. Для снятия заднего бампера потребуется помощник, а установку осуществляют также в обратном порядке.

Рубрики

• Популярное
  • Замена ремня ГРМЗамена ремня ГРМ на Форд Фокус 2Замена ремня ГРМ на Рено ЛоганЗамена ремня ГРМ на ВАЗ-2112/2110/2111 (16v)Замена ремня ГРМ на Мицубиси Лансер 9Технические характеристики Форд Фокус 2
  • Замена салонного и воздушного фильтра на Форд Фокус 2

  Руководства по ремонту

  • Руководство по ремонту Форд Фокус 2Руководство по ремонту Рено ЛоганРуководство по ремонту и эксплуатации ВАЗ 2110/2112/2111Руководство по эксплуатации и ремонту Мицубиси Лансер 9 (Mitsubishi Lancer)
  • Руководство по эксплуатации и ремонту Хендай Акцент

Главная / Руководство по ремонту Рено Логан / Снятие и установка заднего бампера

3. Поддев отверткой, снимите по одному пистону крепления кронштейнов бампера к кузову слева и справа.

4. Выверните три винта крепления бампера к подрамнику…

5. …по два винта (слева и справа) крепления бампера к передним крыльям и кузову в арках передних колес…

б. …и снизу автомобиля.

7. Выверните четыре винта крепления облицовки к рамке радиатора…

ПРИМЕЧАНИЕ

Облицовка радиатора изготовлена за одно целое с передним бампером.

8.В …и снимите передний бампер.

9.В Установите передний бампер и все снятые детали в порядке, обратном снятию.

Снятие и установка заднего бампера_[

Вам потребуются: торцовая головка В«на 10В», ключи TORX Т20 и Т30, отвертка с плоским лезвием.

1 С левой и правой стороны автомобиля выверните по два винта, одновременно крепящие концы бампера и задние подкрылки; поддев отверткой, снимите пистон а крепления и снимите подкрылки (см. В«Снятие и установка брызговиков колес и подкрылковВ», с. 196) для получения доступа к болтам крепления концов бампера.

2. Выверните по одному винту крепления заднего бампера в арках задних колес.

3. Откройте крышку багажника, выверните три винта верхнего крепления бампера в проеме багажника…

4.В …и снимите задний бампер, преодолевая упругое сопротивление пластмассовых фиксаторов его концов.

5.В Установите задний бампер и все снятые детали в порядке, обратном снятию.

СНЯТИЕ И УСТАНОВКА

ОБЛИЦОВКИ

РАДИАТОРА

Облицовка радиатора выполнена за одно целое с передним бампером, и при повреждении может быть заменена только вместе с ним (см. В«Снятие и установка переднего бампераВ», с. 195).

СНЯТИЕ И УСТАНОВКА

В арках передних колес и в задней части арок задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней отбрасываемых колесами. Брызговики установлены только за передними колесами и защищают пороги кузова. Задние брызговики конструкцией не предусмотрены.

Вам потребуются: ключи TORX Т20 и ТЗО, отвертка с плоским лезвием.

ПРИМЕЧАНИЕ

Работа показана для брызговика и подкрылков с левой стороны автомобиля. Правые брызговик и подкрылки снимают и устанавливают аналогично.

Для снятия брызговика переднего колеса

выполните следующие операции.

1. Выверните винт крепления брызговика к порогу кузова…

Бамперам в автомобиле отведена немаловажная функция – обеспечивать защиту кузовных панелей и конструктивных элементов некоторых узлов и систем. Задний, а также передний бампер наделены способностью выдерживать незначительной силы удары и прочие воздействия без риска получения травм присутствующими в салоне седоками. Если данный элемент кузова все-таки поврежден, то владельцу Рено Логан приходит мысль: как снять его правильно и с минимальными затратами времени?

Данная работа сопряжена с некоторой сложностью ввиду присутствия разнообразных скрытых креплений и защитных элементов. Здесь мы представим информативную и подробную инструкцию, призванием которой будет оказать полноценную помощь владельцу Рено Логан в демонтаже и последующей установке конструкции.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей.

Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в кузове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно

Как правильно заменить

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

• открываем багажник;
• осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;

Лампочка задних габаритов и стопа

• немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
• устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

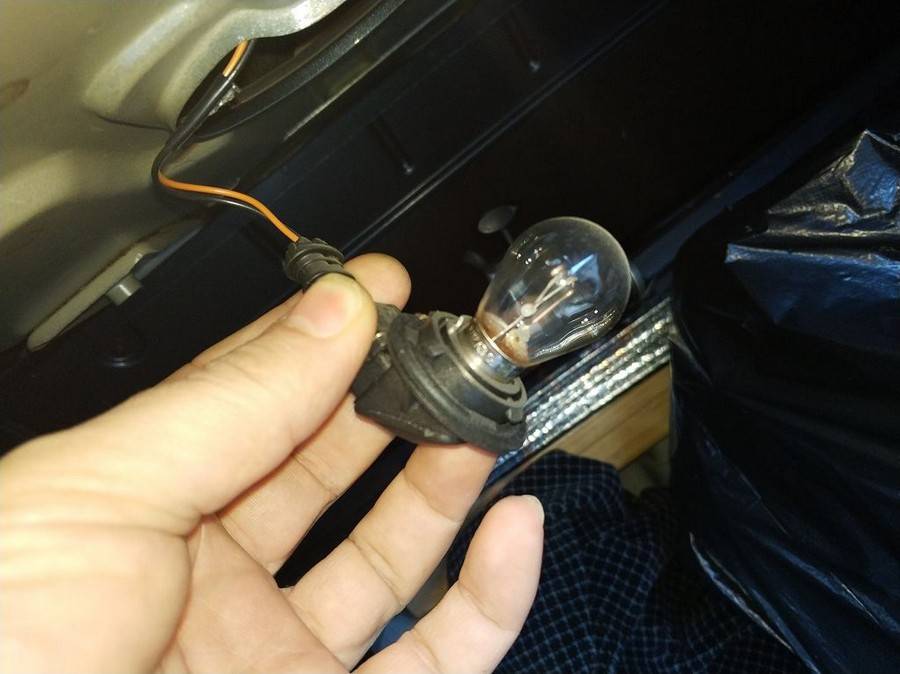

Замена лампы дополнительного стоп-сигнала

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

В” кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели

Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху

Инструкция по замене

Меняем передние тормозные колодки на рено логан своими руками (фото и видео)

В целом процесс замены достаточно простой, ничего сложного в этом нет, но лучше все же посмотреть в сервисный мануал и ознакомиться с электрической схемой подключения.

Инструменты и материалы

Когда все нужные изделия будут куплены, можно приступать к подготовке.

Вам потребуется:

• отвертка с крестовым наконечником для откручивания болтов, которые крепят оптику;
• гаечный ключ для демонтажа гаек (автор видео — канал ЖЖЖоGGGово).

Алгоритм действий

Перед началом работ обязательно отключите зажигание — это позволит избежать возможного замыкания в ходе ремонта.

Как заменить лампочки в стоп-сигналах:

1. Для начала необходимо открыть крышку багажного отсека машины.
2. Далее, учитывая конструктивные особенности авто, нужно снять пластиковую облицовку, за которой расположена оптика. Как правило, этот этап не вызывает сложностей, для демонтажа облицовки нужно отсоединить четыре клипсы. Таким образом, вы сможете получить доступ к барашковой гайке.
3. Возможно такое, что доступ к нижней гайки будет закрыт еще одной крышкой, в таком случае вам нужно будет ее снять. Данная крышка расположена там же, где и облицовка.
4. Выполнив эти действия, вам потребуется выкрутить обе гайки. Одна из них расположена в удобном месте, выкрутить ее — не проблема. Что касается второй гайки, то с ней могут возникнуть сложности, поскольку место ее расположения неудобное, соответственно, открутить руками ее не получится. Как правило, для выкручивания используется гаечный ключ-головка на 22, вам нужно только сорвать гайку, после чего можно действовать руками. Будьте осторожны и не упустите гайку, поскольку потом придется разбирать весь багажник для ее поиска.
5. Когда гайки будут откручены, можно снимать саму оптику. Проследите за тем, чтобы при демонтаже и верхняя, и нижняя часть фар извлекалась синхронно, в противном случае фонарь может попасть в распор. Возможно, на данном этапе потребуется помощь помощника.
6. Когда оптика будет извлечена, вам надо будет открутить три самореза отверткой. Таким образом, вы сможете добраться непосредственно до источника освещения. Старое изделие извлекается, вместо него устанавливается новое.
7. Когда устройства будут заменены, производится сборка оптики, все действия выполняются в обратной последовательности. Теперь вам остается только включить зажигание и проверить работоспособность установленной лампочки, нажав на педаль газа.

Фотогалерея «Самостоятельная замена»

В некоторых авто процедура замены выглядит более просто. К примеру, в автомобилях ВАЗ 2109 достаточно просто снять облицовку задних фонарей, после чего вы получите доступ к разъему с источником освещения, который выкручивается и меняется на новый. Мы рассмотрели самый сложный вариант.

Цена вопроса

Цены на лампы варьируются в очень большом диапазоне. На рынке можно встретить изделия стоимостью от 30 до 1000 рублей за штуку.

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.

Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.

Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.

Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.

Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

Используемый инструментВот такие получаются отверстияВставляем светодиоды

Вот так фара выглядит в выключенном состоянии.

Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов.

С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит. Суммарные расходы на всё выглядят следующим образом:

• 100 шт. светодиодов — 60 руб.
• Термоклей из фикспрайса — 50 руб.
• 4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.

Предыдущая

Некоторые мелкие проблемы с автомобилем можно устранить своими силами, но не всегда автолюбитель знает, как это делать. В этой статье мы выясним, как снять задний фонарь Рено Логан 1, фазы и выясним, какая лампа и за что отвечает, и как ее заменить.

Как заменить лампы габаритных огней на Рено Логан?

Мнемоника является одной из важнейших функциональных систем Renault Logan. Особо значимую роль отыгрывает габаритная сигнальная подсветка. Габаритные огни помогают соседним транспортным средствам аккуратно маневрировать рядом с вашим авто.

Если габаритов нет, то другие участники движения могут не рассчитать размеры транспорта и протаранить край машины. Если сигнальная подсветка начала барахлить, то проводится замена ламп габаритных огней.

Эта процедура несложная, она не отнимет у вас много времени и сил.

Что потребуется для самостоятельного ремонта Renault Logan?

1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
2. Лампочки габаритного света W5W (4 шт) (как на фото)
3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки

Замена габаритных огней спереди

• Откидываем клемму от аккумулятора
• Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)

• Выкручиваем патрон против часовой стрелки. Для этого нужно сделать поворот патрона на 90°
• Выдергивем перегоревшую лампочку, одеваем перчатки и в них достаем новую лампочку из упаковки и вставляем её на место изношенной

Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.

Кстати, вот и видео инструкция:

Замена габаритных огней сзади

• Отсоединяем клемники на аккумуляторе
• Отгибаем обшивку багажника (в районе фар)

Выдергиваем разъем питания фары

Выкручиваем отверткой верхний и нижний крепеж

Обратите внимание, что когда осуществляется замена ламп габаритных огней на Логан II (2016 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками
Извлекаем блок-фару

• Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
• Ставим блок-фару на место
• Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Рекомендации по поводу источника света

Некоторые специалисты рекомендуют использовать вместо классической W5W лампочки диодный аналог. Существуют лампочки габаритного света на 13 диодах. Это энергоэффективный вариант подсветки.

По стоимости эти два вида лампочек примерно эквивалентны, но диодный свет более сильный и он расходует чуть меньше электроэнергии.

Надеюсь, вам стало понятно, как осуществляется замена лампочки в Логане в передней фаре и с задней стороны.
