Классификация двигателей
Двигатели разделяют по нескольким параметрам: рабочему циклу, типу конструкции, типу подачи воздуха.
Классификация двигателей в зависимости от рабочего цикла
В зависимости от цикла, описывающего термодинамический (рабочий процесс), выделяют два типа моторов:
- Ориентированные на цикл Отто. Сжатая смесь у них воспламеняется от постороннего источника энергии. Такой цикл присущ всем бензиновым двигателям.
- Ориентированные на цикл Дизеля. Топливо в данном случае воспламеняется не от искры, а непосредственно от разогретого рабочего тела. Такой цикл лежит в основе работы дизельных двигателей.
Чтобы работать с современными дизельными моторами, важно уметь хорошо разбираться в системе управлениям дизелями EDC (именно от неё зависит стабильное функционирование предпускового подогрева, системы рециркуляции отработанных газов, турбонаддува), особенностях системы впрыска Common Rail (CRD), механических форсунках, лямбда-зонда, обладать навыками взаимодействия с ними. А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска
Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов
А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска
Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов
И изучение дизелей, и бензодвигателей должно быть целенаправленным и последовательным. Рациональный вариант – изучать дизельные ДВС в виде модулей.
Классификация двигателей в зависимости от конструкции
Поршневой. Классический двигатель с поршнями, цилиндрами и коленвалом. При работе принципа ДВС рассматривалась как раз такая конструкция. Ведь именно поршневые ДВС стоят на большинстве современных автомобилей.
Роторные (двигатели Ванкеля). Вместо поршня установлен трехгранный ротор (или несколько роторов), а камера сгорания имеет овальную форму. У них достаточно высокая мощность при малых габаритах, отлично гасятся вибрации. Но производителям невыгодно выпускать такие моторы. Производство двигателей Ванкеля дорогостоящее, сложно подстроиться под регламенты выбросов СО2, обеспечить агрегату большой срок службы. Поэтому современные мастера СТО при ремонте и обслуживании с такими автомобилями встречаются крайне редко
Но знать о таких двигателях также очень важно. Может возникнуть ситуация, что на сервис привезут автомобили Mazda RX-8
RX-8 (2003 по 2012 годов выпуска) либо ВАЗ-4132, ВАЗ-411М. И у них стоят именно роторные двигатели внутреннего сгорания.
Классификация двигателей по принципу подачи воздуха
Подача воздуха также разделяет ДВС на два класса
- Атмосферные. При движении поршня мотор затягивает порцию воздуха. Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.
- Турбокомпрессорные. Организована дополнительная подкачка воздуха в камеру сгорания.
Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.
Атмосферные системы активно встречаются как среди дизельных, так и бензиновых моделей. Турбокомпрессорные ДВС – в большинстве своём, дизельные двигатели. Это связано с тем, что монтаж турбонаддува предполагает достаточно сложную конструкцию самого ДВС. И на такой шаг готовы пойти чаще всего производители авто премиум-класса, спорткаров. У них установка турбокомпрессора себя оправдывает. Да, такие решения более дорогие, но выигрыш есть в весе, компактности, показателе крутящего момента, уровни токсичности. Более того! Выигрыш есть и в расходе топлива. Его требуется существенно меньше.
Очень часто решения с турбокомпрессором выбирают автовладельцы, которые предпочитают агрессивный стиль езды, высокую скорость.

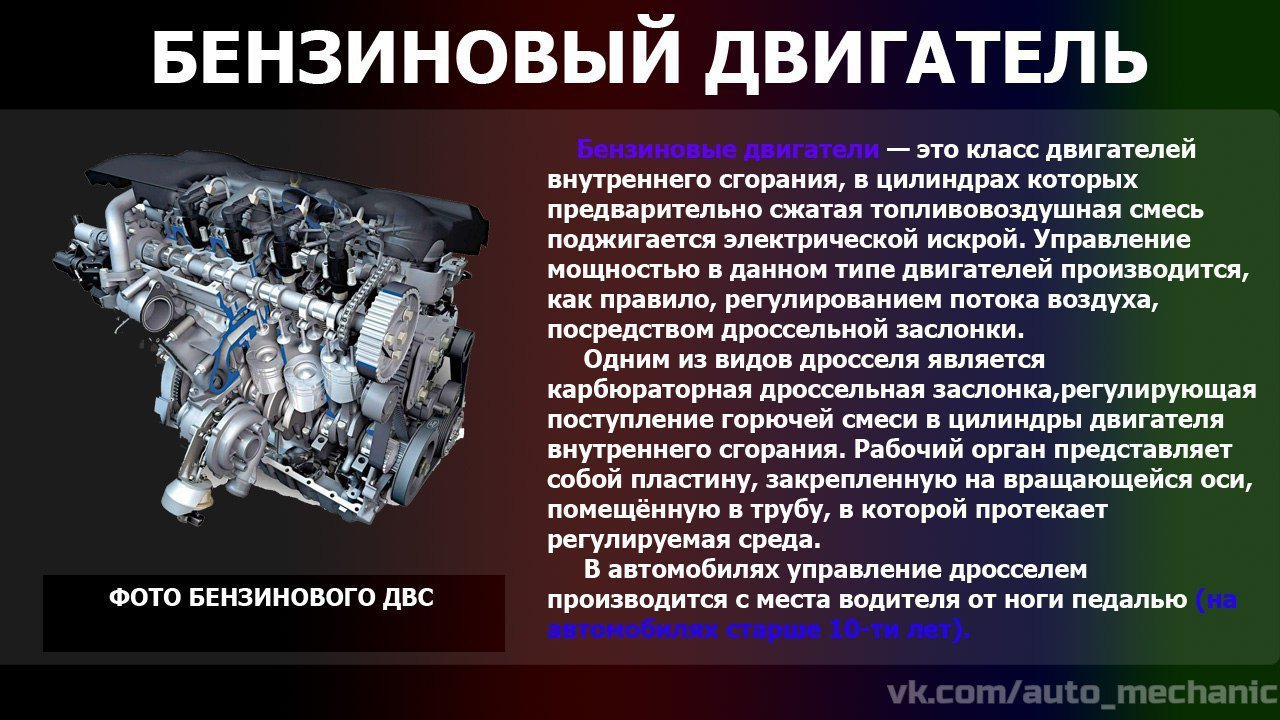

Основные элементы бензинового двигателя
Поршень
Основным рабочим элементом ДВС является поршень, соединенный с коленчатым валом специальным шатуном. Это образует кривошипно-шатунный механизм, который преобразует возвратно-поступательные перемещения поршней в рабочий ход (вращение) коленвала.
Для обеспечения нужной компрессии в цилиндрах двигателя, поршень оснащается уплотняющими чугунными кольцами. На современных бензиновых двигателях могут устанавливаться узкие кольца (высотой не более 2 мм) и широкие поршневые кольца (высотой до 3 мм).
Шатун
Элемент, соединяющий поршень и коленвал. Шатуны изготавливаются из высокопрочной стали, реже – из алюминия. Рабочее шатунное вращение всегда является двухсторонним.
Коленчатый вал
Поступательные поршневые движения преобразуются во вращательные движения вала, который отвечает за вращение автомобильных колес.
Клапаны
ДВС оснащен специальными клапанами – впускными и выпускными. Они предназначены для впуска воздушной массы и вывода выхлопных газов, полученных в процессе сгорания топлива.
Свеча зажигания
Для обеспечения процесса воспламенения ТС в камере, бензиновые двигатели оснащаются свечами зажигания. Электрическая свеча зажигает ТС в определенный момент его подачи и прохождения поршня.
Вспомогательные рабочие системы бензинового двигателя
Бесперебойная и эффективная работа бензинового двигателя обеспечивается вспомогательными рабочими системами — запуска ДВС, розжига, подачи смеси топлива и воздуха, охлаждения, вывода выхлопных газов, смазки.
Вспомогательные системы ДВС
Мотор оснащается рядом систем, обеспечивающих работу силового агрегата. Например, навесное оборудование необходимо для восстановления заряда аккумулятора и прокачки антифриза через рубашку охлаждения.
Газораспределительный механизм обеспечивает своевременное открытие и закрытие клапанов впуска или выпуска, а при установке регулятора фаз позволяет повысить мощность в различных режимах работы. Конструкция и перечень вспомогательных элементов определяются типом и временем производства двигателя.
Зажигание
Принцип действия искровой системы зажигания основан на подаче импульсов высокого напряжения на электрод свечи. При пробое воздушного зазора между контактами образуется искра, воспламеняющая смесь.
Для современных двигателей используются отдельные катушки для каждого цилиндра, импульсы низкого напряжения раздаются электронным блоком.
Система зажигания ДВС.
Впускная система
В общее устройство системы впуска входит коллектор, направляющий поток очищенного воздуха к клапанам. Двигатели оснащаются фильтрами с бумажным картриджем, ранее ставились сетки из металла с масляной ванной.
Для регулирования потока используется дроссельная заслонка с механическим или электронным приводом. На карбюраторных моторах устанавливался патрубок для забора нагретого от выхлопного коллектора воздуха. Агрегаты с системой впрыска такими дополнительными узлами не оснащаются.
Топливо и смазка
Углеводородное топливо для ДВС (иногда в состав горючего вводится этиловый спирт или компонент, полученный путем переработки растений) хранится в баке. Подача производится механическим либо электрическим насосом. Существуют различные виды систем для формирования топливно-воздушной смеси.
Силовой агрегат с искровым зажиганием может быть с карбюратором, но с 2000 г. большинство моторов оборудованы форсунками для впрыска. В дизелях используются насос высокого давления и форсунки (конструкция зависит от производителя и даты выпуска мотора).
Принцип работы контура прост: масло нагнетается насосом с приводом от коленчатого вала к точкам трения. Часть деталей смазывается разбрызгиванием, охлаждать смазку может отдельный радиатор.
Для фильтрации масла используется сменный картридж с редукционным клапаном. Уровень смазки контролируется вручную щупом либо с помощью датчика, выводящего информацию на экран комбинации приборов.
Схема топливной системы ДВС.
Выхлопная система
Стандартная система отвода отработавших газов состоит из выпускного коллектора, к которому через эластичную муфту (сильфон) крепится приемная труба.
Поток раскаленных продуктов сгорания проходит через резонатор и глушитель, назначением которых является сокращение уровня шума за счет многократного изменения направления движения газов.
В состав выхлопной системы входят и каталитический нейтрализатор с датчиками кислорода, обеспечивающими снижение токсичности выхлопа и корректировку состава топливно-воздушной смеси.
Выхлопная система ДВС.
Охлаждение
Для охлаждения моторов используют:
- Поток воздуха, нагнетаемый вентилятором через ребра на корпусах цилиндров и картере. Установка щитков с регулируемыми заслонками или вязкостной муфты в приводе крыльчатки позволяет корректировать интенсивность теплообмена. На мотоциклах (например, советских ИЖ-Планета или Урал) охлаждение двигателя осуществлялось за счет обтекания оребрения воздушными массами на ходу.
- Антифриз, циркулирующий в полостях в блоке и головке мотора с помощью механического насоса и дополнительной электрической помпы. За счет термостата в контуре охлаждение жидкости происходит в радиаторе за счет потока воздуха, создаваемого вентилятором (с механическим или электрическим приводом либо крыльчаткой с вязкостной муфтой). В жидкостной системе охлаждения компенсационный бачок собирает расширяющийся при нагреве антифриз.
Устройство ДВС
ДВС имеет достаточно сложное устройство, которое может быть оснащено:
- корпусом (блоком и головкой цилиндров);
- рабочими механизмами (кривошипно-шатунным и газораспределительным);
- различными системами (топливной, впускной, выпускной, смазки, зажигания, охлаждения и управления).
КШМ (кривошипно-шатунный механизм) обеспечивает движение возвратно-поступательного характера поршня и обратное вращательное движение вала.
Газораспределительный механизм предназначен для подачи топлива и воздуха в цилиндры, для вывода отработанной газовой смеси.
Топливная система предназначена для обеспечения автомобильного двигателя топливом.
Система впуска отвечает за своевременную подачу воздуха в ДВС, а система выпуска – за вывод отработанных газов, уменьшения уровня шума от работы цилиндров, а также снижения их токсичности.
Система впрыска обеспечивает доставку ТПС в двигатель ВС.
Система розжига (зажигания) выполняет функцию розжига смеси воздуха и топлива, которая поступает в ДВС.
Система смазки обеспечивает своевременную смазку всех внутренних частей и деталей двигателя.
Система охлаждения обеспечивает интенсивное охлаждение рабочей системы ДВС во время работы.
Система управления отвечает за контроль над слаженной работой всех важных систем ДВС.
Классы автомобилей A B C D E таблица с примерами
В мире давно существует несколько способов классификации автомобилей. Они могут опираться на технические характеристики автомобиля, его размеры и массу или на людей, которые их покупают. Наиболее популярной и общеупотребительной является Европейская классификация, которая делит автомобили на шесть основных групп, присваивая каждому классу одну из первых букв латинского алфавита.
В ней существуют и другие классы, выходящие за рамки этих шести. Но зачастую люди не понимают, чем отличаются машины классов A и B или E и S.
Если вы не различаете классы автомобилей A B C D E, таблица с примерами в этой статье поможет вам с этим разобраться.
Классификация, пришедшая из Европы, делит скорее не автомобили на группы, а рынок на сегменты, в зависимости от людей, которые будут эти автомобили покупать.
Это позволяет лучше понять целевую аудиторию той или иной модели, не вдаваясь в глубокие технические характеристики автомобиля.
Из свойств автомобиля наиболее важной тут является стоимость и размер, а также тип кузова (для «вышедших за рамки» шести основных классов)
Компоновка двигателя, расположение мотора и количество клапанов
Если говорить о различных характеристиках, двигатели отличаются по количеству цилиндров, по расположению цилиндров, а также по самому расположению мотора в подкапотном пространстве. Например, силовые агрегаты бывают 3-х, 4-х, 5-и, 6-и, 8-и цилиндровыми и т.д.
По расположению цилиндров также выделяют рядные, V-образные, оппозитные двигатели и т.п. Силовой агрегат может быть установлен под капотом продольно или поперечно. На каждом цилиндре может быть установлено по 2, 4 и более клапанов ГРМ.
Отметим, что на общее число цилиндров следует обращать внимание только тогда, когда речь идет о выборе малолитражки. Если точнее, не так давно на городских субкомпактных автомобилях в практику вошла установка трехцилиндровых атмосферных и турбомоторов. При этом такие ДВС с тремя цилиндрами отличаются повышенным уровнем вибраций
При этом такие ДВС с тремя цилиндрами отличаются повышенным уровнем вибраций.
Во всех остальных случаях количество цилиндров в той или иной мере определяет мощность, при этом в плане вибраций не так важно, сколько их имеет конкретный мотор, 4, 5 или 6. Зачастую незначительную роль играет и особенность расположения ДВС под капотом. Единственное, на практике многие рядные двигатели с 6-ю цилиндрами, установленные продольно, отличаются повышенной склонностью к поломкам даже при незначительном перегреве сравнительно с другими аналогами
Единственное, на практике многие рядные двигатели с 6-ю цилиндрами, установленные продольно, отличаются повышенной склонностью к поломкам даже при незначительном перегреве сравнительно с другими аналогами.
Как правило, особого внимания заслуживает только компоновка цилиндров. Схем компоновки много, при этом наиболее распространенными являются:
- рядные двигатели,
- V-образные агрегаты,
- оппозитные моторы,
Рядный мотор из этого списка самый простой, цилиндры идут в один ряд над коленчатым валом. Такой двигатель проще обслужить и отремонтировать. Главным минусом является то, что увеличение количества цилиндров больше 6 приводит к тому, что мотор становится слишком длинным и его не удается разместить как продольно, так и поперечно в подкапотном пространстве.
Для решения этой задачи на машину ставится V-образный мотор, цилиндры распложены уже не в один, а в два ряда, причем под углом друг к другу. Такие ДВС сложнее рядных, их дороже обслуживать и ремонтировать. Достаточно вспомнить о том, что указанный тип агрегатов имеет две ГБЦ со всеми вытекающими последствиями. Еще одним минусом является относительно высокая вибронагруженность.
Оппозитные двигатели используют только некоторые автопроизводители. В частности, на таких ДВС специализируется Subaru из Японии, также их производят немцы Porsche. Оппозитный двигатель создает минимум вибраций, однако крайне сложен в обслуживании, далеко не все автосервисы могут выполнить его качественный ремонт при такой необходимости.
Теперь перейдем к клапанам. От их количества напрямую завит мощность двигателя, приемистость мотора и ряд других параметров. Чем больше клапанов, тем лучше цилиндр наполняется топливно-воздушной смесью и вентилируется от выхлопных газов. При этом увеличение числа клапанов закономерно приводит к усложнению и удорожанию всей конструкции ГРМ.
Устройство механизма вращения клапана
Механизм вращения клапана состоит из: неподвижного корпуса 2 в наклонных канавках которого расположены пять шариков 3 с возвратными пружинами 10, дисковой пружины 9 и опорной шайбы 4 с замочным кольцом 5. Механизм устанавливается в расточке, сделанной в головке цилиндров под опорной шайбой 4 клапанной пружины 6, закрепляемой на стержне 1 с помощью сухариков 8 и тарелки 7. При закрытом клапане давление на дисковую пружину 9 сравнительно невелико, и она выгнута наружным краем вверх, а внутренним краем опирается в заплечик корпуса 2. Шарики 3 отжаты пружинами 10 в исходное положение.
В момент открытия клапана давление клапанной пружины на опорную шайбу 4 возрастает; под действием этого давления дисковая пружина 9, выпрямляясь, передает давление на шарики 3 и вызывает их перемещение в конечное положение. Вместе с шариками перемещаются дисковая пружина с опорной шайбой, клапанная пружина и клапан. Когда клапан закрывается, давление на дисковую пружину 9 уменьшается, и она, выгибаясь, вновь касается своим внутренним краем заплечиков корпуса 2, освобождая тем самым шарики 3. Шарики под действием возвратных пружин перемещаются в исходное положение. Таким образом, при каждом открытии клапана происходит его поворот на некоторый угол. (При номинальном скоростном режиме клапаны совершают 20—40 об/мин.)
Принцип работы 4-тактного двигателя
Теперь о принципе работы 4-тактных двигателей. Опять же возьмем одноцилиндровый двигатель мотоцикла, но на этот раз «Honda CB 125E».
У этого мотора тоже цилиндр расположен над картером и имеет воздушное охлаждение.
Внутри цилиндра установлен поршень, связанный с коленвалом посредством шатуна. Сверху цилиндр закрыт головкой.
Конструктивной особенностью этого двигателя является наличие механизма, который обеспечивает подачу смеси и отвод продуктов горения – газораспределительный механизм.
Установлен у этого мотора он в головке блока. Суть работы этого механизма – своевременное открытие впускного и выпускного окон, которые закрыты клапанами.
Работает все по такому принципу. Вначале – такт впуска. Чтобы обеспечить этот такт, поршень должен двигаться от ВМТ вниз. При этом клапан открывает впускное окно, через которое разрежением засасывается топливо в цилиндр.
После достижения НМТ впускное окно клапаном закрывается, поршень в это время начинает двигаться вверх, начинается такт сжатия.
При этом такте оба окна закрыты, цилиндр полностью герметичен, а поршень при движении вверх сжимает горючую смесь, поступившую ранее.
При подходе поршня к ВМТ, когда смесь по максимуму сжата, производится ее воспламенение от искры свечи.
Избыточное давление при сгорании заставляет двигаться поршню вниз – происходит рабочий ход, при котором окна тоже остаются закрытыми.
После достижения НМТ, поршень начинает движение вверх, в этот момент клапан открывает выпускное окно и поршень выталкивает через него продукты горения.
В результате получается, что для выполнения тактов впуска и сжатия нужен один оборот колен. вала, а для рабочего хода и выпуска – еще один оборот.
Это были принципы работ 2-тактного и 4-тактного двигателей на примере мотоциклов.
Эти принципы используются на всех двигателях внутреннего сгорания – от моторчика авиамодели до мощного 12-цилиндрового мотора танка.
Система вентиляции картера двигателя с клапаном EGR, устройство, принцип работы, проверка, чистка
Главная классификация ДВС
Все существующие ДВС разделены на 3 вида:
- поршневые;
- роторные;
- газотурбинные.
В поршневых агрегатах рабочим органом является поршень. В роторных моторах используется движение ротора. В газотурбинных двигателях движение осуществляется турбиной.
В каждом из видов этих силовых установок конструктивно реализованы разные схемы преобразования тепловой энергии в полезную работу. Это принципиально отличает их друг от друга. Максимальная производительность силовых агрегатов зависит от того, каким образом преобразуется тепловая энергия. Каждый вид силовых агрегатов создан для эффективной работы в своей области применения.
Ниже подробно описаны конструкции этих агрегатов и физические процессы, происходящие в них. Отдельный раздел статьи посвящён двигателю Стирлинга. Он относится к механизмам с внешней камерой сгорания. Но принцип работы этого мотора по нескольким признакам похож на ДВС. Это часто вызывает путаницу.
Газотурбинный двигатель
Топливная смесь сгорает, и нагретый газ моментально расширяется, заставляя лопасти турбины вращаться.
Разработано два типа газотурбинных установок, отличающихся количеством рабочих валов. Агрегаты с двумя валами мощнее по сравнению с одновальными механизмами.
Газотурбинные двигатели устанавливают на машины, где необходима большая мощность силовой установки. Например, грузовые автомобили, корабли, самолёты и железнодорожные локомотивы.
Видео: Принцип работы газотурбинного двигателя
Роторный ДВС
Достоинством роторного ДВС является отсутствие шатунов, коленчатого вала и многих сопутствующих узлов. Инженеры подсчитали, что деталей в агрегате роторного типа намного меньше, чем в моторах других типов. Поэтому роторные моторы гораздо меньше других. Это является ещё одним их преимуществом.
В Японии, известной своими передовыми разработками в автомобилестроении, были сконструированы двигатели, имеющие несколько роторов. Например, японцы сконструировали агрегат, имеющий такую же мощность, что и шестипоршневой двигатель гоночного автомобиля. Но размеры многороторного движка при этом гораздо меньше.
На ранних моделях вазовских автомобилей в своё время устанавливались роторные моторы.
Роторные двигатели гораздо проще и эффективнее поршневых. Но по непонятной причине роторные агрегаты используются очень редко.
Видео: Принцип работы роторного двигателя
Поршневой двигатель
В конструкции мотора этого вида имеется несколько цилиндров, внутри каждого из них поршни совершают возвратно-поступательные движения. В обоих концах цилиндров расположены клапаны. Открываясь, клапан пропускает порцию топливной смеси в камеру сгорания, образующуюся в цилиндре перед поршнем. В это время поршень, двигаясь вверх, сжимает смесь. В расчётный момент происходит её воспламенение. Образующиеся газы расширяются и толкают поршень в другую сторону. Несколько таких поршней закреплены на валу П-образной конструкции. Обычно такой вал называют коленчатым. За каждое движение поршня вал проворачивается на определённую величину. Цикл движения поршня от одной стороны цилиндра до другой называется тактом. Скоординированная работа поршней заставляет коленчатый вал проворачиваться на полный оборот. Такие циклы постоянно повторяются, заставляя вращаться вал с большой скоростью.
Автомобилестроители постоянно совершенствуют поршневые двигатели. Каждое усовершенствование приводит к повышению мощности двигателя. Поршневые агрегаты являются самыми надёжными из всех видов силовых установок.
Видео: Принцип работы дизельного двигателя
Как устроен двигатель автомобиля – изучаем схему устройства
Классическое устройство двигателя включает в себя цилиндр и картер, закрытый в нижней части поддоном. Внутри цилиндра находится поршень с различными кольцами, который перемещается в определенной последовательности. Он имеет форму стакана, в его верхней части располагается днище. Чтобы окончательно понять, как устроен двигатель автомобиля, необходимо знать, что поршень с помощью поршневого пальца и шатуна связывается с коленчатым валом.
Для плавного и мягкого вращения используются коренные и шатунные вкладыши, играющие роль подшипников. В состав коленчатого вала входят щеки, а также коренные и шатунные шейки. Все эти детали, собранные вместе, называются кривошипно-шатунным механизмом, который преобразует возвратно-поступательное перемещение поршня в круговое вращение коленчатого вала.
Верхняя часть цилиндра закрывается головкой, где расположены впускной и выпускной клапаны. Они открываются и закрываются в соответствии с перемещением поршня и движением коленчатого вала. Чтобы точно представить, как работает двигатель автомобиля, видео в нашей библиотеке следует изучить также подробно, как и статью. А пока мы попытаемся выразить его действие на словах.
Классификация двигателей
Конструкция ДВС бывает различной. Каждый разработчик мотора пытается внести свои улучшения, повысить мощность и экономичность, снизить выбросы вредных веществ и стоимость агрегата. Давайте посмотрим, по каким критериям классифицируют двигатели внутреннего сгорания.
По рабочему циклу
Рабочий цикл ДВС — это последовательность процессов внутри каждого цилиндра, в результате которой энергия топлива превращается в механическую энергию. Цикл может быть двухтактным или четырехтактным:
- четырёхтактный мотор работает по «циклу Отто» или Аткинсона и включает в себя такты: впуск, сжатие, рабочий ход и выпуск;
- в двухтактном ДВС впуск и сжатие происходят одновременно за один такт, а рабочий ход переходит в выпуск на втором такте.
По типу конструкции
По конструкции ДВС делятся на:
- поршневые, в которых расширяющиеся при сгорании газы приводят в движение поршень, который в свою очередь толкает коленвал;
- роторные.Растущее давление газов воздействует на ротор, соединённый с корпусом через зубчатую передачу. Роторный мотор не имеет ГРМ. Его функции выполняют впускные и выпускные окна в боковых стенках корпуса;
- газовые турбины. В этих двигателях внутреннего сгорания газы с высокой скоростью попадают на лопатки силовой турбины, которая соединяется через редуктор с трансмиссией. Для нагнетания воздуха в мотор установлен турбинный компрессор.
Моторы могут быть без наддува, с турбокомпрессором или нагнетателем. Конструкция подбирается под назначение двигателя: будь то стационарная установка или транспорт.
По количеству цилиндров
Одно цилиндровые двигатели работают неравномерно, что не критично для лодочных моторов, мопедов и мотоциклов. Двигатель автомобиля устроен сложнее, поскольку нужна высокая мощность, а значит и большой объём цилиндра. Так, в транспорте малого класса применяются 4-цилиндровые моторы. В грузовые автомобили ставят 6- и 8-цилиндровые ДВС.
По принципу создания рабочей смеси
Принцип работы двигателя внутреннего сгорания различается способами смесеобразования:
- внешнее: в карбюраторных моторах и в агрегатах с впрыском топлива во впускной коллектор;
- внутреннее: в дизельных двигателях и бензиновых с непосредственным впрыском в камеру сгорания.
По расположению цилиндров
Поршневые двигатели автомобиля различаются компоновочной схемой блока цилиндров и могут представлять собой конструкцию:
- рядную;
- V-образную;
- оппозитную с углом развала между поршнями 180°;
- VR-образную;
- W -образную.
В зависимости от компоновки моторы устанавливаются в подкапотное пространство вертикально, горизонтально или под углом к вертикальной плоскости для уменьшения высоты конструкции.
По типу топлива
Работа двигателя внутреннего сгорания происходит за счёт сжигания смеси воздуха с бензином, газа или дизеля. В качестве газового топлива ДВС применяются углеводород, сжиженный газ, смесь пропана и бутана, метан, водород.
По принципу работы ГРМ
Выше мы рассматривали, что ГРМ может быть устроен по схеме OHV, ОНС или DОНС. Выбор компоновки влияет на принцип работы двигателя. Также приводы клапанов различаются способами регулировки тепловых зазоров, которые увеличиваются в результате нагрева конструкции. Настройку зазоров проводят вручную, меняя специальные винты в коромыслах, или устанавливают гидрокомпенсаторы для автоматической регулировки.
https://youtube.com/watch?v=AA81dQadz4A
Преимущества двигателей:
Четырехтактный:
• Больший ресурс.
• Большая экономичность.
• Большая экологичность.
• Не требуется добавление масла в топливо.
• Комфорт (меньший уровень шума).
• Обходится без сложной выхлопной системы.
Двухтактный:
• Простота и дешевизна в изготовлении.
• Большая удельная мощность х1.6-1.8 (в расчете на 1 литр раб. объема)
• Отсутствие громоздких систем газораспределения и смазки.
• Отсутствие распределительного вала и блока клапанов.
Карбюраторные и инжекторные двигатели.
Приготовление горючей смеси в карбюраторных двигателях происходит в специальном устройстве – карбюраторе, в котором осуществляется процесс смешивания топлива с потоком воздуха, за счет искусственной конвекции, создаваемой аэродинамическими силами потока воздуха, засасываемого двигателем.
В инжекторных двигателях процесс смесеобразования организован иначе. Топливо впрыскивается в воздушный поток, через специальные форсунки. Дозируется подача топлива электронным блоком управления, или (в более старых автомобилях) механической системой.
Первые инжекторные двигатели появились в 1997 году. Их внедрению способствовала корпорация OMC, которая выпустила двигатель, сконструированный с использованием технологии FICHT. Ключевым фактором этой технологии было использование специальных инжекторов, которые позволяли впрыскивать топливо сразу в камеру сгорания. Это революционное решение, в купе с использованием современного бортового компьютера, сделало возможным точное дозирование топлива, при перемещении поршня. В полость коленчатого вала впрыскивается чистое масло, без примесей топлива. Благодаря новой технологии конструкторам удалось изобрести двухтактный двигатель, который не уступал по экономичности карбюраторному четырехтактному двигателю, а также был компактным и легким.
Из-за новых стандартов на чистоту выхлопа, автомобильным производителям пришлось перейти от классических карбюраторных двигателей к инжекторным, а также установить современные нейтрализаторы выхлопных газов. Для функционирования катализатора необходим постоянный состав выхлопного газа, который поддерживается системой впрыска топлива. Обязательной составляющей катализатора является датчик содержания кислорода, благодаря которому отслеживается точное соотношение кислорода, недоокисленных продуктов сгорания топлива и оксидов азота, которые сможет нейтрализовать катализатор.
Если вы решили перейти с бензинового двигателя на газовое оборудование в своем автомобиле, то для этого необходимо приобрести все необходимые запчасти. Редуктор газовый автомобильный пропан, а также многое другое, по доступной цене можно приобрести на этом ресурсе.
Двигатель Стирлинга
Принцип работы внешне похож на схему ДВС. В моторе Стирлинга тоже имеется цилиндр с поршнем, который двигается по возвратно-поступательной траектории и приводит в движение кривошипно-шатунный механизм. Мало того, цилиндр имеет радиатор охлаждения как в двигателе внутреннего сгорания.
Но главным отличием двигателя Стирлинга от ДВС является отсутствие топливной смеси. Её роль в данном случае выполняет воздух, который нагревается внешним источником тепла.
Дело в том, что уже находящийся в цилиндре воздух, нагреваясь, расширяется и толкает вытеснитель, который в свою очередь двигает рабочий поршень вверх. Поршень проворачивает кривошип. Проходя через зону охлаждения, воздух сжимается, давление в цилиндре уменьшается, образуя разрежение. В это время кривошип, двигаясь дальше, возвращает поршень в нижнее положение. Так периодически чередуя циклы нагрева и остывания рабочего тела (воздуха), извлекают энергию из процесса изменения давления.
Примечательно, что такой агрегат легко превратить в тепловой насос, изменив координацию работы рабочего поршня и вытеснителя.
Двигатель Стирлинга может работать практически на любом топливе, от дров до ядерной энергии. При этом конструкция этого агрегата очень проста и надёжна. Инженеры разработали 3 типа моторов подобного рода и назвали их буквами греческого алфавита. Выше описан принцип самого простого из них: бета-типа.
Двигатель конструкции Стирлинга незаменим в тех случаях, когда появляется необходимость преобразования очень маленького перепада температур. В таких условиях ни одна газовая турбина функционировать не может. Проще говоря, установки Стирлинга могут эффективно работать от обычной переносной газовой горелки или даже спиртовки. Туристы уже оценили такие устройства. Учёные предсказывают, что двигатели Стирлинга сделают революцию в солнечной энергетике.
Видео: Принцип работы двигателя Стирлинга
Что в итоге
Итак, выше были рассмотрены назначение и классификация двигателей внутреннего сгорания. При этом данная информация наглядно демонстрирует широчайшую сферу применения поршневых ДВС. Как видно, двигатели могут иметь разную конструкцию, используют различные виды топлива, а также имеют разные системы смазки, топливоподачи, охлаждения и зажигания.
С учетом тех или иных особенностей конкретного типа ДВС такие агрегаты используются как на транспортных средствах, так и в качестве генераторов, устройств привода всевозможных агрегатов и механизмов.
Двигатели внутреннего сгорания классифицируют по следующим признакам:по назначению — транспортные и стационарные; способу осуществления рабочего цикла — четырех- и двухтактные;способу смесеобразования — с внешним смесеобразованием (бензиновые и газовые) и внутренним смесеобразованием (дизели);способу воспламенения рабочей смеси — с принудительным воспламенением от электрической искры (бензиновые, газовые и др. ) и воспламенением от сжатия, т. е.
с самовоспламенением (дизели);виду применяемого топлива — работающие на бензине, тяжелом дизельном топливе (дизели), сжатом или сжиженном газе, других видах топлива;числу цилиндров — одно- и многоцилиндровые (двух-, трех-, четырех-, шести-, восьмицилиндровые и т. д. );расположению цилиндров — однорядные с вертикальным расположением цилиндров или с наклоном оси цилиндров к вертикали на 20.
. . 40°; V-образные двухрядные с расположением цилиндров под углом и оппозитные с противоположным горизонтальным расположением цилиндров под углом 180°;способу наполнения цилиндров свежим зарядом — без наддува (наполнение осуществляется за счет разрежения, создаваемого в цилиндре при движении поршня от в.
м. т. к н.
м. т. ) и с наддувом (наполнение цилиндра свежим зарядом происходит под давлением, которое создается компрессором);способу охлаждения — с жидкостным и воздушным охлаждением.
