Снятие и установка катушки на Приоре
Для того чтобы поменять элемент системы зажигания в двигателе на 16 клапанов, проделайте следующие шаги:
- Автомобиль поставьте ровно, фиксируя его ручным тормозом.
- Поднимите капот и снимите минус с АКБ.
- Разденьте мотор, достав его пластмассовый защитный кожух.
- Найдите нужную Вам запчасть, а затем подведенную к ней колодку проводов.
- Зажмите фиксатор колодки проводов и отключите питание.
- При помощи 10-го ключа отверните болт, который крепит деталь к металлу.
- Аккуратно достаньте катушку, стараясь двигать ее вертикально. Было бы обидно навредить проводке в самый последний момент.
- Извлеките неисправную запчасть, вместо нее поставьте новую. Заверните болт крепления, подключите колодку проводов и накиньте минус на АКБ. Проверьте работоспособность.
Проверка работоспособности катушки
№
Проверка
Описание
1
Внешний осмотр
Извлекаем катушки из цилиндров.
Осматриваем для начала резиновую часть
На ней не должно быть разрывов и трещин, а если они есть, значит, катушка свое отслужила, и ее надо менять.
После заглядываем внутрь, смотрим, в каком состоянии внутренняя спираль, ее положение.
2
Проверка первичной обмотки катушек мультитестером(проверке катушек Приора мультитестером)
Прежде чем подключать прибор к катушке, надо проверить его внутреннее сопротивление, чтобы принять во внимание возможную погрешность.
Подсоединяем тестер к первичной обмотке. Если прибор показывает не более 0,5 Ом с учетом погрешности измерения, значит, с данной катушкой все нормально.
3
Проверка вторичной обмотки катушек мультитестером
Переключаем тестер на 2000 кОм
Подключаем щупы к разным частям катушки с соблюдением полярности: контакт красного цвета — к пружине под резиновым колпачком, а черный соединяем со средним контактом разъема
Исправная катушка зажигания Приора показывает сопротивление вторичной обмотки, равное 342 кОм. На неисправный тестер покажет бесконечность.
Снимать катушку с ее места нужно, отключив клемму минуса аккумулятора Приора. Декоративный пластик с мотора снимается. Затем надо отжать пластиковый фиксатор и отсоединить катушку от проводки, после чего ключом на 10 отворачивается болт крепления и устройство извлекается из свечного колодца.
В настоящее время доверие к стандартным катушкам Приоры просто отсутствует. Некоторые сразу же меняют их на устройства иностранного производства, причем особенно популярны изделия фирмы Bosch. Раз уж в модели Приора конструкторы не искоренили эту наследственную проблему, то ее придется исправлять самим владельцам, вкладывая не такие уж малые суммы, ведь Bosch просит порой не меньше 1 500 рублей за штуку.
Проблемы с катушками грозят резкими рывками в работе мотора, скачками оборотов, отказами цилиндров.
Поэтому при наличии подобных симптомов лучше воспользоваться приведенной выше информацией и заменить подозрительную деталь до того, как она накроется окончательно. Бывает ведь и так, что катушка еще и не сломалась, но уже дает сбои. Это не обязательно означает, что нужна замена, сгодится и некоторый ремонт, точнее очистка от водяного конденсата и грязи.
Опытными водителями проверено, что после пары часов кропотливой очистки катушек мотор перестает троить и работает как новый. Тут получается, что она не сгорела, а просто местами пропускает ток. Такую неприятность можно устранить даже в дороге. Достаточно удалить конденсат, а важные части протереть бензином от загрязнений. Если приделать к катушке термоусадку, проблем с перебоями больше никогда не будет, и Приора не будет портить настроение своему хозяину.
Иногда катушки выходят из строя при неправильном зазоре в свечах зажигания. Проверку работоспособности катушки на автомобиле Приора можно легко осуществить проворачиванием коленчатого вала. Для этого надо сбросить давление в топливной системе, вынуть предохранитель топливного насоса. Затем снимаем катушку, в ее резиновый наконечник вставляем свечу зажигания, к самой катушке подсоединяем провода.
После этого аккуратно помещаем подопытную свечу на блок цилиндров, обеспечивая контакт между свечой и массой. Не прикасайтесь руками к катушке со свечой, чтобы не получить удар током. Теперь нужно провернуть коленвал. Это делает помощник, в то время как вы внимательно смотрите на свечу. Между ее электродами, в момент включения стартера и поворота вала, должна возникать искра. Это и есть показатель ее работы.
Можно проверить цепь питания катушки. Надо взять упомянутый выше мультитестер и подсоединить его щупы к ее выводам. Если в этот момент включить зажигание, то тестер должен показывать напряжение, равное таковому на выводах аккумулятора. В противном случае необходимо проверить цепи на обрыв и замыкание. Если цепи питания и управления исправны, но при проверке на рабочей свече, вставленной в наконечник, нет искры, то катушка неисправна, и ее придется менять.
Проверка работоспособности
На Приоре своими силами?
Вариантов может быть несколько:
- Визуальный осмотр. Если на КЗ имеются пусть даже небольшие трещины, это говорит о неработоспособности устройства. Если на корпусе есть трещины или другие повреждения, вероятнее всего, КЗ перегорела. Также необходимо произвести осмотр внутренних компонентов, а именно спирали. При наличии дефектов узел меняется.
- Еще один способ — проверка на авто. КЗ демонтируется с двигателя, отключается топливный насос, в высоковольтный вывод устанавливается рабочая свеча, затем нужно попытаться запустить мотор. Если КЗ рабочая, то вы увидите искру (автор видео — Александр).
Проверка с помощью мультиметра — для этого КЗ необходимо заблаговременно демонтировать. Мультиметр необходимо настроить в режим замера сопротивления на 200 Ом, затем щупы устройства замыкаются. На дисплее тестера появится цифра калибровки, ее надо записать.
- Щупы мультиметра следует соединить с разъемом КЗ и произвести замер сопротивления первичного элемента. Тестер должен показать значение около 0.8 Ом, от него нужно отнять цифру калибровки — полученный показатель и будет сопротивлением. При отсутствии значений во время диагностики можно сделать вывод о неисправной первичной обмотке.
- Далее, необходимо будет проверить вторичный элемент, для этого сопротивление мультиметра устанавливается на 2 мОм. Красный щуп следует установить в вывод КЗ, а второй — черный — к среднему разъему колодки. Диагностика должна показать 342 кОм. В целом следует понимать, что полученные параметры по многом зависят от того. Насколько КЗ была нагрета, поэтому диагностику лучше осуществлять на холодном устройстве.
Общий принцип работы катушки зажигания, история
Как и большинство активных электрических устройств, бобина работает на индукционном эффекте
. Суть такова. На катушку постоянно подаётся напряжение 12 вольт. Внутри устройства проходят две обмотки. Высокого и низкого напряжения. Хитрость в том, что в момент замыкания цепи в обмотке низкого напряжения — 12 вольт. Во второй, внутренней, индуцируется короткий импульс высокого напряжения. До 24 Квольт. То есть 24 тысячи. Этот импульс подаётся на свечу зажигания, и между её электродами вспыхивает высокотемпературная искра, поджигающая топливную смесь. Существует три вида системы зажигания:
- Контактная — 14—18 Квольт.
- Электронная — 19—22 Квольт.
- Электронная система управления двигателем (ЭСУД) — 22—26 Квольт.
На «Приоре» стоит именно система ЭСУД. В чём её отличие от остальных, привычных установок.
Внимание!
Напряжение на катушках действительно очень высокое. Поэтому при работе с ними на «Приоре» обязательно соблюдать технику безопасности
Особенности ЭСУД
Автомобили, оснащённые этими системами, в обиходе водителей называют просто — «инжекторы». Здесь управляет всем, или правильней электронный блок управления. Его водители и слесаря зовут ещё проще — мозги. Вся работа этого анклава идёт цепочкой:
- «Мозги».
- Датчики.
- Снова ЭБУ.
- Исполнительные механизмы.
То есть идёт запрос на датчики, которые, образно говоря, сообщают в «мозги» о состоянии мотора. В каком положении поршни кривошипно-шатунного механизма (КШМ), в каком положении клапана и так далее. Сверяясь, с заложенными таблицами ЭБУ даёт сигналы исполняющим устройствам — форсункам, катушкам зажигания и системе холостого хода.
Основное отличие ЭСУД «Приоры»
Дело в том, что для мотора «Приоры» реализована идея индивидуальной катушки зажигания для каждой свечи
. Так как двигатель имеет 16-клапанный газораспределительный механизм, с глубокими колодцами для установки свечей, это позволяет отлично осуществить эту идею. Итак, на моторе «Приоры» установлено 4 искрообразователя. На более ранних моделях автомобилей с ЭСУД устанавливался модуль из двух спаренных катушек. Неудобство в том, что при выходе из строя одной из обмоток, прекращают работу сразу два цилиндра. Либо 1 и 4, либо 2 и 3.
На «Приоре» с раздельными искробразователями, на каждой свече своя катушка. То есть при поломке перестаёт работать только один цилиндр. Это позволяет добраться, с грехом пополам до места ремонта.
Осторожно!
Некоторые водители могут даже не заметить, или не очень обратить внимание на выход из строя одной катушки, и продолжать эксплуатировать «Приору» в обычном режиме. Этого делать не стоит. Такая небрежность грозит полным выходом мотора из строя, от перераспределения нагрузки в КШМ
Такая небрежность грозит полным выходом мотора из строя, от перераспределения нагрузки в КШМ.
Главные признаки появления неисправности
Внимательный водитель, профессионал, сразу обратит внимание на нетипичное поведение «Приоры». Вот что будет заметно:
- Повышенная вибрация на холостых оборотах.
- Затруднённый запуск мотора.
- Рывки и «подёргивания» при наборе скорости.
- Общая потеря мощности.
- Зажигается сигнал «Чек энджер» на комбинации приборов.
При любом из этих признаков, а также если они присутствуют все, необходимо обязательно выяснить причину нарушения работы мотора.
Определение неисправной катушки зажигания
Неоспоримым преимуществом автомобилей с ЭСУД является возможность компьютерной диагностики. Но и тут есть свои хитрости. У катушки зажигания «Приоры» могут быть три вида неисправности.
- Обрыв цепи обмотки.
- Короткое замыкание обмотки.
- Механическое повреждение наконечника.
А диагностика, чётко позиционирует только первую неисправность. В остальных случаях компьютер равнодушно сообщает, что обнаружены пропуски в цилиндре № имярек. И вот тут понадобиться знание особенностей системы зажигания «Приоры», чтобы определить неисправность. Дело в том, что давать пропуски могут и другие поломки. Такие:
- Выход из строя форсунки топливной.
- Неработающая свеча зажигания.
- Потеря компрессии в цилиндре.
Как определить что не работает именно катушка зажигания
Метод это не новый, но весьма действенный, и очень простой. Итак, загорелась тревожная лампочка, «Чек». А под рукой нет диагностики. Что делать? Порядок действий такой:
- Открыть капот «Приоры».
- Снять декоративную, пластмассовую крышку мотора.
- Запустить двигатель на холостых.
- Снять разъём с катушки первого цилиндра. Если этот «котёл» рабочий, то его принудительное отключение заставит мотор работать совсем уж неадекватно. Вибрация усилится в разы, появятся ощутимые перебои.
- Если в этом цилиндре всё в порядке, то фишка одевается на место, и нужно переходить к следующему. Итак по очереди все «котлы».
- Но если цилиндр не работает, то при снятии разъёма, ничего не изменится. Уровень работы останется прежним, значит, всё дело здесь. А вот теперь уточнить степень виновности катушки зажигания «Приоры».
Это делается следующим образом. Мотор надо заглушить. Берётся головка на 10 и вороток. Выкручивается болт крепления искрообразователя с подозрительного цилиндра. Точно так же с соседнего. Потом они просто меняются местами. Фиксируются, и снова заводится мотор.
Внимание!
Если признаки неисправности, то есть отсутствие смены чистоты работы мотора при отключении, переместились вместе с катушкой зажигания на другой цилиндр, то всё, это точно модуль искрообразования. Значит, его нужно менять, и дело с концом. А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы
Но это уже совсем другая история
А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы. Но это уже совсем другая история.
Важно!
Пытаться отремонтировать неисправный модуль, не стоит и пытаться. Это невозможно в условиях даже самого обеспеченного сервиса. Его можно только заменить
В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги»
Его можно только заменить. В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги».
Снятие и установка катушки на Приоре
Устройство в авто Приора может выйти из строя в случае повреждения изнутри, в результате чего произойдет «пробивание» на корпус. При исправной катушке зажигания между электродами свечи должна всегда проскакивать искра. Если этого нет, нужно проверить цепи питания и управления катушкой.
Выполняется замена детали
Все действия проводятся с помощью торцевой головки на «10». «Минус» аккумулятора отсоединить, отжать фиксатор из пластика, колодку жгута проводов отсоединить от вывода катушки, вывернуть болт крепления к крышке головки блока, извлечь катушку из свечного блока. При проведении ремонтных работ нужно помнить о том, что на Приоре установлена микропроцессорная катушка зажигания высокой энергии (МПСЗ). Высоковольтные провода зажигания вырабатывают напряжение в 40 тысяч вольт. Каждому, кто проверяет катушку, нужно быть предельно осторожным: есть вероятность поражения током. При выполнении осмотра надетые резиновые перчатки спасут от возможных негативных последствий. Можно использовать пассатижи с заизолированными ручками.
Свечи зажигания необходимо менять каждые 30 тысяч километров. Завод-изготовитель рекомендует для Лады Приоры определенный тип свечей, но можно использовать любые с подходящей теплотой сгорания. Диаметр детали составляет 14 миллиметров. После выворачивания свечи тщательным образом очищаются колодцы их расположения. Эта процедура необходима для того, чтобы после извлечения деталей туда не попала грязь. В период подготовки к зиме, прежде чем устанавливать свечи, нужно проверить зазор между боковыми и центральными электродами. Если зазор не соответствует значениям в 0,7-0,9 миллиметров, необходимо провести регулировку.
Система зажигания — уязвимое место Приоры, и не только ее. Катушки зажигания в автомобиле Приора индивидуальные, по одной на цилиндр, то есть всего 4. Случается, что одна из них перестает работать, а вместе с ней выпадает из рабочего ритма один из цилиндров.
Это сопровождается вибрацией и непонятными звуками под капотом. Опытные автолюбители в таких ситуациях понимают, что машина троит.
Для чего нужна катушка? Чтобы поджечь топливовоздушную смесь в цилиндре, нужен ток высокого напряжения, а в автомобильном аккумуляторе он низковольтный. Таким образом, катушка зажигания является чем-то вроде трансформатора, генерируя ток с большим напряжением. Ее первичная обмотка состоит всего из 150 витков, а во вторичной их число намного больше, что и позволяет генерировать импульсы, используя свечу зажигания как разрядник.
Чтобы магнитное поле получилось как можно более сильным, внутри катушки располагается сердечник из железа
Главная характеристика катушки — это значение сопротивления ее обмоток, что и учитывается при диагностике зажигания.Выход из строя такого важного узла грозит полной остановкой мотора, не говоря уже о перебоях в работе
Возможные причины неисправности модуля зажигания
Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:
- Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
- Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.
Проверка катушки зажигания мультиметром
Проверка напряжения на выводе колодки проводов:
- Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
- Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
- Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
- Выключить зажигание.
Как проверить сопротивление катушки зажигания:
- Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
- Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
- Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
- Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).
- Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
- Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
- Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
- Сопротивление должно быть около 300-400 кОм.
Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла
Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.
Процесс также показан на видео:
Проверка катушки зажигания своими силами. Видеоинструкция ЗР:
Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).
Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.
- Home
- Автогараж
- Как Проверить Катушки На Приоре 16 Клапанов
Проверка несправности катушки зажигания на Приоре
Хоть какой современный автомобиль и Лада Приора например состоит из кузова, как формообразующей платформы и огромного количества агрегатов и систем, особенным образом установленных в Такой кузов, которые в совокупы делают персональную модель машины. Одна из таких систем — это система зажигания.
От правильной ее установки, качественной работы деталей и достаточной сопоставимости с иными> глазами объектами автомобиля зависит устойчивый пуск и точная, бесперебойная работа всего мотора. Поскольку через элементы этой комплекса бухгалтерских программ — катушки зажигания и свечки подается высоковольтный импульс типа искры для поджига впрыскиваемого в камеру цилиндра горючего.
Как проверить исправность катушки зажигания

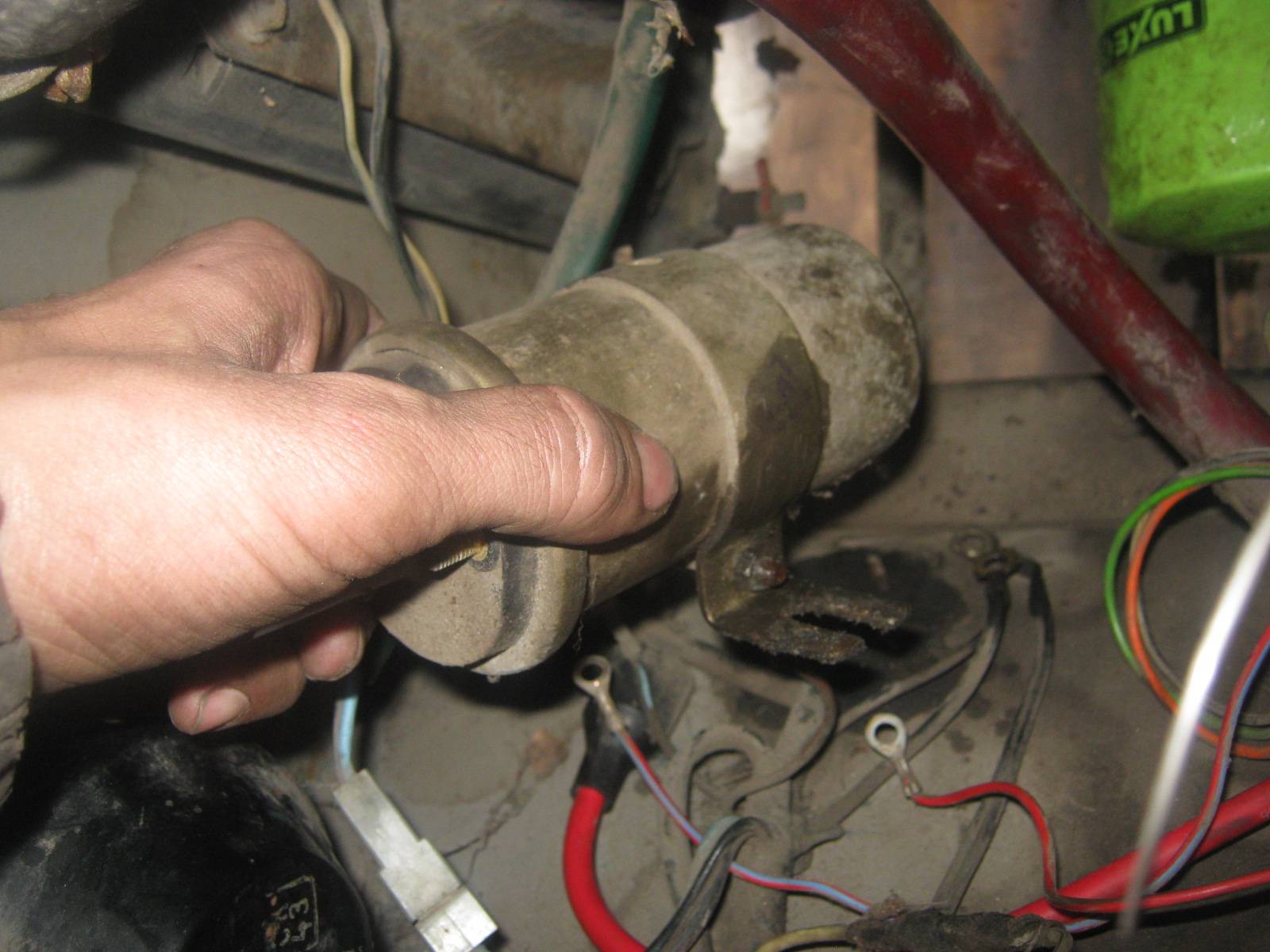

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.
Какое сопротивление должно быть на катушке зажигания
Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».
Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.
Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.
Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:
Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.
Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.
Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.
Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.
Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.
Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.
Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.
Видео — как ПРАВИЛЬНО проверить катушки зажигания:
Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».
Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).
Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.
Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.
Видео — как вычислить неисправную катушку зажигания:
Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.
Проверка модуля зажигания
Проверка модуля зажигания на работоспособность осуществляется следующими способами:
Замена модуля зажигания на заведомо исправный
1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.
Проверка контактов на модуле зажигания
2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.
Замер сопротивления на выводах модуля зажигания
3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.
Проверка модуля зажигания при помощи тестера
4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.
Диагностика модуля зажигания профессиональным оборудованием
5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.
Блок предохранителей Лада Приора под панелью приборов
F1 25 Электровентилятор радиатора системы охлаждения F2 25 Обогрев заднего стекла Приоры F3 10 Дальний свет правый F4 10 Дальний свет левый F5 10 Звуковой сигнал F6 7.5 Ближний свет (левый) F7 7.5 Ближний свет (правый) F8 10 Тревожный сигнал F9 25 Отопитель Приоры F10) 7.5 Освещение салона, комбинация приборов, стоп-сигнал F11 20 Стеклоочиститель F12 10 Клемма 15 приборов F13 15 Прикуриватель F14 5 Габаритный огонь левый, освещение номерного знака, освещение багажника F15 5 Габаритный огонь правый F16 10 Клемма 15 АБС F17 10 Противотуманная фара (ПТФ) левая F18 10 Противотуманная фара (ПТФ) правая F19 15 Обогрев сидений F31 или F27 30 Блок управления электропакетом
Ремонт наконечника
Качественные катушки для автомобиля Приора выдерживают от 50 до 100 000 км пробега.
Чтобы увеличить срок работы катушек, нужно не допускать попадания на них моторного масла.
Треснувший наконечник катушки зажигания — часто встречающаяся неприятность. Однако вернуть катушку в рабочее состояние можно, сделав ремонт своими силами, при условии, что сама катушка не сгорела. Для этого потребуется обезжиривающая салфетка, силиконовое уплотнительное кольцо катушки зажигания (новое), новый наконечник и силиконовый герметик. Вся процедура отнимет пару минут.
Снимаем старый наконечник. Если уплотнительное кольцо повреждено, снимаем и его. Чтобы поставить наконечник, его юбку выворачивают наизнанку. Берем заранее подготовленный герметик и ватной палочкой наносим его на нижнюю часть наконечника. Делаем это не спеша, чтобы не оставалось излишков герметика по краям. Надеваем наконечник до упора.
Задние дисковые тормоза на Приору: тонкости монтажа тормозной системы
Для того чтобы определить неисправность, достаточно лишь присмотреться к поведению автомобиля. Характерные признаки проблем с катушками зажигания следующие:
- мотор начинает «троить», отмечается нестабильная работа силовой установки, чем больше времени проходит с момента появления проблемы, тем хуже работает двигатель;
- особенно заметна плохая работа агрегата при минусовой температуре, ситуация более-менее нормализуется только после прогрева мотора. Кроме того, возможно частое проявление проблемы в случае, если машина находится в зоне повышенной влажности;
- при резком нажатии на педаль газа отмечается «провал» двигателя;
- на приборной панели приборов имеется специальный индикатор, так называемый Check Engine. Он сигнализирует автовладельцу о том, что присутствует какая-либо неисправность в цепи питания машины. Расшифровать показания индикатора можно с помощью руководства по эксплуатации, прилагающегося к автомобилю при покупке.
Диагностировать отказ элемента несложно, труднее выявить, какая именно деталь не работает. На каждый цилиндр в Приоре устанавливается индивидуальная катушка, модуля зажигания на автомобиле нет. Поэтому придется прозванивать каждую из них мультиметром, проверять каждый наконечник
Колпачкам следует уделить особое внимание, ведь если проблема случится с ними, менять деталь не придется. Чтобы выявить проблему, нужно лишь снять элемент и зажать его в плоскогубцах
Если силикон, из которого выполнена деталь, начнет морщиться, значит, необходима замена наконечника. Если же при сжатии он остается ровным и гладким, значит, проблема кроется в чем-то другом.
Катушки зажигания в электронной схеме Лада Приора
Система зажигания на Приоре отличается от обычной классической схемы карбюраторных моделей. На старенькых машинах стояла одна катушка зажигания, а конкретным рассредотачиванием импульсов на свечи зажигания занимался трамблер, который еще требовалось верно настроить. На инжекторных моделях машин с электрическим впрыском горючего для каждого цилиндра имеется личная> газета, персональная катушка зажигания, которая подает импульс на свечку, для собственного цилиндра.
Управляет всем процессом ЭБУ, электрическое бортовое устройство, впрямую от которого сигнал идет на КЗ. Если вы поставили цель верно управлять процессом впрыска и впору подавать сигнал на электронный импульс ЭБУ употребляет данные со последующих датчиков:
ДПК — беря во внимание положение коленчатого вала мотора он подает импульс в ЭБУ;
датчик фаз — он говорит о положении распредвала, мастера именуют его датчиком синхронизации;
тахометр — с него на ЭБУ поступает сигнал с какой частотой крутится коленвал;
ДМРВ — за счет применения измерения расхода воздуха через воздушный фильтр, определяет нагрузку на движок на этот момент времени;
ДТОЖ — определяет температуру мотора;
ДТ — датчик детонации, его показания оказывают влияние на угол опережения зажигания.
При стандартных критериях по сигналу ЭБУ цилиндры работают в последующем цикле — 1 — 3 — 4 — 2.4.
Другими словами импульс на искру поступает в тех цилиндрах, в каких завершается цикл сжатия, перед открытием клапана впрыскивается горючего и идет разряд, происходит детонация и цикл длится.
Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.
