Какой предохранитель на Приоре отвечает за дворники

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

F1 — Резервное гнездо.
F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
F4 — 10А — Лампа дальнего света левой фары.
F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
F6 — 7,5А — Лампа ближнего света левой фары.
F7 — 7,5А — Лампа ближнего света правой фары.
F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара левая сторона.
F18 — 10А — Противотуманная фара правая сторона.
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервное гнездо.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

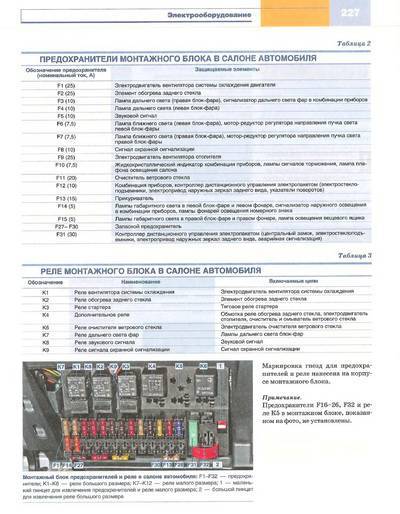

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
обогрев сидений (F19) – защита предохранителем мощностью 15 А;
самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.

В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Предохранители в системе стеклоподъемников

Использование стеклоподъемников в автомобилях Приора зависит от электродвигателей, основная задача которых — поднимать и опускать стекла. В состав обычного стеклоподъемника входят: стекла, двигатели (или регуляторы), выключатели. Регуляторы и выключатели соединяются с помощью провода.

Соединение регуляторов разработано так, что поднимать и опускать стекла можно, используя главный блок выключателей, или использовать выключатели, расположенные на дверях. Каждая дверь оснащена отдельным мотором.

В каком направлении будет работать стартер (полярность), определяет выключатель, точнее, его положение. Чтобы контролировать электрический ток, идущий на двигатели стеклоподъемников, предусмотрено специальное реле.

Если стеклоподъемник не работает, это никак не отражается на всей системе, поскольку в ней находится дополнительный предохранитель, защищающий всю цепь отдельным автоматическим выключателем.

В главном блоке выключателей есть блокирующий выключатель, который может заблокировать все дверные выключатели при включении зажигания. Поэтому нужно всегда проверять, в каком состоянии этот выключатель в данный момент времени, если производится диагностика системы.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

F1 — Резервное гнездо.
F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
F4 — 10А — Лампа дальнего света левой фары.
F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
F6 — 7,5А — Лампа ближнего света левой фары.
F7 — 7,5А — Лампа ближнего света правой фары.
F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара левая сторона.
F18 — 10А — Противотуманная фара правая сторона.
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервное гнездо.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

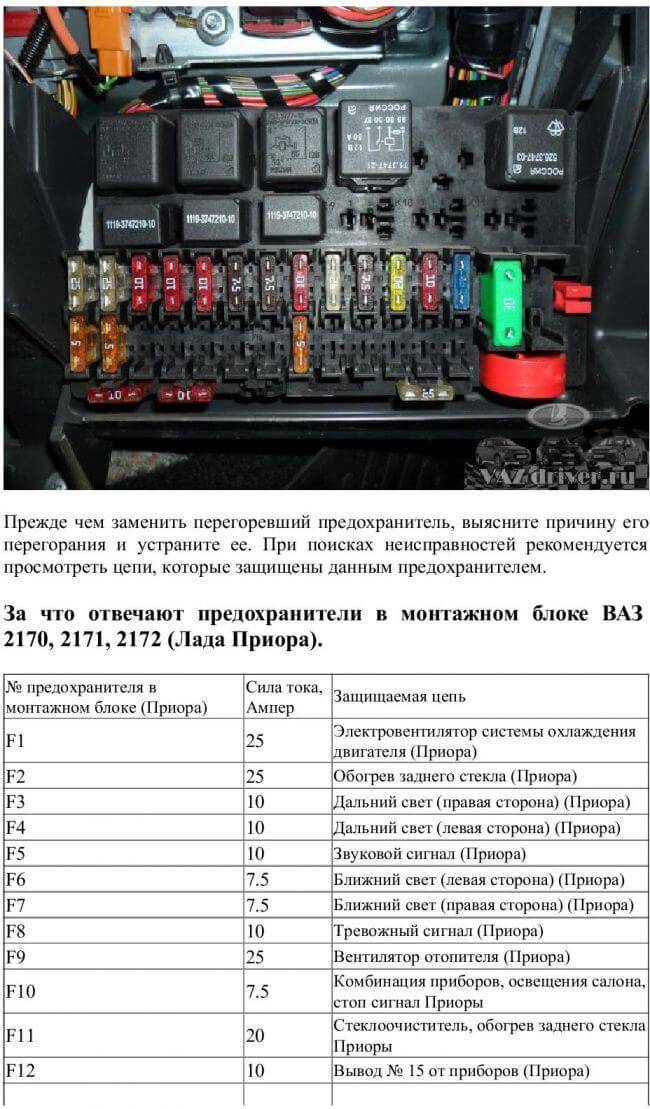

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

За что отвечают реле в монтажном блоке Лада Приора

И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.

1,2 – пинцеты.
К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
К2 – реле включения обогрева заднего стекла.
К3 – реле включения стартера.
К4 – дополнительное реле (реле зажигания).
К5 – место для резервного реле.
К6 – реле включения омывателя и очистителя лобового стекла.
К7 – Реле включения дальнего света фар.
К8 – Реле включения звукового сигнала.
К9 – Реле включения тревожного сигнала.
К10 – К12 Место для резервного реле.

Меры предосторожности

Предохранители берут на себя все перепады напряжения, скачки, связанные с нарушением изоляции, и прочие причины поломки. Особенностью предохранителей является то, что они плавятся после случившейся поломки. В этом есть свое достоинство и недостаток. Достоинство заключается в том, что водитель Приоры может сразу увидеть причину поломки и, зная назначение каждого предохранителя, искать причину в определенном месте. Однако это одновременно является недостатком – перегоревший предохранитель придется выкинуть и купить новый. Перед тем как проверять предохранители, менять их, а также искать и устранять причину поломки, необходимо отсоединить клемму аккумулятора с пометкой «-».

Не менее важным является знание силы тока, проходящей через каждый из предохранителей, поскольку несоответствие пропускной способности и силы тока в цепи повлечет за собой сгорание проводки. Нельзя забывать и то, что каждый предохранитель на Ладе Приора отвечает за свою часть электропроводки в авто, поэтому перед началом работ по замене не помешает ознакомиться со схемой их расположения. Данную схему можно найти в руководстве к машине.

Крайне важно, перед тем как заменить предохранитель, устранить неисправность в электрике автомобиля. Иначе при включении зажигания возможно повторное сгорание уже нового предохранителя. Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности

Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места. В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности. Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места. В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

обогрев стекла;
обогрев сидений;
габариты;
стоп-сигнал;
печка;
приборная доска;
освещение салона;
стеклоочиститель;
ближний и дальний свет.

Неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
Повторяем эти действия, но уже при заведенном моторе;
Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

У левой ноги водителя расположена крышка монтажного блока;
Проворачиваем фиксаторы и отщелкиваем крепления;
Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

F1 — защита ЭСУД (30 А);
F2 — усилитель руля (50 А);
F3 — цепи генератора (60 А);
F4 — аналогично F3;
F5 — питание блока АБС (40 А);
F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

8.3.3 Снятие и установка электромеханического усилителя рулевого управления / ВАЗ 2170

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).


3. Поверните против часовой стрелки на 90° три замка крышки блока предохранителей, высвободив ее нижнюю часть…	4. …и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели (см. «Проверка и замена подрулевых переключателей»).


6. Выверните четыре винта крепления усилителя панели приборов…	7. …и снимите усилитель.

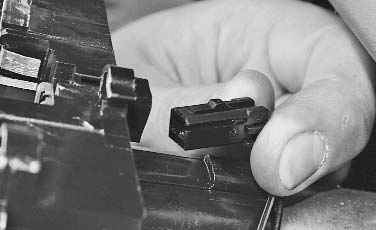

8. Отсоедините колодку жгута проводов от соединителя подрулевых переключателей.	9. Отожмите фиксатор…


10. …и разъедините колодки жгута силовых проводов замка зажигания.	11. Разъедините колодки жгута проводов считывающей катушки иммобилизатора.

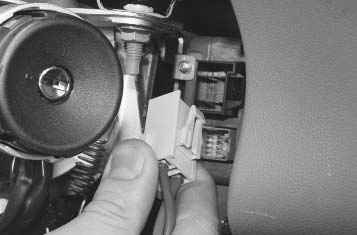

12. Отожмите фиксатор…	13. …и отсоедините колодку жгута проводов от разъема блока управления электромеханическим усилителем рулевого управления.


14. Аналогично отсоедините вторую колодку жгута проводов от блока управления.	15. Отверните гайку стяжного болта карданного шарнира электромеханического усилителя со стороны карданного вала рулевого механизма и снимите болт.

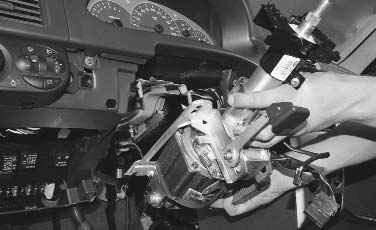

16. Отверните две верхние гайки крепления электромеханического усилителя к кузову, отверните на 3–4 оборота две нижние гайки…	17. …и снимите электромеханический усилитель с автомобиля.

Примечание

Так выглядит снятый с автомобиля вал рулевого управления в сборе.


18. Ослабьте крепление хомута соединителя подрулевых переключателей…	19. …и снимите соединитель.


20. Выверните винт крепления защитного кожуха…	21. …и снимите кожух.


22. Отожмите фиксатор…	23. …и отсоедините колодку жгута проводов от блока управления электромеханическим усилителем рулевого управления.


24. Аналогично отсоедините вторую колодку жгута проводов от блока управления.	25. Выверните два винта крепления блока управления к кронштейну электромеханического усилителя рулевого управления…

Примечание

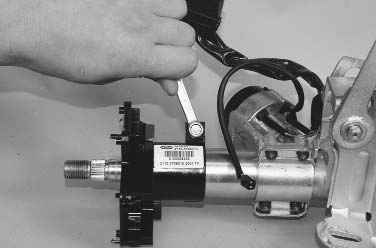

Так выглядит блок управления электромеханическим усилителем рулевого управления

Обратите внимание на его маркировку, чтобы при замене приобрести аналогичный блок.. 27. Установите электромеханический усилитель рулевого управления в порядке, обратном снятию

Установите электромеханический усилитель рулевого управления в порядке, обратном снятию.

27. Установите электромеханический усилитель рулевого управления в порядке, обратном снятию.

Примечание

Если при регулировке по высоте рулевое колесо плохо фиксируется в заданном положении, подтяните гайку шпильки фиксатора.

Стук в рулевом Приоры! Фиаско с заменой рулевого карданчика=)

Ремонт электроусилителя лада калина,замена электроусилителя лада калина,снять рулевую колонку калина

Lada Нива с Рулевой Колонкой 2110 Своими Руками

замена рулевой рейки приора

ЗАМЕНА РУЛЕВОЙ КОЛОНКИ (РЕДУКТОРА) ВАЗ 2107? HOW TO REPLACE THE STEERING COLUMN FOR VAZ?

За что отвечают реле в монтажном блоке Лада Приора

1,2 – пинцеты.
К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
К2 – реле включения обогрева заднего стекла.
К3 – реле включения стартера.
К4 – дополнительное реле (реле зажигания).
К5 – место для резервного реле.
К6 – реле включения омывателя и очистителя лобового стекла.
К7 – Реле включения дальнего света фар.
К8 – Реле включения звукового сигнала.
К9 – Реле включения тревожного сигнала.
К10 – К12 Место для резервного реле.

Подскажите где предохранитель на дворники Лада Приора

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения
