Как заменить топливный фильтр на Калине самому

Замена топливного фильтра Лада Калина своими руками. Ремонт бензонасоса

Если двигатель вашего автомобиля плохо , дергается или глохнет, в первую очередь нужно проверить топливный фильтр. Производитель рекомендует менять топливный фильтр через каждые 30 тыс.

км пробега, но, принимая во внимание качество бензина на некоторых заправках, делать это желательно чаще. Неисправный топливный фильтр или бензонасос приведут к большой потери мощности и существенному перерасходу топлива, а также к тому, что двигатель просто перестанет заводиться. Неисправный топливный фильтр или бензонасос приведут к большой потери мощности и существенному перерасходу топлива, а также к тому, что двигатель просто перестанет заводиться

Неисправный топливный фильтр или бензонасос приведут к большой потери мощности и существенному перерасходу топлива, а также к тому, что двигатель просто перестанет заводиться.

Если такое случится, будет два варианта: либо проводить дорогостоящий ремонт, либо купить новый автомобиль. От старого можно будет избавиться с помощью компаний, выкупающих автомобили. Например, такой, как эта: https://alias-auto.ru/pushkino/

Однако лучше всё же не доводить до греха и заменить фильтр. В автомобиле лада калина замена топливного фильтра это довольно не сложная процедура, выполнить которую можно самостоятельно.

В первую очередь необходимо купить новый топливный фильтр и бензонасос. Из инструментов понадобится плоская отвертка и ключ на «10».

Работа по замене топливного фильтра на автомобиле Лада Калина проходит в несколько этапов

Снять черную резинку с сеточки бензонасоса.
Снять задние сиденья для получения доступа к крышке, под которой располагается бензонасос. Открутить четыре крепежных болта.

Пылесосом или влажной тряпкой тщательно очистить поверхность крышки от пыли для того, чтобы в бак ни в коем случае не попали пыль, грязь или песок.

Далее необходимо будет снять топливные шланги насоса

Для этого надавить одной отверткой на фиксатор, а второй поддеть топливный шланг, после чего очень осторожно и аккуратно снять его.
Протереть бензонасос от пыли. Открутить и снять стопорное кольцо (золотистого цвета)

Здесь может понадобиться приложение усилий с использованием молотка и отвертки

Открутить и снять стопорное кольцо (золотистого цвета). Здесь может понадобиться приложение усилий с использованием молотка и отвертки.

Очень аккуратно извлечь топливный насос, предварительно подстелив тряпку во избежание случайного пролива бензина в салон автомобиля.

Работа по разборке топливного насоса на автомобиле лада калина проходит в несколько этапов

1. Разборка топливного насоса начинается со снятия проводов и датчика уровня топлива. Скинуть заборную трубку, предварительно поддев ее.
2. Отогнуть четыре фиксатора и снять нижний стакан.
3. Далее демонтировать при помощи отвертки фильтр грубой очистки (сеточку), которая наверняка будет выглядеть устрашающе.

4. Тщательно вытереть от грязи стакан и все детали топливного насоса. Обязательно почистить растворителем датчик уровня топлива.

5. Собрать бензонасос в обратном порядке, не забыв поменять старую сеточку на новую, и установить его обратно в бак.

После того как закончили ремонт бензонасоса с заменой сеточки, приступить к замене топливного фильтра, который находится в Ладе Калине под днищем в районе заднего правого колеса. Замену желательно производить, установив автомобиль на яме или эстакаде.

Работа по заменt топливного фильтра Лада Калина проходит в несколько этапов

1. Для удобства снять шланги с топливного насоса.
2. Нажав на фиксаторы, при помощи ключа на «10» снять топливный фильтр с хомутов.
3. Установить в кронштейн новый фильтр, который должен стоять таким же образом, как старый – стрелка на корпусе должна указывать на направление движения топлива. Присоединить топливные шланги.

Многие автолюбители интересуются содержимым старых фильтров разбирая их. Таким образом, можно сравнить пробег автомобиля с засоренностью фильтра и сориентироваться с периодичностью его замены.

Таким образом, замена топливного фильтра в домашних условиях собственными руками не предполагает возникновения существенных трудностей. Даже не имея определенных навыков, работа займет не более 30 минут.

Проведя весь комплекс работ по замене топливного фильтра и бензонасоса, сделаны выводы:

• Замену топливного насоса, топливного фильтра и промывку бензобака желательно делать одновременно.
• Замена сеточки топливного насоса обязательна при ремонте и замене топливного фильтра.

Для длительной и надежной работы топливного фильтра приобретайте бензин для своего автомобиля только на проверенных автозаправках. При покупке нового фильтра желательно отдать предпочтение хорошему производителю.

Когда необходимо заменять топливный фильтр

Инжекторы Лады Калины очень чувствительны к чистоте подаваемого топлива. В случае засорения фильтра во время движения авто водитель немедленно ощутит рывки и дергание. Особенно это заметно на малых скоростях. Поэтому не следует дожидаться появления описанных неисправностей и своевременно заменить деталь. Срок эксплуатации расходного материала, указанный в технической документации к машине, составляет 50 тысяч километров пробега. Но автолюбители советуют не ориентироваться на этот показатель.

Так как топливо на российских бензоколонках не отличается высоким качеством, рекомендованная периодичность замены составляет 30 000 километров пробега.

Топливный фильтр имеет монолитную конструкцию, поэтому невозможно провести визуальную оценку его состояния. Но определить его пропускную способность достаточно просто по давлению на выходе, подсоединив к выходному шлангу манометр. При работающем бензонасосе давление должно составлять 2,7 атмосферы. Если оно ниже указанной нормы, требуется заменить расходник.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Выбор новых фильтрующих элементов

На Лада Калина производится множество модификаций топливных фильтров. Каждый бренд предлагает свою систему и устройство.

Сравнение фильтров разных брендов

Среди популярных предложений магазинов выделяются отдельные бренды, пользующиеся доверием среди покупателей.

1. Kolbenschmidt – немецкая компания изготавливает системы фильтрации топлива для автомобилей и легкой техники. Дорогие устройства качественно отрабатывают собственную цену и выхаживают дольше заводских.
2. Mann – следующий немецкий изготовитель пользуется доверием среди автомобилистов Европейской части страны. Достаточно дорогие расходники полностью оправдывают свою цену, обеспечивая качественную фильтрацию топлива. В ассортименте компании имеется множество модификаций фильтров для разных машин и стационарных агрегатов.
3. Салют – отечественный бренд поставляет фильтра на конвейер Лада. Следовательно, производитель машины рекомендует элементы «Салют». Среди автолюбителей, торговая марка не пользуется доверием, что провоцирует быструю замену оборудования. Главным достоинством стоковой версии является умеренная цена.
4. Bosch – бошевские фильтры нередко покупаются по 2-3 штуки, с запасом. Достаточно дорогое оборудование качественно фильтрует топливо и способно работать с сильно загрязненным бензином. Единственным нюансом выступает относительно малый срок эксплуатации.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

• Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
• Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Как поменять сетку грубой очистки

Комплекс работ по замене фильтра первой ступени состоит из нескольких этапов:

1. Покупка новой детали.
2. Подготовка инструмента и места ремонта.
3. Разборка, снятие бензинового насоса и замена сетчатого уловителя.

Для замены старой загрязнённой сетки необходимо снять бензонасос

Как выбирать сетчатый фильтр «Калины», описывается в предыдущем разделе. Место для ведения ремонтных работ значения не имеет, поскольку вам не понадобится автомобильная эстакада либо смотровая канава — разборка производится со стороны салона.

Подготовительный этап

В тёплое время разбирайте авто прямо на улице, но при ветреной погоде подыщите тихое место, иначе в салон нагонит пыли. Зимой удобнее работать в утеплённом гараже или боксе.

Из инструментов необходимо приготовить:

• отвёртку крестообразная и плоская;
• пассатижи;
• маленькое зубило или металлическую наставку;
• молоток;

• чистую ветошь.

  Для разборки и демонтажа бензонасоса понадобится скромный набор инструментов

Перед началом работ уберите лишние предметы с заднего ряда сидений, после чего демонтируйте сами кресла. Они перекрывают доступ к технологическому проёму с люком, ведущему к топливному баку. Последний прикреплён к днищу машины с наружной стороны.

Снятие бензонасоса и замена сеточки

Первым делом необходимо стравить избыточное давление в топливной магистрали, иначе при снятии трубок струя горючего обольёт обшивку и в салоне надолго «пропишется» острый запах бензина. Существует 2 способа сбросить давление:

1. Вытащите предохранитель электрической цепи бензонасоса номиналом 15 А, находящийся под крышкой в центральном тоннеле. Запустите мотор и дождитесь, пока он заглохнет от нехватки топлива. Повторите операцию 2—3 раза.

   Предохранитель электрической цепи бензонасоса находится под крышкой на центральном тоннеле

2. Откройте капот и отыщите клапан топливной рампы инжектора. Он находится с правой стороны (по ходу движения) под ресивером и представляет собой обычный золотник (такие же стоят в шинах). Подставьте небольшую ёмкость и нажмите на клапан, предварительно скрутив защитный колпачок.

   Патрубок с золотником стоит за двигателем справа от рампы

После снятия заднего сиденья вы получите доступ к лючку, прикрытому откидывающимся клапаном обшивки. Уберите покрытие в сторону и переходите к разборке, выполняя операции в следующем порядке:

Возьмите отвёртку с крестообразным шлицем и выверните 4 винта, удерживающие люк. Снимите крышку.

Люк прикручен к днищу авто на 4 винта

Отсоедините отрицательную клемму от аккумуляторной батареи, затем отключите разъём питания бензонасоса.

Для отключения разъёма нужно поддеть пальцем пластиковый язычок

Сдавливая рукой пластиковый фиксатор, стяните со штуцера насоса первый патрубок. Для снятия второй трубки отогните металлическую скобу и пластмассовую защёлку.

Ведущие к насосу патрубки держатся на пластиковых защёлках

Корпус насоса удерживается стопорной шайбой. Чтобы её открутить, наставьте маленькое зубило и лёгкими ударами молотка поворачивайте шайбу против часовой стрелки.

Стопорная шайба ослабляется легкими ударами молотка через наставку

Снимите стопорную пластину и аккуратно извлеките бензонасос из бака. При этом наклоните корпус в сторону, дабы вытащить и не согнуть поплавок

Открывшееся отверстие застелите чистой ветошью, чтобы в бак случайно не попал мусор.

Насос вытаскивайте осторожно, чтобы не повредить поплавок

Отключите внутренний разъём насоса (стоит под крышкой) и вытащите его из стакана, сведя вместе 4 длинных пластмассовых защёлки.

Чтобы достать насос из стакана, нужно нажать на пластмассовые защёлки

Старая сеточка просто насажена на штуцер и снимается усилием руки.

Сеточка снимается и ставится на штуцер насоса от руки

Пыль желательно убрать пылесосом, чтобы она не попадала в открытый бак

Новый сетчатый фильтр устанавливается на штуцер до характерного щелчка фиксатора, после чего узел можно собирать в обратной последовательности. Перед этим загляните внутрь стакана, где стоит бензонасос: если на дне обнаружится грязь, то удалите её ветошью либо вымойте кисточкой, смоченной бензином. Перед запуском двигателя включите и выключите зажигание несколько раз, позволяя бензонасосу поднять давление в магистрали до нормы.

Вышеописанная процедура замены фильтрующего элемента грубой очистки выполняется одинаково на «Калинах» с разными типами кузова. Та же технология применяется при ремонте автомобиля Lada Kalina Sport.

Топливный фильтр на Ладу Калина: где находится, цена, оригиналы, и аналоги, артикул

Автопроизводитель рекомендует обновлять ТФ через каждые 30000 км. Для стран СНГ, в том числе РФ, указанный интервал не применим, так как качество топлива не всегда соответствует стандартам.

ТФ также подлежит преждевременной смене, если машину длительное время заправлять некачественным, низкооктановым горючим.

Технические параметры ТФ: диаметр 55.0 мм, резьба M 14 x 1,50.

Серийный номер / артикул	Цена в рублях
2123-1117010-82 оригинальный фильтр (стоит по умолчанию)	От 370
H110WK	От 300 — 350
4226/A	От 300 — 350
VALEO 587008	От 300 — 350
*стоимость уточните у менеджера на момент покупки

Пошаговая инструкция по замене топливного фильтра на Тoyota Corolla кузов 120

Далее снимаем обивку днища кузова, находящуюся под сидением. Для этого ключом на «10» следует открутить два крепления (красные стрелки). Отверткой снимаем пистон (желтая стрелка).

Поднимаем коврик на сиденья. Закрепляем его водительскими и пассажирскими ремнями безопасности за красные выступы. Под ковриком видим слой пенопласта, который следует демонтировать.

Теперь вашему взору представится крышка бензонасоса, которую аккуратно можно поддеть и снять с помощью ножа или плоской отвертки (она сидит на черном герметике).

• Прежде чем приступить непосредственно к замене, следует тщательно пропылесосить открывшуюся полость сначала под ковриком, а затем – над бензобаком.
• Перед отсоединением патрубков подставляем заранее припасенную канистру, чтобы слить оставшийся бензин. Далее снимаем топливные шланги. Маленький патрубок или шланг обратки снимается очень легко, достаточно вытащить в сторону желтую скобу тонкой отверткой. Отсоединение второго шланга также не составит больших усилий, впрочем, в случае чего можно также помочь себе отверткой.

• Перед непосредственным демонтажем топливного фильтра, когда вытащены патрубки, автомобиль нужно завести и подождать две-три минуты, пока он сам не заглохнет. Как только мотор отключится, можно еще несколько раз провернуть стартер. Данный процесс позволит вывести все топливо из системы, а также спустит давление.
• Далее, нужно отсоединить клеммы аккумулятора.
• Далее следует выкрутить крестообразной отверткой или ключом на «8» восемь винтов и снять насосный блок. Тут вам пригодятся тряпки, так как бензин будет вытекать со всех щелей.

• Чтобы добраться до фильтра тонкой очистки и произвести замену расходных компонентов, приступаем к разбору бензонасоса.
• Снимаем защелку, чтобы отсоединить поплавок.

• Далее по кругу нажимаем на пластиковые клипсы, чтобы рассоединить корпус блока в верхней части.
• Предпринимаем небольшое усилие, чтобы вытянуть бензонасос из резинового уплотнения.

• Вставляем бензонасос в новый корпус фильтра тонкой очистки.
• Затем следует промыть и продуть сжатым воздухом сетку заборника и собрать все в обратном порядке.

Если замену вы произведете по всем правилам и не забудете уплотнительные кольца из резины, то двигатель заведется без проблем и будет работать лучше, чем прежде.

Замена топливного фильтра на Тойота Королле кузов 150

Другая модификация модели Тoyota Сorolla со 150 кузовом 2008 года выпуска, имеет вместо металлической крышки бензобака большое пластиковое кольцо с резиновым уплотнителем. Для снятия блока кольцо нужно повернуть против часовой стрелки, чтобы ослабло уплотнение

Открутить кольцевую крышку можно при помощи деревянных чопиков, которые следует наставить на ребрышки крышки и осторожно побить по ним молотком. При дальнейшей разборке какие-то детали могут отличаться от конструкции Тойота Короллы со 120 кузовом до 2008 года выпуска

К примеру, немного по-другому выглядит сетка заборника и фильтр тонкой очистки, в остальном все практически то же самое. В целом процесс замены идентичен, поэтому вы можете воспользоваться вышеизложенной инструкцией для Тойоты Короллы со 120 кузовом.

Как происходит замена топливного фильтра тонкой очистки на Калине: пошаговое описание технологии

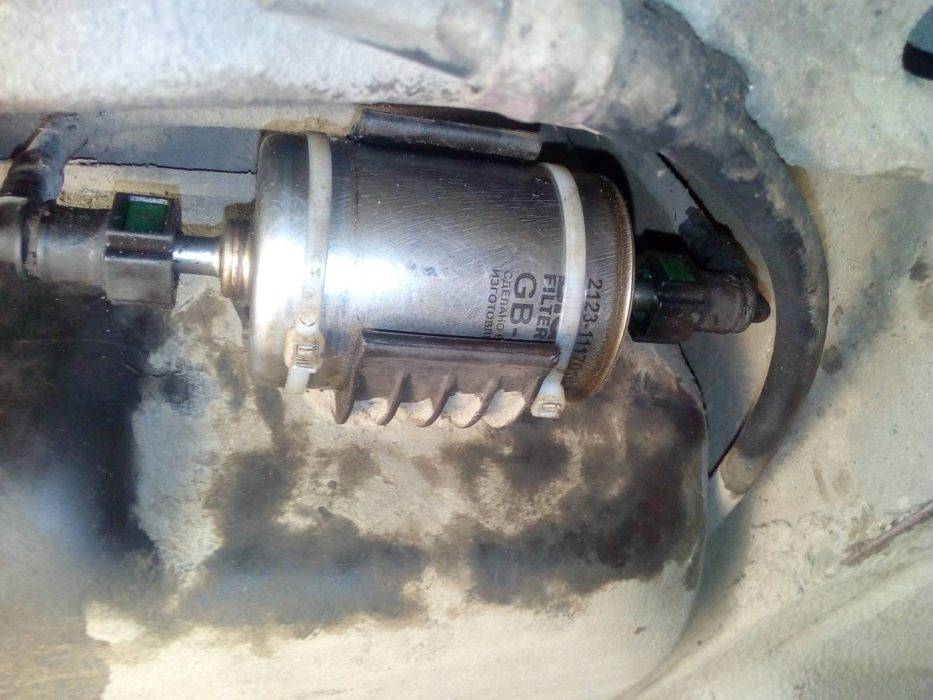

система Очистительный элемент выполнен в виде цилиндра с двумя штуцерами и располагается снизу автомобиля на правой стороне бака. Наиболее удобно выполнять процедуру на эстакаде или подъемнике. Дискомфортная альтернатива – поддомкратить правую сторону и подложить какую-либо опору под автомобиль во избежание внезапного соскакивания кузова с домкрата.

Подводящие трубки фиксируются специальными скобами, а сам фильтр притянут к баку хомутом. На некоторых модификациях очиститель удерживается тривиальным пластиковым держателем.

Концепция демонтажа фильтрующего элемента проста:

• снять топливные патрубки со штуцеров фильтра, сжав фиксаторы в горизонтальной плоскости;
• ослабить хомут, отвернув винт рожковым ключом или головкой на 10;
• вынуть очистительный модуль.

Установка нового очистительного элемента производится в обратной последовательности

Особое внимание следует обратить на:

• направление стрелки движения топлива (правильно – к двигателю);
• наличие характерного щелчка при соединении трубок магистрали питания со штуцерами фильтра.

Восстановив электропитание цепи бензонасоса (вставить предохранитель или колодку), необходимо:

• дважды осуществить цикл: включить зажигание и выключить его после затухания звука зуммера (лампочка аварийного состояния тормозной системы на комбинации приборов погаснет);
• завести силовую установку;
• проверить установленные соединения на предмет отсутствия течи.

Замена топливного фильтра Лада Калина

Для тех, кто во всём полагается на себя, подробная инструкция по самостоятельной замене топливных фильтров.

Где находится топливный фильтр

Перед тем, как приступить к работе, нужно знать точно, где топливный фильтр стоит на автомобиле, точнее два фильтра. Сетка подсоединена к бензонасосу, чтобы её поменять, нужно будет снимать этот самый бензонасос.

Топливный фильтр, ответственный за тонкую очистку без смотровой ямы вряд ли вам удастся достать. Если поднять автомобиль справа на домкратах, то можно подлезть. Находится фильтр рядом с бензобаком, возле правого порога автомобиля.

Необходимые инструменты для работы

Инструменты для работы нужны стандартные – отвёртки простая и крестовая, набор рожковых ключей. Для снятия бензонасоса и замены сетки вам дополнительно понадобится небольшое зубило или отвертка простая широкая и мощная, ну и молоток.

Снятие фильтра тонкой очистки

Начнём с замены бочкообразного фильтра тонкой очистки, который меняется по регламенту чаще. Сначала настоятельно рекомендуется убрать давление в топливной системе, дабы бензин не брызгал в разные стороны. Некоторые этого не делают, и при снятии топливо брызнет в стороны, лично видел, как мастеру на СТО бензин так попал в глаза. Если при снятии фильтра не на бензонасосе это не критично, то при снятии шлангов бензонасоса бензином можно забрызгать салон.

Стравливается давление двумя способами. Первый способ – достать предохранитель бензонасоса, который на 15 ампер, вот он на фото ниже.

Поднимаем крышечку, достаём предохранитель. Потом заводим автомобиль и ждём, пока он не заглохнет. При необходимости заводимся ещё пару раз, если заведётесь, конечно. После этого давление в топливной рампе будет сброшено.

Второй способ – это сбрасывание давления через клапан топливной системы. Клапан находится под капотом, под ресивером. Вот на фото для наглядности можно всё увидеть.

Теперь достаём топливный фильтр тонкой очистки. Бензиновые шланги отсоединяются голыми руками, без всяких инструментов – достаточно нажать на фиксаторы.

Сам фильтр может быть закреплён или пластиковым зажимом, или крепёжным хомутом. В случае с пластиковым зажимом, фильтр просто достаётся, нужно поддеть его отвёрткой. Хомут откручивается, там болт стоит обычно на 10.

Снятие фильтра грубой очистки

Сетку бензонасоса менять значительно сложнее. Интервал замены у неё почти в два раза больше, чем у фильтра тонкой очистки. Если качество топлива в вашем регионе низкое, то рекомендуется менять два фильтра одновременно. Если сетка-фильтр забьётся, то бензонасос может выйти из строя, да и топливо начнёт подаваться неравномерно.

Снимаем заднее сиденье, находим откидывающийся клапан обшивки, поднимаем его, и видим лючок, под которым находится колба с бензонасосом.

Лючок откручиваем, там 4 винта под крестовую отвёртку, снимаем лючок. Если вы до этого не отключили аккумулятор автомобиля, сделайте это перед снятием клеммы питания с бензонасоса. Потом снимаем патрубки, там пластиковые фиксаторы и одна металлическая скоба.

Чтобы достать колбу бензонасоса, нужно открутить большую стопорную шайбу. Часто именно на этом моменте возникают трудности. Шайба откручивается против часовой стрелки, но откручивать её нужно небольшим зубилом, ударяя по нему молотком. Не переусердствуйте с силой ударов, шайба пластиковая, хоть и крепкая. После откручивания стопорной шайбы колбу можно извлекать из бака.

Остаётся достать бензонасос из корпуса колбы, предварительно отключив разъём насоса. Иначе его можно оторвать, у меня он раз оторвался. Чтобы достать бензонасос, нужно свести вместе пластиковые защёлки, после чего бензонасос извлекают.

Фильтр на бензонасосе, грубой очистки, снимается голой рукой (в перчатке, если желаете) со штуцера бензонасоса. Оценить состояние сеточки можно визуально или продув её. Но раз уже вы сюда залезли, то лучше сразу поменять, несмотря на состояние.

Установка новых фильтров

Проблем с установкой новых фильтров обычно не возникает. Процесс установки проходит в последовательности, обратной снятию фильтров. Фильтр устанавливается стрелочкой по направлению движения топлива к двигателю, стрелка нанесена на корпус фильтра.

Сетку на бензонасосе нужно надеть на штуцер бензонасоса и жать до тех пор, пока не услышите щелчок фиксатора. После этого останется защёлкнуть топливный насос в колбе. Далее устанавливаем колбу на своё законное место в автомобиле.
