Причины люфта переднего колеса Форд Фокус 2

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Осмотр, подтяжка и ремонт рулевой рейки Ford Focus и Focus 2

При обнаружении хотя бы одного из этих признаков неисправности незамедлительно обращайтесь в сертифицированный автосервис для диагностики. Возможно необходима простая подтяжка рулевой рейки Ford Focus и Focus 2, а возможно, и серьезный ремонт.

Диагностика рулевого механизма на Ford происходит на вывешенном автомобиле с проверкой уровня жидкостей в системе, люфтов в шарнирных и шлицевых соединениях, визуальным осмотром соединений и проверкой электрических компонентов системы.

Ремонт рейки проводится в следующем порядке: снятие – разборка – дефектовка – замена изношенных деталей – сборка – проверка на стенде – установка.

Важно! Когда рулевая рейка установлена и подключена, она заполняется новой жидкостью ГУР и продувается. Для продувки воздуха из системы руль поворачивается 15-20 раз в одну, затем в другую сторону до упора (при выключенном двигателе). Далее, после запуска двигателя, система начинает работать должным образом

Далее, после запуска двигателя, система начинает работать должным образом.

Снятие и установка задней ступицы Ford Focus 2

• ‹‹‹ Замена продольного рычага задней подвески Ford Focus 2
• Особенности конструкции рулевого управления Ford Focus 2 ›››

Шасси. Задняя подвеска.

Вам потребуется ключ TORX Т50.

1. Ослабьте затяжку болтов крепления колеса.

2. Включите первую передачу и установите упоры под передние колеса. Приподнимите и установите на надежные опоры заднюю часть автомобиля.

3. Снимите соответствующее колесо.

ПРИМЕЧАНИЕ: На автомобилях, оборудованных задними дисковыми тормозными механизмами, снимите тормозной диск и щит тормозного механизма.

5. На автомобилях, оборудованных ABS, отсоедините колодку жгута проводов от датчика, расположенного в задней части ступицы.

6. Выверните четыре винта крепления ступицы.

ПРИМЕЧАНИЕ: Так расположены винты крепления задней ступицы.

7. Снимите ступицу, придерживая щит тормозного механизма…

8. …и зафиксируйте щит, вставив винт крепления ступицы в одно из отверстий.

9. Если необходимо снять щит тормозного механизма, отогните отверткой фиксатор…

10. …и разъедините трос привода стояночного тормоза.

11. Снимите тормозной шланг (см. «Замена тормозных шлангов»), а затем снимите щит тормозного механизма.

12. Установите детали в порядке, обратном снятию.

13. Если снимали тормозной шланг, удалите воздух из системы гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).

Замена ступицы Ford Focus 2

Замена ступичного подшипника форд фокус

Замена задней ступицы Форд Фокус 2

Ford c-max. Замена заднего ступичного подшипника.

фокус2 задняя ступица

Снятие и замена заднего подшипника ступицы форд фокус 2, Мазда 3

Замена ступичного подшипника сзади Ford Focus

Замена задних барабанных колодок на Ford Focus II 1,6 Форд Фокус 2009 года

Убираем люфт заднего колеса

На заднем колесе чаще всего стоит втулка под трещотку, гораздо реже – под кассету. Поэтому рассмотрим первый вариант. Снимается колесо, разбирается, протирается, смазывается. Устанавливаются шарики либо подшипники. Ставится на место ось с предварительно накрученными радиусными и контргайками.

Снимается трещотка. С той стороны, где она устанавливается, радиусную и контргайку поджимают сначала. Со стороны дискового тормоза – во вторую очередь. Не забываем предварительно выставить натяжение подшипников или шариков.

При сборке часто возникает ситуация, когда при затяжке второй пары гаек шарики расслабляются. Требуется помощник («третья рука»). Если его нет, можно использовать в качестве таковой велосипедную раму.

Ставим на место трещотку. Проверяем, насколько легко она вращается. Фиксируем по месту прижимной гайкой. Выполняем сборку аналогично переднему колесу.

Необходимость обязательного снятия трещотки обусловлена тем, что без этого невозможно обслужить втулку. Так как в противном случае невозможно с требуемым усилием поджать гайки, расположенные как раз под ней, и вынуть радиусные гайки.

Пустоты при установке колеса на место (в «штанах») также выбираются за счёт установки толстой шайбы.

Установленное колесо прижимается к перу велосипеда зажимной гайкой (со стороны трещотки) и сильно поджимается. Только после этой операции появляется возможность без посторонней помощи выставить правильное натяжение шариков и качественно зажать радиусную и контргайку как со стороны тормозного диска, так и со стороны трещотки.

После этого колесо двумя гайками фиксируется к перу рамы, затем проверяется на лёгкость вращение и отсутствие люфта.

Коротко об устройстве

Чтобы разобраться в неисправностях и понимать принципы их устранения, необходимо знать особенности конструкции рулевой рейки.

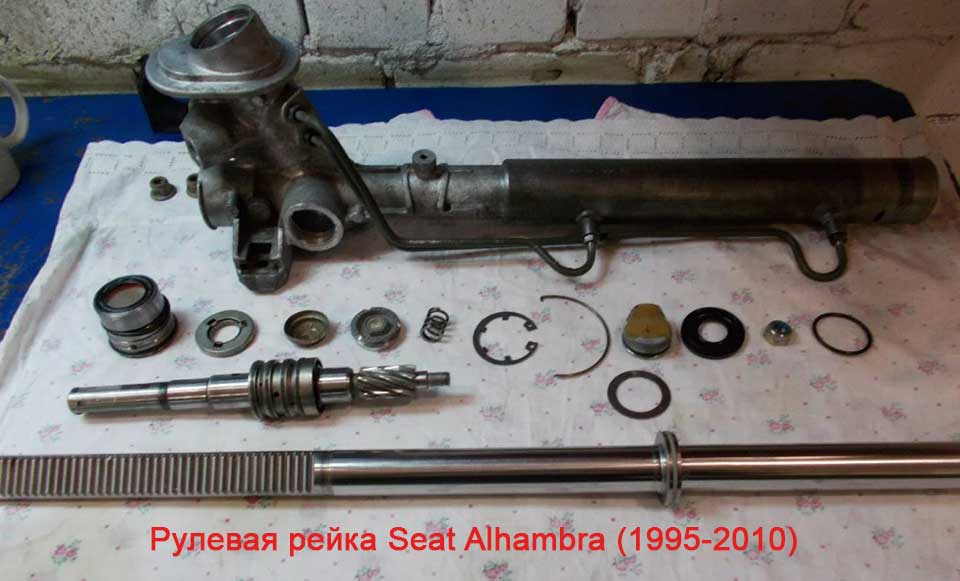

Этот узел имеет вид цилиндра, в котором размещены следующие элементы:

1. Зубчатая рейка, перемещающаяся внутри втулок.
2. Ведущий вал с шестерней, которая вращается на двух подшипниках и объединяется с колонкой.
3. Пара тяг, подключенных к краям реечной системы и поворотным ступичным кулачкам.
4. Набор упоров и пружин, которые не ограничивают движение рейки и выполняют другие функции.
5. Пыльники, изготовленные из резины. Имеют вид «гармошек» и предназначены для защиты картера от загрязнений.
6. Жидкая смазка, которая наполняет корпус.

Выше рассмотрена конструкция рулевой рейки, работающей на механическом принципе и оборудованной электроусилителем.

При наличии ГУР, к приведенному выше перечную стоит добавить цилиндропоршневую систему, обеспечивающую движение планки с зубцами в обоих направлениях.

Принцип действия рулевой рейки прост и представляет собой несколько этапов:

1. Водитель вращает руль.
2. Вал перемещает рейку в необходимом направлении.
3. По краям работают тяги, обеспечивающие поворот колес.
4. Гидро- или электроусилитель реагируют на движение рулевого колеса и обеспечивают движение реечного механизма в нужном направлении. При этом водитель может прикладывать меньшую нагрузку к рулю.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок

Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Ключ к эффективным извинениям

Это инструмент, с помощью которого мы берем на себя ответственность за последствия своих действий и делаем шаг навстречу восстановлению доверия и уважения. Чтобы извинения были эффективными, они должны содержать следующие компоненты:

1. Четко сформулированное послание «Прости меня».
2. Выражение сожаления за то, что произошло.
3. Признание того, что социальные нормы или ожидания были нарушены.
4. Выражение сочувствия.
5. Просьба о прощении.

Наиболее важный из этих компонентов, о котором мы часто забываем, — выражение сочувствия. Для того чтобы другой человек простил нас, он должен увидеть, что мы смогли осознать и на себе прочувствовать все то, через что заставили пройти его. Сделать это убедительно труднее, чем может показаться. Рассмотрим это на примере.

Устройство

В целом, конструкция и принцип работы рейки что на Форд Фокус 2, что, в большинстве своем, на других авто, практически не различаются, а если и различаются, то не значительно, так что представленную ниже информацию можно применять ко многим машинам.

В общем, эта штуковина служит для передачи усилия, которым вы (шофёр) крутите руль, на ту часть рулевого механизма, которое и занимается поворотом колёс в нужную вам сторону. Бывают:

• электрические;
• гидравлические (которые и применяются практически во всех современных авто);
• и механические рейки.

По способу расположения бывают нижними и верхними.

Рейка-шестерня включает в себя:

• пружину (прижимает рейку с шестеренкой);
• втулку шарнира рулевой тяги с кольцом-ограничением;
• шестеренку;
• картер из алюминия.

Схема рейки такова:

Диагностика

Проверяем ступичный подшипник:

1. Поддомкратьте переднее колесо.
2. Возьмитесь рукой за пружину амортизатора так как в нее будут отдавать перекаты подшипника.
3. Крутаните колесо с усилием вперед.
4. Ели подшипник неисправен, то будет слышен характерный гул, а при сильном износе появится люфт. Также это будет ощущаться при покачивании колеса в вертикальной плоскости.

Другие причины стуков и люфта колеса Форд Фокус 2:

1. Износ амортизатора. Для диагностики возьмитесь за верхний край колеса (поддомкрачивать не нужно) и с усилием начинайте раскачивать его от себя и к себе. Если ощущается люфт, то амортизатор не исправен.
2. Люфт в рулевых тягах и шаровой опоре. Поддомкратьте переднее колесо и качайте его влево и право в горизонтальной плоскости. Если при этом люфты не ощущаются, значит рулевые тяга и наконечник в рабочем состоянии. В ином случае люфт, по причине повышенного зазора, может ощущаться в шарнире рулевой тяги, который находится под пыльником, в рулевом наконечнике или в шаровой опоре.
3. Износ сайлентблоков. Два (передний и задний) находятся в рычаге передней подвески. Передний сайлентблок, как правило, никогда из строя не выходит, а вот задний выходит. Признаки – отслоение резины по кругу. Решение проблемы – замена сайлентблока или рычага в целом. Как правило, рычаг меняется при пробеге авто больше 100 тыс.

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

Рис. 4.2. Расположение элементов передней подвески на автомобиле: 1 – передний шарнир (сайлентблок) рычага передней подвески; 2 – штанга стабилизатора поперечной устойчивости; 3 – стойка стабилизатора поперечной устойчивости; 4 – амортизаторная стойка; 5 – поворотный кулак; 6 – шаровая опора поворотного кулака; 7 – рычаг передней подвески; 8 – задний шарнир (сайлентблок) рычага передней подвески; 9 – поперечина передней подвески

Расположение элементов передней подвески на автомобиле показано на рис. 4.2.

На резиновых деталях подвески не допускаются:

– признаки старения резины;

На резинометаллических шарнирах не допускаются:

– признаки старения, трещины, одностороннее выпучивание резинового массива;

– отрыв резинового массива от арматуры.

Неисправные детали замените.

ПРЕДУПРЕЖДЕНИЕ: Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов. 1

Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если есть люфты шаровых пальцев, замените опоры.

ПОЛЕЗНЫЙ СОВЕТ: При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

3. Проверьте на отсутствие люфта передние…

4. …и задние сайлентблоки в местах крепления рычагов к поперечине подвески.

5. Проверьте состояние стоек и резиновых подушек стабилизатора поперечной устойчивости, покачивая штангу стабилизатора вверх-вниз.

6. Проверьте состояние защитного кожуха амортизаторной стойки.

7. Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

При замене стоек стабилизатора обнаружил проблему, а может вовсе не проблему.Вот решил у вас, коллег, поинтересоваться.Наблюдение — обнаружил люфт приводов передних колес, что с одной стороны, что с другой, довольно таки ощутимый…Так вот, друзья-товарищи, подскажите пожалуйста, это так должно быть или все же нужно этот дефект устранить.

далее собственно видео:

Особенности выбора ступицы ФФ-2 и рестайлинг: размеры, производители, цены

Стоят запчасти такого типа в комплекте около 6037 рублей (оригинал), если приобретать запчасть китайского производства, то стоимость будет в районе 2400 рублей. Каталожный номер оригинального подшипника — 1471854.

Рекомендуемые фирмы-производители, номера и цены

№ п/п	Производитель, страна	Каталожный номер	Размеры, мм	Цена, рублей
1	Febest	218FOCMF	В сборе со ступицей	2487
2	Lynx	WH1215	2702
3	Fag	713678790	3327
4	Lynx	WH1006	4044
5	GMB	GH21190	1300
6	SNR-NTN	R152.62	2900

Обзоры подшипников и советы по их выбору можно посмотреть в специальном видео:

Обзор производителей ступиц для ФФ2 — какую выбрать:

Размеры ступицы

Размеры ступицы, как правило, нужны при подборе аналога запчасти, или для изготовления съёмника и оснастки для пресса. Точные размеры указаны на чертеже:

Внимание:приобретая изделие учитывайте, стоит ли у вас ABS. Если да — то подшипник приобретайте такой же, отличительная особенность — черная магнитная полоса по торце изделия

Комментарии автолюбителей про ремонт рулевой рейки «Форда Фокус»

1

Подтяжка регулировочной гайки рулевой рейки: действуем осторожно. «Покупал авто, никаких нареканий не было

Но когда полностью вывернул колесо, услышал постукивания справа, особенно когда ехал по плохой дороге. Почему появились посторонние звуки, так и не выяснили. Спустя 10 месяцев прочитал советы автомеханика на форуме, где владельцы авто описывали точно такие же проблемы, как и на моем автомобиле. Там было написано, что игнорировать такие звуки нельзя, ведь устройство может выйти из строя. Механик посоветовал подтянуть регулировочную гайку. Дословно передам его слова:

«Покупал авто, никаких нареканий не было. Но когда полностью вывернул колесо, услышал постукивания справа, особенно когда ехал по плохой дороге. Почему появились посторонние звуки, так и не выяснили. Спустя 10 месяцев прочитал советы автомеханика на форуме, где владельцы авто описывали точно такие же проблемы, как и на моем автомобиле. Там было написано, что игнорировать такие звуки нельзя, ведь устройство может выйти из строя. Механик посоветовал подтянуть регулировочную гайку. Дословно передам его слова:

• после 100 000 км пробега регулировочную гайку обязательно необходимо подтягивать;
• процедуру следует выполнять аккуратно и не торопясь, ведь у гайки нет пружины, а значит, давление идет на ползунок. Если ее перетянуть, эффект будет обратный;
• затягивая гайку, доворачивайте ее не более 30° от изначального положения. Даже если постукивания останутся, перетягивать не стоит. Иначе рулевая рейка быстро выйдет из строя и придется делать ремонт на вашем «Форде Фокус».

2. Замена регулировочной гайки продлевает жизнь рулевой рейке?

«Всегда советую проводить осмотр регулировочной гайки после 100 000 км пробега. Сначала следует заменить пластиковую гайку на изделие от «Форда Фокус» первого поколения (американец). Затем подтачиваем края поршня, набиваем между червяком и валом молибденовую смазку. Если вы проехали более 160 000 км и появились стуки справа, значит, износилась тефлоновая втулка. Ее также нужно заменить. На моем авто после 240 000 км никаких посторонних звуков нет, главное вовремя обслужить».

3. «Нежная» диагностика рулевой рейки «Форде Фокус» = ее долгая служба

«Чтобы не делать ремонт рулевой рейки «Форда Фокус 2 1.6», следует ее правильно продиагностировать. Никогда резко не выкручивайте руль на непрогретом авто. Иначе испортятся уплотнители, в лучшем случае их просто заменят, и не придется ремонтировать еще и гидроусилитель. «На холодную» руль поворачиваем максимально аккуратно, легонько покачиваем, так вы добьетесь прогрева данных элементов. Не надо также резко нажимать педаль тормоза

Все действия выполняйте медленно и осторожно».

4. «Форд Фокус 2»: рулевой рейке опасна даже банальная грязь

«Как избежать ремонта рулевой рейки «Форда Фокус 2 1.8»? Расскажу о своем опыте. Периодически рулевое колесо туго крутилось, потом становилось легким, неинформативным. Никаких сигналов о том, что гидроусилитель неисправен, не было. Данные симптомы появлялись в холодное время года. Поменял рабочую жидкость и насос. Ничего не заклинивает, стуков нет. Если отказывает, значит, в насосе нет циркуляции, он функционирует без нагрузки. Когда обороты увеличиваются, все работает нормально.

Отправился в автосервис, выяснилось, что в устройстве пробка, рабочая жидкость не может пройти, и рулевое колесо не поворачивается. Когда же обороты повышаются, пробку пробивает и все работает нормально. Рейка была сильно загрязнена, пришлось демонтировать ее и прочистить».

5. Как открутить регулировочную гайку, не покупая специнструмент?

«Если цена ремонта рулевой рейки «Форда Фокус» в автосервисе вас не устраивает, можно устранить поломку своими силами. Чтобы открутить гайку, придется сделать из головки на 24 специальный инструмент. Для этого к ней привариваем шестигранник либо звездочки из хром-ванадия подходящего размера.

Потек боковой? Тогда приобретите 2 боковых сальника, и не придется тратиться на покупку комплекта. Зашкуриваем шток, используя дрель, просто подберите болт в бок штока, затем обрежьте его. Зажимаем в дрель, и шкурим, используя грубую шкурку, сначала 80, а затем 400 и 1000».

Бренды, цены и подшипники. Ступица Форд Фокус 2

С оригиналами мы разобрались, а ниже посмотрим на других производителей, чьи подшипники покупать не страшно и не так дорого.

1. PROFIT 2501—3660 , цена около 2 400 рублей. Чешская марка, производящая колодки, ролики, фильтры, детали подвески. Все подшипники в основном произведены в КНР, а упакованы в Европе, но качество вполне приличное.
2. За такие же деньги можно купить ступицу в сборе MAPCO с артикулом 26647 . Немецкое качество, фирма надёжная и довольно известна в Европе и Америке. Производит запчасти более чем 12 тыс. наименований и работает только на рынок запчастей, aftermarket.

Подшипник MAPCO 26647.

Подшипник SKF — артикул VKBA 3660.

Подшипник FAG 713 6787 90.

Если его в комплекте нет, то покупать его нужно отдельно. Его каталожный номер Ford 1 569 107 . А кроме того, нужно будет купить пыльник передней ступицы. Он продаётся под номером VOLVO 31329227 . Удачного всем выбора и прямых дорог!

При возникновении различных неисправностей в ходовой части автомобиля появляются стуки и шумы, свидетельствующие о том, что подвеску необходимо ремонтировать.

Замена подшипника ступицы (ПС) на Ford Focus-2 большой сложности не представляет, при желании и определенных навыках работу можно проделать своими руками. В этой статье мы рассмотрим, как меняется ПС самостоятельно, и какие есть нюансы при его замене.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что задняя подвеска Форд Фокус 2 является достаточно комфортной и надежной, но только при условии езды по хорошим дорогам. Однако, как показывает практика, даже при эксплуатации машины на территории СНГ, многие узлы и детали подвески способны пройти не менее 100 тыс. км.

Главное, использовать оригинальные детали или аналоги высокого качества, а также своевременно устранять мелкие неполадки и регулярно выполнять диагностику ходовой части автомобиля в целом, а также отдельно проверять заднюю подвеску.

2. Включите первую передачу и установите упоры под передние колеса. Приподнимите и установите на надежные опоры заднюю часть автомобиля.

3. Снимите соответствующее колесо.

4. Снимите тормозной барабан

На автомобилях, оборудованных задними дисковыми тормозными механизмами, снимите тормозной диск и щит тормозного механизма.

5. На автомобилях, оборудованных ABS, отсоедините колодку жгута проводов от датчика, расположенного в задней части ступицы.

6. Выверните четыре винта крепления ступицы.

Так расположены винты крепления задней ступицы.

7. Снимите ступицу, придерживая щит тормозного механизма.

8. . и зафиксируйте щит, вставив винт крепления ступицы в одно из отверстий.

9. Если необходимо снять щит тормозного механизма, отогните отверткой фиксатор.

10. . и разъедините трос привода стояночного тормоза.

11. Снимите тормозной шланг, а затем снимите щит тормозного механизма.

12. Установите детали в порядке, обратном снятию.

13. Если снимали тормозной шланг, удалите воздух из системы гидропривода тормозов

Заключение

После вмешательства в систему рулевого управления автомобиль должен быть выровнен, поэтому необходимо сделать замер параметров углов установки колес и, при необходимости, произвести регулировку (развал-схождение). Не отрегулированная должным образом подвеска приведет к неустойчивому управлению и постоянному износу шин в течение короткого времени.

Важно! Своевременно произведенный ремонт рулевой рейки продлит срок ее службы на долгие годы и вернет вас на дорогу. Не играйте с безопасностью!. Когда дело доходит до безопасности вашей семьи, вы знаете, что компромисса быть не может

Вот почему нет выбора, кроме как убедиться, что вы своевременно производите ремонт вашего автомобиля и используете только сертифицированные запасные части

Когда дело доходит до безопасности вашей семьи, вы знаете, что компромисса быть не может. Вот почему нет выбора, кроме как убедиться, что вы своевременно производите ремонт вашего автомобиля и используете только сертифицированные запасные части.
