Подготовительный этап
Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:
- отвёртка плоская;
- металлический щуп толщиной 0,35 мм;
- ключ рожковый размером 13 мм;
- автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
- ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
- ключ для откручивания свечей.
Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.
В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.
Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.
Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.
РЕЖИМ ПРОВЕРОЧНОЙ ПОЕЗДКИ
- Подсоедините портативный диагностический прибор к DLC3.
- Включите зажигание (IG).
- Включите портативный диагностический прибор.
- Запишите DTC и данные фиксированного набора параметров.
- Переключите ECM из нормального режима диагностики в режим активной диагностики посредством портативного диагностического прибора ().
- Считайте количество пропусков зажигания для каждого цилиндра (Cylinder #1, #2, #3 и #4), когда двигатель работает на холостом ходу. Если количество пропусков зажигания отображается хотя бы для одного цилиндра, пропустите следующий режим проверочной поездки.
- Выполните несколько поездок на автомобиле при частоте вращения коленчатого вала двигателя и нагрузке на двигатель, равной значениям для MISFIRE RPM и MISFIRE LOAD в режиме DATA LIST. УКАЗАНИЕ: Чтобы сохранить коды DTC, связанные с пропуском зажигания, необходимо совершить поездку на автомобиле в течение времени, указанного в таблице ниже, а также при условии поддержания значений для MISFIRE RPM и MISFIRE LOAD в режиме DATA LIST.
Частота вращения коленчатого вала двигателя Продолжительность Холостой ход 8 минут или более 1000 4 минуты 30 секунд или больше 2000 2 минуты 30 секунд или больше 3000 1 минута 30 секунд или больше - Проверьте, проявляются ли пропуски зажигания, считав коды DTC и данные фиксированного набора параметров. УКАЗАНИЕ: Не выключайте зажигание, не записав сохраненные коды DTC и данные фиксированного набора параметров. При переключении ECM в нормальный режим диагностики (по умолчанию) все сохраненные DTC и данные фиксированного набора параметров удаляются.
- Запишите DTC, данные фиксированного набора параметров и количество пропусков зажигания.
- Выключите зажигание и подождите не менее 5 секунд.
Почему происходят пропуски зажигания и как их устранить? 7 основных причин неисправности
Двигатель – сердце машины, которое при недостаточном уходе может сломаться и стать причиной выхода из строя других систем и агрегатов. Нередко встречаются ситуации, когда автомобиль теряет мощность, появляется вибрация, а на холостом ходу техника глохнет. Причиной этому явлению могут стать различные поломки мотора, в том числе и пропуски зажигания, снижающие эффективность работы двигателя и способные привести к выходу из строя топливной и выхлопной систем.
С проблемой воспламенения горючей смеси сталкивался практически каждый автомобилист. Причин возникновения неполадок при поджиге горючей смеси может быть множество, но все они приводят к падению мощности мотора и отключению одного либо пары цилиндров. На автомобилях с ЭБУ при неисправностях работы двигателя появляются ошибки, которые указывают на проблемные части агрегата. Если появились пропуски зажигания, то нужно в срочном порядке обратиться на СТО для устранения неполадок.
Диагностика
Ошибка на дисплее — пропуск зажигания
Неприятная ситуация, когда автомобилист приходит к автомобилю, заводит его, а нормально тронуться с места не может, поскольку тот начинает дёргаться. Это означает, что появились проблемы в зажигании.
Прежде чем лезть в ЭБУ стоит посмотреть, не загорелся ли « Check Engine » на панели приборов. Так, это сигнал, что появились ошибки в работе главного силового агрегата. Если контролер «мозгов» оснащен дисплеем, который располагается на панели приборов, то определить ошибку можно сразу.
Классифицироваться она будет, как Р0300. Поскольку на автомобиле установлено 4 цилиндра, то для каждого будет свое значение. Итак, рассмотрим коды ошибок связанных с пропусками зажигания:
- Р0301 – первый цилиндр.
- Р0302 – второй цилиндр.
- Р0303 – третий цилиндр.
- Р0304 – четвертый цилиндр.
Для каждого цилиндра ЭБУ укажет свою ошибку
Причины неполадки
Теперь, когда проведена диагностика, можно перейти непосредственно к рассмотрению причин неполадок. Двигатель «Самара-2» ни чем не отличается от остальных моторов семейства Лада, а поэтому причины пропуска зажигания будут у всех одинаковы. Итак, рассмотрим, где же искать проблему:
- Свечи зажигания.
- Проводка.
- Катушка зажигания.
- Форсунки.
- Компрессия.
- Газораспределительный механизм.
- Воздух в топливной системе.
- Зазоры между цилиндром и поршнем.
Как видно причин достаточно, поэтому придется изрядно потрудиться, чтобы устранить их.
Показатель пропуска зажигания 4 цилиндра
Методы устранения пропусков зажигания
Причины неисправности определены. Основой их становится нарушение воздушно-топливной смеси, а также сбои в работе зажигания. Именно со второй причины стоит начать поиск того, где скрыта проблема.
Свечи зажигания
Нагар и замасленность свечей
Так, наличие нагара или замасленности элемента может привести к пропускам зажигания. Еще одним фактором, который повлияет на работу этих деталей становиться неправильно отрегулированный зазор или трещина в корпусе свечи.
Диагностировать свечи можно достаточно легко. Для этого необходимо их выкрутить и осмотреть визуально на наличие налета, трещин или прочих повреждений. Также, при помощи тестера нужно проверить сопротивление. Далее, при помощи свечного стенда или старым «дедовским» методом определить, есть ли искра.
Определить состояние свечей можно по цвету
Если с вышеуказанных неисправностей, хоть одна присутствует, то необходимо заменить сломанную свечу. Многие автомобилисты рекомендуют менять весь комплект, предварительно выставив зазоры и очистив свечные каналы от грязи и масла.

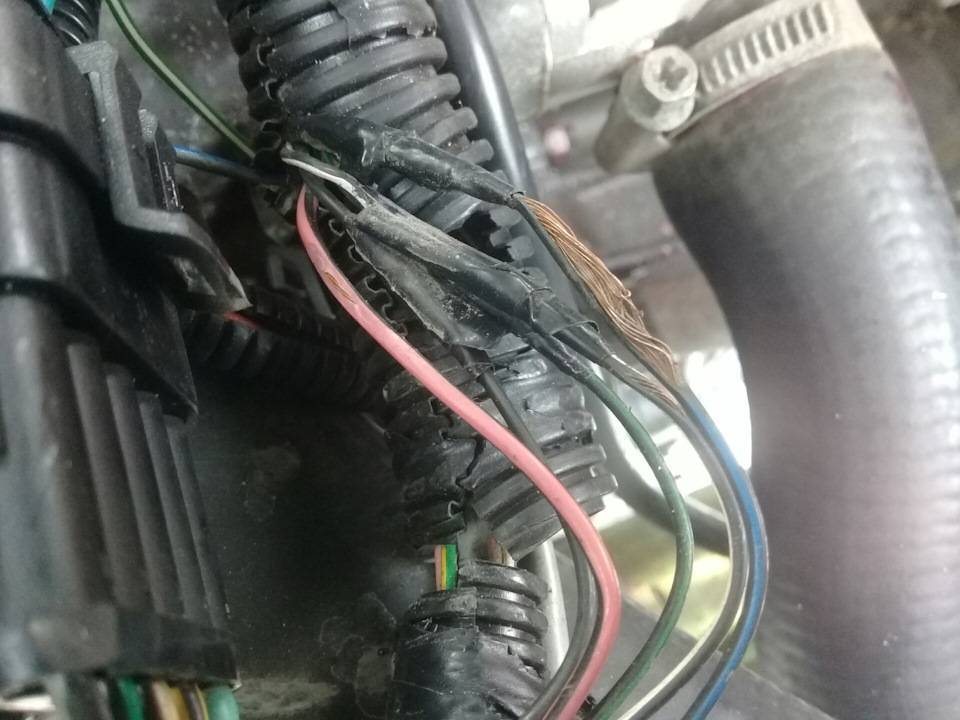

Проводка
Пробой высоковольтных проводов
В некоторых случаях, причиной пропуска зажигания на автомобиле может служить проводка. Так, обрыв или пробои высоковольтных проводов, а также элементов проводки станут проблемой, при которой до свечей не будет доходить питание, а соответственно и отсутствует искра.
Катушка зажигания
Измерительные работы по катушке зажигания при помощи тестера
Еще одной причиной пропусков зажигания может стать модуль или катушка. В данном случае, необходимо провести диагностику, а также отремонтировать или заменить вышедший со строя элемент.
Форсунки
Процесс диагностики состояния форсунок
Нарушение работы зажигания может быть связано с неправильным соотношением топливной смеси, которое будет вызвано неправильной работой форсунок. Поскольку качество топливной смеси оставляет желать лучшего, то форсунки распыления топлива забиваются достаточно часто. Именно поэтому они могут вызвать эффект пропуска зажигания.
Компрессия
Замер компрессии в цилиндрах
Падение компрессии в цилиндрах двигателя, также может стать причиной того, когда возникают множественные пропуски. В данном случае, сжатия будет происходить не полностью, и топливо будет сжигаться не полностью, что может повлиять на работу свечей зажигания, которые, как раз и отвечают за воспламенения топливной смеси.
Чтобы устранить данную неисправность придется демонтировать двигатель и найти причину при разборке. Как показывает практика, это будет капитальный ремонт основного силового агрегата. Это встречается у автомобилей с большим пробегом.
Газораспределительный механизм
Неправильно выставленный газораспределительный механизм может стать причиной множественных пропусков зажигания. Так, будет нарушена работа цилиндров двигателя, что повлечет за собой не полное сгорание топливной смеси. Для устранения неисправности необходимо выставить ГРМ по его меткам.
Источник
Диагностика
Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.
Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка
Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.
Стандартная последовательность действий выглядит так.
- Вдавить клавишу сброса одометра.
- Перевести ключ зажигания в положение №1 (включить бортовую электрику).
- Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
- Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
- Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.
Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.
Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:
- 1 – сбой микропроцессора, требуется перепрошивка;
- 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
- 4 – КЗ электропроводки, превышен предел напряжения;
- 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
- 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
- 13 – обрыв цепи датчика кислорода;
- 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
- 15 – замыкание или вышел из строя ДТОЖ;
- 16 – превышение допустимого предела вольтажа бортовой сети;
- 17 – критически упало напряжение БС, допускается разряд АКБ;
- 19 – не реагирует ДПКВ или произошло замыкание на линии;
- 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
- 23/25 – КЗ датчика положения дроссельной заслонки;
- 24 – поломка спидометра, возможно, перебиты силовые жилы;
- 27/28 – износился или сломан датчик СО;
- 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
- 35 – отказал сенсор РХХ, лечится только полной заменой;
- 41 – неправильное распределение фаз накрылся или замкнул;
- 42 – отказала цепь или перебиты провода блока электронного зажигания;
- 43 – неисправен сенсор детонации смеси;
- 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
- 51 – барахлит ПЗУ;
- 52 – аналогично для ОЗУ;
- 53 – отказ потенциометра;
- 54 – разрыв проводки на октан корректор;
- 55 – чрезмерное обеднение смеси вовремя разгона;
- 61 – перебои в работе лямбда-зонда.
В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».
Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:
Для выполнения работы потребуется простая последовательность действий:
- включить зажигание автомобиля;
- снять клеммы с аккумулятора;
- выждать 20-30 секунд;
- вернуть зажимы на место.
Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.
К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.
Проверка при помощи диагностического оборудования
Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.
Первая часть – буква:
- В – поломка кузовных панелей;
- С – неисправности шасси или подвеска;
- Р – расстройство электрики, двигателя или трансмиссии;
- U – повреждение клеммы для обмена информацией.
Вторая часть – однозначная цифра:
- 0 – типичный указатель по стандарту SAE ;
- 1/2 – конвейерный код поломки;
- 3 – резерв.
Следующий элемент – указатель группы поломки:
- 1/2 – дефект топливной/ воздушной магистрали;
- 3 – зажигание и сопутствующие элементы;
- 4 – катализатор;
- 5 – ХО силовой установки;
- 6 – ЭСУД и сопутствующая проводка;
- 7/8 – блоки трансмиссии.
Окончательные две цифры указывают непосредственно на саму проблему.
Причины возникновения пропусков зажигания
Причин пропусков в зажигании существует достаточно много, к ним относятся следующие явления:
- Низкое качество топливной смеси нередко является причиной отсутствующего воспламенения в цилиндрах, пропуски зажигания связаны с обедненным или, напротив, чрезмерно обогащенным составом.
- Проблемы со свечами. Может быть выставлен неправильный зазор, бывает, что свеча испорчена появлением нагара, все это приводит к слабому образованию искры.
- Низкая компрессия в цилиндре (определяется при помощи манометра).
- Неправильная работа распределительного элемента трамблера, или модуля зажигания.
- Выход из строя топливного насоса, и как следствие низкое давление в топливной рампе.
- Неработоспособность одной или нескольких форсунок.
Последствия неправильного выставления меток ГРМ
Если некорректно выставлено зажигание, возможны такие негативные моменты:
- Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
- Предыдущая проблема провоцирует повреждение головки цилиндра.
- Также могут прийти в негодность направляющие втулки.
- В других элементах мотора способны появиться трещины.
- Происходит перегрев мотора.
- Способен перегореть поршневой механизм двигателя.
- Может появиться масляный остаток на свечах зажигания.
Топливная смесь теряет зажигательный момент.
После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:
Причины неисправности
Причин того, почему могут происходить пропуски, довольно много, а именно:
разная компрессия в разных цилиндрах. Именно она является одной из наиболее распространенных причин того, почему возникают пропуски во время работы двигателя, поэтому проверить ее следует в самую первую очередь;
неисправности свечей зажигания. Здесь может быть целый ряд причин — начиная от образовавшегося нагара и заканчивая собственно плохими свечами. Для решения проблемы можно попытаться восстановить (например — очистить) уже имеющиеся свечи либо полностью заменить их на новые;
Здесь следует помнить важное правило — заменять следует всегда полный комплект свечей (4 штуки) даже в том случае, если неисправна только одна. Экономить на работоспособности двигателя не стоит. износ бронепроводов или их обрыв
Несмотря на высокую защищенность высоковольтных проводов, в ходе эксплуатации автомашины изнашиваются и они — их наружная оболочка истончается и могут возникать даже пробои. Для того, чтобы проверить состояние бронепроводов, следует замерить их сопротивление при помощи мегаомметра и сравнить его с цифрой, указанной на оболочке. Если они примерно одинаковы, значит провода исправны, если нет, то их следует заменить на новые, аналогичного типа;
износ бронепроводов или их обрыв. Несмотря на высокую защищенность высоковольтных проводов, в ходе эксплуатации автомашины изнашиваются и они — их наружная оболочка истончается и могут возникать даже пробои. Для того, чтобы проверить состояние бронепроводов, следует замерить их сопротивление при помощи мегаомметра и сравнить его с цифрой, указанной на оболочке. Если они примерно одинаковы, значит провода исправны, если нет, то их следует заменить на новые, аналогичного типа;
- неисправности электрических контактов. Так, если наблюдаются пропуски зажигания в 4 цилиндре ваз 2114, то и проверить стоит все контакты, используемые для подключение электрооборудования к этому цилиндру. В случае наличия окислов или иных загрязнений контакты следует протереть керосином и очистить мелкой шкуркой;
- неправильная работа механизма газораспределения. Для того, чтобы ее обнаружить, следует осмотреть приводной ремень ГРМ и определить, совпадают ли метки верхней и нижней точек. Если совпадают, значит механизм работает исправно, если же нет, то следует их совместить (при этом крайне желательно выполнить замену и самого приводного ремня). При установке ремня не следует забывать о его правильном натяжении — оно является одним из главных условий корректной работы газораспределительного механизма;
- выход из строя модуля зажигания. Несмотря на высокую надежность, модуль все-таки может сломаться, в результате чего нормальная работа системы зажигания становится невозможной. Выяснить его работоспособность можно или по внешним причинам — по наличию механических повреждений либо глубокой коррозии или же заменив его на новый и проверив работу двигателя. Если выяснится, что модуль зажигания испорчен, то помочь может только замена, поскольку отремонтировать его практически невозможно;
- применение бензина низкого качества. Безусловно, ни один автолюбитель не будет специально заливать плохое топливо в бак своей машины. Но сегодняшние реалии таковы, что далеко не всегда качество бензина, продаваемого на заправках, соответствует заявленному. Использование такого топлива приводит сначала к засорению фильтров, а затем — и форсунок, в результате чего нормальный впрыск смеси в цилиндры прекращается и начинаются пропуски. Избежать подобной неприятности можно пользуясь лишь проверенными топливозаправочными станциями;
попадание воздуха. Засасывание в систему лишнего воздуха приводит к обеднению смеси и неполадкам в работе мотора. Для того, чтобы найти место его проникновения, придется осмотреть всю систему воздухозабора и проверить состояние уплотнительных колец.
Таким образом, список возможных причин довольно большой, и проверять их следует последовательно, начиная с самых вероятных. Откладывать же поиск неисправности «на потом» не стоит, ведь работа двигателя с пропусками со временем может привести к очень серьезным повреждениям.
Что такое пропуски воспламенения в цилиндрах
Пропуск зажигания представляет собой такой сбой в работе двигателя, когда смесь топлива и воздуха в одном или нескольких цилиндрах воспламеняется несвоевременно или такого воспламенения вообще не происходит. В результате нарушается работа ДВС по заданным тактам, мотор начинает «троить» и дергаться, заметно теряется мощность. Несгоревшее топливо из неработающего цилиндра попадает в выпускную систему и там горит. По этой причине пропуски зажигания могут дополнительно сопровождаться хлопками и выстрелами в глушителе.
Начнем с того, что в случае возникновения проблем с воспламенением смеси на моторе с карбюратором главными признаками являются: «троение» двигателя, прострелы в выпускной системе, потеря мощности, а также отчетливый запах горючего из выхлопной трубы.
В случае с инжектором могут проявиться аналогичные симптомы, при этом на приборной панели инжекторного авто зачастую горит чек, пропуски зажигания фиксируются в ЭБУ как ошибка. Все это значит, что водителю необходимо провести компьютерную диагностику двигателя.
Добавим, что после фиксации блоком управления таких пропусков, ЭБУ также может принудительно отключить один или даже два проблемных цилиндра. Это происходит после того, как блок управления анализирует показания ДПКВ, учитывая скорость вращения коленчатого вала и работающих в этот момент цилиндров. Измерения осуществляются каждую четверть оборота (на моторах с 4 цилиндрами).
Счетчик пропусков воспламенения отключает неработающие цилиндры после того, как будет превышен допустимый порог таких пропусков. Под отключением следует понимать прекращение подачи топлива. Затем цилиндр снова задействуется спустя запрограммированный промежуток времени или после повторного запуска ДВС.
Подобное решение создано для того, чтобы защитить каталитический нейтрализатор в выхлопной системе, которым оборудованы инжекторные авто. Дело в том, что попадание несгоревшего топлива из неработающих цилиндров разрушает катализатор. Исключение из работы цилиндров, в которых возникли пропуски зажигания, позволяет доехать своим ходом до СТО, при этом ущерб для катализатора будет минимальным.
Следует добавить, что даже если проблема возникла разово, то есть не имеет систематического характера, в ряде случаев простыми способами (например, снятие клеммы с АКБ) потушить горящий чек не удается. Другими словами, чек горит постоянно, а сбросить ошибку двигателя можно только программно. При этом после подключения диагностического оборудования к автомобилю можно обнаружить пропуск зажигания во 2 цилиндре, пропуски воспламенения во 2 и 3 цилиндре и т.п.
Сама ошибка по пропускам зажигания на сканере обозначается литерой «Р». Например, p0301 говорит о том, что пропуски зажигания в первом цилиндре были зафиксированы ЭСУД и записаны в память ЭБУ. Ошибка p0302 (пропуск воспламенения во 2 цилиндре) укажет именно на второй цилиндр, р0300 — обнаружены случайные множественные пропуски воспламенения, ошибка 300 пропуски зажигания, превышение и т.д. В любом случае, указанная ошибка говорит о наличии проблемы, которую необходимо устранять.
Признаки неисправности
Пропуск зажигания смеси представляет собой невоспламенение топливно-воздушной смеси либо её несвоевременный поджиг. В любом из случаев система считает количество пропусков и задержек, а в случае необходимости отключает неработающий цилиндр либо даже пару. На большинстве машин первым признаком неисправности является загорание на приборной панели символа «чек».
Также среди распространённых признаков можно отметить.
- Запах топлива из выхлопной трубы. Так как смесь не воспламенилась в цилиндре, то она выводится практически в неизменном виде либо частично нейтрализуется.
- Прострелы в выхлопной системе. Если происходит частичное возгорание, то сильно страдает каталитический нейтрализатор, что может привести к появлению хлопков.
- Потеря мощности. Мотор не работает должным образом, поэтому коленвал крутится с меньшей частотой, что приводит к значительной потере мощности.
- Троение мотора. Выход из строя одного либо пары цилиндров ведёт к тому, что двигатель начинает вибрировать в процессе работы и появляются другие признаки неисправности.
В машинах с электронным блоком управления существует несколько типов ошибки, которые свидетельствуют о наличии поломки.
- Р0300. Является признаком множественных сбоев в процессе воспламенения горючей смеси в разных цилиндрах.
- Р0301 — р0304. Последняя цифра показывает, какой именно из цилиндров работает неправильно.
Это интересно: Как заменить радиатор печки для Audi 80 своими силами?
