Модуль зажигания ВАЗ 2110: как проверить, основные неисправности, признаки неполадок

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

Торцевые ключи с головками на 1, 13 и 17.
Шестигранник на 5.
Отвертка.
Паяльник.
Флюс для алюминия.
Многожильный провод.
Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

На снятом устройстве открывают корпус, поддев его отверткой.
Убирают силиконовую пленку, покрывающую плату.
От ВВ контактов убирают весь алюминий.
На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Работа двигателя модели ВАЗ 2110 обеспечивается посредством использования разнообразных элементов, в том числе, модуля зажигания. Задача устройства сводится к тому, чтобы определить оптимальный интервал появления искры.

В результате выхода устройства из строя возникают пропуски зажигания и наблюдаются перебои в работе двигателя. Поэтому в случае возникновения подобных «симптомов» в первую очередь необходимо проверить модуль зажигания. Исчезновение напряжения может происходить на одном или нескольких цилиндрах.

Необходимо знать, что замена устройства требуется не всегда. Вначале необходимо выполнить диагностику модуля. Также устройство является ремонтопригодным.

Зажигание: модуль ВАЗ 2110, особенности и проверка

Итак, зажигание ВАЗ 2110 для разных моторов (8-и и 16-и клапанные двигатели с рабочими объемами 1,5л и 1,6л) устанавливается свое. При этом принцип работы, а также основные составляющие разных модулей зажигания ВАЗ 2110, остаются неизменными.

Самое главное в системе зажигания — это создание надежного и качественного воспламенения топливной смеси в момент времени, определяемый предварительной настройкой. Любые отклонений от заданных производственных параметров могут привести к разным поломкам, в том числе и выходу из строя ДВС.

Если рассматривать катушку зажигания 2110 и конструктивные особенности, важно знать, что автомобили ВАЗ 2110 в разное время укомплектовывались разными силовыми установками с разными модулями зажигания. Например, 8-и клапанный 1,5 литровый двигатель имеет модуль зажигания с артикулом 2112-3705010, 8-и клапанный двигатель с объемом 1,6 литра — модуль с артикулом 2111-3705010, 16-и клапанный инжектор с объемом 1,6 — модуль с артикулом 2112-3705010.. Модули между собой схожи по основным составляющим и принципу действия

Модуль на ВАЗ 2110 состоит из таких основных элементов, как:

Модули между собой схожи по основным составляющим и принципу действия. Модуль на ВАЗ 2110 состоит из таких основных элементов, как:

два высоковольтных ключа-коммутатора в общем блоке, по которым передается ток к свечам;
две катушки, генерирующие высоковольтные импульсы на пары свечей;

При этом сама катушка фактически представляет собой трансформатор с двумя обмотками (первичной — около 500В и вторичной — минимум 20В), собранными в единый корпус. Модуль зажигания ВАЗ 2110 8 клапанов и 16 работает по одинаковому принципу (по принципу холостой искры).

Это значит, что модуль, согласно импульсам, передаваемым с ЭБУ, раздает искру попарно в цилиндры 1-4 и 2-3. ЭБУ на модуль посылает управляющие низковольтные сигналы. Окончание сигнала соответствует началу искрового разряда. Длительность разряда напрямую зависит от уровня зарядки катушки (общее значение напряжения бортовой сети).

Прочие причины

Если после проверки модуля зажигания автомобиля ВАЗ-2114 инжекторного типа не было выявлено неисправности, то стоит обратить внимание на поломки или неправильную работу смежных устройств

Блок управления силовым агрегатом. Бывает, что после короткого замыкания электрической цепи, ЭБУ теряет внутренние настройки. Для возобновления работоспособности требуется отсоединить клемму «+» от аккумуляторной батареи и снова ее соединить. ЭБУ войдет во временную перезагрузку, и возможно, восстановится работа модуля. Также стоит провести профессиональную диагностику бортовой сети.
Датчик положения коленчатого вала. Важный источник импульсных сигналов. Его данные влияют на раздачу напряжения от ЭБУ на второстепенные устройства. Необходимо проверить работоспособность этого элемента, его проводки, защитного предохранителя. При необходимости заменить неисправные детали.
Датчик Холла. Это устройство отвечает за распределения импульсов. Сигналы образуются за счет контактного соединения во время вращения штока устройства. Любые отклонения в подаче сигналов, сказываются на работе модуля зажигания.
Генератор. Высокий ток заряда этого механизма часто приводит к полному выгоранию вторичной обмотки МЗ. Первой неисправностью может стать неисправность предохранителя. При обнаружении подобной проблемы, стоит проверить величину приходящего с генератора напряжения.

Система, в которую входит датчик Холла, ДПКВ и модуль зажигания, работает за счет подсчета положения коленчатого вала. Именно так достигается точный порядок такта искры на цилиндрах.

Отсутствие контакта с «массой». Подобное возникает при недостаточном натяжении 3 болтов крепления прибора. Периодическое пропадание контакта приводит к разрыву цепи. Вновь появившееся соприкосновение является причиной разряда тока большей силы. Это приводит к внутреннему прогоранию вторичной обмотки катушек.
Отсутствие контакта на колпачках свечей. Плохое соединение приводит к дрожанию контакта, часто высоковольтные провода вылетают и замыкают на «массу». Это приводит к повреждению разрядного контактора МЗ.
Плохой контакт или окисление на клеммах аккумулятора. Также приводит к кратковременному, но мощному разряду первичной обмотки.
Свечной зазор. Завод изготовитель устанавливает фиксированную величину свечного зазора. Максимальная величина для свечей, установленных на инжекторные двигатели, может составлять 1.3 мм. Большой зазор приводит к пробитию искры на корпус. Искра просто отклоняется в сторону. Маленький размер зазора может привести к пробою высоковольтных проводов, или самой катушки зажигания. Высокое напряжение импульсного тока просто разряжается обратно в цепь.

Многие автолюбители пытаются разбирать и самостоятельно ремонтировать модули зажигания. При должных знаниях в электронике, отремонтировать можно только регулятор разряда. Катушки придется перематывать. Но основная сложность, заключается в последующей герметизации и изоляции катушек индуктивности. Любые оставшиеся трещины станут причиной пробоя и выхода из строя. Лучше приобрести и заменить МЗ точным аналогом.

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

использование некачественных или неподходящих по параметрам свечей;
эксплуатация при неработающих проводах высокого напряжения;
частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

неустойчивый (плавающий) холостой ход;
двигатель с трудом набирает обороты;
характерный звук работы мотора (троение);
рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Проверка катушки зажигания и ее цепей

При выключенном зажигании отсоединяем колодку жгута проводов си-стемы управления двигателем от катушки зажигания. Для проверки цепи питания катушки подсоединяем щупы тестера к сред-нему выводу колодки жгута и «массе» двигателя. При включенном зажигании..

. прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи. Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка. Для проверки цепей управления ка-тушки можно использовать пробник с лампой 1-2 Вт. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предо-хранитель топливного насоса. Под-соединяем щупы пробника к среднему и одному из крайних выводов ко-лодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером..

. лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» про-вод, соединяющий крайний вывод колодки с выводом контроллера. Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверяем другую цепь управления катушки зажигания. Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажигания.

В режиме омметр поверяем цепь на обрыв. Если тестер показывает бесконечность, значит, в цепи произошел обрыв. Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки. Для проверки на пробой (замыкания на «массу») первичных обмоток под-соединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки

При исправной цепи первичных обмоток тестер должен зафиксировать значение «бесконечность». Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм. При обрыве вторичной обмотки тес-тер покажет «бесконечность». Аналогично проверяем другую вторичную обмотку катушки зажигания Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса. Для проверки потребуются две заведомо исправные свечи зажигания

Связываем корпуса свечей отрезком неизолированного провода («массируем»). Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров. Проворачиваем стартером коленчатый вал

Во избежание поражения током не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

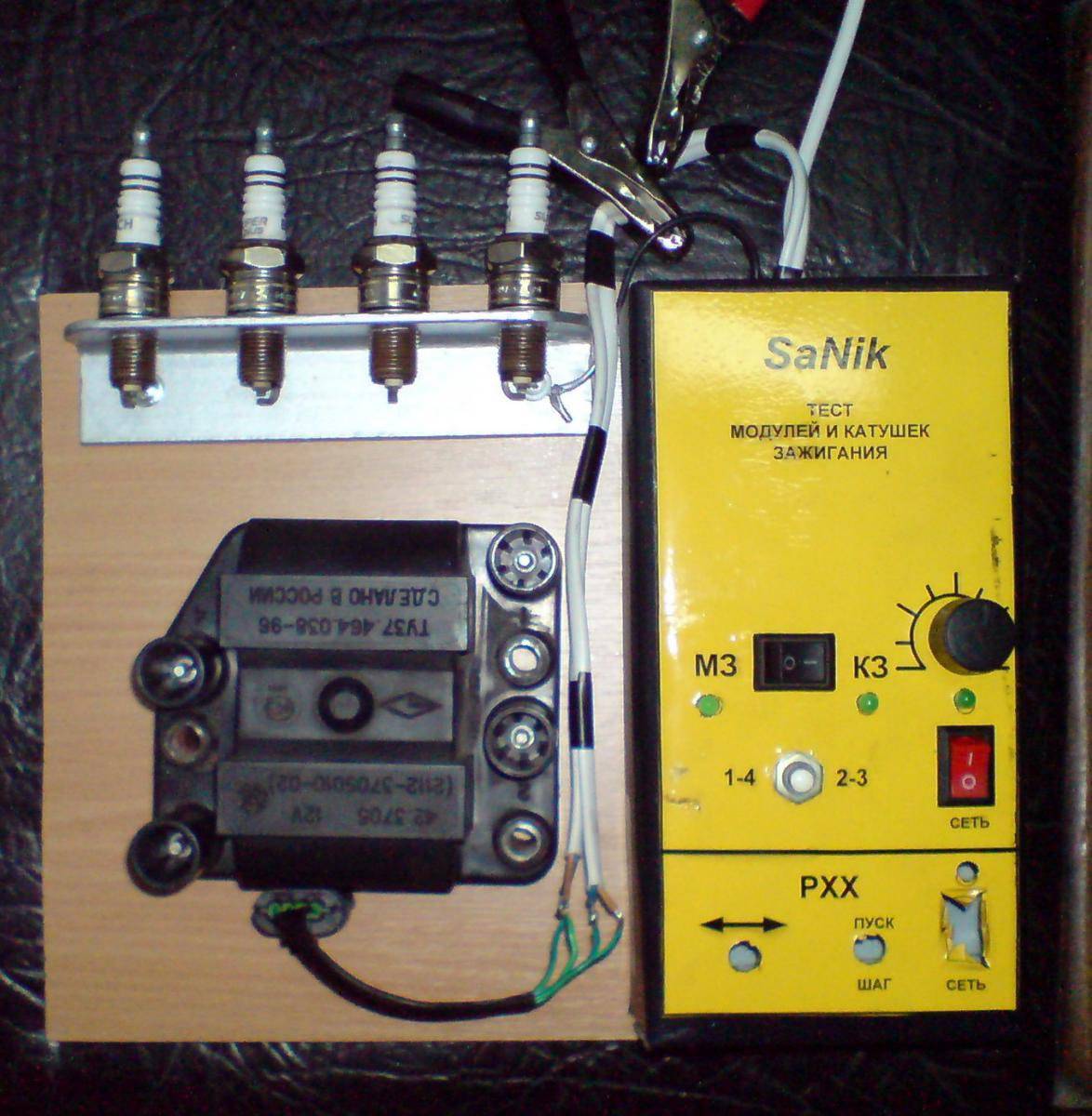

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Модуль зажигания ваз 2107

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

Торцевые ключи с головками на 1, 13 и 17.
Шестигранник на 5.
Отвертка.
Паяльник.
Флюс для алюминия.
Многожильный провод.
Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

На снятом устройстве открывают корпус, поддев его отверткой.
Убирают силиконовую пленку, покрывающую плату.
От ВВ контактов убирают весь алюминий.
На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от привычной традиционной схемы карбюраторных моделей. На старых машинах стояла одна катушка зажигания, а непосредственным распределением импульсов на свечки зажигания занимался трамблер, который еще требовалось правильно настроить. На инжекторных моделях машин с электронным впрыском топлива для каждого цилиндра имеется своя, индивидуальная катушка зажигания, которая подает импульс на свою свечку, для своего цилиндра.

Управляет всем процессом ЭБУ, электронное бортовое устройство, напрямую от которого сигнал идет на КЗ. Для того, чтобы правильно руководить процессом впрыска и вовремя подавать сигнал на электрический импульс ЭБУ использует данные со следующих датчиков:

ДПК — учитывая положение коленчатого вала двигателя он подает импульс в ЭБУ;
датчик фаз — он сигнализирует о положении распредвала, профессионалы называют его датчиком синхронизации;
тахометр — с него на ЭБУ поступает сигнал с какой частотой вращается коленвал;
ДМРВ — за счет измерения расхода воздуха через воздушный фильтр, определяет нагрузку на двигатель в данный момент времени;
ДТОЖ — определяет температуру двигателя;
ДТ — датчик детонации, его показания влияют на угол опережения зажигания.

При стандартных условиях по сигналу ЭБУ цилиндры работают в следующем цикле — 1 — 3 — 4 — 2. То есть импульс на искру поступает в тех цилиндрах, в которых заканчивается цикл сжатия, перед открытием клапана впрыскивается топлива и идет разряд, происходит детонация и цикл продолжается.

Катушка зажигания в общей системе зажигания играет роль преобразователя низковольтного напряжения от бортовых систем питания, аккумулятора или генератора, в высоковольтное. Конкретно на Приоре, она по сигналу ЭБУ генерирует высоковольтный электрический импульс на свече зажигания.

Катушка зажигания на ПриоруКонструктивно индивидуальная катушка зажигания отличается от общей КЗ:

Первичная обмотка, через которую протекает постоянный ток, находится внутри вторичной обмотки.
Внутри первичной обмотки находится внутренний сердечник, а внешний — вокруг вторичной обмотки.
Высокое напряжение, до 40 кВт, которое образуется во вторичной обмотке, передается на свечку зажигания не с помощью высоковольтных проводов, как на карбюраторных машинах, а через наконечник, который состоит из стержня высокого напряжения, пружины и оболочки, имеющей изолирующие свойства. Кроме того стоит диод, для быстрого отсекания высоковольтного импульса.

Какой-то единой, унифицированной маркировки индивидуальные катушки зажигания не имеют. У каждого производителя есть своя система обозначения электронных деталей. Поэтому надо исходить из того, какие КЗ пользуются у владельцев Приоры наибольшим спросом.

Одним из самых востребованных брендов является BOSCH. Эти катушки зажигания имеют маркировку — 0 221 504 473 (встречаются также 0 221 504 461). Считается, что такие катушки должны без отказов проходить 100 тысяч километров, хотя по факту это не всегда так.

Очень часто это происходит из-за большого количества контрафактных запасных частей на автомобильном рынке. Достаточно поинтересоваться сколько стоит катушка зажигания на Приору. Цена в 1150 рублей не самая высокая, а крупным оптом их продают по 850 рублей за штуку. Конечно это лакомый кусок для дельцов из гаражных мастерских.

Интересен в этом смысле опыт, которым делится один из специалистов, специально изучавший этот больной вопрос. Он рассказывает, чем отличается оригинальная ИКЗ от поддельной. Была у него Приора, как проверить катушку зажигания привел нам примеры:

Под кожухом находится пластмассовый корпус.
Имеется знак «молния», как обозначение высокого напряжения, возле крепежной буксы.
Поверхность штекера идеально обработана, шрифт на нем четкий, наносится с помощью лазера, поэтому виднеются незначительные оплавления.
Номер завода обведен овалом.
Контактная пружина имеет плотные витки, сделанные заводским автоматом.

Корпус выполнен из металла.
Отсутствует знак «молния».
Поверхность штекера грубо обработанная, надписи нанесены штемпелем, на резиновом наконечнике отсутствует дата изготовления, номер изделия и фирменный знак Бош.

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.
