Установка турбины на двигатель с карбюратором

Установка механического комперссора на двигатель: тонкости и нюансы

Начнем с того, что главной задачей является подбор механического нагнетателя, который будет соответствовать ряду требований (вес, габариты, производительность, режимы работы, особенности смазки, исполнение привода и т.д.).

Для этих целей можно приобрести компрессор от какого-либо автомобиля или же заказать готовый тюнинг-комплект для форсирования двигателя. Также отмечены случаи, когда нагнетатель изготавливался самостоятельно, однако такие самодельные решения достаточно редки, особенно на территории СНГ.

Также не следует забывать о том, что большая мощность достигается за счет сжигания большего количества топлива. Закономерно, что выделение тепла в этом случае также сильно увеличивается, а мотор потребует более интенсивного охлаждения.

Пн	Вт	Ср	Чт	Пт	Сб	Вс
« Ноя	Мар »
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30	31

Недавно я писал в своем блоге о турбонаддуве, сейчас хотелось бы рассказать еще и компрессорном наддуве. Те, кто интересовались об этом, думаю знают, как обстоят дела с установкой компрессора на ВАЗ. Тем , кто только начинает интересоваться этой темой думаю будет любопытно почитать ….

Компрессор преследует туже цель, что и турбонаддув, но принципе его немного другой. Если турбина использует поток выхлопных газов автомобиля, то компрессор работает за счет ремня, забирая часть энергии мотора. В этой и заключается основное отличие… Я не буду рассказывать классификацию компрессоров и делить их на рутс, лопастные и т.д., отчасти потому что сам не владею достаточно полной информацией, отчасти потому что это не особо интересно… Лучше сразу к делу… Что дает компрессор. Компрессор дает постоянную прибавку мощности, за счет постоянства его работы. Если турбина должна “выйти на буст” на определенных оборотах, двигателя, то компрессор выходит на него сразу же.. даже с оборотами двигателя меньше 2тыс об/мин. Т.е. тем самым отсутствует эффект “турбоямы” присущий турбонаддуву. Если посмотреть трезво, то конечно можно сказать, что механический нагнетатель не даст той мощности, что турбина, но выжать из него 20-40% мощности мотора можно. Больше – врят ли… по крайней мере на стоке. Не стоит забывать, что компрессор загоняя воздух в двигатель сам расходует достаточно большую часть мощности двигателя… т.е. реальный КПД на порядок меньше турбины.

С другой стороны давление наддува у него достаточно мало и зачастую не требуется вмешиваться в саму конструкцию двигателя… Ну если планы большие и хочется снять по максимуму, то в двигатель лесть надо… По крайней мере понизить степень сжатия чтобы не словить детонацию…

Компрессор не нагревает воздух аналогично турбине, поэтому использование интеркуллера в принципе не нужно.

Компрессоры на Ваз устанавливались часто и как мне кажется чаще чем турбины. Устанавливали импортные компрессоры, взятые с разборок… По моим данным на разборках можно найти нагнетатель(по-моему рутс) от Тайоты за сравнительно небольшую цену… т.е. до 10 т.р. Так же в России некоторые люди научились строить свои собственные компрессоры… И даже создали киты для установки на ВАЗ. Вот некоторые из тех, кто пытаются серийно внедрять данные устройства на ВАЗ.

АвтоТурбоСервис Санкт-Петербург их сайт

«ДИЛИЖАНС» Санкт-Петербург их сайт

Вот нашел на YouTube ролик.. по-моему это именно Дилижанса компрессор

Что касается установки компрессоров взятых на разборках… Достаточно не плохая тема с кучей полезной информации была на старом форуме rasewars http://forum.racewars.ru/showthread.php?t=9216

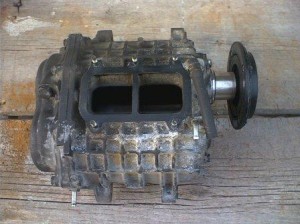

Фотка компрессора (фотку нашел на forum.autocd.ru)

Для любителей классики — В статье про турбины, я упомянул ник RAMZESSSS, который на Дистилляторе истины устанавливал турбину для эксплуатации на газе. Про это можно почитать в теме “Турбо ВАЗ на газе” . Начиная с 16 страницы темы форума RAMZESSSS рассказывает как ставил рутс-нагнетатель на свой классический двигатель. Фот некоторые фотки взятые оттуда

Ну в общем то и все , что хотел Вам рассказать. Статья получилась простая и краткая, но достаточно обзорная.

голоса

Рейтинг статьи

Сила воздуха

Из курса физики мы знаем, что пламя костра горит сильнее, быстрее и при более высокой температуре, если в него надувать воздух. Стоит помахать над шашлыками веером, как угли разгорятся ярче. Если переусердствовать, то мясо даже подгорит. Так же и в моторе. Чем сильнее вкачивать воздух, тем горячее и быстрее будет горение топлива.

При большом количестве кислорода бензин сгорает быстро и почти полностью, благодаря чему остаточные газы содержат меньше вредных веществ. Топливо преобразуется в энергию, и КПД растет. И чем больше воздуха, тем меньше бензина потребуется для осуществления мотором запланированной работы. Поэтому становится возможным сделать мотор компактнее при сохранении мощности.

К примеру, 1,4-литровые турбированные двигатели сейчас развивают ту же мощность, что и 2,0-литровые атмосферные агрегаты, а по крутящему моменту существенно их превосходят. Потребление топлива у них тоже сокращается. К примеру, у кроссовера KIA Sportage 2,0-литровый атмосферный мотор в городском ритме потребляет 10,9 л бензина на 100 км пути, а у Volkswagen Tiguan турбированный 1,4-литровый агрегат при идентичной мощности съедает только 8,8 л.

Каков ресурс у современного турбированного мотора? Подробнее

Установка порядок действий

Турбирование мотора – процесс длительный. Планы «турбануть за отпуск» практически неосуществимы. Заранее рассчитывайте свое время. Если машина основная, есть смысл заранее задуматься о покупке временного средства перемещения.

Большинство особенностей турбирования уникальны для разных моделей компрессоров и остального оборудования. Перед тем как приступить Цены на турбину. Установить турбину в смесь» на ВАЗ. Увеличение мощности на 30-40% за Теперь нашу турбину надо как видите установить. Описание ниже усредненно и схематично.

1 этап. Подготовка мотора. Двигатель разбирается, проводится полная ревизия цилиндров, коленвала, шатунов, вкладышей и маслонасоса, шлифовка блока. Поршни покупаются после подготовки цилиндров (возможно, понадобится расточка).

Проверяется (при необходимости шлифуется ГБЦ), гидрокомпенсаторы и клапана можно использовать стандартные.

2 этап. Сборка навесного оборудования. Устанавливаются новые форсунки, заменяется бензонасос. У двигателей ВАЗ 2114 на 8 клапанов есть ряд плюсов в сравнении с 16-клапанными. Как определить неисправность работы гидрокорректора фар на ВАЗ 2110. Инструкции по ремонту и замене гидрокорректора своими руками. Как установить турбину на двигатель д-240:. Во-первых, не нужно мудрить с обраткой. Во-вторых, гораздо проще подключить регулятор давления топлива.

Далее установка ресивера, установка выпускного коллектора, примерка турбины. Если куплен интеркуллер, находим место для него и устанавливаем. Монтируем пайпинг и блоу-офф. как можно установить турбину на на 30-40%. Пошаговая видеоинструкция о том как установить лобовое стекло на уплотнителе на автомобиль ВАЗ. Вариант т.е. прошивка мотора посредством. Готовим подачу масла и охлаждения к турбине. Удаляем ДМРВ и вживляем систему ДАД и ДТВ.

3 этап. Когда все собрано и закреплено, появилась уверенность, что нигде ничего не течет, начинается самое сложное – настройка. Как снять панель на ваз 2106 как правильно установить приборную панель. Все лошадиные силы, ньютон-метры и расход топлива зависят от мастерства настройщика. В крупных городах есть хорошие специалисты по турбо – не пожалейте денег на их услуги, иначе в трубу вылетает гораздо большая сумма.

Хороший буст – результат интеллектуального труда и мастерства. Чтобы результат себя оправдал, помните: информации никогда не бывает слишком много. Изучите вопрос досконально – итог Вас поразит.

Сложности установки турбины на карбюраторный двигатель

1. Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
2. Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

Из самых главных преимуществ такой установки стоит выделить следующие:

1. Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
2. Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

Доработка и модернизация карбюратора. Основные недостатки системы карбюраторного впрыска и способы их устранения, настройка. Тюнинг впускного коллектора.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Выбор механического нагнетателя или турбокомпрессора. Конструкция, основные преимущества и недостатки решений, установка на атмосферный тюнинговый мотор.

Форсирование двигателя. Плюсы и минусы доработки мотора без турбины. Главные способы форсирования: тюнинг ГБЦ, коленвал, степень сжатия, впуск и выпуск.

Что означает понятие «свап двигателя». Для чего делается свап мотора, что нужно знать перед началом таких доработок, преимущества и недостатки свапа ДВС.

Тюнинг топливной системы атмосферного и турбо двигателя. Производительность и энергопотребление бензонасоса, выбор топливных форсунок, регуляторы давления.

Сообщений 1 страница 22 из 22

Поделиться112.12.2013 16:00

Как вы многие уже заметили, что у меня много всяких идей. И я их воплощаю в жизнь. И вот поситила меня одна идея и вполне реальная. Почитав несколько статей решил поделиться ее с вами. На первый взгляд, идея о современном двигателе с турбонаддувом и карбюратором в одном флаконе, кажется противоречивой. При внимательном рассмотрении оказывается, что это действительно так. Но прежде чем отвергнуть эти старинные устройства, в этой главе мы попытаемся описать принципы действия систем турбонаддува с карбюратором.

Причины, по которым карбюратор полностью не удовлетворяет требованиям подачи топлива для двигателя с турбонаддувом, понятны и ясны. Выделяются две причины: величина расхода воздуха, при которой карбюратор может успешно работать, и неспособность системы с турбонагнетателем позади карбюратора (системы с протяжкой воздуха) на работу с промежуточным охладителем. Карбюратор имеет три элемента управляющие расходом топлива: жиклер холостого хода, главный жиклер, и воздушный жиклер, а так же мощностные жиклеры. Хотя эти элементы управления удовлетворительно функционируют при величине абсолютного давления 1,4 -1,7 бара (0,4 — 0,7 бара наддува), точное управление топливовоздушной смесью, чтобы удовлетворить или максимальным характеристикам или любым стандартам по выбросу вредных веществ, маловероятно. Физические правила гидроаэромеханики просто не позволяют сделать этого.

Возможны две различных компоновки систем турбонаддува с карбюратором (турбина с карбюратором). В системе с протяжкой воздуха карбюратор помещен перед турбонагнетателем, и топливовоздушная смесь проходит через всю систему.

Система с продавливанием воздуха выполнена наоборот, карбюратор размещен после турбонагнетателя. При такой компоновке топливовоздушная смесь не проходит через турбонагнетатель.

Эти два типа систем имеют свои достоинства и недостатки. Система с протяжкой воздуха является более простой, потому что это система низкого давления, в карбюраторе не происходит никакого изменения плотности воздуха. Так же не требуется байпасный клапан компрессора.

Это все, что можно сказать о системе с протяжкой воздуха.

Система с продавливайием воздуха имеет лучшую приемистость и холодный запуск, пониженный выхлоп вредных веществ и допускает использование промежуточного охладителя.

После рассмотрения перечисленных достоинств, фактически нет никаких причин строить систему с протяжкой воздуха, если только вы не живете в местности с теплым климатом, и никогда не намереваетесь развить серьезную мощность.

В системе с протяжкой воздуха карбюратор склонен к обледенению при температуре окружающей среды ниже 10°С.

Какую турбину выбрать

Самым распространенным оборудованием для установки на ВАЗ 2106 является турбо кит. Он предназначен именно для 16-клапанных двигателей вазовских автомобилей. Продаются турбины вместе со всем необходимым. Установка комплекта не требует переделок в двигателе. Мощность увеличивается до 130-140 лошадиных сил. Причем этот комплекс в дальнейшем можно подвергать тюнингу.

Некоторые автолюбители предпочитают турбины и «Мицубиши». Из серии Garrett выбирают производительные и надежные компрессоры GT25R, GT28R, GT28RS. Они позволяют развивать мощность до 250 лошадиных сил.

ВАЗ 2106 турбо предназначен для скоростной езды по городским дорогам и вовсе не похож на обычную советскую «шестерку». Не стоит забывать о том, что любой автомобиль, оснащенный дополнительным оборудованием, требует внимания и ухода, контроля работы систем и периодического технического осмотра.

Удовольствие установки турбины на ВАЗ 2106 обойдется в половину цены самого автомобиля. Стоит несколько раз подумать, действительно ли необходимо это устройство и все дополнительное оборудование при эксплуатации машины. Обычно турбину

устанавливают заядлые любители уличных гонок на ВАЗах.

Как Поставить Турбину На Ваз 2107 Карбюратор

Турбина на ВАЗ 2107

По мнению специалистов тюнинга, турбина на ВАЗ 2107. бизнес не благодарен, из категории тех, о которых говорят «овчинка производства не нужна».

Сама по себе идея с турбиной неплохая, и с ее реализацией можно значительно увеличить мощность двигателя (например, объемом 2 литра двигателя до 700 л.с.) и крутящий момент на практически любой модели. Это только на «вазиках», что это проблематично.

Особенности классического карбюраторного двигателя таковы, что Установить турбину довольно сложно, хлопотно и дорого. При установке турбины на моделях ВАЗ необходимо иметь интеркулер (чтобы охладить воздух, нагретый турбиной), что все еще не дает ожидаемого эффекта. Тогда. турбина на ВАЗ 2107, как и для остальных классиков, небезопасна для установки, в отличие от компрессора. Существует большая опасность того, что выпускной коллектор не выдерживает высокого давления, создаваемого турбиной. Чем это чревато. нет необходимости объяснять. Решив установить турбину на своем дальновидном (или не замеченном) ВАЗ 2107, рано или поздно, но вам придется изменить (или изменить) двигатель на форсунку.

Все это займет сотни часов и десятки тысяч денег. Вопрос во имя чего? Понятно, что вы жадный тюнер и решили получить что-то вроде этого:

(Двигатель 1,7 л от Niva, турбина, 5-ступенчатая механическая коробка передач, передние тормозные диски с перфорацией, задние диски, диски.R15, Goodyear Tire F1 резина 195х50, комплект кузова, задняя подсветка неоновая подкладка, кожаные спортивные сиденья JOM, оборудование салон)

https://youtube.com/watch?v=5yyMEMSvleI

Ваз 2107 турбо карбюратор !!!!

ваз 2107 объем 1,6 л карбюратор. турбина от скайлайна !! ебашит вобще по.

ОБЗОР КОНСТРУКЦИИ Ваз 2101 1.6 турбо карбюратор 2014 / обзор турбо карбюратора

Всем привет! В этом видео я расскажу об конструкции турбо мотора в нашем исполнении. Приятного просмотра.

И если вы хотите, как и любого водителя, улучшить характеристики двигателя и на светофоре, а не на 20 секунд ускорять и, по крайней мере, на 8-10, поинтересуйтесь «Kit-kit» (компрессор 0,5 бар, увеличивает мощность до 45-50%). Комплекты для установки приводных насосов были разработаны для всех моделей отечественного производства. Они отличаются небольшими размерами, низким уровнем шума в эксплуатации и высокой надежностью.

Конструктивно нагнетатель состоит из двух частей: центробежного компрессора и высокоскоростного множителя.

Привод осуществляется с помощью поли-V-ремня от шкива коленчатого вала двигателя. Компрессор не обслуживается во время работы

При установке на иномарки можно ориентировать направление головы улитки относительно положения воздуховода.

Наружный диаметр на входе в компрессор составляет 74 мм, на выходе. 62 мм с диаметром катушки 195 мм. Высокоскоростной мультипликатор собирается на подшипниках качения специальной высокоскоростной серии. Замена производится каждые пятьдесят тысяч километров автомобиля. Крутящий момент передается полипропиленовым ремнем серии PJ. Замена каждые пятьдесят тысяч.

На работе нагнетатель почти бесшумен. Масло и охлаждающая жидкость не поставляются. При установке нагнетателя нет необходимости вносить какие-либо изменения в конструкцию двигателя, за исключением параметров давления выше 0,5 бар.

Обратите внимание на то, как определить износ креста на ВАЗ 2106 и ВАЗ 2107

Как к турбине подаётся масло

Полноценная система турбонаддува не может функционировать без масла. Так что водителю, решившему установить турбину, придётся решать и эту проблему. Когда турбина будет установлена, к ней прикручивается специальный переходник (такие переходники обычно идут в комплекте с турбинами). Затем на впускном коллекторе устанавливается теплорассеивающий экран. Масло в турбину подаётся через переходник, на который предварительно надевается трубка из силикона. Помимо этого турбина обязательно должна быть оборудована кулером и воздушной трубкой, по которой в коллектор будет поступать воздух. Только таким способом можно добиться приемлемой температуры масла, подаваемого в турбину. Здесь же следует сказать, что комплекты трубок и хомутов для подачи масла в системы турбонаддува можно найти в магазинах запчастей.

Комплект патрубков для турбины сэкономит водителю массу времени

Стоит такой комплект от 1200 рублей. Несмотря на явно завышенную цену, такая покупка сэкономит автовладельцу массу времени, так как не придётся возиться с резкой и подгонкой силиконовых трубок.

О патрубках

Патрубки необходимы не только для подачи масла. Выхлопные газы из турбины тоже нужно удалять. Чтобы вывести избыток газа, не использованного турбиной, применяется массивный силиконовый патрубок на стальных хомутах. В некоторых случаях для выведения выхлопа используется целая система силиконовых патрубков (их количество определяется конструкцией турбины). Обычно их бывает два, в некоторых случаях — четыре. Патрубки перед установкой тщательно осматриваются на предмет внутренних загрязнений. Любая, даже самая мелкая соринка, попавшая в турбину, может стать причиной поломки. Именно по этой причине каждый патрубок тщательно протирается изнутри смоченной в керосине салфеткой.

Выхлопные патрубки обычно выполняются из силикона

Подбирая хомуты для патрубков, следует помнить: силикон — материал не слишком прочный. И если при установке патрубка слишком сильно затянуть стальной хомут, то он может просто перерезать патрубок. По этой причине бывалые автомобилисты рекомендуют не пользоваться стальными хомутами вовсе, а применять вместо них хомуты из специального высокотемпературного пластика. Он обеспечивает надёжное крепление и при этом не режет силикон.

Установка турбины на ВАЗ 2107

Установка турбины позволяет вдвое повысить мощность двигателя ВАЗ 2107 без увеличения расхода топлива.

Поводы для установки турбины на ВАЗ 2107

Установка турбины на ВАЗ 2107 позволит:

• сократить время разгона автомобиля;
• снизить расход топлива инжекторных двигателей;
• увеличить мощность двигателя.

Принцип работы турбины

Для повышения мощности двигателя нужно сделать подачу топливновоздушной смеси в камеры сгорания более интенсивной. Турбина врезается в систему выхлопа, приводится в действие струёй выхлопных газов и, используя энергию этих газов, увеличивает давление в силовом агрегате. В результате скорость поступления в цилиндры смеси увеличивается.

В обычных условиях двигатель ВАЗ 2107 имеет показатель сгорания бензина около 25%. После установки турбокомпрессора этот показатель заметно увеличивается, повышается КПД мотора.

Установка турбины позволяет сделать двигатель более мощным без увеличения расхода топлива

Выбор турбины для ВАЗ 2107

Различают два вида турбин:

• низкопроизводительные (давление наддува 0,2–0,4 бар);
• высокопроизводительные (давление наддува 1 бар и выше).

Установка турбины второго типа потребует серьёзной модернизации двигателя. Монтаж же низкопроизводительного устройства позволит обеспечить соблюдение всех регламентированных автопроизводителем параметров.

Перед турбированием двигателя ВАЗ 2107 потребуется:

1. Установка интеркулера. Воздух при использовании турбины нагревается до 700оС. Без дополнительного охлаждения может не только сгореть компрессор, но и повредиться сам двигатель.
2. Переоборудование карбюраторной системы подачи топлива в инжекторную. Слабый впускной коллектор карбюраторных двигателей не выдержит давления турбины и может разорваться. На агрегатах с карбюратором можно вместо полноценного турбирования установить компрессор.

В общем случае преимущества турбированного двигателя ВАЗ 2107 весьма сомнительны. Поэтому перед установкой турбины на снятый с производства автомобиль со скромными техническими характеристиками следует тщательно оценить целесообразность принимаемого решения. Гораздо проще установить на ВАЗ 2107 компрессор. В этом случае:

• в системе не будет избыточного давления, способного разрушить коллектор, подвеску автомобиля и др.;
• не потребуется установка интеркулера;
• не потребуется переоборудование карбюраторной системы в инжекторную;
• снизятся расходы на переоборудование-компрессор в комплекте стоит около 35 тыс. руб., что намного ниже стоимости турбины;
• на 50% увеличится мощность двигателя.

  Монтаж на ВАЗ 2107 компрессора гораздо проще, безопаснее и выгоднее установки полноценной турбины

Мне приходилось воочию наблюдать, как мчится ВАЗ 2107 с турбированным двигателем. Его на трассе сложно обогнать, но долго держать скорость машина не может, на мой взгляд, хотя я сам не ездил.

Конечный результат

В ходе исследований, установленная на инжектор двигателя ваз 2107 турбина, показала следующие результаты: при условии качественного сцепления и покрышек, время разгона до 100 км/ч сокращается на 5 сек (сравнительно с базовым мотором). С эластичностью тот же принцип: время разгона на установленной 4 передаче от 60 до 100 км/ч также сокращается на 5 сек.

Практическое воплощение

Сама по себе идея несложная. Однако воплотить её на ваз 2107 затруднительно. Представители фирм, которые возьмутся за изготовление турбокомпрессоров, пересчитываются на пальцах одной руки. Но на рынке стали появляться комплекты турбин для установки на обычный инжектор. В комплекте идут все патрубки, новая крышка блока, сама турбина и интеркулер.

Сложности установки и дальнейшей адаптации на инжектор заключаются в следующем:

• Уровень температуры выхлопных газов, который должна выдержать турбина, теоретически равна от 900˚С до 950˚С.
• Рабочие обороты на инжектор ротора с крыльчаткой численно представлены не то что в десятках, а в сотнях тысяч оборотов в минуту.
• Функциональные ресурсы объема подкапотных легковушек характеризуются ограниченностью, поэтому требуют от изготовителя размещения агрегата в конкретных рамках.

Исходя из вышесказанного, турбонаддув должен иметь высокую жаропрочность, быть компактным, качественно сбалансированным, при всем этом ещё и недорогим.
