Подбор по размерам
Для унификации и лучшей взаимозаменяемости производители автомобильных аккумуляторов стандартизируют габаритные размеры по емкости и региону реализации. Если вам заранее не известна модель АКБ, перед покупкой желательно рулеткой измерить длину, ширину установочной площадки. Обязательно оцените примерное расположение токовыводов, при котором без труда можно будет одеть клеммы. Достоверно узнать типоразмер можно из руководства по ремонту и эксплуатации вашей модели авто.
Прямая и обратная полярность
Понятие полярности определяет месторасположение токовых выводов. Для ее определения расположите аккумулятор таким образом, чтобы сторона установки клемм была лицевой по отношению к вам.
- Прямая полярность (европейский стандарт). На корпусе маркируется буквой R.
- Обратная полярность. Обозначается маркировкой цифрой 1 либо буквой L.
Аккумуляторные батареи на 24 В, которые питают бортовые сети автобусов, грузовой технике, имеют иное расположение клемм.
Полярность – один из главных параметров при выборе автомобильного аккумулятора. Плюсовой провод и провод подключения массы на автомобиле имеют ограниченную длину. Поэтому есть риск, что в случае ошибочного выбора организация подкапотного пространства вблизи площадки не позволит подключить АКБ.
Форма токовыводов
Форма определяется регионом реализации автомобиля. Среди наиболее распространенных:
- азиатский вид аккумуляторов (он же и японский стандарт, поэтому встречается на автомобилях Toyota, Honda, Nissan и т.п.). Главная особенность – тококвыводы выступают за верхнюю границу корпуса АКБ;
- европейский стандарт. Токовыводы утоплены, поэтому не торчат над корпусом. Устанавливаются на Volkswagen, BMW, Skoda, ВАЗ и многие другие автомобили европейского производства.
Встречается и нестандартное исполнение, при котором, к примеру, клеммы вкручиваются в токовыводы в боковой части аккумулятора.
Крепление, вентиляция
К установочной площадке автомобильные аккумуляторы либо прикручиваются поперечиной сверху, либо фиксируются в специальной зажимной планке. Для крепления планкой корпус АКБ должен иметь специальную отформовку.
Если аккумуляторная батарея установлена в багажном отделении, под сиденьем, рекомендуем выбрать АКБ с единым газоотводом. Производитель предусматривает вентиляционное отверстие, в которое вставляется трубка для отвода токсичных испарений электролитической жидкости.
Как измерить ёмкость аккумулятора
Ёмкость аккумуляторной батареи определяет количество времени, в течение которого АКБ сможет давать энергию на полезную нагрузку. Емкость аккумуляторной батареи измеряется в ампер-часах. Сама физическая единица показывает, что ёмкость аккумуляторной батареи — это произведением тока разряда аккумулятора (в амперах) на время разряда АКБ (в часах).
Ёмкость аккумуляторной батареи — это физическая величина, которая вместе с напряжением батареи определяет количество энергии, которую способна дать полностью заряженная аккумуляторная батарея. Не следует путать понятия ёмкости аккумуляторной батареи и заряда (заряженность) аккумулятора.
Ёмкость определяет потенциал аккумуляторной батареи, то есть количество времени, в течение которого АКБ сможет обеспечить питание нагрузки, если аккумуляторная батарея полностью заряжена.
Реальная ёмкость аккумулятора определяется несколькими факторами: величиной приложенной нагрузки, температурой батареи. Чем больше приложена нагрузка, тем быстрее происходит разряд батареи. Чем ниже температура, тем меньше ёмкости имеет батарея. Ёмкость аккумулятора — величина, зависящая от способа и условий измерения, поэтому её необходимо рассматривать в соответствии с технической документацией к батареи. Обычно производитель определяет длительным способ разряда батареи (в течение 20 часов) при комнатной температуре (20 градусов).
Определение ёмкости аккумулятора методом длительного разряда
Стандартным лабораторным методом определения ёмкости аккумулятора является метод длительного контрольного разряда. В начале аккумуляторную батарею полностью заряжают, а потом разряжают постоянным малым током. Одновременно ведут учёт времени разряда батареи. Ёмкость аккумулятора вычисляют как произведение силы тока на время. Сложность метода состоит в необходимости поддерживать постоянное значение силы тока разряда, для этого используют специальное оборудование.
Бытовым способом измерения ёмкости аккумулятора является метод разряда АКБ с помощью постоянной нагрузки. При этом используют в качестве нагрузки одну или несколько автомобильных ламп, выбирая нагрузку из расчета 1/20 величины номинальной ёмкости. Время засекается по обычным часам. Такой метод имеет неточность, так как напряжение АКБ в течение тестирования снижается, и, следовательно, меняется ток нагрузки. Следует так же опасаться полного (глубокого) разряда АКБ, это может привести к поломке батареи.
Еще один способ измерения ёмкости аккумулятора также основан на использовании метода длительного разряда. В этом случае используется специальная электронная схема и электронные часы, подключенные в схему. Такую схему можно найти на страницах журналов радиолюбителей.
Собрать её сможет опытный радиолюбитель или профессиональный электронщик, для каждого аккумулятора придется подобрать расчетным путём необходимые значения сопротивления нагрузки. Измерение проводится так же в течение 20 часов.
Определение ёмкости аккумулятора с помощью специального электронного тестера
Для быстрого определения ёмкости аккумулятора можно использовать специальные тестеры ёмкости аккумуляторов. Работа таких устройств основана на проведении серии специальных измерений. Для определения ёмкости тестер отправляет несколько зондирующих импульсов в подключенную аккумуляторную батарею. Получив обратный сигнал, тестер проводит их распознание и с помощью микропроцессора делает необходимые вычисления ёмкости аккумулятора. Полученный результат выводится на электронный дисплей устройства.
Одним из таких приборов является тестер ёмкости аккумуляторных батарей SKAT-T-AUTO.
Тестер ёмкости аккумулятора SKAT-T-AUTO является полностью автоматический прибором, не требует специальных знаний для проведения измерений. Тестер предназначен для быстрой оценки технического состояния герметичных и негерметичных свинцово-кислотных АКБ с номинальным напряжением 12 В и номинальной ёмкостью от 1,0 до 120 Ач.
Тестер емкости аккумулятора позволяет определить ёмкость аккумулятора с необходимой для эксплуатации АКБ точностью всего за 15 секунд. Работа с прибором очень проста. Нужно отсоединить батарею от прибора, в котором она установлена, подсоединить к тестеру с помощью специальных зажимов и нажать всего одну кнопку.
После определения остаточной ёмкости батареи, её сравнивают с номинальной ёмкостью новой батареи, указанной в паспорте изделия. Если остаточная ёмкость батареи менее 50 %, то её необходимо вывести из эксплуатации и провести восстановление или замену батареи.
Сколько должен весить аккумулятор в зависимости от ёмкости
Вес аккумулятора не обязательно должен быть таким, как указано в паспортных данных – эти сведения приводятся для новых батарей. В процессе эксплуатации в наибольшей степени изменяется масса электролита, в определённых пределах уменьшается вес пластин.
Что касается зависимости веса от характеристик батареи, то наиболее показательной (линейной) она является в отношении ёмкости – чем она выше, тем больше масса АКБ. Впрочем, к таким утверждениям следует относиться с определёнными оговорками. Дело в том, что в процессе разрядки ёмкость электролита может существенно упасть, поэтому обычно приводятся сведения касательно полностью заряженных аккумуляторов.
35 А/час
Такие батареи применяются на малолитражных авто (с моторами не более 1,2 л.). При габаритах порядка 187-240 мм. (ширина), 192-225 мм. (длина) и 120-130 мм. (высота) они весят от 8,0 до 11,0 кг.
55 А/час
Самый распространённый типоразмер АКБ (до 70% легковых авто оснащаются ими). Аккумулятор на 55 А весит 13,0-16,0 кг. при габаритах порядка 242×175×190 мм. На долю свинца в аккумуляторе приходится 8-12 кг.
60 А/час
Вторая по распространённости разновидность батарей для легковых авто. 60-амперный аккумулятор весит 17-18 кг. и устанавливается на машины с 1,6-2,0-литровыми моторами.
75 А/час
Вам интересно знать, сколько весит 75-амперный аккумулятор? Это уже АКБ классом повыше, используемый в массивных автомобилях с богатым набором электрического оборудования, поэтому его вес составляет 22-25 кг., и переносить его не так уж легко.
90 А/час
Столь мощные батареи устанавливаются преимущественно в грузовые автомобили и дорожную/строительную спецтехнику. Вес 90-амперного аккумулятора доходит до 30 кг. Впрочем, такие устройства устанавливают и на некоторые модели джипов и пикапов.
100 А/час
Вес аккумуляторов на 100 А/ч достигает 35 кг. в заправленном и заряженном состоянии. На легковые авто такие монстры не устанавливаются.
190 А/час
Один из самых мощных представителей стартовых батарей. Вес аккумулятора на 190 А достигает 45 кг., такими комплектуются тяжёлые грузовики, тягачи, спецтехника, автопоезда.
Предлагаем вашему вниманию таблицу зависимости веса аккумулятора от его мощности:
| Ёмкость, А/час | Вес в незаправленном состоянии, кг. | Вес с залитым электролитом, кг. |
| 35 | 8,2 | 10,7 |
| 45 | 9,9 | 12,2 |
| 50 | 11,2 | 12,85 |
| 55 | 12,1 | 14,5 |
| 60 | 13,2 | 15,5 |
| 66 | 14,3 | 16,9 |
| 75 | 15,5 | 19,2 |
| 90 | 20,5 | 23,3 |
| 100 | 21,7 | 24,4 |
| 110 | 25,5 | 26,9 |
| 135 | 33,5 | 37,5 |
| 190 | 47,5 | 49,0 |
| 225 | 51,1 | 61,9 |
Проверка аккумулятора нагрузочной вилкой
Часто используется для проверки 12 вольтных автомобильных батарей нагрузочная вилка НВ-01. Принцип её работы схож с нагрузкой стартера на аккумулятор. Она позволяет достоверно проверить рабочий аккумулятор или нет.
Устройство нагрузочной вилки крайне просто это мощное сопротивление, вольтметр и электроды. Сопротивление, электроды и кабель должны выдерживать огромный ток, для разных моделей это 100 или 200 ампер. При проверке она сильно нагревается, поэтому тест не должен длиться более 5 секунд, а перерывы между 1 – 2 тестами должны составлять 10 минут.
Устройство нагрузочной вилки НВ-01
Тест нагрузочной вилкой
Чтобы результаты тестирования были точными и не ввели вас в заблуждение выполните следующие условия:
- АКБ должен быть заряжен.
- Тестирование проводится при температуре 20°C и выше.
- Время прошедшее от последней поездки до проверки, должно быть, не менее 7 часов.
- Аккумулятор должен быть отключён от зарядного устройства или сняты клеммы, если он в машине.
Это инструкция к нагрузочной вилке НВ-01. Если у вас новое устройство, то воспользуйтесь инструкцией к нему. При её отсутствии следуйте этой:
- Подключите клемму минусового вывода (крокодил) к минусу аккумулятора.
Клеммой на корпусе с надписью «В» коснитесь плюсовой клеммы и посмотрите показания вольтметра. Соотношение напряжения и заряда АКБ даны в таблице:
- Далее, коснитесь клеммы с надписью «Н» — нагрузка к минусу батареи и удерживая 5 секунд смотрите на показания вольтметра. Соотношение падения напряжение к заряду АКБ в таблице:
Показания под нагрузкой | >10,2 В | 9,6 В | 9,0 В | 8,4 В | <7,8 В |
Заряд | 100% | 75% | 50% | 25% | 0% |
Аккумулятор, на котором напряжение под нагрузкой не снизилось ниже 10,2 вольт является полностью исправным. При напряжении менее 9 В, батарея неисправна. Такая проверка просто необходима для старого аккумулятора, нужно знать о его состоянии. Иначе в мороз придётся постоянно просить у кого-нибудь «прикурить».
Гелевый аккумулятор проверяется на работоспособность аналогично обычному.
Собираясь проверить состояние аккумулятора нагрузочной вилкой, проведите его техобслуживание. Проверьте его плотность и уровень электролита, если нужно долейте до нормы, и зарядите АКБ. Лучше всего это сделать какой-нибудь автоматической зарядной станцией типа «Вымпел 30». Аккумулятор непросто зарядится, но и проводится его десульфатация.
Как проверить АКБ в домашних условиях
Эксплуатация машины должна сопровождаться периодической проверкой состояния аккумуляторной батареи. Как было сказано ранее, рост концентрации серной кислоты в банках негативно влияет на работоспособность батареи. Мастера автосервисов рекомендуют проверять техническое состояние батареи каждые 15-20 тысяч километров пробега. Диагностику можно провести следующим образом:
- Осмотреть корпус АКБ на наличие механических повреждений и подтеков.
- Визуально оценить уровень электролитической жидкости. Он должен возвышаться над краем банок на 1,3 см.
- Провести измерения плотности электролита с помощью контрольно-измерительного прибора.
Иногда заряд может уменьшаться из-за того, что ремень привода генератора ослаблен. Поэтому автовладельцам рекомендуется регулярно проверять его натяжение самостоятельно или в сервисном центре.

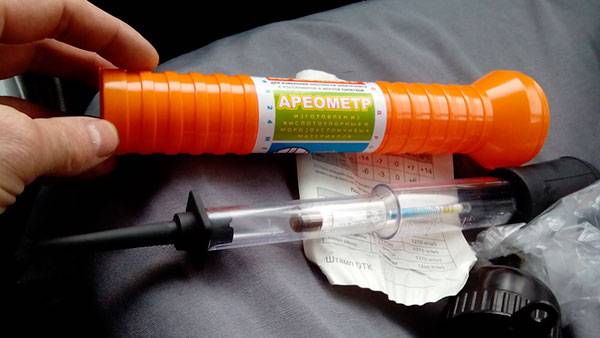

Измерения с помощью ареометра
Как было сказано ранее, измерение плотности электролитического вещества в аккумуляторе проводится ареометром. Перед измерительными процедурами необходимо оценить уровень спецжидкости в каждой пластине батареи и скорректировать его очищенной водой. После этого АКБ нужно полностью зарядить и приступить к тесту, руководствуясь следующим алгоритмом:
- Установить АКБ на ровную поверхность.
- Снять пробку на крышке заливного отверстия.
- Погрузить ареометр в электролитическую жидкость и втянуть ее в прибор с помощью резинового наконечника.
- Набрать такое количество реагента, которого будет достаточно для перемещения поплавка.
- Измерить плотность ареометром, руководствуясь показаниями на специальной шкале.
- Зафиксировать полученный результат и повторить процедуру на остальных пластинах.
- Сравнить полученные данные со стандартными значениями.
Примечательно, что значения во всех банках должны быть одинаковыми. Если замер показал, что в отдельных пластинах плотность понижена, необходимо проверить АКБ на наличие повреждений или замыканий между банками. Низкая плотность во всех емкостях может говорить о том, что аккумулятор сильно разряжен или изношен. Эксплуатация автомобиля с таким АКБ будет затруднительна.
Можно ли провести измерения без ареометра
Провести тесты с электролитической жидкостью без специального измерительного прибора не получится. При этом изготовить ареометр можно своими руками, заранее подготовив поплавок-грузик. Для создания прибора самостоятельно, необходимо выполнить следующие действия:
- Подготовить полую трубку из пластика, например трубочку для напитков.
- Поместить заранее подготовленный поплавок в очищенную воду, отметив на нем уровень жидкости. Эта отметка будет соответствовать показателю 1 г/мл.
- Поместить поплавок в новую электролитическую жидкость с точным удельным весом, например 1,4 г/см3.
- Сделать отметку в месте соприкосновения электролита с поплавком, после чего разметить расстояние между двумя имеющимися значениями.
Для отбора электролитической жидкости можно воспользоваться резиновой грушей. В качестве альтернативы используется обычный стакан, куда помещается поплавок.
Проведение измерений на необслуживаемой батарее
Проблема измерения плотности электролита в необслуживаемых АКБ заключается в отсутствии откручиваемых пробок. Тем не менее при изготовлении батарей производители используют отверстия, которые позже заделываются одноразовыми пробками. При необходимости их можно демонтировать или просверлить, превратив необслуживаемый АКБ в обслуживаемый.
Примечательно, что после обслуживания аккумулятора отверстия нужно надежно заделать. Это делается при помощи пластика, поскольку он легко плавится и клеится к любым материалам. Поэтому даже если снять пробки полностью не получается, их можно просверлить, заделав пластиком после обслуживания.
Видео с проведением измерений электролитической жидкости
Чтобы понять, как измеряется плотность электролита в АКБ, достаточно ознакомиться с представленным ниже видео:
В данном ролике рассматривается процесс проведения измерений с использованием ареометра. Как было сказано ранее, аналогичную процедуру можно провести с самодельным измерительным инструментом.
Сколько весит аккумулятор
Сегодня каждое механическое транспортное средство и не только не способно осуществлять свою работу или передвигаться без аккумулятора. Его используют для автомобилей, мотоциклов, мобильных телефонов и не только. Следует отметить, что аккумуляторы сегодня делятся на несколько категорий. Например, свинцово-кислотные аккумуляторы имеют следующие четыре группы:
- Стартерные.
- Стационарные.
- Портативные.
- Тяговые.
Как правило, каждый из них имеет свое главное предназначения и отличается, главным образом, весом. Так, например, стартерный аккумулятор применяется в автомобилях. Вес такого прибора составляет от 12 до 48 кг, в среднем же это 30 кг.
Стационарный аккумулятор, в свою очередь, применяется в городском освещении, а также на специализированных телефонных станциях. Вес данного аккумулятора может достигать до 631 кг. Что касается портативного аккумулятора, то его применяют для питания аварийного освещения, а также разных приборов. Они имеют небольшой вес 1,5-3 кг. Но и самый тяжелый аккумулятор имеет вес 800-1450 кг. Как правило, их используют в электровозах, погрузочной технике и тепловозах.
Если у вас имеется мотоцикл, то на нем используется гелиевый аккумулятор, который имеет вес от 3 до 7 кг. Если говорить за компьютерную технику, а также телефоны, то в них используется аккумулятор другого характера, а именно:
- Никелево-металлогидридный.
- Никель-кадмиевый.
- Литиево-полимерный.
- Литиево-ионный.
Аккумуляторы такого плана имеют небольшой вес. Их масса колеблется от 50 грамм до 300 грамм.
Вот наиболее популярные аккумуляторы, их наименование и масса соответственно:
- Аккумулятор 6 ст-55 – 12,1 кг.
- Аккумулятор 6 ст-60 – 13,2 кг.
- Аккумулятор 6 ст-74 – 15,4 кг.
- Аккумулятор 6 ст-77 – 16,2 кг.
- Аккумулятор 6 ст-90 – 20,5 кг.
- Аккумулятор 6 ст-100 – 19,8 кг.
- Аккумулятор 6 ст-110 – 25,6 кг.
- Аккумулятор 6 ст-132 – 31,4 кг.
- Аккумулятор 6 ст-140 – 36,9 кг.
- Аккумулятор 6 ст-190 – 47,9 кг.
- Аккумулятор 6 ст-215 – 27,3 кг.
Отдельно стоит упомянуть и про тот факт, что вес аккумулятора делиться на два типа:
- Масса с залитыми электролитами.
- Масса сухого АКБ без электролитов.
В каждом из этих случаев вес аккумулятора будет отличаться. Чтобы узнать их массу можно взглянуть на бирку, на которой пишется вес предмета. Как правило, вес будет зависеть от изготовителя. Однако существует относительно одинаковая масса аккумулятора. Например, аккумулятор легковых автомобилей имеет вес от 12 до 16 кг. Вес аккумулятора грузовых автомобилей имеет вес от 20 до 43 кг. В нашей стране используются аккумулятора от самых разных производителей, соответственно их вес будет отличаться. Рассмотрим самые популярные модели аккумулятора:
- Для автомобилей с большим потреблением электроэнергии используется аккумулятор от компании Varta. Вес такого агрегата имеет 15 килограмм.
- Очень часто можно встретить немецкий аккумулятор Kraft. Его преимущества заключается в не обслуживаемости. А вес этого агрегата составляет 15,6 килограмм.
- На территории нашей страны также пользуются популярностью аккумуляторы Tolpa. Весь его достигает до 16 килограмм.
- Одна из ведущих компаний по производству свинцово-кислотных аккумуляторов, является Exide Premium. В среднем вес готового изделия составляет 14,7 килограмм.
- В отдельном ряде стоит аккумулятор от австрийского производителя, а именно Baren, а также серии Profi. Эти аккумуляторы отличаются своей мощностью, в отличие от других аналогов. В результате они имеют вес 17 килограммов.
- Одна из самых популярных марок производителя большого количества техники, а также аккумулятор является Bosch. Вес готового изделия этой марки достигает в среднем до 15 килограмм.
Итак, как видно сегодня аккумуляторы имеют абсолютно разный вес. При этом большую роль играет их использование и применение в той или иной сфере. Если вы хотите покупать новый аккумулятор, то обязательно попросите консультацию у специалистов не только по выбору марки, но и веса! Так, ваша покупка будет полностью соответствовать потребностям того или иного механического средства.
www.skolko-skolko.ru
Как проверить состояние аккумулятора нагрузочной вилкой
Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.
Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.
Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:
- Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
- Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.
| Показания, В | Степень зарядки, % |
| Больше 10,2 | 100 |
| 9,6 | 75 |
| 9 | 50 |
| 8,4 | 25 |
| Меньше 7,8 |
Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.
Смотрите видео, как проверять аккумулятор нагрузочной вилкой:
Как проверить плотность электролита
Эксплуатация машины должна сопровождаться периодической проверкой состояния аккумулятора. Как уже говорилось ранее, увеличение концентрации серной кислоты в банках повлияет на работоспособность батареи. Мастерская рекомендует проверять состояние аккумулятора каждые 15-20 000 километров пробега. Диагностика может быть проведена следующим образом:
- Проверьте корпус батареи на наличие механических повреждений и утечек.
- Визуально проверьте уровень электролита. Он должен быть на 1,3 см выше края банок.
- Измерьте плотность электролита с помощью измерительного прибора.
Иногда зарядка может быть снижена из-за ослабления ремня привода генератора. По этой причине владельцам автомобилей рекомендуется регулярно проверять напряжение, самостоятельно или на станции техобслуживания.
Измерения с помощью ареометра
Как указывалось ранее, плотность электролита в аккумуляторе измеряется с помощью ареометра. Перед проведением измерительных процедур необходимо оценить уровень специализированной жидкости в каждой пластине аккумулятора и откорректировать его с помощью очищенной воды. Затем аккумулятор следует полностью зарядить и протестировать по следующему алгоритму:
- Поместите батарею на ровную поверхность.
- Снимите крышку топливного бака.
- Опустите ареометр в жидкость с электролитом и втяните ее в прибор с помощью резинового наконечника.
- Зачерпните достаточное количество реагента для перемещения поплавка.
- Измерьте плотность ареометром в соответствии с показаниями на шкале.
- Запишите показания и повторите процедуру на остальных пластинах.
- Сравните показания со стандартными значениями.
Интересно, что значения во всех банках должны быть одинаковыми. Если измерение показывает низкую плотность в отдельных пластинах, проверьте батарею на наличие повреждений или короткого замыкания между банками. Низкая плотность во всех элементах может указывать на то, что батарея сильно разряжена или изношена. Эксплуатация автомобиля с таким аккумулятором может быть нарушена.
Можно ли провести измерения без ареометра
Проведение испытаний с электролитической жидкостью невозможно без специального измерительного прибора. Однако можно изготовить ареометр вручную, предварительно подготовив поплавковый баланс. Чтобы изготовить устройство самостоятельно, выполните следующие действия:
- Подготовьте пустую пластиковую трубочку, например, трубочку для напитков.
- Поместите заранее подготовленный поплавок в очищенную воду и отметьте на нем уровень жидкости. Эта отметка соответствует 1 г/мл.
- Поместите поплавок в новую жидкость электролита с точным удельным весом, например, 1,4 г/см3.
- Сделайте отметку в месте, где электролит встречается с поплавком, а затем отметьте расстояние между двумя существующими значениями.
Для отвода жидкости электролита можно использовать резиновую колбу. В качестве альтернативы можно использовать обычный стакан, в который помещается поплавок.
Проведение измерений на необслуживаемой батарее
Проблема измерения плотности электролита в необслуживаемых батареях заключается в отсутствии сменных пробок. Однако при производстве батарей производители используют отверстия, которые впоследствии заделываются одноразовыми пробками. При необходимости их можно удалить или высверлить, превратив необслуживаемую батарею в обслуживаемую.
Стоит отметить, что после обслуживания батареи отверстия должны быть плотно закрыты. Для этого используется пластик, так как он легко плавится и прилипает ко всем материалам. Поэтому, даже если заглушки не могут быть полностью удалены, их можно высверлить и загерметизировать пластиком после обслуживания.
Компоненты, из которых состоит АКБ, и их доля в общей массе
Схематически классический стартерный автомобильный аккумулятор можно представить в виде конструкции, состоящей из пластикового корпуса-моноблока, в котором размещаются металлические пластины и заливается электролит.
Таким образом, вес автомобильного аккумулятора в килограммах можно распределить между этими тремя составляющими. В среднем на свинцовые пластины приходится до 60-70% от массы батареи, на долю электролита – около 20-25%, на долю коробки – 5-8%.
Рассмотрим эти главные компоненты подробнее.
Оболочка
Аккумуляторный корпус, или моноблок, представляет собой короб, изготовленный из полипропилена (ранее встречались и эбонитовые корпуса), служащий ёмкостью для электрохимического раствора. Внутри моноблок разделён на секции, количество которых зависит от типа АКБ. Так, у шестивольтовых батарей таких секций 3, у 12-вольтовых автомобильных – 6.
В этих секциях размещают набор свинцовых пластин, представляющих собой чередующиеся положительные и отрицательные электроды в виде решетчатых прямоугольных конструкций. Чтобы они не соприкасались между собой, их разделяет сепаратор из диэлектрического химически стойкого материала. В каждую секцию заливается электролит, уровень которого должен перекрывать верх пластин на 10-15 мм. Наконец, сверху корпус закрывается крышкой, которая содержит выводы пластин (плюсовую и минусовую клеммы), а также может иметь пробки для долива электролита или дренажными отверстиями для отвода газов. Доля короба в весе АКБ – 5-8%.
Свинец
Батареи стартерного типа изготавливаются по разным технологиям. В настоящее время самыми распространёнными считаются свинцово-кислотные аккумуляторы, в которых основным компонентом электродов является свинец вместе с добавками (сурьма, кальций, их смесь), а также диоксид свинца. Плотность этого компонента, подлежащего вторичной переработке, достаточно велика – 11,3-11,5 г/см3, что и обуславливает его долю в общей массе батареи до 70%.
Электролит
Электрохимический раствор, который заливают в корпус аккумулятора, представляет собой водный раствор серной кислоты, причём в качестве растворителя используется очищенная дистиллированная вода, лишённая примесей.
Плотность электролита не является стабильной величиной: она меняется по мере зарядки/разрядки, то увеличиваясь (при уменьшении доли воды), то уменьшаясь (когда в растворе уменьшается количество серной кислоты, вступающей в реакцию с пластинами).
Если аккумулятор заряжен, плотность электролита, независимо от ёмкости батареи, лежит в пределах 1,128-1,300 г/см3. Плотность электролита можно измерить посредством обычного ареометра, но делать это нужно в каждой банке – они не связаны друг с другом. Такой контроль должен быть периодическим и выполняться каждые 15 000-20 000 км. пробега.
