Назначение КПП: что нужно знать

Плюсы и минусы АКПП и МКПП

Механика и автоматика не лишены своих положительных и отрицательных качеств. Достоинства механики:

• Простота, надежность и долговечность конструкции;
• Имеет экономичный режим передвижения;
• В ремонте и обслуживании не дорогая;
• Облегчает управление машиной в движении по бездорожью;

Недостатки механики:

• Неудобна при движении в городском потоке;
• Новичкам трудно быстро освоиться с ее управлением;

Достоинства автоматов:

• Удобны и комфортны в управлении;
• Сохраняют плавный ход при смене ступеней;
• Защищают мотор от перегрузки, в случае включения неверной ступени;
• Передачи легко меняются даже если мотор разогнался до полной мощности;

Недостатки автоматики:

• Высокая цена ремонта и технического обслуживания;
• Сниженный КПД;
• Повышенный расход горючего;
• Сниженная динамика машины

Робот или роботизированная коробка (РКПП)

«НО постой» — скажите вы мне – «А почему сейчас идет робот, ведь есть еще – такие виды как  автомат и вариатор, почему ты так перескочил?». Вопрос что говорится – «не в бровь, а в глаз». Перескочил потому что роботы это продолжение механики, как бы банально это не звучало. Такие коробки взяли все плюсы от МКПП и от АКПП, но и минусов у них предостаточно.

Если сказать простыми словами, то получилось такое строение: — на обычную механическую коробку, приделали специальные серво или электронные приводы, которые взяли на себя функции сцепления, то есть они переключают передачи, поэтому третья педаль отсутствует – есть только газ и тормоз как на вариаторе или автомате. Но здесь есть и диск сцепления, и даже корзина, те же самые валы (ведущий и ведомый), вот только руководит всем этим электроника, которая по сути и является «ахиллесовой пятой».

Не создали еще совершенные механизмы переключений именно у роботов, все эти коробки медлительны – задумчивы, переключения происходят медленно, а также очень ненадежны из-за многих электронных узлов.

Плюсы робота:

• Облегчает переключение, не нужно думать о сцеплении
• Экономит топливо, как и механика
• Можно ехать накатом
• Можно не боясь буксировать
• Немного масла в строении (сравнимо с механикой)

Минусы робота:

• Задумчива
• Переключения происходят с толчками
• Наблюдает небольшой откат на старте назад, на горке это опасно, ведь сзади может стоять другой автомобиль

Многие считают, что за такими видами РКПП будущее, вполне возможно, ведь электроника развивается, и ставится более компактной и совершенной. Наибольшие успехи сейчас добились компании Volkswagen, FORD и BMW.

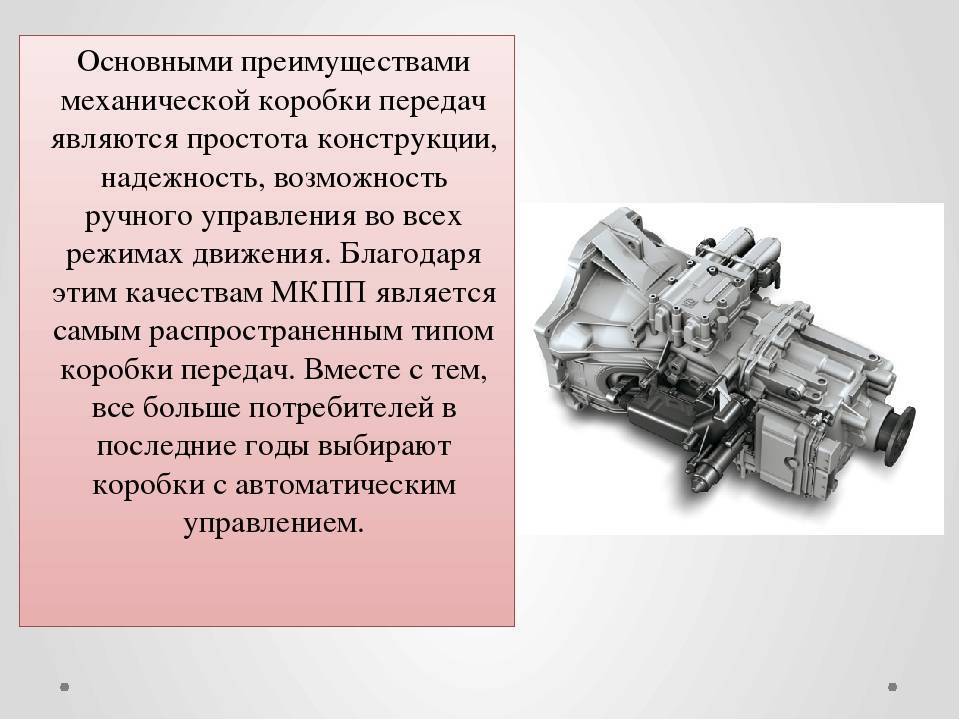

Устройство механической коробки передач

Устройство механической КПП Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Роботизированное устройство

Перемены в назначении коробки дошли до того, что теперь управлять мощностью двигателя стал робот, хотя сама структура работы осталась той же, а вот управляет устройством теперь электроника или «робот».

Основные положительные характеристики в том, что водителю можно не обременять себя дополнительными усилиями при переключении передач. Название говорит само за себя. «Робот» или электроника сама контролирует весь процесс. Это особенно будет приятно для начинающих водителей, речь больше идет о представительницах слабого пола, хотя и мужчинам тоже не легко дается управление автомобиля на МКПП. Трансмиссия переднеприводного автомобиля с «роботом» будет интересна каждому.

Сходство с механической КПП и «роботом» есть, оно находится на одном уровне с механикой и КПД выдает абсолютно схожий, правда, плавности ему не занимать. Такое положение вещей означает, что основные характеристики в положительном ключе на этом кончаются. Такая вот бюджетная автоматика.

Правда, трансмиссия автомобиля «Феррари» основана на «роботе», основные характеристики которого действительно хорошие, речь идет о гоночном автомобиле. Для гонок как раз такая схема трансмиссии подходит как нельзя лучше.

Что же делает роботостроение привлекательным, какова схема трансмиссии? Ответ – количество сцеплений. У «роботов» их наблюдается два. Трансмиссия автомобиля такого уровня была проверена на Фольксвагене, позже она была внедрена в Вольво, Форд и Митсубиси. Таким образом, можно было судить, сколько сцеплений, какова скорость работы, поэтому «роботы» были многофункциональны и, как отмечают инженеры, за ними будущее.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Для чего нужна коробка передач в автомобиле

Итак, коробка передач считается основным элементом трансмиссии автомобиля. Как уже было сказано, основным ее предназначением является изменение крутящего момента от двигателя, а также скорости движения и направления движения авто. Также коробка позволяет «отсоединять» двигатель от трансмиссии во время переключения передач.

Именно благодаря КПП автомобиль получает возможность двигаться вперед и назад, движение можно осуществлять с разной скоростью, при этом двигатель стабильно работает на разных скоростях и нагрузках, а также достигается плавное переключение передач в процессе езды.

Чтобы было понятно, основной задачей КПП является необходимость обеспечивать как требуемые динамические показатели автомобиля, так и показатели топливной экономичности двигателя. При этом учитываются разные условия движения, нагрузка, скорость и т.д.

Идем далее. Диапазон оборотов двигателя отличается от диапазона вращения колес. Также применительно к ДВС нужно учесть обороты максимальной мощности и максимального крутящего момента.

Так вот, для старта и разгона нужен крутящий момент, тогда как для езды с высокой скоростью и преодоления больших нагрузок нужны обороты мощности. При этом особенностью ДВС является то, что обороты крутящего момента «средние» (3000-3500 об/мин) тогда как на «мощностные» обороты двигатель выходит ближе к максимальным значениям (5500-6000 тыс. об/мин.).

Простыми словами, если нагрузка на мотор будет большой, а обороты слишком низкие, двигатель «не вытянет» по мощности и заглохнет. Если же обороты будут слишком высокими, при этом езда с высокой скоростью не нужна, сильно возрастает расход топлива. Чтобы добиться оптимального баланса, в коробке предусмотрено изменение передаточных чисел (передаточное отношение).

Благодаря такой возможности можно уверенно стартовать с места, двигаться с небольшой скоростью, осуществлять движение задним ходом и т.д. Также удается поддерживать обороты двигателя в оптимальном диапазоне применительно к постоянно меняющимся дорожным условиям и нагрузкам.

Например, разгон автомобиля предполагает необходимость преодолеть высокие значения сил сопротивления (преодоление повышенного трения и сил инерции). Наличие КПП делает возможным трогание с места и разгон до средних и высоких скоростей, который предполагает плавный или ступенчатый переход с низких на повышенные передачи (переключение передач).

В результате скорость нарастает постепенно, сильно снижаются динамические нагрузки на двигатель и трансмиссию. При этом обороты оптимально удерживать именно в диапазоне высоких значений крутящего момента двигателя.

С учетом веса и особенностей ТС, установленного двигателя, целевого назначения транспорта и ряда других характеристик и особенностей конструкторы производят подбор количества передач и передаточных чисел в коробке, главной передаче, раздаточной коробке и т.д. (при наличии).

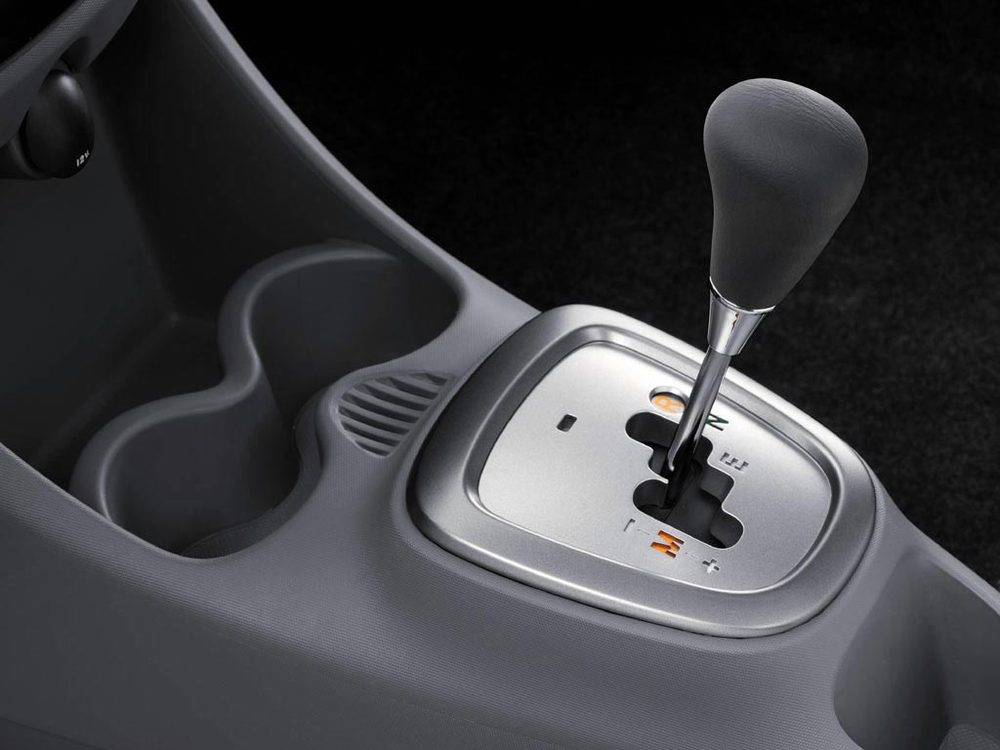

Автоматические коробки

Для водителя езда на «автомате» практически не отличается от езды на «роботе». На самом деле разница между ними даже не самих коробках, а в способе «связи» их с двигателем.

Как и с «роботом», с «автоматом» водитель может выбирать передачу вручную, если посчитает это нужным. Педаль сцепления у машины с автоматической коробкой, разумеется, отсутствует ведь нет и самого сцепления как такового.

Как уже было отмечено, вместо сцепления здесь используется гидротрансформатор. Внутри него присутствуют насос, приводимый в действие двигателем, жидкость, которая передаёт вращение дальше, и турбина, соединённая с коробкой. Насос нагнетает давление в жидкости, которая давит на турбину и приводит её в движение. Непонятно? Представьте себе два вентилятора, стоящих рядом с другом. Один из них включается, воздух начинает поступать на другой, и от этого движения воздуха второй (выключенный) тоже вращается. В гидротрансформаторе всё сложнее, но смысл примерно тот же, только вместо воздуха используется жидкость.

На самом деле между насосом и турбиной есть ещё одна деталь: так называемый статор. Он позволяет несколько изменять режим работы и управлять (в некоторой степени) крутящим моментом. Связь между мотором и коробкой в данном случае не «жёсткая», через детали сцепления, которые касаются друг друга, а «мягкая», через жидкость. Поэтому работает всё очень плавно. Гидротрансформатор позволяет стоять на месте с включенной передачей (это происходит, когда машина удерживается педалью тормоза). А ещё возможность изменять крутящий момент в гидротрансформаторе полезна на бездорожье.

В общем и целом, для повседневной езды классический автомат будет, вероятно, самым лучшим выбором. Хотя в последние годы всё более популярными становятся «роботы»: в основном, из-за быстрых переключений.

Классический «автомат» или гидротрансформатор

Это также «древняя» трансмиссия появилась примерно около 100 лет назад, только вот первое применения нашла на кораблях, где «связывала» ведущий винт и вал. После этого виды этих АКПП перекочевали уже на автомобили.

Сейчас применяются очень широко, также как и механические виды, сначала были на 3, позже на 4, а сейчас существуют уже и на 8 передач. Прогресс не стоит на месте.

В этой коробке практически вообще нет сцепления в понимании механики, читаем вот эту статью. Здесь передачей крутящего момента занимается гидротрансформатор. Если утрировать то это специальная «турбина» — которая передает давления масло от одной крыльчатки на другую. У них нет жесткого сцепления между собой, а только давления масла. Одна «крыльчатка» подсоединена к двигателю и получает от него крутящий момент, другая подсоединена к валам, а после уже к колесам.

Этот вид коробки передач использует большое количество масла в своем строении (оно специально разработано для автоматов этого класса), обычно, если посчитать в литрах это от 8 до 12.

Автоматы по своему строению могут различаться на адаптивные и регулируемые водителем.

Адаптивные – автоматически подстраиваются под манеру вождения, например если вы всегда «жарите в пол», то переключения будут способствовать быстрому набору скорости, но экономии не будет. Если ездите аккуратно, с невысокими оборотами, а также с невысокой скоростью, то переключения будут способствовать размеренной езде, а также экономии топлива. Адаптация происходит на уровне ЭБУ, где накапливаются данные, и первые «режимы поведения» могут уже проявиться через первые 100 километров.

Регулируемые – это виды автоматов, которые полностью подчиняются действию водителя. У них как правило есть несколько режимов – СПОРТ, ЭКОНОМ, КЛАССИЧЕСКИЙ (ГОРОД) и ЗИМНИЙ. У некоторых производителей их может быть до 7 – 8. То есть вы сами выбираете нужную для себя «кнопку».

Плюсы автомата:

• Удобство вождения (особенно для новичков), нет педали сцепления.
• Прочность и неприхотливость. Современные виды автоматов, достаточно прочны, я бы сказал при должном обслуживании он проходит у вас весь срок эксплуатации автомобиля
• Бережет мотор, в спокойной езде (городской режим или эконом), не рвет его.
• Плавность работы, сейчас практически все автоматы лишены сильных рывков и толчков при переключении, что дает плавность и комфорт движения.
• Трогаться в горки одно удовольствие, машина с АКПП не покатится назад, для новоиспеченных водителей это просто спасение.

Минусы АКПП:

• Большое количество масла в трансмиссии, зимой долгий прогрев, а также более сложный запуск
• Нежелательно буксовать, иначе масло может «закипеть», что может привести к поломке
• Сложный и дорогой ремонт
• Низкий КПД, потому как нет жесткой связи с двигателем
• Больший расход топлива
• Потеря в разгонной динамике
• Нежелательно буксировать, нужно вызывать эвакуатор

Не смотря на минусы этой трансмиссии, популярность ее стремительно растет, это и понятно ведь сейчас очень жесткое движение в городах, а сцепление это лишнее потеря концентрации. Если подвести итог по технической надежности этого вида коробки передач, то при должном обслуживании – смене масла, может прослужить не менее 300 – 400 000 километров, а возможно и более.

Автоматические КПП

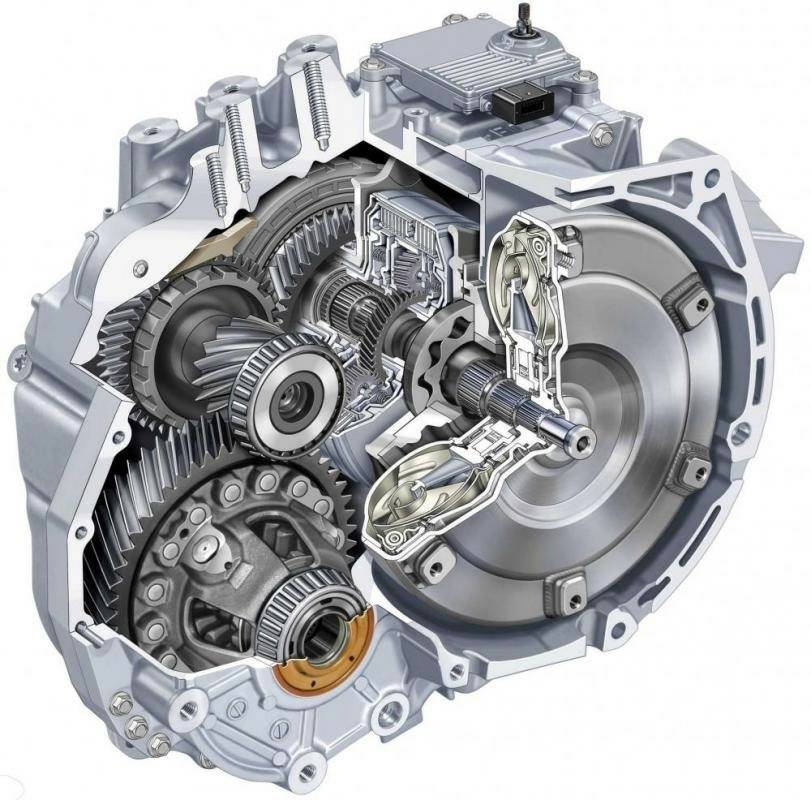

Что такое роботизированная коробка передач на автомобиле («Робот»)

Это механическая КПП, только процессом переключения передач и нажатием на педаль сцепления занимается исполнительный механизм. Он контролируется автоматикой, компьютером.

Принцип включения передач основан на физическом перемещении вилки и соединении зубчатых шестерней между собой, так же как на «механике». При этом водитель сам не двигает рычаг коробки передач и не выживаем сцепление ногой. За него это делает автоматика. Человеку достаточно включить нужный ему режим КПП и нажать педаль акселератора (газа) чтобы авто начало движение.

Роботизированную коробку передач на автомобиле можно легко спутать с другими . Также есть только две педали – газ и тормоз, на селекторе переключения есть те же режимы – драйв «D», задняя скорость «R», нейтральная «N», паркинг «P». Но устройство её отличается.

По типу сцепления эти АКПП разделяют: с одним сцепление и двумя. Например DSG – это «робот» с двумя сцеплениями. На Лада Веста устанавливалась роботизированная КПП с один сцеплением. По эксплуатационным характеристикам лучшими считаются с двумя сцеплениями. Они характеризуются плавностью включения передач, экономичностью и динамикой. С одним сцепление – все наоборот: дерганее при переходе с одной скорости на другую, задержки при переключении, большой расход топлива и низкая динамика. Вспоминаем автомобили концерна ВАЗ, оснащенные «роботом».

Что такое гидромеханическая коробка передач на автомобиле «Автомат»

Её еще в народе называют «классический гидротрансформатор». В этой коробке передач нет механизма сцепление. Его роль выполняет гидротрансформатор или гидромуфта.

Его отличие от механики и робота в том, что не происходит непосредственного включения передач, ведомые и ведущие шестерни не входят в зацепление друг с другом. В АКПП они постоянно соединены вместе. Передаточные числа регулируются планетарными передачами и набором фрикционных дисков.

Устройство подобной коробки передач автомобиля гораздо сложнее, чем механической. Чем сложнее конструкция, тем менее надежная эксплуатация. Она требует более щепетильного обслуживания, в противном случае её ресурс уменьшиться.

Минусы:

1. Увеличенный расход топлива в сравнении с механикой или роботом;
2. Вялый разгон, отсутствие динамических характеристик автомобиля с автоматической коробкой передач;
3. Более частая замена масла и обслуживание коробки;
4. Запрещено буксировать машину с АКПП на большие расстояния;
5. Не рекомендуется буксовать по грязи или снегу, также нельзя тащить другую машину на буксире.

Что такое вариаторная коробка передач на автомобиле «Вариатор»

Это отдельный класс АКПП. Он кардинально отличается от всех остальных:

1. Он не имеет механизма сцепления;
2. Не имеет фиксированных передач, их называют виртуальными. То есть, нет определенного набора шестеренок, которые отвечают за передачу крутящего момента.

Из минусов:

1. Менее надежная КПП;
2. Увеличенный расход топлива;
3. Отсутствие динамики у автомобиля.

Об истории возникновения МКПП

Это автопутешествие состоялось в 1887 году. Карл Бенц и его супруга Берта с сыновьями ехали к тёще изобретателя. 80-километровое путешествие оказалось очень сложным из-за несовершенства конструкции первого автомобиля. На некоторые, с виду небольшие, подъёмы его приходилось заталкивать вручную: не хватало силы тяги. После этой поездки Бенц усовершенствовал автомобиль, снабдив его дополнительной вспомогательной передачей – «понижайкой», для увеличения силы тяги.

Эта идея используется в КПП и по сей день: передаточное число должно быть переменным, позволяющим использовать разные соотношения между скоростями вращения коленвала мотора и ведущих колёс.

Разумеется, первая механическая коробка передач Карла Бенца была сначала очень примитивным устройством. Это были шкивы разного диаметра, прикреплённые к ведущей оси. С мотором они соединялись ремнём, и при помощи рычагов ремень можно было перекидывать с одного шкива на другой. Впоследствии на смену кожаному ремню и шкиву пришла металлическая цепь и звёздочка, как на современных «продвинутых» велосипедах.

Зубчатую передачу и коробку передач на шестерёнках впервые поставил на автомобиль Вильгельм Майбах. Параллельно с немецкими автоинженерами, примерно в те же годы, похожими изысканиями занимались и французские. В созданной Эмилем Левассором и Луи Панаром механической коробке переключения передач уже применялся целый набор зубчатых колёс с разными передаточными числами для движения вперёд и одна шестерня – для движения назад. Как и в наше время, шестерни передних передач, были укреплены на вторичном валу, который двигался вдоль своей оси. Это позволяло разным по своему диаметру зубчатым колёсам входить в зацепление с неподвижной шестернёй на первичном валу.

Официально изобретателем механической коробки переключения передач, похожей на современную, стал Луи Рено: в 1899 году этот молодой начинающий автопромышленник запатентовал первую в мире КПП, основанную на системе подвижных зубчатых колёс и валов. Она была трёхскоростной.

Первый запатентовавший МКПП человек – Луи Рено – в своей «лаборатории».

Заокеанский пионер автопрома – Генри Форд – не копировал достижения немецких и французских инженеров, а шёл своим путём. Его механическая коробка передач состояла из нескольких планетарных шестерён (сателлитов), которые вращались вокруг центральной («солнечной») шестерни и фиксировались при помощи водила. Именно такой – планетарной КПП оснащались первые массовые серийные автомобили «Форд А».

Не менее важным техническим решением, чем изобретение коробки на зубчатых шестернях различного диаметра, стало изобретение синхронизатора, которое сделал в 1928 году Шарль Кетеринг из «Дженерал Моторс». Оно сделало механические коробки передач более лёгкими в управлении, придало им новый импульс развития и «техническое долголетие».

Роботизированная коробка передач (робот)

Роботизированная коробка представляет собой объединение механики и автомата. По сути, эта та же механическая коробка, только управление осуществляется не вручную рычагом переключения, а с помощью сервоприводов или мехатроником. Управление происходит через компьютерной блок, который принимает решение о переключении шестерни.

Характерной особенностью робота, из-за которой его не любят многие автолюбители, являются рывки при переключении передач. Чтобы избавиться от этой проблемы, инженеры придумали систему с двумя сцеплениями. Такая модель установлена в Toyota Corolla. Переключения здесь более плавные, чем у однодискового робота, но хуже, чем у других коробок. Также отметим, что робот не очень “любит” пробки. Поэтому при выборе автомобиля для городской езды в плотном трафике учтите этот фактор.

Плюсы робота:

• стоимость ниже, чем у АКПП
• ремонтопригодность

Минусы роботизированной коробки:

• рывки при переключении
• низкая надежность управляющих механизмов и дисков сцепления

Автоматическая коробка (АКПП)

Принцип работы коробки-автомат такой же, как и у ее аналога, механической коробки. Она предназначена для того, чтобы преобразовывать и передавать крутящий момент.

Любая коробка-автомат состоит из 3-х элементов – гидротрансформатора, планетарного редуктора и гидравлической системы управления.

Гидротрансформатор – особый механизм, предназначенный для передачи крутящего движения при помощи рабочей жидкости — трансмиссионного масла для КПП.

Планетарный редуктор представляет собой узел или соединение, которое состоит из солнечной шестерни, коронной шестерни, водила и сателлитов. Это основной механизм коробки-автомата.

Гидравлическая система – симбиоз механизмов, которые позволяют осуществлять управление редуктором.

Автоматические коробки различаются по способу переключения, количеству передач, виду сцепления и виду актуаторов.

Автоматическая КПП способна обеспечить плавное автоматическое переключение передач без участия водителя. Такая коробка улучшает трансмиссию автомобиля, поскольку рабочая тяга всегда переходит только на колеса без резких изменений и прыжков скорости.

Среди недостатков такого типа КПП можно выделить:

• сложность и дороговизну конструкции и системы управления;
• низкий уровень КПД, который возможно улучшить только за счет увеличения количества передач;
• сложность в проведении ремонтных работ

Роботизированные коробки передач

Делятся на простые механики и про-версии (продвинутые). Простая – это гибрид механики в части строения и автоматики  — в части управления. Короче говоря – это механическая КП, где переключение производится посредством электроники. Скорость переключения передач в самом простом варианте – от 1 секунды, но не более 2. Лучшим видом является преселективная коробка. Она представляет собой механическую при наличии двух сцеплений и имеет прямое включение. Характеризуется она плавным и достаточно резким в то же время разгоном. Передачи в такой коробке переключаются за доли секунды. К плюсам следует отнести: относительная экономичность, дешевизна, малый вес и возможность осуществлять переключение, применяя специальные подрулевые «лепестки».

Из минусов особенно выделяются следующие:

• четко ощущаются этапы переключения, вопрос плавного переключения – под сомнением;
• иногда вероятны задержки в переключении, наличествуют толчки и рывки;
• не переносит пробуксовок.

На самом деле, роботы самых первых поколений – неудачная новинка авторынка, хотя на данный момент они активно совершенствуются, и современные модели по своим характеристикам ничем не хуже других типов коробок передач. Любой из производителей автомобилей с роботизированными коробками передач имеет собственные технологии и, соответственно, названия. Наиболее распространенная на данный момент разновидность – это «DSG», что принадлежит знаменитому Volkswagen. Конкретные модели с технологией «DSG» данного производителя автомобилей с преселективными коробками передач: Гольф, Ауди А4 С-троник, Сеат Биза 1.6.

Роботизированная коробка передач

Недостатки АМТ

Есть недостатки и у столь популярной и востребованной АМТ: Перепрограммировать нельзя привыкнуть: запятую ставим сами. Если водитель имеет намерение изменить динамику автомобиля или сэкономить ресурсы машины путём перепрограммирования АМТ, его будет ждать разочарование. Перепрограммировать данный тип коробки передач невозможно. Выход один: не пытаясь подстроить АМТ под свой стиль вождения, подстроиться самому к некоторым особенностям её функционирования.Впрочем, здесь следует оговориться. После того, как гарантийный срок обслуживания автомобиля истекает, наши умельцы всё же умудряются перепрошивать электронный блок управления АМТ. Нельзя сказать, что эта процедура гарантировано приведёт к улучшениям динамики авто, но такие попытки предпринимаются отечественными автолюбителями регулярно.

Низкая скорость переключения. Те, кто привык управляться с автоматической коробкой передач, зачастую сетуют на то, что АМТ слишком «заторможенная». Данный недостаток – результат программных издержек, он присущ любым автоматическим коробкам передач. К сожалению, здесь приходится выбирать между наличием «автомата» и скоростью переключения; современный автопром, увы, ещё не придумал третьего варианта.

Наличие ручного режима. При движении в пробках или по пересечённой местности переключение на ручной режим для АМТ обязателен. В противном случае АМТ очень быстро выработает свой ресурс и придёт в негодность.Данный минус можно назвать минусом лишь условно: некоторые водителя, напротив, горячо приветствуют в АМТ наличие возможности вручную переключать передачу.

Рывки при переключении. Иногда в процессе переключения скоростей при движении автомобиля ощущаются рывки. Причина – не сброшенный на момент переключения газ

Это не совсем недостаток, а скорее особенность эксплуатации АМТ: важно научиться нажимать на педаль газа в этой ситуации не полностью. Плохая работа на крутых подъёмах

При движении по крутому подъёму в автомобилях, оснащённых АМТ, может размыкаться сцепление

Плохая работа на крутых подъёмах. При движении по крутому подъёму в автомобилях, оснащённых АМТ, может размыкаться сцепление

Это происходит в том случае, когда оно перегревается. Именно по этой причине в роботизированной коробке передач существует возможность ручного переключения. Опять же, это не недостаток, а особенность конструкции.

Как КПП работает

Как же меняется крутящий момент? Лучше это понять можно, если рассмотреть пример. Для начала посчитаем количество зубьев на шестернях. На первой их двадцать, а на второй сорок. Получается, что, когда первая прокрутилась два раза, у второй это случилось только однажды. Получается, что это вторая передача.

Третья шестерня тоже содержит двадцать зубов, у четвертой опять сорок. Получается простая арифметика. Если запускается мотор, то у первой шестерни будет 2000 оборотов в минуту, а у второй только 1000, третья также имеет ту же скорость. Это связано с тем, что шестеренки нанизаны на одной линии. Получается, что четвертая имеет скорость в полтысячи оборотов в минуту. Значит, что передаточное число составляет две единицы, для первой и второй пары. Общее число равно четырем, ведь на это количество раз уменьшается скорость вращения последней шестерни, если сравнить ее с первой шестерней.

Выходит, что, если вторая и четвертая шестеренки не работают, тогда устройство вообще не передает момент, то есть у нас нет передачи движения, получается, включена нейтральная передача. Если же эта деталь направлена в противоположную сторону, то машина движется назад, в результате чего, валы остаются на одном уровне.

Зачем нужно пользоваться дополнительным валом и сколько их бывает в агрегатах? Так можно добиться новой системы разнопарного количества шестеренок. Только так возможно создать разные скорости движения.

Так как шестерен много в каждом легковом авто с МКПП, то и выбор передач может быть большой. Это уже касается вариативной коробки. Как бы то ни было, но передаточное число можно устанавливать любое. Обычно это не целые числа, а дробные. Что же касается того момента, когда передаточное число равно единице, то такая передача является прямой. В этом случае речь идет о четвертой скорости.
