Почему не работают аварийка и поворотники на ВАЗ-2112?

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, как пользоваться мультиметром, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Пошаговая инструкция по замене масла в ГУР на Hyundai Solaris Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Основные методы замены лампочки подсветки номерного знака на авто

Не работают повороты ВАЗ (переднеприводных)

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49.

Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле.

В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов.

При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов.

Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть.

Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

ЭТО ИНТЕРЕСНО: Не заводится ситроен с4

При включении поворотов перегарает предохранитель

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию.

Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.

Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin 22/06/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Блок предохранителей ваз 2114

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Проверка контактов

Сделать это можно:

• мелкой шкуркой;
• керосином;
• очищенным бензином;
• ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

Кнопка аварийки ваз 2114

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.

Начинать следует с предохранителя

Итак, давайте более детально рассмотрим ситуацию, когда не работает (частично или вся) панель приборов на ВАЗ-2110, а также возможные причины и варианты устранения неисправностей. Для этого сперва перечислим имеющиеся там приборы и индикаторы:

• тахометр;
• спидометр;
• указатели уровня топлива и температуры охлаждающей жидкости;
• 18 ламп – 6 подсветки щитка и 12 контрольных;
• резервное гнездо для контрольной лампы;
• 2 колодки для подсоединения проводки.

Относительно последних хотелось бы дать краткое пояснение относительно того, как их различить на электрических схемах. В частности, колодка белого цвета обозначена как Х1, красного, соответственно, как Х2.

Еще один достаточно важный момент: на автомобилях ВАЗ-2110 может стоять один из двух вариантов приборной панели. Если она старого образца, то все приборы размещаются симметрично. При этом «европанель», помимо того, что она более красивая чисто в визуальном плане, отличается еще и смещенными вправо указателями температуры охлаждающей жидкости и уровня топлива.

Если окажется, что он перегорел, лучше всего сразу же заняться поиском первопричины. В ином случае новый предохранитель, скорее всего, банально разделит участь старого. Вывести его из строя может замыкание, возникшее в электрической цепи. При отсутствии должных навыков лучше не тратить время, а передать автомобиль в руки специалисту, способному не только обнаружить проблему, но и устранить ее.

Причины неисправности указателей поворотов

• Выход из строя подрулевого переключателя.
• Поломка реле поворотников.
• Неисправность кнопки аварийной сигнализации.
• Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.
• Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.

Устройство

В работе поворотников участвуют:

• подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
• реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
• световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Схема включения

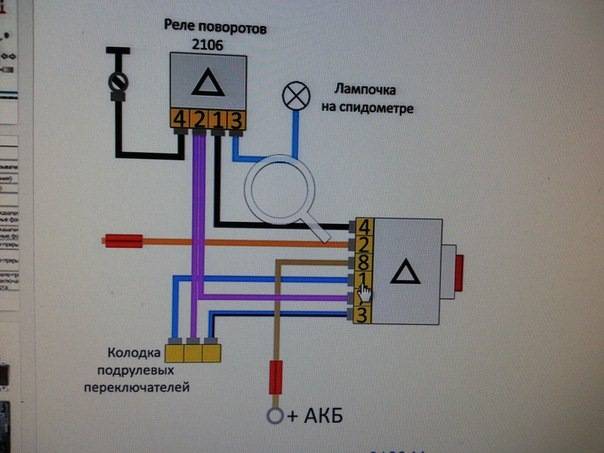

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

Общая информация о поворотниках

Если почитать историю создания машин, то изначально эта деталь не входила в комплектацию, и водители ее устанавливали дополнительно за определенную плату. В современных авто указатели поворота чаще размещаются на блок-фаре либо рядом, если это передние. Задний поворотник крепится возле фары. Повторители этой необходимой детали могут размещать на крыльях, зеркалах. Есть технология дублирования на зеркалах с помощью диодных ламп. Это сейчас считается наиболее прогрессивным.

Поворотник состоит из таких частей:

• привод на механике (для запуска и выключения);
• переключатель (для связи ламп с источником электропитания);
• реле, для замыкания и размыкания цепи через определенное время.

При отсутствии можно вмонтировать девайс, который увеличит количество сигналов.

При срабатывании поворотника вы слышите характерный звук. В современных авто его можно изменить на более приятный. Эта деталь авто дает яркое желтое, иногда с примесью оранжевого, свечение. На американских моделях их иногда выполняют красными, что приводит к увеличению аварийных ситуаций на дороге, так как их путают с сигналами остановки.

Традиционно их включают как показатель поломки – «аварийный режим». Поворотник – это своего рода язык общения водителей на дорогах. Им можно показать нежелательность обгона и другие обстоятельства.

Сигналы поворота, запущенные во время, – это показатель вашего умения водить автомобиль и владеть ситуацией на дороге.

Не работают аварийка и поворотники на ВАЗ-2112: причины, ремонт

Автомобиль: ВАЗ-2112.Спрашивает: Соколов Владислав.Суть вопроса: не работают аварийка и поворотники на ВАЗ-2112, что делать?

Здравствуйте! Столкнулся с такой проблемой. Выехал с гаража всё было в норме, на перекрёстке остановила полиция и оштрафовали за нерабочие поворотники. Я в недоумении, почему, погода хорошая ничего замокнуть не должно? Начал разбираться, проверил реле и предохранители, оказались в норме.

Подскажите, у кого была такая проблема, где искать? Я так понимаю, что нет контакта, может проблема в блоке? Две недели назад поменял релюшку поворота. Блок демонтировал, контакты не подпалены, запах гари отсутствует. Что посоветуете, ехать в сервисный центр или будет проще и дешевле купить новый блок, а вдруг всё-таки причина не в нём?

Реле или предохранитель?

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть другой монтажный блок.

Для начала проверьте предохранитель F16. После реле K3.

Симптомы неисправного реле

При работе на холостом ходу, сигнал поворотников на панели приборов затухает. Если это так, то реле уже неисправно.

Проводка

При включении поворотников слышны щелчки, то не мигает? Значит проводка на участке от монтажного блока до ламп поворотников.

Виной тому короткое замыкание в проводке. Это самый плохой вариант. Проблема может быть блуждающая, так называемая болячка. Из-за этого может произойти поломка ЭБУ или возгорание автомобиля. Необходима проверки всей проводки.

Первые шаги

Проблем с поворотниками или аварийной сигнализацией

может быть несколько, к примеру, они просто не мигают. Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае, вам нужно добраться до реле, точное его местонахождение указано в типовой инструкции, которой оборудуется любое автомобиль. Добравшись до реле поворотников, первым делом слегка постучите по нему, возможно произошло элементарное залипание.

Если это не поможет, реле рекомендуется заменить – оно не такое дорогое, чтобы пытаться чинить самостоятельно. Также, для избегания подобной проблемы, поинтересуйтесь о тех причинах, которые повлияли на преждевременный выход из строя реле.

Этот компонент автомобиля должен быть герметично защищенным от попадания влаги из окружающей среды. Кроме того, влага может влиять на клейма, которыми реле соединяется с электрической магистралью. Влияние это заключается в постепенном окисление и потере контакта. Это вторая популярная причина неработающих поворотников.

Окисление представляет собой зеленый налет, являющийся диэлектриком. Для устранения, достаточно счистить этот налет подручными средствами и попробовать запитать элемент.

Проверьте блок с предохранителями

, почитайте инструкцию и определите тот предохранитель (чаще всего это К2), который отвечает за указатели поворотов. Очень часто именно предохранители являются причиной неработающих поворотников.

Замените маркированный предохранитель на аналогичный. В дополнение к этому пункту, хочется отметить тот факт, что контакты предохранителей также могут подвергаться окислению, поэтому их необходимо проверить на это.

В бедах с неработающими поворотниками могут быть виновны и включатели, да, именно включатель, может дать сбой. Для проверки вам придется добраться до подрулевого переключателя и разобрать его. К слову, если у вас работают поворотники, но не работает аварийная сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийки. Эти же проблемы могут быть причинами не выключения поворотников.

Все эти элементы доступны среди автотоваров и не стоят дешево, так что рекомендуется просто заменить.

Быстро моргающие поворотники могут быть причиной, что одна из ламп могла перегореть

, либо произошло окисление дорожек в электронном блоке управления. Также рекомендуется попробовать зачистить «массу» поворотников.

Вот несколько основных причин, которые влияют на неисправность повторителей и аварийки. Не работают поворотники на ваз 2109? Надеемся данная статья поможет разобраться с данной проблемой.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности: 1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую; 2. Затем следует проверить, работают ли контакты соединений

Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей; 3. Посмотрите, исправны ли включатели; 4

Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла.

Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор.

Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз.

Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.

• Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери.
• Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.

• Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14.
• Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Вывод

Реле поворотов — небольшой, но крайне важный компонент системы светового оповещения авто. Оно позволяет водителю быть более предсказуемым для других участников движения, что, разумеется, наилучшим образом сказывается на безопасности движения и в некоторой мере на комфорте. При выходе реле из строя проблему игнорировать ни в коем случае нельзя. К счастью, реле не относится к дорогим компонентам световых систем, так что автолюбитель может практически без ущерба для бюджета взять сразу два устройства — второе будет лежать в багажнике, гараже или дома про запас. Именно так мы и советуем поступать.
