Типы автомобильных оппозитных двигателей
Среди сколь-нибудь серьезных разработок оппозитных двигателей можно выделить два типа, применяемых в настоящее время на автомобилях и неплохо себя зарекомендовавших – «Boxer» и «ОРОС». Здесь следует упомянуть оппозитный двигатель типа 5ТДФ, устанавливавшийся в свое время на отечественных танках Т-64 и Т-72, хотя танк, конечно же, не автомобиль. Рассмотрим, в чем же конструктивное отличие между этими типами оппозитников.
Оппозитный двигатель типа «Boxer»
В двигателях «Boxer» каждый поршень располагается в отдельном цилиндре и перемещается синхронно поршню противоположного цилиндра, при этом расстояние между этими поршнями то уменьшается, то увеличивается во время работы двигателя.
Такой характер движения поршней с шатунами напоминает движение рук боксеров во время поединка (это хорошо видно на приведенном здесь изображении), что и послужило поводом для названия этого типа оппозитников. Число цилиндров в двигателях типа «Boxer» обычно от 4 до 12. Наибольшей популярностью пользуются 6-ти цилиндровые оппозитные моторы, которые отличаются минимальным уровнем вибрации благодаря хорошей сбалансированности.
Оппозитный двигатель типа «ОРОС»
Следующий тип оппозитных двигателей – «ОРОС» – можно по праву назвать уникальным благодаря необычной конструкции цилиндропоршневой группы. Аббревиатура «ОРОС» расшифровывается как «Opposed Piston Opposed Cylinder» (что-то вроде «противоположные поршни в противоположных цилиндрах»), а особенность конструкции двигателей этого типа заключается в том, что в каждом из цилиндров располагается по два поршня, которые во время работы двигателя перемещаются навстречу друг другу. При этом поршень, расположенный дальше от коленчатого вала связан с ним специальным удлиненным шатуном. Получается, что в таком двигателе камера сгорания располагается между двух поршней, когда они в процессе работы приближаются друг к другу. После сжатия смеси в этот промежуток (между поршнями) подается искра (если двигатель бензиновый) и смесь воспламеняется, при этом рабочий ход поршней направлен в противоположные стороны и усилия через два шатуна передаются коленчатому валу.
Оппозитные двигатели типа «ОРОС», как правило, являются двухтактными, в них отсутствуют головки блока цилиндров и газораспределительные механизмы, поскольку роль ГРМ выполняют золотниковые окна в стенках цилиндров. При этом впускные окна перекрывает и открывает один поршень, а выпускные — другой. Благодаря такой конструкции оппозитные двигатели «ОРОС» имеют относительно небольшие габариты и вес. Двигатели такого типа могут быть как бензиновыми, так и дизельными. Для обеспечения максимальной эффективности работы таких оппозитников необходима система наддува и продувки цилиндров. Рассмотренный тип оппозитных двигателей, судя по всему, обладает серьезными перспективами дальнейшего развития, поскольку финансированием усовершенствования конструкции «ОРОС» занимается такая знаменитая и сказочно богатая личность, как основатель Microsoft — Билл Гейтс.
Оппозитный двигатель типа 5ТДФ
Оппозитный двигатель типа 5ТДФ является отечественной разработкой. Как уже упоминалось выше, он создавался специально для танков Т-64 и Т-72.
ОРОС5ТДФОРОС5ТДФ5ТДФ5ТДФ13,6 л2000 об/мин5ТДФ
Современные танки оснащаются газотурбинными двигателями. В частности, суперсовременный танк российской разработки – Т-14 «Армата» оснащается двигателем А-85-3А (12Н360), который имеет Х-образную компоновку (см. рисунок).
Источник
Проблемы эксплуатации глазами автовладельца
Рассмотрим, какие проблемы возникают при эксплуатации на примере самых
распространенных авто с оппозитными ДВС – «Субару». Так, владельцы отмечают
сложность подбора запчастей. Одна и та же серия моторов может иметь разный вид
блока и ГБЦ. Каналы, клапаны ГРМ и форма кулачков распредвала тоже отличаются,
поэтому к подбору запчастей при ремонте стоит подходить ответственно. Большинство
деталей приобретаются под заказ – отмечают автовладельцы.
Ресурс оппозитных ДВС на практике существенно отличается. Да, большинство
моторов на раннем пробеге «убиваются» из-за неграмотного тюнинга, но даже без доработок
можно внезапно попасть на ремонт. Частая проблема оппозитников – неравномерная
смазка на зеркале/хоне цилиндров ввиду их горизонтального расположения. Но это
еще полбеды. В борьбе за облегчение, производители укорачивают и без того
маленькие юбки поршня, что провоцирует задиры с последующим стуком.

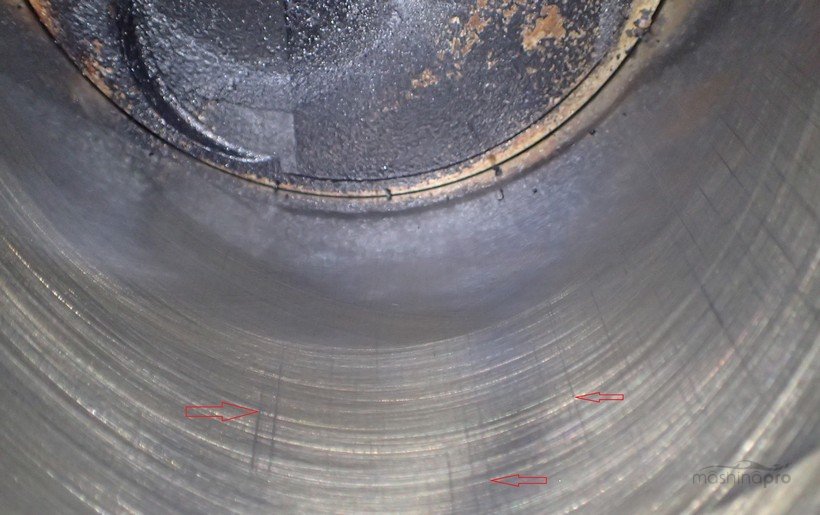

Царапины на стенке цилиндра
Царапины на стенке цилиндра
Для автомобилей «Субару» это стук 2 и 4 поршня. Но стоит отметить, что
«оппозитники» действительно ресурсные – есть ряд примеров, где стучащий мотор работал
далее 30-50 тысяч километров до капремонта. Это большой плюс для тех, кто ищет надежные
авто.
Вместе с короткими поршнями, производители стали использовать более
тонкие кольца. Из-за этого немного возрос расход масла – утверждают владельцы.
Еще одна «боль» владельцев оппозитных моторов – это шлифовка шейки
коленчатого вала. Особенность в том, что данную работу нельзя выполнить на
станке для обычных агрегатов ввиду узких размеров шеек. Отсюда возникают
трудности с поиском мастера и соответствующаясумма
ремонта.
Владельцам двигателей
EJ25 стоит внимательно следить за температурой двигателя – производитель сделал
маленькую рубашку охлаждения и увеличил диаметр гильз в блоке.
Даже при небольшом перегреве есть склонность к деформации блока и
головки. При пробеге выше 150 тысяч километров стоит контролировать не только
уровень масла, но и антифриза. Из-за тонких гильз и небольшой площади их
контакта с прокладкой, охлаждающая жидкость уходила в цилиндры.
Оппозитные турбированные моторы до 2000 года выпуска имели проблемы с
конфигурацией ЭБУ. Блок не реагировал корректно на октановое число бензина и
температуру окружающей среды. Большое давление наддува разрушало двигатель.
На тех же турбированных EJ25 через 100 тысяч километров требовалось
менять вкладыши (из-за больших нагрузок на узкие шейки и нехватки смазки в
пятне контакта). Благо, производитель предлагает комплекты новых вкладышей с
ремонтными размерами до +0,50.
Виды двигателей Субару
Производитель маркирует семейство силовых установок буквенными обозначениями. По типу конструкции моторы делятся на:
- Одноцилиндровые. К ним относятся силовые установки серии EX,такие как EX-17, EX21 Subaru-robin и др;
- Двухцилиндровые. К ним относятся модели серии ЕК, выпускаемые с 1960 по 1989 год и имеющие 2 рабочих цилиндра;
- Трехцилиндровые. С 1984 по 1993 год производитель выпускал моторы с тремя рабочими цилиндрами. Буквенная маркировка – EF;
- Четырехцилиндровые. Начиная с 1966 года, производитель выпускает четырехцилиндровые силовые установки. Модели маркированы буквами – EA, EE, EJ, EL, EN, FB, FA.
- Шестицилиндровые. Начиная с 1987 года, производитель изготавливает моторы с шестью рабочими цилиндрами. Модели обозначаются буквами – ER, EG, EZ.
Оппозитный двигатель — минусы и плюсы, устройство, принцип работы
Существует множество типов двигателей, подразумевающих различное построение их внутренних компонентов. Так выделяют рядные моторы, V-образные, роторные, оппозитные и другие
Именно об оппозитном виде силовых агрегатов мы и поговорим в нашей сегодняшней статье, уделив особое внимание их принципам работы, а также преимуществам и недостаткам эксплуатации
Что представляют собой оппозитные двигатели?
Оппозитные моторы являются разновидностью двигателей внутреннего сгорания топлива, у которых выстраивание рядов цилиндров происходит по оппозитной схеме, подразумевающей нахождение поршней зеркально друг напротив друга. Между ними встраивается коленчатый вал, приводимый поршнями во вращение. По сути, принцип работы оппозитных двигателей можно назвать аналогичным процессу функционирования V-образных агрегатов, с той лишь разницей, что угол развала их поршневой зоны составляет 180 градусов.
Наиболее характерным примером применения оппозитных двигателей являются модели японского концерна «Субару». Маркетологи знаменитой компании делают особый акцент на своих победах в различных гоночных соревнованиях, а знаменитое «рычащее» звучание субаровских движков стало настоящей визитной карточкой производителя. Другие компании применяют оппозитные силовые агрегаты заметно реже. Их наличие, например, имеется на некоторых моделях «Porsche». В советские времена оппозитные моторы встречались на тяжелых мотоциклах «Днепр» и «Урал», по мощности способных составить конкуренцию многим автомобилям.
Плюсы эксплуатации оппозитных двигателей
Несомненным достоинством применения оппозитных моторов является равномерность их работы. Возможные вибрационные явления, потенциально возникающие при эксплуатации, легко компенсируются силами, возникающими в цилиндрах противоположной стороны. За счет этого движок работает очень мягко, без проявления детонаций или вибрации.
Вторым преимуществом выступает сама конструкция агрегата, подразумевающая нахождение оппозитной плоскости двигателя в нижней части моторного отсека. Благодаря такому расположению, все авто, оснащенные «оппозитами» имеют заниженный центр тяжести, положительным образом сказывающийся на их дорожной устойчивости и управляемости.
Третьим «плюсом» назовем удобное расположение всего навесного оборудования, работающего во взаимной связи с оппозитными моторами. Оно находится вверху, что позволяет упростить к нему доступ во время технического обслуживания или ремонта.
Минусы оппозитных агрегатов
Увы, недостатков данного типа моторов ничуть не меньше чем достоинств, а их значимость возможно даже выше.
Основным негативным фактором эксплуатации оппозитных двигателей служит сложность проведения их ремонта. Большинство из них нереально отремонтировать без полного демонтажа из моторного отсека. К тому же ряд факторов способствует тому, что оппозитные агрегаты ломались значительно чаще, нежели классические ДВС. Примером этого может служить сложная схема газораспределительного механизма, имеющая увеличенное количество компонентов. Кроме того, горизонтальная плоскость движения поршней подвергается постоянному воздействию силы тяжести, из-за чего гильзы цилиндров эллипсоидно изнашиваются, что приводит к появлению повышенной масляной «прожорливости».
Вторым недостатком назовем продольную компоновку оппозитных двигателей. При изготовлении авто с передней или полной системой привода требуется, чтобы двигатель был дальше передней оси авто. Для достижения нужных пространственных интервалов оппозитные моторы приходится существенно сдвигать вперед, заметно удлиняя передний свес автомобиля. В ряде случаев увеличенный «нос» значительно усложняет процесс эксплуатации машины, причиняя её водителям значительные неудобства во время поездок.
Итоги
Подводя итоги статьи, зададим вопрос – а стоит ли «связываться» с оппозитными двигателями, приобретая транспортное средство для повседневной эксплуатации? Однозначного ответа на него у нас не будет. То, что моторы подобного типа имеют право на существование – однозначно и неоспоримо. Однако уместность их использования в общегражданских машинах мы бы подвергли большому сомнению. Да, они позволяют развивать автомобилям неплохую динамику, однако особенно экономичными их не назовешь, да и сложность возможных ремонтов, которые обязательно будут, не сомневайтесь, заставляет нас подходить к вопросу их внедрения скептически. Если же упомянутые в статье изъяны оппозитных движков вас не пугают, то можете смело его приобретать. Ходовые качества этих моторов вас не разочаруют.
Оппозитный двигатель SUBARU BOXER.
Инженеры SUBARU наконец показали миру оппозитник нового поколения.
Спустя почти одиннадцать лет, компания Fuji Heavy Industries Ltd. (FHI), которая разрабатывает и производит двигатели для автомобилей марки Subaru, наконец показала миру оппозитный двигатель третьего поколения, который разрабатывался столь долгое время. Двигателями новой серии планируется оснащать все автомобили субару которые будут выпущены после премьеры. Новый оппозитник имеет четыре цилиндра и по прежнему работает на бензине, доступны как более мощная модель с турбонаддувом, так и простой атмосферный двигатель, на вкус и кошелек покупателя.
В новой версии горизонтально-оппозитного двигателя субару были приумножены все преимущества и достоинства пред идущих моделей. Так например, новая версия двигателя стала более компактной, но при этом получила более простую конструкцию, что повышает простоту ремонта, и соответственно ремонтно-пригодность. Также были проведены другие модификации, которые позволили снизить общий расход топлива во всех циклах езды на десять-пятнадцать процентов. Проведенные модификации способствовали улучшению качества выхлопа, что безусловно является огромным плюсом для автомобиля.
Что было изменено в двигателе
Стоит заметить, что инженеры конкретно поработали над новым двигателем. Итак, что же было сделано для улучшения характеристик двигателя. Улучшенную динамику и чистоту выхлопа удалось достичь благодаря увеличению степени сжатия в цилиндрах, для этого был увеличен ход поршня, а за счет уменьшения диаметра поршней удалось уменьшить камеру сгорания. Новая система организации газораспределения позволила оптимизировать процесс газообмена в цилиндрах. Клапаны, открывающиеся и закрывающиеся в нужный момент на определенных оборотах, что дало новому модифицированному двигателю большую максимальную мощность, относительно меньший расход бензина, а также сниженную концентрацию СО2 в выхлопных газах. При модернизации двигателя, конструкторы максимально снизили вес основных движущихся деталей, при этом не потеряв их прочность и качество. Достигли они этого использованием кованых деталей(шатуны, поршни, коленвал), которые как известно гораздо легче своих аналогов произведенных методов заводского литья. От этого конечно себе-стоимость двигателя не уменьшилась. Также на новый оппозитный двигатель субару был установлен улучшенный масляный насос, который в тандеме с качественным моторным маслом обеспечивает максимальное качество смазки рабочих деталей двигателя, что позволяет увеличить ресурс двигателя на тридцать процентов.Дополнительная экономичность была достигнута путем пересмотра взглядов на построение системы охлаждения двигателя. В новой версии использована и новая система охлаждения, которая подразумевает под собой раздельные модули охлаждения для блока цилиндров и ГБЦ. Благодаря такому решению была достигнута дополнительная экономичность за счет уменьшения времени необходимого на прогрев двигателя и доведения до оптимальной рабочей температуры. Также благодаря такой концепции системы охлаждения была получена дополнительная защита от перегрева.Плюсы и минусы оппозитного двигателя.
Габаритность Оппозитный двигатель имеет малую высоту, но при этом, он как будто расстелен по моторному отсеку автомобиля. Несомненно он в 2 – 2.5 раза шире рядного двигателя с тем же количеством цилиндров и примерно того же литража, но при этом оппозитный двигатель будет в два раза короче по длине нежели рядный. Такая концепция расположения двигателя под капотом снижает центр тяжести машины. Также благодаря оппозитному расположению цилиндров, двигатель получается более легким, компактным и симметричным, что упрощает всю конструкцию моторного отсека автомобиля. Минимум вибрации Благодаря оппозитному размещению поршней в субаровских моторах уровень вибрации двигателя значительно меньше, нежели у рядного или V-образного. При работе двигателя поршня в оппозитнике движутся в одной плоскости но не на встречу друг другу, а по принципу “один убегает, другой догоняет”. Благодаря такой компоновке, вибрации создаваемые одним поршнем сглаживаются при работе противоположного поршня. Такое свойство опять таки имеет только оппозитный двигатель, что несомненно является его плюсом. В вариантах с рядными и V-образными моторами конструкторам, чтобы снизить уровень вибрации довольно часто приходится использовать в конструкции двигателей дополнительные балансировочные валы или разнообразные гасители крутильных колебаний(ГКК). Оппозитный двигатель Subaru ничего этого не требует. Краштесты
Оппозитный двигатель SUBARU BOXER.
Инженеры SUBARU наконец показали миру оппозитник нового поколения.
Спустя почти одиннадцать лет, компания Fuji Heavy Industries Ltd. (FHI), которая разрабатывает и производит двигатели для автомобилей марки Subaru, наконец показала миру оппозитный двигатель третьего поколения, который разрабатывался столь долгое время. Двигателями новой серии планируется оснащать все автомобили субару которые будут выпущены после премьеры. Новый оппозитник имеет четыре цилиндра и по прежнему работает на бензине, доступны как более мощная модель с турбонаддувом, так и простой атмосферный двигатель, на вкус и кошелек покупателя.
В новой версии горизонтально-оппозитного двигателя субару были приумножены все преимущества и достоинства пред идущих моделей. Так например, новая версия двигателя стала более компактной, но при этом получила более простую конструкцию, что повышает простоту ремонта, и соответственно ремонтно-пригодность. Также были проведены другие модификации, которые позволили снизить общий расход топлива во всех циклах езды на десять-пятнадцать процентов. Проведенные модификации способствовали улучшению качества выхлопа, что безусловно является огромным плюсом для автомобиля.
Что было изменено в двигателе
Стоит заметить, что инженеры конкретно поработали над новым двигателем. Итак, что же было сделано для улучшения характеристик двигателя. Улучшенную динамику и чистоту выхлопа удалось достичь благодаря увеличению степени сжатия в цилиндрах, для этого был увеличен ход поршня, а за счет уменьшения диаметра поршней удалось уменьшить камеру сгорания. Новая система организации газораспределения позволила оптимизировать процесс газообмена в цилиндрах. Клапаны, открывающиеся и закрывающиеся в нужный момент на определенных оборотах, что дало новому модифицированному двигателю большую максимальную мощность, относительно меньший расход бензина, а также сниженную концентрацию СО2 в выхлопных газах. При модернизации двигателя, конструкторы максимально снизили вес основных движущихся деталей, при этом не потеряв их прочность и качество. Достигли они этого использованием кованых деталей(шатуны, поршни, коленвал), которые как известно гораздо легче своих аналогов произведенных методов заводского литья. От этого конечно себе-стоимость двигателя не уменьшилась. Также на новый оппозитный двигатель субару был установлен улучшенный масляный насос, который в тандеме с качественным моторным маслом обеспечивает максимальное качество смазки рабочих деталей двигателя, что позволяет увеличить ресурс двигателя на тридцать процентов.Дополнительная экономичность была достигнута путем пересмотра взглядов на построение системы охлаждения двигателя. В новой версии использована и новая система охлаждения, которая подразумевает под собой раздельные модули охлаждения для блока цилиндров и ГБЦ. Благодаря такому решению была достигнута дополнительная экономичность за счет уменьшения времени необходимого на прогрев двигателя и доведения до оптимальной рабочей температуры. Также благодаря такой концепции системы охлаждения была получена дополнительная защита от перегрева.Плюсы и минусы оппозитного двигателя.
Габаритность Оппозитный двигатель имеет малую высоту, но при этом, он как будто расстелен по моторному отсеку автомобиля. Несомненно он в 2 — 2.5 раза шире рядного двигателя с тем же количеством цилиндров и примерно того же литража, но при этом оппозитный двигатель будет в два раза короче по длине нежели рядный. Такая концепция расположения двигателя под капотом снижает центр тяжести машины. Также благодаря оппозитному расположению цилиндров, двигатель получается более легким, компактным и симметричным, что упрощает всю конструкцию моторного отсека автомобиля. Минимум вибрации Благодаря оппозитному размещению поршней в субаровских моторах уровень вибрации двигателя значительно меньше, нежели у рядного или V-образного. При работе двигателя поршня в оппозитнике движутся в одной плоскости но не на встречу друг другу, а по принципу «один убегает, другой догоняет». Благодаря такой компоновке, вибрации создаваемые одним поршнем сглаживаются при работе противоположного поршня. Такое свойство опять таки имеет только оппозитный двигатель, что несомненно является его плюсом. В вариантах с рядными и V-образными моторами конструкторам, чтобы снизить уровень вибрации довольно часто приходится использовать в конструкции двигателей дополнительные балансировочные валы или разнообразные гасители крутильных колебаний(ГКК). Оппозитный двигатель Subaru ничего этого не требует. Краштесты
Оппозитный двигатель недостатки:
- Высокая стоимость обслуживания. Даже свечи зажигания невозможно заменить в домашних условиях. Если говорить о самой распространенной марке оппозитников – Субару, то среди её разнообразных моторов практически нет взаимозаменяемости деталей;
- Очень сложный капитальный ремонт. Ввиду необычности и оригинальности конструкции, ремонт осуществляется только в специализированных мастерских, которых не так много;
- Большой расход моторного масла, что связано с конструкцией оппозитника. И конечно быстрее засоряется картер, ввиду большого прогона масла по двигателю.
//www.youtube.com/watch?v=9LBEK-uw7cE
Продолжаю рассказывать про двигатели внутреннего сгорания. Причем я люблю рассказывать про не понятные двигатели для простого обывателя, например как от компании Volkswagen. Сегодня не менее интересный двигатель, который также устанавливается на узкий круг автомобилей. Речь пойдет об оппозитном двигателе. В основном сейчас такие агрегаты использует компания Subaru, а также корпорация Volkswagen Group, в своих автомобилях. Так что же это за двигатель такой? Читайте дальше…
– двигатель внутреннего сгорания, в котором поршни находятся горизонтально (или под углом в 180 градусов), в отличие от рядного двигателя внутреннего сгорания, у которого поршни находятся вертикально. То есть простыми словами — можно назвать горизонтальным двигателем. Поршни такого агрегата расположены — два справа и два слева. Во время работы поршни сходятся и расходятся в горизонтальной плоскости. Так как поршни разделены, каждая группа поршней имеет (два справа и два слева), два распределительных вала. То есть справа два распределительных вала – 8 клапанов и такие е же слева. Газораспределительные механизмы в оппозитном двигателе (распред. валы и клапана), находятся вертикально, в отличие от рядного классического двигателя, где они находятся горизонтально. Вот небольшая схема.
Первые оппозитные двигатели появились еще в 1938 годах, они устанавливались на автомобили Volkswagen Käfer (в шиком применении Фольксваген Жук). Именно компания Volkswagen впервые разработала горизонтально оппозитный двигатель. Некоторые современные автомобили, входящие в Volkswagen Group сейчас комплектуются такими двигателями (например Porsche 997, Porsche Boxster и т.д.). Также в 40 – е года прошлого компания SUBARU вела свою независимую разработку своего двигателя. И по сей день компания Subaru комплектует свои автомобили именно горизонтально — оппозитными двигателями.
Для чего был создан оппозитный двигатель?
Был создан для понижения центра тяжести автомобиля. Наверное, всем известно, что чем ниже центр тяжести, тем лучше ездовые характеристики автомобиля, на поворотах крены автомобиля будут меньше.
Плюсы оппозитного двигателя
1) Как я уже писал выше был создан для понижения центра тяжести автомобиля, что очень хорошо сказывается на ходовых характеристиках.
2) Еще одним плюсом является расположение цилиндров. При движении друг к другу в горизонтальной плоскости, намного сильнее гасятся посторонние вибрации. Поэтому этот двигатель считается намного тише своих рядных или V – образных собратьев.
3) Также из плюсов, хочется отметить большой ресурс такого типа двигателя. Например, двигатели SUBARU имеют ресурс около 1 000 000 километров, при должном использовании и своевременной замене расходников.
Минусы оппозитного двигателя
1) Первый и самый существенный минус, это сложный ремонт такого двигателя.
2) Сложное строение, а значит, дорогая цена этого двигателя.
3) Сложное техническое обслуживание.
Этот агрегат прочный, но сложный в строении. Его динамические характеристики схожи с рядным бензиновым двигателем. Мощность и расход. А сейчас небольшое видео.
Оппозитные двигатели («боксёры»)
Оппозитный двигатель иногда называют V-образным с углом развала 180°, но это не совсем верно. В V-образной схеме поршни двигаются синхронно, в то время как в оппозитной — зеркально, словно боксируя друг с другом. Из-за этого оппозитные двигатели называют «боксёрами» (Boxer), обозначая буквой B: B2, B4, B6, B8. Хотя свой 6-цилиндровый «боксёр» EZ30 Subaru называет H6.
Самый популярный оппозитный двигатель стоял на легендарном «Жуке» Volkswagen Old Beetle (Käfer), которых за полвека выпустили 21,5 млн штук. В современных машинах «боксёры» используют только Porsche и Subaru, хотя в мототехнике они широко представлены на моделях BMW и «Уралах».
Плоский горизонтальный «боксёр» — весьма широкий двигатель, что не позволяет записать ему в преимущества компактность. В чём же плюсы такой компоновки? Во-первых, в низком центре тяжести (мотор находится очень близко к земле), что даёт лучшую устойчивость и управляемость автомобиля. Во-вторых, коленвал таких двигателей намного короче, легче и прочнее, по сравнению с рядной схемой. Да и вибрирует оппозитная «четвёрка» меньше, чем рядная, поскольку зеркальное движение поршней взаимно компенсирует их силы инерции. А оппозитная «шестёрка» B6/H6 вообще полностью уравновешена, как и рядная.
Характерные минусы «боксёров»: две головки блока (что для мотора с 4 цилиндрами явно избыточно), затруднённое облуживание и переусложнённая конструкция. А их ключевое преимущество в виде низкого центра тяжести играет роль в автоспорте, но не при повседневной городской езде — обычный водитель вряд ли заметит разницу между «рядником» и «боксёром».
Разновидности
Во многом принцип работы и некоторые конструктивные особенности зависят от конкретного типа оппозитного силового агрегата.
Выделяют несколько основных категорий горизонтально-оппозитных двигателей:
- боксёры;
- ОРОС;
- танковые моторы.
Боксёры получили самое широкое распространение в оснащении легковых гражданских автомобилей. Основным пользователем таких моторов выступает японская автокомпания Subaru.
В таком оппозитнике поршни располагаются на определённом расстоянии относительно друг друга и стоят напротив. Если первый поршень фиксируется на определённом отрезке от оси мотора, то и второй будет занимать такое же аналогичное положение. При этом в моторе каждый поршень помещается в свой отдельный цилиндр. Визуализировав работу такого мотора, можно представить себе поединок между двумя боксёрами. Отсюда и соответствующее название.
Что касается других двигателей типа ОРОС, то здесь принцип конструкции и порядок работы, которую осуществляют поршни, несколько иной. Это двухтактные силовые агрегаты. Один цилиндр имеет сразу 2 поршня, закреплённые на одном коленвале. При этом первый отвечает за впуск рабочей топливовоздушной смеси, а второй при этом своевременно выводит образовавшиеся продукты сгорания.
Особенностью двигателей ОРОС является факт отсутствия головки, которая обычно устанавливается на блок цилиндров. Плюс подобного агрегата в работе поршней только на один коленчатый вал. Оппозитник небольшой по своим размерам, требует меньше места и обладает небольшой массой. Это позволило применять мотор в разных сферах и на различных транспортных средствах.
ОРОС может работать на двух видах топлива, то есть на дизельном горючем и на бензине. К его преимуществам также стоит отнести:
- поршни при выполнении своей работы проходят несколько меньшую дистанцию, что существенно снижает силу трения и минимизирует износ;
- повышенная эффективность, которая обусловлена отсутствием вредных воздействий отработанных газов на камеру сгорания. Они осуществляют давление на рабочие поршни;
- если сравнивать с классическими двигателями, масса ОРОС будет на 30-50% меньше;
- в оппозитном моторе такого типа используется меньшее количество элементов. Если сравнивать с рядными и V-образными, разница составит 40-50% в среднем;
- такие силовые агрегаты достаточно экономичные;
- В конструкции не используется система привода клапанов;
- для размещения установки в подкапотном автомобильном пространстве требуется меньше места.
Но не всё так радужно, как сначала может показаться. Этот тип двигателей находится на стадии разработки и постепенного усовершенствования. О каких-то реальных и глобальных успехах говорить рано, поскольку существует ряд скрытых и непредвиденных проблем, возникающих в процессе эксплуатации.
Теперь что касается третьего типа оппозитных моторов, который называют танковым двигателем. Это силовая установка с маркировкой 5ТДФ. Мотор был создан специально для танков серии Т-64 и Т-72.
Танковый двигатель 5ТДФ
У танкового оппозитника внушительный ресурс, поскольку он был изначально рассчитан на установку в крупной военной технике. Поршни делят один цилиндр и движутся в одинаковом направлении, хотя у каждого из них предусмотрен собственный отдельный коленвал.
Место для возгорания топливовоздушной смеси образуется путём создания минимального промежутка или зазора между двумя установленными рабочими поршнями. Как и в случае с ОРОС, здесь в цилиндры поступает воздух, а отработанные газы выходят за счёт работы системы турбонаддува.
За счёт встречного хода рабочих поршней инженерам удалось создать компактный по своим размерам, но внушительный по своей мощности силовой агрегат. Максимальное количество оборотов для танкового оппозитника достигает 2 тысяч. Мощность агрегата составляет 700 лошадиных сил. Рабочий объём мотора может быть 6 и 13 литров.
Танковый оппозитник может функционировать на бензине и на дизельном топливе. Это отечественная разработка, которая в своё время сумела произвести впечатление. Но в настоящее время ТДФ уже не выпускается.
