Стартер щелкает, но двигатель не крутится

Почему стартер щёлкает, но не крутит

Составные части стартера на примере ВАЗ 2114

Водители-новички часто заблуждаются, думая, что щелчки издаёт реле стартера. Но на самом деле источник звуков — это втягивающее устройство, которое приводит в сцепление рабочую шестерню бендикса с венцом маховика двигателя и обеспечивает его запуск.

Если слышно несколько щелчков

Опытные водители по характеру щелчков могут определить, где конкретно есть неисправность. Если при повороте ключа зажигания слышны несколько щелчков, то следует искать неполадку в:

• тяговом реле, подающее напряжение на стартер;
• плохом контакте между реле и стартером;
• недостаточном контакте массы;
• других контактах стартера, плохо прилегающих друг к другу.

Исправная работа системы запуска мотора зависит от нормального функционирования каждой составляющей. И не имеет значение, на каком автомобиле вы ездите: Приора или Калина, Форд, Нексия или другая иномарка. Поэтому сначала надо проверить электрические соединения, начиная от клем автомобильного аккумулятора до контактов стартера. Часто это помогает запустить двигатель, добраться до ближайшей станции техобслуживания и провести более детальную диагностику системы запуска.

Слышен один щелчок

Мощный щелчок и незапуск мотора указывает на проблему в стартере. Сам звук говорит о том, что тяговое устройство работает и к нему идёт электрический ток. Но сила заряда, поступающего на втягивающее устройство, недостаточная для запуска двигателя.

Следует попытаться несколько раз (2–3) с интервалом 10–20 секунд завести мотор. Если попытки будут неудачными, то возможны такие причины:

• втулки и внутренние щётки стартера сильно изношены и подлежат замене;
• есть замыкание или обрыв обмотки внутри агрегата;
• подгоревшие контакты силового кабеля;
• втягивающее устройство вышло из строя и блокирует запуск;
• проблемы с бендиксом.

Неисправный бендикс — одна из неполадок

Зубья бендикса могут быть повреждены и мешают нормальному запуску стартера

Важную роль в запуске ДВС (двигатель внутреннего сгорания) играет бендикс. Он входит в состав пусковой системы и расположен в стартере. Если бендикс деформирован, то старт двигателя будет затруднён. Вот две частые неисправности бендикса: повреждение зубьев рабочей шестерни, поломка вилки привода.

Втягивающее и бендикс связаны между собой вилкой. Если в момент включения не происходит полное втягивание, то зубья не будут входить в сцепление с маховиком. В этом случае мотор не запускается.

Отказ реле стартера

Отказ реле проявляется в виде тихого щелчка при  повороте ключа.

В этом случае можно завести машину при помощи простой отвертки. Делается это вот так:

Автомобиль с механической коробкой передач:

• ставим на стояночный тормоз.
• включаем нейтральную передачу.
• открываем капот и готовим плоскую отвертку.

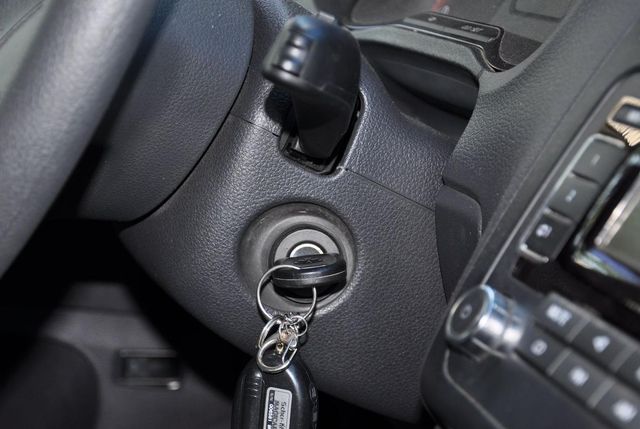

• поворачиваем ключ в замке зажигания в положение  зажигание включено.
• при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с автоматической (+вариатор и робот) коробкой передач:

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
• открываем капот и готовим отвертку (возможно две).
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
• при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Как проверять втягивающее аккумулятором

Для этого демонтируем стартер из автомобиля. Втягивающее реле снимать с него не нужно, проверить аккумулятором можно и так. Для этого понадобится несколько проводов, желательно к «крокодилами». Если таковых нет, можно зачистить концы провода, и сделать кольцо по размерам клемм аккумулятора и силовых болтов.

Втягивающее реле со стороны подключения автомобильной проводки имеет две шпильки с гайками, на одной из них установлена гибкая «коса», которая соединяет его и электродвигатель стартера. Третий контакт, он выглядит в виде штекера типа «папа» – подключение управляющего провода от замка зажигания.

Комплексная проверка втягивающего реле и электродвигателя стартера

На клеммы аккумулятора надеваем три провода – один на «минус», два на «плюс». Один из плюсовых проводов накручиваем на свободный силовой болт, минусовой наматываем на «ухо» крепления стартера к автомобилю – это будет «земля».

Вторым плюсовым проводом касаемся штекера. Можно вместо провода использовать отвертку. Ей замыкаем силовой болт и штекер. В этот момент должно сработать втягивающее, вы услышите характерный щелчок, выскочить бендикс и включиться электродвигатель стартера. Если слышны щелчки и выскакиваем бендикс, а двигатель не крутиться, проверяем его.

Этим же проводом касаемся шпильки, где присоединена «коса». Должен включиться электродвигатель. Если нет, проблемы в двигателе, если включился, неисправен подвижный контакт.

Он должен замыкать два силовых болта, шляпки которого находятся внутри втягивающего реле. Через него протекает большой ток от аккумулятора к электродвигателю стартера. По этой причине на месте контакта болтов и площадки образуются нагар, из-за чего нет надежного соединения, и ток не течет.

Проверка втягивающей обмотки

Если при комплексной проверке втягивающего реле и стартера не было слышно даже щелчков, нужно проверить втягивающую обмотку. Вторым плюсовым проводом касаемся свободного штекера. Должны услышать щелчок и выброс бендикса. Значит втягивающая обмотка в порядке.

Если нет – обрыв внутри обмотки или плохой контакт между болтом и «косой» или нет контакта между щеточным аппаратом и якорем электродвигателя стартера. Ток должен протекать от штекера через обмотку, болт, «косу», щётки и корпус стартера, к которому прикручен минусовой провод. Где-то в этой цепи есть обрыв.

Первый этап

Повторяем предыдущую операцию. Если бендикс выскочил, но не остался на одном места, а сразу вернулся в исходное положение, и постоянно, пока держите плюсовой провод прижатым к штекеру, он выскакивает, и возвращается назад. Тогда неисправна удерживающая обмотка.

Конструкция втягивающего реле такова, что при замыкании подвижной пластины, на выводе втягивающей обмотки появляется «плюс», она обесточивается. В этот момент ток должен протекать через удерживающую обмотку.

Если в ней есть обрыв, то якорь втягивающего реле, под действием возвратной пружины, возвращается в исходное положение, отодвигая подвижную пластину, размыкая контакты силовых болтов. На выводе втягивающей обмотки появляется «минус» и она начинает работать, втягивая якорь внутрь. Процесс повторяется вновь, замыкаются силовые болты за счет подвижной пластины, обесточивается втягивающая обмотка, и якорь вновь возвращается в исходное положение.

Так будет повторяться до тех пор, пока вы удерживаете плюсовой провод прижатым к штекеру. Бендикс будет постоянно «выстреливать» и залазить внутрь, реле всегда будет щелкать.

Второй этап

Если первый этап проверки удерживающей обмотки втягивающего реле прошел успешно, нужно провести второй этап. Это условие обязательное, иначе на автомобиле стартер не сможет провернуть коленвал, хотя щелчки и звук работы электродвигателя будут слышны.

Берем отвертку и в момент фиксации бендикса удерживающей обмоткой в выдвинутом состоянии, надавливаем на него. Пытаемся его вдавить внутрь корпуса стартера. Если он без усилий вдавливается внутрь, значит, не все ветки удерживающей обмотки работают.

Она удерживает якорь прижатым к силовым болтам, но из-за обрыва в некоторых витках, электромагнитной силы недостаточно, чтобы сопротивляться вашим усилиям, прикладываемым отверткой к бендиксу.

Конструкция стартера

Независимо от конкретного исполнения электростартер имеет в составе втягивающее реле. Стартер выполняет одновременно две функции:

1. Стартер выталкивает вперед бендикс и приводную шестерню, позволяя ей сцепиться с зубчатым венцом маховика.
2. Стартер разгружает контакты замка зажигания: ток, потребляемый стартером, велик, а втягивающее реле позволяет управлять стартером с помощью сравнительно малого тока.

Конструкция втягивающего реле

В корпусе втягивающего размещаются две обмотки разной мощности, втягивающие (откуда и название) в себя сердечник. На сердечнике установлена вилка, через рычаг перемещающая бендикс, а в конце хода сердечник замыкает силовые контакты («пятаки»), подающие питание на стартер напрямую от аккумулятора. Две обмотки используются для снижения потребления тока: чтобы втянуть сердечник, необходимо большее усилие, чем для его удержания на месте. Как только сердечник втягивающего реле замыкает «пятаки», втягивающая обмотка оказывается зашунтированной, и работает только удерживающая обмотка.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

• втягивающую
• удерживающую

Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:

• контактная группа замка зажигания
• защитное реле
• втягивающее реле
• щеточный узел электродвигателя

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

Самостоятельный ремонт стартера

Устранить незначительные поломки, а также заменить отдельные его элементы, можно своими руками.

1. Демонтаж детали. Обесточить стартер, отсоединив его от аккумулятора:

• Снять картер. Сверху (из моторного отделения), выкрутить гайку, держащую стартер
• Отсоединить контакт реле, выкрутить гайку и снять провод и само реле
• Вытащить стартер, открутив нижнюю гайку
• Новую /отремонтированную деталь монтируют обратным путем.

1. Нужно извлечь якорь
2. Снять крышки, предварительно открутив гайки;
3. Вынуть шестерню. Не потеряйте шайбу на валу;
4. Если у вас подозрения на поломку шестеренок редуктора, то демонтируйте их, замените новыми и снова закрепите;
5. Проверьте опору уплотнителя. Деталь сделана из пластмассы, поэтому подвержена механическим повреждениям. При необходимости замените новой. Не забудьте сменить резиновую прокладку;
6. Аккуратно вынув обручи, снять привод;
7. Разъединить части рычага. Снять опору вала. Здесь может быть искорежено уплотнительное кольцо. Даже, просто, в профилактических целях замените новым;
8. Демонтируйте щетки с держателями и фиксирующими деталями. Изношенные и искривленные элементы замените;
9. Осмотрите якорь и коллектор. Отшлифуйте наждачной бумагой все компоненты. Однако если есть выбоины и вмятины, то поставьте новый. Заново запаяйте пины, проверьте обмотку индикатором. Если она перегорела, требуется общая замена;
10. Протестируйте движение привода по валовым шлицам и сам привод. Деформированные и протертые детали нужно сменить;
11. Прочистите вал наждачкой. При сильной деформации – заменить;
12. Мультиметром протестируйте реле. В случае поломки, поставьте новую деталь;
13. Теперь нужно собрать стартер обратно, предварительно смазав необходимые части моторным маслом. Проделайте все манипуляции по демонтажу, но в обратном порядке;
14. Закрепите его на законном месте. Ремонт успешно проведен!

Новый стартер стоит недешево. Когда не щелкает реле, перед тем, как решиться на замену стартера, проведите всестороннюю диагностику авто. Это поможет выявить поломку конкретной составляющей конструкции стартера, чтобы ограничится только его сменой. Это значительно удешевит ремонт стартера.

Стартер щёлкает, но не крутит? Каковы причины

Причины и пути решения проблем, проявляющихся в виде холостых щелчков стартераОдной из причин неправильной работы стартёра является неплотный контакт клемм. По словам большинства автовладельцев такая ситуация достаточно банальна. В процессе эксплуатации возникают моменты, когда под физическим воздействием контакты стартера утрачивают возможность к плотному прилеганию и, соответственно, к обеспечению бесперебойной передачи электрического сигнала в нужном направлении.

Второй причиной является недостаточный заряд аккумулятора. Очевидно, что в силу обозначившейся ситуации стоит проверить величину зарядного тока.

Также можно отметить некачественную массу кузова с двигателем. В таком случае, если стартёр щёлкает, но не крутит, то стоит протянуть ещё один провод, продублировав тем самым основной.

Отметим, что все только что перечисленные моменты проявляются в виде учащённых щелчков тягового реле стартёра. В том же случае, если один, но достаточно мощный щелчок, то, скорей всего, подгорели контакты в тяговом реле стартёра. При иных вариантах вполне можно допустить, что налицо недостаточная масса двигателя, нет надёжного крепления тягового реле к стартёру, наконец, неисправен сам стартёр.

В том случае, если стартёр щёлкает, но не крутит из-за собственной поломки, то, опять же, возможно несколько причин для данного происшествия:

• замыкается обмотка якоря;
• поломка или деформация вилки в бендексном приводе;
• наличие побитых зубьев бендекса и его всецелая неисправность;
• обрыв или замыкание в одной из обмоток стартера;
• предельная изношенность щёток стартера;
• предельная изношенность втулок стартера.

Сильно разряжен аккумулятор

Мы уже упоминали, что это самый банальный и распространённый случай. И чтобы понять, почему так происходит, давайте разберемся, как функционирует автомобильный стартер. Как только мы проворачиваем ключ в ЗЗ, посредством замыкания контактов питающее напряжение подаётся к контактной группе втягивающего реле, электромагнитная компонента тока приводит в движение якорь стартера. Он в свою очередь замыкает цепь между стартерным моторчиком и аккумулятором и одновременно сдвигает шестерню бендикса, устанавливая зацепление вала стартера с маховиком коленвала.

Когда батарея сильно разряжена, её заряда может быть достаточно для передвижения сердечника якоря, но о проворачивании коленвала речь уже не идёт. Если стартер щёлкает, но не крутит, это и означает, что шестерня бендикса состыковывается с коленвалом с характерным звуком, но на большее заряда аккумулятора не хватает. Но здесь имеется один нюанс: поскольку напряжение, выдаваемое АКБ, слишком мало, электромагнит не может удержать сердечник, и он возвращается в исходное положение (воздействие пружины оказывается сильнее электромагнитного). За короткий период времени заряд немного восстанавливается и снова приводит в движение сердечник – такой цикл может повторяться несколько раз.

Что делать, когда стартер при включении ЗЗ не крутит, а просто щёлкает? Первым делом убедитесь, что виновата именно батарея: при включенном зажигании попробуйте включить несколько потребителей одновременно и нажать на клаксон. При севшем АКБ сигнала вы не услышите или он будет далёк от нормального (хрипящий, затухающий, искажённый звук).

Отказ реле стартера

При отказе реле проявляется в виде тихого щелчка после поворота ключа. Завести автомобиль в этом случае можно с помощью отвертки:

Автомобиль с МККП:

• ставим на стояночный тормоз;
• включаем нейтральную передачу;
• открываем капот и готовим плоскую отвертку;
• поворачиваем ключ в замке зажигания в положение  зажигание включено;
• при помощи отвертки замыкаем два контакта на втягивающем реле;
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с АККП (+вариатор и робот):

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора);
• открываем капот и готовим отвертку (возможно потребуется две);
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (P);
• при помощи отвертки замыкаем два контакта на втягивающем реле;
• после запуска двигателя убираем отвертку и едем до места ремонта.

Сильно разряжен аккумулятор

Мы уже упоминали, что это самый банальный и распространённый случай. И чтобы понять, почему так происходит, давайте разберемся, как функционирует автомобильный стартер. Как только мы проворачиваем ключ в ЗЗ, посредством замыкания контактов питающее напряжение подаётся к контактной группе втягивающего реле, электромагнитная компонента тока приводит в движение якорь стартера. Он в свою очередь замыкает цепь между стартерным моторчиком и аккумулятором и одновременно сдвигает шестерню бендикса, устанавливая зацепление вала стартера с маховиком коленвала.

Когда батарея сильно разряжена, её заряда может быть достаточно для передвижения сердечника якоря, но о проворачивании коленвала речь уже не идёт. Если стартер щёлкает, но не крутит, это и означает, что шестерня бендикса состыковывается с коленвалом с характерным звуком, но на большее заряда аккумулятора не хватает. Но здесь имеется один нюанс: поскольку напряжение, выдаваемое АКБ, слишком мало, электромагнит не может удержать сердечник, и он возвращается в исходное положение (воздействие пружины оказывается сильнее электромагнитного). За короткий период времени заряд немного восстанавливается и снова приводит в движение сердечник – такой цикл может повторяться несколько раз.

Что делать, когда стартер при включении ЗЗ не крутит, а просто щёлкает? Первым делом убедитесь, что виновата именно батарея: при включенном зажигании попробуйте включить несколько потребителей одновременно и нажать на клаксон. При севшем АКБ сигнала вы не услышите или он будет далёк от нормального (хрипящий, затухающий, искажённый звук).

Как устроен стартер?

Конструкция устройства определяется как электродвигатель четырехполюсный. На разных моделях автомобилей стоят стартеры с двигателями разных мощностей. Классическая сборка стартера состоит из следующих элементов:

• Корпус, который, по сути, и является электрическим двигателем. В ней размещено электромагнитные сердечники, в обмотке из медной проволоки.
• Стальной якорь, к которому крепятся сердечники и пластины коллектора.
• Стартерное реле втягивания, обеспечивающее питание устройства от зажигания. С помощью подвижных перемычек и электрических контактов, он также, обеспечивает выталкивание бендикса.
• Обгонная муфта или бендикс. Посредством шестерни цепляния, передает момент кручения маховику.
• Щетки с их держателями, которые проводят напряжение на пластины коллектора, повышая мощность стартера.

Схемы сборок стартеров различных моделей, незначительно, могут отличаться от классической модели. В основном различия бывают в, разъединяющих шестерню, способах. На автомобилях с АКПП стартеры имеют дополнительные катушки, для препятствования самопроизвольного запуска двигателя.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

Основные причины

Если интересует, почему не крутит стартер, то надо знать, что причины могут быть в следующем:

• Возможно проблема в аккумуляторной батарее, а сам аккумулятор в норме. Часто именно из-за нее долго заводится машина. Вероятно, она просто разряжена или еле заряжена. Иногда бывает так, что у клемм плохие контакты с проводами. В этом случае надо зарядить аккумулятор и попробовать снова запустить мотор, только не стоит долго перенапрягаться в «горячую» погоду, чтобы не было перегрева;
• Если не совсем хорошая масса с мотором, тогда надо воспользоваться другим массовым проводом и снова попробовать запустить мотор.

Когда работа проделана и снова долго заводится машина, то следует более внимательно осмотреть машину

Если стартер не крутит, но щелчок издается отчетливо, то тогда нужно обратить внимание на массу двигателя и проверить, как закреплено к корпусу стартера тяговое реле. Причиной могут служить плохие или перегоревшие контакты

Такое иногда случается на стартере автомобиля Калина. Если все нормально, то скорей всего имеется неисправность самого механизма и тогда уже придется полностью разбирать стартер или менять.

Бендикс

Бендикс

Этот элемент можно назвать усовершенствованным узлом зацепления с маховиком, который начинает раскручиваться, после поворота ключа. Когда двигатель запускается шестерня уходит. Помимо этого, бендикс отвечает и за втягивающее реле.

Если проблема наблюдается в этом узле, то одновременно с включением мотора будет слышен сильный хруст. В этом случае разбираем стартер (если есть такая возможность) и проверяем бендикс:

• Крутим шестерню пальцами по часовой стрелке. Если бендикс исправен, то она должна чуть подпружинивать и довольно тяжело вращаться.
• Крутим в обратном направлении (против часовой стрелки). В этом случае шестерня не должна поддаваться даже при серьезном усилии. Если она крутится, то бендикс неисправен.

Можно ли отремонтировать втягивающее реле?

На старых модификациях стартеров, это было возможно. После появления щелчков, просто снимаем реле, и разбираем его.

Внутри есть контактная площадка, обычно это пластина и два контакта. Между ними могут образовываться окислы, а также пластиковая пленка от долго запуска. Нам нужно эту часть зачистить и работоспособность восстановится.

Посмотрите полезное видео.

ОДНАКО. Новые модификации реле НЕРАЗБОРНЫЕ. Их нельзя так просто разобрать (без разрушения корпуса) и почистить. Зачастую нужна замена. ДА и выходят они из строя раз в 120 – 150 000 км пробега (а может быть и реже) и заменить их не так дорого стоит.

Основные причины почему щелкает реле, а стартер не крутит

Если мотор не заводиться, но сама система запуска откликается на поворот ключа, то не все так плохо, как кажется. К основным причинам поломки относится следующее:

• аккумулятор разряжен;
• отсутствие контакта или причина в электропроводке;
• не работает замок зажигания;
• не работает стартер;
• не работает втягивающее реле на стартер ВАЗ 2107.

Для решения проблемы необходимо знать порядок работ. Так как аккумулятор является основным источником питания авто, тогда в большинстве случаев именно его разрядка является проблемой. Попробуйте зарядить батарею или поставить другую.

Поломка стартера куда сложнее, так как его необходимо демонтировать, что сделать не так быстро и просто. Как только стартер был демонтирован, можно начинать поиск причины его неисправности.

Первоначально нужно выполнить диагностику для чего потребуется рабочий аккумулятор. К корпусу изделия подключается масса, а плюсовая клемма к шпильке стартера. Если узел начал работать, тогда наверняка проблема во втягивающем реле. Если стартер не заработал, тогда поломка, как правило, кроется внутри, поэтому узел нуждается в разборке.

Щетки и реле находятся в постоянном рабочем состоянии, поэтому ясно, что рано или поздно они износятся. Они периодически нуждаются в замене, так как в один прекрасный момент ваш автомобиль откажется заводиться.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.
