Как поменять подушки двигателя на ВАЗ 2110: что нужно знать

Устройство и назначение опор двигателя «десятки»

За многие годы накопился огромный практический опыт по теме, как поменять подушки двигателя ВАЗ 2110 и видео процессов ремонта тоже можно найти в количестве

Однако мало кто уделяет внимание особенностям детали. И, нужно сказать, напрасно, потому что такие знания помогут точно определить источник вибраций и приобрести нужную запчасть для ремонта

Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля. Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки.

Восьмиклапанные моторы Lada 2110 крепятся к кузову в трех точках: справа, слева и сзади. Боковые опоры через сквозные отверстия соединяют кузов с моторным блоком. Задняя опора крепится двумя болтами к коробке передач, и двумя гайками к кузову. Значение этой демпферной детали весьма существенно – она предотвращает продольные колебания ДВС при торможении и разгоне.

Замена

Мы уже отмечали, что опор на ВАЗ 2114 в общей сложности три. Но не редко автовладельцы решают установить четвертую — дополнительную подушку. Она служит для соединения картера и поперечены передней подвески. За счет этого снижается износ и вибрации, повышается уровень комфорта. Но учтите, при такой доработке придется искать новое место для модуля зажигания.

Теперь поговорим более детально про три штатные подушки. Замена каждой из них выполняется в определенной последовательности и по соответствующему алгоритму.

Передняя

Чтобы поменять переднюю подушку движка, следуйте инструкции.

1. Загоните автомобиль на яму с ровной площадкой. Застопорите колеса, включите ручник, поставьте коробку в режим первой передачи. Это гарантия того, что машина не скатится неожиданно для вас.
2. Демонтируйте защиту картера и освободите себе доступ к передней подушке.
3. Если машина служит далеко не первый год, а к опорам вы не подбирались давно, тогда обязательно обработайте все крепежные элементы с помощью WD40 или другого эффективного «борца» против ржавчины.
4. С помощью домкрата необходимо немного приподнять силовой агрегат. При этом обязательно используйте брус из дерева в качестве прокладки, чтобы не повредить мотор. Следите за радиатором и вентилятором, поднимая движок. Они не должны сломаться, иначе серьезных расходов вам не избежать.
5. На поперечине кузова располагается довольно длинный болт. Он крепит опору и кронштейн. Его нужно открутить.
6. Теперь откручиваются болты, которые соединяют блок мотора и подушку.
7. Остается извлечь поврежденный элемент и заменить его на новый.
8. Сборка выполняется строго в обратной последовательности.

Подушечка двигателя

Левая

Здесь вам помимо стандартного набора инструментов потребуется еще трос.

1. С помощью троса подцепите КПП и поставьте под нее домкрат.
2. При наличии на вашем авто большого статора (устройство старого образца), без его демонтажа не обойтись.
3. Теперь демонтируем болт, который соединяет кронштейн и опору.
4. Извлеките изношенную подушку.
5. Поставьте новый элемент на место, выполните обратную сборку.
6. Перед тем как прочно закручивать все крепежи, убедитесь, что все оказалось ровно на своих местах.

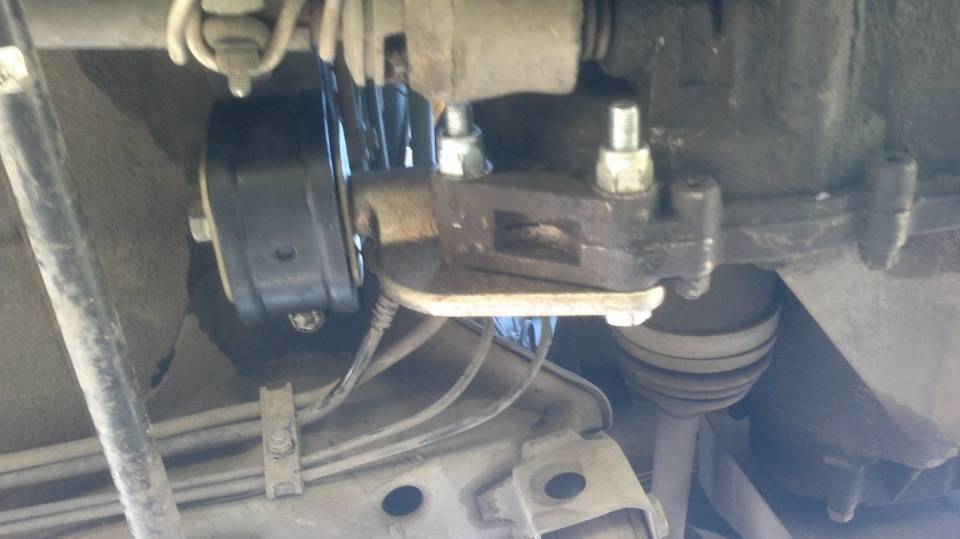

Путь к левой подушке

[media=[media=https://www.youtube.com/watch?v=1oi01yYHkco]

Задняя

Здесь также пригодится трос. Как именно выполнить замену? Достаточно просто.

1. По аналогии с левой опорой, подцепите КПП и подставьте под нее ваш домкрат.
2. Ослабьте немного крепежи, которые фиксируют коробку передач и заднюю опору.
3. Ослабьте хват двух гаек на кузове, которые удерживают резиновую опору.
4. Немного поднимите домкратом КПП и открутите обе гайки.
5. От самой коробки откручиваются болты, которые удерживают подушку.
6. Демонтируйте поврежденный элемент, установите новую опору и выполните сборку в обратной последовательности.
7. Если на крепежах имеется ржавчина, рекомендуем очистить ее или заменить болты на аналогичные новые.

Поменять данные элементы не сложно, но все же советуем предварительно проконсультироваться со специалистами, посмотреть обучающие видео инструкции. Это позволит увереннее взяться за работу своими руками и сэкономить внушительную сумму денег на услугах автосервиса.

Чтобы новые элементы двигателя и КПП служили долго и надежно, рекомендуем не экономить на их приобретении. Купите сразу качественные изделия, которые прослужат вам далеко не один год.

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
2. Снимите защиту двигателя.
3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
8. Кронштейн снимается, извлекается подушка и меняется на новую.
9. Далее сборку выполняйте в обратной последовательности.
10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
15. Снимите заднюю опору.
16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

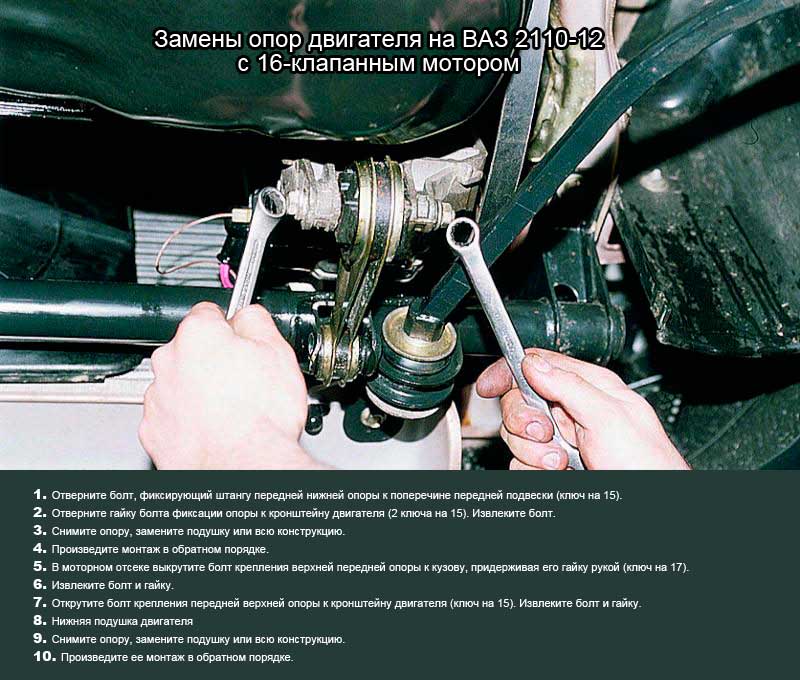

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

• Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
• Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
• Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
• Выполните обратную сборку;
• В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
• Достаньте болт вместе с гайкой;
• Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
• Опору теперь можно снять, заменить подушку или весь узел;
• Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

• Периодическая проверка затяжки болтов;
• Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
• Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Причины выхода из строя

Среди всех причин выхода из строя опор двигателя, можно выделить самые основные:

• Отработанный ресурс опор двигателя, ввиду механического воздействия.
• Износ резиновых элементов ввиду постоянных перепадов температур окружающей среды.

Перед тем как идти в магазин, вы должны определить с тем, стоит менять только подушки или всю опору в сборе. В зависимости от состояния металлических опор, отсутствия на ней повреждений, можно произвести замену лишь её прорезиненной составляющей.

• Цена комплекта подушек для 16-ти клапанной ВАЗ-2112, составляет порядка 1500 рублей, а опор в сборе 3000 рублей.
• Работы по замене подушек в автосервисах варьируются в пределах 500 рублей за 1 штуку, однако мы считаем, что это лишняя трата денег, и предлагаем вам провести эти работы самостоятельно, благо никаких специальных навыков для этого не требуется.

Источник

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

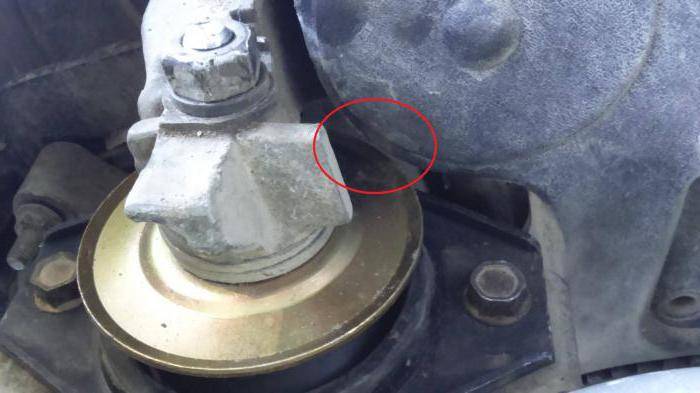

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

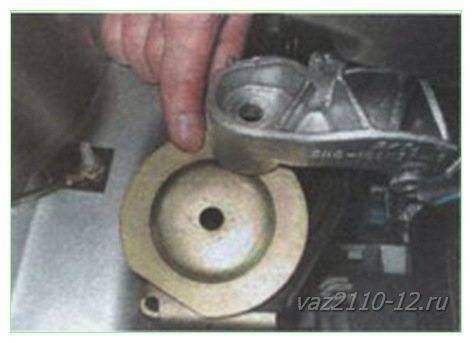

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

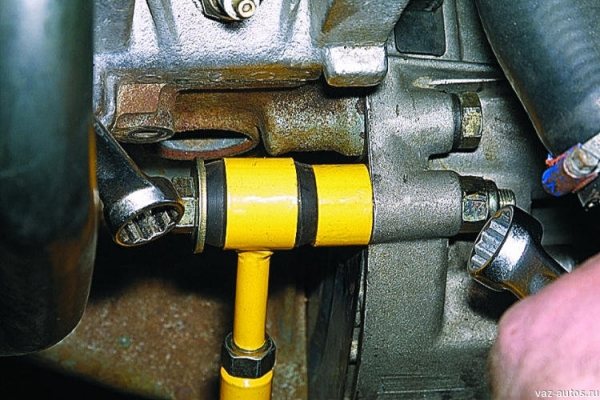

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Подготовка к проведению ремонта

Перед началом нужно выполнить несколько действий:

1. Установить автомобиль на ровной площадке.
2. Под задними колесами установить противооткатные башмаки.
3. Открыть капот и отключить аккумуляторную батарею.
4. Установить под двигатель домкрат. Желательно использовать гидравлический, с ним работать удобнее. Обязательно между домкратом и двигателем устанавливайте брусок для смягчения.

Также вам понадобится такой инструмент:

1. Домкрат гидравлического типа.
2. Трещотка.
3. Головки на «17», «19», «15» и «13».
4. Накидные и рожковые ключи.
5. Плоскогубцы.
6. Проникающая смазка типа WD-40.

Заблаговременно обработайте все соединения проникающей смазкой, это позволит выполнить быстрее все работы. Обязательно при установке используйте новые болты и гайки. На резьбе гаек должна быть пластиковая вставка.

Производители и цены

Теперь вы знаете, как менять подушки, и вам нужно говорить о стоимости продуктов. Самыми популярными производителями в России являются Балаково и Тольятти. Вам решать, какую часть выбрать. Для качества они не сильно отличаются друг от друга. Цены у них примерно одинаковые:

1. Боковая подушка двигателя (в народе ее называется «гитарой» для подобия). стоимость 480-600 рублей, в зависимости от продавца.
2. Задняя подушка, прикрепленная к коробке передач (без кронштейна). 350 рублей.
3. Для двигателей с 16 клапанами опора составляет около 450-500 рублей.

Комплект будет стоить вам 1500-1800 рублей. Но это значительно улучшит комфорт езды, уровень внешнего шума уменьшится, так как новая резина установлена ​​в опорах. Обычно в магазинах выбор небольшой. Поэтому перед удалением двигателя убедитесь, что все подушки находятся в нормальном состоянии. Если нет, замените.

Пошаговый процесс замены

В зависимости от того, какая опора вышла из строя проводим её замену.

Правая подушка

Для того, чтобы открутить опору двигателя с правой стороны, проделываем следующий порядок работ:

1. Демонтируем верхнюю гайку на подушке.
2. Затем два болта, которые крепят её к кронштейну.
3. Далее под аркой колеса, демонтируем болты, фиксирующие их к лонжерону.

4. Снимаем старый элемент и устанавливаем новый в обратном порядке снятию.

Левая подушка

1. Как в случае и с правой подушкой, демонтируем верхнюю гайку.
2. Затем откручиваем два болта по бокам и снимаем подушку.
3. Убираем нижнюю шайбу со шпильки.
4. Устанавливаем новую подушку в обратной последовательности.

Нижняя передняя подушка

1. При помощи ключа, по очереди откручиваем два болта.
2. Последовательность не имеет значения. Проводите демонтаж в зависимости от удобства.
3. Демонтируем старую подушку и устанавливаем новую.
4. Если во время монтажа контрольные отверстия не совпадают, необходимо слегка поднять двигатель. Для этого можно использовать домкрат.

Верхняя передняя подушка

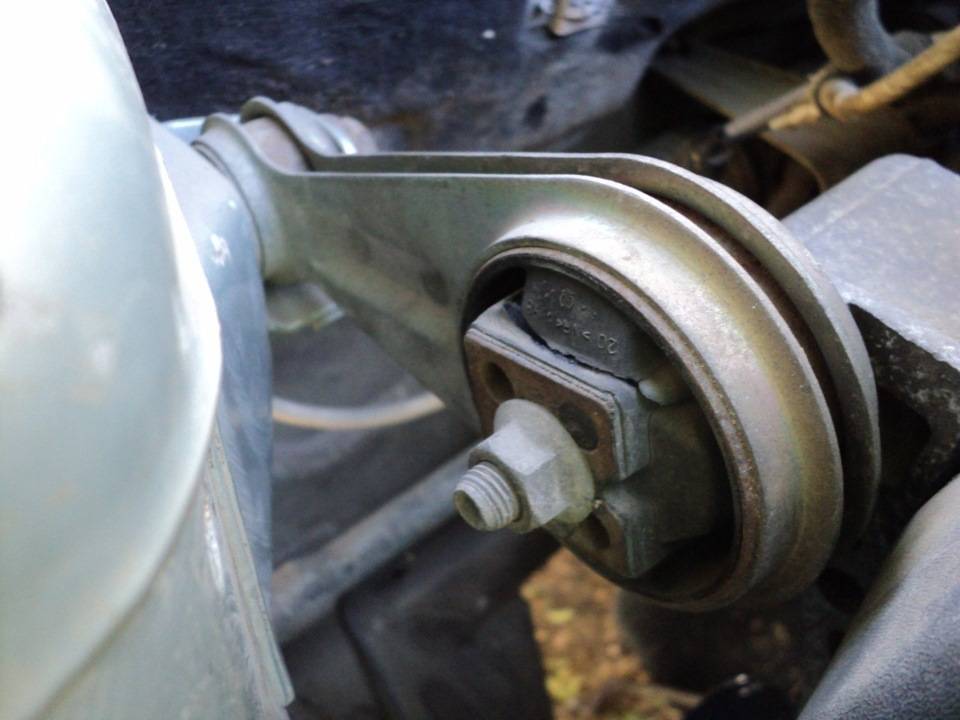

Так выглядит новая верхняя подушка двигателя

1. Воспользовавшись ключом на «17» откручиваем болт фиксирующий опору к кузову.

2. Далее, демонтируем болт от двигателя и снимаем его.

3. Вынимаем саму подушку, а замену новой производим в обратном порядке.

Неисправности

Понять, что подушки двигателя вышли из строя, можно по увеличению вибраций, исходящих от мотора на кузов. Когда он функционирует в стабильном режиме, и кузов начинает вибрировать и дребезжать, передавая всё на педали, панель приборов и руль, можете быть уверены в неисправности подушек двигателя.

https://youtube.com/watch?v=5SI425NA85g

Проверка работоспособности

В первую очередь, на запущенном двигателе осмотрите состояние подушек:

• На наличие трещин.
• На сохранение упругости.
• На наличие люфта в соединениях.

Если подобных причин на какой-то подушке не наблюдается, значит и замена ей не требуется. А если они были обнаружены, то тянуть с заменой не стоит, так как постоянная вибрация способна не только существенно снизить комфорт передвижения на автомобиле, но и привести к негативным последствиям в работе мотора и коробки переключения передач.

Особенности замены

Если вибрация от двигателя сильно ощущается, значит нужно менять подушку. Некоторые автовладельцы пренебрегают этой процедурой, считая, что вибрацию можно потерпеть, а машина от этого не станет хуже ездить. Это в корне неверная позиция, так как постоянная вибрация приведёт к разрушению навесных элементов двигателя, а также к поломке коробки передач.

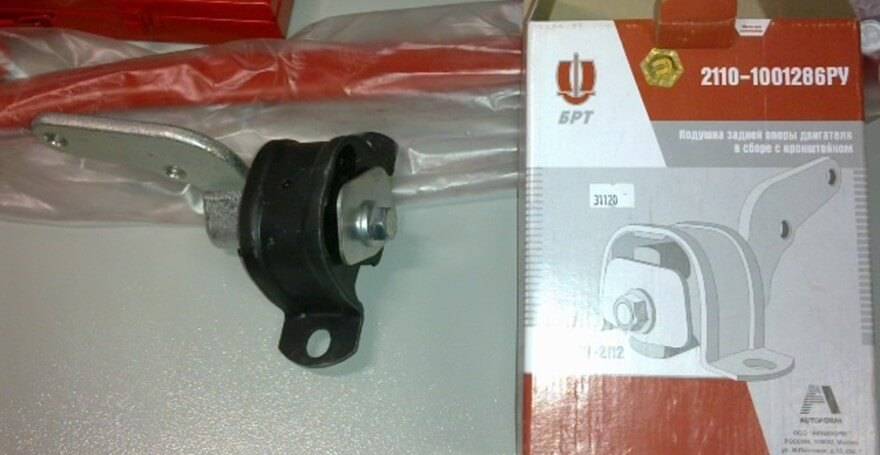

Задняя опора в сборе. Задняя опора в разобранном виде. Подушка задней опоры.

При замене подушек двигателя можно обратиться на СТО, но это будет стоить приличную сумму. Для тех, кто хочет сэкономить средства, рекомендуется производить замену подушек двигателя самостоятельно.

Проверка работоспособности подушек двигателя

Опоры двигателя не должны иметь видимых повреждений.

Перед тем как приступить к работам по замене подушек двигателя, нужно убедиться, что именно они стали причиной вибрации двигателя. Для этого нужно провести следующие действия:

1. Автомобиль нужно установить на специальные подпорки.
2. Установить под поддон картера домкрат. Чтобы не пробить поддон картера, нужно подложить доску или брус на площадку домкрата.
3. Далее нужно поднимать двигатель вверх. Подъём нужно продолжать до тех пор, пока подушки полностью не освободятся от веса двигателя.
4. Чтобы избежать травм, нужно поставить рядом с домкратом ещё одну подпорку. Это удержит двигатель, если домкрат сорвётся.
5. Далее нужно проверить состояние подушек двигателя. Проверяется как металлическая основа подушки, так и состояние резины.
6. Если всё визуально в порядке, нужно проверить, имеется ли люфт между рамой и пластинами.

Если повезёт, то ремонт может ограничиться подтяжкой крепёжных гаек. В более сложных случаях понадобится замена подушек, так как они не реставрируются.

Подбор подушек двигателя

Подушка боковой опоры. Опора в комплекте. Клеймо.

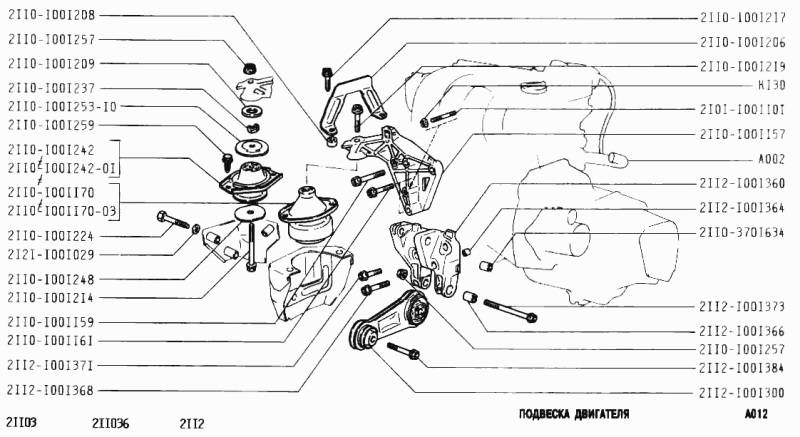

Покупка новых подушек двигателя для восьмиклапанного двигателя ВАЗ-2110 не представляет ничего сложного. Любой автомагазин предоставит вам каталог, по которому можно найти как оригинальные детали, так и их аналоги. Вот список оригинальных подушек для двигателя на 8 клапанов:

1. Правая боковая подушка имеет артикул 21100-1001204-82.
2. Левая боковая подушка — 21100-1001240-82.
3. Задняя подушка — 21100-0-1001280-82.

Появление звука, люфта и скрипа

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один — замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Примечание: Если в автомобиле слышен звук, которого раньше не было, при первой же возможности необходимо заехать в службу технического обслуживания или в собственный гараж для установления причины дефекта. Так как если сразу не выявить дефект, то экономические расходы будут в разы выше. Поскольку лучший способ борьбы — это в первую очередь профилактика.

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.

Восьмиклапанный продольно расположенный двигатель ВАЗ-2106, 2103 и его модификации

Демонтаж подушки начинают с откручивания верхней гайки ее крепления. Для этого используют головку «на 17». Далее этой же головкой, через специальное технологическое отверстие выкручивают нижнюю гайку.

После того, как гайки будут демонтированы, автомобиль следует опустить на землю, а силовой агрегат слегка приподнять с помощью домкрата. Это позволит извлечь поврежденную опору из посадочного места и поменять ее на новую.

Сборку производят в обратной последовательности. Перед закручиванием гаек следует снять картер с домкрата, позволив ему опуститься в необходимое положение.

Стоит заметить, что замена опоры «классического» двигателя может производиться не только при ее неисправности, но и с целью улучшения характеристик автомобиля. Для этого штатные подушки меняют на аналогичные элементы от ВАЗ-2121 «Нива».

Опоры от внедорожника являются более жесткими, имеют повышенный запас прочности и обеспечивают качественное соединение силового агрегата с кузовом. Недостатком подобного тюнинга является усиление вибрации кузова из-за его более жесткой связи с мотором.

Замена подушки двигателя ВАЗ 2110 своими руками

Итак, определившись с тем, что замена подушек двигателя неизбежна (причем как одной, так и нескольких, например, замена задней подушки двигателя), необходимо подготовить автомобиль и инструменты для проведения ремонтных работ (загнать машину на яму или на подъемник, иметь под рукой набор ключей, домкраты и т.д.).

В случае с 8-и клапанных двигателем:

• Сначала ключом на 13 откручивается болт натяжителя ремня генератора, ремень снимается;
• Под двигатель ставится домкрат, на верхнюю часть домкрата кладется деревянный брус или толстая доска;
• Далее двигатель домкратом приподнимается так, чтобы разгрузить опору;
• После ключом на 15 откручивается центральная гайка крепления правой подушки;
• Затем ключом на 13 откручивают болты, крепящие подушку к кронштейну
• Далее снизу в области правой арки ключом на 17 нужно открутить 3 болта (кронштейн прикреплен к лонжерону);
• Теперь кронштейн можно снять и заменить подушку двигателя, закрутив после установки обратно все болты.
• По окончании домкрат внизу передвигается под коробку, поле чего приподнимается КПП;
• Теперь ключом на 15 откручивается центральная гайка крепления подушки слева;
• После можно откручивать 2 болта крепления опоры ключом на 13, сама опора снимается;
• Дальше выполняется установка новой опоры и осуществляется обратная сборка;
• Завершив этап, нужно спуститься под авто, далее откручиваются пару гаек на 17 (крепят подушку к кузову);
• После этого выкручивают еще две гайки, крепящие элемент к коробке передач и снимается задняя опора;
• Остается только ключом на 19 выкрутить гайку, которая крепит подушку к кронштейну, после чего снять старую подушку и поставить новый элемент;
• Завершает процесс обратная сборка, на этом замена подушек двигателя ВАЗ 2110 может считаться выполненной;

Еще добавим, что для двигателей ВАЗ 16-клапанов как процесс снятия, так и сама замена боковых подушек ничем не отличается от процесса, рассмотренного выше. Что касается замены передней нижней подушки, работать нужно снизу.

Сначала ключом на 15 откручивают болт, которым крепится штанга передней нижней опоры к поперечине передней подвески автомобиля. После откручивается гайка болта, которым опора прикреплена к кронштейну двигателя, сам болт вынимается.

Для откручивания болта потребуются два ключа на 15. Теперь опору можно снять, поменять только подушку или вес элемент целиком. Теперь моно переходить к обратной сборке.

Завершает общий процесс по замене подушек выкручивание крепежного болта верхней передней опоры к кузову ключом на 17. Гайку болта можно придержать рукой.

Затем болт с гайкой извлекаются, после чего ключом на 15 выкручивают болт крепления передней верхней опоры к кронштейну силового агрегата (болт и гайка также вынимаются). Далее опора снимается, меняется подушка или весь элемент в сборе, производится обратная сборка.

Как видно, опора двигателя ВАЗ 2110 16 клапанов меняется практически точно так же, как и на 8-и клапанном ДВС. Единственное отличие, что самих опор больше, а также заднюю опору меняют снизу (в области днища). При этом особых сложностей при правильном подходе все равно не возникает, поменять подушки на данном типе ДВС вполне возможно своими руками в условиях обычного гаража.

Поставив новые подушки двигателя ВАЗ (подушки двигателя 2110, 2112 и других похожих моделей), следует завести двигатель для проверки. Если подушки или опоры качественные, а сама замена выполнена правильно, в норме вибрации практически отсутствуют.

Шестнадцатиклапанный поперечно расположенный агрегат ВАЗ-2112

После снятия старой детали положение силового агрегата может немного измениться. При этом отверстия под болты на опоре и в местах ее крепления перестанут совпадать. Следует еще немного поднять или опустить мотор, таким способом добившись четкого совмещения отверстий.

Аналогичным образом производится замена верхней опоры, расположенной около правого «стакана». Если после откручивания фиксирующих гаек сдвинуть и снять элемент не удается, необходимо приподнять «движок» еще на 1-2 см, что позволит снять с опоры имеющуюся нагрузку. Новую подушку устанавливают в обратной последовательности. Для облегчения монтажа допустимо обработать посадочные места смазкой типа «WD-40».

Замена подушки кулис собственными руками

Начинаем:

• автомобиль ставим на эстакаду;
• заходим в салон;
• снимаем чехол и пластиковую ручку сверху;
• специальными плоскогубцами (утконосом) вынимаем стопорное кольцо;
• залезаем под автомобиль;
• подушку кулисы держат четыре гайки, которые нужно открутить.

Примечание. Стоит отметить, что стандартное кольцо вынимается очень легко, ведь на ней имеются специальные ушки. Если куплен новый импортный комплект подушки кулисы, то там имеется другое стопорное кольцо без ушек, но его лучше не ставить, а пользоваться старым.

После замены дефекты опоры кулисы в большинстве случаев не определяются.Сборка осуществляется строго в обратном последовательности: ставится опора, которая фиксируются гайками. Закрепить выше перечисленный теоретические аспекты замены подушки кулисы, необходимо с помощью фото и видео материалов. Инструкция,как выполнить замену своими руками, будет максимально эффективной, если иметь некоторое визуальное подкрепление. В большинстве случаев, цена вопроса невелика, но всё зависит непосредственно и от качества самой детали. Так же на нашем ресурсе Вы можете узнать о замене короткоходной кулисы.
