Признаки неисправности ШРУСов: как проверить ШРУС внутренний и наружный

Основные причины и признаки отказов

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

1. Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
2. Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
3. Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
4. Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
5. Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
6. Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

К сведению!

Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

1. Хрустящие (щёлкающие) звуки во время движения в повороте.
2. Зазоры между деталями шарниров.
3. Шум при начале движения или резком ускорении.
4. Рывки при разгоне.

Причины и признаки неисправности внутренних ШРУСов

Несмотря на распространенное мнение о долговечности ШРУСов, вызванное использованием для их изготовления исключительно высокопрочных материалов, столкнуться с необходимостью замены переднего внутреннего ШРУСа можно и при небольшом пробеге авто.

Основными причинами преждевременного износа и замены переднего внутреннего ШРУСа являются:

• нарушение целостности пыльника, пропускающего внутрь воду и грязь;
• установка некачественных или поддельных передних ШРУСов;
• недостаток смазки в переднем шарнире;
• поездки на большой скорости по плохим дорогам.

О том, что необходима замена переднего внутреннего ШРУСа, можно судить по характерному хрусту, издаваемому перемещающимися по канавкам шариками. Хруст усиливается при повороте руля, во время набора скорости и при езде по бездорожью. Впрочем, об износе переднего шарнира можно судить и по другим признакам.

Во-первых, о необходимости его замены будут свидетельствовать рывки при наборе скорости и старте с места, люфт. Причем менять внутренний передний шарнир при появлении подобных признаков требуется как можно скорее.

Рекомендуемые товары

Поскольку внешний передний шарнир подвергается более значительным нагрузкам и имеет меньшие размеры, он выходит из строя и требует замены чаще, чем внутренний. Проверить его состояние достаточно просто: надо вывернуть руль до упора и немного проехать. При неисправности узла вы услышите характерный хруст.

Проверить, необходима ли замена переднего внутреннего ШРУСа, можно другим способом – хрустеть деталь начинает, когда авто двигается по прямой (особенно, если на пути встретятся неровности).

Подняв на подъемник любой автомобиль ВАЗ, легко увидеть, в каком состоянии находится узел. Или можно поставить авто на первую передачу и нажать педаль газа, вызвав вращение колес. При нахождении автомобиля в подвешенном состоянии происходит искривление переднего шарнира, а потому в случае его износа вы услышите отчетливый хруст. Соответственно, узел нуждается в замене.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

• Манеры вождения;
• Модели машины;
• Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

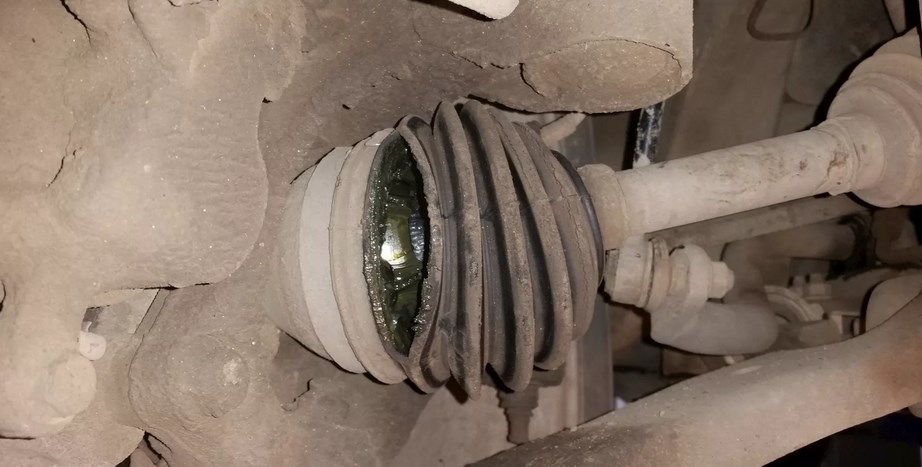

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Причины поломки ШРУСа

На срок службы ШРУСа влияет множество факторов, но основными являются:

• повреждения пыльника;
• езда на высокой скорости по неровной дороге;
• люфты на шаровых опорах;
• неправильная установка;

При повреждениях пыльника, внутрь попадает влага, которая постепенно вымывает смазку. Кроме того, на трущиеся части гранаты попадают пыль, песок, грязь. Все это способствует ускоренному износу ШРУСа. Если вы обнаружили малейшее повреждение пыльника, его следует заменить, и под пыльник не забудьте напихать смазки. Кстати, смазка в данном случае, нужна специальная. Она так и называется ШРУС. Регулярный осмотр нижней части автомобиля и проверка состояния пыльников, позволяют существенно продлить срок жизни гранат.

Что касается езды по неровным дорогам, то убивает она не только ШРУСЫ. Вообще говоря, проще сказать, что в автомобиле от такой езды не страдает. Поэтому, если вы хотите ремонтировать машину, как можно реже, старайтесь ездить, как можно аккуратнее.

Перекосы и другие ошибки при замене ШРУСА так же существенно сокращают срок его жизни. Поэтому, если не уверены что сможете заменить эту деталь самостоятельно, лучше и не пытайтесь. Дешевле будет заплатить за работу специалисту, чем покупать новый ШРУС через несколько тысяч километров пробега. Ну и конечно же, не стоит покупать изделия низкого качества, так как они, хотя и стоят мало, ездят фактически столько же.

Подробнее поговорим о люфтах в шаровых опорах. Возникший в результате износа опоры люфт, негативно будет влиять и на состояние ШРУСа. А если при движении на скорости палец шаровой опоры вырвет из крепления, внутренний ШРУС вообще может быть разбит. Кстати говоря, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они соединяются через ступицу с колесом. Именно от колеса, шарнир равных угловых скоростей получает мощные удары и сотрясения. Да и вода с грязью испод колес быстрее и больше попадают именно на наружные ШРУСЫ. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключением является ситуация, когда вырывает палец шаровой опоры.

Причины и профилактика преждевременного износа

Эксплуатационный ресурс внешней и внутренней «гранаты» зависит от многих факторов. Выйти из строя узел может по разным причинам.

Вот некоторые из них:

• плохое качество изделия, отсутствие достаточного количества смазочных материалов;
• последствия сильного удара в результате столкновения или аварии;
• попадание внутрь конструкции пыли, грязи, песка из-за разорванного пыльника;
• плохое дорожное покрытие;
• неправильная установка;
• агрессивная манера вождения.

Специалисты рекомендуют регулярно контролировать состояние обоих видов шарниров, проверяя целостность резинового пыльника. Для профилактики рекомендуется периодически демонтировать узел, промывать его внутренние части, менять смазку.

Предотвратить преждевременный износ можно, если по неровным дорогам ездить максимально аккуратно, избегая резких разгонов, поворотов с максимально вывернутыми колесами. Наружные шарниры получают от колес все удары, сюда с большей вероятностью может попадать песок, пыль и вода.

Как проверить ступичный подшипник и можно ли ездить, если он гудит
Со временем в результате эксплуатации автомобиля при его движении появляются различные шумы, которые свидетельствуют об износе той или иной детали. Своевременная ее замена решает проблему наилучшим…

Описанные выше симптомы показывают, как определить неисправности. Если возникает потребность заменить ШРУС, то лучше обратиться к специалистам, поскольку неправильная установка значительно сократит срок службы этого элемента.

Хруст на месте: к сожалению, бывает и такое

Но всё вышесказанное применимо, когда автомобиль в движении, а сам хруст слышен исключительно в поворотах. И совсем другое дело, хрустящие звуки отчётливо слышны в покое, когда поворачиваете руль неподвижной машины влево-вправо.

Но, как и при возникновении посторонних шумов в движении, в рулевом управлении, когда крутите его на месте, они слышны, если:

• источником шума становится само рулевое колесо;
• или есть вопросы к состоянию/износу рулевой рейки.

Их также постараемся поподробнее осветить.

Нетипичные и даже курьёзные причины хруста

Для всего этого достаточно осмотра, выявления, что именно неисправно, так как это может быть:

• Искривление штока вала. Сложно поверить, но такой дефект рулевого управления может стать следствием не только фронтального ДТП, но и просто эксплуатации.
• Место сопряжения вала и рейки. Вот только чтобы добраться до этого сочленения, придётся очень сильно постараться.
• Защитный кожух трётся о подвижные детали рулевого управления. Особенно это применимо к недорогим машинам, а также тем, что эксплуатируются давно: часть креплений могло элементарно поломаться/потеряться.
• Даже сползший коврик, задевающий за рулевой вал/его крестовину. Но это абсолютная редкость, исключение из правил.

А чтобы понять, что именно является источником постороннего шума при повороте руля, необходимо разобрать рулевую колонку и найти причину.

Замена переднего внутреннего ШРУСа

Решив выполнить замену переднего внутреннего ШРУСа, запаситесь следующими инструментами и запчастями:

• новым передним ШРУСом, в том числе хомутом и смазкой;
• набором стандартных инструментов (домкратом, монтировкой, плоскогубцами, отвертками, ключами и пр.).

Для замены переднего внутреннего ШРУСа необходимо поставить автомобиль на смотровую яму или подъемник, поскольку шарнир расположен в нижней части авто, и только в этом случае можно получить доступ к узлу. Работы по замене элемента производятся в следующей последовательности:

• автомобиль фиксируется при помощи ручного тормоза и переключения коробки на четвертую передачу;
• под задними колесами размещаются противооткатные клинья;
• после этого демонтируется защитный колпак агрегата и откручивается гайка ступицы;
• затем откручиваются болты, при помощи которых крепится колесо автомобиля;
• колесо, на котором требуется замена переднего внутреннего ШРУСа, вывешивается при помощи домкрата;
• после демонтажа шести болтов шарнир будет держаться за счет фланца;
• откручиваются два болта, при помощи которых крепится нижняя опора кулака;
• руль выкручивается до упора, что приводит к выпадению шарнира;
• производится замена и монтаж нового переднего узла.

Снятие и замену переднего внутреннего ШРУСа можно выполнять отдельно, но можно и одновременно с внешним. Воспользовавшись приведенным выше алгоритмом действий, легко заменить внутренний шарнир. Однако при замене нового трипоидного ШРУСа можно столкнуться с некоторыми сложностями, касающимися установки трехлучевой вилки. Иногда ролики, расположенные на ней, не попадают в направляющие канавки внутри корпуса. Для решения этой проблемы необходимо несколько раз провернуть приводной вал.

Не забудьте о снятой со старого ШРУСа пластиковой заглушке, которую необходимо установить на новый, заполненный смазкой передний внутренний узел. Также может возникнуть необходимость в замене пыльника внутреннего шарнира. Для удобства работайте с конца вала, ближе расположенного к трансмиссии. Снимите внутренний пыльник, стопорящее кольцо, саму деталь. Для замены пыльника переднего шарнира не потребуются значительные усилия или время.

Работа по замене переднего внутреннего ШРУСа занимает порядка 40 минут. Однако новичкам, не имеющим слесарных навыков, проще отправиться в сервис, где опытные специалисты выполнят всю работу за вполне приемлемую стоимость.

И еще одно. При замене шарнира стоит установить и новый пыльник – тем более что это не потребует дополнительных серьезных временных или финансовых затрат.

Как определить поломку на ВАЗ и других авто и понять, что ШРУС надо менять

Выяснить, какой шарнир пришел в негодность и начал хрустеть, можно с помощью универсального метода. Для этого нужно действовать следующим образом:

1. Выровнять колеса авто.
2. Включить ручной тормоз, нейтральную передачу.
3. Поднять домкратом одно из передних ведущих колес.
4. Включить первую передачу, отпустить педаль сцепления и тронуться.
5. На следующем этапе начать медленно нажимать на тормоза. При неисправности внутренней «гранаты» появятся характерные стуки справа или слева. Проблемный внешний шарнир проявится хрустом. Для более точной диагностики во время описанных процедур можно повернуть руль вначале влево, а затем вправо.

Здесь нельзя пренебрегать правилами безопасности

Важно не забывать о ручном тормозе, использовать противооткатный упор. Опускать домкрат можно только после того, как колесо перестанет вращаться

Как проверить внешний ШРУС

Диагностику нужно начинать именно с этих элементов. Здесь можно сосредоточиться на двух основных методах.

Во-первых, на ровной площадке с вывернутым до упора рулем рекомендуется поездить по кругу. Боковые стекла лучше опустить. Это нужно для того, чтобы лучше слышать:

1. Во время поворота налево могут появиться стуки с правой стороны, свидетельствующие о неисправностях.
2. Наоборот, при движении направо хруст и другие звуки могут появиться с противоположной стороны.
3. Кроме того, может проявляться и вибрация руля.

Как проверить внутренний ШРУС

В этом случае определить поломку сложнее, поскольку она не проявляется так явно. При разгоне или во время быстрой езды может появляться гудение или другие шумы на фоне вибраций, дерганий машины.

Если авто едет медленно по неровной дороге с большим количеством выбоин, то при проблемах с внутренним шарниром можно услышать его хруст.

Где стучит? — как по месту стука определить возможную поломку авто
Современный автомобиль является сложной конструкцией, состоящей из множества узлов, агрегатов, деталей. В процессе эксплуатации отдельные части машины изнашиваются. Определенные проблемы проявляется…

Замена и ремонт

При проблемах со шрусом необходимо его отремонтировать. Работа это довольно сложная, поэтому если не уверены в своих способностях, то лучше доверьте работу специалистам. При проведении всех работ следует делать их максимально аккуратно, и в соответствии с инструкцией

Обратите внимание на состояние детали. Если имеется большая выработка, то восстановление шруса нецелесообразно, лучше заменить его в сборе

Работа по приведению детали в порядок производится следующим образом:

Шрус снимается. Будьте аккуратны. Иногда его приходится сбивать

Делать это следует максимально осторожно;
Демонтированный шарнир зажимается в тисках. Деталь проворачивается до упора, извлекаются шарики

Для этого их выбивают с помощью отвертки;
Сепаратор устанавливается вертикально, после чего его поворачивают до положения, когда окна пересекаются с торцом;
Далее извлекают кулак с сепаратором, для этого, повращайте кулак до момента, когда сможете утопить в одном из окон выступ крепления.

Осмотрите все элементы шарнира. На них не должно быть никаких повреждений, должны отсутствовать признаки износа и деформации. Если имеются сомнения в качестве детали, то лучше заменить шрус. Не стоит экономить на своей безопасности.
Сборку следует начинать со смазки деталей
Важно произвести эту работу максимально качественно, от нее зависит срок дальнейшей службы шарнира;
Шарики помещают в шрус попарно, так, как они были расположены до этого;
Поверх них опять накладывается консистентная смазка;
Последним этапом будет установка пыльника. В него также следует положить 50-100 грамм смазки.

Качество восстановления шрусов зависит от правильной установки шариков и наличия смазки. В качестве смазочного материала лучше применить ШРУС-4, но в крайнем случае подойдет и ЛИТОЛ-24. Собственно, основным качеством, которое влияет на продолжительность службы шарнира, является обилие смазочного материала. Так можно значительно сократить уровень износа детали, и соответственно, продлить его работу.

Заключение. Шрусы являются одним из важных элементов в трансмиссии автомобиля. Именно они позволяют оптимально передавать усилие на колеса. Чтобы избежать проблем, желательно знать все признаки неисправности внутреннего шруса. Это знание позволит своевременно выявить неисправность. При выявлении поломки следует в максимально короткие сроки устранить ее. Это увеличит уровень безопасности при управлении автомобилем.

«>

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

• Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
• Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
• Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

• кулачковый;
• трипоидный;
• шариковый;
• карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

• корпус;
• сепаратор;
• шары;
• цапфа со шлицами и резьбой;
• сальник с хомутами;
• пыльники;
• стопорные кольца;
• ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

С какой периодичностью меняют ШРУС?

Регулярность замены шарнира определяется непосредственно владельцем транспортного средства. Менять ШРУС желательно при первом обнаружении любых повреждений на гофрированной резинке. Если данному вопросу не уделить должного внимания, то последствия будут крайне негативными.

Все автомобилисты должны помнить, что если появился нехарактерный шум в работе ШРУСа, необходима незамедлительная поездка на СТО. При этом автослесаря выделяют следующие моменты ремонтных работ:

• Менять пыльник узла необходимо совместно с заменой ШРУСа вне зависимости от состояния резинового элемента. Это поможет значительно продлить срок службы шарнира.
• Проводить замену наружного элемента необходимо только в профессиональном сервисном центре, так как процедура связана с большими трудностями и использованием специального инструмента.
• Заменить внутренний ШРУС намного проще и при владении определёнными навыками автомобилист сможет выполнить ремонт своими силами.

Сегодня выбрать ответственный сервисный центр можно на одном из сайтов в интернете. Всемирная паутина позволяет сравнить цены разных мастерских, хотя они сильно и не отличаются. Поэтому лучше выбирать СТО исходя из собственных предпочтений.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при t о , превышающей 45 о С, и приводят к поломке шарнира через короткое время.
3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Видео на тему

Передний привод у автомобиля — это конструкторское решение предающее авто, прекрасные ходовые качества, которые способны выручать в разных ситуациях. Однако такие прелести имеют и обратную сторону медали. В силу своей сложности конструкции и чувствительности к всякого рода механическим воздействиям, механизм привода полуосей или как их еще называют «шрусы» требуют к себе должного и постоянного внимания. В данной статье будут рассмотрены возможные причины выхода из строя вышеуказанных механизмов, а также признаки по которым можно определить их неисправность.

Несмотря на заверения авто-инженеров, что механизм привода полуосей произведен из высококачественных сталей и имеет очень большой ресурс то это не совсем так. В силу своих конструкционных особенностей и отечественных дорожных условий данный механизм нуждается в уходе

И эта проблема касаемо не только стареньких авто с внушительным пробегом, но даже новые автомобили могут обратить внимание своего хозяина на свои шрусовые механизмы. А причины, которые могут вывести из строя механизм полуосей переднеприводного авто мы и рассмотрим ниже
