Признаки прогара клапанов

Почему возникает прогар клапана?

Причины могут быть самые разные, например, несвоевременная регулировка клапанов. Из-за нарушения тепловых зазоров клапанов на поверхности седел появляется нагар, а также различные производные увеличенного зазора. В моторах, оснащенных гидрокомпенсаторами, регулировка не нужна. Однако, выход из строя одного из гидрокомпенсаторов может привести к прогоревшему клапану.

ИТАК, ПЕРЕЧИСЛИМ ПРИЧИНЫ ПРОГАРА КЛАПАНОВ:

Повышенный износ направляющей втулки или самого стержня;
Чрезмерное зажатие клапанов;
«Бедная» смесь (как правило встречается на авто с ГБО).

На примере автомобиля ВАЗ 2105 с двигателем ВАЗ-2103 на видео вы узнаете о симптомах
и признаках,
по которым можно определить, прогорел или нет клапан, не снимая ГБЦ и без замера компрессии. Данная видео инструкция демонстрирует самый простой способ, которым с уверенностью можно определить прогар клапана
.

Если прогоревший клапан долго не менять, а ездить, то самое безобидное, что можно ожидать — это повышенный расход топлива. Если проблема не будет устранена вовремя, то можно получить прогар седла клапана. Это порою просто невозможно восстановить, и довольно часто единственным выходом является полная замена головки блока цилиндров (ГБЦ). Поэтому, если на видео вы увидите хотя бы один из симптомов прогара клапана своего двигателя, необходимо сделать полную проверку для определения истинной причины плохой работы двигателя, чтобы не попасть на дорогостоящий ремонт.

Прогорание клапанов – одна из довольно часто встречающихся неисправностей двигателя автомобиля. Прогореть могут как впускные, так и выпускные клапана. При этом, в той или иной степени, разрушается часть рабочей поверхности тарелки клапана.

необходимые условиятопливной смесиЭксплуатационные характеристики

Признаки прогорания клапана

— Двигатель «троит» на холостом ходу.

— Хлопающий выход отработанных газов из глушителя.

— Повышенный расход топлива.

— Ухудшение динамики автомобиля.

Мощность и приемистость двигателя при этом сильно снижаются.

Причины прогорания клапана

— Длительная езда на обедненной топливной смеси.

— Продолжительная эксплуатация автомобиля на позднем зажигании.

— Слишком маленькие зазоры в клапанном механизме.

— Длительный перегрев двигателя.

— Применение некачественного топлива или моторного масла.

— Низкое качество запасных частей (если двигатель перебирался).

Как определить прогорел клапан или нет

— Измерение компрессии.

Необходимо проверить компрессию в цилиндрах двигателя, в том цилиндре, где она снижена, возможно прогорание клапана. Чтобы окончательно удостовериться в этом и исключить износ поршневых колец (так же влияющий на величину компрессии), заливаем в цилиндр, через свечное отверстие 10-15 кубиков моторного масла и проводим замер компрессии еще раз. Показания компрессии в подозрительном цилиндре выровнялись по сравнению с остальными – изношены (залегли, пригорели и т.п.) поршневые кольца, нет 99 процентов проблема с клапанами (в редких случаях трещины в блоке или головке).

Подробнее про измерение компрессии и анализ показаний компрессометра: .

— Продувка сжатым воздухом.

Выставляем поршень в цилиндре в верхнюю мертвую точку, соответствующую такту сжатия. Направляем струю сжатого воздуха от компрессора или насоса в свечное отверстие цилиндра. Если прогорел выпускной клапан — воздух будет выходить в глушитель, если впускной — в карбюратор.

Примечания и дополнения

— Помимо прогорания аналогичные симптомы возможны при возникновении иных проблем с клапанами: сильный нагар на тарелках клапанов, раковины и каверны на рабочей поверхности тарелок клапанов, слишком большие тепловые зазоры в приводе клапанов. Все они приводят к неплотному прилеганию тарелки клапана к седлу в головке и соответственно нарушению нормальной работы цилиндра.

Конструкция газораспределительной системы большинства двигателей внутреннего сгорания включает в себя систему клапанов. Она регулирует своевременное поступление воздуха или горючей смеси в камеру сгорания и выпуск отработанных газов. Сам клапан постоянно работает в агрессивных условиях под воздействием высоких давлений и температур, которые разрушают корпус детали, приводя к поломке двигателя. Существуют определенные причины и условия, при которых прогорание клапанов происходит значительно быстрее от расчетного периода эксплуатации.

Советы

Внимательно проверяйте клапан при покупке. Сверьтесь со стандартами размеров, обследуйте деталь на предмет видимых дефектов. Приобретайте запчасти только в сертифицированных точках продажи от известных производителей. Сэкономленные деньги на дешевой покупке выльются в дорогостоящий ремонт.

Проверьте клапанные зазоры в двигателе. Слишком маленькое расстояние частая причина перегрева. Уменьшенный зазор свидетельствует об износе седла клапана. Установите более жёсткие седла в мотор, чтобы предотвратить поломку.

Таблица тепловых зазоров

Автомобиль	Впускной (мм)	Выпускной (мм)
ВАЗ 2108-099, 2110-15 (8 клапанная)	0,15-0,25 мм	0,3-0,4 мм
ВАЗ 2101-07	0,15 мм	0,15 мм
ГАЗ (402 двигатель)	0,4-0,45 мм	0,35-0,4 мм (1, 4 клапана), 0,4-0,45 мм (2, 3 клапана)

Не заправляйте автомобиль некачественным топливом или обеднённым газом в целях экономии. Из-за этого двигатель теряет часть мощности и происходит перерасход газа. При этом регулярно проверяйте состояние клапанов. Газовые моторы не так сильно шумят при прогоревшем клапане, как бензиновые.

При появлении первых симптомов поломки лучше обратиться в сервисный центр. Разбор двигателя собственными руками – сложный процесс, особенно неподготовленными руками. Опытные механики быстро определят неисправность и сэкономят вам много времени.

Клапаны являются частью газораспределительного механизма и отвечают за открытие и закрытия впускных и выпускных отверстий через которые в цилиндры попадает топливная смесь и отводятся отработанные газы. Поскольку клапаны постоянно работают в условиях критических тепловых нагрузок, то случается, что они прогорают. Если опытным автомобилистам хорошо известны признаки прогоревшего клапана, то новичкам они чаще всего неведомы, как, впрочем, и то, почему эти детали приходят в негодность, чем это грозит и как делать ремонт после прогара. Попробуем устранить эти пробелы в знаниях.

Стук клапанов двигателя — причины. Разбираемся почему клапана стучат |

Ровная и бесперебойная работа двигателя — верный признак его «здоровья» и правильного обслуживания. Любые посторонние звуки (стук, скрип, глухие удары, и т. д.) чаще всего указывают на проблемы с двигателем. Одним из самых часто встречающимся звуком, с которым доводится встречаться автомобилисту, является — стук клапанов, конкуренцию ему может составить разве что двигатель, который троит.

О последнем мы говорили в предыдущих статьях, поэтому на этот раз речь пойдет о клапанах, точнее о том, почему они стучат и как узнать причину стука клапанов в домашних условиях.

Как правило, клапана стучат на двигателях с большим пробегом, или на силовых агрегатах, которые находятся в запущенном состоянии или регулярно подвергаются колоссальным нагрузкам. Однако бывают и исключения, когда стук клапанов двигателя появляется на практически новых авто, у которых еще не закончился гарантийный период.

Почему стучат клапана?

Главной причиной появления стука является увеличение зазора между рычагами и кулачками распредвала. В случае увеличения зазора между этими деталями, кулачок станет бить по рокеру, в результате чего начнут появляться посторонние звуки похожие на металлический цокот. Чем больше будет зазор, тем большим будет износ и повреждения, которые в итоге приведут к полному выходу из строя всего силового агрегата. Следует учитывать, что зазор выставляется производителем, он имеет определенную величину одинаковую для всех двигателей определенной марки.

Меньший зазор также не хорошо, поскольку в таком случае клапан будет зажиматься, а спустя некоторое время он может перестать закрываться до конца. Езда с зажатыми или не полностью закрытыми клапанами грозит вам перегревом двигателя, а также снижением компрессии. Также нельзя исключать вероятность полного выхода из строя одного или нескольких цилиндров.

Чтобы не допустить подобного сценария рекомендуется вовремя производить регулировку клапанов, после каждые 10-15 тысяч км. пробега.

Кроме неправильно отрегулированных клапанов причиной стука может стать детонация двигателя. Детонация в двигателе это, своего рода, взрыв, волна которого бьет в стенки цилиндров и другие детали поршневой группы. От этих ударов могут стучать клапана, хотя иногда металлический цокот может быть и не связан с клапанами. Характерными признаками детонации являются: повышенная вибрация, черный выхлоп (или другой нехарактерный для выхлопа цвет), снижение мощности, перегрев двигателя.

Если клапана стучат «на горячую», то есть на прогретом двигателе, причина может крыться в увеличенных оборотах при низком давлении масла, по причине увеличившихся зазоров о которых я говорил в начале статьи, а также из-за большого износа или повреждения деталей. Далее мы поговорим о том, как понять по какой именно причину у вас стучат клапана.

Проверять нужно не только впускной, но и выпускной клапан двигателя. Прежде всего необходимо обеспечить правильное давление масла, а также проверить его состояние (вязкостные и смазывающие характеристики).

Если стучат клапана «на холодную», это может быть связано с износом толкателя. Если толкатели грязные или имеют протечку, они могут стать причиной ограниченной подачи масла в клапана, в итоге во время прогрева вы можете услышать характерный металлический цокот.
Если вы проверили давление масла и оно в норме, проверьте зазоры, возможно необходима регулировка клапанов. Регулировка зазоров выполняется при помощи специальных щупов, которые устанавливают щель между верхним краем штока и коромыслом, если же распредвал расположен вверху – между толкателем и кулачком.
Если же все ваши попытки обнаружить причины стука клапанов не увенчались успехом, обратитесь к специалистам, в противном случае вы рискуете «угробить» мотор.

Текст принадлежит: АвтоПульсар

Признаки прогоревших клапанов. Низкая компрессия в цилиндре. Замена клапанов

Современные двигатели оснащаются сложной системой клапанов. Кроме того, что конструкция непростая, она также высокоточная, но это никоим образом не защищает клапана от повреждений. К сожалению, прогоревшие клапана – это довольно распространенная проблема как для бензиновых, так и для дизельных силовых агрегатов.

Признаки прогоревших клапанов можно наблюдать не только на старых моторах, но и на относительно свежих. Эксплуатировать двигатель с прогоревшим клапаном нельзя, а поэтому начинающим автомобилистам будет полезно узнать, откуда берется такая проблема, что делать в таком случае, каковы симптомы данной неприятности.

Решение проблемы

Когда автовладелец смог узнать, что прогорел клапан, и определил причину происходящего, необходимо переходить к ремонту. Для начала необходимо заменить прогоревший клапан на новый, притереть его, при необходимости заменить направляющую втулку и маслосъемный колпачок. Также нужно обязательно устранить причину прогара, иначе при дальнейшей эксплуатации автомобиля проблема быстро вернется.

Если обнаружился неправильно отрегулированный тепловой зазор клапанов, то его следует исправить. Для этого используются специальные регулировочные болты, шайбы. На некоторых двигателях зазор регулируется автоматически при помощи гидрокомпенсаторов. Но если гидрокомпенсатор вышел из строя, то клапан может прогореть. В этом случае после замены клапана гидрокомпенсатор также меняется либо ремонтируется. Ремонту подлежат только разборные гидрокомпенсаторы.

Если проблема заключается в некачественном топливе, то от него следует избавиться, и в дальнейшем заливать исключительно бензин высокого качества

Также важно соблюдать соответствие октанового числа тому, которое установлено заводом-производителем

При переизбытке топлива необходимо устранить причину, которая его вызывает. На инжекторных двигателях причина чаще всего заключается в форсунках, их нужно промыть либо заменить. Если речь идет о карбюраторном двигателе, то нужно отрегулировать уровень топлива в поплавковой камере карбюратора.

Если износилась пружина клапана, то ее необходимо заменить на новую. В случае возникновения неисправностей в системе охлаждения двигателя, приводящих к сильному перегреву и прогару клапанов, необходимо их устранить. К примеру, может понадобиться починить или промыть основной радиатор, заменить датчик включения вентилятора либо сам вентилятор, заменить термостат, натянуть ремень привода помпы.

Если же в ходе поиска ответа на вопрос, как определить прогоревший клапан, был выявлен износ колец цилиндров, то может понадобиться капитальный ремонт двигателя. В ходе этого процесса устраняются все превышенные нормы износа и эллипса цилиндров.

Как определить, что прогорел клапан в двигателе авто: признаки и симптомы

Клапаны обеспечивают осуществление рабочих процессов в цилиндре. Впускные клапаны отвечают за подачу порции топливно-воздушной смеси, а выпускные – за выпуск продуктов сгорания. Прогар одного клапана пагубно влияет на работу всего цилиндра.

Признаки того, что клапан прогорел

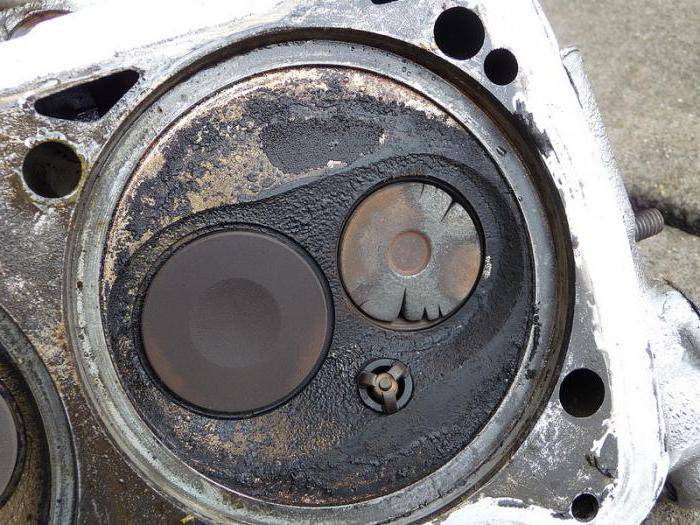

Как выглядит прогоревший клапан

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун –клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны.

Двигатель также может троить из-за неработающих свечей или слабой искры.

Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Как понять, что клапан прогорел?

Если вы проверили свечи, но двигатель все же троит, тогда следует переходить к процедуре поиска неработающего цилиндра. Она несложная. После запуска двигателя на холостых оборотах, по одному снимаете колпачки со свечей. Если при снятии колпачка двигатель изменил режим работы, это означает что цилиндр рабочий. В случае если изменения произошли несущественные, то следует искать причину в данном цилиндре.

Снятие проводов со свечей зажигания

Далее надо проверить компрессию подозрительного цилиндра. Компрессометром замеряем уровень сжатия, а затем повторяем замер, залив в цилиндр шприц масла. Если второе значение выше первого, то проблема с поршнем. В случае совпадения значений – прогар клапана.

Клапаны работают при постоянных высоких температурах (400-600°С) и значительных механических нагрузках. Впускной клапан находиться в более щадящих тепловых условиях, т.к. охлаждается поступающей топливно-воздушной смесью. Выпускные клапана наоборот, еще больше нагреваются за счет отводимых газов.

Выпускные клапана чаще подвержены прогоранию.

Для правильной работы клапанов должно обеспечиваться четкое прилегание клапана к его седлу и соблюдаться условия их охлаждения (уровень открытия — закрытия). Появление нагара как на самом клапане, так и на седле нарушает оба требования и приводит к повреждению клапана. Нагар может образовываться из-за недорегулировки, износа, заводских дефектов, проблем с системой охлаждения, повышенной температуры сгорания и др. Заводской дефект причина не такая уж редкая. Деталь сложная, работает в условиях постоянных нагрузок, поэтому даже небольшая неоднородность металла может привести к разрушению всей детали.

Чтобы обезопасить себя от брака, покупайте только у проверенных производителей!

Износ – непреодолимое препятствие для всех работающих деталей. Поэтому не пренебрегайте проверками клапанов после определенного пробега! Плохая регулировка клапанов — это создание недостаточных зазоров между клапаном и седлом, что часто называют зажатыми клапанами.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает — это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Проверка компрессии

Определив неработающий цилиндр, мы должны проверить цилиндр на герметичность. Для этого есть несколько способов:

измерение компрессии в двигателе. Для этих целей подойдет даже самый дешевый компрессометр с подходящей шкалой измерения. Главное, чтобы в наличии был переходник с подходящей резьбой. Не доверяя точности прибору, ориентируйтесь не столько на показанную цифру, сколько на разницу между цилиндрами. Компрессия при прогаре клапана снижается на 3-6 Атм. в сравнении с соседними горшками;

Во время прокрутки двигателя стартером дроссельная заслонка должна быть полностью открыта, подача топлива во все цилиндры отключена, а аккумулятор полностью заряжен.

проверка цилиндра на герметичность с помощью тестера. Прибор представляет собой редуктор, через который в цилиндры подается сжатый воздух. Установленный рядом манометр измеряет фактическое давление после редуктора, переводя потерю воздуха в процентную оценку негерметичности;
измерение относительной компрессии. Своими руками такой тест не провести, но у автодиагноста с осциллографом проверка займет не более 15 минут. Измерить относительную компрессию можно по току стартера либо с помощью скрипта CSS Андрея Шульгина.

Как определить неработающий цилиндр?

Суть простейшей проверки сводится к последовательному отключению цилиндров. Имитируя неисправность, мы наблюдаем за изменениями в работе двигателя. После отключения котла, в котором прогорел клапан, изменения в работе будут минимальные. Какими способами это лучше всего сделать?

Снимите со свечи высоковольтный провод. В это время катушка будет переживать повышенные нагрузки, поэтому длительность такого стресс-теста не должна превышать 2-3 секунды. Во избежание риска удара током через растрескавшийся ВВП делать подобную проверку нужно в прорезиненных перчатках либо с помощью плоскогубцев с пластиковыми/резиновыми ручками.
Физически отключите фишку форсунки. При наличии специализированного диагностического оборудования сделать это можно программно, подключившись к автомобилю через разъем OBD-II.

Видео: Почему горят клапана

Диагностика без демонтажа ГБЦ

Расскажем, как определить недавно прогоревший клапан с минимальными издержками. Для этого есть пара методов. Простого осмотра мало. Придется использовать специальное оборудование. Зато диагностика с высокой вероятностью укажет на неисправность. При анализе косвенных признаков подобной точности не добьешься. Приступим.

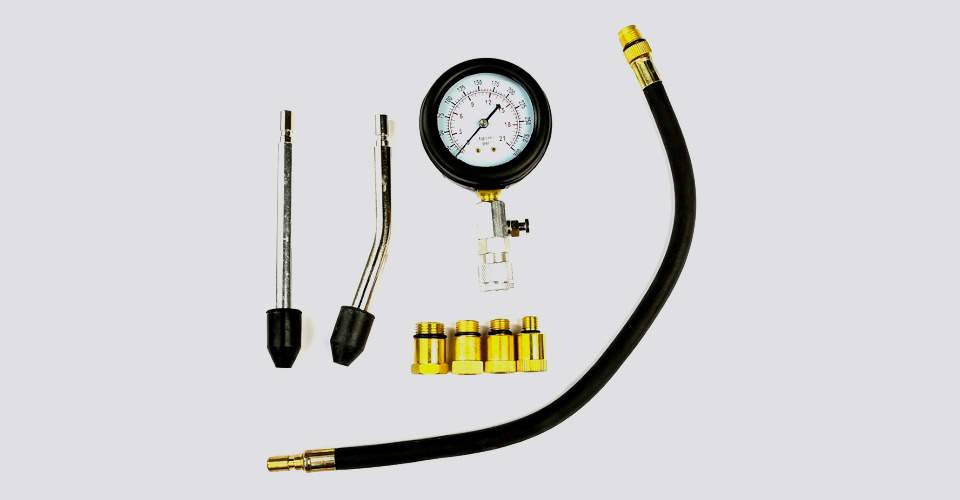

Компрессометр

Прибор для измерения компрессии

Прибор напоминает обычный манометр, который идет в комплекте с автоматическим насосом. Принцип действия похож. Компрессометр измеряет внутреннее давление в цилиндре. По анализу значений можно понять, что пора решать проблему. Вот как можно узнать, что прогорел клапан:

Выкрутить из головки блока свечи зажигания или накаливания.
Отключить подачу горючего, отсоединить топливный насос.
Вкрутить прибор в свечное отверстие.
Прокрутить движок стартером 6–12 секунд.
Записать результаты.

Процедуру надо повторить для каждого цилиндра, а потом вывести среднее арифметическое. Если в одном из цилиндров есть сильный перекос значений, дело в нем. Нормативные показатели для бензинового и дизельного двигателя можно посмотреть в руководстве по эксплуатации автомобиля.

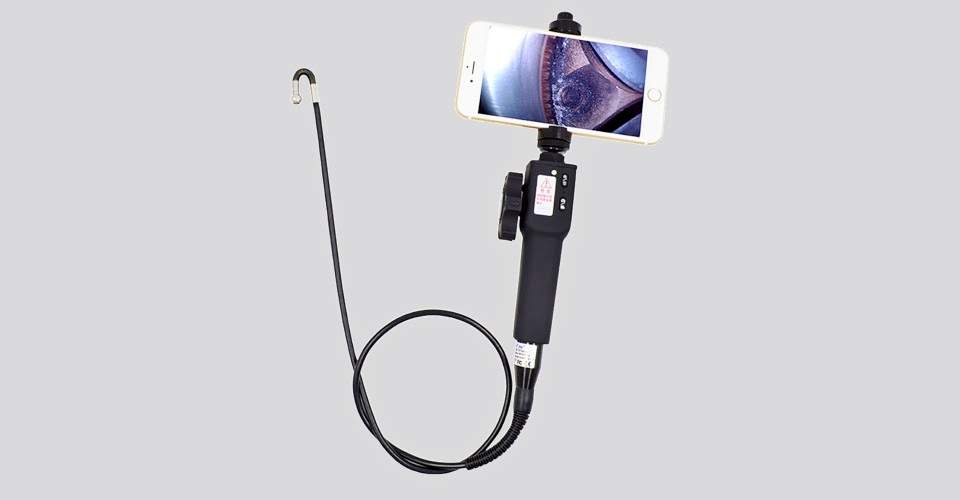

Эндоскоп

Автомобильный эндоскоп

Прибор представляет собой миниатюрную камеру с подсветкой на гибком проводе. Эндоскоп подключается к телефону или ноутбуку. Его легко использовать. Главное — выбрать камеру с достойным разрешением, иначе по смазанной картинке не получится диагностировать неполадку. Прибор нужно «запустить» в отверстие свечи зажигания или накаливания после того, как мотор остынет.

На дисплее сразу появится картинка, по которой можно понять, что клапан уже прогорел. Для этого есть признаки:

трещины;
нагар;
выбоины.

Разрушенный металл легко определить «на глаз». Если признаки есть, нужно снимать ГБЦ и самостоятельно менять клапана. Работа непростая, но без нее не обойтись.

Локализация неисправности

Самый распространенный и действенный метод определения прогоревшего клапана – замеры компрессии. Если результаты показали низкую компрессию, тогда это явно признак прогара. Но здесь нужно учесть небольшой нюанс – при помощи замеров компрессии не удастся исключить дефекты ЦПГ. Низкая компрессия бывает не только из-за прогара. Различные другие дефекты могут снижать ее – например, это может быть поломка колец. Поэтому, если наблюдаются все признаки прогоревшего клапана на ВАЗ-2109 или на любом другом авто, придется дополнительно диагностировать машину.

Самый простой способ, который поможет определить прогар, после замеров – заливка небольшого количества масла в цилиндр. Далее компрессия замеряется снова. Она должна вырасти – это говорит о том, что создалась масляная пленка. Это характерно для изношенной поршневой системы. Если компрессия не изменилась, тогда это однозначно прогар. Выход из ситуации — замена клапанов.

Еще один способ диагностики – визуальный осмотр свечи с проблемной камеры сгорания. Если на свече нет характерного налета, тогда это явный признак прогара клапанов. Кроме этого, из сапуна пойдет воздух либо дым.

Почему начинают прогорать клапана после установки ГБО

Газ имеет очень высокое октановое число, на которое моторы не рассчитаны. Даже если правильно отрегулировать смесь, температура выпускных клапанов будет выше, чем при эксплуатации на штатном бензине. Отсюда повышенный износ сёдел и необходимость в частой регулировке тепловых зазоров.

Если эту операцию пропустить, то клапан «зависнет», то есть перестанет закрываться и быстро прогорит. Но даже если имеются гидрокомпенсаторы, то при работе в условиях постоянного перегрева искажается правильная геометрия рабочих фасок. Ухудшается охлаждение, а запаса по температурной стойкости уже нет.

Часто ГБО оказывается недостаточно точно отрегулировано. Стремясь к экономии, смесь переобедняют, она очень медленно горит, температура растёт, мощность падает.

Вместе с необходимостью увеличивать тепловые зазоры этот фактор надо учитывать при установке ГБО на не предназначенные к тому моторы.

Подведем итог

Первые признаки прогара клапана — это повод для скорейшей диагностики двигателя. Если мотор требует регулировки клапанов, то выполнять эти операции нужно строго по регламенту производителя. Не ждите, когда начнут появляться шумы. Также следует знать, какая компрессия должна быть в двигателе, чтобы вовремя выявить поломку и устранить ее без последствий.

Для тех, кто хочет экономить и эксплуатирует автомобиль на газу, следует обратить максимум внимания на регулировку. На таких двигателях рекомендуется выполнять через каждые 10 тыс. км пробега. Двигатели на газу находятся в группе риска, тогда как на бензиновых прогар случается реже.

Герметичность камеры сгорания при такте сжатия падает, компрессия снижается, необходимые условия для воспламенения топливной смеси отсутствуют, цилиндр перестает нормально работать. Эксплуатационные характеристики автомобиля в результате ухудшаются, ресурс двигателя снижается.
